BEDIENUNGSANLEITUNG TTR1923UCEN ROADSTAR

BEDIENUNGSANLEITUNG Bitte lesen Sie aufmerksam diese Bedienungsanleitung, um sich mit Ihrem neuen Radio- Plattenspieler vertraut zu machen, bevor Sie ihn zum ersten Mal in Betrieb nehmen. Bitte bewahren Sie diese Anleitung auf, um später jederzeit nachschlagen zu können.

230v~ Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt zu befolgen sind. Das Blitzsymbol im Dreieck weist den Benutzer auf “gefährliche Spannungen” an einigen freiliegenden Bauteilen im Innem des Gerätes hin. Um die Gefahr elektrischer Schläge auszuschliessen, Gehäuse auf keinen Fall abnehmen. Im Innern befinden sich keine vom Benutzer selbst instandsetzbaren Teile. Reparaturen dürfen nur von einer autorisierten Fachwerkstatt durchgeführt werden. Dieses Gerät ist für 230V ~ 50Hz Netzspannung ausgelegt. Bei längerer Nichtbenutzung des Geräts ziehen Sie den Stecker aus der Steckdose. Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus. Schalten Sie das System erst dann ein, wenn Sie alle Verbindungen genau geprüft haben. Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzufuhr sichergestellt ist. Stellen Sie das Gerät keinesfalls auf Teppiche und in die Nähe von Gardinenund bauen Sie es nicht in Bücherregale ein. Setzen Sie das Gerät weder direkter Sonneneinstrahlung noch Wärmequellen aus. Korrekte Entsorgung dieses Produkts (Elektromüll) Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibtan, dass es nach seiner Lebensdauer nicht zusammen mit dem normalenHaushaltsmüIl entsorgt werden darf. Entsorgen Sie dieses Gerat bitte getrenntvon anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nichtdurch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, umdie nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oderdie zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie dasGerät auf umweltfreundliche Weise recyceln können.Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und dieBedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nichtzusammen mit anderem Gewerbemüll entsorgt werden. TTR-1923UCEN MP3 PLAYER MIT PLATTENSPIELER UND UKW STEREO RADIO. USB/SD-EINGÄNGE, ENCODIERUNG FUNKTION UND FERNBEDIENUNG.

18) LAUTSTÄRKETASTEN + / -

25) GESCHWINDIGKEITSWAHLSCHALTER 33/45

FERNBEDIENUNG BATTERIE Die Infrarot-Fernbedienung erfordert zum Betrieb zwei Batterien vom Typ AAA (nicht mitgeliefert).

BESCHREIBUNG DER BEDIENTASTEN

1) FIND Im MP3/WMA-Modus zur Suche nach Datei- oder Albumnamen.

4) REP/INTRO/RAN Im USB-Modus zum Aufrufen der Funktionen Wiederholung (1/Alle),

Intro und Zufallswiedergabe.

5) PROGRAM Im USB-Modus zum Aufrufen der Programmierfunktion.

6) PLAY/PAUSE Im USB-Modus zum Starten der Wiedergabe einmal drücken; bei

erneuter Betätigung schaltet das Gerät in den Pausenmodus.

7) SKIP/SEARCH vorwärts

Bei einmaligem Drücken weiter zum nächsten Lied; Vorwärtssuchlauf bei dauerhafter Betätigung.

10) SOURCE Im USB-Modus zur Auswahl der USB/Card-Funktion.

11) TRACK SEPARATION um die eingezeichnete Stücke in einzelne Stücke (Pisten) zu

unterteilen, während der Kodierung vom Plattenspieler. NETZANSCHLUSS Bevor Sie das Gerät einschalten, vergewissern Sie sich, daß Ihre örtliche Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt. Zu Ihrer eigenen Sicherheit lesen Sie sorgfältig die folgende Bedienungsanleitung, bevor Sie das Gerät ans Netz anschließen. NETZBETRIEB (AC) Dieses Gerät funktioniert nur mit einer Spannung von AC 230V 50Hz. Wird das Gerät an andere Stromquellen angeschlossen, könnte es Schaden nehmen. Vorsicht Um elektrischen Schlägen vorzubeugen, trennen Sie das Gerät vom Netz ab, bevor Sie den Deckel entfernen. Verwenden sie keine nutzbaren inneren Teile. Für die Wartung wenden Sie sich an qualifiziertes Kundendienstpersonal. Sicherheitsmaßnahmen Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Stromversorgung: AC 230Volt / 50Hz - nur Wechselstrom (AC) Dieses Zeichen bedeutet, daß dieses Gerät doppelt isoliert ist. Eine Erdung ist nicht notwendig.

VORBEREITUNG FÜR INBETRIEBNAHME

• Nehmen Sie das Gerät vorsichtig aus der Verpackung. Bewahren Sie diese für einen eventuellen späteren Gebrauch auf (Service).

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig, bevor Sie das Gerät in Betrieb nehmen. Netzbetrieb (AC)

• Schließen Sie das AC-Netzkabel an Ihr AC-Haushaltstromnetz an. RUNDFUNKEMPFANG

1. Stellen Sie den Funktionswahlschalter (7) auf Radio.

Die EIN-Anzeige erleuchtert (5).

2. Wählen Sie das gewünschte FM oder FM STEREO mit dem schalter (10).

3. Stimmen Sie die gewünschte Radiostation mit dem Abstimmregler (19) ab.

Antenne Für den UKW-Empfang befindet sich auf der Rückseite des Gerätes ein eingebauter UKW-Antennendraht (28). Bewegen Sie den Draht hin und her, bis der beste Empfang erreicht wird.

3) REC Im Phono-Modus zur Aktivierung der Aufzeichnungsfunktion.

SKIP/SEARCH rückwärts Bei einmaligem Drücken zurück zum vorangehenden Lied; Rückwärtssuchlauf bei dauerhafter Betätigung.

Im USB-Modus zum Stoppen der Wiedergabe bzw.

2) INFO Im USB-modus Drücken zurück zum Aktivierung die ID3 funktion

Im MP3-Modus Drücken zurück zum zu überspringen +10 verfolgen vorwärts oder rückwärts.DeutschDeutsch

UKW-Stereo- und Mono-Empfang Wenn ein UKW-Signal eingestellt wird und Sie den UKW-Modus-Wahlschalter auf FM ST (UKW-Stereo) stellen, können Sie die Sendung in Stereo empfangen. Die UKW-Stereo- Anzeige (20) leuchtet auf. Wenn die Stereosignale schwach sind und der Empfang geräuschvoll ist, ist es oft vorzuziehen, die Sendung in Mono zu empfangen. Stellen Sie den UKW-Modus-Wahlschalter auf FM (Mono). Der Empfang ist dann weniger geräuschvoll. PLATTENSPIELERBETRIEB Vorbereitung Öffnen Sie die Abdeckung. Entfernen Sie die Tonarmklemme und nehmen Sie die Schutzkappe der Wiedergabenadel weg. Plattenspielerbetrieb

1. Stellen Sie den Funktionswahlschalter (7) auf PHONO.

2. Legen Sie eine Schallplatte auf die mittlere Spindel des Plattentellers. Legen Sie den

EP- Adapter auf die mittlere Spindel, wenn Sie 17 cm-EP-Platten abspielen.

3. Stellen Sie die Drehzahl-Wahlschalter (25) auf 33 oder 45 U./Min., entsprechend der

4. Entriegeln Sie die Tonarm-Klemme und entfernen Sie die Schutzklappe von der

5. Heben Sie den Tonarm mit dem Tonarm-Hebel an.

6. Bewegen Sie den Tonam an den Anfang der Plane oder eines bestimmten Titels.

7. Senken Sie den Tonarm vorsichtig mit dem Tonarm-Hebel auf die Platte, um die

Wiedergabe zu starten.

8. Am Ende der Platte, heben Sie den Tonarm und bringen Sie es zum Rest.

9. Wenn Sie die Platte während der Wiedergabe stoppen wollen, den Tonarm von der

Platte heben und zur Ruhe zurückbringen.

10. Auto Stop schalter auf OFF (29), für die Platte automaisch stoppen.

ID3-FUNKTION ZUR ANZEIGE VON TRACK-/ALBUMTITELN (MITTELS FERNBEDIENUNG)

1. Drücken Sie zur Anzeige des Tracktitels während der Wiedergabe einer MP3/WMA-

Disc auf die Taste „INFO”. Betätigen Sie die Taste „INFO” erneut, um die Funktion wieder zu deaktivieren. SUCHE NACH TRACKTITELN/ORDNERNAMEN (MITTELS FERNBEDIENUNG) Sie können einen gewünschten Track über seinen Titel oder den Namen des entsprechenden Albums auf der Disc im Stoppmodus suchen:

1. Drücken Sie einmal auf die Taste „FIND” und anschließend auf die Taste „SKIP UP/

DOWN” (3), um die Tracktitel in alphabetischer Reihenfolge auf dem LCD-Display zu durchsuchen. Nach Auswahl eines Tracks drücken Sie auf die Taste „CD PLAY/PAUSE” (6), um die Wiedergabe dieses Tracks zu starten. Hinweise: Drehen oder stoppen Sie den Plattenteller nicht manuell. Wenn Sie den Plattenteller bewegen oder anstossen, ohne den Tonarm mit der Klemme gesichert zu haben, konnte der Tonarm beschadigt werden Stecken Sie die Schutzkappe auf die Wiedergabenadel, wenn das Gerät nicht benutzt wird. ANMERKUNG: - Wenn einem Track kein Name zugewiesen ist, wird „None” (Keiner) oder „Unknown” (Unbekannt) auf dem Display angezeigt. - Das LCD-Display unterstützt nur die englische Sprache. AN DAS - Die Qualität bei der Wiedergabe einer MP3-Disc hängt von der Aufnahmequalität und dem Aufnahmeverfahren ab. Außerdem dauert auch der Such- und Einlesevorgangbei einer MP3-Disc aufgrund des unterschiedlichen Formats länger als bei einerherkömmlichen CD. ANFORDERUNGEN MP3-TRACKFORMAT:- MP3-Bitrate: 128 kbps.DeutschDeutsch

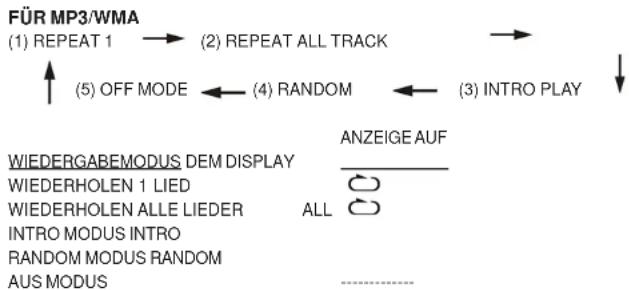

WIEDERHOLUNG, INTRO UND ZUFALLSWIEDERGABE

(MIITELS FERNBEDIENUNG) Drücken Sie die Taste „REPEAT/INTRO/RANDOM” (4) vor oder während der Wiedergabe mehrfach, um den gewünschten Wiedergabemodus für einen Track, ein Album (nur bei MP3) oder alle Tracks auszuwählen:

z Wiederholung z Intro-Funktion Mit der Intro-Funktion können Sie jeden Track auf einer CD kurz (10 Sekunden lang) anspielen, wenn Sie einen bestimmten Track suchen. z Zufallswiedergabe Diese Funktion ermöglicht die Zufallswiedergabe aller Tracks oder eines bestimmten Albums. PROGRAMMIERFUNKTION (MITTELS FERNBEDIENUNG) eingeblendet wird. Außerdem erscheinen die Programmnummer und Ziffernstellen für die zu programmierende Tracknummer.

3. Wählen Sie nun einen Track mittels der SKIP-Tasten (7) aus.

WIEDERGABE VON MP3-TRACKS VON USB-SPEICHERMEDIEN ODER SPEICHERKARTEN (MIITELS FERNBEDIENUNG) Das System ist in der Lage, MP3- und WMA-Dateien zu entschlüsseln und abzuspielen, die auf angeschlossenen USB-Speichermedien oder eingesteckten SD/MMC- Speicherkarten enthalten sind.

1. Stellen Sie den Funktionswahlschalter (7) auf die Option USB ein und drücken Sie

dann auf die Taste SOURCE (4), um den Modus „USB or CARD” auszuwählen.

2. Stecken Sie anschließend den USB-Anschluss mit der Oberseite nach oben vollständig

in den USB-Port ein bzw. schieben Sie die Speicherkarte in Pfeilrichtung (siehe Kennzeichnung auf dem Aufkleber) in den Speicherkarten-Steckplatz. Die Karte muss gerade eingeschoben werden und darf nicht gebogen werden. z Werden Speichermedien falsch angeschlossen, können Schäden am Audiosystem oder an den Speichermedien (USB oder SD/MMC-Karte) entstehen. Achten Sie daher bitte unbedingt darauf, dass Sie Speichermedien stets richtig herum einstecken.

4. Gehen Sie bei der Wiedergabe entsprechend der obigen Beschreibung für MP3 vor.

ANMERKUNG - Wird das System über den USB-Port an einen MP3-Player angeschlossen, kann es bei einigen MP3-Playern passieren, dass aufgrund von Unterschieden im MP3- Kodierformat die Wiedergabe über den USB- Port nicht möglich ist. Hierbei handelt es sich nicht um eine Fehlfunktion des Systems.

4. Speichern Sie den Track durch Drücken der Taste „PROGRAM”.

5. Wiederholen Sie die Schritte 3 und 4 gegebenenfalls zum Speichern weiterer Tracks.

6. Nachdem Sie alle gewünschten Tracks programmiert haben, drücken Sie auf die

Taste „CD PLAY/PAUSE” (6) , um die Tracks in der programmierten Reihenfolge abzuspielen.

Mittels dieser Funktion können Sie die gewünschten alles Tracks oder wiederholt- anhören.

7. Zum Löschen des Programms betätigen Sie die Taste „PROGRAM” auf der

Fernbedienung während STOP-modus bis die Anzeige „PROG” auf dem LCD-Display erlischt.

3. Nach dem Anschluss beginnt das System automatisch mit dem

Einlesen des Speichermediums, und das LCD-Display zeigt die Gesamtzahl der MP3-Dateiendann wird automatisch gestartet. - Über den USB-Port kann das System nurDateien im MP3-Format erfassenund einlesen. Bis zu 10 Tracks können bei gewöhnlichen MP3 programmiert und in beliebigerReihenfolge abgespielt werden:

1. Stellen Sie den USB-Modus ein und stoppen Sie die CD-Wiedergabe.

2. Drücken Sie auf die Taste „PROGRAM” (5), woraufhin „PROG” auf dem

LCD-DisplayDeutschDeutsch

MP3-ENCODIERUNG VON PHONO (MIITELS FERNBEDIENUNG) Das System ermöglicht die Encodierung von Plattenspieler in das Format MP3 und die Aufzeichnung auf Speichermedien über den USB-Port. ANMERKUNG: - Die Aufzeichnungsgeschwindigkeit ist 1:1 und entspricht der Spielzeit des Tracks. - Das System erstellt einen „AUDIO”-Ordner, in dem die encodierten Tracks gespeichert werden. - Das Aufzeichnungsformat ist auf eine MP3-Bitrate von 128 kbps und eine Abtastrate von 44,1 kHz voreingestellt. - Während des Encodiermodus werden keine Liedtitel aufgezeichnet. - Zum Unterbrechen der Aufzeichnung drücken Sie während des Vorgangs erneut auf A) PHONO-ENCODIERUNG

1) Stellen Sie den Funktionswahlschalter auf den Modus „PHONO” und drücken Sie

dann direkt auf die Taste „RECORD” (3).

2) Auf dem LCD-Display wird die Anzeige „

USB” eingeblendet, die daraufhin zu blinken beginnt, und im Anschluss erscheint die nach einigen Sekunden die blinkende Anzeige “ “ & “ “. Das System startet nun den Encodiermodus.

3) Starten Sie nun unter PHONO die Wiedergabe des Tracks, der auf dem USB-

Speichermedium aufgezeichnet werden soll.

4) Im Anschluss an die Aufzeichnung halten Sie die Taste „RECORD” (3) gedrückt, bis

TECHNISCHE DATEN Stromversorgung Netzbetrieb (AC) 230V ~ 50Hz Ausgangsleistung 2 x 2 W RMS Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten. Sie können die vom Plattenspieler eingezeichnete Musikteilen in einzelnen Stücken unterteilen, während Ker Codierung von Phono in USB/SD. Jedes Mal die Taste "TS" (Track Separation) während der Kodierung auf der Fernsteuerung gedrückt wird, das System wird ein neues Stück zeugen und es wird die Eintragung fortsetzen. “PHONO” wird einmal auf dem LCD Display blinken, um zu informieren daß das Gerät ein neues Stück geschafft hat.

ENTFERNEN VON USB-SPEICHERMEDIEN/SPEICHERKARTEN

Zum Entfernen eines USB-Speichermediums bzw. einer Speicherkarte schalten Sie das Gerät zunächst aus oder stellen Sie den Funktionsmodus auf AUX oder TUNER. Im Falle eines USB-Speichermediums können Sie dieses einfach direkt aus dem USB-Port ziehen. Eine Speicherkarte müssen Sie hingegen zunächst leicht in den Kartensteckplatz hineindrücken und dann loslassen; die Karte wird nun ein Stück weit aus dem Steckplatz ausgegeben, sodass Sie sie von Hand entfernen können. LINE-OUT-ANSCHLUSS Sie haben die Möglichkeit, das System an Ihre Heim-Anlage anzuschließen. Verbinden Sie hierzu die LINE-OUT-Buchse (27) über ein RCA-Kabel (nicht im Lieferumfang enthalten) mit dem AUX-Eingang der Anlage. Radio-Frequenzbereich UKW: 87,5 - 108 MHz die Taste „RECORD”. In beiden Medien (USB / SD) eingefügt, um das Gerät, bis wird standardmäßig Rekord auf USB-Medien bei der Kodierung von Phono. Aufgrund dieser ausgefallenen den USB-Modus codieren, damit während der Codierung auf SD-Karte, bitte nicht stecken Sie den USB-Medien, wird es bei der Einheit hatten abnorme pthenomenon. B) TRENNUNG DER STÜCKE (TRACK SEPARATION) (MIITELS FERNBEDIENUNG) das LCD-Display zu blinken aufhört und in den Phonomodus zurückkehrt. In beiden Medien (USB / SD) eingefügt, um das Gerät, bis wird standardmäßig Rekord auf USB-Medien bei der Kodierung von Phono. Aufgrund dieser ausgefallenen den USB-Modus codieren, damit während der Codierung auf SD-Karte, bitte nicht stecken Sie den USB-Medien, wird es bei der Einheit hatten abnorme pthenomenon. In beiden Medien (USB / SD) eingefügt, um das Gerät, bis wird standardmäßig Rekord auf USB-Medien bei der Kodierung von Phono. Aufgrund dieser ausgefallenen den USB-Modus codieren, damit während der Codierung auf SD-Karte, bitte nicht stecken Sie den USB-Medien, wird es bei der Einheit hatten abnorme pthenomenon.FrançaisFrançais
