Tipo di prodotto	Giradischi con lettore MP3, radio FM, registrazione USB/SD
Marca	Roadstar
Modello	TTR1923UCEN
Alimentazione elettrica	CA 230V~50Hz
Frequenze radio	FM 87,5-108 MHz
Velocità di rotazione	33 e 45 giri/min
Formati audio supportati	MP3, WMA
Supporti di memoria	USB, scheda SD/MMC
Funzione registrazione	Registrazione da disco vinile a USB/SD in formato MP3 (128 kbps)
Funzione radio	FM stereo con selezione FM/ST/Mono
Funzione X-Bass	Sì
Presa cuffie	Sì, 3,5 mm
Uscita linea	Sì, RCA (LINE OUT)
Antenna FM	Antenna filare integrata
Telecomando	Sì (pile AAA non incluse)
Altoparlanti integrati	2 altoparlanti (sinistro e destro)
Display LCD	Sì
Funzione Auto Stop	Sì, selezionabile
Adattatore per 45 giri	Incluso
Manutenzione e pulizia	Pulire con un panno asciutto. Non utilizzare prodotti abrasivi. Evitare l'umidità.
Sicurezza	Doppio isolamento. Non aprire l'apparecchio. Scollegare prima della pulizia.
Informazione riparabilità	Indice di riparabilità non specificato. Contattare il servizio post-vendita.

Domande frequenti - TTR1923UCEN ROADSTAR

Come collegare l'apparecchio?

Collegare il cavo di alimentazione a una presa CA 230V~50Hz. Verificare che la tensione corrisponda a quella indicata sull'apparecchio.

Come ascoltare un disco in vinile?

Impostare il selettore di funzione su PHONO. Aprire il coperchio, posizionare il disco sul piatto, selezionare la velocità (33 o 45 giri/min) con il pulsante (25). Sbloccare il braccio di lettura, rimuovere il cappuccio della puntina, sollevare il braccio con la leva (24) e posizionarlo all'inizio del disco. Abbassare delicatamente il braccio per avviare la riproduzione.

Come registrare un vinile su USB?

Impostare il selettore di funzione su PHONO. Inserire una chiavetta USB o una scheda SD. Premere il tasto RECORD (3) per avviare la registrazione. Avviare la riproduzione del disco. Per fermare, tenere premuto RECORD finché il display smette di lampeggiare.

Come separare le tracce durante la registrazione?

Durante la registrazione in modalità PHONO verso USB/SD, premere il tasto TRACK SEPARATION del telecomando per creare una nuova traccia. Il display mostra "PHONO" lampeggiante per confermare.

Come ascoltare la radio?

Impostare il selettore di funzione su RADIO. Utilizzare il selettore FM/FM STEREO (10) per scegliere la modalità. Regolare la sintonizzazione con il pulsante (19) per captare una stazione. Regolare il volume (18). Estrarre l'antenna FM (28) per una migliore ricezione.

Come riprodurre file MP3 da una chiavetta USB?

Impostare il selettore di funzione su USB/SD. Premere SOURCE (4) per selezionare USB. Inserire la chiavetta USB. La riproduzione inizia automaticamente. Usare i tasti di salto (13/21) per navigare tra le tracce.

Come programmare l'ordine di riproduzione delle tracce?

In modalità USB fermo, premere PROGRAM (5) sul telecomando. Usare i tasti SKIP per selezionare una traccia, quindi premere di nuovo PROGRAM per aggiungerla. È possibile programmare fino a 10 tracce. Premere PLAY/PAUSE per avviare la riproduzione programmata.

Come utilizzare la funzione X-Bass?

Premere il tasto X-BASS (15) per attivare l'amplificazione dei bassi. Premere di nuovo per disattivare.

Cosa fare se la ricezione radio è disturbata?

Se la ricezione FM stereo è disturbata, impostare il selettore (10) su MONO per passare in monofonia. Estrarre e orientare l'antenna FM per migliorare la ricezione.

Come rimuovere la scheda di memoria?

Spegnere l'apparecchio o passare alla modalità AUX/TUNER. Esercitare una leggera pressione sulla scheda SD/MMC per sbloccarla, quindi rilasciarla. La scheda si espelle parzialmente, è possibile rimuoverla manualmente.

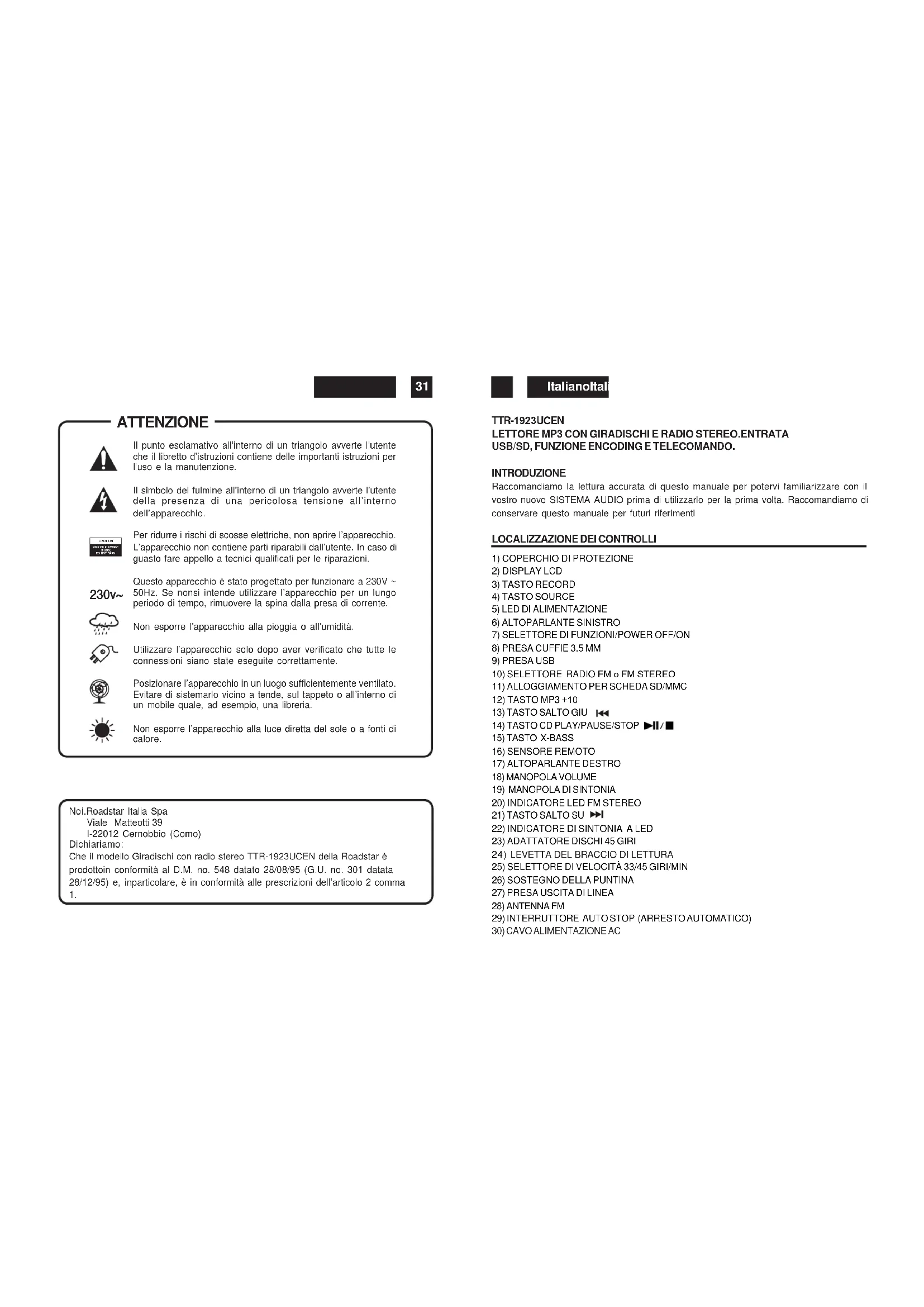

MANUALE UTENTE TTR1923UCEN ROADSTAR

Manuale d'istruzioni

Il punto esclamativo all'interno di un triangolo avverte l'utente che il libero d'istruzioni contiene delle importanti istruzioni per l'uso e la manutenzione.

Il significo del fulmine all'interno di un triangolo avente l'utente della presenza di una pericolosa tensione all'interno dell'apparechio.

Per ridurre i rischi di scosse elettriche, non aprire l'apparecchio. L'apparecchio non contiene parti riparabili dall'tutente. In caso di精准扶贫 sare applico a tecnici qualificati per le riparazioni.

230v~

Questo apparecchio è stato progettato per funzioniare a 230V ~ 50Hz. Se nonsi intende'utilizzare l'apparecchio per un lungo periodi di tempo, rimuovere la spina dalla presa di corrente.

Non esporre l'apparecchio alla pioggia o all'umidità.

Utilizzare l'apparecchio solo après aver verificato che tutte le connessioni siano state eseguite correttamente.

Posizionale l'apparecchio in un luogo sufficientemente ventilato.
Evitare di systemar vincio a tende, sul tappeto o all'interno di un mobile quale, ad esempio, una liberia.

Non esporre l'appareccchio alla luce diretta del sole o a fonti di calore.

Noi.Roadstar Italia Spa

Viale Matteotti 39

1-22012 Cernobbio (Como)

Dichiariamo:

Che il modello Giradischi con radio stereo TTR-1923UCEN della Roadstar è prodottoin conformità al D.M. no. 548 datiato 28/08/95 (G.U. no. 301 datiata

28/12/95) e, inparticolare, è in conformità alle prescrizioni dell'articolo 2 comma

1.

Italianolta

TTR-1923UCEN

LETTORE MP3 CON GIRADISCHI E RADIO STEREO.ENTRATA USB/SD, FUNZIONE ENCODING E TELECOMANDO.

INTRODUZIONE

Raccomandiamo lalettura accurata di甚么 manuale per potervi familiarizzare con il vostro nuovo SISTEMA AUDIO prima diutilizarlo per la prima volta. Raccomandiamo di conservare甚么 manuale per futuri riferimenti

LOCALIZAZIONE DEI CONTROLLI

1) COPERCHIO DI PROTEZIONE

2) DISPLAY LCD

3) TASTO RECORD

4) TASTOSOURCE

5) LED DI ALIMENTAZIONE

30) CAVO ALIMENTAZIONE AC

TELECOMANDO

INSTALLAZIONDE DELLE BATTERIE

Il telecomando necessita di 2 batterie del tipo AAA (non incluse).

DESCRIZIONE DEL TASTI

1) FIND in modalità MP3/WMA, premere quello tasto per attivare la funzione ricerca del nome del file/cartella.
2) INFO in modalità arresto (Stop) USB, premere quello tasto per selezionare la velocità di codifica o le informazioni ID3.
3) REC in modalità Phono (disco 45/33 giri), premere quello tasto per attivare la funzione registrazione.
4) REP/INTRO/RAN in modalità USB, premere quello tasto per attivare le funzioni RIPETI 1 / RIPETI TUTTO / INTRO / RANDOM.
5) PROGRAM in modalità USB, premere quello tasto per attivare la funzione programmazione
6) PLAY:PAUSE in modalità USB, premere una volta quello tasto per avviare la riproduzione. Premere nuovamente il tasto per attivare la modalità pausa.
7) SALTO/RICERCA avanti premene una volta甚么 tasto per passare alla traccia segunte, mantenere premuto il tasto per attivare la funzione avanzamento velocce.

SALTO/RICERCA indietro premere una volta quello tasto per tornare alla traccia precedente, mantenenero premuto il tasto per attivare la funzione ritorno velocose

8) STOP in modalità USB, premere tasto STOP per interrompere la riproduzione
9) +10 / -10 in modalità MP3, premere quello tasto per selezionare i brani nell'ordine +10 o -10.
10) SOURCE in modalità USB, premere ripetutamente quello tasto per selezionare la funzione USB o SD
11) TRACK SEPARATION premere per suddividere, ad uno ad uno, i brani registrati dal giradischi, durante la codifica.

Italianolital

COLLEGAMENTO ALLA FONTE DI ALIMENTAZIONE

Prima di accendere l'apparecchio assicurarsi che la tensione di alimentazione sia lo stesso come indicato sulla targhetta dei dati di funzionamento.
Per la vostra propria sicurezza leggere le seguenti istruzioni accuramente prima di cercare di collegare quello appearecchio alla presa di corrente.

FUNZIONAMENTO A CA

Questo apparecchio è stato progettato per funzionare solo con una fonte di alimentazione di AC 230V 50Hz. Il collegamento ad un alto tipo di fonte di alimentazione potrebbe dannegiare l'apparecchio.

Attenzione

Per prevenir le scariche elettriche, scollegare la spina prima di rimuovere il coperchio. Fare riferimento al personale di un centro di servizi qualificato.

Precauzioni di Sicurezza

Non esporre l'apparecchio alla pioggia o all'umidita.

Fonte di Alimentazione Principale: solo AC 230V/50Hz - AC

Questo symbolo significica che questo apparecchio è doppiamente isolato. Non è richiesto un collegamento a terra.

ALIMENTAZIONE

Rimuovere accuratamente l'apparecchio alla scatola, conservare l'imballaggio per un futuro uso (servizio dato vendita). Leggere accuratamente queste istruzioni prima dell'uso.

ALIMENTAZIONE CA

Collegare il cavo elettrico alla presa di corrente AC. Controllare che la vostra fonte di alimentazione sua di 230V, 50 Hz.

UTILIZZO DELLA RADIO

Regolare il Selettore Funzione (7) sulla posizione Radio.
Si accende l'indicatore (5) di funzionamento.
- Selezionare FM o FM STEREO con il Selettore (10).
Sintonizzare la stazione radio desiderata girando il controlo Sintonia (19).
Regalore il controlo Volume (18) al livello desiderato.

Antenna

Per la ricezione in FM, si trova incorporata sul lato posteriore dell'apparecchio un'antenna a filo (28). Muovero il filo fino a raggiungere la migliorare ricezione.

Per una ricezione in MW i segnali verranno raccoliattraverso I'antenna in ferrite incorpora.

Dovra orientare l'apparecchio fino a raggiungere la migliorere ricezione.

Ricezone FM Stereo e Mono

Quando un segnale FM viene sintonizzato, regolando il selettore (10) sulla posizione FMST permetterà alla stazione di essere ricevuta in suono stereo. L'indicatore FM Stereo (20) si illuminerà. Quando i segnali stereo sono deboli e la ricerca è rumorosa,

spesso epreferibile ricevere la stazione in mono. Spostare il Selettore FM ST sulla posizione FM(Mono). La riscione sareo meno rumorosa.

GIRADISCHI

Preparazione

Apriere l coperchio del giradischi. Rilasciare il gancotto del braccio di lettura.

Ascolto dei dischi

1. Regolare il Selettore Funzione (7) sulla posizione PHONO.
2. Posizione are un disco sul giradischi, sul perno centrale. Posizione l'adattatore EP sul perno centrale quando si ascoltino dischi EP di 17 cm (45 giri).
3. Regolare il selezione velocità (25) su 33 o 45 giri, a seconda del disco utilizzato.
4. Rilasciare la chiusura del braccio della testina di lettura, e rimuovere il cappuccio di protezione alla puntina.
5. Sollevare il braccio di lettura con la levetta del braccio.
6. Posizione are braccio di lettura sull'inizio del disco, o sull'inizio di un brano particolare.
7. Abbassare con delicatzeza il braccio sul disco con la levetta del braccio per iniziare lalettura.

36

Italiano!al

1. Quando il disco giunge alla fine, il giradischi si fermera. Alzare il braccio digettura e riportarlo sull'appoggio.
2. Per fermare il disco durante lalettura, alzare il braccio dilettura e riportarlo sull'appoggio. il giradischi si fermera.
3. Per selezionare la modalità Auto Stop, selezionate ON tramite il selettore Auto Stop (29).
   Note: Non girare il pietto manually.

Muovere o scuotere il giradischi alla protezione della puntina e della chiusura del braccio di lettura lo potrebbe danneggiare. Mettere il cappuccio di protezione sulla puntina quando non verra utilizzata.

FUNZIONE ID3 (TITOLO DITRACCIA/ALBUM)

(DATELECOMANDO)

1. Durante la riproduzione di un file MP3/WMA, premere il tasto "INFO "(2), il titolo della traccia viene visualizzato. Premere nuovamente il tasto "INFO " per disattivare esta funzione.

FUNZIONERICERCADEL NOMEDI UNA CARTELLA/TITOLO

(DATELECOMANDO)

In modalità arresto (Stop), è possible ricercare una traccia per titolo/cartella nel disco:
1. Premere una volta il tasto "FIND" (1), quindi premere il tasto "Salto su" (o Salto giu) (7). É possibile cercare il titolo diogni traccia in ordine alfabetico sul display LCD, quando premere il tasto "PLAY/PAUSE" (6) per avviare la riproduzione del brano selezionato.

• Bit rate MP3: 128 kbps
• La performance di riproduzione di un disco MP3 dipende alla qualità di

registratione

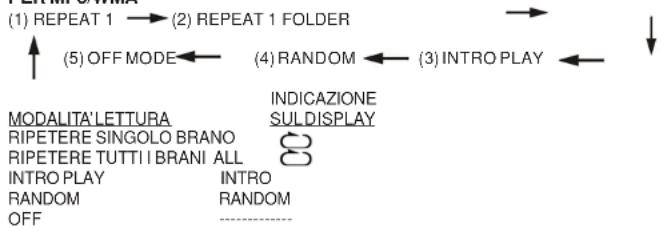

MODALITA RIPETI/INTRO/RIPRODUZIONE CASUALE (DATELECOMANDO)

Premendo il tasto repeati/intra/random prima o durante la riproduzione è possibile ripetere una singola traccia, una cartella (MP3 solamente) o tutte le tracce. Ogni pressione cambia la modalità di riproduzione come segue:

PER MP3/WMA

Ripeti riproduzione (Repeat play)

É possible ascollare le tracce o le cartelle desiderate ripetutamente tramite esta funzione.

- Funzione riproduzione intro (Intro play) attenuata tramite il telecomando

Questa funzione permette di ascoltare l'inizio (10 secondi) di ogni traccia del CD, risparmiando tempo nella ricerca della traccia desiderata.

Riproduzione casuale (Random play)

Questa funzione permette di ascoltare tutte le tracce o una cartella in sequenza casuale.

PROGRAMMAZIONEDIUNMP3(DATELECOMANDO)

E possible programmare fino a 10 tracce per la coproduzione di un CD o di un file MP3 inquiszialisi ordin. Prima della programmazione, assicurarsi che il systema sa in modalità arresto (stop):

1. Configurare illettore in modalita USB e premere Source (10).
2. Premere il tasto "PROGRAM" (5), "PROG - comparirà sul display LCD.
   Saranto visibilianche il numero di programma e i numeri di traccia per la programmazione.
3. Selezionare la traccia desiderata premendo i tasti SALTO (7) o i tasti numerici.
4. Premere l tasto "program "per memorizzare la traccia.
5. Ripetere i punti 3 e 4 per entrare traccce addizzionali nella memoria, se necessario.
6. Quando tutte le tracce sono state programmate, premere il tasto " PLAY/PAUSE "(6) per riproduire il disco nell'ordine assignato.
7. Per cancellare il file programmato, premere il tasto "PROGRAM" del telecomando in modalita STOP, fino a quando non scompare "PROG" sul display LCD.

Italianolta

RIPRODUZIONE DI TRACCEMP3/WMA TRAMITE SUPPORTO USB O SCHEDA MEMORIA (DATELECOMANDO)

Ilsysteme capace di decodificare e riproduire tutti i file MP3/WMA memorizzati nel supporto di memorizzazione attraverso il collegamento alla porta USB o nella schedema memoria SD/MMC.
1. SeLECTIONARE la modalita USB il tramite il selettore di funzioni (7), quando premere il tasto SOURCE (4) per scegliere la modalità "USB o CARD".
2. Collegare il supporto USB facendo attentione cheesso entri completamente o insertire la schedema memoriale nella direzione individata della freccia riportata molto lo slot cover della SCHEDA MEMORIA. Inserirla dritta ricerca penigarra.
- Collegare il dispositoso USB al contrario potrebbe danneghiare ilsystema audio o il dispositoso di memorizzazione (USB / scheda SD/MMC). Verificare che la direzione sua corretta prima di procedere al collegamento.
3. Dopo il collegamento, ilsystema inizi automaticamente la riproduzione del dispositivi memorizzazione, e il display LCD visualizza il numero totale di file MP3 e il numero totale di cartelle rilevate, quindi parte automaticamente.

NOTA

• Il sistema è in grado di rilevare e riproduire file in formato MP3 solo tramite porta USB.
• Se ilsystema viene collegato a unlettore MP3tramite presa USB,acause delle variazioni nel formato di codifica MP3, alcunilettori MP3 potrebbero non essere capaci di riproduire i file tramite la presa USB. Questonon rappresenta umalfunzionamento delsystema.

CODIFICA DI UN DISCO 45 O 33 GIRI IN FILE MP3 (DA TELECOMANDO)

Ilsystema pucodCODIFICAREun disco 45/33 giri in formato MP3 e registrarlo nel supporto di memorizzazione tramite il collegamento alla porta USB.

NOTA:

• La velocità di registrarazione è 1:1 e dipende dal tempo di riproduzione attuale della traccia del CD
• Ilsystemacreana cartella"AUDIOe memorizza la traccia codificata dentro.
• II fornato di registrazione predefinito e: bit rate MP3 : 128 kbps, frequenza di campionamento : 44.1khz
• In modalità codifica, nessun titolo di traccia viene registrato
• Per interrompere la registrazione, premere il tasto "RECORD".
• La registrazione sera completenessolamente se l'intera traccia viene codificata. Se il processo di codifica viene interrotto, nessuna traccia verrà registrata né memorizzata nel supporto USB o nella sched.

COPIARE UN FILE MP3/WMA DA USB A MMC

Premendo il tasto "RECORD" (3), ilsystema inizi atrasferire i file dal supporto USB nellaScheduledMME, e ilsystema passera in modalità copia solamente se il file MP3/WMA viene fatto.

NOTA:

• Ilsystemabr registrar il file prima nel supporto USB se entrambi gli alloggiamenti USB e SD/MMC sono occupati dal supporto di memorizzazione.

Nelle due modalita di esecuzione USB o SD, cioe quando le memorie sono inserite nell'appareccchio,esso da rada la priorida di codifica alla memoria USB quando si registra dal giradicchi.

Grazie a questa programmazione forzata dell'apparechio, durante la codifica su memorie SD meglio non inseire nessuna memoria USB altrimenti l'apparechio potrebbe blocarsi.

A) CODIFICARE UN DISCO 45/33 GIBJ

1) Posizione il tasting funzione sulla modalità "PHONO" quando premere direttamente il tasting "RECORD"(3).
2) Il display LCD visualizza la parola "USB" e inizia a lampegliare, poi mia "REC" e "e" inizia a lampegliare dopo alcuni secondi. Ora ilsystema sta iniziando la codifica.
3) Avviare la riproduzione della traccia da registrar nel supporto USB.
4) Una volta completata la registrazione, Maintainere premuto il tasto "RECORD"(3) fino a quando il display LCD non smette di lampeggiare e torna in modalità "PHONO".

C) SEPARAZIONE DEI BRANI (TRACK SEPARATION) (DA TELECOMANDO)

Si può dividere la musica registrata dal giradischi in brani singoli durante la codifica da Phono a USB/SD. Ogni volta che il tasto "TS" (Track Separation)iene premuto sul telecomando durante la codifica da Phono a USB/SD, il sistema generera un nuovo brano e continuera la-registration. "PHONO" lampeggera una volta sul display LCD per informare che l'apparecchio ha creato un nuovo brano.

RIMOZIONELDSUPPORTOSUBSCHEDADIMEMORIA

Per rimuovere il SUPPORTO USB / SCHEDA MEMORIA, spegnere l'apparecchio oppure portare lo stesso in modalita AUX o TUNER (sintonizzatore). Per rimuovere il supporto USB, staccare quest'ultimo tirandolo diretamente fuori alla presa USB. Per rimuovere la schedamemoria, premerla versus l'interno e rilasciarla, ora la schedae parzialmente espulsa ed è possible rimuoverla manually.

Italianolital

PRESA DI USCITA DI LINEA

É possible collegare ilsystema all'impianto hi-fi collegaggio la presa di uscita di linea (LINE OUT) (27) alla presa di ingresso ausiliaria tramite il cavo RCA (non incluso).

SPECIFICETECNICHE

Fonte alimentazione

AC:230V\~50Hz

Batterie

telecomando: 2 x AAA UM-4 da 1.5V (non incluse)

Gamma Freqenza Radio

FM:87.5-108MHz

Potenza 2 x 2 W RMS (10% THD)

Le caratteristica sono soggette a variazioni alla preavviso.

Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici)

Il marchio riportalo sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smalltio can altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuale danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invite l'utente a separare quello prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsable per favorire i ritutilizzo sostenibile delle risorse materiali.

Gil utenti domestici sono invitati a contattare il rivenditore presso il quale e stato acquistato il prodotto a l'ufficio locale preposto per tutte le informazioni relative alla ragcolla differenziate e al riciclaggio per quello tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitrone e verificare i termini e le condizioni del contratto di acquisto. Qesto prodotto non deve essere smalitto unitamente ad altri rifiuti commerciali.
