WRT54G3 - Router LINKSYS - Kostenlose Bedienungsanleitung

Produkttyp	WLAN-Router
Marke	Linksys
Modell	WRT54G3
WLAN-Standard	IEEE 802.11g, kompatibel zu 802.11b
Maximale Datenrate	54 Mbit/s
Frequenz	2,4 GHz
LAN-Anschlüsse	4 Ethernet-Ports 10/100 (RJ-45)
WAN-Anschluss	1 Ethernet-Port 10/100 (RJ-45)
Antennen	2 abnehmbare Antennen
WLAN-Sicherheit	WEP 64/128 Bit, WPA/WPA2 Personal, WPA/WPA2 Enterprise, RADIUS
VPN	Pass-through IPSec, PPTP, L2TP
Stromversorgung	Externes Netzteil 12 V DC
Abmessungen (L x B x H)	200 x 150 x 30 mm (geschätzt)
Gewicht	300 g (geschätzt)
Lieferumfang	Router, Netzteil, Ethernet-Kabel, Installations-CD, Schnellinstallationsanleitung
Konfiguration	Über CD-Assistent oder Weboberfläche (http://192.168.1.1)
Hauptfunktionen	Router, Access Point, NAT-Firewall, DHCP-Server
Betriebstemperatur	0 bis 40 °C
Lagertemperatur	-20 bis 70 °C
Betriebsluftfeuchtigkeit	10 bis 85 % (nicht kondensierend)
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen, trockenes Tuch verwenden
Ersatzteile und Reparierbarkeit	Netzteil erhältlich; abnehmbare Antennen

Häufig gestellte Fragen - WRT54G3 LINKSYS

Wie richte ich den Linksys WRT54G3 Router zum ersten Mal ein?

Legen Sie die mitgelieferte Installations-CD ein und folgen Sie den Anweisungen. Alternativ schließen Sie den Router gemäß Schema an, öffnen Sie einen Browser und gehen Sie zu http://192.168.1.1. Lassen Sie das Benutzernamenfeld leer und geben Sie als Standardkennwort admin ein. Folgen Sie dem Konfigurationsassistenten.

Welche Internetverbindungstypen werden vom WRT54G3 unterstützt?

Der Router unterstützt dynamisches DHCP, statische IP, PPPoE, PPTP (Europa), L2TP (Israel) und Telstra Cable (Australien/Neuseeland). Wählen Sie den entsprechenden Typ im Setup-Tab.

Wie konfiguriere ich die WLAN-Sicherheit WPA/WPA2 auf dem Router?

Melden Sie sich an der Weboberfläche (192.168.1.1) an, gehen Sie zum Tab Wireless und dann zu Wireless Security. Wählen Sie WPA/WPA2 Personal, wählen Sie den Algorithmus (TKIP oder AES), geben Sie einen gemeinsamen Schlüssel mit 8 bis 63 Zeichen ein und klicken Sie auf Save Settings.

Wie konfiguriere ich die WEP-Sicherheit auf dem Router?

Im Tab Wireless Security wählen Sie WEP. Wählen Sie den Standard-Übertragungsschlüssel (1) und die Verschlüsselungsstufe (64 oder 128 Bit). Geben Sie eine Passphrase ein, um die Schlüssel zu generieren, oder geben Sie manuell hexadezimale Schlüssel ein. Klicken Sie auf Save Settings.

Wie verwende ich die SecureEasySetup (SES)-Taste des Routers?

Drücken Sie mindestens 2 Sekunden lang auf das orangefarbene Cisco-Logo an der Vorderseite des Routers. Das Logo wird weiß und blinkt. Drücken Sie innerhalb von 2 Minuten die SES-Taste Ihres kompatiblen WLAN-Adapters. Das Logo hört auf zu blinken, sobald die Verbindung hergestellt ist.

Was tun, wenn ich das Administrator-Kennwort des Routers vergessen habe?

Sie müssen den Router auf die Werkseinstellungen zurücksetzen. Halten Sie die Reset-Taste auf der Rückseite des Routers etwa 10 Sekunden lang gedrückt. Das Kennwort wird auf admin zurückgesetzt. Achtung: Dadurch wird die gesamte Konfiguration gelöscht.

Wie ändere ich den Namen des drahtlosen Netzwerks (SSID)?

Gehen Sie zum Tab Wireless und dann zu Basic Wireless Settings. Ändern Sie das Feld Network Name (SSID) (Standard 'linksys'). Verwenden Sie bis zu 32 Zeichen. Klicken Sie auf Save Settings.

Warum erkennt mein Router meine Internetverbindung nicht?

Überprüfen Sie, ob das Ethernet-Kabel vom Modem zum Internet-Anschluss des Routers korrekt angeschlossen ist. Stellen Sie sicher, dass das Modem eingeschaltet ist. Überprüfen Sie in der Weboberfläche den Verbindungstyp (DHCP, PPPoE usw.) und ggf. die Anmeldedaten. Starten Sie Modem und Router neu.

Wie lautet das Standardkennwort für den Zugriff auf die Weboberfläche?

Das Standardkennwort ist admin. Das Benutzernamenfeld muss leer bleiben. Es wird empfohlen, das Kennwort nach der Konfiguration im Tab Administration > Management zu ändern.

Wie setze ich den Router auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Routers mindestens 10 Sekunden lang gedrückt und lassen Sie sie dann los. Die LEDs blinken. Der Router startet mit den Standardeinstellungen neu.

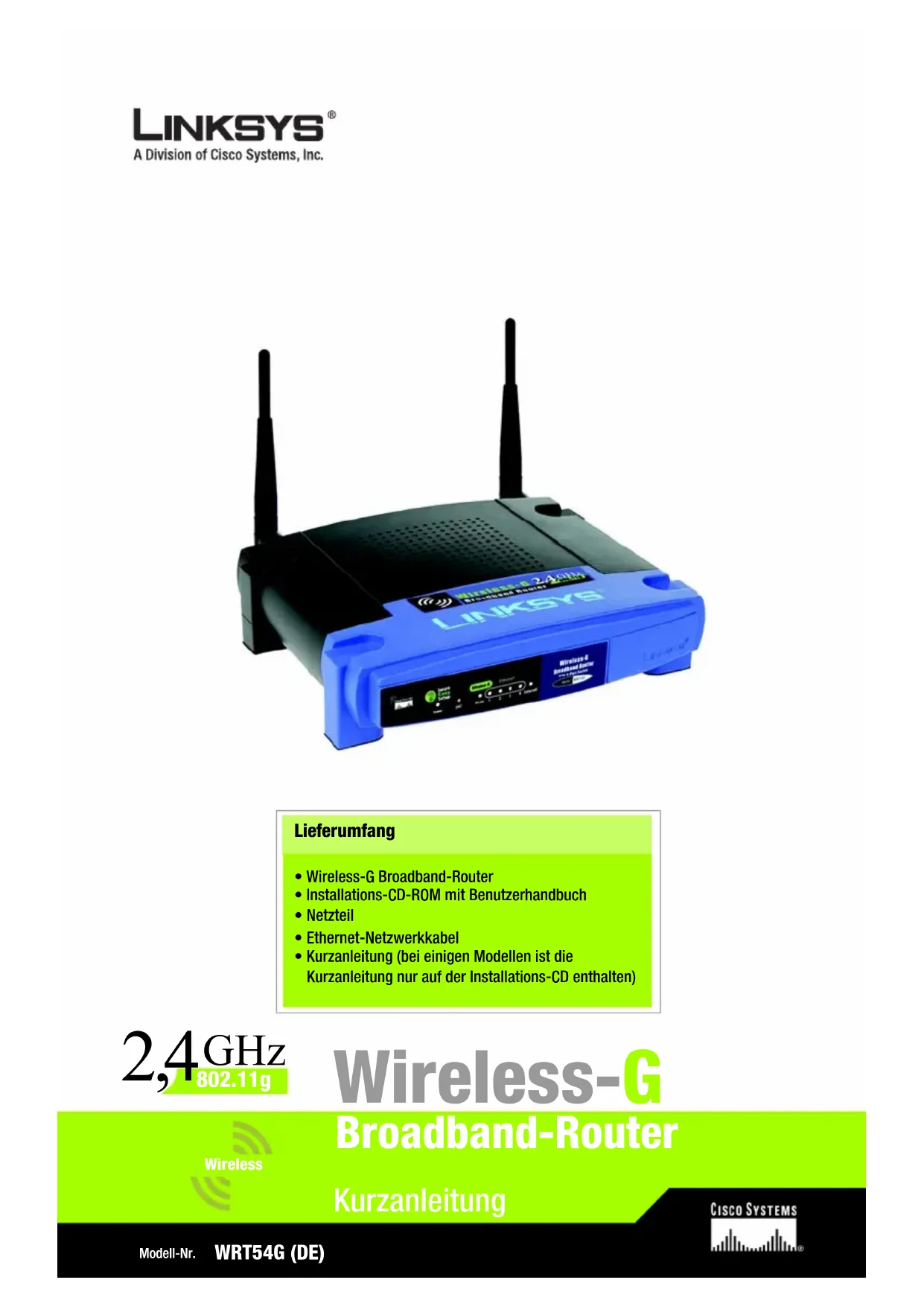

BEDIENUNGSANLEITUNG WRT54G3 LINKSYS

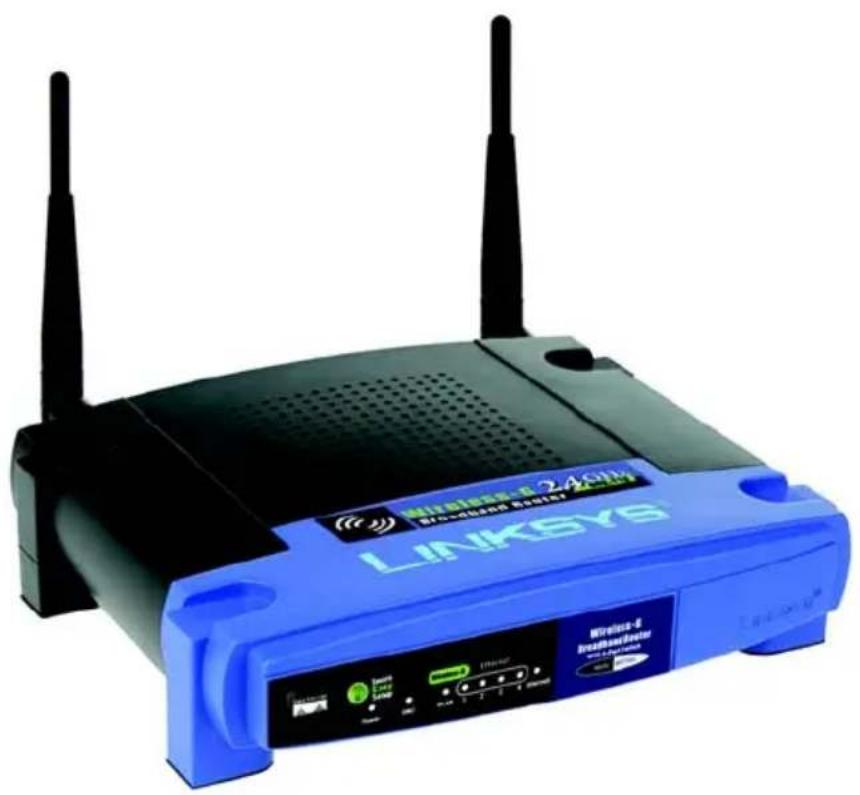

Wireless-G Broadband-Router
- Installations-CD-ROM mit Benutzerhandbuch
-Netzteil
- Ethernet-Netzwerkkabel
- Kurzanleitung (bei einigen Modellen ist die Kurzanleitung nur auf der Installations-CD enthalten)

2,4GHz

Wireless-G

Broadband-Router

Wireless

Kurzanleitung

Sie können den Router auf zwei Arten konfigurieren. Wahlen Sie eine der folgenden Methoden aus:

• Ausführten der Installations-CD-ROM: Legen Sie die Installations-CD-ROM in das CD-ROM-Laufwerk ein, und befolgen Sie die Anweisungen auf dem Bildschirm.
• Verwenden der Kurzanleitung - Sie können auch das integrierte webbasierte Dienstprogramm des Routers verwenden. Beginnen Sie mit Schritt 1 der Kurzanleitung.

Anschlieben des Routers

A Schalten Sie ihre Netzwerkgeräte aus.
B Ermitteln Sie die optimale Installationsposition fur den Router. Optimal ist in der Regel eine zentrale Position im Wireless-Netzwerk in Sichteite aller mobilen Arbeitsstationen.
Fixieren Sie die Ausrichtung der Antennen. Je更高 Sie die Antennen anbringen, besoin ist in der Regel die Leistung.
SchlieBen Sie ein Standard-Ethernet-Netzwerkkabel am Internet-Port des Routers an. SchlieBen Sie dann das andere Ende des Netzwerkkabels an das Breitbart-Modem an.
SchlieBen Sie die Computer oder Ethernet-Geräte mit Standard-Ethernet-Netzwerkkabeln an die nummerierten Ports des Routers an.
Schalten Sie das Breitbartmodem ein.

D

E

SchlieBen Sie das Netzteil an den Stromanschluss des Routers an, und stecken Sie das andere Ende in eine Netzsteckdose.

Schalten Sie dann den Computer ein, mit dem Sie den Router konfigurieren möchten.

Fahren Sie mit Schritt 2 fort.

WICHTIG: Verwenden Sie nur das Netzteil, das im Lieferumfang des Routers enthalten ist. Bei Verwendung eines anderen Netzteils konnte der Router beschadigt werden.

HINWEIS: Stellen Sie sicher, dass der Ethernet-Adapter Ihres PCs so eingestellt ist, dass er automatisch eine IP-Adresse bezieht. Weitere Informationen hierzu finden Sie in der Windows-Hilfe.

A Öffnen Sie ihren Web-Browser. Geben Sie http://192.168.1.1 in das Adressfeld ein. Drücken Sie die Eingabetaste.

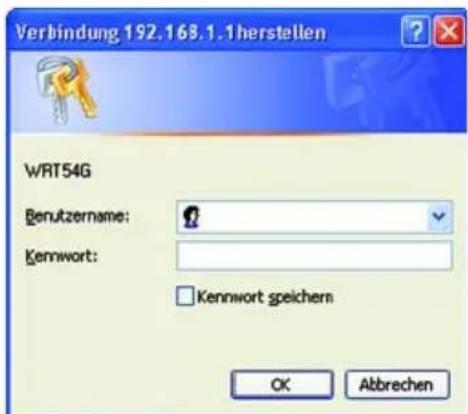

Das Fenster zur Eingabe des Passwords wird angezeigt. Lassen Sie das Feld User Name (Benutzername) leer, und geben Sie dann das Standardpassword admin in das Feld Password (Password) ein. (Um die Sicherheit zu erhöhen, sollen Sie später im webbasierten Dienstprogramm auf der Registerkarte Administration (Verwaltung) im Fenster Management (Verwaltungsfunktionen) das Passwordändern.) Klichen Sie anschließend auf die Schaltfläche OK.

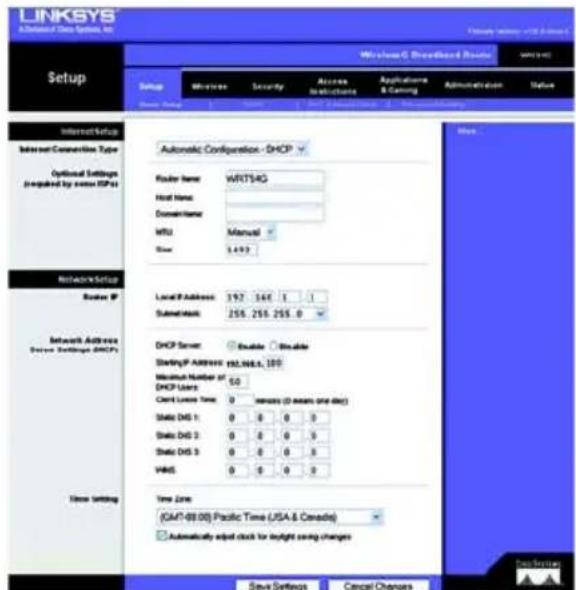

Das webbasierte Router-Dienstprogramm wird mit ausgewählter Registerkarte Setup (Einrichtung) angezeigt. Wenn von Ihr dem ISP (Internet Service Provider) Angaben in den Feldern Host Name (Hostname) und Domain Name (Domannname) gefordert werden, geben Sie die relevanten Informationen in die Felder ein. (These Daten sind in der Regel für Kabel-ISP's erforderlich.) Lassen Sie die Felder anderenfalls leer.

B

C

D

Im ↓Drotpdn-Menu stehen zur Einstellung des Internet Connection Type (Internet-Verbindungstypes) sechs Verbindungstypen zur Verfugung, fuff davon werden hier behandelt. Die Einrichtungsfenster und verfügbaren Funktionen untersenden sich je nach ausgewähltem Verbindungstyp.

Internet Connection Type (Internetkonfigurationstyp)

Automatic Configuration - DHCP

(Automatische Konfiguration - DHCP): Behalten Sie diese Standardeinstellung bei, wenn Sie Verbindungen über DHCP bzw. über eine dynamische IP-Adresse Ihr's ESPs herstellen.

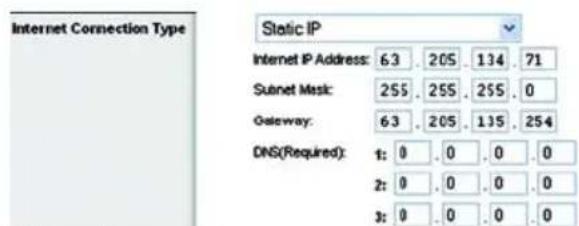

Static IP (Statische IP-Adresse): Wenn Innen Ihr ISP eine staatische IP-Adresse zuweist, wahren Sie im ↓Downtown-Menü die Option Static IP (Statische IP-Adresse) aus. Füllen Sie die Felder Internet IP Address (Internet-IP-Adresse). Subnet Mask (Subnetzmaske), Gateway und DNS aus. Sie müssen mindestens eine DNS-Adresse eingeben.

PPPoE: Wenn Sie Verbindungen über PPPoE herstellen, wahren Sie im Dropout-MENU die Option PPPoE aus. Fullen Sie die Felder User Name (Benutzername) und Password (Password) aus.

Wahlen Sie für eine ständige Verbindung zu Ihr dem ESP Keep Alive (Verbindung aufrecht halten), oder wahren Sie Connect on Demand (Bei Bedarf verbinden), falls die Verbindungszeit mit dem Herrn ESP gebührenpflichtig ist.

Static IP (Statische IP-Adresse)

PPPOE

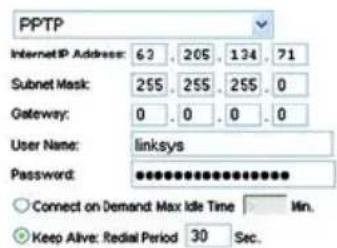

PPTP: PPTP ist ein Dienst, der nur in Europa verwendet wird.

Füllen Sie die Felder Internet IP Address (Internet-IP-Adresse), Subnet Mask (Subnetzmaske) und Gateway aus.

Füllen Sie die Felder User Name (Benutzername) und Password (Password) aus.

Wahlen Sie für eine ständige Verbindung mit dem ISP die Option Keep Alive (Verbindung aufrechtehalten), oder wahren Sie Connect on Demand (Bei Bedarf verbinden) aus, wenn die Verbindungszeit mit dem ISP gebührenpflichtig ist.

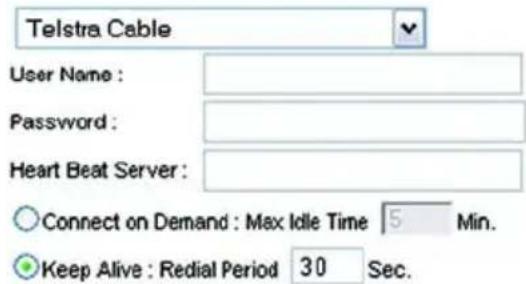

Telstra Cable (Telstra-Kabel): Telstra ist ein Dienst, der nur in Australien und Neuseeland verwendet wird. Wenn Sie eine HBS-Verbindung verwenden, klaren Sie die erforderlichen Setup-Informationen mit Ihrem ISP ab.

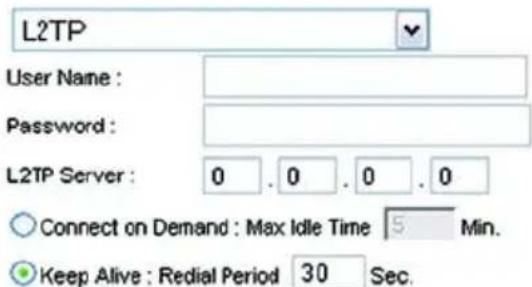

L2TP: L2TP ist ein Dienst, der nur in Israel verwendet wird. Wenn Sie eine L2TP-Verbindung verwenden, klären Sie die erforderlichen Setup-Informationen mit Ihrem ISP ab.

Wenn Sie alle Einstellungen zur Internetverbindung vorgenommen haben, klichen Sie auf die Schaltfläche Save Settings (Einstellungen speichern), um die Änderungen zu speichern.

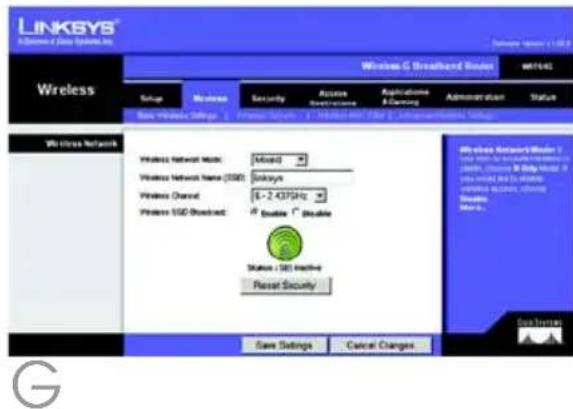

Um den Router für Ihr drahtloses Netzwerk zu konfigurieren, wahren Sie in der Registerkarte Wireless das Fenster Basic Wireless Settings (Grundlegende Wireless-Einstellungen) aus.

PPTP

Telstra Cable (Telstra-Kabel)

L2TP

Wahlen Sie den Wireless-Netzwerkmodus aus:

Mixed (Gemisch): Behalten Sie die Standardeinstellung Mixed (Gemisch) bei, wenn Ihr Netzwerk sowohl Wireless-G- als auch Wireless-B-Geräte enthalt.

G-Only (Nur G): Wenn ausschließlich Wireless-G-Geräte vorhanden sind, wahren Sie G-Only (Nur G).

B-Only (Nur B): Wenn ausschließlich Wireless-B-Geräte vorhanden sind, wahren Sie B-Only (Nur B).

Disable (Deaktivieren): Um das drahtlose Netzwerk zu deaktivieren, wahren Sie Disable (Deaktivieren).

(Wireless-Netzwerkname (SSID)): Bei der SSID handelt es sich um den Netzwerknamen, der von allen Geräten im Wireless-Netzwerk verwendet wird. Die SSID muss für alle Geräte im Wireless-Netzwerk identisch sein. Für die maximal 32 Zeichen Lange SSID dürfen alle Zeichen der Tastatur verwendet werden. Es wird zwischen Groß- und Kleinschreibung unterschieden. Um die Sicherheit zu erhöhen, sollen den Sie die Standard-SSID (linksys) in einen eindeutigen Name andern.

Wahlen Sie aus der Liste den ihren Netzwerkeinstellungen entsprechenden Kanal aus. Der einwandfrei Betrieb Ihres Wireless-Netzwerks ist nur gewährleistet, wenn die Übertragung für alle Geräte über denselben Kanal erfolgt.

Wireless SSID Broadcast (Wireless-SSID-Übertragung): Wenn WirelessClients im lokalen Netzwerk nach einer Verbindung zu Wireless-Netzwerken suchen, erkennen sie die Übertragung der SSID über den Router. Zur Übertragung der SSID des Routers behalten Sie die Standardeinstellung Enable (Aktivieren) bei. Wenn Sie die SSID des Routers nicht übertragen möchten, wahren Sie Disable (Deaktivieren) aus.
K Andern Sie die Einstellungen wie hier beschreiben, und klichen Sie auf die Schaltfläche Save Settings (Einstellungen speichern), um ihre Änderungen anzuwenden.
Schalten Sie Ihr Breitbart-Modem aus und anschließend wieder ein.
M Starten Sie ihre PCs neu, oder schalten Sie sie wieder ein, sodass die neuen Einstellungen des Routers übernommen werden können.
N Öffnen Sie Ihr Web-Browser auf einem beliebigen Computer, um die Einstellungen des Routers zu überprüfen. Geben Sie im Adressfeld des Browsers www.linksys.com/registration ein, und drücken Sie die Eingabefaste.

Gratulation! Die Installation des Wireless-G Broadband-Routers ist abgeschlossen.

WICHTIG: Sobald der Router konfiguriert ist, muss die Wireless-Sicherheit (WEP oder WPA) konfiguriert werden, sodass keine Sicherheitslücken in Ihr Netzwerk bestehen.

HINWEIS: Wenn ihre Wireless-Adapter SES (Secure Easy Setup) unterstützen, können Sie die SES-Taste auf dem Router verwenden, um sie einzurichten.

Vorgehensweise: Halten Sie das orange leuchtende Cisco Logo auf der Vorderseite des Routers mindestens 2 Sekunden lang gedrück. Warten Sie etwa 10 Sekunden. Sobald das Logo weiß blinking, drücken Sie die SecureEasySetup-Taste am Adapter. Das Cisco Logo des Routers leuchtet konstant, sobald das Gerät zum Netzwerk hinzugefügt wurde. Wiederholen Sie diesen Vorgang für alle weiteren SecureEasySetup-Geräte.

Weitere Anweisungen finden Sie im Benutzerhandbuch.

A Öffnen Sie das webbasierte Dienstprogramm des Routers wie in Schritt 2 erklär, und klichen Sie auf die Registerkarte Wireless
B Klicken Sie auf die Registerkarte Wireless Security (Wireless-Sicherheit).
C Wahlen Sie die gewünschte Sicherheitsmethode aus: WPA/WPA2 Personal, WEP, WPA/WPA2 Enterprise oder RADIUS.

Fahren Sie zur Verwendung von WPA/WPA2-Personal und WEP mit den entsprechenden Anweisungen fort. Die entsprechenden Anweisungen zur Verwendung von WPA-/WPA2-Enterprise oder RADIUS entnehmer Sie dem Benutzerhandbuch auf der CD-ROM (nur auf Englisch verfügbar).

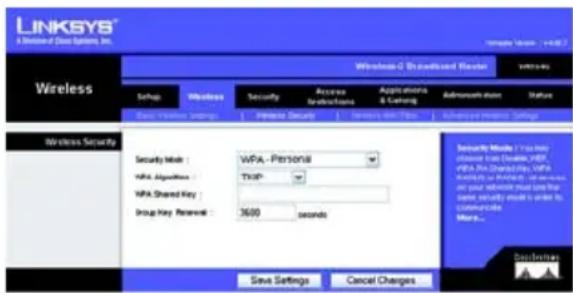

Wahlen Sie die gewünschte Option aus: WPA oder WPA2 Personal Nehmen Sie anschließend folgende Einstellungen vor:

WPA Algorithm (WPA-Algorithmus): Wahlen Sie die gewünschte Verschlussungsmethode aus: TKIP oder AES.

WPA Shared Key (Gemeinsamer WPA-Schlüssel): Geben Sie einen gemeinsamen WPA-Schlüssel mit einer Länge von 8 bis 63 Zeichen ein.

Group Key Renewal (Erneuerung Gruppenschlussel): Legen Sie einen Zeitraum für Group Key Renewal (Erneuerung Gruppenschlussel) fest. Diese Zeitangabe teilt dem Router mit, wie oft die Verschlüsselungsschlussel auszufauschen sind. In den meisten Fällen können Sie die Standardeinstellung 3600 Sekunden übernehmen.

HINWEIS: Wenn ihre Wireless-Adapter SES (Secure Easy Setup) unterstützen, können Sie die SES-Taste auf dem Router verwenden, um Wireless-Sicherheit einzurichten.

Sicherheitsinstellungen: WPA-Personal

WEP

Nehmen Sie die Einstellungen für den Standard

Übertragungsschluss und die WEP-Verschlussung vor. Geben Sie anschließend eine Passphrase oder (einen) WEP-Schluss ein.

Default Transmit Key (Standard-Übertragungsschluss): Wahlen Sie den gewünschten Standard-Übertragungsschluss aus. In den meisten Fällen sollenn Sie die Standardeinstellung 1 übernehmen.

Verschlusselung): Wahlen Sie die gewünschte Verschlusselungsebene aus: 64 bits 10 hex digits (64-Bit 10 Hexadezimalziffern) oder 128 bits 26 hex digits (128-Bit 26 Hexadezimalziffern).

Passphrase: Geben Sie eine Passphrase ein, und klichen Sie anschließend auf Generate (Erstellen), damit eine Passphrase generiert wird.

Key 1-4 (Schlussel 1-4): Füllen Sie diese Felder aus, wenn Sie die WEP-Schlüssel manuell eingeben möchten. Für die 64-Bit-Verschlüsselung sollte ein WEP-Schlüssel GENAU 10 hexadezimale Zeichen enthalten. Für die 128-Bit-Verschlüsselung sollte ein WEP-Schlüssel GENAU 26 hexadezimale Zeichen enthalten. Gültige hexadezimale Zeichen sind Zeichen von „0" bis „9" und von „A" bis „F".

Klicken Sie auf die Schaltfläche Save Settings (Einstellungen speichern).

Gratulation! Wireless-Sicherheit ist nun auf dem Router konfiguriert.

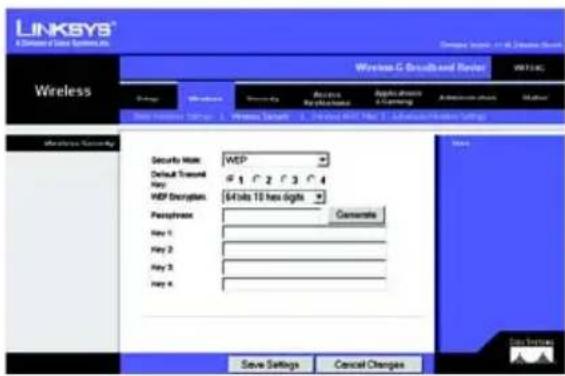

Sicherheitseinstellungen: WEP

LINKSYS

Weitere Informationen und Anleitungen zur Fehlerbehebung finden Sie im Benutzerhandbuch auf der CD-ROM und in der Beilage zum technischen Support. Sie können auch per E-Mail weitere Unterstützung anfordern.

Website http://www.linksys.com/international

Produktregistrierung http://www.linksys.com/registration

Linksys ist eine eingetragene Marke bzw. eine Marke von Cisco Systems, Inc. und/oder deren Zweigunternehmen in den USA und anderen Ländern. Copyright © 2006 Cisco Systems, Inc. Alle Rechte vorbehalten.
