| Tipo di prodotto | Router wireless |
| Marca | Linksys |
| Modello | WRT54G3 |
| Standard wireless | IEEE 802.11g, compatibile 802.11b |
| Velocità massima | 54 Mbit/s |
| Frequenza | 2,4 GHz |
| Porte LAN | 4 porte Ethernet 10/100 (RJ-45) |
| Porta WAN | 1 porta Ethernet 10/100 (RJ-45) |
| Antenne | 2 antenne rimovibili |
| Sicurezza wireless | WEP 64/128 bit, WPA/WPA2 Personal, WPA/WPA2 Enterprise, RADIUS |
| VPN | Pass-through IPSec, PPTP, L2TP |
| Alimentazione | Adattatore di rete esterno 12 V CC |
| Dimensioni (L x P x A) | 200 x 150 x 30 mm (stimato) |
| Peso | 300 g (stimato) |
| Contenuto della confezione | Router, adattatore di rete, cavo Ethernet, CD-ROM di installazione, guida di installazione rapida |
| Configurazione | Tramite procedura guidata su CD o interfaccia Web (http://192.168.1.1) |
| Funzioni principali | Router, punto di accesso, firewall NAT, server DHCP |
| Temperatura operativa | 0 a 40 °C |
| Temperatura di stoccaggio | -20 a 70 °C |
| Umidità operativa | 10 a 85 % (non condensante) |
| Manutenzione e pulizia | Scollegare prima della pulizia, utilizzare un panno asciutto |
| Pezzi di ricambio e riparabilità | Adattatore di rete disponibile; antenne rimovibili |
Domande frequenti - WRT54G3 LINKSYS
Domande degli utenti su WRT54G3 LINKSYS
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Router in formato PDF gratuitamente! Trova il tuo manuale WRT54G3 - LINKSYS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. WRT54G3 del marchio LINKSYS.

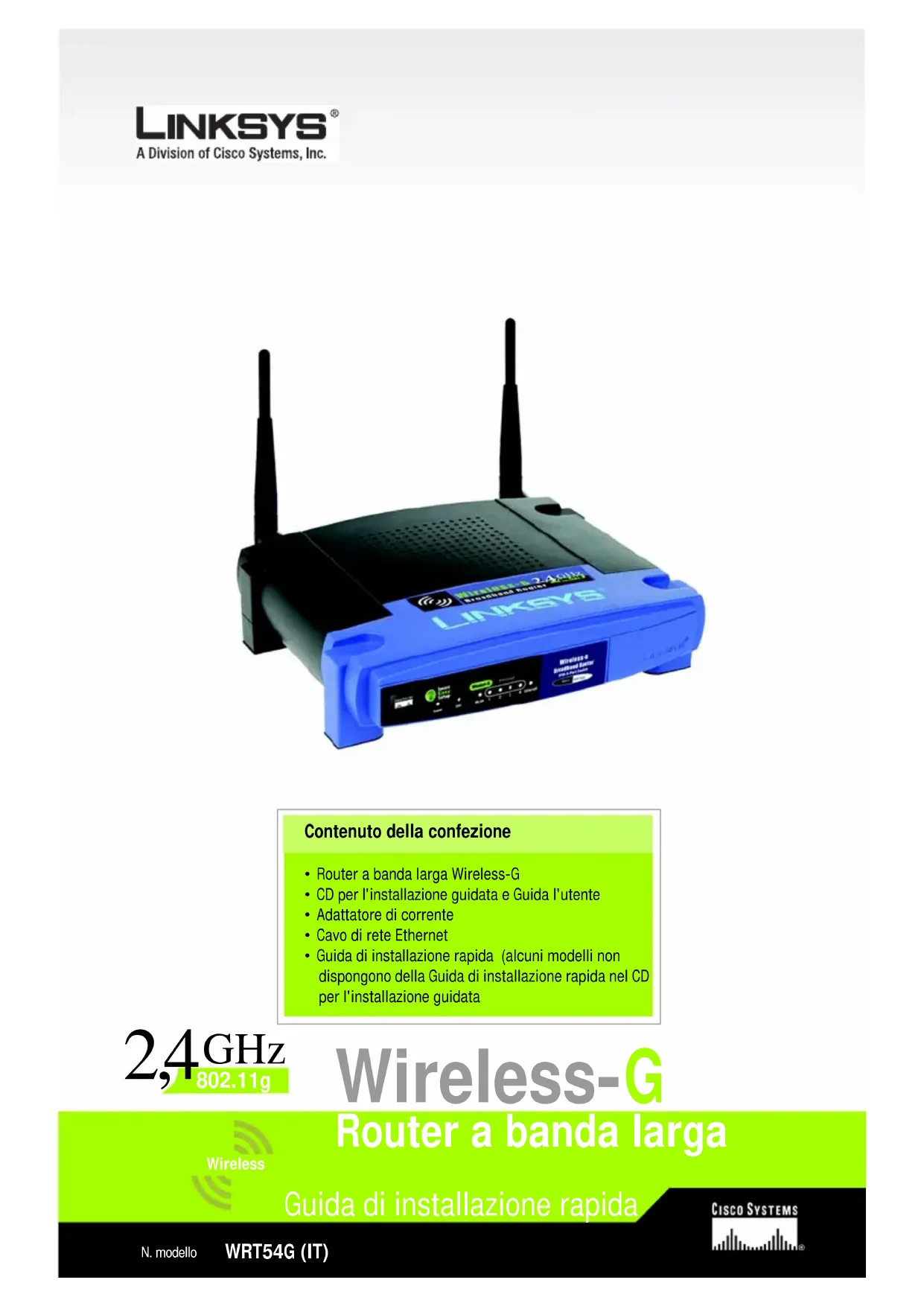

MANUALE UTENTE WRT54G3 LINKSYS
Contenuto della confezione
- Router a banda larga Wireless-G
- CD per l'installazione guidata e Guida l'utente
- Adattatore di corrente
Cavo di rete Ethernet - Guida di installatione rapida (alcuni modelli non disponogo della Guida di installatione rapida nel CD per l'installazione guidata
2,4GHz 802.11g
Wireless-G
Router a banda larga
Wireless
Guida di installmente rapida
È possibile configurare il router in due modi diversi. Scegliere una delle modalità riportate di seguito.
- Eseguire il CD-ROM per l'installazione. Inserire il CD-ROM per l'installazione nella apposita unità e seguire le istruzioni visualizzate sullo schermo.
- Seguire le istruzioni riportate in questa Guida di installazione rapida. Se lo si desidera, è possibile utilizzato l'utilità del router basata sul Web. Continuire con la fase 1 di questa Guida di installazione rapida.
Collegamento del router
A Specnere i dispositivi di rete.
B Individuare la posizione migliorare in cui collocate il router, generalmente al centro della rete wireless, da cui è possibile controllare tutte le stazioni di lavoro mobili.
C Orientare le antenne. Generalmente,le prestazioni migliorano quando più in alto vengono installate le antenne.
D Collegare un cavo di rete Ethernet standard alla porta Internet del router, quindi collegare l'altra estremità del cavo di rete al modem a banda larga.
E Collegare i computer o i dispositivi Ethernet alle porte numerate del router mediante cavi di rete Ethernet standard.
F Accendere il modem a banda larga.
E
G Collegare l'adattatore di corrente CA alla porta di alimentazione del router e l'altra estremità a una presa elettrica.
H Accendere il computer da utilise per configurare il router.
Passare alla fase 2.
IMPORTANTE Assicurarsi di utilizzato l'adattatore di corrente fornito con il router. L'uso di un adattatore di corrente differente potrebbe causare danni al router.
NOTA Assicurarsi che l'adattatore Ethernet del computer sia impostato in modo da ottenere automaticamente un indirizzo IP. Per ulteriori informazioni, consultare la Guida in linea di Windows.
A Apriere il browser Web. Immettere http://192.168.1.1 nel campo Indirizzo. Premere il tasto Invio.

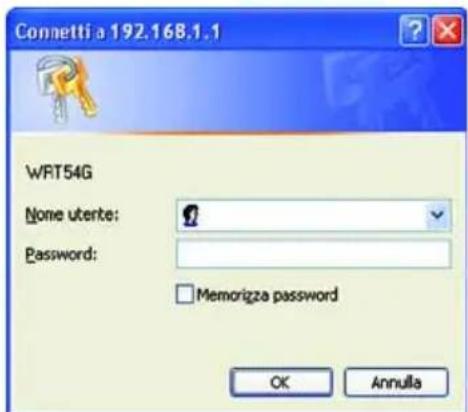

B Viene visualizzata una schermata in cui si chiede di immettere la password. Lasciare vuoto il campo Nome utente e immettere la password predefinita, admin, nel campo Password. Per motivi di sicurezza, si consiglia di impostare in seguito una nuova password nella scheda Administrazione (Amministrazione) della schermata Management (Gestione) dell'utilità basata sul Web. Infine, fare clic sul pulsante OK.

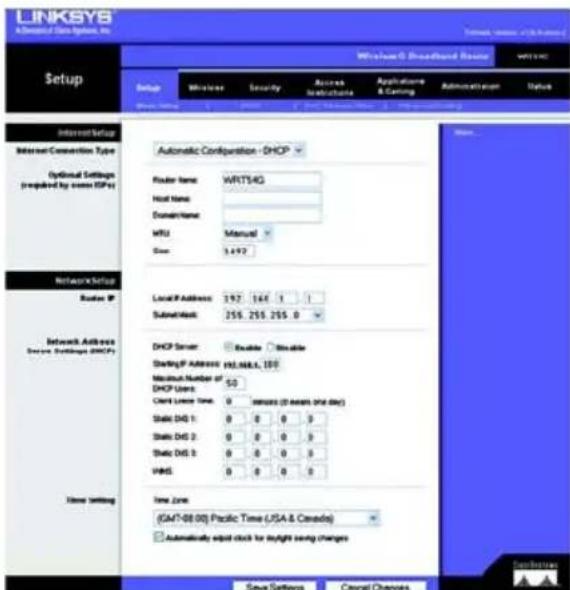

Viene visualizzata l'utilità basata sul Web con la sched a Setup (Configurazione) selezionata. Se richiesto dal provider di servizi Internet (ISP) in uso, completeness i campi Host Name (Nome host) e Domain Name (Nome dominio). Solitamente, questi dati vengono richiesti dai provider che forniscono connettività via cavo. In caso contrario, lasciare i campi vuoti.
B
C
Nel menu a discesa Internet Connection Type (Tipodi connessione Internet), sono disponibili sei opzioni, cinque delle quali sono descritte di seguito. Le schermate di configurazione e le relative funzioni variano a seconda del tipo di connessione selezionato.
Internet Connection Type (Tipodi connessione Internet)
Automatic Configuration - DHCP
(Configurazione automatica - DHCP): se si è collegati tramite DHCP o un indirizzo IP dinamico fornito dal provider di servizi Internet, non modificare但这a impostazione predefinita.

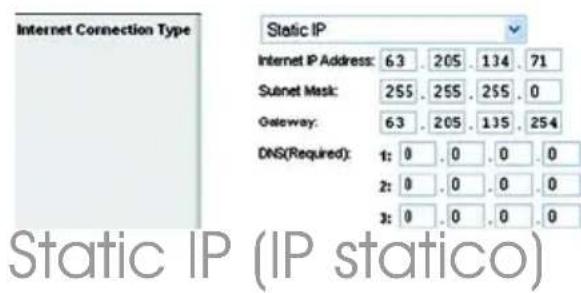

Static IP (IP statico): se l'indirizzo IP assegnato dal provider di servizi Internet è statico, selezionare Static IP (IP statico) dal menu a discesa. Completare i campi Internet IP Address (Indirizzo IP Internet), Subnet Mask (Maschera di sottorete), Gateway e DNS. É necessario specificare almeno un indirizzo DNS.

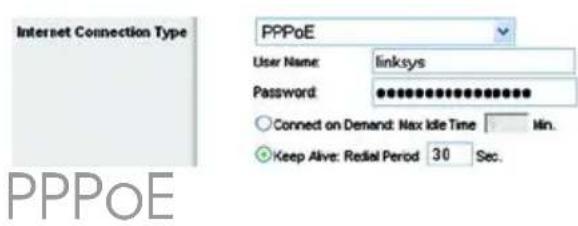

PPPoE: se la connessione awiene tramite PPPoE, selezionare PPPoE dal menu a discesa. Completare i campi User Name (Nome utente) e Password.
Selezionare Keep Alive (Connessione sempre attiva) se si desidera essere sempre collegati al provider di servizi Internet oppure selezionare Connect on Demand (Connessione su richiesta) se la tariffa viene conteggiata in base al tempo effettivo di connessione al provider.

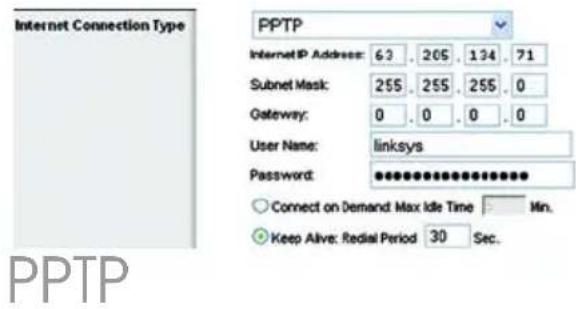

PPTP: PPTP è un servizio utilizzato esclusivamente in Europa.
Completare i campi Internet IP Address (Indirizzo IP Internet), Subnet Mask (Maschera di sottorete) e Gateway.
Completare i campi User Name (Nome utente) e Password.
Selezionare Keep Alive (Connessione sempre attiva) se si desidera essere sempre collegati al provider di servizi Internet oppure selezionare Connect on Demand (Connessione su richiesta) se la tariffa viene conteggiata in base al tempo effettivo di connessione al provider.

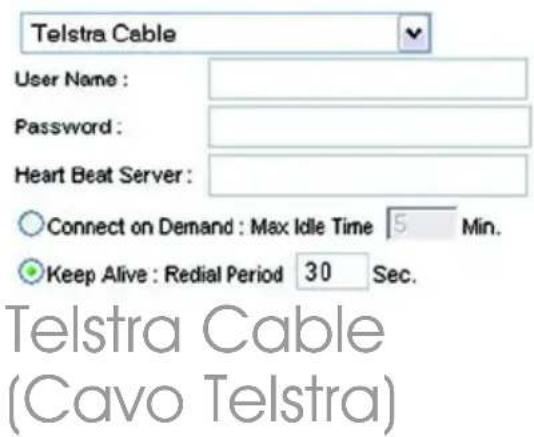

Telstra Cable (Cavo Telstra): Telstra é un servizio utilizzato solo in Australia e Nuova Zelanda. Se si utilizes una connessione HBS, contattare il provider di servizi Internet per ottenerle informazioni di configurazione.

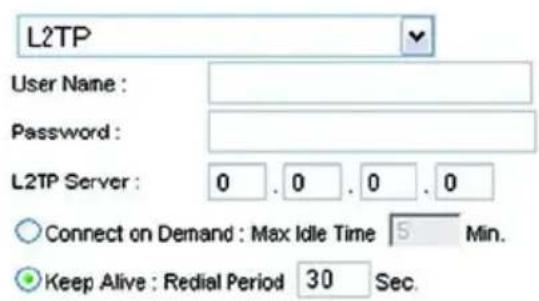

L2TP: L2TP è un servizio utilizzato esclusivamente in Israele. Se si utilizza una connessione L2TP, contattare il provider di servizi Internet per ottenerle informazioni di configurazione.
Una volta terminata
l'impostazione dei parametri della connessione a Internet,fare clicsul pulsante Save Settings (Salvaimpostazioni) per salvare lemodifiche apporte.

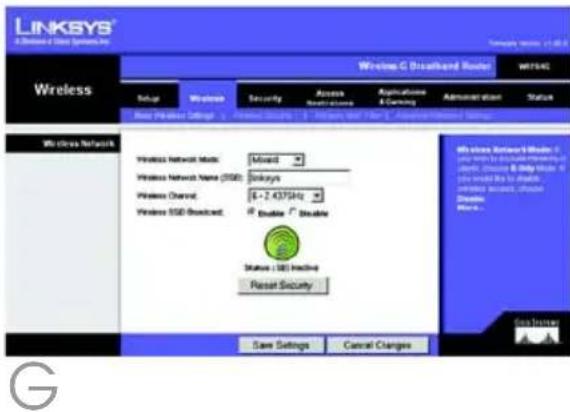

Per configurare il router per la rete wireless, selezionare la schermata Basic Wireless Settings (Impostazioni wireless di base) della schedà Wireless.
L2TP
Selezionare la modalità di rete wireless desiderata:
Mixed (Mista): se sono collegate in rete periferiche Wireless-G e Wireless-B, lasciare l'impostazione predefinita Mixed (Mista).
G-Only (Solo G): se sono collegate in rete solo periferiche Wireless-G, selezionare G-Only (Solo G).
B-Only (Solo B): se sono collegate in rete solo periferiche Wireless-B, selezionare B-Only (Solo B).
Disable (Disattiva): se si desidera disattivare la connessione di rete wireless, selezionare Disable (Disattiva).
(Nome di rete wireless (SSID)).SSID è il nome di rete condiviso da tutti i dispositivi presenti in una rete wireless e deve essere identico per tutti i dispositivi collegati in rete. è sensibile alla distinzione tra maiuscole e minuscole e non può contener più di 32 caratteri (che possono essere scelti tra tutti quelli disponibili sulla tastiera). Per una magiore sicurezza, si consiglia di sostituire il valore SSID predefinito (linksys) con un nome univoco.
wireless). Nell'elenco fornito, selezionare il canale appropriato corrispondente alle impostazioni di rete. Tutte le periferiche collegate alla rete wireless devono comunicare sullo stesso canale per poter funzionare correttamente.
(Transmission SSID wireless).
Quando i cliente wireless ricercano le reti wireless a cui associarii nell'area locale, rilevano la trasmissione SSID tramite il router. Per trasmettere il valore SSID del router, Maintainere l'impostazione predefinita Enable (Attiva). Se non si desidera trasmettere il valore SSID del router, selezionare Disable (Disattiva).
K Modificare le impostazioni come indicato e fare clic sul pulsante Save Settings (Salva impostazioni) per applicare le modifiche.
Spagnere eriaccendere il modem a banda larga.
M Riawviare o accendere i computer in modo che possano ricevere le nuove impostazioni del router.
N Per verificare le impostazioni del router, après il browser Web da uno dei computer. Nel Campo Indirizzo del browser, immettere www.linksys.com/registration e premere il tasto Invio.
Congratulations! La Procedure di installazione del router a banda larga Wireless-G è conclusa.
IMPORTANTE Una volta configurato il router, è necessario configurare la protezione wireless, WEP o WPA, per impedire violazioni della protezione in rete.
NOTA Se gli adattatori wireless supportano Secure Easy Setup (SES), è possibile utilizzato il pulsante SES del router per configurarli.
Per eseguire questa operazione, premere il logo Cisco arancione sul pannello anteriore del router per almeno due secondi. Attendere circa 10 secondi. Quando il logo diventa bianco e inizia a lampeggiare, premere il pulsante Secure Easy Setup dell'adattatore. Quando il dispositivo è stato aggiunto alla rete, il logo Cisco del router smette di lampeggiare. Ripetere esta procedura per agli dispositivo Secure Easy Setup aggiuntivo.
Per ulteriori informazioni, consultare la Guida per l'utente.
Configurazione della protezione wireless
A Apriere l'utilita del router basata sul Web come molto nella fase 2, quando fareblick sulla scheda Wireless.
B Fare cli c sulla scheda Wireless Security (Protezione wireless).
C Selezionare il metododi protezione che si desidera utilizzato: WPA/WPA2 Personal, WEP, WPA/WPA2 Enterprise o RADIUS.
Per WPA/WPA2 Personal e WEP, attenersi alle istruzioni appropriate.
Per WPA/WPA2 Enterprise o RADIUS,fare riferimento alle istruzionicontainute nella Guida per l'utente (solo in inglese) inclusa nel CD-ROM.

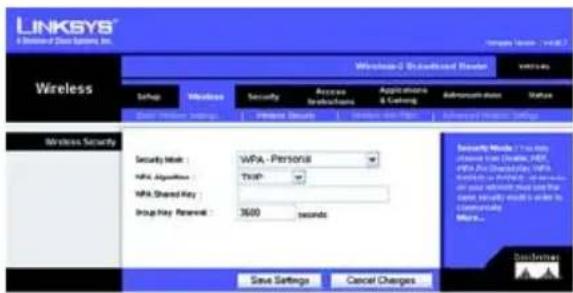

WPA/WPA2 Personal
Selezionare l'opzione desiderata: WPA o WPA2 Personal, quindi, configurare le impostazioni riportate di seguito.
WPA Algorithm (Algorimno WPA) - Selezionare il tipo che si desidera utilizzato: TKIP o AES.
WPA Shared Key (Chiave WPA condivisa) - Immettere una chiave condivisa di lunghezza compresa tra 8 e 63 caratteri.
Group Key Renewal (Rinnovo chiave di gruppo) - Immettere un intervallo di tempo nel campo Group Key Renewal (Rinnovo chiave di gruppo) perindicare al router la frequenza di modifica delle chiavi di cifratura. Nella maggior parte dei casi, è possibile lasciare il valore predefinito impostato su 3600 secondi.
NOTA Se gli adattatori wireless supportano Secure Easy Setup (SES), è possibile utilizzato il pulsante SES del router per impostare la protezione wireless.
Impostazioni di protezione WPA-Personal

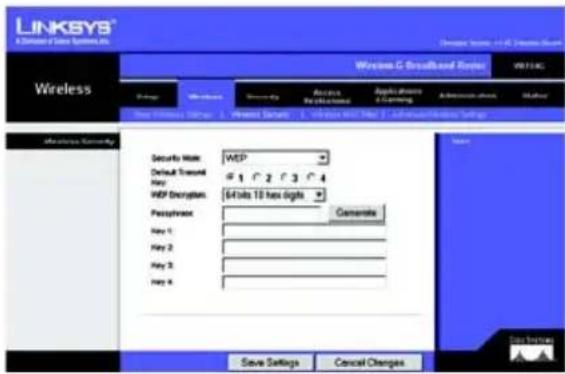

WEP
Configurare le impostazioni Default Transmit Key (Chiave di trasmissione predefinita) e WEP Encryption (Cifratura WEP). Immettere una passphrase o uno o più chiavi WEP.
Default Transmit Key (Chiave di trasmissione predefinita) - Selezionare la chiave di trasmissione predefinita da utilizzato. Nella maggior parte dei casi, è opportuno lasciare l'impostazione predefinita, 1.
WEP Encryption (Cifratura WEP) - Selezionare il livello di cifratura che si desidera utilizzato: 64 bits 10 hex digits (64 bit, 10 cifre esadecimali) o 128 bits 26 hex digits (128 bit, 26 cifre esadecimali).
Passphrase - Per generare automaticamente le chiavi WEP, immettere una passphrase e fareolic su Generate (Genera).
Key 1-4 (Chiave 1-4) - Per immettere manualmente le chiavi WEP, completare quosti campi. Per la cifratura a 64 bit, la chiave WEP deve essere composta da 10 caratteri esadecimali. Per la cifratura a 128 bit, la chiave WEP deve essere composta da 26 caratteri esadecimali. Sono caratteri esadecimali validi le lettere alla A alla F e i numeroi da 0 a 9.
Fare cli c sul pulsante Save Settings (Salva impostazioni).
Congratulazioni! La protezione wireless è ora configurata sul router.
Impostazioni di protezione WEP
LINKSYS
Per ulteriori informazioni o struzioni relative alla risoluzione dei problemi, consultare la Guida per l'utente (solo in inglese) inclusa nel CD-ROM oppure il Supplemento per l'assistenza tecnica. è possibile ricevere ulteriore assistenzaanche inviando un messaggio di posta elettronica.
Sito Web http://www.linksys.com/international
Registrazione del prodotto http://www.linksys.com/registration
Linksys é un marchio o marchio registrar di Cisco Systems, Inc. e/o delle relative aziende affiliate negli Stati Uniti e in altri Paesi. Copyright © 2006 Cisco Systems, Inc. Tutti i diritti riservati.
