BEDIENUNGSANLEITUNG ADR810 PHILIPS

DE Fahrzeug-Videokamera

1 Produktübersicht 19
2 Kurzanleitung ....20

2.1 Einsetzen der Speicherkarte ......20
2.2 Installieren in Fahrzeugen 20
2.3 Automatisches Ein- und Ausschalten .....22
2.4 Manuelles Ein- und Ausschalten .....22

2.5 Manuelles Starten/Stoppen der Aufzeichnung......23

1. Einschalten/Ausschalten der manuellen Sprachaufzeichnung .....23
   2.7 Entnehmen der Speicherkarte......24
   2.8 Informationen zur Micro-SD-Karte 24

3 Übersicht über die Benutzeroberfläche .....25
4 Systemeinstellungen 26

4.1 Einstellen von Datum und Uhrzeit ......26
4.2 Einstellung der Funktionen ....26

5 Bedienungsanweisung......28

5.1 Aufzeichnen von Videos....28
5.2 Wiedergabe von Videos....29
5.3 Löschen von Videos....29
5.4 Schützen von Videos....30

6 Zusätzliche Funktionen 31

6.1 Warnung vor Müdigkeit d. Fahrers ....31
6.2 Easy Capture-Funktion ....32

7 Technische Daten....33

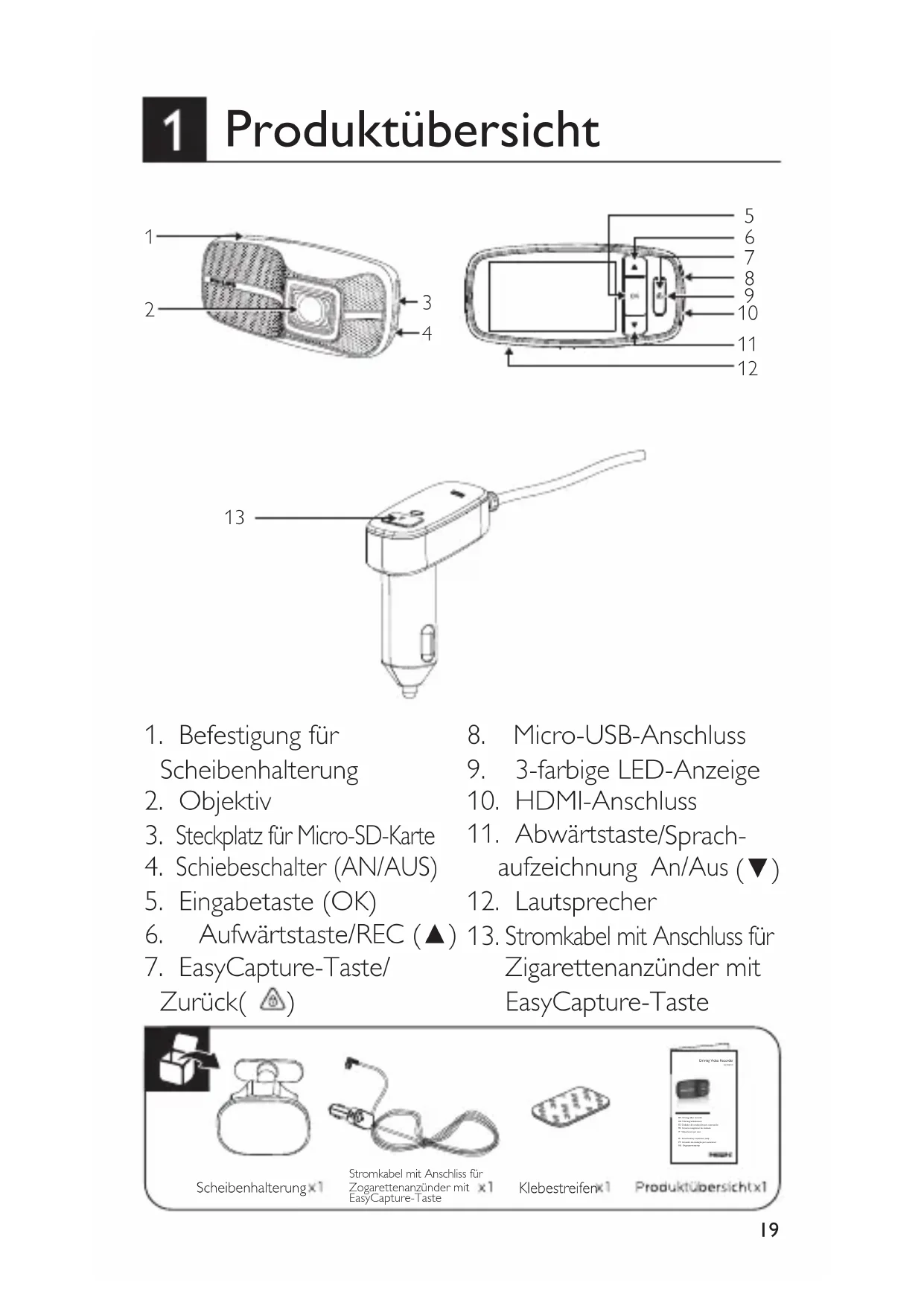

1 Produktübersicht

1 2 3 4

5 6 7 8 9 10 11 12

13

1. Befestigung für Scheibenhalterung
2. Objektiv
3. Steckplatz für Micro-SD-Karte
4. Schiebeschalter (AN/AUS)
5. Eingabetaste (OK)
6. Aufwärtstaste/REC (▲)

7. EasyCapture-Taste/Zurück( 🔒)

8. Micro-USB-Anschluss

9. 3-farbige LED-Anzeige
10. HDMI-Anschluss
11. Abwärtstaste/Sprach- aufzeichnung An/Aus (▼)
12. Lautsprecher
13. Stromkabel mit Anschluss für Zigarettenanzünder mit EasyCapture-Taste

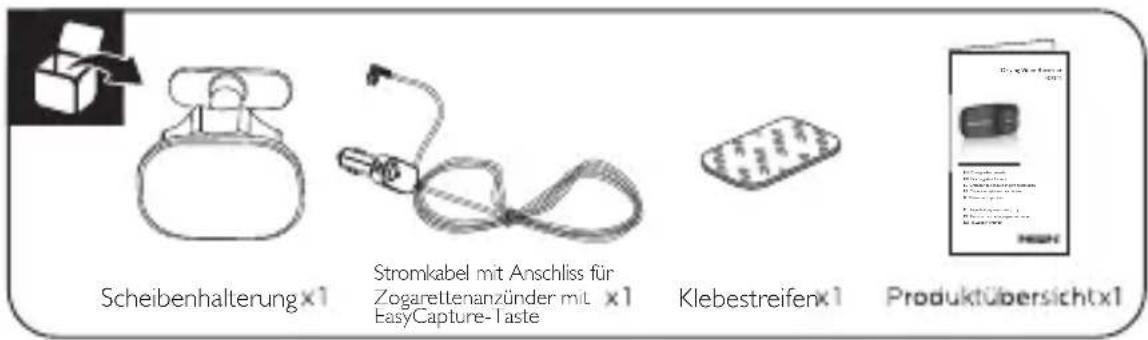

Scheibenhalterung x1 Stromkabel mit Anschliss für Zogarellenanzünder mit EasyCapture-1aste Klebestreifen x1 Produktübersicht x1

2 Kurzanleitung

2.1 Einsetzen der Speicherkarte

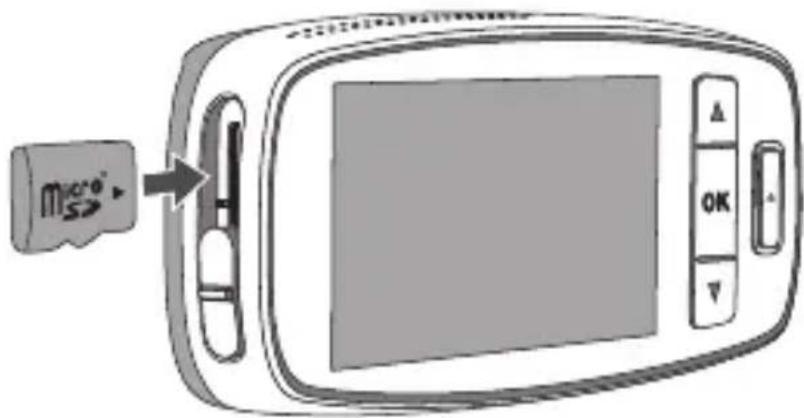

1. Setzen Sie die Speicherkarte mit den Goldkontakten zur Gerätefront ein.
2. Schieben Sie die Speicherkarte so weit in den Schlitz, bis sie einrastet, und schieben Sie den Schalter auf ON (Ein).

micro s2

2.2 Installieren in Fahrzeugen

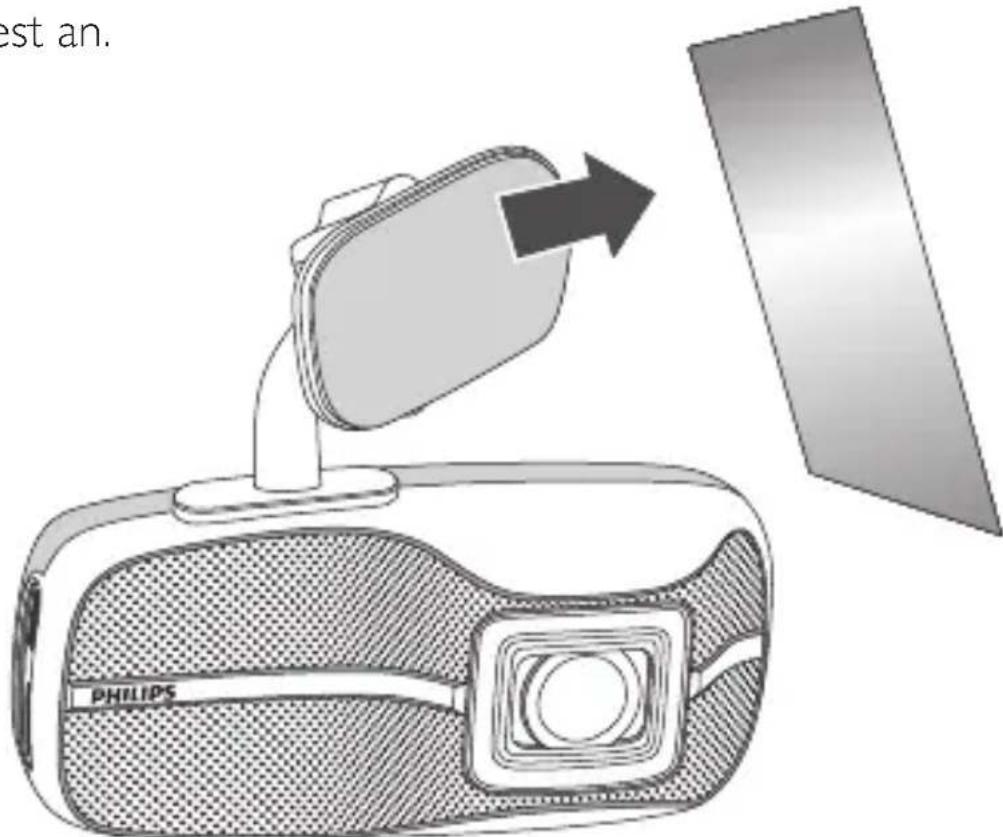

Bringen Sie die Scheibenhalterung am Gerät an. Schieben Sie sie in die Halterung, bis Sie ein "Klicken" hören.

1. Ziehen Sie die Schutzfolie von der selbstklebenden Scheibenhalterung und dem Objektiv ab.

1. Platzieren Sie die Scheibenhalterung an der gewünschten Stelle der Windschutzscheibe und drücken Sie diese fest an.

est an. PHILIPS

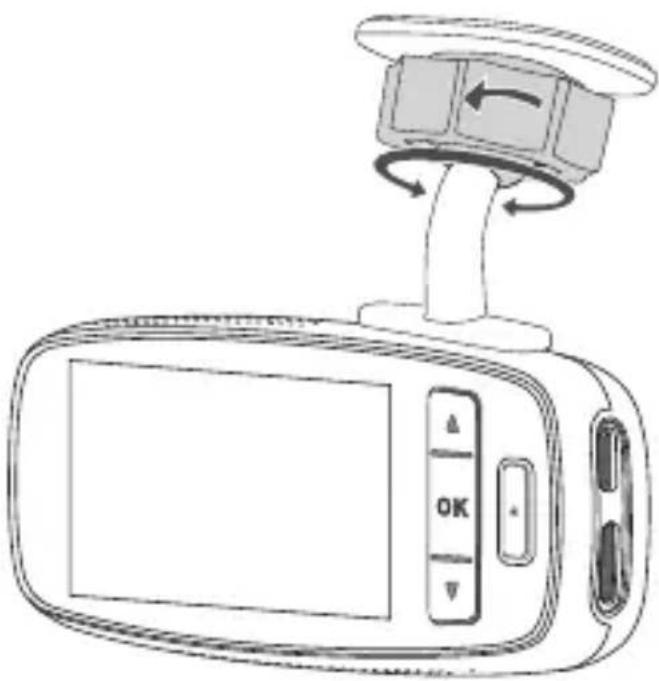

1. Stellen Sie die Position für das Gerät ein. Lösen Sie das Feststellrad, um das Gerät in die korrekte Position zu schwenken. Drehen Sie anschließend das Feststellrad fest, um sicherzustellen, dass das Gerät sicher fixiert ist.

1. Verbinden Sie die Micro-USB-Schnittstelle des Kfz-Lade-adapters mit dem Micro-USB-Anschluss des Geräts.

2. Stecken Sie den Ladeadapter in die Zigarettenanzünderbuchse des Fahrzeugs.

2.3 Automatisches Ein- und Ausschalten

1. Sobald die Zündung des Fahrzeugs eingeschaltet wird, schaltet sich das Gerät automatisch ein.

2. Wenn Sie den Ladeadapter herausziehen, wird das Gerät automatisch ausgeschaltet.

2.4 Manuelles Ein- und Ausschalten

1. Zum Einschalten des Geräts schieben Sie den Schalter auf AN.

2.Zum Ausschalten des Geräts schieben Sie den Schalter auf AUS

2.5 Manuelles Starten/Stoppen der Aufzeichnung

1. Wenn das Gerät auf automatische Aufzeichnung geschaltet ist, drücken Sie ▲, um die Aufzeichnung zu stoppen.

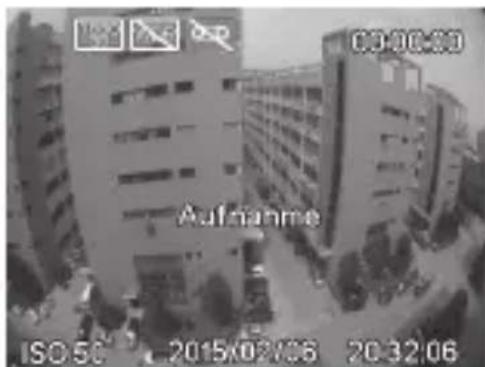

ISO 50-12015/02/06 2032:23 Aufnahme stoppen

1. Wenn sich das Gerät im Aufzeichnungsstopp-Status befindet, drücken Sie ▲ , um das Aufzeichnen eines Videos wieder zu starten.

Aufnahme ISO 50 2015/02/06 2032/06

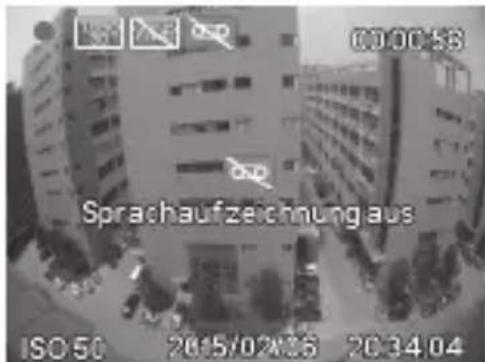

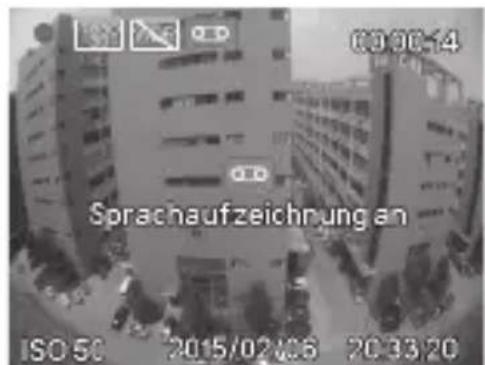

2.6 Einschalten/Ausschalten der manuellen Sprachaufzeichnung

1. Wenn die Sprachaufzeichnung in den Systemeinstellungen aktiviert ist, drücken Sie auf ▼ , um die Sprachaufzeichnung auszuschalten.

C0.00.53 Sprachaufzeichnung aus ISO 50 2015/02/26 2034.04

1. Wenn die Sprachaufzeichnung in den Systemeinstellungen ausgeschaltet ist, drücken Sie auf ▼ , um die Sprachaufzeichnungeinzuschalten.

C030-14 Sprachaufzeichnung an ISO 50 2015/02/06 2033/20

2.7 Entnehmen der Speicherkarte

Schieben Sie den Schalter auf Aus und drücken Sie auf die Speicherkarte, um diese aus dem Steckplatz herauszunehmen.

2.8 Informationen zur Micro-SD-Karte

1. Bitte verwenden Sie eine Micro-SD-Karte mit einer Größe/einem Speicherplatz von mindestens 8 GB, Klasse 6 (bis zu 32 GB).
2. Achten Sie darauf, die Micro-SD-Karte vor der ersten Benutzung mit dem Gerät zu formatieren.
3. Die folgenden Angaben beziehen sich auf die Kartenkapazität und die Aufzeichnungsdauer:

Kapazität der Micro-SD-Karte	Video-Auflösung
	(720P/30FPS)	(720P/60FPS)	(1080P/30FPS)
16GB 260 minuten 170 minuten 160 minuten
32GB 520 minuten 340 minuten 320 minuten

Hinweise:

1. Wenn die Stromversorgung des Fahrzeugs nicht automatisch stoppt, empfiehlt es sich, den Ladeadapter von Hand herausziehen, damit sich die Autobatterie nicht weiter entlädt.
2. Bitte benutzen Sie unseren speziellen Ladeadapter, um Kompatibilitätsprobleme mit dem Gerät zu vermeiden.
3. Wenn das Gerät über USB mit einem PC verbunden ist, ist nur ein Datentransfer möglich.

3 Übersicht über die Benutzeroberfläche

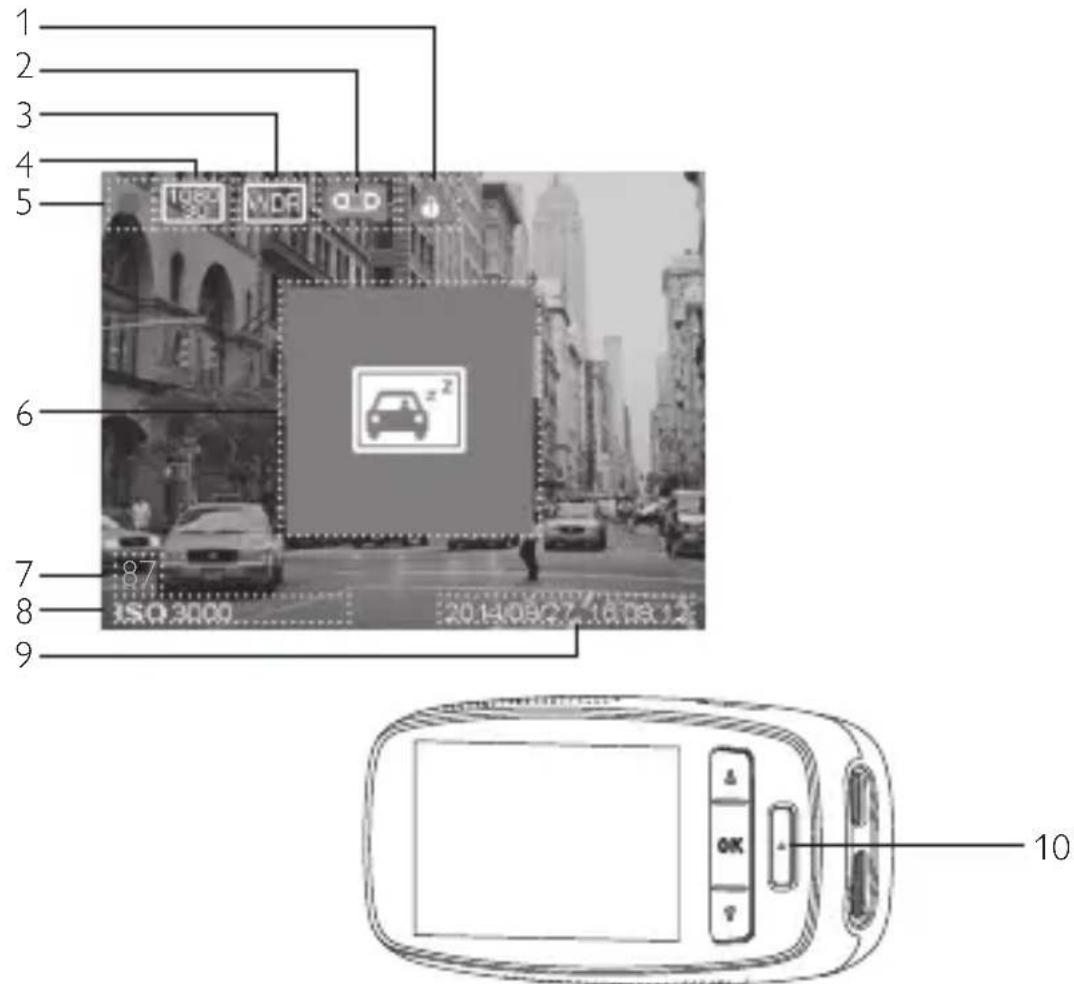

1 2 3 4 5 6 7 8 9 ISO 3000 2014/08/27_16:08:12 10

Nr.	Beschreibung
1	Angabe für Notfall-Aufzeichnung
2	AN/AUS-Schalter für Sprachaufzeichnung
3	WDR-Anzeige (Wide Dynamic Range)
4	Auflösungsanzeige
5	Aufnahme/Stopp-Anzeige
6	Symbol für Warnung vor Müdigkeit d. Fahrers
7	Ermüdungsindex
8	ISO-Wert
9	Datum- und Uhrzeitstempel
10	3-farbige LED-AnzeigeBlau: AufzeichnungsstatusRot: Notfall-AufzeichnungsstatusGrün: Nicht-Aufzeichnungsstatus (beim Starten, Menübedienung)

4 Systemeinstellungen

Drücken Sie auf OK, um die Menüliste aufzurufen, und stellen Sie die verschiedenen Funktionen des Geräts nach Bedarf ein.

4.1 Einstellen von Datum und Uhrzeit

1. Die Taste OK drücken, um das Bildschirmmenü aufzurufen.

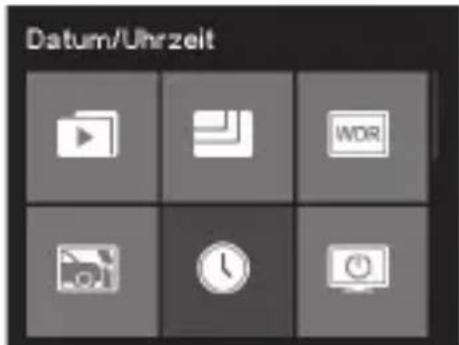

Datum/Uhrzeit

1. Mit den Tasten ▲/▼ die Option Date/Time (Datum/Uhrzeit) auswählen und OK drücken, um das Menü zur Einstellung von Datum und Uhrzeit aufzurufen.

Datum/Uhrzeit 2015 02 06 19 36 11

1. Zum Einstellen des Datum- und Uhrzeitfelds die Taste OK drücken, um das Feld auszuwählen.

2. Mit den Tasten ▲/▼ den gewünschten Wer t auswählen.

3. Die Schritte 3-4 zum Einstellen der anderen Felder wiederholen.

4. Die Tastedrücken, um die Änderungen zu speichern.

4.2 Einstellung der Funktionen

Nr.	Funktion	Menü Symbol	Beschreibung
1	Video		Normaler Betrieb und Notfall-Videodatei, Benutzer kann Videodateien abspielen, auf Pause schalten, löschen, sperren und die Sperre aufheben.
2	Auflösung	Stellen Sie	die Video-Auflösung auf Full HD 1080P(FHD), HD Premium(60FPSHD+) oder HD Premium(HD+) ein.
3	WDR (Wide Dynamic Range)		Einschalten/Ausschalten der WDR-Funktion.

4 Kollisions-Erkennung		Stellen Sie das Niveau der Erkennungsempfindlichkeit auf "hohe Empfindlichkeit", "geringe Empfindlichkeit" oder "aus" ein. Die Funktion zur Kollisions-Erkennung erkennt automatisch Kollisionsereignisse und erstellt ein Notfall-Videoclip. Der Notfall-Videoclip zeigt 30 Sekunden vor und nach der Ereigniserkennung. Die Videodatei wird im Ordner Notfall Aufnahme gespeichert.
5 Datum und Uhrzeit		Stellen Sie Datum und Uhrzeit für das Gerät ein.
6 LCD Auto Abschaltung		Stellen Sie die Zeitdauer bis zum automatischen Ausschalten des Displays ein, oder stellen Sie diese Funktion so ein, dass das Display immer eingeschaltet ist.
7 Formatieren Formatieren		der TF-Karte (Micro SD). Bitte formatieren Sie Ihre Karte mit dem Gerät, bevor Sie sie zum ersten Mal benutzen.
8 Language (Sprache)		Englisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Polnisch und Russisch
9 Sprachaufzeichnung		Einschalten/Ausschalten der Funktion zur Sprachaufzeichnung.
10 EV Wert Manuelle Einstellung des Belichtungswerts.
11 Datumsstempel		Einschalten/Ausschalten der Datum- und Uhrzeitangabe auf dem Video.
12 Bewegungs-Erkennung		Schalten Sie das Gerät ein, um den Modus zur Bewegungs-Erkennung zu aktivieren.Die Funktion erkennt Bewegungen im vorderen Sichtfeld.Wenn eine Bewegung erkannt wird, wird sofort eine kontinui-erliche Aufzeichnung von 20 Sekunden gestartet. Wenn in den 20 Sekunden eine Bewegung erkannt wird,verlängert sich die Aufzeichnungsdauer vom Zeitpunkt der Aktivierung an um weitere 20 Sekunden.
13 Warnung vor Müdigkeit d. Fahrers		Einschalten/Ausschalten der Funktion zur Warnung bei Fahrerermüdung.
14 Standardeinstellung		Hiermit werden alle Geräte-Einstellungen auf die werkseigenen Standardeinstellungen zurückgesetzt.
15 Über Firmware Version		und zugehörige Produktinformationen.

5 Bedienungsanweisung

5.1 Aufzeichnen von Videos

5.1.1 Video-Aufzeichnung

Sobald die Zündung des Fahrzeugs eingeschaltet wird, schaltet sich das Gerät automatisch ein und beginnt mit der Aufzeichnung. Die Aufzeichnung stoppt automatisch, wenn die Zündung des Fahrzeugs ausgeschaltet wird. Oder drücken Sie ▲ , um die Aufzeichnung jederzeit manuell zu stoppen.

ISO 3000 28/08/27 16:08:12

5.1.2 Notfall-Aufzeichnung

1. Wenn die Funktion zur Kollisionserkennung aktiviert ist, wird das Gerät automatisch jedes Kollisionsereignis erkennen und eine Notfall-Videodatei erstellen. Der Notfall-Videoclip zeigt 30 Sekunden vor und nach der Ereigniserkennung. Die Videodatei wird im Ordner Notfall Aufnahme gespeichert.

2. Während der Videoaufnahme können Sie manuell eine Notfall-Aufzeichnung erstellen, um eine Videodatei von einem möglicherweise bevorstehenden Ereignis zu sichern; die EasyCapture-Tasten ⚠️ befinden sich am Gerät oder am Zigarettenanzünder-Adapter.

3. Die Taste ▲ drücken, um die manuelle Notfall-Aufzeichnung zu starten.

4. △Oben rechts auf dem Bildschirm erscheint das Symbol △um anzugeben,dass eine Notfall-Aufzeichnung läuft.

5. Das System erstellt automatisch eine Notfall-Videodatei. Die Videodatei wird im Ordner Notfall Aufnahme gespeichert.

5.2 Wiedergabe von Videos

1. Auf OK drücken, um das Menü aufzurufen.

2. Mit den Tasten ▲/▼ die Option "Video" auswählen und auf OK drücken.

3. Mit den Tasten ▲/▼ die Option "Normale Aufzeichnung" auswählen und auf OK drücken.

4. Mit den Tasten ▲/▼ nach der gewünschten Videodatei suchen, auf OK drücken und dann "Abspielen" auswählen, um das gewünschte Video abzuspielen.

5. Während der Wiedergabe des Videos "OK" drücken, um die Wiedergabe zu unterbrechen (Pause). Die Taste ▲ für schnellen Vorlauf drücken, die Taste ▼ für schnellen Rücklauf drücken, die Notfall-Taste drücken, um zurückzukehren.

5.3 Löschen von Videos

1. Mit den Tasten ▲/▼ nach der gewünschten Videodatei suchen, die Taste OK drücken, und dann "Löschen" auswählen, um die Videodatei zu löschen.

Video

Video Abspielen Sperren Löschen

Löschen Löschen Alles Löschen

1. Mit der Option "Alles Löschen" werden alle nicht gesperrten Videodateien gelöscht.

Löschen Löschen Alters Löschen

1. Auf dem Bildschirm wird eine Bestätigungsmeldung angezeigt. Mit den Tasten ▲/▼ die Option "Ja" wählen und die Taste OK drücken, um den Löschvorgang zu bestätigen.

5.4 Schützen von Videos

Zum Schützen der Videos gegen Überschreiben.

1. Mit den Tasten ▲/▼ nach den Videodateien suchen und auf OK drücken.

2. Mit den Tasten ▲/▼ die Option "Sperren" auswählen und auf OK drücken.

3. Jetzt wird automatisch wieder die Videoliste angezeigt und das ausgewählte Video ist geschützt.

Video Abspielen Sparran Löschen

1. Gehen Sie ebenso vor, um die Sperre von Videodateien aufzuheben.

6

Zusätzliche Funktionen

6.1 Warnung vor Müdigkeit d. Fahrers

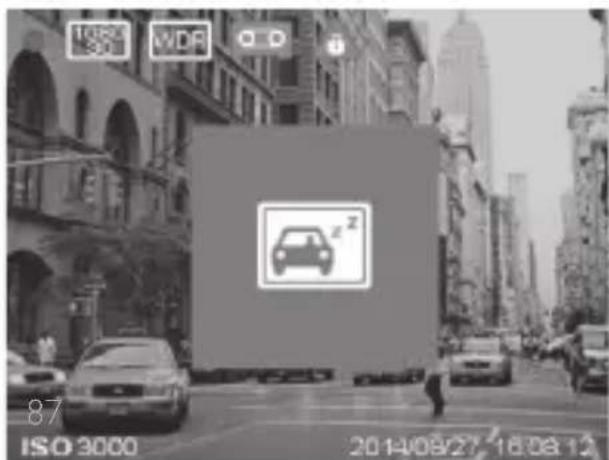

Um dem Fahrer zu helfen, seine Ermüdung im Auge zu behalten, zeigt ein Ermüdungsindex den Fortschritt der Ermüdung an, wobei physiologische Parameter und streckenbezogene Parameter wie Tageszeit und Dauer der Fahrt berücksichtigt werden. Das Gerät warnt den Fahrer, wenn der Ermüdungsindex 80 erreicht, und auch alle zwei Stunden während der Fahrt.

Wenn die Funktion eingeschaltet ist, wird der Ermüdungsindex auf auf dem Bildschirm angezeigt. Wenn der Ermüdungsindex kleiner als 60 ist, wird der Wert auf dem Bildschirm in Grün angezeigt. Bevor der Ermüdungsindex 80 erreicht, wird der Wert auf dem Bildschirm in Gelb angezeigt und es ertönt ein Warnton. Wenn der Ermüdungsindex 80 überschreitet, wird der Wert auf dem Bildschirm in Rot angezeigt, es ertönen 3 Warntöne und ein Ermüdungssymbol erscheint, um den Benutzer zu warnen. (Die Systemzeit muss korrekt eingestellt sein, wenn der Benutzer die Funktion zur Warnung bei Fahrerermüdung einschaltet.)

ISO 3000 87 ISO 3000 2014/08/27 16:08:12

6.2 Easy Capture-Funktion

Philips EasyCapture stellt sicher, dass Sie immer Zugriff auf eine Taste zur Notfall-Aufzeichnung haben, um alles aufzunehmen und zu speichern, was auf der Straße passiert: eine klar gekennzeichnete Taste am Gerät und eine am Zigarettenanzünder-Adapter. Drücken Sie einfach die EasyCapture-Taste (Nr. 13, Produktübersicht), um einen Videoclip von bis zu 6 Minuten für den Zeitraum vor und nach dem Drücken der Notfall-Taste zu erstellen und zu schützen. Die aufgezeichnete Datei wird geschützt und kann erst gelöscht werden, wenn die Sperre im Ordner der Notfall-Dateien manuell aufgehoben wird oder wenn der Ordner mit den Notfall-Dateien voll ist. Die Anzahl der Dateien hängt von der Größe der SD-Karte ab.

7 Technische Daten

Funktionen	Automatische AufzeichnungKollisions-Erkennung und Schutz der Notfall-DateiNahtlose SchleifenaufzeichnungAutomatische BelichtungAutomatischer WeißabgleichDatum- und UhrzeitstempelLCD Auto AbschaltungWarnung bei Fahrerermüdung mit ErmüdungsindexEasyCapture-Tasten für Notfall-AufzeichnungWeitwinkelErweiterte Nachtsicht
Bildsensor 2.1 Mega-Pixel CMOS
Video-Auflösung	Full HD(1920x1080p) bei 30 Einzelbildem/SekundeHD Premium(1280x720p) bei 60 Einzelbildem/SekundeHD Premium(1280x720p) bei 30 Einzelbildem/Sekunde
Display 2,7-Zoll-LCDBlendenbereich F/#2.0
Objektiv mit fester Brennweite	7G Weitwinkelobjektiv, FOV 156 (Diagonal).MOV
Dateiformat	PCM Audio-Kompression /H.264Video-Kompression
Schreib-Lese-Speicher (RAM)	64Mx16bit (1Gbits) DDR3 SDRAM
Interner Speicher 32Mb SPI Flash
Aufzeichnungsmedien (externer Speicher)	Micro-SD-Karte (Klasse 6 oder höher, bis zu 32 GB)
Aufzeichnungsdauer	160 Minuten bei 16 GB für full HD320 Minuten bei 32 GB für full HD
Haltezeit 5 Tage
Betriebstemperatur	-10°C ~ 65°C
Lagertemperatur	-20°C ~ 70°C
Zubehör	Micro USB Kfz-Ladeadapter, 3M Montage winkel, Kurzanleitung
Schnittstelle	Micro USB 2.0, HDMI, Micro SD Slot, Mikrofon, Lautsprecher
Sprachen	Englisch, Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Polnisch und Russisch
Stromversorgung	12-24V/5V 1A Kfz-Adapter mit EasyCapture-Aufzeichnungstaste

Maße (LxBxH) 106,7 × 50,0 × 32,5 mm
