KÄYTTÖOHJE ADR810 PHILIPS

| Tuotteen osat....5 |
2 Pikaohje....52

2.1 Muistikortin asettaminen....52
2.2 Asennus ajoneuvoon....52

2.3 Virta päälle/pois automaattisesti....54
2.4 Virta päälle/pois manuaalisesti....54
2.5 Tallennuksen käynnistys/pysäytys manuaalisesti .....55
2.6 Äänitallennus päälle/pois manuaalisesti....56
2.7 Muistikortin poistaminen....56
2.8 Tietoja MicroSD-kortista....56

3 Käyttöliittymä....57
4 Järjestelmäasetukset....58

4.1 Päivämäärän ja ajan asetus....58
4.2 Toimintojen asetukset....58

5 Käyttöohjeet....60

5.1 Videoiden tallentaminen....60
5.2 Videoiden toistaminen....60

5.3 Videoiden poistaminen....61
5.4 Videoiden suojaaminen....62

6 Lisätoiminnot....63

6.1 Kuljettajan väsymyksen tunnistus....63
6.2 EasyCapture-toiminto....64

7 Tekniset tiedot....65

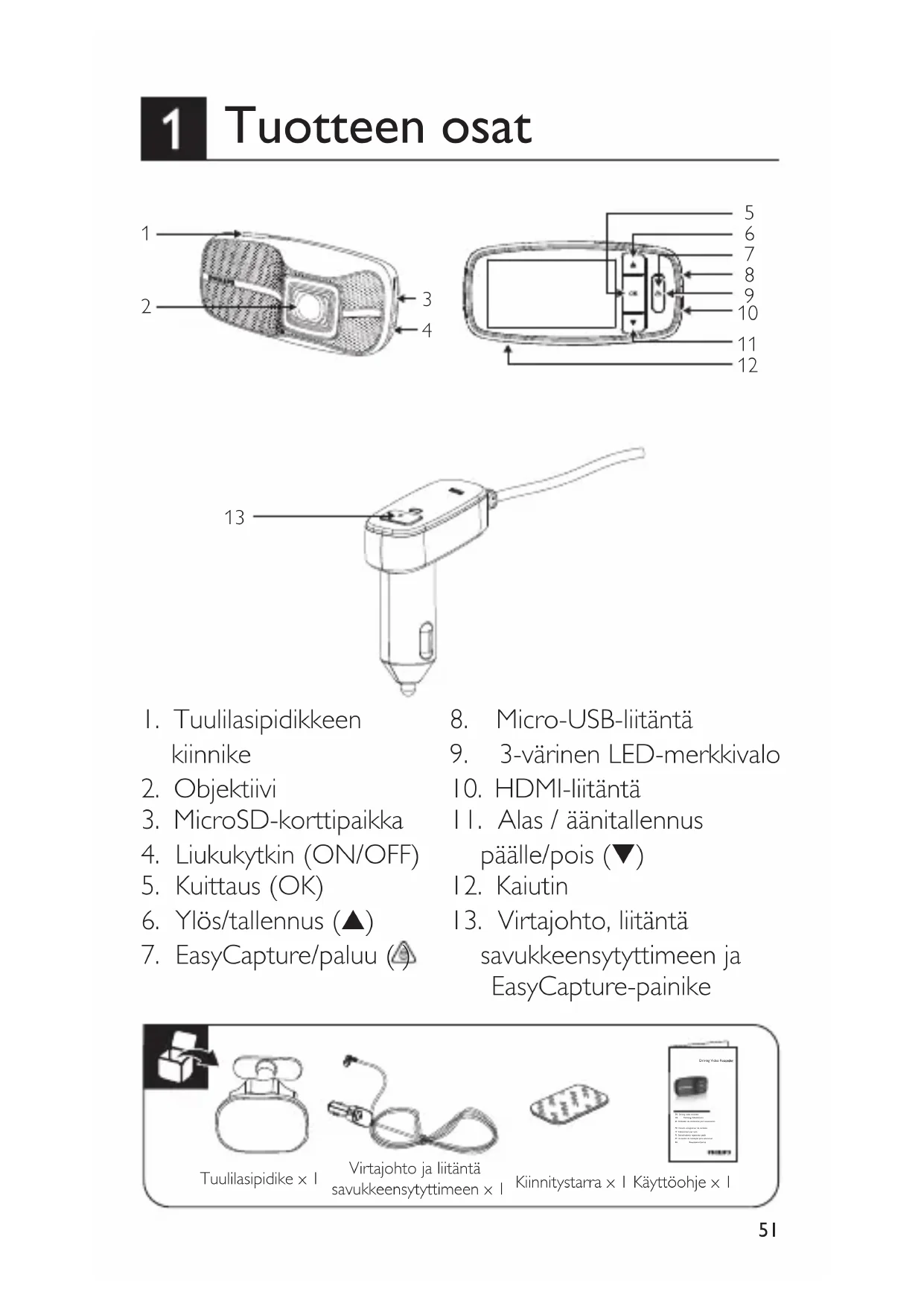

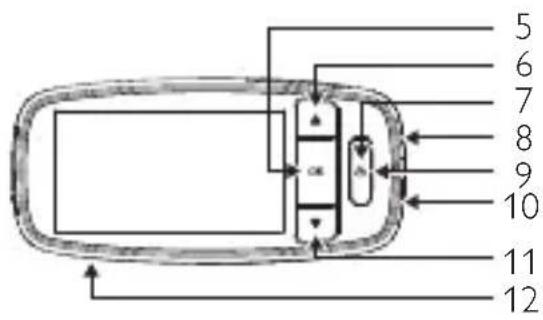

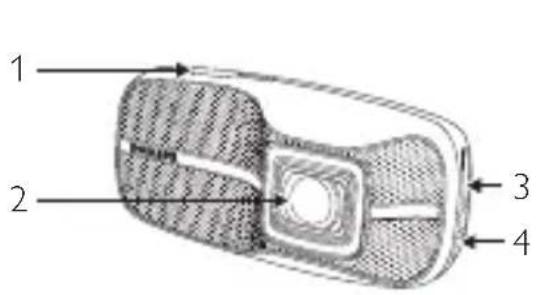

1 Tuotteen osat

1 2 3 4

5 6 7 8 9 10 11 12

13

I. Tuulilasipidikkeen kiinnike
2. Objektiivi
3. MicroSD-korttipaikka
4. Liukukytkin (ON/OFF)
5. Kuittaus (OK)
6. Ylös/tallennus (▲)
7. EasyCapture/paluu ( )

1. Micro-USB-liitäntä

2. 3-värinen LED-merkkivalo

3. HDMI-liitäntä
   I I. Alas / äänitallennus päälle/pois (▼)

4. Kaiutin

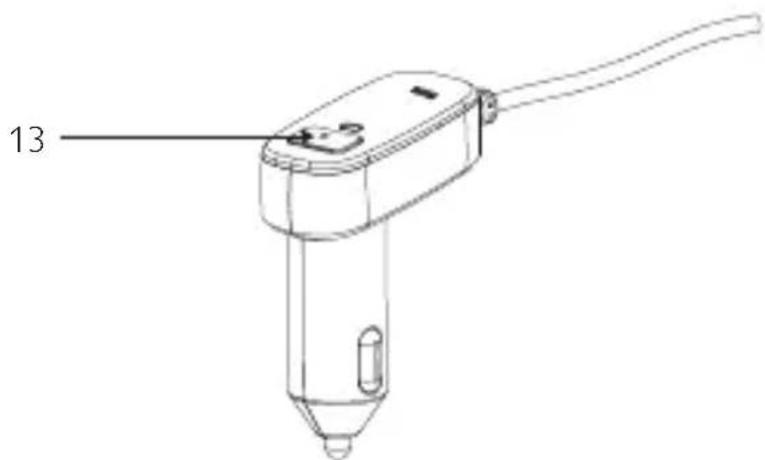

5. Virtajohto, liitäntä savukkeensytyttimeen ja EasyCapture-painike

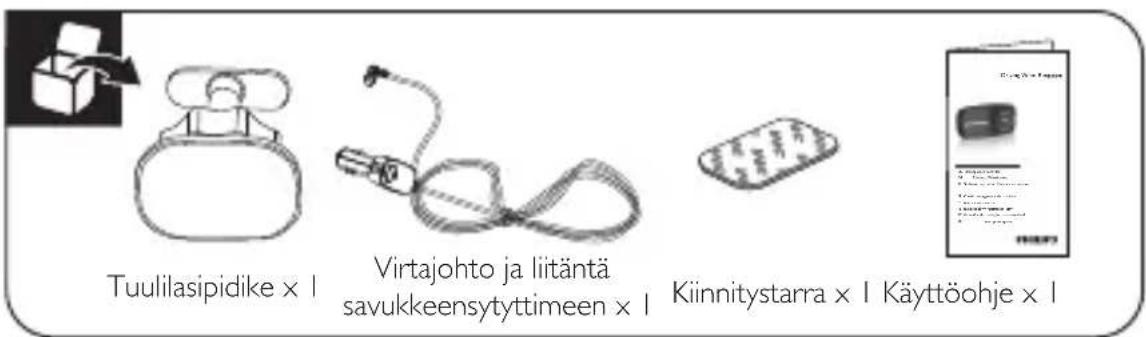

Tuulilasipidike x | Virtajohto ja liitäntä savukkeensytyttimeen x | Kiinnitystarra x | Käyttöohje x |

2 Pikaohje

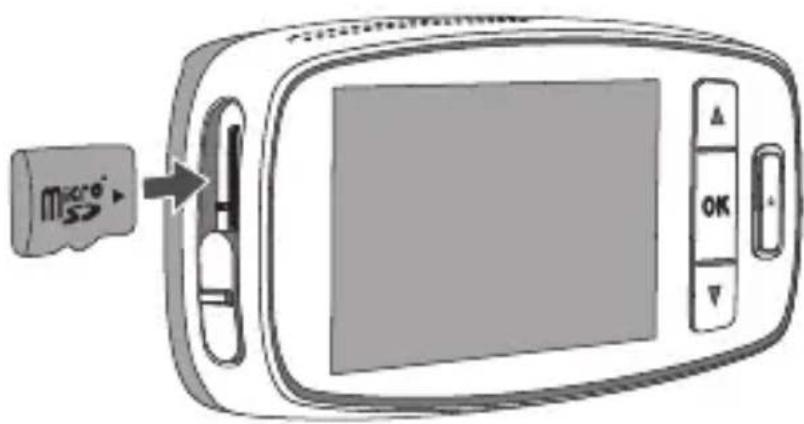

2.1 Muistikortin asettaminen

I. Aseta muistikortti sisään niin, että kultakoskettimet tulevat kohti laitteen etupuolta.

1. Työnnä muistikorttia, kunnes se loksahtaa paikalleen, ja liu'uta kytkin ON-asentoon (päälle).

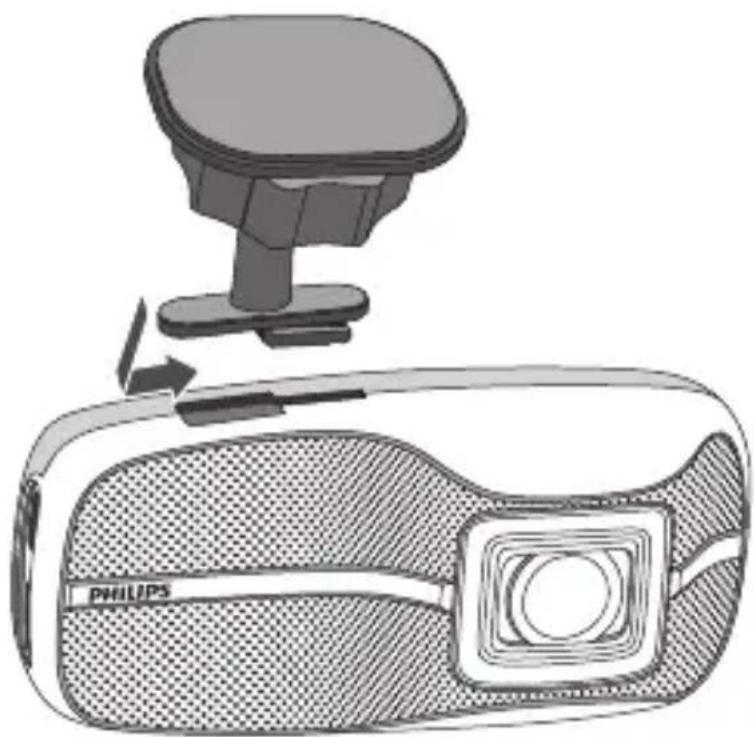

2.2 Asennus ajoneuvoon

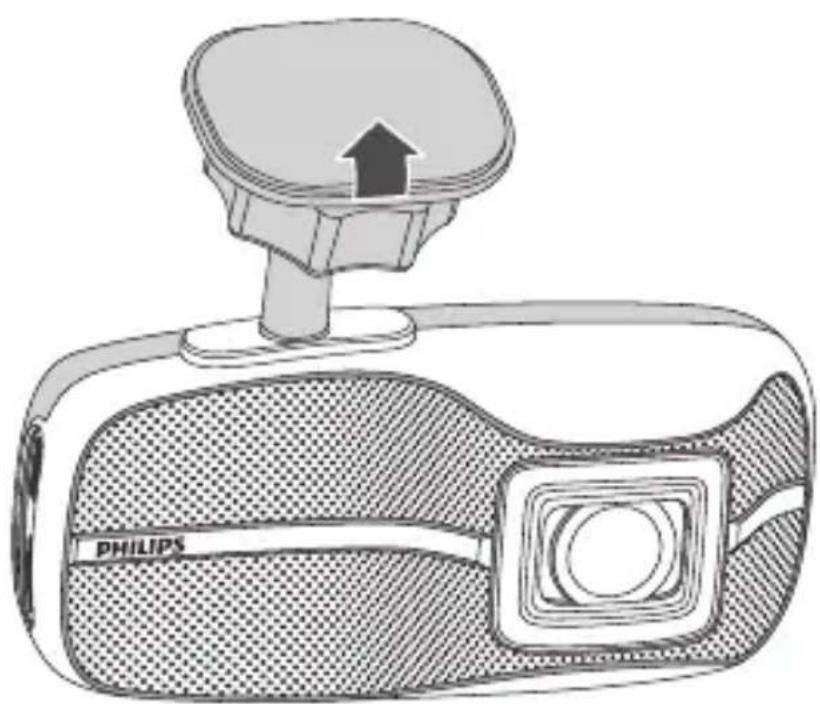

Kiinnitä tuulilasipidike laitteeseen työntämällä sitä kiinnikkeeseen, kunnes kuuluu loksahdus.

1. Irrota suojakalvo pidikkeen tarrasta ja objektiivista.

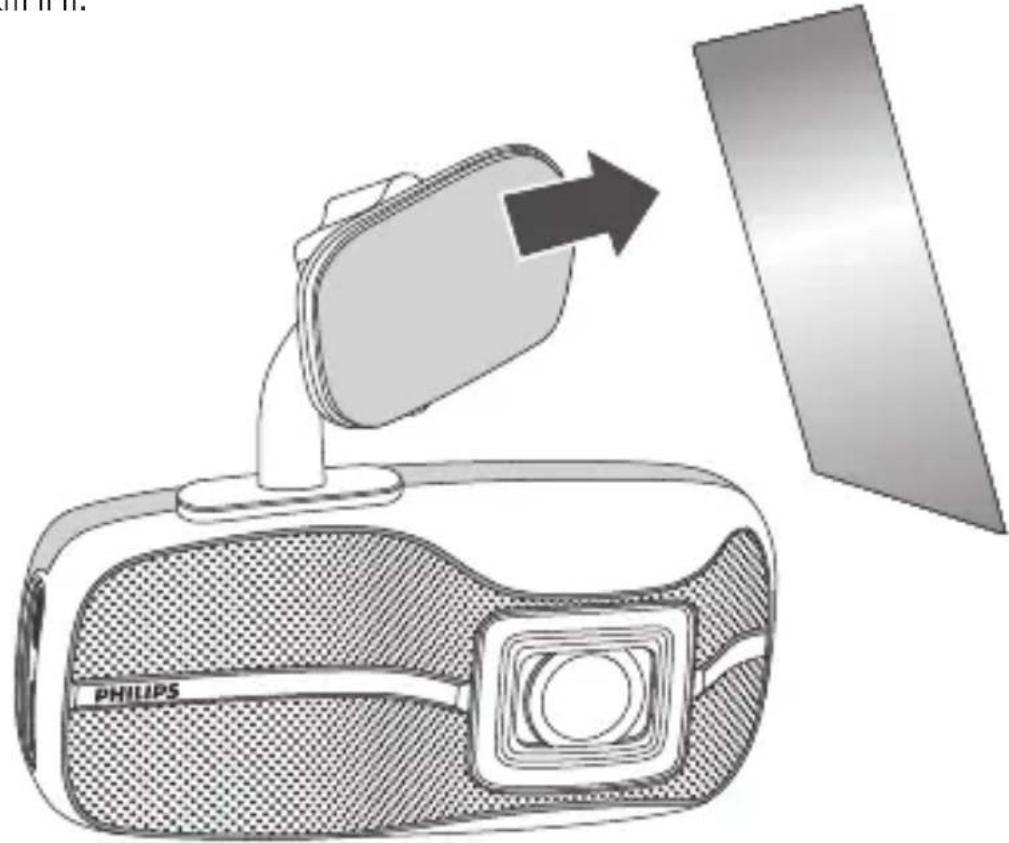

1. Aseta tuulilasipidike haluttuun kohtaan tuulilasille ja paina kiinni.

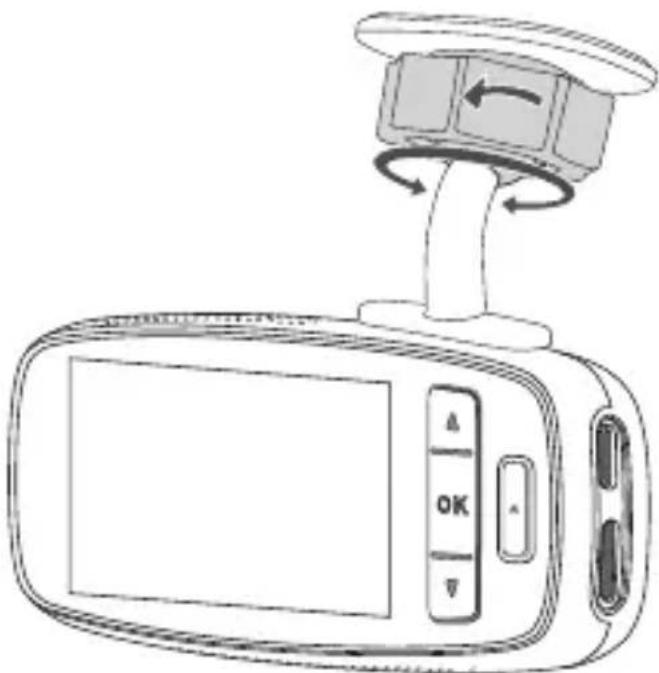

1. Säädä laitteen asento. Löysää säätönuppia, jotta saat käännettyä laitteen oikeaan asentoon. Varmista sitten säätönuppia kiristämällä, että laite on pysyy säädetyssä asennossa.

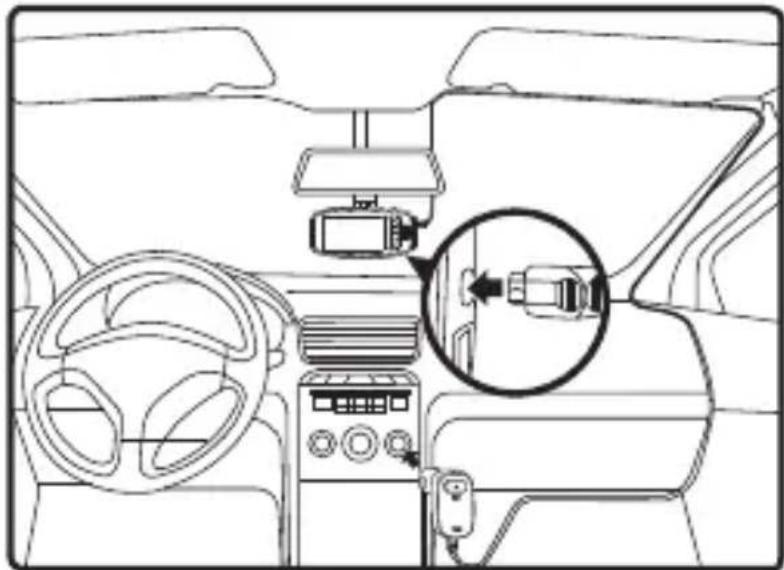

1. Liitä autolaturin Micro-USB-liitin laitteen Micro-USB-liitäntään.

2. Kytke autolaturi ajoneuvon savukkeensytyttimen pistorasiaan.

2.3 Virta päälle/pois automaattisesti

I. Kun ajoneuvoon kytketään virta, laite käynnistyy automaattisesti.

1. Jos autolaturi irrotetaan, laite kytkeytyy automaattisesti pois toiminnasta.

2.4 Virta päälle/pois manuaalisesti

I. Käynnistä laite liu'uttamalla kytkin ON-asentoon.

1. Kytke laite pois toiminnasta liu'uttamalla kytkin OFF-asentoon.

2.5 Tallennuksen käynnistys/pysäytys manuaalisesti

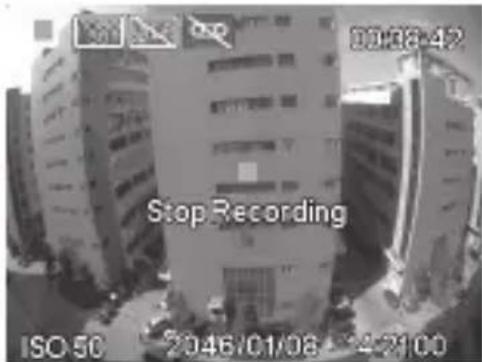

I. Kun laite on automaattisessa tallennustilassa, pysäytä tallennus painamalla ▲.

Stop Recording ISO 50 2046/01/08 14:21:00

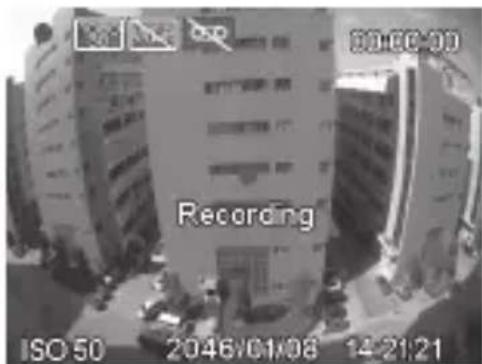

1. Kun tallennus on pysäytetty, aloita tallennus uudestaan painamalla ▲.

ISO 50 2046/01/08 14:21:21 Recording

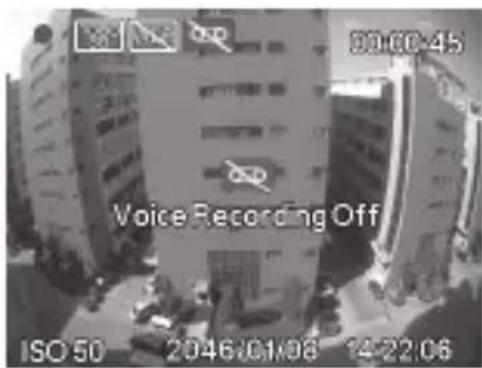

2.6 Äänitallennus päälle/pois manuaalisesti

I. Kun järjestelmäasetuksissa on äänitallennus aktivoituna, kytke se pois toiminnasta painamalla ▼.

90:00:45 Voice Recording Off ISO 50 2046/01/08 14:22:06

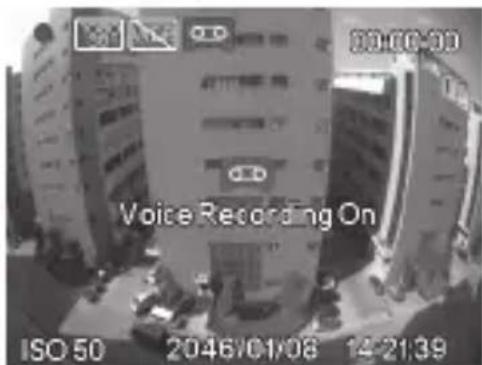

1. Kun järjestelmäasetuksissa on äänitallennus asetettu pois toiminnasta, käynnistä se painamalla ▼.

2.7 Muistikortin poistaminen

Liu'uta kytkin OFF-asentoon, ja ota muistikortti ulos korttipaikasta painamalla muistikorttia.

2.8 Tietoja MicroSD-kortista

I. Käytä luokan 6 MicroSD-korttia, jossa on vähintään
8 Gt tallennustilaa (enintään 32 Gt).
2. Huomaa, että MicroSD-kortti on alustettava laitteella ennen käyttöönottoa.
3. Kortin kapasiteetti ja tallennusaika:

MicroSD-kortin kapasiteetti	Videon resoluutio
	(720P/30FPS)	(720P/60FPS)	(1080P/30FPS)
16 Gt 260	min 170 min	160 min
32 Gt 520	min 340 min	320 min

Ohjeita:

I. Jos auton virransyöttö ei katkea automaattisesti, on suositeltavaa irrottaa autolaturi manuaalisesti, jotta auton akku ei purkaannu.
2. Käytä erityistä Philips-autolaturia, joka on varmasti yhteensopiva laitteen kanssa.
3. Kun laite kytketään USB-liittimellä tietokoneeseen, vain tiedonsiirto on mahdollista.

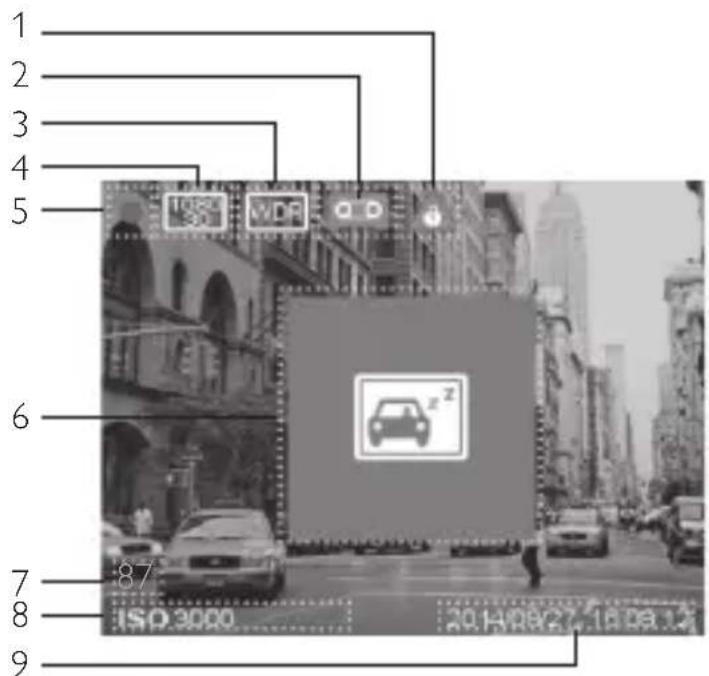

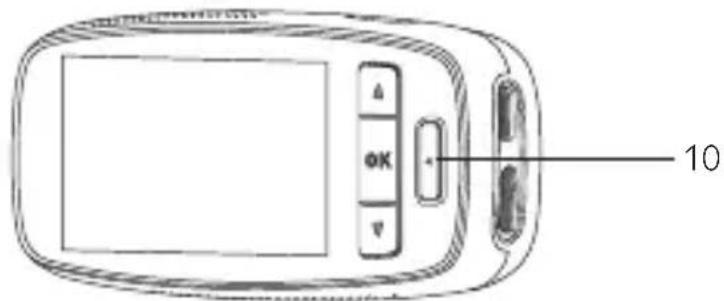

3 Käyttöliittymä

1 2 3 4 5 6 7 8 ISO 3000 ISO 3000 20.14 p2.7.16 da 12

10

Nr	Kuvaus
1	Hätätallennuksen ilmaisin
2	Äänitallennus päälle/pois
3	WDR-ilmaisin (Wide Dynamic Range, laaja kuvadynamiikka)
4	Resolution ilmaisin
5	Tallennuksen/pysäytyksen ilmaisin
6	Kuljettajan väsymyksen tunnistuksen kuvake
7	Väsymystaso
8	ISO-arvo
9	Päivämäärä-/aika
10	3-värinen LED-merkkivaloSininen: tallennustilaPunainen: hätätallennustilaVihreä: ei tallennusta (käynnistyksessä, käytettäessä valikkoa tai muussa erikoistilanteessa)

4 Järjestelmäasetukset

Painamalla OK saat näkyviin valikon, josta voit tehdä laitteen eri toimintojen asetuksia.

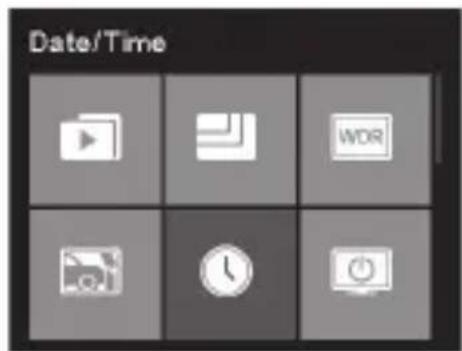

4.1 Päivämäärän ja ajan asetus

I. Avaa näyttövalikko painamalla OK.

Date/Time

1. Valitse päivämäärän/ kellonajan (Date/Time) asetustoiminto painikkeilla ▲/▼, ja siirry päivämäärän ja kellonajan asetusvalikkoon painamalla OK.

Date/Time 2015 02 26 19 44 53

1. Saat päivämäärän ja kellonajan asetuskentän valittua painamalla OK.
2. Valitse painikkeilla ▲/▼ haluttu arvo.
3. Aseta muut kentät toistamalla vaiheita 3–4.
4. Tallenna muutokset painamalla ^® .

4.2 Toimintojen asetukset

Nro	Toiminto Valikko- kuvake	Kuvaus
1	Video Voit käyttää normaaleja ja hätätallennustiedostoja:	toistaa, keskeyttää, poistaa ja lukita videotiedostoja ja avata videotiedostojen lukituksia.
2	Resoluutio Aseta videom	resoluutio: Full HD 1080 p (FHD), HD Premium (60 fps HD+) ja HD Premium (HD+).
3	WDR (Wide Dynamic Range)	Kytke WDR-toiminto päälle/pois.
4 Törmäyk-sentunnistus		Valitse tunnistusherkkyyden taso: erittäin herkkä (high sensitivity) / keskitaso (middle sensitivity) / alhainen herkkyys (low sensitivity) / pois toiminnasta (off).Törmäyksentunnistustoiminto tunnistaa automaattisesti törmäystilanteet ja luo hätävideotallenteen. Hätätallenne alkaa 30 sekuntia ennen törmäyksen havaitsemista ja päättyy 30 sekuntia sen jälkeen. Videotiedosto tallentuu hätätallennekansioon(Emergency Record).
5 Päivämäärä/aika		Aseta laitteeseen päivämäärä ja kellonaika.
6 Näytön automaatti-sammutus		Aseta aika, jonka jälkeen näyttö sammuu automaattisesti, tai aseta näyttö jatkuvasti päällä olevaksi.
7 Alustus Alusta TF-kortti (MicroSD). Alusta kortti laitteella ennen kortin käyttöönottoa.
8 Kieli Englanti, ranska-saksa, italia, espanja, portugali, puola ja venäjä.
9 Ääni-tallennus		Kytke äänitallennustoiminto päälle/pois.
10 EV-arvo Säädä valotusarvo manuaalisesti.
11 Päivämäärä-merkintä		Kytke videon päivämäärä- ja aikamerkintä päälle/pois.
12 Liike-tunnistus		Aktivoi liiketunnistustila kytkemällä laite toimintaan.Toiminto tunnistaa liikkeet edessä. Kun havaitaan liikettä, 20 sekunnin jatkuva tallennus käynnistyy välittömästi. Jos 20 sekunnin aikana havaitaan liikettä, tallennus jatkuu aktivointiajankohdasta vielä toiset 20 sekuntia.
13 Kuljettajan väsymyksen tunnistus		Kytke kuljettajan väsymyksen tunnistustoiminto päälle/pois.
14 Tehdasasetukset		Palauta kaikki laitteen asetukset tehdasasetuksiin.
15 Tiedot Laiteohelmiston [GWKB] versio ja asianmukaiset tuotetiedot.

5 Käyttöohjeet

5.1 Videoiden tallentaminen

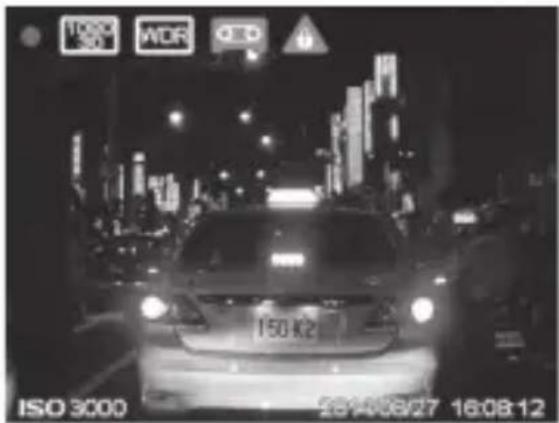

5.1.1 Normaali tallennus

Kun ajoneuvoon on kytketty virta, laite käynnistyy automaattisesti ja alkaa tallentaa. Tallennus pysähtyy automaattisesti, kun ajoneuvon virransyöttö katkaistaan. Tallennuksen voi myös pysäyttää koska tahansa manuaalisesti painamalla ▲.

WDR CEO ISO 3000 28/4/08/27 16:08:12

5.1.2 Hätätallennus

1. Kun törmäyksentunnistustoiminto on aktivoituna, laite tunnistaa automaattisesti törmäystilanteet ja luo hätävideotallenteen. Hätätallenne alkaa 30 sekuntia ennen törmäyksen havaitsemista ja päättyy 30 sekuntia sen jälkeen. Videotiedosto tallentuu hätätallennekansioon (Emergency Records).

2. Normaalin tallennuksen aikana voit luoda manuaalisesti hätätallenteen, jolla varmistat videotallenteen mahdollisesti tapahtumassa olevasta tilanteesta. Käytä tällöin EasyCapture-painikkeita ⚠️, jotka sijaitsevat laitteessa ja savukkeensytyttimen sovittimessa.

3. Käynnistä manuaalinen hätätallennus painamalla .

4. ükuvake ilmestyy näytön oikeaan yläreunaan ilmaisemaan, että hätätallennus on käynnissä.

5. Järjestelmä luo automaattisesti hätävideotiedostoja, jotka tallentuvat hätätallennekansioon (Emergency Records).

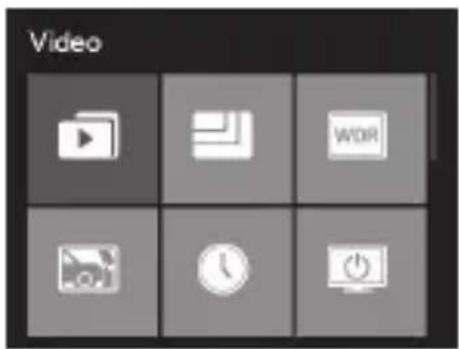

5.2 Videoiden toistaminen

I. Siirry valikkoon painamalla OK.

1. Valitse painikkeilla ▲/▼ video, ja paina OK.

2. Valitse painikkeilla ▲/▼ normaali tallennus (Normal), ja paina OK.

3. Etsi painikkeilla ▲/▼ haluamasi video, ja paina OK. Katso sitten haluamasi video valitsemalla Play.

4. Keskeytä videoon katselu (pause) painamalla OK. Painikkeella ▲ saat kelattua eteenpäin, painikkeella ▼ taaksepäin. Palaa painamalla hätäpainiketta.

Video WDR

5.3 Videoiden poistaminen

I. Etsi painikkeilla ▲/▼ video, jonka haluat poistaa, ja paina OK. Poista sitten videotiedosto valitsemalla Delete.

1. Poista kaikki lukitsemattomat videotiedostot valitsemalla Delete All.
2. Näytölle ilmestyy varmistuskysely. Valitse painikkeilla

▲/▼ YES, ja vahvista poisto painamalla OK.

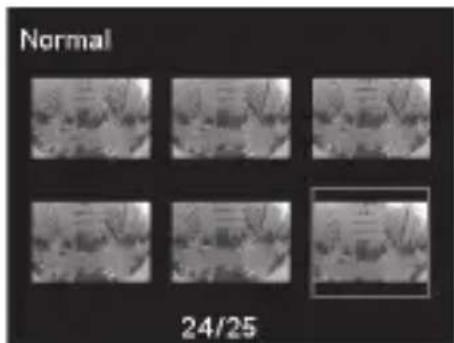

5.4 Videoiden suojaaminen

Suojaa videoita päälletallentamiselta.

I. Etsi videotiedostot painikkeilla▲/▼, ja paina OK.

1. Valitse painikkeilla ▲/▼ Lock, ja paina OK.

1. Järjestelmä palaa automaattisesti videoluetteloon, ja valittu video on suojattu.

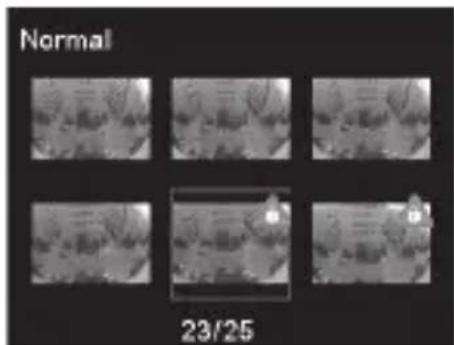

Normal 23/25

1. Toimi samalla tavalla, kun haluat poistaa videotiedostojen lukituksen.

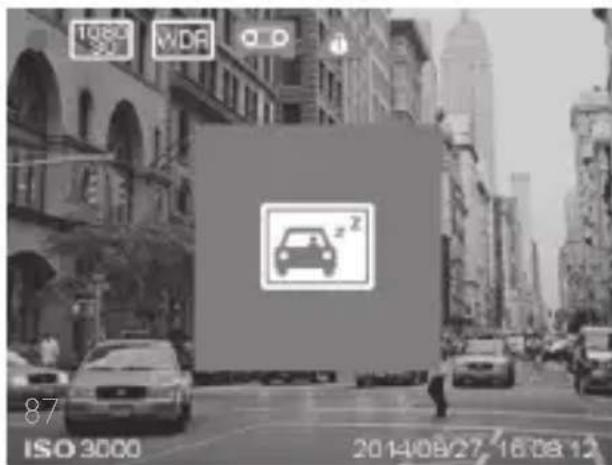

6.1 Kuljettajan väsymyksen tunnistus

Näytöllä näkyy kuljettajan väsymystason kehittyminen avuksi vireystilan hallintaan. Toiminto huomioi fysiologiset ja matkakohtaiset tekijät, kuten vuorokauden ajan ja ajon keston. Laite varoittaa kuljettajaa, kun väsymystaso saavuttaa arvon 80, ja myös kahden ajotunnin välein.

Kun toiminto on kytkettynä päälle, väsymystaso näkyy näytöllä. Jos väsymystaso on alle 60, näytöllä näkyy arvo vihreänä. Ennen kuin väsymystaso saavuttaa arvon 80, arvo näkyy keltaisena ja kuuluu varoitusääni. Kun väsymystaso on yli 80, arvo näkyy punaisena, kuuluu kolme varoitusääntä ja näytölle ilmestyy kuvake varoittamaan kuljettajaa. (Järjestelmän ajan täytyy olla asetettuna oikein, kun käyttäjä kytkee kuljettajan väsymyksen tunnistustoiminnon päälle.)

1080 90 WDR 0.0 i 87 ISO 3000 2014/09/27 16:08:12

6.2 EasyCapture-toiminto

Philips EasyCapture -toiminto varmistaa, että sinulla on aina hätätallennuspainike käden ulottuvilla, jotta voit tallentaa kaikki tapahtumat tien päällä. Yksi selkeästi merkitty painike sijaitsee laitteessa ja toinen savukkeensytyttimen sovittimessa. Paina vain EasyCapture-painiketta (nro 13 tuotteen osissa), kun haluat tallentaa ja suojata videon, joka kestää yhteensä enintään 6 minuuttia ennen hätäpainikkeen painamista ja sen jälkeen. Tallennetiedosto suojataan, eikä sitä voida poistaa, jollet käy manuaalisesti poistamassa tiedoston lukitusta hätätallenteiden kansiosta tai jollei hätätallenteiden kansio ole täynnä. Tiedostojen määrä riippuu SD-kortin koosta.

7 Tekniset tiedot

	Automaattinen tallennusTörmäyksentunnistus ja hätätiedostojensuojausJatkuva silmukkatallennus
	Automaattinen valotusAutomaattinen valkotasapaino
Toiminnot	Päivämäärä- ja aikamerkintäNäytön automaattinen sammutusKuljettajan väsymyksen tunnistus javäsymystason näyttöEasyCapture-hätätallennuspainikkeetLaajakulmaEdistyksellinen yönäkyvyys
Kuva-anturi 2,1 megapikselin CMOS
Videon resoluutio	Full HD (1920 x 1080 p), 30 fpsHD Premium (1280 x 720 p), 60 fpsHD Premium (1280 x 720 p), 30 fps
Näyttö 2,7 tuuman nestekidenäyttö
Aukkosuhde F/2.0
Kiinteän polttovälinobjektiivi	Laajakulmaobjektiivi 7G, kuvakenttä(FOV) 156 astetta (diagonaalinen).MOV
Tiedostomuoto	Äänenpakkaus PCM / videonpakkausH.264
Käyttömuisti (RAM) 64 M x 16 bittä (1 Gbit) DDR3 SDRAM
Keskusmuisti 32 Mt SPI Flash
Tallennusväline (ulkoinenmuisti)	MicroSD-kortti (vähintään luokka 6,enintään 32 Gt)
Tallennusaika	160 min /16 Gt / full HD320 min / 32 Gt / full HD
RTC 5 päivää
Käyttölämpötila	-10°C ~ 65°C
Varastointilämpötila	-20°C ~ 70°C
Varusteet	Micro-USB-autolaturi, 3M-tuulilasipidike,pikaopas
Liitännät	Micro-USB 2.0, HDMI, MicroSD-korttipaikka, mikrofoni, kaiutin
Kielet	Englanti, ranska, saksa, italia, espanja,portugali, puola ja venäjä
Virransyöttö	12–24 V / 5 V / 1 A:n autosovitin, jossaEasyCapture-tallennuspainike

Mitat (P × L × K) 106.7 × 50.0 × 32.5mm
