BEDIENUNGSANLEITUNG SoundBox LOEWE

1 USB-Buchse

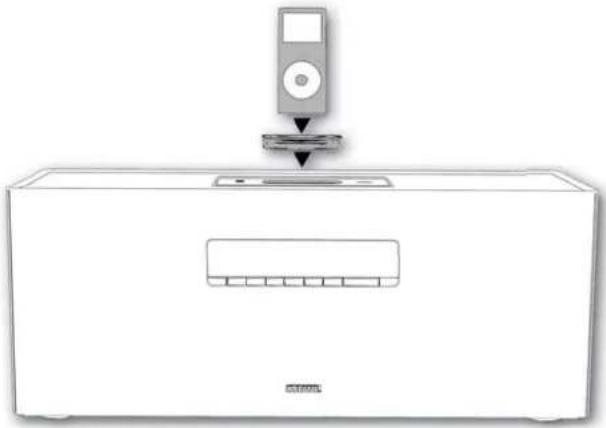

② iPod / iPhone-Dock ^(1)
3 HEADPHONE - Kopfhörerbuchse
4 Display
5 CD / MP3 - Slot-In-Laufwerk
6 AUX - Stereo Eingang 3,5 mm Klinke
⑦ ANT FM - UKW-Antennenbuchse
8 Netzkabel
9 CLOCK Schiebeschalter
10 ALARM - Wecker-Taste
11 VOLUME +/- Lautstärke einstellen
12 SRC - Audio-Quelle einstellen
13 CD/USB/iPod: nächster Titel; FM-Radio: kurz: Station wählen auf
14 CD/USB/iPod: vorheriger Titel; FM-Radio: kurz: Station wählen ab
15 CD/USB/iPod: Stopp; bei Einstellungen: zurück
16 CD/USB/iPod: Pause/Wiedergabe fortsetzen; bei Einstellungen: bestätigen
17 CD: Disc auswerfen
18 Einschalten / Ausschalten - in den Standby-Modus
19 IR-Empfänger
20 Bedienfunktionen im Menü „Einstellungen“
21 LED-Anzeige ALARM Ein/Aus

SLEEP PRESET STEREO AUTO TUNED MEMORY SHUFFLE REPEAT ARTISTS ALBUMS SONGS MUTE ENTER RETURN - PRESET + 18 ▲ II ■ I ◀ I SRC - VOLUME + ALARM 20 21 19 17 16 15 14 13 12 11 10

Loewe SoundBox - 4

4

Bedienungsanleitung

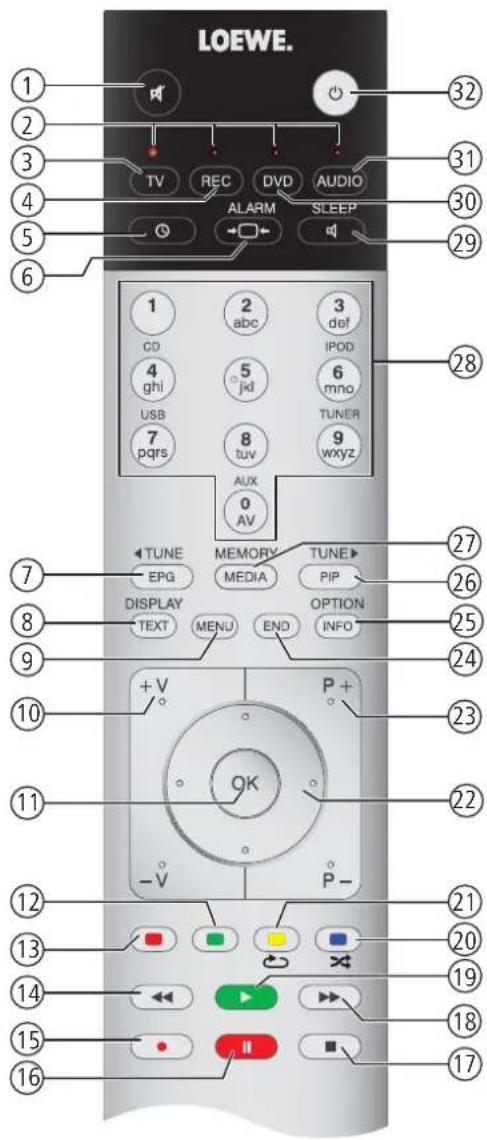

Fernbedienung Assist

LOEWE. 1 2 3 4 5 6 TV REC DVD AUDIO ALARM SLEEP 1 2 3 def IPOD 6 mno TUNER 7 pdrs 8 tuv 9 wxyz 0 AV TUNE MEMORY TUNE▶ EPG MEDIA PIP DISPLAY OPTION TEXT MENU END INFO +V P+ OK - V P- 12 13 14 15 16 21 20 19 18 17

① Ton aus/ein
② LED-Anzeige für aktuelle Betriebsart
③ Umschalten in den TV-Modus
④ Umschalten, um Recorder zu bedienen ^1
⑤ Uhrzeit
⑥ Alarm
⑦ FM-Radio: Suchlauf rückwärts
⑧ Anzeige-Funktionen
⑨ iPod-Menü
⑩ V+/V- Lautstärke lauter/leiser
⑪ Im Menü: Bestätigen/aufrufen; iPod: Auswählen/Wiedergabe
⑫ Farbtaste grün: Ohne Funktion
⑬ Farbtaste rot: Ohne Funktion
⑭ iPod/CD/USB: kurz: Titel wählen ab; lang: Suchlauf ab
⑮ Ohne Funktion
⑯ Pause/Wiedergabe fortsetzen
⑰ Stopp
⑱ iPod/CD/USB: kurz: Titel wählen auf; lang: Suchlauf auf
⑲ Wiedergabe/Pause
⑳ Farbtaste blau: Zufällige Reihenfolge der Wiedergabe
⑳ Farbtaste gelb: Wiederholen
②2 ▲▼ Verzeichnis auf/ab; ◀▶ im iPod-Menü auswählen
②3 P+/P- Radiostation wählen auf/ab
⑳ Ohne Funktion
25 Menü Optionen
26 FM-Radio: Suchlauf vorwärts
27 RADIO: Radio-Stationen speichern
⑳ Audio-Quellen-Auswahl
⑲ Schlummer/Sleep-Modus
③0 Umschalten, um DVD-Spieler zu bedienen ^1
③1 Umschalten, um SoundBox zu bedienen
③2 Einschalten / Ausschalten - in den Standby-Modus

Inhalt

Bedienelemente ....3

Fernbedienung Assist ....4

Inhalt....5

Herzlich willkommen 6

Lieferumfang 6

Reinigen 6

Zu Ihrer Sicherheit 6

Aufstellen 7

Anschließen....7

Inbetriebnahme....8

Batterien einsetzen 8

Einstellen der Fernbedienung 8

Andere Loewe Geräte bedienen 8

An das Stromnetz anschließen 8

Ein-/Ausschalten 8

Uhr einstellen....9

Lautstärke einstellen 9

Klang einstellen 9

Anzeige dimmen 9

Radiostationen einstellen 9

Radio hören 9

Radiostation löschen 9

Bedienung ....10

CD/USB-Wiedergabe....10

Wiedergabe externer Audio-Quellen 10

iPod-Betrieb 11

Weckfunktion 12

Einschlaffunktion 12

Automatisch ausschalten 12

Fehlerbehebung 13

Fehlerbehebung....13

Technische Daten 14

Impressum....14

Markenrechte ....14

Schutz der Umwelt 14

Loewe SoundBox - 6

6

Bedienungsanleitung

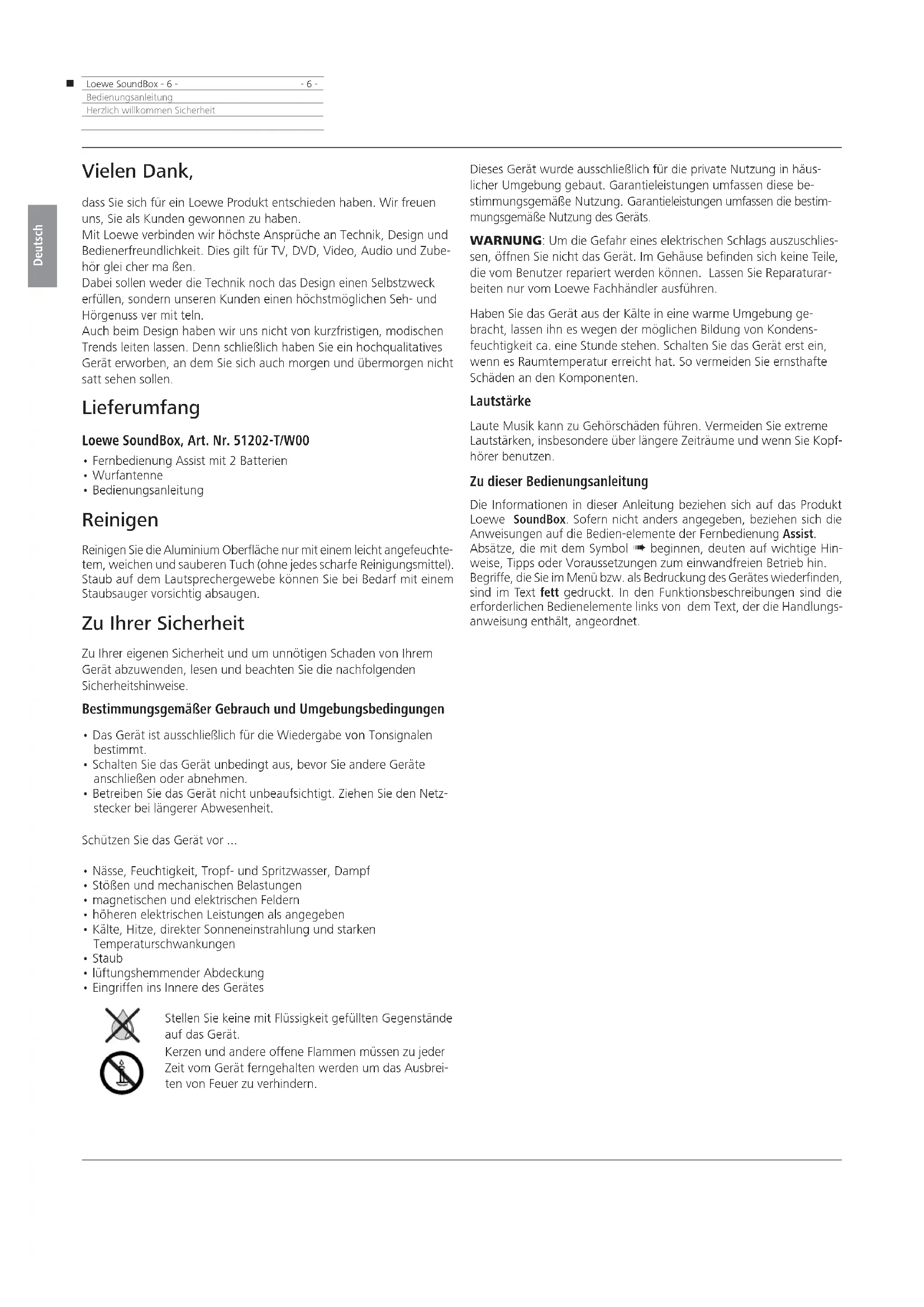

Herzlich willkommen Sicherheit

Vielen Dank,

dass Sie sich für ein Loewe Produkt entschieden haben. Wir freuen uns, Sie als Kunden gewonnen zu haben.

Mit Loewe verbinden wir höchste Ansprüche an Technik, Design und Bedienerfreundlichkeit. Dies gilt für TV, DVD, Video, Audio und Zubehör glei cher maßen.

Dabei sollen weder die Technik noch das Design einen Selbstzweck erfüllen, sondern unseren Kunden einen höchstmöglichen Seh- und Hörgenuss ver mit teln.

Auch beim Design haben wir uns nicht von kurzfristigen, modischen Trends leiten lassen. Denn schließlich haben Sie ein hochqualitatives Gerät erworben, an dem Sie sich auch morgen und übermorgen nicht satt sehen sollen.

Lieferumfang

Loewe SoundBox, Art. Nr. 51202-T/W00

• Fernbedienung Assist mit 2 Batterien
• Wurfantenne
• Bedienungsanleitung

Reinigen

Reinigen Sie die Aluminium Oberfläche nur mit einem leicht angefeuchte-tem, weichen und sauberen Tuch (ohne jedes scharfe Reinigungsmittel). Staub auf dem Lautsprechergewebe können Sie bei Bedarf mit einem Staubsauger vorsichtig absaugen.

Zu Ihrer Sicherheit

Zu Ihrer eigenen Sicherheit und um unnötigen Schaden von Ihrem Gerät abzuwenden, lesen und beachten Sie die nachfolgenden Sicherheitshinweise.

Bestimmungsgemäßer Gebrauch und Umgebungsbedingungen

• Das Gerät ist ausschließlich für die Wiedergabe von Tonsignalen bestimmt.
• Schalten Sie das Gerät unbedingt aus, bevor Sie andere Geräte anschließen oder abnehmen.
• Betreiben Sie das Gerät nicht unbeaufsichtigt. Ziehen Sie den Netzstecker bei längerer Abwesenheit.

Schützen Sie das Gerät vor ...

• Nässe, Feuchtigkeit, Tropf- und Spritzwasser, Dampf
  • Stößen und mechanischen Belastungen
  • magnetischen und elektrischen Feldern
• höheren elektrischen Leistungen als angegeben
• Kälte, Hitze, direkter Sonneneinstrahlung und starken Temperaturschwankungen
  • Staub
• lüftungshemmender Abdeckung
  • Eingriffen ins Innere des Gerätes

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände auf das Gerät.

Kerzen und andere offene Flammen müssen zu jeder Zeit vom Gerät ferngehalten werden um das Ausbreiten von Feuer zu verhindern.

Dieses Gerät wurde ausschließlich für die private Nutzung in häuslicher Umgebung gebaut. Garantieleistungen umfassen diese bestimmungsgemäße Nutzung. Garantieleistungen umfassen die bestimmungsgemäße Nutzung des Geräts.

WARNUNG: Um die Gefahr eines elektrischen Schlags auszuschliessen, öffnen Sie nicht das Gerät. Im Gehäuse befinden sich keine Teile, die vom Benutzer repariert werden können. Lassen Sie Reparaturarbeiten nur vom Loewe Fachhändler ausführen.

Haben Sie das Gerät aus der Kälte in eine warme Umgebung gebracht, lassen ihn es wegen der möglichen Bildung von Kondensfeuchtigkeit ca. eine Stunde stehen. Schalten Sie das Gerät erst ein, wenn es Raumtemperatur erreicht hat. So vermeiden Sie ernsthafte Schäden an den Komponenten.

Lautstärke

Laute Musik kann zu Gehörschäden führen. Vermeiden Sie extreme Lautstärken, insbesondere über längere Zeiträume und wenn Sie Kopfhörer benutzen.

Zu dieser Bedienungsanleitung

Die Informationen in dieser Anleitung beziehen sich auf das Produkt Loewe SoundBox. Sofern nicht anders angegeben, beziehen sich die Anweisungen auf die Bedien-elemente der Fernbedienung Assist. Absätze, die mit dem Symbol ➔ beginnen, deuten auf wichtige Hinweise, Tipps oder Voraussetzungen zum einwandfreien Betrieb hin. Begriffe, die Sie im Menü bzw. als Bedruckung des Gerätes wiederfinden, sind im Text fett gedruckt. In den Funktionsbeschreibungen sind die erforderlichen Bedienelemente links von dem Text, der die Handlungsanweisung enthält, angeordnet.

Aufstellen

• Stellen Sie das Gerät auf eine ebene, standfeste, waagrechte Unterlage.
• Gerät nicht in der Nähe von starken Wärmequellen oder in direktem Sonneneinfall aufstellen.
• Bei Aufstellung in einem Schrank oder geschlossenem Regal: Mindestens 2,5 cm Freiraum um das Gerät lassen, damit die Luft ungehindert zirkulieren kann und es nicht zu einem Wärmestau kommt. Öffnungen auf der Rückseite nicht verdecken. Das Gerät darf im Betrieb nicht auf die Rückseite gelegt werden.
• Falsche Spannungen können das Gerät beschädigen. Dieses Gerät darf nur an ein Stromversorgungsnetz mit der auf dem Typenschild angegebenen Spannung und Fre quenz mit dem Netzkabel an geschlos sen werden.
• Bei Gewitter ziehen Sie den Netzstecker ab. Überspannungen durch Blitzeinschlag können das Gerät über das Stromnetz beschädigen.
• Auch bei längerer Abwesenheit sollte der Netzstecker abgezogen sein.
• Der Netzstecker muss leicht erreichbar sein, damit das Gerät jederzeit vom Netz getrennt werden kann.
• Verlegen Sie das Netzkabel so, dass es nicht beschädigt werden kann. Das Netzkabel darf nicht geknickt oder über scharfe Kanten verlegt, nicht begangen und keinen Chemikalien ausgesetzt werden; Letzteres gilt für das gesamte Gerät. Ein Netzkabel mit beschädigter Isolation kann zu Strom schlägen führen und stellt eine Brandgefahr dar.
• Wenn Sie den Netzstecker abziehen, nicht am Kabel ziehen, sondern am Gehäuse des Steckers. Die Kabel im Netzstecker könnten beschädigt werden und beim Wie der ein stec ken einen Kurzschluss verursachen.

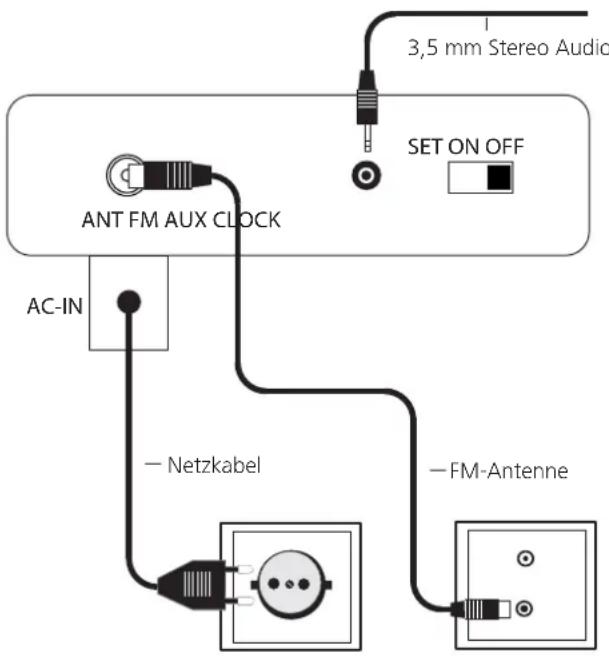

Anschließen

Verbinden Sie die Buchse ANT FM 7 über ein optionales FM-Antennenkabel (im Fachhandel erhältlich) mit einer FM-Antennendose. Alternativ verwenden Sie die mitgelieferte Wurfantenne. Platzieren Sie die Wurfantenne so, dass ein einwandfreier Empfang gewährleistet ist, z.B. in der Nähe eines Fensters.

Eine externe Audioquelle können Sie an die Buchse AUX 6 anschließen. Verwenden Sie ein im Fachhandel erhältliches Audiokabel mit 3,5 mm Klinkenstecker.

Verbinden Sie das Netzkabel mit einer 230V 50 Hz Steckdose.

3,5 mm Stereo Audio SET ON OFF ANT FM AUX CLOCK AC-IN — Netzkabel — FM-Antenne

Einen Kopfhörer mit einem 3,5 mm Klinkenstecker können Sie an die Buchse HEADPHONE ③ anschließen. Die Lautsprecher der SoundBox sind dann ausgeschaltet.

Loewe SoundBox - 8 -	- 8 -
Bedienungsanleitung
Inbetriebnahme
Fernbedienung Assist

Batterien einsetzen

Zum Einsetzen oder Wechseln der Batterien drücken Sie auf die Stelle, an welcher der Pfeil eingeprägt ist. Schieben Sie den Batteriefachdeckel dabei nach unten und nehmen Sie ihn ab. Setzen Sie Batterien des Typs Alkali Mangan LR 03 (AAA) ein und achten Sie dabei auf die richtige Lage von + und –. Anschließend den Deckel von unten wieder aufschieben.

In das Batteriefach der Fernbedienung dürfen keine Akkus eingelegt werden!
Die verwendeten Batterien dürfen nicht übermäßiger Wärme wie Sonnenschein, Feuer oder dergleichen ausgesetzt werden!

Einstellen der Fernbedienung

Andere Geräte

Sie können mit der Fernbedienung Assist verschiedene Loewe Geräte bedienen. Die Gerätetasten REC - DVD - AUDIO können dafür eingestellt werden.

Gewünschte Gerätetaste und gleichzeitig Taste Stopp für 5 Sek. drücken, bis die zugehörige LED-Anzeige zweimal blinkt.

Dann den zweistelligen Geräte-Code aus der Tabelle eingeben:

Gerät Code Werkseinstellung
Loewe ViewVision 8106 H 10
Loewe Viewvision, Centros 21x2 12
Loewe ViewVision DR+ DVB-T 13		REC
Loewe Auro 2216 PS/8116 DT 14
Loewe BluTechVision 15
Loewe Soundprojector 1 17
Loewe TV Radio digital 19
Loewe Mediacenter 20
Loewe BluTechVision Interactive 21		DVD
HDMI CEC Modus 22
Loewe AudioVision	24
Loewe Sound Projector SL	25
Apple	26
Apple TV	27
SoundBox	28	AUDIO
SoundVision	29
Air Speaker	30
Rücksetzen auf Werkseinstellung	99

Die zugehörige LED-Anzeige blinkt zweimal.

Andere Loewe Geräte bedienen

Die Fernbedienung für Loewe SoundBox nutzen

AUDIO-Taste drücken, die LED-Anzeige leuchtet ca. 5 Sek.

Die Fernbedienung für ein Loewe TV-Gerät nutzen

TV-Taste drücken, die LED-Anzeige leuchtet ca. 5 Sek.

Die Fernbedienung für einen Loewe Recorder nutzen

REC-Taste drücken, die LED-Anzeige leuchtet ca. 5 Sek.

Die Fernbedienung für einen Loewe DVD-Spieler nutzen

DVD-Taste drücken, die LED-Anzeige leuchtet ca. 5 Sek.

Bei jedem Tastendruck leuchtet zur Kontrolle die LED-Anzeige der ausgewählten Betriebsart (TV - REC - DVD - AUDIO).

Die Bedienung der einzelnen Geräte entnehmen Sie bitte der jeweiligen Bedienungsanleitung.

An das Stromnetz anschließen

Stellen Sie die erforderlichen Kabelverbindungen wie im Abschnitt „An- schließen“ (Seite 7) beschrieben her. Stecken Sie den Netzstecker in eine Netzsteckdose 230V 50 Hz.

Ein-/Ausschalten

Stellen Sie die Fernbedienung für SoundBox-Betrieb ein, indem Sie die Taste AUDIO kurz drücken.

Um das Gerät einzuschalten, drücken Sie die Ein-/Ausschalttaste 18 an der SoundBox oder auf der Fernbedienung Assist 32.

Die LED-Anzeige über der Ein-/Ausschalttaste 18 leuchtet.

Um das Gerät auszuschalten, drücken Sie die Ein-/Ausschalttaste 18 an der SoundBox oder auf der Fernbedienung Assist erneut.

→ Schalten Sie das Gerät bei längerer Abwesenheit zunächst mit der Taste Ein/Aus ab und ziehen Sie dann den Netzstecker. Damit sparen Sie Energie und schonen die Umwelt.
Das Gerät schaltet sich nach 60 Minuten ohne Wiedergabe in der Betriebsart CD oder USB automatisch aus (in den Standby-Modus), um Energie zu sparen (Seite 12).
Das Gerät schaltet sich nach 4 oder 8 Stunden automatisch aus (in den Standby-Modus), um Energie zu sparen (Seite 12).

Loewe SoundBox

9

Bedienungsanleitung

Inbetriebnahme

Grundeinstellungen Radiobetrieb

Uhr einstellen

Die aktuelle Uhrzeit kann eingestellt werden.

Stellen Sie den Schiebeschalter CLOCK auf der Rückseite des Gerätes in Stellung SET.

Mit Gerätetasten 13/14 Stunden einstellen auf/ab.

Mit Gerätetaste 16 bestätigen.

Mit Gerätetasten 13/14 Minuten einstellen auf/ab.

Mit Gerätetaste 16 bestätigen.

Mit der Taste SRC 12 wechseln Sie zwischen den Anzeigen für 12 h / 24 h.

Stellen Sie den Schiebeschalter CLOCK auf der Rückseite des Gerätes zurück in Stellung ON oder OFF:

ON

Anzeige der Uhrzeit im Stand-by-Betrieb

OFF

Uhr ist im Stand-by-Betrieb aus

(Energiesparmodus)

SET

Einstellen der Uhrzeit

Das Gerät zeigt kurz die aktuelle Uhrzeit an.

Ca. fünf Minuten nach dem Entfernen der Stromversorgung geht die Einstellung der Uhrzeit verloren. Stellen Sie dann die Uhr erneut ein.

Lautstärke einstellen

V+ / V- Lautstärke einstellen.

Klang einstellen

Bässe und Höhen können eingestellt werden.

Menü Einstellungen auswählen

▲ ▼ Option TREBLE (Höhen) / BASS (Bässe) auswählen.

OK bestätigen.

▲ ▼ Anhebung bzw. Absenkung im Bereich -10 bis +10 dB einstellen.

OK bestätigen.

Menü Einstellungen beenden.

Anzeige dimmen

Die Helligkeit der Anzeige kann eingestellt werden.

Menü Einstellungen auswählen.

▲ ▼ Option DIMMER auswählen.

OK bestätigen.

▲ ▼ DIMMER 1/2/OFF einstellen.

OK bestätigen.

Menü Einstellungen beenden.

Radiostationen einstellen

Sie können bis zu 30 FM-Radiostationen speichern.

Automatische Suche

Bei der automatischen Suche werden nur Stationen gespeichert, die RDS unterstützen. Für Nicht-RDS-Stationen verwenden Sie bitte die manuelle Suche.

Tuner FM-Radio-Wiedergabe.

Taste MEDIA für > 2 Sekunden gedrückt halten.

OK bestätigen.

Der automatische Suchlauf startet. Alle bisher gespeicherten Radiostationen werden gelöscht und durch neu gefundene überschrieben (max. 30 Stationen).

Manuelle Suche

Tuner FM-Radio-Wiedergabe.

Gewünschte Radiostation mit EPG/PIP einstellen.

Taste MEDIA zum Speichern drücken.

▲▼ Gewünschten Speicherplatz wählen.

OK bestätigen.

Radio hören

Gespeicherte Radiostation wählen

Tuner FM-Radio-Wiedergabe.

P+ / P- Station wählen auf/ab.

Radiostation manuell einstellen

Gewünschte Radiostation mit EPG/PIP einstellen.

Wiederholt kurz drücken: Frequenz schrittweise einstellen.

Lang drücken: Suchlauf vorwärts und Wiedergabe der nächsten gefundenen Radiostation.

Wiederholt drücken. Es werden verschiedene Details zur eingestellten RDS-Radiostation angezeigt. Z.B.: PS Stationsname, PTY Programmart, RT Textmeldungen, CT Stations-Zeit.

Radiostation löschen

Menü Einstellungen auswählen.

▲▼ Option PRESET DELETE auswählen. OK.

▲ ▼ Station wählen. OK.

Loewe SoundBox - 10 -	- 10 -
Bedienungsanleitung
Bedienung
CD/USB-Wiedergabe Externe Quellen

CD/USB-Wiedergabe

Sie können mit der Loewe SoundBox handelsübliche Audio-CDs (CD-DA) im Durchmesser 8/12 cm abspielen. Weiterhin kann das Gerät selbst gebrannte Audio-Daten-CDs im Format CD-R (ISO 9660) und CD-RW wiedergeben. Audio-Dateien werden im Format MP3 und WMA (ohne DRM) wiedergegeben. USB-Sticks werden im Format FAT16 und FAT32 unterstützt.

Voraussetzungen für Audio-Dateien

• Sampling-Frequenz: 16 - 48 kHz (MP3), 22 - 48 kHz (WMA).
- Bitrate: 8 - 320kbps (MP3), 16 - 320kbps (WMA).
• Dateianzahl: Maximal 512 (CD), 9999 (USB).
• Anzahl Verzeichnisse: Maximal 255 (CD), 999 (USB).
- Anzahl Dateien pro Verzeichnis: Maximal 511 (CD), 255 (USB).
- Dateierweiterungen: „.mp3“ / „.wma“.

Umgang mit Discs

Berühren Sie die bespielte Seite der Disc nicht. Fassen Sie die Disc an den Kanten an, um nicht die Oberfläche mit den Fingern zu berühren. Bringen Sie auf keiner der beiden Seiten der Disc Papier oder Klebeband an.

Mit einem PC oder einem DVD- oder CD-Recorder beschriebene CD-R/RW-Discs können nicht abgespielt werden, wenn die Disc beschädigt oder verschmutzt ist oder die Linse des Players durch Kondensation verschmutzt ist.
Wenn Sie eine Disc mit einem PC beschreiben, kann die Disc, auch wenn ihr Format kompatibel ist, eventuell aufgrund der Einstellungen der Anwendungssoftware, mit der sie erstellt wurde, nicht abgespielt werden. (Weitere Informationen erhalten Sie bei dem Softwareanbieter). Discs müssen finalisiert sein.

Je nach Aufnahmegerät oder der CD-R/RW-Disc selbst können einige Discs nicht mit diesem Gerät wiedergegeben werden.

Verwenden Sie keine ungewöhnlich geformten CDs (z. B. herzförmig oder achteckig). Andernfalls sind Fehlfunktionen oder Beschädigungen nicht ausgeschlossen.

→ Fingerabdrücke und Kratzer auf der Disc können die Wiedergabe beeinträchtigen. Gehen Sie sorgsam mit den Discs um.

Einlegen der Discs

Das Gerät hat ein sog. Slot-In-Laufwerk 5. Es befindet sich an der Oberseite (vor dem iPod-Dock). Führen Sie die Disc in das Laufwerk ein, bis sie automatisch eingezogen wird. Die Cover-Seite der Discs zeigt dabei nach vorne.

Auf dem Display 4 wird LOAD und dann Disc Reading bzw. USB Reading angezeigt, während die Medien-Erkennung läuft.

Auswerfen der Disc

Um die eingelegte Disc zu entnehmen, drücken Sie die Taste ▲ 17.

Wiedergabe der Medien

Sobald die CD bzw. der USB-Stick eingelesen ist, startet die Wiedergabe automatisch mit dem ersten Titel. Bei Daten-Medien erfolgt die Wiedergabe in alphabetischer Reihenfolge der Titelnamen.

Wiedergabefunktionen

CD-Wiedergabe.

USB-Wiedergabe.

Play Wiedergabe starten / fortsetzen.

Pause Wiedergabe anhalten.

Kurz drücken: Titel wählen auf/ab.

Zweimal kurz drücken, um zum vorherigen Titel zurückzukehren.

Lang drücken: Suchlauf auf/ab.

Stopp 1x drücken: Wiedergabe anhalten, letzter Titel wird mit Play von Anfang an wiedergegeben. 2x drücken: Wiedergabe komplett beenden.

▲ ▼ Verzeichnis auf Daten-Medium auswählen.

Das Hauptverzeichnis ist mit ROOT bezeichnet, darunter werden die Namen der Verzeichnisse auf dem Speichermedium angezeigt.

Farbtaste blau: Mehrfach drücken für zufällige Reihenfolge.

SHUFFLE

ALL

Die Titel des aktuellen Mediums werden olge wiedergegeben.

SHUFFLE

FOLDER

Die Titel des aktuellen Verzeichnisses werden in Reihenfolge wiedergegeben.

SHUFFLE

OFF Wiedergabe in normaler Reihenfolge.

Farbtaste gelb: Mehrfach drücken für Wiederholen.

REPEAT ALL

Wiederholt alle Titel

REPEAT ONE

Wiederholt den aktuellen Titel

REPEAT FOLDER

Wiederholt alle Titel im aktuellen Verzeichnis Keine Wiederholung

REPEAT OFF

TEXT wiederholt drücken. Während der Wiedergabe können, je nach Medium, verschiedene Details zum aktuellen Titel angezeigt werden. Z.B.: Titel Nummer, Verbleibende Spieldauer, Gesammtspielzeit der Disc, Dateiname, Titel/Album/Künstler Name.

Wiedergabe externer Audio-Quellen

Sie können mit der Loewe SoundBox eine externe Audio-Quelle wiedergeben.

Die Quelle muss an die 3,5 mm Klinkenbuchse AUX an der Rückseite des Gerätes angeschlossen sein.

AUX-Wiedergabe.

Starten Sie die Wiedergabe der angeschlossenen Audio-Quelle.

Loewe SoundBox - 11 -	- 11 -
Bedienungsanleitung
Bedienung
iPod-Betrieb

iPod-Betrieb

Sie können Ihren Apple iPod an die SoundBox anschließen und so Ihre Musik in hoher Qualität genießen. Die SoundBox verfügt über ein integriertes iPod-Dock ②. Wenn die SoundBox eingeschaltet ist, wird der Akku des verbundenen iPods geladen. Eine Liste, welche Apple Modelle mit der SoundBox kompatibel sind, finden Sie auf Seite 14.

iPod anschließen

Entfernen Sie die Abdeckung des iPod-Docks 2.

Setzen Sie den bei Ihrem iPod mitgelieferten Dock-Adapter in die Lademulde des iPod-Dock ein. Plazieren Sie dann Ihren iPod in das Dock.

Um Beschädigungen des iPod-Steckers zu vermeiden, verwenden Sie bitte den entsprechenden Apple Dock Adapter Ihres Apple iPod/ iPhone.
Achten Sie darauf, beim Einsetzen und Handling des iPod in das Dock nur wenig Kraft anzuwenden, um die empfindliche Steckverbindung nicht zu beschädigen.

iPod Audio-Wiedergabe

iPod-Wiedergabe.

Play Wiedergabe starten / fortsetzen.

Pause Wiedergabe anhalten.

Kurz drücken: Titel wählen auf/ab.

Lang drücken: Suchlauf auf/ab.

Zweimal kurz drücken, um zum vorherigen Titel zurückzukehren.

Stopp Wiedergabe beenden.

iPod-Menü öffnen.

Einträge im iPod-Menü auswählen.

OK Bestätigen/ausgewählten Titel wiedergeben.

Farbtaste blau: Mehrfach drücken für zufällige Reihenfolge.

SHUFFLE	SONGS	Alle Titel werden in zufälliger Reihenfolge wiedergegeben.
SHUFFLE	ALBUMS	Die Titel des aktuellen Albums werden in zufälliger Reihenfolge wiedergegeben.
SHUFFLE	OFF	Wiedergabe in normaler Reihenfolge.

Farbtaste gelb: Mehrfach drücken für Wiederholen.

Wiederholt alle Titel Wiederholt den aktuellen Titel Keine Wiederholung

Wiederholt drücken. Während der Wiedergabe können verschiedene Details zum aktuellen Titel angezeigt werden. Z.B.: Titel Nummer, Verbleibende Spieldauer, Titel/Album/Künstler Name.

Abhängig von der Software-Version kann Ihr iPod u. U. nicht über die SoundBox bedient werden. Es wird empfohlen, die Software Ihres iPod auf die neueste Version zu aktualisieren.
Die Kompatibilität mit Ihrem iPod kann je nach Modell variieren. Unterstützte Apple Geräte siehe Seite 14.
Je nach iPod-Gerät können Störungen auftreten.
Trennen Sie Ihren iPod erst von der SoundBox, wenn kein Zugriff mehr darauf erfolgt.

Loewe SoundBox - 12

12

Bedienungsanleitung

Bedienung

Weckfunktion Einschlaffunktion

Weckfunktion

Ihre SoundBox kann Sie zu einer einstellbaren Uhrzeit mit einer der verfügbaren Audio-Quellen oder einem Signalton wecken.

Weckzeit einstellen

ALARM

Halten Sie die Gerätetaste ALARM 10 für >2 Sekunden gedrückt.

Die LED-Anzeige über der Gerätetaste ALARM und die Stundenanzeige der Weckzeit blinkt.

146 391

Mit Gerätetasten 13/14 Weckzeit „Stunden“ einstellen.

▶

Mit Gerätetaste bestätigen.

106 301

Mit Gerätetasten 13/14 Weckzeit „Minuten“ einstellen.

→

Mit Gerätetaste bestätigen.

104 301

Mit Gerätetasten 13/14 Wecksignal einstellen.

BEEP

SOURCE

Zur Weckzeit ertönt ein Signalton

Zur Weckzeit wird die eingestellte Musik

Quelle gespielt

SRC+BEEP

Zur Weckzeit wird die eingestellte Musik-

Quelle gespielt und es ertönt ein Signalton

▶

Mit Gerätetaste 16 bestätigen.

Mit Gerätetasten 13/14 weitere Einstellungen zur gewählten Quelle vornehmen, z.B. bei FM-Radio die gewünschte Radio-Station.

▶

Mit Gerätetaste 16 bestätigen.

Mit Gerätetasten 13/14 Lautstärke des Wecksignals einstellen.

→

Mit Gerätetaste 16 bestätigen.

Die LED-Anzeige 21 über der Gerätetaste ALARM leuchtet. Dies zeigt an, dass der Wecker eingeschaltet ist.

Weckfunktion aktivieren/deaktivieren

ALAPR

Mit Gerätetaste ALARM 10 oder der Taste auf der Fernbedienung die Weckfunktion aktivieren/deaktivieren.

Die LED-Anzeige 21 über der Gerätetaste ALARM zeigt an, ob die Weckfunktion aktiv ist. Beim Aktivieren der Weckfunktion wird die eingestellte Weckzeit kurz angezeigt.

Falls die eingestellte Audio-Quelle zum Zeitpunkt der Weckzeit nicht verfügbar ist (z.B. iPod ist nicht im Dock), ertönt der Signalton.

Schlummerfunktion

#

Oder Tasten am Gerät: ▲ ▶ ■ ▶ ▶ ▶ ▶ zur Weckzeit drücken. Der Wecker stoppt und signalisiert in fünf Minuten automatisch wieder.

Die LED-Anzeige über der Gerätetaste ALARM blinkt.

ALARM

Der Wecker wird ausgeschaltet.

- VOLUME +

Weckerlautstärke einstellen.

Wurde für das Wecksignal SRC+BEEP eingestellt, so stoppt einmaliges Drücken der Taste 📞 den Signalton und ein weiteres Drücken die Musik-Quelle.

Wecker abschalten

ALARM

Mit Gerätetaste EIN/AUS 18 oder ALARM 10 oder der Taste → auf der Fernbedienung den Wecker abschalten.

Die LED-Anzeige 21 über der Gerätetaste ALARM erlischt.

-Nach 60 Minuten stoppt das Wecksignal automatisch.

Nach dem Abschalten des Wecksignals ist die Weckfunktion deaktiviert. Aktivieren Sie die Weckfunktion erneut, wie unter „Weckfunktion aktivieren/deaktivieren“ beschrieben.

Einschlaffunktion

Sie können mit Ihrer SoundBox für eine einstellbare Zeit Musik hören, bis sie sich automatisch ausschaltet.

Laufzeit einstellen

Gewünschte Musik-Quelle wählen.

#

Gewünschte Laufzeit 30, 60, 90, 120 Min / SLEEP OFF durch wiederholtes Drücken wählen.

Automatisch ausschalten

Das Gerät schaltet sich selbst nach einer einstellbaren Zeit aus.

INFO

Menü Einstellungen auswählen.

▲ ▼ Option AUTO POWER OFF auswählen.

OK bestätigen.

▲ ▼ 8H oder 4H einstellen.

OK bestätigen.

INFO

Menü Einstellungen beenden.

Fehlerbehebung

Problem Mögliche Ursache Abhilfe
Keine Funktion. Netzkabel nicht eingesteckt. Stecken Sie das Netzkabel in eine Steckdose 230V 50 Hz.
Kein Ton. Fehlerhafte Anschlüsse des Eingangskabels. Schließen Sie das Kabel richtig an (Seite 7). Falls das Problem weiterhin besteht, ist das Kabel ggf. defekt.
Ein Kopfhörer ist angeschlossen. Entfernen Sie den Kopfhörer.
Wiedergabe von CD nicht möglich. Keine Disc eingelegt. Legen Sie eine Disc ein.
Eine Mediendatei kann nicht abgespielt werden.	Das Format der Datei wird nicht unterstützt.	Wandeln Sie die Datei auf einem Computer mit einem Konverter-Programm in ein unterstütztes Format um.
Dieses Gerät arbeitet nicht richtig.		Ziehen Sie den Netzstecker von der Steckdose ab, und stecken Sie ihn nach etwa 30 Sekunden wieder an.
Die Fernbedienung arbeitet nicht ordnungsgemäß.	Die Batterien der Fernbedienung sind verbraucht.	Ersetzen Sie die Batterien durch neue.
Die Anzeige der Uhr blinkt; das Gerät lässt sich nicht bedienen.	Der Schalter CLOCK9 auf der Geräterückseite steht in Stellung SET.	Stellen Sie den Schalter in Stellung ON oder OFF.
Das Gerät schaltet sich selbsttätig aus.		Das Gerät schaltet sich nach 60 Minuten ohne Wiedergabe von CD, USB in den Bereitschaftsmodus, um Energie zu sparen.
	Die Einschlaffunktion (Seite 12) wurde aktiviert.	Schalten Sie das Gerät wieder ein.
	Die iPod-Funktion ist ausgewählt, aber es ist kein iPod im Dock plaziert.	Platzieren Sie den iPod im Dock oder wählen Sie eine andere Betriebsart.
	Das Gerät hat eine Energiesparfunktion (Seite 12).	Schalten Sie das Gerät manuell wieder ein.
Der Radio-Empfang ist gestört.	Das Antennenkabel ist locker oder beschädigt.	Stecken Sie das Antennenkabel fest in die Buchse bzw. ersetzen Sie es durch ein neues.
Der iPod-Betrieb ist gestört.	Der iPod ist nicht richtig in das Dock eingesteckt.	Ziehen Sie den iPod heraus und stecken Sie ihn vorsichtig wieder ins Dock ein, bis die Verbindung korrekt hergestellt ist.
Die iPod-Wiedergabe stoppt und ein anderer Titel wird gespielt.	Die iPod-Funktion „Shake to Shuffle“ ist aktiviert.	Deaktivieren Sie in Ihrem iPod diese Funktion.
Die USB-Wiedergabe ist nicht möglich.	Die Kombination aus Datei und Verzeichnisname ist zu lang.	Die Kombination aus Datei und Verzeichnisname darf 250 Zeichen nicht überschreiten. Kürzen Sie die Länge der Namen.
	Das Dateiformat des USB-Speichermediums ist nicht kompatibel.	Formatieren Sie das USB-Speichermedium im FAT16/32-Format.
	Die Anzahl der Dateien / Verzeichnisse überschreitet die maximal erlaubte.	Reduzieren Sie die Anzahl der Dateien / Verzeichnisse (Seite 10).

Loewe SoundBox - 14

-14

Bedienungsanleitung

Technische Daten

Technische Daten

Allgemein

Loewe SoundBox Art.Nr. 51202-T/W00

Betriebstemperatur [°C] 5 ... 40

Feuchtigkeit [%] (keine Kondensation) 30 ... 90

Abmessungen [B x H x T in cm] 45 x 14,5 x 17

Masse [kg] 5,1

Elektrische Daten

Netzspannung [Volt 50 Hz] 230

Leistungsaufnahme [Watt] 23

Leistungsaufnahme in Standby [Watt] (Energiesparmodus) < 0,5

Laser Laserklasse 1, Wellenlänge: 790nm

Endstufen

Belastbarkeit [Watt] (max. Musik) 2x 15

Schnittstellen

Kopfhörer Klinkenbuchse 3,5 mm

AUX

Klinkenbuchse 3,5 mm

USB

2x V 2.0, Typ A

ANT FM

FM-Antennen-Eingang, 75 Ohm

Unterstützte Medienformate

USB, CD-R, CD-RW

MP3, WMA (ohne DRM)

CD

Audio-CD

Unterstützte Apple Geräte - Made for

(nur Audio-Wiedergabe)

Die Loewe Opta GmbH ist eine Gesellschaft deutschen Rechts mit Hauptsitz in Kronach.

Industriestraße 11, 96317 Kronach

Telefon: [phone] / 99-0

Fax: [phone] / 99-500

Email: [e-mail]

Handelsregister: Amtsgericht Coburg, Nr. HRB 42243

Umsatzsteueridentifikationsnummer: DE 193216550

WEEE-Registrierungsnummer: DE 41359413

Redaktionsdatum 11.11. 2.Auflage

© Loewe Opta GmbH, Kronach

Alle Rechte, auch die der Übersetzung, vorbehalten.

Änderungen des Designs und der technischen Daten ohne vorherige

Ankündigung möglich.

Markenrechte

Made for

iPod

iPhone

„Made for iPod“ und „Made for iPhone“ bedeuten, dass ein elektronisches Zusatzgerät speziell für den Anschluss an den iPod, bzw. das iPhone konstruiert ist und vom Entwickler dahingehend zertifiziert wurde, dass es den Apple-Leistungsnormen entspricht. Apple übernimmt keine Gewähr im Hinblick auf die Verwendbarkeit dieses Gerätes oder dessen Konformität mit den Standards für Sicherheit und Funkentstörung.

iPod und iPhone ist in den USA und anderen Ländern eingetragene Marke von Apple Inc.

Schutz der Umwelt

Verpackung und Karton

Für die Entsorgung der Verpackung haben wir entsprechend den nationalen Verordnungen ein Entgelt an beauftragte Verwerter entrichtet, die die Verpackung vom Fachhändler abholen.

Das Gerät

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten.

Elektronische Altgeräte müssen deshalb getrennt entsorgt werden. Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll! Sie können Ihr Altgerät kostenlos an ausgewiesene Rücknahmestellen oder ggf. bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen.

Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU-Länder) erhalten Sie von Ihrer örtlichen Verwaltung.

Batterien der Fernbedienung

Die Batterien der Erstaurüstung enthalten keine Schadstoffe wie Cadmium, Blei und Quecksilber.

Verbrauchte Batterien dürfen nach der Batterieverordnung nicht mehr in den Hausmüll entsorgt werden. Werfen Sie verbrauchte Batterien unentgeltlich in die beim Handel aufgestellten Sammelbehälter. Auch bei Ihrem Fachhändler finden Sie einen Sammelbehälter für verbrauchte Batterien.

Loewe SoundBox - 15 - 15 -

VAT ID-No.: DE 193216550

WEEE registration number: DE 41359413

Industriestraße 11, 96317 Kronach

Telefono: + 49 (0)9261 / 99-0

Fax: [phone] / 99-500

E-mail: [e-mail]

Andere Loewe-toestellen bedienen 68

Technische gegevens 74

Colofon 74

Handelsmerkbescherming....74

Markenrechte 74

Milieubescherming....74

Bedankt

Andere Loewe-toestellen bedienen

Elektrische gegevens

Netspanning [Volt 50 Hz] 230

Krachtontneming [Watt] 23

Krachtonneming in standby [Watt] (energiespaarmodus) < 0,5

Handelsregister: Amtsgericht Coburg, Nr. HRB 42243

BTW-ID-nummer: DE 193216550

WEEE-Registratienummer: DE 41359413

Handelsmerkbescherming

Markenrechte

iPod iPhone

A Loewe Austria GmbH

Parkring 12

1010 Wien, Österreich

Tel +43 - 810 0810 24

Fax +43 - 1 22 88 633 - 90

E-mail: [e-mail]

AUS

8952 Schlieren, Schweiz

Tel +41 - 44 732 15 11

Fax +41 - 44 732 15 02

E-mail: [e-mail]

CY Hadjikyriakos & Sons Ltd.

121 Prodromos Str., P.O Box 21587

1511 Nicosia, Cyprus

Tel +357 - 22 87 21 11

Fax +357 - 22 66 33 91

E-mail: [e-mail]

CZ BaSys CS s.r.o.

Sodomkova 1478/8

10200 Praha 10 - Hostivar,

Česká republika

Tel [phone]

Fax [phone]

96317 Kronach, Deutschland

Tel [phone]

Fax [phone]

E-mail: [e-mail]

DK Kjaerulff1 Development A/S

C.F. Tietgens Boulevard 19

5220 Odense S∅, Denmark

Tel +45 - 66 13 54 80

Fax +45 - 66 13 54 10

E-mail: [e-mail]

E Gaplasa S.A.

HK Galerien Und PartnerPlus
