BEDIENUNGSANLEITUNG CA174251 CONSTRUCTA

[de] Gebrauchsanleitung 9

[el] O\nyieC x\sigma$ eWc 15

Brug ici deformeret kogegrej, der star ustabilit pa kogesektionen. Kogegrejet kan vaelte.

Brug kogegrej med flad, tyk bund.

Lav违法犯罪.
Lav没法 unden laga, Ellers gar en del af energien til spelde.

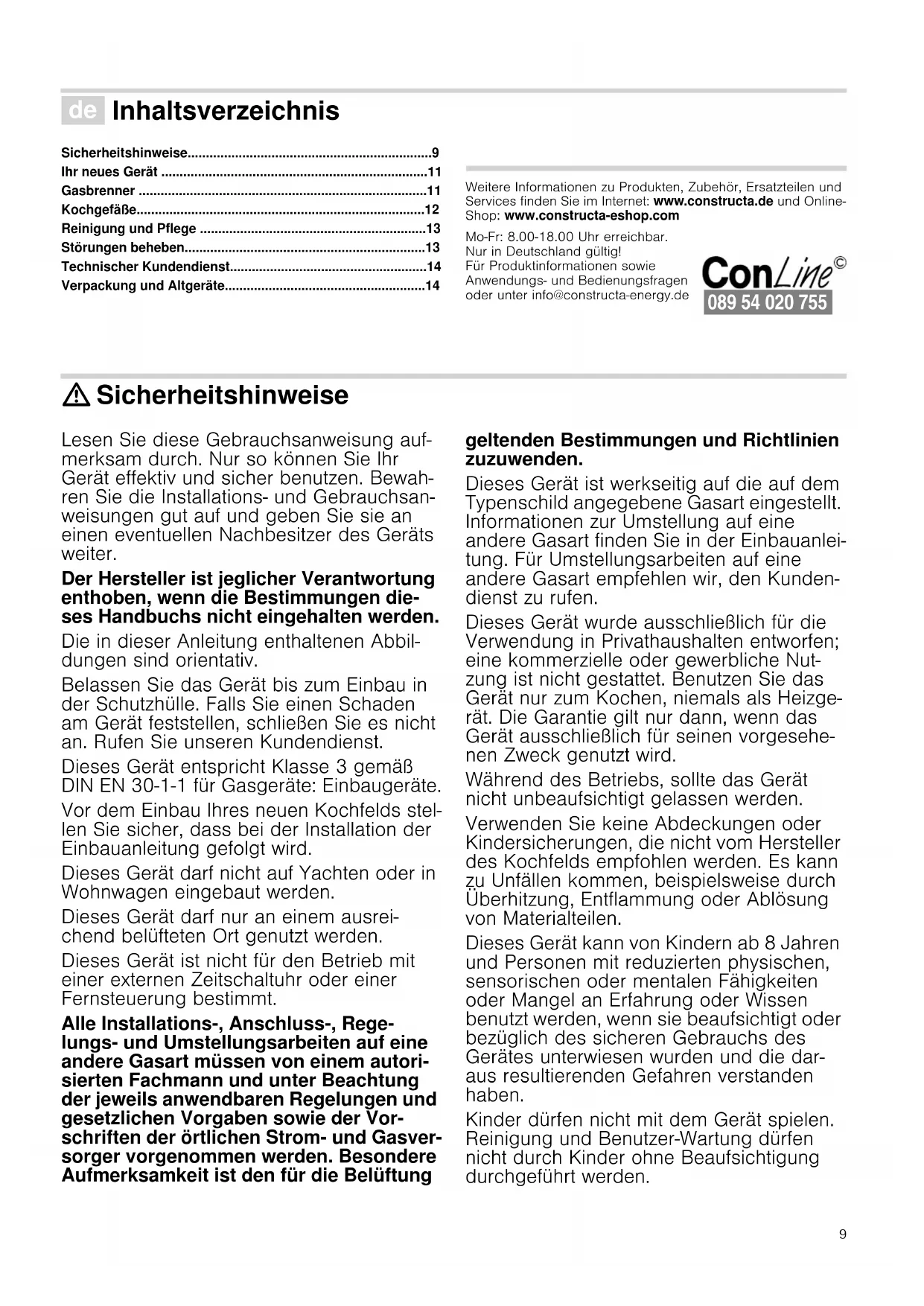

Sicherheitschinweise 9

Ihr neues Gerät 11

Gasbrenner 11

Kochgefäbe 12

Reinigung und Pflege 13

Störungen beheben. 13

Technischer Kundendienst. 14

Verpackung und Altgeräte. 14

Weitere Informationen zu Produkten, Zubehör, Ersatzteilen und Services finden Sie im Internet: www.constructa.de und OnlineShop: www.constructa-eshop.com

Mo-Fr: 8.00-18.00 Uhr erreichbar.

Nur in Deutschland gültig!

Für Produktinformationen sowie

Anwendungs- und Bedienungsfragen oder unter [e-mail]

08954020755

Sicherheitshinweise

Lesen Sie diese Gebrauchsanweisung auf Merksam durch. Nur so konnen Sie Ihr Gerät effektiv und sicher benutzen. Bewahren Sie die Installations- und Gebrauchsanweisungen gut auf und geben Sie sie an einen eventuellen Nachbesitzer des Geräts weiter.

Der Hersteller ist jeglicher Verantwortung enthoben, wenn die Bestimmungen deses Handbuchs nicht eingehalten werden.

Die in dieser Anleitung enthaltenen Abbildungen sind orientativ.

Belassen Sie das Gerät bis zum Einbau in der Schutzhülle. Falls Sie einen Schaden am Gerät feststellen, schreiben Sie es nicht an. Rufen Sie unseren Kundendienst.

Dieses Gerät entspricht Klasse 3 gemäß DIN EN 30-1-1 für Gasgeräte: Einbaugeräte.

Vor dem Einbau Ihres neuen Kochfelds stellen Sie sicher, dass bei der Installation der Einbauanleitung gefolgt wird.

Dieses Gerätarf nicht auf Yachten oder in Wohrwagen eingebaut werden.

Dieses Gerätarfnur an einem ausreichend belufteten Ort genutzt werden.

Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einer Fernsteuerung bestimmt.

Alle Installations-, Anschluss-, Regelungs- und Umstellungsarbeiten auf eine andere Gasart müssen von einem autorisierten Fachmann und unter Bechtung der jeweils anwendbaren Regelungen und gesetzlichen Vorgaben sowie der Vorschriften der ortlichen Strom- und Gasversorger vorgenommen werden. Besondere Aufmerksamkeit ist den für die Belüfung

geltenden Bestimmungen und Richtlinien zuzuwenden.

Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Informationen zur Umstellung auf eine andere Gasart finden Sie in der Einbauanleitung. Für Umstellungsarbeiten auf eine andere Gasart empfehlen wir, den Kundenst zu rufen.

Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kummerzielle oder gewerbliche Nutzung ist nicht gestattet. Benutzen Sie das Gerät nur zum Kochen, niemals als Heizgerät. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehen Zweck genutzt wird.

Während des Betriebs, sollte das Gerät nicht unbeaufsichtigt gelassen werden.

Verwenden Sie keine Abdeckungen oder Kindersicherungen, die nicht vom Hersteller des Kochfelds empfohlen werden. Es kann zu Unfälle kommt, beispelsweise durch Überhitzung, Entflammung oder Ablösung von Materialteilen.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darüber resultierenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät speien. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

Gefahr der Verpuffung!

Bei Ansammlung von unverbrannten Gas in geschlossenen Räumen besteht Verpfuftungsgefahr. Das Gerät nicht der Zugluft aussetzen. Die Brenner konnen sonst ausgegeben. Lesen Sie die Warnhinweise bezüglich der Funktionseise der Gasbrenner aufmerksam durch.

Vergiftungsgefahr!

Die Benutzung eines Gaskochgeräts erzeugt in dem Raum, in dem es betrieben wird, Wärme, Feuchtigkeit und Verbrennungsprodukte. Stellen Sie safer, dass die Küche gut durchluftet ist, vor allem wenn das Kochfeld in Betrieb ist: halten Sie die tatsächlichen Belüftungsöffnungen frei oder installieren Sie eine mechanische Belüftung (Abzugshaube). Ein langer und dauerhafter Betrieb des Geräts kann eine zusätzliche oder effizientere Belüftung erfordern: öffnen Sie ein Fenster oder erhöhen Sie die Leistung der Abzugshaube.

Verbrennungsgefahr!

Kochstellen und deren Umgebung werden sehr heißt. Berühren Sie niemals bereits Oberflächen. Halten Sie Kinder unter 8 Jahren fern.

Brandgefahr!

Die Kochstellen werden sehr heißt. Brennbare Gegenstände niemals auf das Kochfeld stellen. Keine Gegenstände auf dem Kochfeld abstellen.
Lagern Sie keine atzenden chemischen Reinigungsmittel oder Produkte, Dampfrei-niger, brennbare Materialien oder andere Produkte, die keine Lebensmittel sind, unter thisem Haushaltsgerät bzw. benutzen Sie diese nicht in unmittelbarer Nähe.
- Überhitztes Fett oder Öl ist leicht entzündlich. Entfernen Sie sich nicht, wenn Sie Fett oder Öl erhitzen. Falls sich Fett oder Öl entsetzt, löschen Sie das Feuer nicht mit Wasser. Decken Sie das Kochgebung zum Erstickenden der Flamme mit einem Deckel ab und schalten Sie die Kochstelle aus.

Verletzungsgefahr!

Kochgefäbe, die beschädigt sind, die nicht die richtige Große aufweisen, deren Rand über das Kochfeld hinausragt oder die schlecht aufgestellt sind, konnen schwere Schäden verursachen. Beachten Sie die Tipps und Warnhinweise zu den Kochgefäben.

• Beim Auftreten einer Störung stellen Sie die Gas- und Stromzufuhr des Geräts ab. Für Reparaturarbeiten rufen Sieitte unseren Kundendienst.
• Nehmen Sie keine Arbeiten im Geräteinneren vor. Gegebenenfalls rufen Sieitte unseren Kundendienst.
• Falls sich ein Bedienknebel nicht drehen{lsst,versuchen Sie es nicht gewaltsam. Rufen Sie unverzüglich den Kundendienst, damit erihn repariert oder austauscht.

Stromschlaggefahr!

Benutzen Sie keine Dampfreiniger zur Reinigung des Geräts.

Ihr neues Gerät

Auf Seite 2 finden Sie eine Übersicht über Ihr Gerät sowie über die Leistung der Brenner.

Zubehör

Je nach Modell sind beim Kochfeld folgende Zubehörteile inbegriffen. Diese sind auch über den Kundendienst erhältlich.

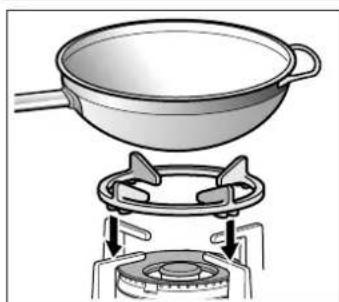

Zusatzrost Wok

Zur ausschließlich Benutzung auf dem Wokbrenner und mit Kochgefalen, die einen gewölbten Boden haben.

Der Gebrauch dieser KochgefaBe kann eine kurzfristige Verformung der Fettauffangschale verursachen. Das ist normal und hat keinen Einfluss auf den Betrieb des Gerates.

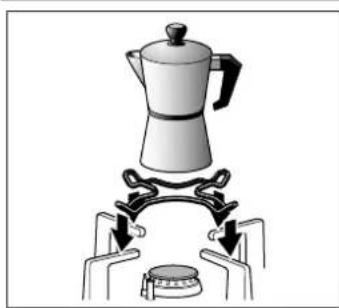

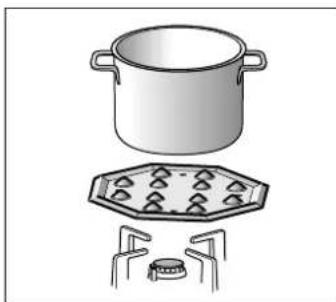

Zusatzrost Kaffeekocher

Zur ausschließlich Benutzung auf dem Sparbrenner und mit Kochgefalen, die einen kleineren Durchmesser als 12 cm haben.

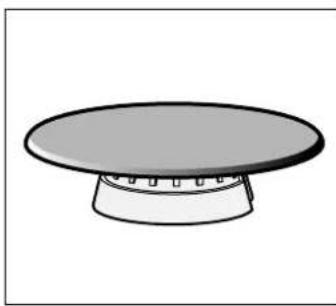

Simmer Plate

Dieses Zubehörteil dient zur Wärmereduzierung bei Verwendung der niedrigsten Leistungsstufe.

Legen Sie das Zubehörnteil mit den Ausbuchtungen nach oben auf den Rost, und niedirekt auf den Brenner. Stellen Sie das Kochgefäß mittig auf das Zubehörnteil.

Simmer Cap

Brenner, der ausschließlich dem Kochen mit minimaler Leistung dient. Für die Benutzung muss der Sparbrenner herausgezogen und durch den Brenner Simmer Cap ersetzt werden.

Teilenummer

363300Zusatzrost Wok

184200 Zusatzrost Kaffeekocher

648786 Simmer Plate

616229 Simmer Cap

Der Hersteller übernimmt für die fehlende oder fehlerhafte Verwendung dieser Zubehörteile keine Verantwortung.

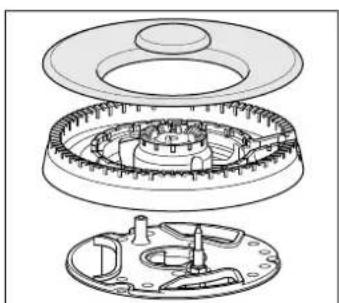

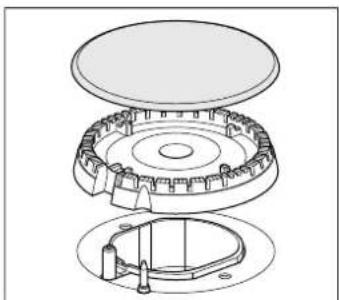

Gasbrenner

An jedem Bedienknebel ist der Brenner gekennzeichnet, der dadurch kontrolliert wird.

Für einen korrekten Betrieb des Geräts müssen sowohl die Roste als auch alle Brennerteile richtig aufliegen. Die Brennerdeckel nicht vertauschen.

Anzüden per Hand

1. Drücken Sie den Bedienknebel des gewährten Brenners hinein und drehen Sieihn nach links bis auf die gewünschte Position.
2. Nahern Sie dem Brenner einen Anzünder oder eine Flamme (Feuerzeug, Streichholz, usw.).

Automatische Zündung

Wenn Ihr Kochfeld über eine automatische Zündung verfügt (Zündkerzen):

1. Drücken Sie den Bedienknebel des gewählten Brenners hinein und drehen Sieihn nach links bis auf die maximale Position.

Während Sie den Bedienknebel gedrückt halten, werden Funken an allen Brennern geschlagen. Die Flamme wird entzundet.

1. Lassen Sie den Bedienknebel los.
2. Drehen Sie den Bedienknebel auf die gewünschte Position.

Falls die Flamme nicht gezündet wurde, drehen Sie den Bedienknebel zusück auf Aus und wiederholen Sie die Schritte. Halten Sie diesen Mal den Bedienknebel länger gedrückt (bis zu 10 Sekunden).

Gefahr der Verpuffung!

Wenn nach 15 Sekunden die Flamme nicht gezündet wurde, machen Sie den Brenner aus und öffnen Sie Tur oder Fenster. Warten Sie wichtstens eine Minute, bevor Sie es erneut versuchen.

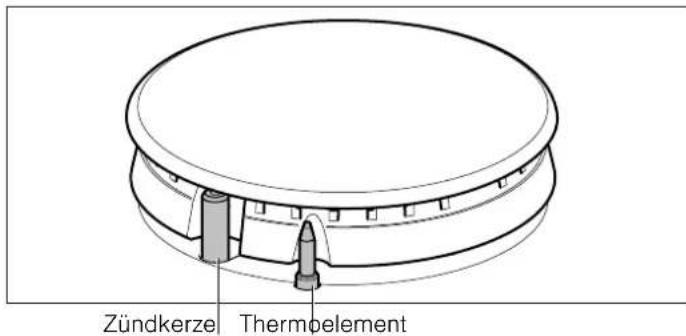

Sicherheitsystem

Je nach Modell verfügbar Ihr Kochfeld über ein Sicherheitsystem (Thermoelement), das den Austritt von Gas verhindert, wenn die Brenner versehentlich ausgehen.

Um sicherzugehen, dass diese Vorrichtung aktiv ist:

1. Entzünden Sie den Brenner wie gewohrt.
2. Halten Sie den Bedienknebel weiterhin während 4 Sekunden nach dem Anzünden der Flamme fest gestruckt.

Ausschalten eines Brenners

Drehen Sie den betreffenden Bedienknebel nach rechts, bis die Position 0 erreicht ist.

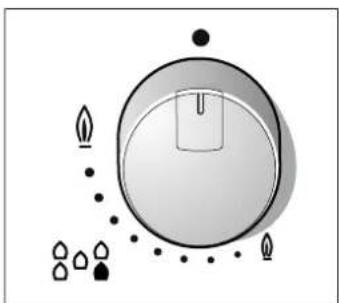

Leistungsstufen

Zwischen maximaler und minimaler Position konnen Sie durch die stufenlose Regelung einzeln die Leistung einstellen, die Sie benötigen.

Position	Bedienknebel aus
Große Flamme	Größte Öffnung bzw. Leistung und elektrische Zündung
Kleine Flamme	Kleine Stoffung bzw. Leistung

Warnhinweise

Ein leises Summen während des Betriebs der Brenner ist normal.

Während des ersten Gebrauchs ist es normal, dass Gerüche frei werden. Das stellt kein Risiko bzw. keinen Defekt dar. Die Gerüche verschwinden mit der Zeit.

Eine orangefarbene Flamme ist normal. Sie entsteht durch in der Luft befindlichen Staub, übergelaufene Flüssigkeiten usw.

Wenn die Flamme des Brenners versehentlich ausgeht, drehen Sie den Bedienknebel des Brenners auf Aus und zünden Sie den Brenner für mindestens eine Minute nicht erneut an.

Einige Sekunden nach Abschalten des Brenners ist ein dumpfes Gerausch zu horen. Dies ist normal und bedetet, dass das Sicherheitsystem deaktiviert wurde.

Achten Sie auf hochste Sauberkeit. Bei verschmutzten Zündkerzen Funktioniert das Anzüden nicht fehlerfrei. Reinigen Sie sie regelmäß mit einer klinen nicht metallischen Bürste. Achten Sie darauf, dass auf die Zündkerzen keine gewaltsamen Schläge ausgeübt werden.

Empfehlungen zum Kochen

Brenner Sehr stark - Stark	Mittel Niedrig
Wok-Brenner Kochen, Garen, Braten, Bräuen, Paellas, asiatische Küche (Wok).	Aufwärmen und warmhalten:VBorbereitete Gerichte, Fertiggerichte
Schnellbrenner Schnitzel, Steak, Omelett, Bratgut	Reis, Bécha-mel, Ragout	Dampfgaren:Fisch, Gemüse
Normalbrenner Dampfkartof-feln, frisches Gemüse, Ein-töpfe, Nudeln	Wiederaufwärmen und Warm-halten von bereits zubereite-ten Gerichten und Zubereiten von schmackhaften Gerchten
Sparbrenner Kochen: Sch-morgerichte, Milchreis, Kara-mell	Auftauen und langsamKochen: Hülsen-früchte, Obst,Tiefkühlgerichte	Schmelzen:Butter, Scho-kolade, Gelata-tine

Kochgefäße

Geeignete Kochgefae

Brenner Mindesturchmesser des Gefäbes	Höchstdurchmesser des Gefäbes
Wok-Brenner 22 cm
Schnellbrenner 22 cm 26 cm
Normalbrenner 14 cm 20 cm
Sparbrenner 12 cm 16 cm

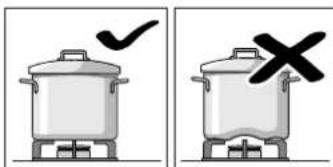

Hinweise bei der Benutzung

Die folgenden Hinweise helfen Ihnen, Energie zu sparen und Schaden an Kochgefaffen zu vermeiden:

Verwenden Sie Kochgefäße geeigneter Groß für den jeweiligen Brenner.

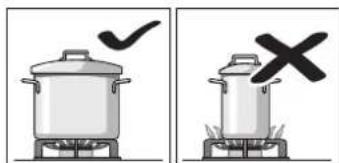

Benutzen Sie keine kieinen Kochgefäbe auf den groben Brennern. Die Flamme sollte die Seiten der KochgefäBe nicht berühren.

Benutzen Sie keine verformten Kochgefäbe, die auf dem Kochfeld nicht stabil stehen. Die Gefäbe können umkippen. Benutzen Sie nur Kochgefäbe mit flachem und dickem Boden.

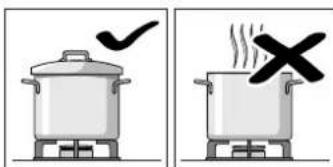

Kochen Sie nicht ohne Deckel oder wenn der Deckel verschoben ist. Ein großer Teil der Energie wird verschwendet.

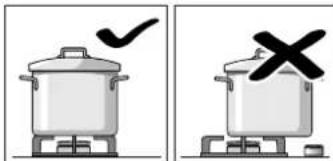

Stellen Sie das Kochgefäll mittig über den Brenner, sonst kann das Gefäll umkippen.

Stellen Sie große Töpfe nicht auf die Brenner in der Näheder Armaturen. Diese konnten überhitzt und dadurch beschädigt werden.

Reinigung und Pflege

Reinigung

Ist das Gerä einmal abgekühlt, reinigen Sie es mit einem Schwamm, Wasser und Seite.

Reinigen Sie die Oberflächen der Brennereinzelteile nach jeder Benutzung und in kaltem Zustand. Auch die kleinsten Rückstände (überkochende Speisen, Fettspritzer, usw.) brennen sich in die Oberfläche ein und sind später nur schwer zu entfernen. Für eine richtige Flamme mussen die LÖcher und Ritzen der Brenner sauber sein.

Das Bewegen einiger Kochgefäbe kann Metallspuren auf den Rosten hinterlassen.

Säubern Sie Brenner und Roste mit Seitenwasser und einer nicht metallischen Bürste.

Wenn die Roste Gummiauflagen haben, gehen Sie bei der Reinigung vorsichtig vor. Die Auflagen konnten sich losen und der Rost das Kochfeld zerkratzen.

Trocknen Sie immer alle Brenner und Roste. Wassertropfen oder feuchte Zonen am Beginn des Kochvorgangs können das Email beschädigen.

Nachdem die Brenner gereinigt und getrocknet sind, versichert Sie sich, dass die Deckel gut auf den Verteilern platziert sind.

Achtung!

Keine Dampfreiniger verwenden. Das Kochfeld kann dadurch beschädigt werden.
- Wenn das Kochfeld über eine Glas- oder Aluminiumblende verfügbar, keine Messer, Schaber oder ähnliches zur Reinigung der Verbindungsstelle zum Metall verwenden.

Pflege

Entfernen Sie übergelaufene Flüssigkeiten sofort. So vermeiden Sie, dass Essensrechte anleben und Sie sparen Muhe und Zeit.

Aufgrund der hohen Temperaturen, denen sie ausgesetzt sind, kann sich am Wok-Brenner und an den Zonen aus Edelstahl (Fettauffangschale, Umgebung der Brenner usw.) die Farbe verändern. Das ist normal. Reinigen Sie diese Bereiche nach jeder Benutzung mit einem für Edelstahl geeigneten Produkt.

Es wird empfohlen, regelmäßig das Reinigungsmittel mit der Teilenummer 464524 zu verwenden, das über unseren Kundendienst erhältlich ist.

Achtung!

Das Reinigungsmittel für Edelstahlarf nicht im Bereich der Bedienteile verwendet werden. Die Kennzeichnung (Aufdruck) konnte verwischen.

Lassen Sie keine säurehaltigen Flüssigkeiten (Zitronensaat, Essig, usw.) auf das Kochfeld gelangen.

Störungen beheben

In einigen Fällen konnen aufgetretene Störungen leicht behoben werden. Bevor Sie den Kundendienst rufen, beachten Sie folgende Hinweise:

Störung Mögliche Ursache Lösung

Störung der allgemeinen Elektrik.	Sicherung defekt. Im Hauptsicherungskosten prüfen, ob die Sicherung defekt ist und ggf. ersetzen.
	Die automatische Sicherung oder ein Fehlerstromschutzschalter wurde ausgelöst.	Im Hauptbedienfeld prüfen, ob die automatische Sicherung oder ein Fehlerstromschutzschalter durchgebrannt ist.
Die automatische Zündung funktioniert nicht.	Zwischen den Zündkerzen und den Brennern kon-ner sich Reste von Lebensmitteln oder Reinigern befinden.	Der Zwischenraum zwischen Zündkerze und Bren-ner muss sauber sein.
	Die Brenner sind nass. Die Brennerdeckel sorgfältig trocknen.
	Die Brennerdeckel sind nicht richtig aufgelegt. Überprüfen, ob die Deckel richtig aufliegen.
	Das Gerät ist nicht oder falsch geerdet oder die Erdung ist beschädigt.	Setzen Sie sich mit dem Elektroinstalleur in Ver-bindung.
Ungleichmäßige Brenner-flamme.	Die Brennerteile sind nicht richtig aufgelegt. Die Brennerteile richtig auf den entsprechenden Brenner auflagen.

Die Ritzen des Brenners sind verschmutzt. Ritzen des Brenners saubern.

Störung Mögliche Ursache Lösung

Der Gasfluss scheint nicht normal zu sein oder es tritt kein Gas aus.	Zwischengeschaltete Ventile sind geschlossen. Die möglichen Zwischengeschalteten Ventile öffnen.
	Bei Verwendung einer Gasflasche überprüfen, dass diese nicht leer ist.	Gasflasche austauschen.
In der Küche riecht es nach Gas.	Ein Gashahn ist offen. Gashähne schlieben.
	Schlechter Anschluss der Gasflasche. Anschluss der Gasflasche auf Dichtheit prüfen.
	Mögliches Gasleck. Den Gashahn schlieben, den	Bereich lüften und(sofort einen für die Überprüfung und Zertifizierung der Installation autorisierten Fachmann benachrichtigen. Das Gerät nicht benutzten, bis sichergestellt ist, dass es kein Gasleck an der Installation oder dem Gerät gibt.
Der Brenner schaltet sich(sofort nach Loslassen des Bedienknebels aus.	Sie haben den Bedienknebel nicht genugend Lange gedrückt.	Sobald der Brenner gezündet hat, den Bedienknebel noch eineugekunden gedrückt halten.
	Die Ritzen des Brenners sind verschmutzt. Ritzen des Brenners säubern.

Technischer Kundendienst

Wenn Sie unseren Kundendienst anrufen, halten Sieitte die Erzeugnisnummer (E-Nr.) und die Fertigungsummer (FD) des Gerats bereit. These Information entnehmen Sie dem Typenschild, das unter dem Kochfeld angebracht ist, und dem Etikett in der Bedienungsanweisung.

Die Kontaktdaten aller Länder für den nachstgelegen den Kundendienst finden Sie hier bzw. im beiliegenden Kundendienst-Verzeichnis.

Reparaturauftrag und Beratung bei Störungen

A0810550533

D 089 54 020 755

CH 0848 840 040

Vertrauen Sie auf die Kompetenz des Herstellers. Sie stellen somit sicher, dass die Reparatur von geschulten Servicetechni

kern durchgeführt wird, die mit den Original-Ersatzteilen für Ihr Gerät ausgerüstet sind.

Garantiebedingungen

Falls das Gerät wider Erwarten Schäden aufweisen oder ihre Qualitätsanforderungen nicht erfüllen sollen, setzen Sie uns davon sochnell wie möglich in Kenntnis. Zur gültigen Einlösung der Garantiearf das Gerät nicht unbefugt manipuliert bzw. benutzt worden sein.

Die Garantiebedingungen werden von unserer Vertriebung im Land des Gerätekaufs festgelegt. Detaillierte Informationen erhalten Sie in den Verkaufsstellen. Um die Garantie in Anspruch erhöhen zu können, müssen Sie den Kaufbeleg für das Gerät vorweisen.

Wir behalten uns das Recht auf Änderungen vor.

Verpackung und Altgeräte

Wenn sich auf dem Typenschild des Geräts das Symbol befindet, beachten Sie folgende Hinweise.

Umweltgerecht entsorgen

Entsorgen Sie die Verpackung umweltgerecht.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Die Verpackung Ihres Geräts besteht aus Materialien, die notwendig sind, um einen wirsamen Schutz beim Transport zu garantieren. Diese Materialien sind vollständig wiederverwertbar und verringn damit die Umweltbelastung. So wie wir konnen auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie folgende Ratschlage beachten:

Entsorgen Sie die Verpackung in einer Tonne für recyclungfahige Materialien.
- Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Informieren Sie sich bei ihrer ortlichen Verwaltung über die Adresse des nachsten Wertstoffhofs und liefern Sie Ihr Gerät Dort ab.

Schütten Sie verwendetes Bratfett oder Öl nicht in das Spülbecken. Sammeln Sie das Öl in einem verschliebaren Gefäuß und geben Sie es bei einer Sammelstelle ab oder werfen Sie es, wenn dies nicht möglich ist, in die Mülltonne (so gelangt es auf eine kontrollierte Mülldeponie - vermutlich nicht die Beste Lösung, doch wird so kein Wasser verschmutzt).
