BEDIENUNGSANLEITUNG TX592 YAMAHA

BEDIENUNGSPANLEITUNG

BRUKSANVISNING

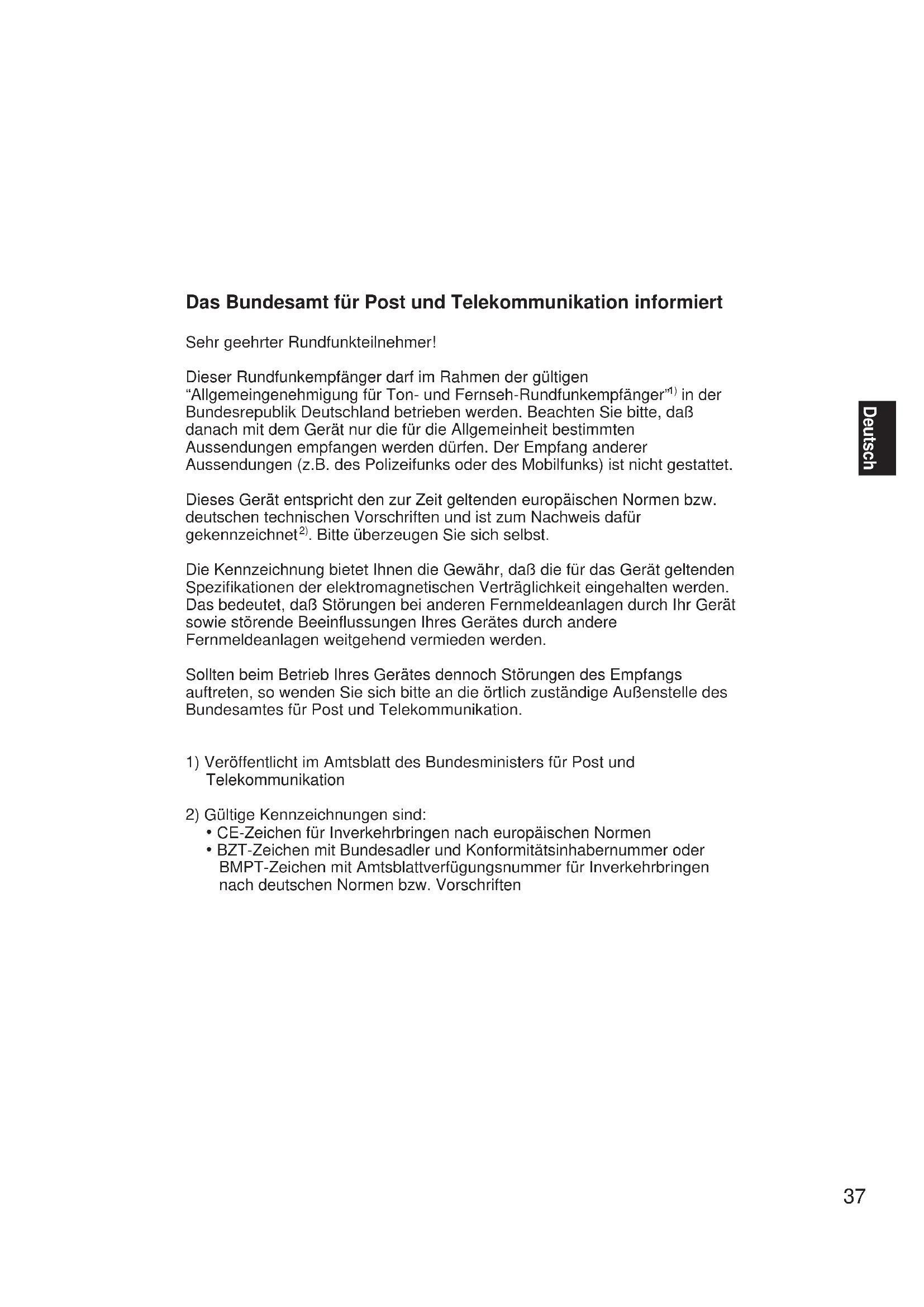

Das Bundesamt für Post und Telekommunikation informiert

Sehr geehrter Rundfunkteilnehmer!

Dieser Rundfunkempfänger darf im Rahmen der gultigen "Allgemeinehmigung fur Ton- und Fernseh-Rundfunkempfänger" in der Bundesrepublik Deutschland betrieben werden. Beachten Sieitte, daß danach mit dem Gerät nur die für die Allgemeinheit bestimmten Aussenduungen empfangen werden dürfen. Der Empfang anderer Aussenduingen (z.B. des Polizeifunks oder des Mobilfunks) ist nicht gestattet.

Dieses Gerät entspricht den zur Zeit geltenden europäischen Normen bzw. deutschen technischen Vorschriften und ist zum Nachweis davon gekennzeichnet2).itte überzeugen Sie sich selbst.

Die Kennzeichnung bietet Ihnen die Gewähr, daß die für das Gerät geltenden Spezifikationen der elektromagnetischen Verträglichkeit eingehalten werden. Das bedeutet, daß Störungen bei anderen Fernmeldeanlagen durch Ihr Gerät sowie storende Beeinflussungen Ihres Gerätes durch andere Fernmeldeanlagen weltgehend vermieden werden.

Sollten beim Betrieb Ihres Gerätes dennoch Störungen des Empfangs auftreten, so wenden Sie sichitte an die örtlich zuständige Außenstelle des Bundesamtes für Post und Telekommunikation.

1) Veröffentlich im Amtsblatt des Bundesministers für Post und Telekommunikation
2) Gültige Kennzeichnungen sind:
- CE-Zeichen für Inverkehrbringen nach europäischen Normen
- BZT-Zeichen mit Bundesadler und Konformitätsinhabernummer oder BMPT-Zeichen mit Amtsblattverfügungsnummer für Inverkehrbringen nach deutschen Normen bzw. Vorschriften

BESONDERHEITEN

• Multi-Funktionen für den RDS-Empfang
• Senderspeicher für 40 Sender
• Automatische Vorabstimmung für RDS-Sender
  Multi-Status-Senderspeicher
• Funktion zum Ändern von Speicherplatzen (Austausch von Senderspeicher-plätzen)
• Abstimmregler mit Verriegelung
• Direkt-PLL-Synthesizer-Abstimmung

INHALT

MITGELIEFERTE ZUBEHÖRTEILE 2
ZUR BEACHTUNG. 38
ANSCHLUSSE 39
BEDIENUNGSELEMENTE UND IHRE
FUNKTIONEN 42
ABSTIMMUNG 44
SENDERSPEICHERUNG 45
EMPFANG VON RDS-SENDERN. 48
STÖRUNGSSUCHE 53
TECHNISCHE DATEN 54

ZUR BEAuchtUNG:BITTE LESEN SIE THESE BEDIENUNGSANLEITUNG VOR INBETRIEBNAHME DES GERATES.

1. Dieses Gerät ist ein moderner Stereotuner.
   Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, um die bestmögliche Leistung von diesen Gerät zu erhalten.
2. Der Aufstellplatz muß mit Umsicht gewählt werden. Stellen Sie das Gerät nicht unter direkter Sonnenbestrahlung oder nahe einer Wärmequelle auf. Das Gerätarf nicht Vibrationen, Staub, Hitze, Käte und Feuchtigkeit ausgesetzt werden. Halten Sie es von Störungsquellen wie Transformatoren und Motoren fern.
3. Öffnen Sie niemals das Gehäuse, da dies zu Beschädigungen des Gerätes und zu elektrischen Schlagen führen kann. Falls Fremdkörper in das Geräte eindringen, wenden Sie sich an ihren Fachhandler.
4. Falls Sie das Gerät für länger Zeit nicht benutzen (z.B. während den Ferien), sollen den Sie den Netzstecker aus der Steckdoseziehen.
5. Bei Blitzschlaggefahr das Netzkabel aus der Steckdoseziehen und das Antennenkabel abtrennen.
6. Zum Abtrennen des Netzkabels immer am Stecker anfassen, niemals am Kabel ziehen.
7. Die Schalter und Regler niemals mit Gewalt betätigen.
8. Zum Umstellen des Gerätes immer den Netzstecker Herausziehen und alle Verbindungen zu anderen Geräten abtrennen.
9. Reinigen Sie这点es Gerät nicht mit chemischen Lösungsmitteln, weil dadurch die Gehäuseoberfläche beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.
10. Sehen Sie bei Problemen im Abschnitt "STÖRUNGSSUCHE" dieser Bedienungsanleitung nach, bevor Sie auf einen Defekt des Gerätes schreiben.
11. Heben Sie diese Bedienungsanleitung gut auf, um auch später noch nachschlagen zu können.

Bei angeschlossenem Netzstecker ist这点 Gerät nicht von der Stromversorgung getrennt, auch nicht bei ausgeschalteten Gerät. Thiser Zustand wird als Betriebsbereitschaft bezeichnet.

Bei angeschlossenem Netzstecker wird immer eine geringeMenge Strom verbraucht.

WICHTIG

Bitte tragen Sie die Seriennummer Ihres Gerätes in den folgenden Freiraum ein.

Modell:

Seriennummer:

Die Seriennummer ist an der Geräterückwand angegeben. Bewahren Sie diese Bedienungsanleitung an einem sicheren Platz zum späteren Nachschlagen auf.

VORSICHT

Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden darf das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden.

ANSCHLUSSE

Der Netzstecker theses Gerätes und der anderen Komponenten darf erst angeschlossen werden, nach dem alle anderen Anschlüsse richtig ausgeführrt worden sind.

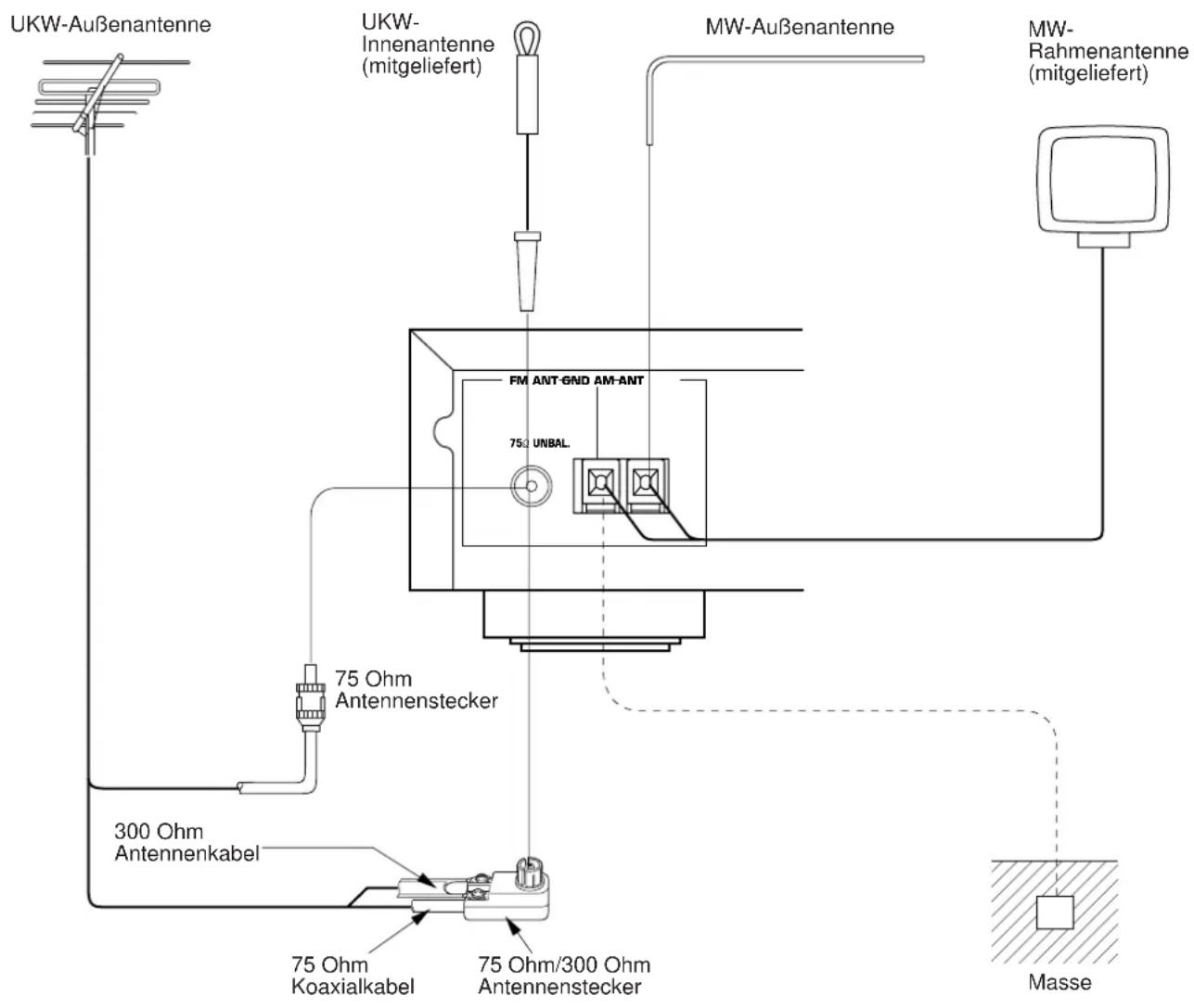

ANTENNENANSCHLUSSE

SchlieBen Sie die einzelnen Antennen an den entsprechenden Klemmen an, wie in der Abbildung gezeigt.
- Mit thisem Gerät wird sowohl eine MW (AM)- als auch eine UKW (FM)-Innenantenne mitgeliefert. Unter normalen Bedingungen geben diese Antennen einen befriedigenden Empfang. Im allgemeinen ergibt eine korrekt installierte Außenantenne einen besseren Empfang als eine Innenantenne. Falls der Empfang schlecht ist, kann eine Außenantenne Abhilfe schaffen.

Anschlue einer UKW-Innenantenne

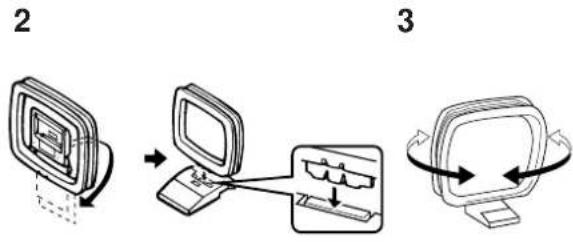

Anschluß einer MW-Rahmenantenne

Für den besten Empfang ausrichten

• Schließen Sie die UKW-Innenantenne bei Verwendung einer UKW-Außenantenne nicht an.
• Die MW-Rahmenantenne sollen nicht in der Naze des Verstärkers/Receivers aufgestellt werden, sie kann an einer Wand aufgehigt werden.
• Schlieben Sie die MW (AM)-Rahmenantenne auch bei Verwendung einer MW (AM)-Außenantenne an.

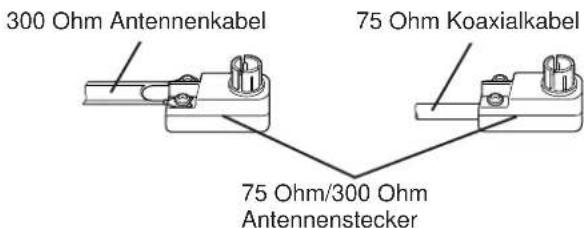

UKW-Außenantenne (Sonderzubehör)

Wenden Sie sich für die Auswahr und Installation einer UKW-Außenantenne an ihren Fachhändler oder an eine Kundendienstvertretung.
Auch die Wahl des Zuleitungsskabels ist wichtig. Zweiadriges Flachbandkabel bietet eine gute elektrische Leitfähigkeit, ist billiger und beim Verlegen durch Fenster und in Räumen einfacher zu handhaben. Koaxialkabel ist teurer, ist wirksam zur Unterrückung von Interferenzen, ist weniger anfällig gegenüber Witterungseinflüssen und in der Höhe befindliche Metallgegenstände und ist ein fast so gutter Signalleiter wie das Netzkabel. Das letztere gilt insbesondere für ausgeschämte Koaxialkabel. Die Verlegung von Koaxialkabel ist am Eintrittspunkt in das Gebäude etwas schwieriger. Wenn ein Koaxialkabel gewählt wird, muß sichergestellt werden, daß die Antenne für diese Kabelart geeignet ist.

300 Ohm Antennenkabel

75 Ohm Koaxialkabel

• Verwenden Sie für den Anschluß einen 75 Ohm/300 Ohm-Antennenstecker (Zubehor) oder 75 Ohm Antennenstecker (Zubehor).

Hinweise zur Installation einer UKW-Außenantenne

Die Antenne so welt wie möglich von der Straße entfernt installieren, um Zündstörungen zu verhindern.
Die Speiseleitung bzw. das Koaxialkabel so kurz wie möglich halten. Überschüssiges Kabel nicht bündeln oder aufrolten.
Die Antenne sollte sich mindestens zwei Meter von Stahlbetonwänden oder Metalteilen entfernt befinden.

■ MW-Außenantenne (Sonderzubehör)

In Stahlbetongebäuden oder in großer Entfernung zum Sender kann es erforderlich sein, eine Drahtantenne im Freien zu installieren.

Erdungsklemme (GND)

Aus Sicherheitsgründen und zur Verhinderung von Interferenzstörungen sollte die GND-Klemme mit einer gute Erdung verbunden werden. Eine gute Erdung ist z.B. eine in feuchten Boden getriebene Metallstange.

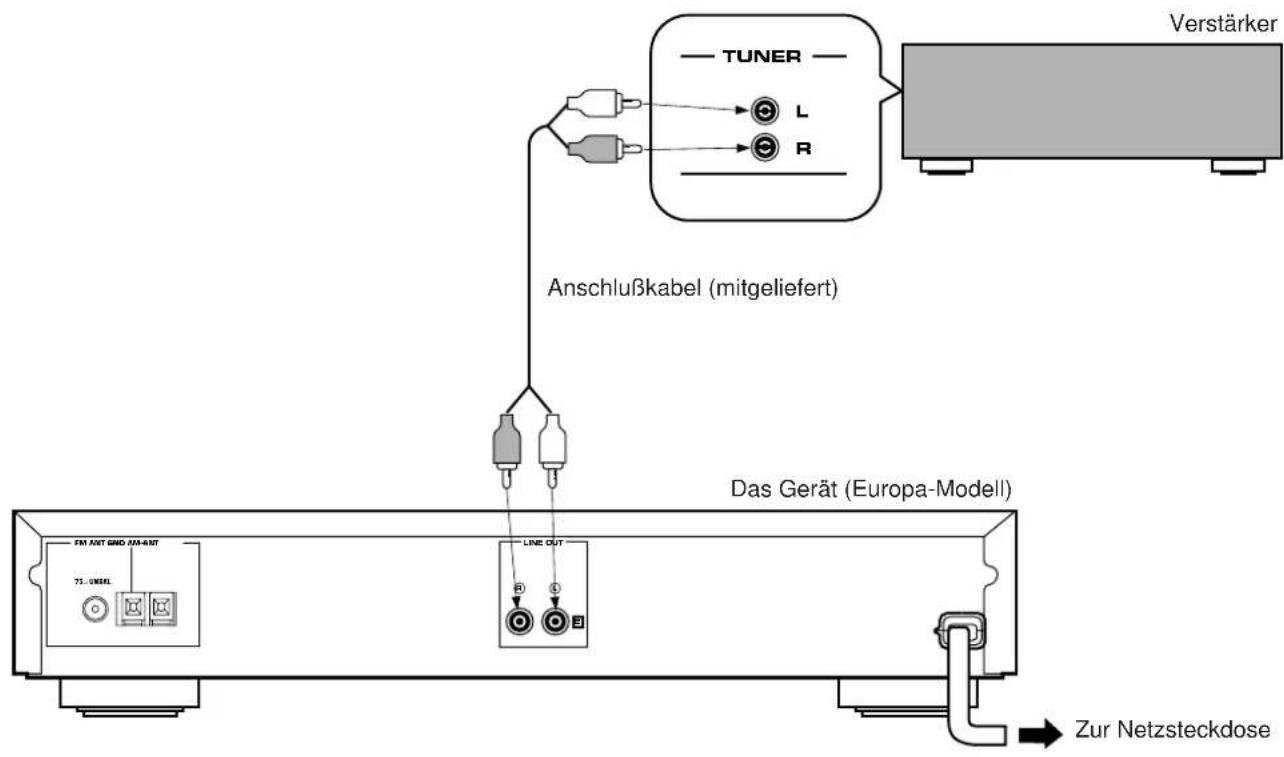

ANSCHLUSSE AM VERSTÄRKER

• Schließen Sie these Gerät, den Verstärker und die anderen Geräte erst nach dem Ausführren samtlicher Anschüsse an der Netzsteckdose an.

• Kontrollieren Sie, ob die Ausgangsbuchsen (LINE OUT) des linken (L) und rechten (R) Kanals mit den entsprechenden Eingangsbuchsen des Verständerkers. verbunden ist.

• Falls Sie einen YAMAHA-Verträger besitzen, dessen Buchsen auf der Rückseite mit 1, 2, 3, usw. numeriert sind, müssen Sie die LINE OUT-Buchsen these Gerätes mit den Eingangsbuchsen 2 des Verträgers verbinden.

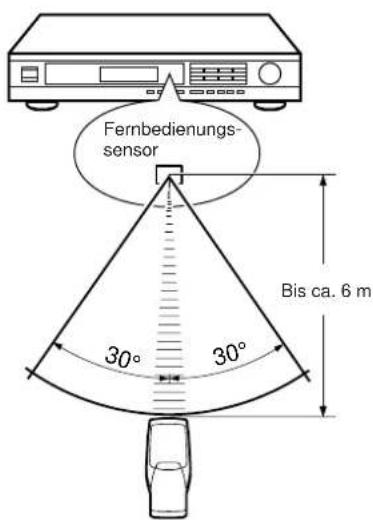

HINWEISE FÜR DIE STEUERUNG DIESES GERÄTES MIT DER FERNBEDIENUNG

Das Gerät besitzt einen Fernbedienungssensor.
Dieser empfängt die Signale der mit dem YAMAHA-Veränderer oder Receiver mitgelieferten Fernbedienung.

Hinweise

• Zwischen der Fernbedienung und dem Gerät dürfen sich keine große Gegenstände befinden.
• Falls helles Licht, wie von einer Fluoresenszenblampe usw. auf den Fernbedienungssensor fällt, konnen beim Fernbedienungsbetrieb Störungen auftreten. Stellen Sie in this dem Fall das Gerät so auf, daß kein direktes Licht auf den Sensor fällt.

BEDIENUNGSELEMENTE UND IHRE FUNKTIONEN

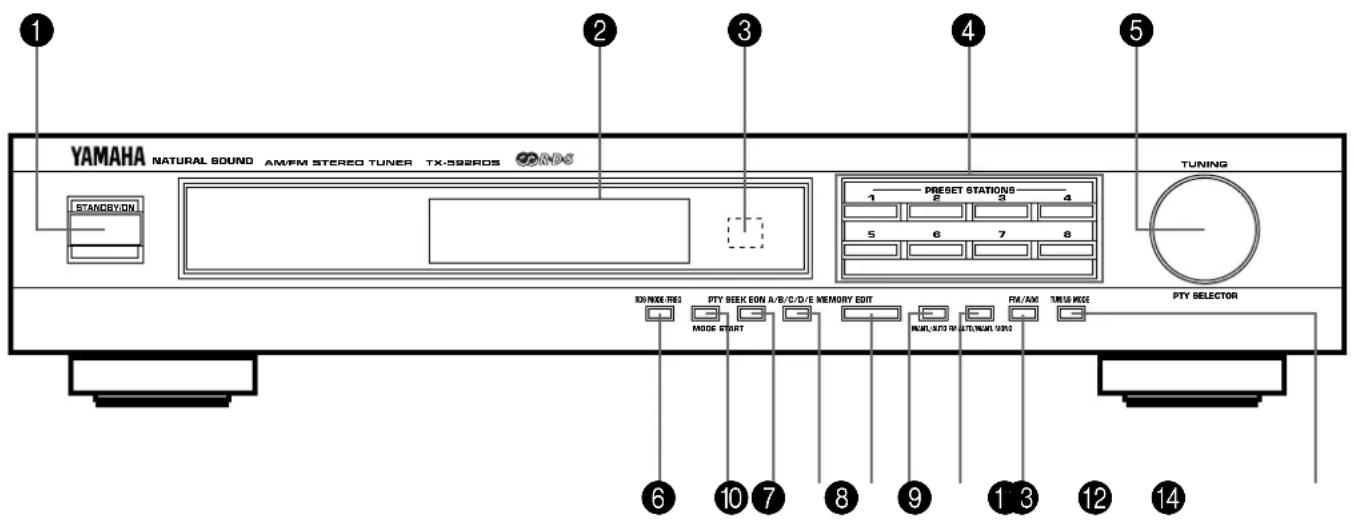

VORDERSEITE

Netzschalter (STANDBY/ON)

Drucken Sie diesen Schalter zum Einsatzen des Gerätes. Durch nochmaliges Drucken des Schalters wird das Gerät in die Betriebsbereitschaft umgeschaltet.

Betriebsbereitschaft In dieserzustand wird ein sehr geringer Strom fur den Empfang der Infrarotsignale von der Fernbedienung verbraucht.

Anzeigefeld

Auf dem Anzeigefeld werden die Senderfrequenzen und verschiedene andere Informationen gezeigt. (Einzelheiten siehe)nachste Seite.)

Fernbedienungssensor

Der Fernbedienungssensor empfängt die Signale der mit dem YAMAHA-Verträger oder Receiver mitgelieferten Fernbedienung.

4 Sendertasten (PRESET STATIONS)

Stellen Sie einen Speicherplatz (1 bis 8) ein.

Abstimmregler fur Sender und Programmtyp (TUNING, PTY SELECTOR)

Dieser Regler dient zum Abstommen von Sendern. Er dient außer dem zum Aufrufen eines vorabgestimmten RDS-Senders einer bestimmen Programmart.

6 Anzeigeumschalttaste (RDS MODE/FREQ)

Wenn Sie diese Taste beim Empfang eines RDS-Senders drücken, wird die Anzeige nacheinander in die Betriebsarten PS, PTY, RT und CT (falls die entsprechenden RDS-Daten empfangen werden) und auf die Frequenzanzeige umgeschaltet.

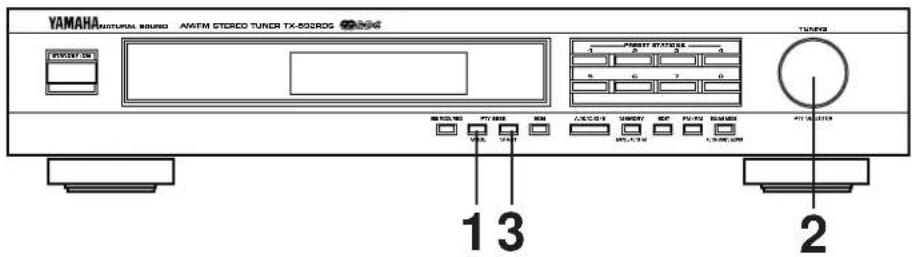

PTY SEEK-Betriebsartentaste (PTY SEEK MODE)

Drücken Sie diese Taste, um das Gerät in die PTY-Suchlauf-Betriebsart umzuschalten.

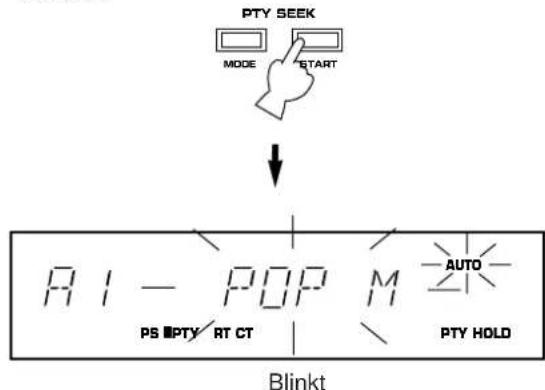

8 PTY-Suchlaufstarttaste (PTY SEEK START)

Wenn these Taste nach der Wahl der Programmart in der PTY-Suchlauf-Betriebsart gedrückt wird, so beginnt die Sendersuche.

EON-Taste (EON)

Drücken Sie diese Taste für die Auswahl einer bestimmen Programmart (NEWS, INFO, AFFAIRS, SPORT), wenn Sie einen Sender dieser Programmart automatisch abstammen wollen.

10 A/B/C/D/E-Taste

Drucken Sie diese Taste, um die gewünschte Senderspeichergruppe einzustellen.

11 Speicher- und UKW Manuell/Auto-Taste (MEMORY, MAN'L/AUTO FM)

Wenn these Taste gedrückt wird, blinkt die Anzeige "MEMO" für etwa 5 Sekunden. Drücken Sie während dieser Zeit eine der Sendertasten (PRESET STATIONS), um den empfangenen Sender zu speichern.

Wenn diese Taste länger für ca. 3 Sekunden gedrückt gehalten wird, beginnnt die automatische Vorabstimmung. (Für Einzelheiten wird auf die Seite 46 verwiesen.)

12 Editiertaste (EDIT)

Mit dieser Taste konnen Sie die Speicherplätze von zwei abgespeicherten Sendern gegeneinander austauschen.

Durch Drücken dieser Taste wird der Wellenbereich zwischen UKW und AM umgeschaltet.

Abstimm-Betriebsart-Taste (TUNING MODE, AUTO/MAN'L MONO)

These Taste dient zum Umschalten der Abstimm-Betriebsart zwischen automatisch und manuell. Drücken Sie für die automatische Abstimmung diese Taste, so daß die Anzeige "AUTO" im Anzeigefeld leuchtet. Drücken Sie für die manuelle Abstimmung diese Taste, so daß die Anzeige "AUTO" erlischt.

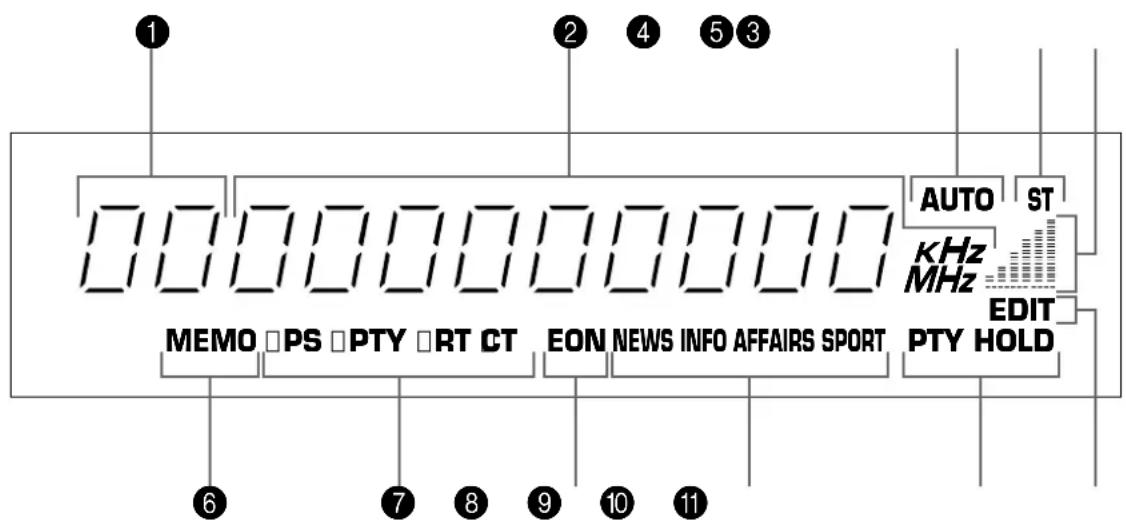

ANZEIGEFELD

1 Senderspeicheranzeige

These Anzeige zeigt die Gruppe (A/B/C/D/E) und die Senderspeichernummer (1 - 8) eines vorabgespeicherten Senders.

2 Senderfrequenz-Anzeige

Der Wellenbereich und die Frequenz bzw. die Information des empfangenen Senders werden angezeigt.

3 Auto-Anzeige (AUTO)

Bei eingestellter automatischer Senderabstimmung leuchtete.
these Anzeige.

4 Stereoanzeige (ST)

Beim Empfang eines UKW-Stereosenders mit ausreichender Signalstarke leuchtet diese Anzeige.

5 Signalpegel-MeBinstrument

Hier wird der Signalpegel des empfangenen Senders angezeigt. Wenn Mehrweg-Interferenzen vorhanden sind, verringgert sich die Pegelanzeige.

6 Speicher-Anzeige (MEMO)

These Anzeige blinkt für etwa 5 Sekunden, wenn die Speichertaste (MEMORY) gedrück wird. Wahrend dieser Zeit kann der angezeigte Sender mit der Taste A/B/C/D/E und PRESET STATIONS gespeichert werden.

RDS-Betriebsartenanzeigen

Die Anzeigen vor der Betriebsartenbezeichnung für die RDS-Betriebsart(en) des gegenüber empfangenen Senders leuchten.

EON-Anzeige (EON)

These Anzeige leuchtet bei Empfang von EON-PTY-Daten.

9 Programmartanzeige

Die Anzeige für die in der EON-Bertriebsart ausgewählte Programmart leuchtet.

10 PTY-Anzeige (PTY HOLD)

These Anzeige leuchtet bei eingeschalteten PTY-Suchlauf.

11 Editieranzeige (EDIT)

These Anzeige blinkt, wenn Sie zuerst die Editiertaste (EDIT) zum Ändern von Speicherplatzen drücken. Wenn Sie die Editiertaste (EDIT) zum zweiten Mal drücken, leuchtet die Anzeige für einen Augenblick, um anzuzeigen, daß die Speicherplatze erfolgreich ausgetaucht wurden.

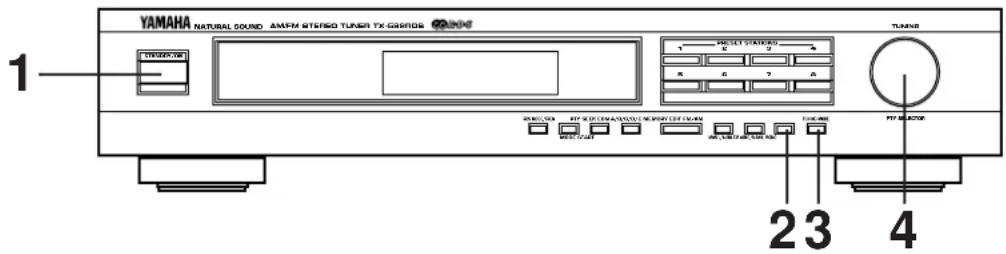

ABSTIMMUNG

Sender mit starken, ungestörten Signalen konnen mit dem automatischen Suchlauf abgestimmt werden. Im Falle von schwachen Eingangssignalen müssen Sie die Senderabstimmung manuell ausführren.

AUTOMATISCHE ABSTIMMUNG MANUELLE ABSTIMMUNG

1 Schalten Sie das Gerät ein.

2 Stellen Sie den gewünschten Wellenbereich UKW (FM) oder MW (AM) ein und kontrollieren Sie damit die Anzeige.

4 Stimmen Sie den gewünschten Sender ab.

Zum Sachen von hoheren Frenzen den Regler etwas nach rechts drehen. Zum Sachen von niedrigeren Frenzen den Regler etwas nach links drehen.

• Falls Sie den abgestimmten Sender nicht horen wollen, drehen Sie den Regler nochmals.
• Falls der Sendersuchlauf wegen zu schwachem Sendersignal beim gewünschten Sender nicht anhalt, erhmen Sieitte die Abstimmung manuell vor.

1 Schalten Sie das Gerät ein.

2 Stellen Sie den gewünschten Wellenbereich UKW (FM) oder MW (AM) ein und kontrollieren Sie darauf die Anzeige.

4 Stimmen Sie den gewünschten Sender manuell ab.

Hinweise

• Bei der manuellen Abstimmung eines UKW (FM)-Senders wird der Sender zur Verbesserung der Empfangsqualität automatisch in mono wiedergegeben.
• Wenn ein Sender abgestimmmt ist, wird die Senderfrequenz angezeigt. Beim Empfang eines RDS-Senders mit PS-Signalen wird anstelle der Freqenz das Senderkurzel angezeigt.

Für weitere Einzelheiten wird auf die Seite 50 verwiesen.

Nach beendeter Wiedergabe

Drucken Sie den Netzschalter (STANDBY/ON) nochmals, um das Gerät in die Betriebsbereitschaft umzuschalten.

SENDERSPEICHERUNG

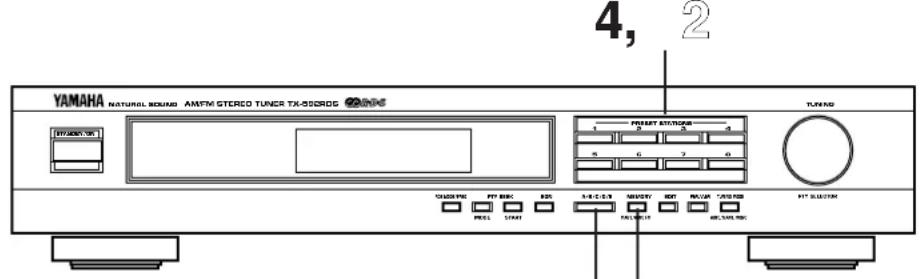

MANUELLE SPEICHERUNG

Be i e t r . n d h t s t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

2, 3

Sendereinstellung

Senderspeicher

1 Stimmen Sie den gewünschten Sender ab. (Für das Abstammen wird auf die vorhergehende Seite verwiesen.)

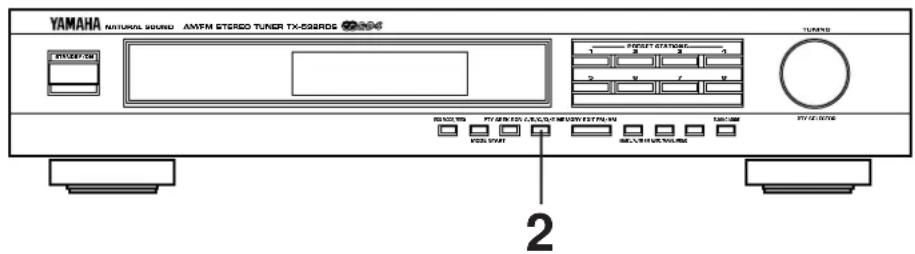

2 Stellen Sie die gewünschte Gruppe (A-E) der vorabgestimmten Sender ein. Kontrollieren Sie damit die Anzeige.

Blinkt fur ca. 5
Sekunden.

4 Stellen Sie den Speicherplatz ein, auf dem Sie den Sender abspeichern wollen bevor die Anzeige "MEMO" erlischt.

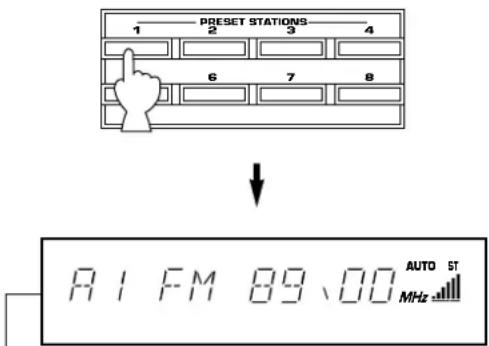

Zeigt, daß der gezeigte Sender auf der Sendertaste A1 gespeichert wurde.

• Speichern Sie weitere Sender auf die gleiche Weise auf die Sendertasten A2, A3 ... A8 ab.
• Auf dieGLEiche Weise konnen weitere Sender auf Senderspeichernummern anderer Gruppen vorabgestimmt werden, wenn im Schritt 2 eine andere Gruppe eingestellt wird.

1 Stellen Sie die Gruppe der vorabgestimmten Sender ein.

2 Drucken Sie die Senderspeichernummer.

Hinweise

• Bei der Abspeicherung eines Senders wird der früher auf thisem Speicherplatz gespeicherte Sender gelöscht.
• Bei der Abspeicherung von Sendern wird darüber den Frenzau auch die Betriebsart Stereo bzw. Mono mit abgespeichert.

Speicherschutz

Der Speicherschutz-Schaltkreis verhindert ein Löschen der gespeicherten Informationen, wenn these Gerät in die Betriebsbereitschaft umgeschaltet ist, der Netzstecker aus der Steckdose gezogen wird oder die Spannungsvorsorgung aufgrund eines Stromausfolles unterbrochen wird.

Wenn die Stromversorgung für längerere Zeit (mehr als 7 Tage) ausgeschelt ist, kann der Speicher gelöscht werden. In dieser Fall ist eine neue Programmierung nach den Anweisungen unter SENDERSPEICHERUNG erforderlich.

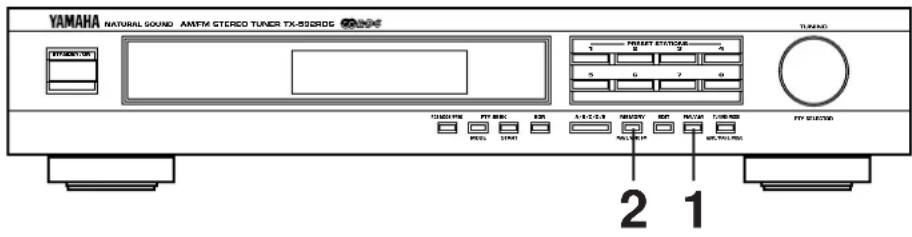

AUTOMATISCHE SPEICHERUNG

RDS-Sender können auch automatisch vorabgestimmter werden. Bei der automatischen Vorabstimmung werden die abgestimmten RDS-Sender mit starken Empfangssignalen nacheinander abgespeichert. Bis zu 40 Sender können auf die gleiche Weise wie bei der manuellen Abstimmung, die auf der Seite 45 beschrieben ist, automatisch abgespeichert werden.

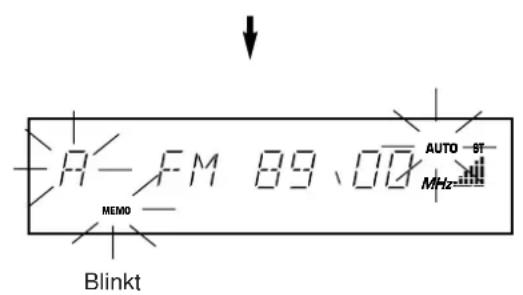

Senderspeicher

Die automatische Sendervorabstimmung beginnt von A1. Die Sender werden der Reihe nach unter A1, A2 ... A8 abgespeichert.

• Falls mehr als 8 Sender empfangen werden, werden die Sender auf den Speicherplätzen der Gruppen B, C, D, und E abgespeichert.

Nach abgeschlossener automatischer Vorabstimmung

Auf der Anzeige wird die Frequenz des zuletzt abgespeicherten Senders angezeigt.

Kontrollieren Sie die Eingabe und die Nummer der gespeicherten Sender, wie im Abschnitt "Sendereinstellung" auf Seite 45 beschrieben.

Einstellen eines vorabgestimmten Senders

Führn Sie die Bedienungsschritte im Abschnitt "Sendereinstellung" auf Seite 45 aus. Die Frequenz oder die Senderbezeichnung eines eingestellten Senders wird auf der Anzeige angezeigt.

Hinweise

Die automatische Sendervorabstimmung wird auf allen RDS-Netzfrequenzen durchgefuhrt, bis die Sender bis E8 gespeichert sind. Falls weniger als bis E8 speicherbare Sender empfangen werden, wird die Sendervorabstimmung nach dem Suchlauf aller Frenquenzen beendet.
- Mit dieser Funktion werden nur UKW-Sender mit einem starken Empfangssignal automatisch gespeichert. Falls Sie einen Sender mit einem schwachen Empfangssignal abspeichern wollen, müssen Sieihn manuell in mono abstammen und wie im Abschnitt "Sendervorabstimmung" auf Seite 45 beschrieben speichern.
* Es gibt Fälle, in denen mit dieser Funktion keine Sender empfangen werden können, die aber mit der automatischen Abstimmung empfangen werden können, weil diese Funktioniben den Tonsignalen auch weitere PI-Signale (ProgrammKennung) empfängt.
- Wenn bei der automatischen Sendervorabstimmung kein Sender empfangen wird, blinkt die Anzeige "NOTHING" für ungebärn 3 Sekunden und der Suchlauf wird unterbrochen.
- Ein gespeicherter Sender kann manuell durch einen anderen UKW- oder MW-Sender ersetzt werden, wenn Sie diesen wie in Abschnitt "Sendervorabstimmung" auf Seite 45 beschreiben abstimmen und speichern.

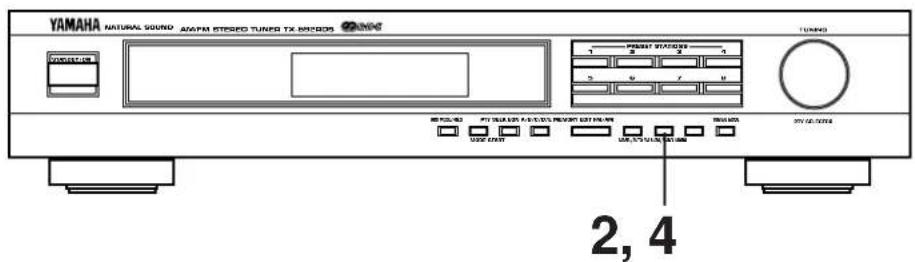

ÄNDERN VON SPEICHERPLÄTZEN

Die Speicherplätze von zwei vorabgestimmten Sendern konnen wie folgt gegeneinander ausgetauscht werden.

Beispiel)

Ändern des auf dem Speicherplatz E1 vorabgestimmten Senders auf A5 und umgekehrt.

1 Rufen Sie den auf E1 abgespeicherten Sender auf, wie im Abschnitt "Sendereinstellung" auf Seite 45 beschrieben.

2
3

Rufen Sie danach den auf A5 abgespeicherten Sender auf die gleiche Weise wie im Schritt 1 ab.

4

Anzeige wenn beiden Sender gegeneinander ausgetauscht sind.

EMPFANG VON RDS-SENDERN

Das Radiodatensystem (RDS) ist ein Übertragungssystem, das in zunehmendem MaBe von UKW-Sendern in denen Ländern verwendet wird. Neben den normalen Radiosignalen strahlen solche Sender auch unhorbare Datensignale zur Übertragung verschiedener Informationen aus, wie Programmidentifikation (PI), Programmservice (PS), Programmart (PTY), Radiotext (RT), Uhrzeit (CT) andere Sendernetze (EON) usw. Für diese Funktionen müssen die Sender die entsprechenden Informationssignale ausstrahlen.

• Bei Empfang von RDS-Sendern werden von diesen Gerät die Funktionen PI, PS, PTY, RT, CT und EON verwendet.

Anzeige von RDS-Informationen

H

IPS PTY

1

RTCT

F

1

AUTO

SPORT

DST

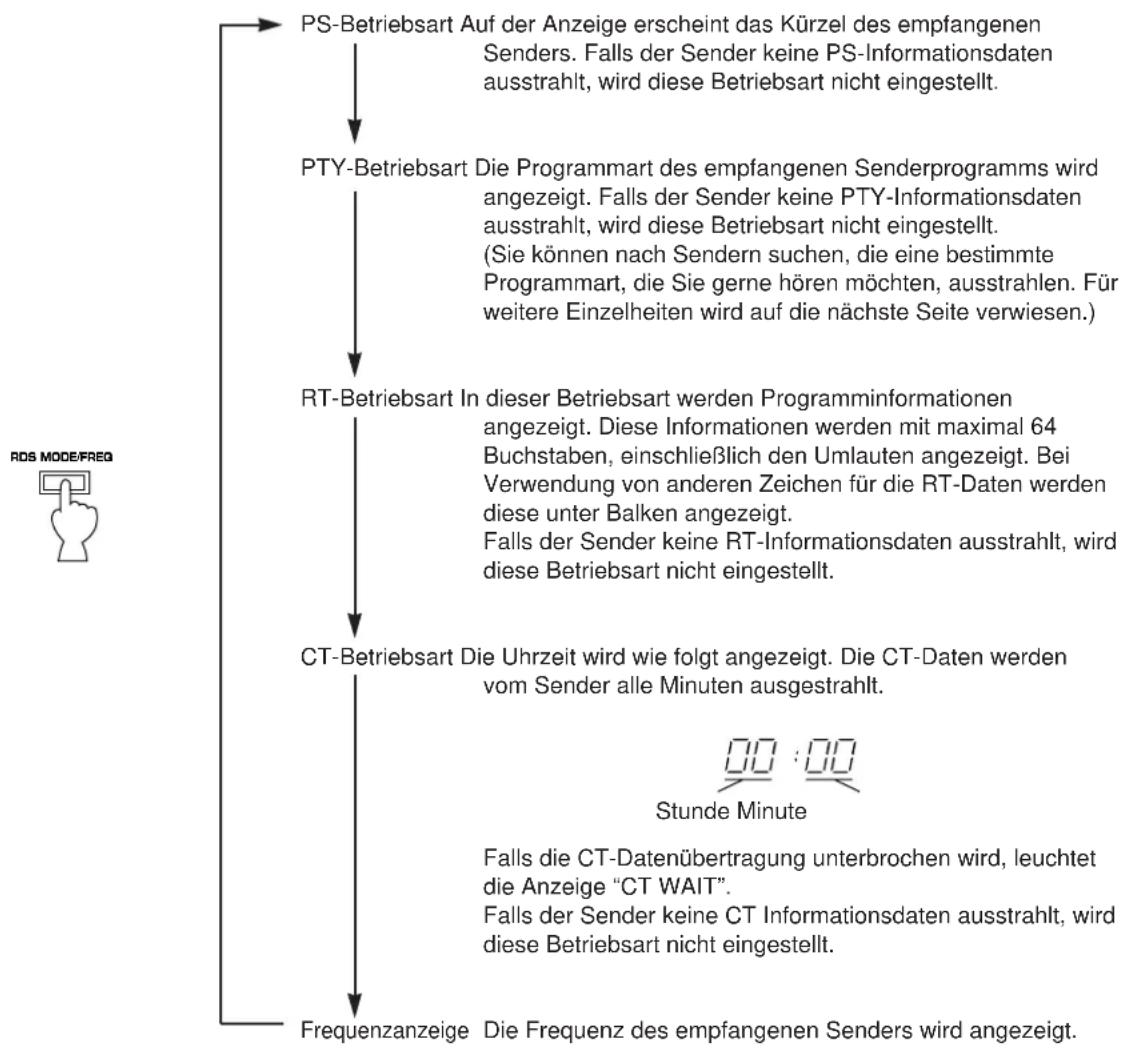

Für die Anzeige von RDS-Informationen stehen die folgenden fünf Betriebsarten zur Verfügung.

PS-Betriebsart (Programmservice)

Anstelle der Senderfrequenz wird das Kürzel des empfangenen RDS-Senders angezeigt.

PTY-Betriebsart (Programmart)

Auf der Anzeige erscheint die Programmart des empfangenen RDS-Senders. Insgesamt stehen die folgenden 15 Programmarten zur Klassifizierung der Senderprogramme zur Verfugung. Für weitere Einzelheiten wird auf die{nachste Seite verwiesen.

RT-Betriebsart (Radiotext)

Beim Empfang eines RDS-Senders werden mit dieser Funktion Programminformationen, wie Titel der Lieder, Name des Interpreten usw. angezeigt.

CT-Betriebsart (Uhrzeit)

Die Uhrzeit wird angezeigt. Das Uhrzeitsignal wird vom empfangenen RDS-Sender gesendet.

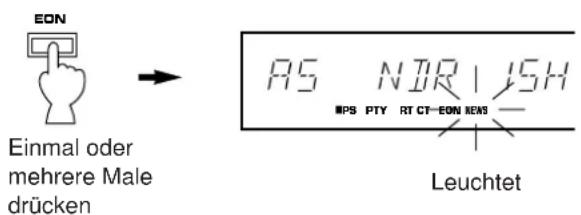

EON-Betriebsart (andere Sendernetze)

Mit dieser Betriebsart wird vom normalen Senderempfang auf ein Programm einer eingestelltten Programmart umgescheltet, sobald ein solches Programm ausgestraht wird. Sobald die Sendung these Programs beendet ist, wird wieder auf den vorher empfangenen Sender (oder auf ein anderes Programm des gleichen Senders) zurückgeschaltet.

Programmarten in der PTY-Betriebsart

NEWS Nachrichten:

Kurze Tatsachenberichte, Ereignisse und öffentliche Meinungen, aktuelle Reportagen

AFFAIRS Zeitgeschehen:

Ausfuhrliche Berichte zum Tagesgeschehen mit einem von den Nachrichten verschieden Konzept, einschließlich Diskussionen und Analysen

INFO Information:

Informationsprogramme im weitesten Sinne, einschließlich Wetterberichte und -vorhorsagen, Konsumteninformationen und medizinische Ratschlage

SPORT Sport:

Programme über das Thema Sport

EDUCATE Erziehung:

Programme über die Erziehung mit formellen Elementen als Grundlage

Drama: Drama:

Hörspiele und Serien

CULTURE Kultur:

Programme über nationale oder regionale Kultur, einschließlich Religion, Philosophie, Soziologie, Sprachen, Theater usw.

SCIENCE Wissenschaft:

Programme über Naturwissenschaften und Technik

VARIED

Leichte Unterhaltung:

Sprachprogramme zur leichten
Unterhaltung, die nicht in die oben aufgeführten Kategorien fallen, wie z.B. Quizprogramme, Spiele, Interviews, Komödien und Satiren

POP M

Pops:

Aktuelle Schlager, die oft in der Hitliste aufgeführrt sind

ROCK M

Rock:

Zeitgenössische Musik von jungen Künstlern

M.O.R.M

Leichte Unterhaltungsmusik (Middle of the Road):

Leichte Unterhaltungsmusik, oft Vokalmusik von kürzerer Dauer

LIGHTM

Leichte Klassiker:

Leichte klassische und allgemein populaire Musik, wie z.B. Instrumental-, Vokal- oder Chormusik

CLASSICS

Klassische Musik:

Orchesterwerke, Sinfonien, Kammermusik, Opern usw.

OTHER M

Andere Musik:

Andere Musik, die sich nicht in die obigen Kategorien einordnen laßt, wie Jazz, Blues, Folk, Country und Reggae

Umschalten der PTY-Betriebsarten

Beim Empfang eines RDS-Senders leuchten die Anzeigen "PS", "PTY", "RT" und "CT" für die entsprechenden RDS-Betriebsarten, die vom Sender empfangen werden. Durch Drücken der Taste RDS MODE/FREQ kann die Anzeige in der nachstehend gezeugten Reihenfolge auf die vom Sender empfangenen RDS-Betriebsarten umgeschaltet werden. (Falls der Sender keine RDS-Signale ausstrahlt, kann nicht auf diese Anzeige umgeschaltet werden.) Eine leuchtende Anzeige vor der Bezeichnung der RDS-Betriebsart weist daraufhin, daß diese RDS-Betriebsart eingestellt ist.

• Beim Empfang eines RDS-Senders drücken Sie die Taste RDS MODE/FREQ nicht, bevor eine oder mehrere RDS-Betriebsarten auf der Anzeige aufleuchten. Falls die Taste vorher gedrückt wird, kann die RDS-Funktion nicht aktiviert werden, weil das Gerät noch nicht alle RDS-Daten des Senders empfangen hat.
• Falls keine RDS-Betriebsart angezeigt wird, kann die RDS-Funktion nicht aktiviert werden.

Hinweise

• Bei ungenügender Signalstarke können die RDS-Daten nicht empfangen werden. Besonderss in der Radiotext-Betriebsart (RT) müssen weitere Daten übertragen werden, so daß unter Umständen kein Text angezeigt werden kann, obwohl die anderen RDS-Betriebsarten (PS, PTY usw.) angezeigt werden können.
• Es kann passieren, daß der Empfang der RDS-Informationsdaten wegen schlechten Empfangsbedingungen nicht möglich ist. Drücken Sie in thisem Fall die Abstimm-Taste (TUNING MODE), so daß die Anzeige "AUTO" erlischt, und auf Monoempfang umgeschaltet wird. Wenn Sie danach auf eine RDS-Betriebsart umschalten, ist es möglich, daß die RDS-Daten angezeigt werden.
• Falls beim RDS-Empfang das Empfangssignal durch Störungen geschwächt wird, ist es möglich, daß die RDS-Datenübertragung unterbrochen wird und auf die Anzeige “… WAI” umgeschaltet wird.

Abrufen einer gewünschten Programmart von den vorabgestimmten RDS-Sendern (PTY SEEK)

Wenn eine Programmart eingegeben wird, konnen unter den vorabgestimmten Sendern die RDS-Sender automatisch nach dieser Programmart abgesucht werden.

• Die Sendungen der RDS-Sender werden in 15 verschiedene Programmarten eingeteilt. Für Einzelheiten wird auf die Seite 49 verwiesen.

1 Schalten Sie das Gerät in die PTY SEEK-Betriebsart.

• Die vom empfangenen Sender ausgestrahnte Programmart oder "NEWS" wird auf der Anzeige angezeigt.

2 Stellen Sie die gewünschte Programmart ein.

3 Beginn der Sueche nach vorabgestimmten RDS- Sendern.

• Auf der Anzeigefeld leuchtet die Anzeige "PTY HOLD".

• Falls ein Sender die gewünschte Programmart ausstrahlt, wird die Sueche unterbrochen und die Programmart des Senders leuchtet. Falls vom Sender PS-Daten ausgestrahl werden, wird in die PS-Betriebsart umgeschaltet.

• Falls Sie den empfangenen Sender nicht wünschen, können Sie die PTY-Suchlaufstarttaste (PTY SEEK START) nochmals drucken. Damit beginnnt das Gerät nach einem anderen Sender, der die gleiche Programmart ausstrahlt zuuchen.
• Falls kein Sender gefunden wird, erscheint die Anzeige "NOTHING" und die Anzeige wird auf die Frenzanzeige umgeschaltet. Falls vom Sender PS-Daten ausgestraht werden, wird in die PS-Betriebsart umgeschaltet.
• Durch nochmaliges Drucken der PTY-Suchlaufstarttaste (PTY SEEK START) während des Sendersuchlaufs wird der Suchlauf unterbrochen und auf die Frenzanzeige zurückgeschaltet. Falls vom Sender PS-Daten ausgestraht werden, wird in die PS-Betriebsart umgeschaltet.

Ausschalten dieser Funktion

Durch nochmaliges Drucken der PTY-Suchlauftaste (PTY SEEK MODE) wird die Programmartsuche unterbrochen und auf die Frenuzanzeige zusückgeschaltet. Falls vom Sender PS-Daten ausgestrahlt werden, wird in die PS-Betriebsart umgeschaltet.

Einstellung, daß bei Sendebeginn einer gewünschten Programmart automatisch auf diesen Sender umgeschaltet wird

These Funktion verwendet die EON-Daten (Enhanced Other Networks) im RDS-Sendernetz. Wenn Sie die gewünschte Programmart (NEWS, INFO, AFFAIRS, SPORT) festlegen, sich das Gerät alle vorabgestimmten RDS-Sender automatisch im Hintergrund nach dieser Programmart ab. Falls ein Sender gefunden wird, der diese Programmart ausstrahlt, bzw. wenn eine entsprechende Sendung beginnnt, so wird auf diesen Sender umgeschaltet, um anstelle des gegenüber empfangenen Programms dieser Sonder zu empfangen.

• Diese Funktion kann nur beim Empfang eines RDS-Senders mit EON-PTY-Daten verwendet werden. (Wenn ein solcher Sender empfangen wird, leuchtet die Anzeige “EON”).

1 Kontrollieren Sie, ob die EON-Anzeige leuchtet.

• Falls die EON-Anzeige nicht leuchtet, schalten Sie auf den Empfang eines anderen RDS-Senders um, so daß die EON-Anzeige aufleuchtet.
  2 Stellen Sie die gewünschte Programmart NEWS, INFO, AFFAIRS oder SPORT ein.

Der Suchlauf im Hintergrund erstreckt sich auf alle vorabgestimmten RDS-Sender. Falls ein Programm gefunden wird, so wird these be Beginn der Sendung automatisch empfangen.

3 Am Ende des Programms wird wieder auf das vorherempfangene Programm (oder auf ein anderesProgramm des gleichen Senders) umgeschaltt.

Ausschalten dieser Funktion

Drucken Sie die EON-Taste, so daß keine Programmartanzeige leuchtet.

Hinweise

• Die Programmart "TA" kann mit diesen Gerät nicht eingestellt werden.

STÖRUNGSSUCHE

Wenn eine Störung auftritt, sollenn Sie die nachfolgenden Punkte überprüfen, um die Störung möglicherweise selbst durch die angegebenen Maßnahmen zu beheben. Wenn dies nicht möglich ist oder die Störung nicht in der Spalte STÖRUNG aufgeführt ist, wenden Sie sichitte an ihren autorisierten YAMAHA-Fachhändler oder eineYAMAHA-Servicestation.

	STÖRUNG	URSACHE	ABHILFE
FM	Zeitweise Knockgeräutsche (vor allem in Gebieten mit schwachen Signalen)	Zündgeräutsche von vorbeifahrenden Fahrzeugen	Die UKW-Antonne solle so hoch wie möglich und so welt wie möglich von der Straße entfern't angebracht werden, außer dem solle ein Koaxialkabel verwendent werden.
		Stögeräutsche von Thermostaten oder anderen elektrischen Geräten	An dem Gerät, das die Stögeräutsche verursacht, einen Störschutzvorrichtung anbringen.
	Der UKW-Stereoempfang ist gestört.	Aufgrund der Eigenschaften von UKW-Stereosenden tritt dies nur auf, wenn der Sender weit entfern't oder der Antennensignal schlecht ist	Die Antennenanschluss überprüfen. Eine UKW-Antonne, die aus mehreren Elementen besteht, konnte Abhülle bringen. Die TUNING MODE Taste für die manuelle Abstimmung einstellen.
	Die ST-Anzeige blinkt, und der Empfang ist gestört.	Unzureichendes Antenneneingangssignal	Eine Antenne verwenden, die für die Empfangsbedingungen im jeweiligen Gebiet am besten geeignet ist.
		Sender nicht genau eingestellt	Genau abstimmen
	Der Empfang ist verzerrt, und selbst mit einer gutek UNW-Anteenne kann kein greater Empfang erzielt werden.	Mehrweginterferenzen sind vorhanden	Die Aufstellung der Antenne verändern, um die Mehrweginterferenzen zu eliminieren.
	Stereosender können nicht in Stereo empfangen werden	Die TUNING MODE Taste ist für die manuelle Abstimmung eingestellt.	Die Taste drücken, so daß die Anzeige "AUTO" auf dem Anzeigefeld leuchtet.
	Ein gewünschter Sender kann nicht mit automatischer Abstimmung abgestimmt werden.	Der Sender ist zu schwach.	Die manuelle Abstimmung verwenden. Eine UKW-Richtanenne verwenden.
	Vorher gespeicherte Sonder konnen nicht abgerufen werden.	Der Netzstecker war lange Zeit von der Steckdose getrennt.	Die Sonder erneut speichern.
AM	Unzureichende Empfindlichkeit	Signal ist schwach oder Antennenanschluss sind lose	Die Anschlüsse der MW-Rahmenantenne anziehen und die Antenne für besten Empfang ausrichten.
	Ein gewüncscher Sender kann nicht mit automatischer Abstimmung abgestimmt werden.		Die manuelle Abstimmung verwenden.
	Ständiges Knacken oder Brummen	These Stögeräutsche stammen von Beleuchungsreinrichtungen, Fluoreszenzlampen, Motoren, Thermostaten und anderen elektrischen Geräten.	Eine Außenantenne und ein Erdungskabel verwenden. Dadurch konnen die Stögeräutsche reduziert werden, aber es ist schwierig, sãmtliche Stögeräutsche zu beseitigen.
	Es treten Brumm- und Interferenz-geräutsche auf (besonders am Abend).	Zwischen dem empfangenen und einem anderen Sender treten Interferenzen auf.	Eine Behebung ist nicht möglich.
		In der Höhe wird ein Fernseher betrieben.	Dieses Gerät weiter vom Fernseher entfern't aufstellen.
ALLGEMIN	Das Gerät arbeitet nicht normal.	Es liegt eine Beeinflussung durch externe Störungen (Beleuchtung, starke statische Elektrizität, etc.) oder eine Fehlbedienung des Gerätes vor.	Schalten Sie das Gerät in die Betriebsbereitschaft und ziehen Sie den Netzstecker ab. Nach ca. 30 Sekunden stecken Sie den Netzstecker wieder ein und schalten das Gerät emeut eine.

TECHNISCHE DATEN

UKW-TEIL

Abstimmbereich 87,5 bis 108 MHz

Eingangsempfindlichkeit (DIN)

75 Ohm Mono (Störspannungsabstand 26 dB) 0,9 V
75 Ohm Stereo (Störspannungsabstand 46 dB) 24× V

Selektivität (zwei Signale, 40 kHz Hub, ±300 kHz) 70 dB

Störspannungsabstan (DIN, bewertet)

Stereotrennung (1 kHz) 50 dB
Frequenzgang
20 Hz bis 15 kHz . 0± 1,5 dB
Ausgangspiegel
40 kHz Hub. 500 mVhm

MW-TEIL

Empfangsbereich 531 bis 1.611 kHz
Eingangsempfindlichkeit 200 V/m
Störspannungsabstand 50 dB
Klirgrad 1 kHz .0,3%
Ausgangspiegel (30% Mod. 1 kHz). 200 mVhm

ALLGEMEIN

Spannungsversorgung. 230 V, 50 Hz
Leistungsaufnahme 7 W
Abmessungen (B·H·T) 435·86·289 mm
Gewicht 3,2 kg
Zubehörteile Audio-Anschlußkabel

MW-Rahmenantenne

UKW-Innenantenne

75 Ohm/300 Ohm Antennenstecker

(nur Großbritannien-Modell)

Technische Änderungen vorbehalten.

EGENSKAPER

Tänds Near Funktionen für automatisk stationsinstalling aktiveras.

4 Stereoindikator (ST)

7 Indikatorer for RDS-funktion

Stationsprogrammering

1 Ställ in önskad station

Stationsprogrammering

PTY-funktionen (programtyp):

Displayen visar den just installda RDS-stationens programtyp. Det finns 15 programtyper for klassificering av RDS-stationer. Se nasta sida for ytterligare uppliesninger.

RT-funktionen (radiotext):

Programtypier PTY-funktionen

Storavstand (DIN - ovagt)

Yamaha Elektronik Europa GmbH

Siemensstr.22-34,25462

Rellingen, b. Hamburg Germany

COLLEGAMENTI

Errata/Errata/Druckfehlerverzeichru's /Rättelser/Errata corrige/Fe de errata/Errata

English

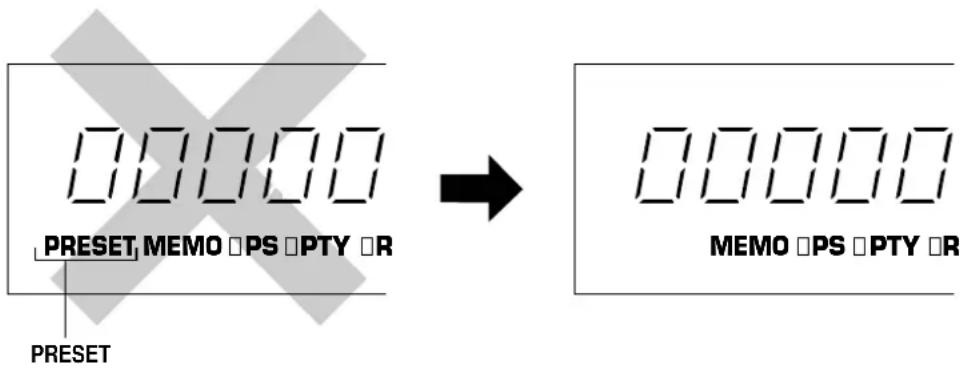

Die senderspeicheranzeige "PRESET" leuchtet auf keinen Fall von dieser Gerät.itte ignorieren Sie alle Beschreibungen und Abbildungen von dieser Anzeige PRESET in dieser Bedienungsanleitung.

Svenska
