Produkttyp	Einbaugeschirrspüler
Marke	Fagor
Modell	LVF 77 IT
Einbaumaße (B x H x T)	600 x 820-890 x 550 mm
Gewicht (ca.)	45 kg
Netzspannung	230 V / 50 Hz
Mindeststromstärke des Stromkreises	10 A
Wasserdruck	1 bis 10 bar (0.1 - 1 MPa)
Wasserdurchfluss	10 l/min (mindestens 1 l/min)
Länge des Zulaufschlauchs	1,50 m
Fassungsvermögen (geschätzt)	12 Gedecke
Spülprogramme	Mehrere Programme, darunter Eco, Intensiv, Schnell
Zusatzfunktionen	Startzeitvorwahl, Halbe Beladung
Kindersicherung	Ja
Schutz vor Wasseraustritt	Ja (Schlauch mit elektrischem Aquastopp)
Wartung und Reinigung	Regelmäßige Reinigung der Filter und der Sprüharme
Ersatzteile und Reparierbarkeit	Ersatzteile verfügbar (Dichtungen, Einstellschlüssel usw.); Reparatur durch autorisierten Kundendienst
Allgemeine Informationen	Bedienungs- und Installationsanleitung enthalten; Warmwasser bis 60°C kompatibel

Häufig gestellte Fragen - LVF 77 IT FAGOR

Wie installiere ich den Geschirrspüler in einer Nische?

Überprüfen Sie vor dem Einbau des Geräts, ob die Nische die Mindestmaße einhält: Breite 600 mm, Höhe 820-890 mm, Tiefe 550 mm. Verwenden Sie den mitgelieferten Installationsplan. Kleben Sie die Anti-Beschlag-Folie und den Einbauschaum auf die Oberseite des Geräts. Clipsen Sie die drei Gleitkappen unter die Füße, um das Einschieben zu erleichtern. Setzen Sie das Gerät ein und achten Sie darauf, dass die Schläuche nicht geknickt werden. Befestigen Sie es mit den mitgelieferten Schrauben unter der Arbeitsplatte oder an den seitlichen Halterungen.

Wie schließe ich den Wasserzulauf an?

Schließen Sie den Zulaufschlauch (Länge 1,50 m) an einen Gewindehahn mit Durchmesser 20/27 (3/4'' BSP) an. Der Wasserdruck muss zwischen 1 und 10 bar (0,1-1 MPa) liegen und der Durchfluss mindestens 1 l/min betragen. Stellen Sie sicher, dass die Dichtung vorhanden ist, und ziehen Sie die Verschraubung richtig an. Bei Warmwasseranschluss (max. 60°C) muss der Schlauch eine rote Markierung haben. Verwenden Sie keine bereits gebrauchten Schläuche.

Wie schließe ich den Abwasserabfluss an?

Schließen Sie das Ende des Ablaufschlauchs an einen belüfteten Siphon oder an einen Spülsiphon an. Entfernen Sie ggf. die Verschlusskappe des Siphons. Stecken Sie das Gummiende vollständig auf und befestigen Sie es mit einer Schlauchschelle P10. Die Anschlusshöhe sollte zwischen 0,40 m und 0,90 m über dem Boden liegen. Vermeiden Sie Knicke oder Quetschungen des Schlauchs. Sie können den Schlauch auf maximal 3 m verlängern.

Wie stelle ich die Füße zum Nivellieren ein?

Die vorderen Füße sind mit dem mitgelieferten Einstellschlüssel (P4) verstellbar. Der mittlere Fuß wird mit dem roten Einstellrad eingestellt (verwenden Sie einen Akkuschrauber mit 8er Nuss, einen Ringschlüssel 8 oder einen Torx-Schraubendreher T20). Eine korrekte Nivellierung ist entscheidend für ein einwandfreies Schließen und Abdichten der Tür. Prüfen Sie, ob die Tür ohne seitliches Reiben schließt.

Wie montiere ich die Türverkleidung (einteilige Verkleidung)?

Messen Sie den Abstand zwischen Boden und Unterkante der benachbarten Türverkleidung (Maß B) und das Maß A bis zur unteren Markierung der Verkleidung. Berechnen Sie D = A - B. Zeichnen Sie eine Linie bei Maß D auf der Rückseite der Verkleidung. Positionieren Sie zwei Schrauben im Abstand von 262 mm von der Mitte der Verkleidung. Führen Sie diese Schrauben in die Löcher der Geschirrspülertür ein. Drücken Sie die Verkleidung an und zentrieren Sie sie. Öffnen Sie die Tür, während Sie die Verkleidung festhalten, und schrauben Sie die mitgelieferten Schrauben P2 und P8 ein. Das Gesamtgewicht der Verkleidung darf 10 kg nicht überschreiten.

Wie montiere ich die Türverkleidung (zweiteilige Verkleidung)?

Für den ersten Teil befolgen Sie die Schritte der einteiligen Verkleidung. Messen Sie dann den Abstand zwischen der Schublade und der benachbarten Verkleidung. Setzen Sie die Blendschublade an, indem Sie eine Abstandshalter verwenden. Öffnen Sie die Tür, während Sie die Blendschublade festhalten, zentrieren Sie sie und schrauben Sie sie mit den Schrauben P7 und P8 fest. Achten Sie darauf, dass das Gesamtgewicht (Verkleidung + Blendschublade) 10 kg nicht überschreitet. Bei harten Verkleidungen bohren Sie vor dem Schrauben ein Pilotloch.

Wie balanciere ich die Tür aus?

Stellen Sie die Spannung der Federn auf jeder Seite (rechts und links) gleich ein, um das Gewicht der Verkleidung auszugleichen. Die Tür ist richtig ausbalanciert, wenn sie beim Öffnen nicht schwer herunterfällt und in geöffneter Position waagerecht bleibt. Verwenden Sie das geeignete Werkzeug, um die Federn einzustellen. Überprüfen Sie, ob beide Seiten gleich sind.

Was tun, wenn sich der Geschirrspüler nicht richtig schließen lässt?

Überprüfen Sie zunächst die Nivellierung des Geräts. Wenn die Füße falsch eingestellt sind, kann die Tür reiben. Stellen Sie sicher, dass die Türverkleidung zentriert und die Schrauben fest angezogen sind. Prüfen Sie, ob nichts das Schließen blockiert (z.B. Kabel oder Schläuche). Wenn das Problem weiterhin besteht, stellen Sie die Federspannung der Tür ein (siehe Ausbalancieren). Wenden Sie sich ggf. an den Kundendienst.

Wie warte ich den Geschirrspüler?

Reinigen Sie regelmäßig die Filter, um Verstopfungen und Gerüche zu vermeiden. Entfernen Sie den unteren Korb, schrauben Sie den Hauptfilter heraus und spülen Sie ihn unter fließendem Wasser ab. Reinigen Sie auch die Sprüharme: Nehmen Sie sie ab und prüfen Sie, ob die Düsen verstopft sind. Verwenden Sie gelegentlich ein Entkalkungsmittel. Wischen Sie die Türdeckungen mit einem feuchten Tuch ab.

Wo finde ich Ersatzteile für dieses Modell?

Sie können Ersatzteile (wie Dichtungen, Einstellschlüssel, Gleitkappen, Schalldämmungen) beim Kundendienst von Fagor oder bei autorisierten Händlern erhalten. Die Anleitung erwähnt auch einen separaten Befestigungssatz (Ref. 32X3252) für die Sockelleiste. Halten Sie für Bestellungen die Modellnummer (LVF 77 IT) und das Typenschild bereit.

BEDIENUNGSANLEITUNG LVF 77 IT FAGOR

• LIGAÇÃO ELÉCTRICA

• APARELHO EMBUTIDO DEBAIXO DE UMA PLACA DE COZEDURA

Perigo :

• ELECTRICAL CONNECTION

• RACCORDEMENT ELECTRIQUE

- APPAREIL ENCASTRÉ SOUS UNE TABLE DE CUISSON

Danger :

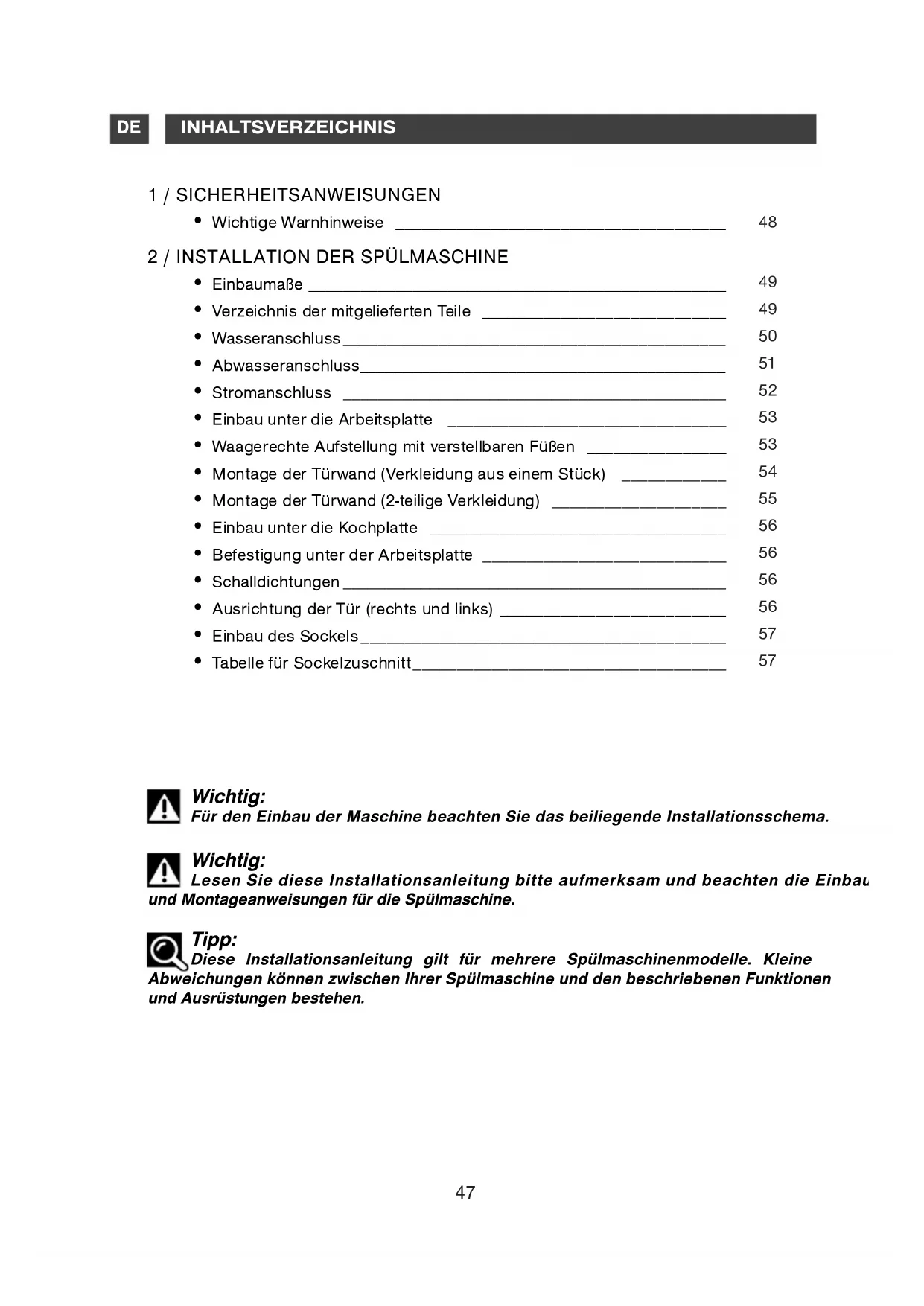

1 / SICHERHEITSANWEISUNGEN

- Wichtige Warnhinweise ____ 48

2 / INSTALLATION DER SPÜLMASCHINE

- Einbaumaße 49

• Verzeichnis der mitgelieferten Teile ____ 49

- Wasseranschluss 50

• Abwasseranschluss 51

- Stromanschluss 52

- Einbau unter die Arbeitsplatte ____ 53

- Waagerechte Aufstellung mit verstellbaren Füßen ____ 53

• Montage der Türwand (Verkleidung aus einem Stück) ____ 54

• Montage der Türwand (2-teilige Verkleidung) ____ 55

- Einbau unter die Kochplatte ____ 56

• Befestigung unter der Arbeitsplatte ____ 56

- Schalldichtungen ____ 56

• Ausrichtung der Tür (rechts und links) ____ 56

- Einbau des Sockels 57

- Tabelle für Sockelzuschnitt 57

Wichtig:

Für den Einbau der Maschine beachten Sie das beiliegende Installationsschema.

Wichtig:

Lesen Sie diese Installationsanleitung bitte aufmerksam und beachten die Einbau und Montageanweisungen für die Spülmaschine.

Tipp:

Diese Installationsanleitung gilt für mehrere Spülmaschinenmodelle. Kleine Abweichungen können zwischen Ihrer Spülmaschine und den beschriebenen Funktionen und Ausrüstungen bestehen.

• WICHTIGE WARNHINWEISE

Wichtig:

Beim Auspacken der Maschine kontrollieren Sie, dass sie während des Transportes nicht beschädigt wurde. Schließen Sie in keinem Fall eine beschädigte Maschine an. Wenn die Maschine beschädigt ist, wenden Sie sich an Ihren Händler.

Gefahr:

Bei Funktionsstörungen der Maschine ziehen Sie den Stecker aus der Steckdose oder trennen den entsprechenden Stromkreis und schließen das Einlaufventil. Wenden Sie sich an unseren Kundendienst.

Wichtig:

Sämtliche elektrischen und hydraulischen Installationsarbeiten der Maschine dürfen nur von einem qualifizierten Elektriker und Klempner durchgeführt werden.

• Nach ausgeführter Installation kontrollieren Sie, dass die Maschine nicht auf dem Versorgungskabel oder dem Einlauf- oder Ablaufschlauch aufliegt.
  – Während der ganzen Installationsdauer muss die Maschine vom Stromkreis getrennt bleiben.
• Überprüfen Sie, dass der Schutzleiterkreis Ihrer Elektroanlage den gültigen Gesetzvorschriften entspricht.
  – Die auf dem Typenschild angegebenen Daten für den elektrischen Anschluss der Maschine müssen den Daten des Netzstromkreises entsprechen.

Wichtig:

Zu Ihrer Sicherheit lassen Sie die Tür der Spülmaschine nach Gebrauch nicht ganz geöffnet.

Ist die Spülmaschine auf einem Boden mit Auslegware aufgestellt, stellen Sie die Maschinenfüße so ein, dass Luft unter dem Gerät zirkulieren kann.

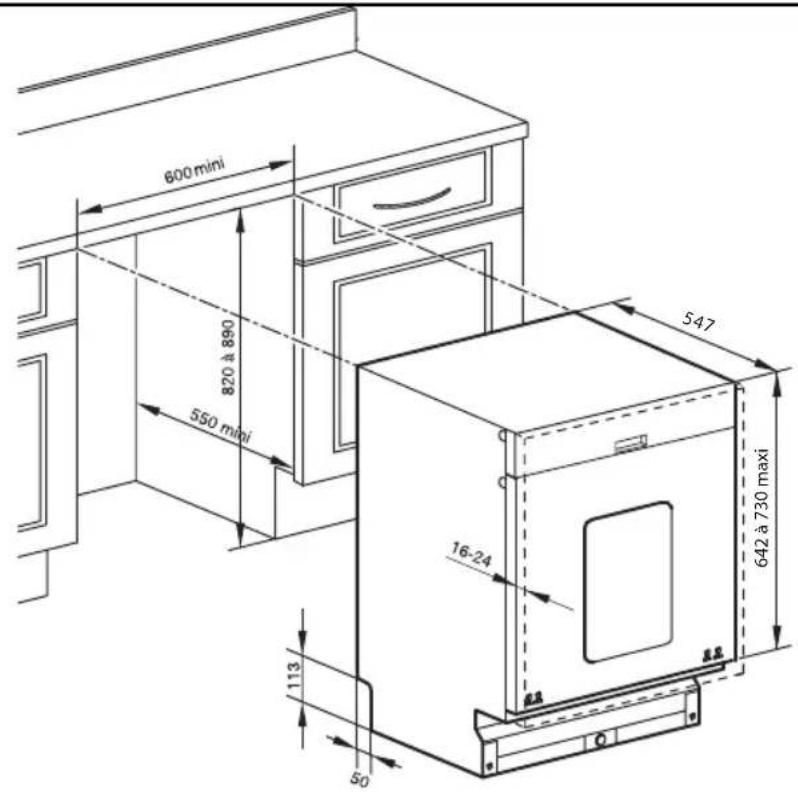

• EINBAUMAßE

Sie können die Spülmaschine unter eine bereits vorhandene Arbeitsplatte einbauen, wenn vorhandene Platz den Maßen der Skizze entspricht (Abb. 01).

• VERZEICHNIS DER MITGELIEFERTEN TEILE

P1	3	Kufenringe
P2	1	endeAntibeschlagleiste
P3	1	mendeSchaumstoffdichtung
P4	1	schlüsseltür vordere Kufe
P5	2	Schalldichtungen +Befestigungsaufkleber (bei Bedarf)

	2	Untere Wandhalteschraube
	2	Wandbefestigungsschraube
	6	Wandbefestigungsschraube
	2	Defestigungsschraubeument
	1	Ablauf-Anschlussschelle
	1

• WASSERANSCHLUSS

Die Spülmaschine kann mit kaltem oder warmem Wasser bis maximal 60°C befüllt werden. Bei Warmwasseranschluss kontrollieren Sie, dass der Originalschlauch den Anschluss erlaubt (rote Markierung auf dem Schlauch).

Nichtsdestoweniger empfehlen wir einen Kaltwasseranschluss.

Die Spülmaschine umfasst einen 1,50 m langen Versorgungsschlauch.

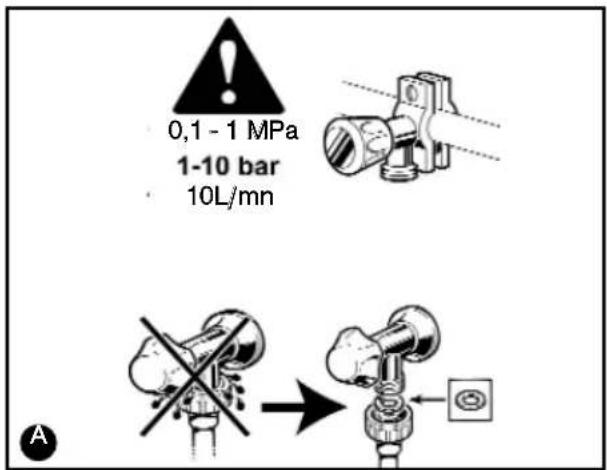

Schließen Sie den Schlauch an ein Wasserventil mit Gewinde ((3/4" BSP) Durchmesser 20/27 an.

Kontrollieren Sie, dass der Versorgungswasserdruck folgende Werte nicht übersteigt:

Abfluss: 10 l/mn (1 l/mn Minimum).

Druck: 1 Bar bis 10 Bar (0,1 - 1 MPa)

Bei hohem Druck setzen Sie einen Druckregler ein. Ihr Wassernetzbetreiber kann Ihnen Auskunft über den Wasserdruck in Ihrer Region erteilen.

Achtung:

Bei Verwendung eines selbstbohrenden Ventils kontrollieren Sie, dass der Wasserdurchfluss ausreicht. Kontrollieren Sie, dass die Dichtung vorhanden und der Anschluss richtig festgezogen ist. A.

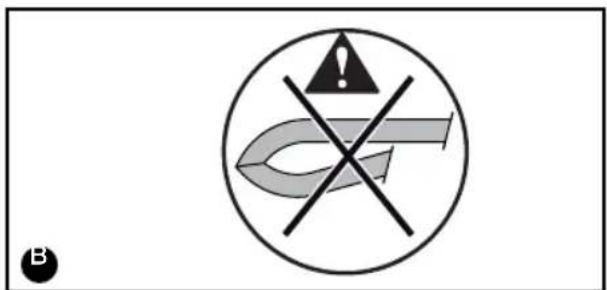

Verwenden Sie für den Anschluss in keinem Fall bereits benutzte Schläuche.

Achten Sie insbesondere beim Einbau der Maschine unter einer Arbeitsplatte darauf, dass der Schlauch nicht gefaltet und/oder gequetscht wird, was den Wasserfluss stören oder verlangsamen könnte.

Wird die Spülmaschine an neue Leitungen angeschlossen oder Leitungen, die seit langer Zeit nicht mehr benutzt wurden, lassen Sie das Wasser einige Minuten lang fließen, bevor Sie den Wassereinlaufschlauch anschließen. Damit verhindern Sie, dass Sand- oder Rostablagerungen den Filter im Einlaufschlauch verstopfen.

Gefahr:

Das Symbol

weist darauf hin, dass der Schlauch eine elektrische Vorrichtung zum Unterbrechen des Wassereinlaufs umfasst (je nach Modell). Lassen Sie diesen Schlauch nicht im Wasser, und schneiden Sie ihn nicht durch.

Tipp:

Bei Anschluss an eine Wasserleitung besteht automatisch Leckgefahr, wie die Vorkehrmaßnahmen auch aussehen mögen. Schließen Sie also immer das Einlaufventil, wenn Sie die Spülmaschine nicht benutzen.

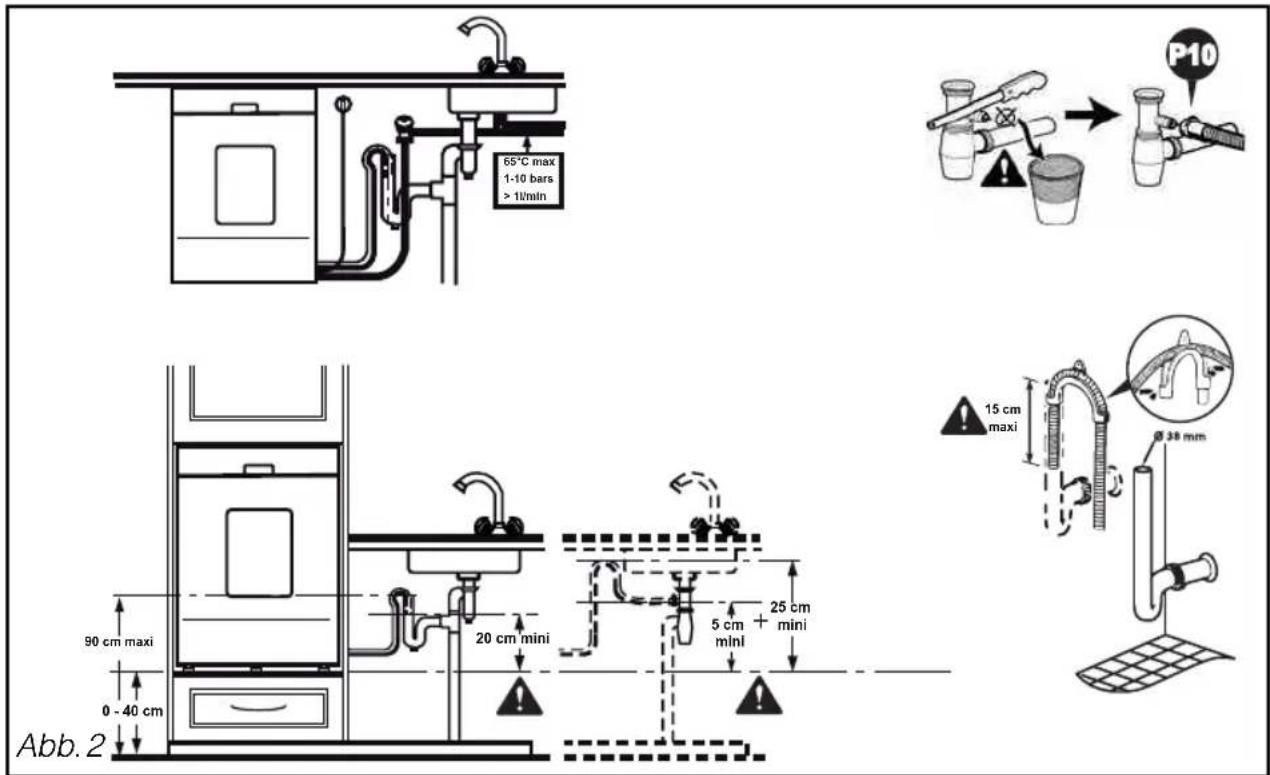

• ABWASSERANSCHLUSS: ABB. 2

Der Abwasserschlauch kann schlossen werden:

• entweder an einen belüfteten Siphon.
• oder an einen Spülensiphon.

wBei Bedarfkännem Sjeden Ablaufschlauch verlängern (maximale Länge 3 m). In sem Fall stellen Sie sicher, dass der Ablauf einwandfrei erfolgt. Der Schlauch muss auf dem Boden aufliegen und erst beim Ablaufsystem senkrecht verlaufen.

Bei Siphon-Anschluss müssen Sie den vom Geruchsverschluss abziehen. das Gummistück bis zum Ende ein. Sie einen Klemmring. P10

Stopfen

SEi i Skaprel Siontage darf das Ablaufsystem Monitieenh t ü ber d Spülmaschine hinausragen und muss mindestens 20 cm von der Unterseite der Maschine liegen.

Tipp:

A c h t e n S i e A blaufschlauch fest gebunden schwemmungen zu vermeiden.

Wichtig: u f, d a s s

Berm Einsetzen des Schlauchs ziehen Sie ihn nach und nach, damit er nicht gefaltet wird. Achten Sie darauf, dass der Schlauch nicht gefaltet und nicht gequetscht wird, was den Wasserfluss stören oder verlangsamen könnte.

Der Abwasseranschluss muss auf ei zwischen 0,40 m (minimale Höhe) und (maximale Höhe) vom Boden liegen.

B itte die maximale Einsatz grö Abflussrohrs im Rohr des Siphons beachten.

• STROMANSCHLUSS

Beim Anschluss an das Stromnetz muss die Spülmaschine abgeschaltet sein.

Vor dem Anschluss der Maschine kontrollieren Sie, dass:

• die Netzspannung auf dem Typenschild der Spülmaschine der Netzspannung Ihrer Elektroanlage entspricht.
• Ihr Zähler und die Sicherungen die Stromstärke de rung von mindestens 10 Ampere ist erforderlich.

Wenn Sie die Spülmaschine an eine andere Versorgungsspannung anschließen müssen, montieren Sie einen geeigneten Transformator.

Tipp:

Beauftragen Sie einen qualifizieren Elektriker mit den Umbauarbeiten oder überprüfen die Konformität Ihrer elektrischen Anlage.

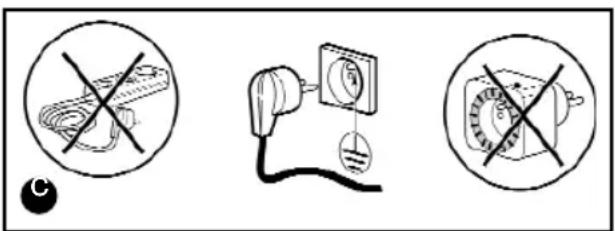

Die Spülmaschine muss unbedingt direkt an eine Steckdose mit Schutzleiter angeschlossen werden.

In allen Fällen muss der Anschluss den im jeweiligen Land gültigen Normen und zusätzlich den Vorschriften des Stromnetzbetreibers entsprechen.

Achtung:

Die Steckdose muss auch nach Installation der Spülmaschine zugänglich sein. Die Maschine darf nicht über eine Verlängerung, Mehrfachsteckdose oder einen Verzögerungstimer angeschlossen werden.

Wir übernehmen keine Haftung bei Unfällen oder Vorfällen, die auf eine mangelnde oder defekte Erdung zurückgehen.

Die Spülmaschine erfüllt die europäischen Richtlinien 73/23/EWG (Niederspannungsrichtlinie), 89/336/EWG (Elektromagnetische Verträglichkeit), geändert durch die Richtlinie 93/68/EWG.

• Austausch des Netzkabels

Gefahr:

Zu Ihrer Sicherheit und zur

Gefahrvorbeugung muss das Netzkabel unbedingt vom Kundendienst des Herstellers oder von einer befugten Person, die eine ähnliche Qualifizierung besitzt, ausgetauscht werden.

- Spülmaschine ohne Stecker

Gefahr:

Die Drähte des Versorgungskabels der Spülmaschine besitzen jeweils eine bestimmte Farbe:

• Grün und Gelb: Schutzerde
• Blau Nullleiter
• Braun Phase

Sollten die Kabelfarben Ihrem Stecker nicht entsprechen, gehen Sie folgendermaßen vor: Der grün-gelbe Draht muss mit dem Anschluss Ihres Steckers - markiert mit E, mit dem Symbol ± oder grün/gelbfarbig - verbunden werden.

Der blaue Draht muss mit dem Anschluss, der mit dem Buchstaben N markiert oder schwarzfarbig ist, verbunden werden.

Der braune Draht muss mit dem Anschluss, der mit dem Buchstaben L markiert oder rotfarbig ist, verbunden werden.

• EINBAU UNTER DIE ARBEITSPLATTE

• Kleben Sie die Antibeschlagleiste fest (Abb. 3.1).
• Kleben Sie den Einbauschaumsstoff fest (Abb. 3.1).
• Klipsen Sie die drei Ringe unter den Kufen ein, um die Spülmaschine leichter verben zu können (Abb. 3.1).

Bei einer Arbeitsplatte aus Mähnlichem Materi Spülmaschine seitlich mit Schrauben befestigen; hierfür zu Einschieben der Maschine eine Lasche beiden Seitenwänden der M (Abb. 3.2).

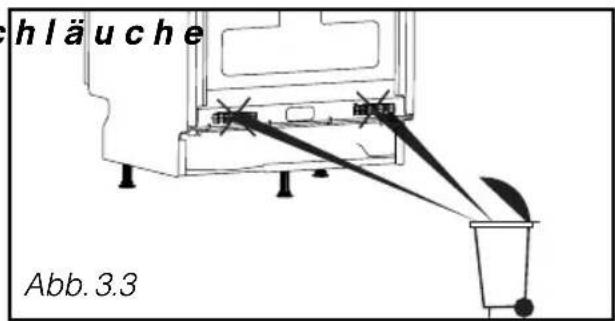

• Ziehen Sie die Schlauchhalter ab (Abb. 3.3).
- Schieben Sie die Maschine unter die Platte ein. ACHTUNG: Achten Sie darauf, dass die Sc nicht gefaltet werden.

- WAAGERECHTE AUFSTELLUNG MIT VERSTELLBAREN FÜßen

Die Vorderfüße sind verstellbar. Stellen Sie sie bei Bedarf mit dem mitgelieferten Sch entsprechend ein. Der mittige Fuß ist mit dem roten Rädchen verstellbar. bendreher mit 8-er Steck Rohrsteckschlüssel oder Torxschrath er T20).

Die Maschine muss unbedingt stehen, damit die Tür richtig dicht ist (Abb. 4). Stellen Sie sicher, dass die Tür der Spülmaschine ohne seitliche Reibungen richtig schließt.

• MONTAGE DER TÜRWAND (Verkleidung aus einem Stück)

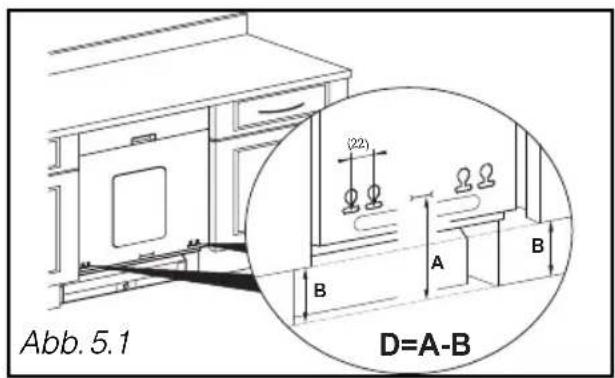

• Messen Sie den Abstand zwischen Boden und Unterseite der Türwand des anliegenden Möbelelements (Maß B, Abb. 5.1)
• Messen Sie den Abstand zwischen Boden und Markierung unten auf der Türwand (Maß A).

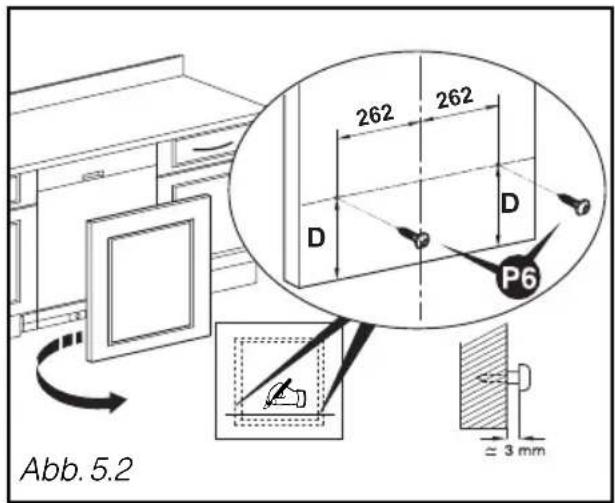

• Berechnen Sie das Maß D = A - B; zeichnen Sie eine Linie mit dem Maß D hinten auf der Wand, im unteren Teil (Abb. 5.2)
• Vermessen Sie für die beiden Schrauben einen Abstand von 262 mm von der Achse der Holzwand. Setzen Sie die 2 Schrauben ein (Abb. 5.2)
• Positionieren Sie die Türwand: Führen Sie die 2 Schrauben in die Löcher in der Spülmaschinentür ein (Abb.(Fig. 6.1)
• Bei Schraubproblemen verschieben Sie die Schraube Ⓞ um 22 mm.

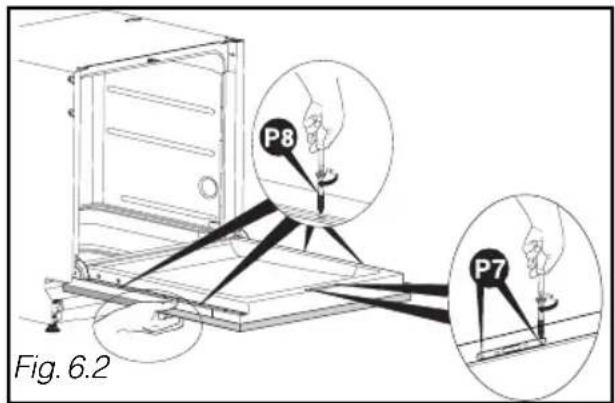

• Drücken Sie die Holzwand gegen die Tür (Fig. 6.2).
• Öffnen Sie die Tür der Spülmaschine und halten dabei die Wand gegen die Tür gedrückt. Zentrieren Sie die Holzwand bei Bedarf seitlich zur Leiste. Setzen Sie die 2 Schrauben P7 und die 4 Schrauben P8 ein (Abb. 6.2).

Achtung :

Wenn die Holzwand sehr hart ist, machen Sie vor dem Schrauben ein Vorloch.

Tipp:

Umfasst

das

Gerät

eine

Schalldämmfolie, kleben Sie sie fest, bevor Sie die Türwand montieren.

• MONTAGE DER TÜRWAND (2-teilige Verkleidung)

- Für die Montage des ersten Teils beach den vorigen Abschnitt "MÖTÜRWAND (Verkleidung aus (Abb. 5.1 und 5.2).

- Positionieren Sie die Türwand: Fü die 2 Schrauben in die Spülmaschinentür ein (Abb. 6.1 bis).

- Bei Schraubproblemen verschieben Sie Schraube P6n 22 mm.

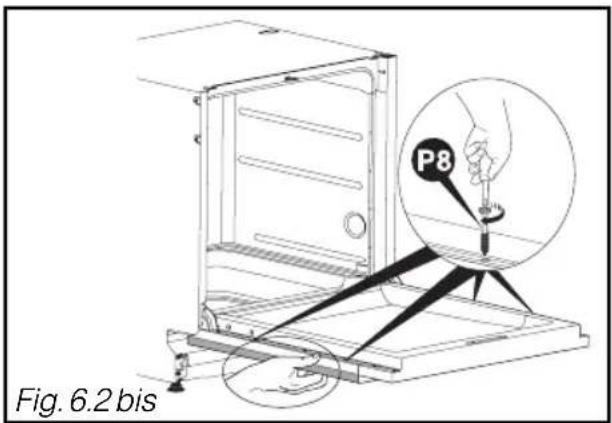

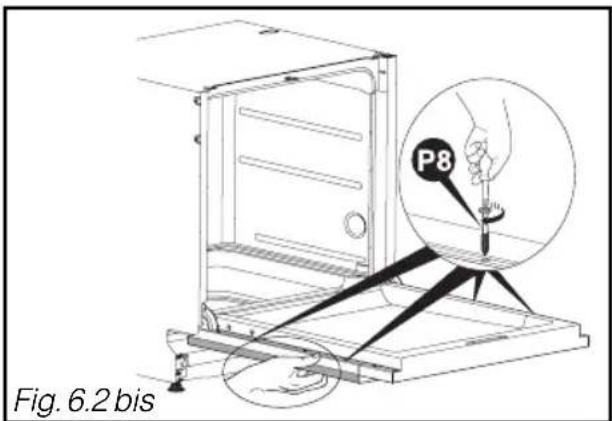

- Drücken Sie die Holzwand gege (Abb. 6.2 bis).

- Öffnen Sie die Tür der Spülmasch halten dabei die Wand gedrückt. Zentrieren Sie die Bedarf seitlich zur Leiste. Setzen Schrauben (Abb. 6.2 bis).

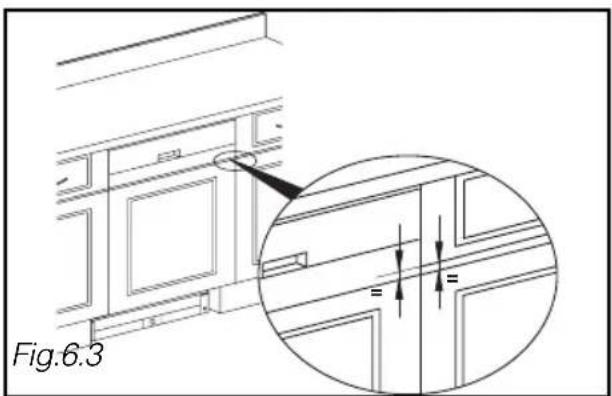

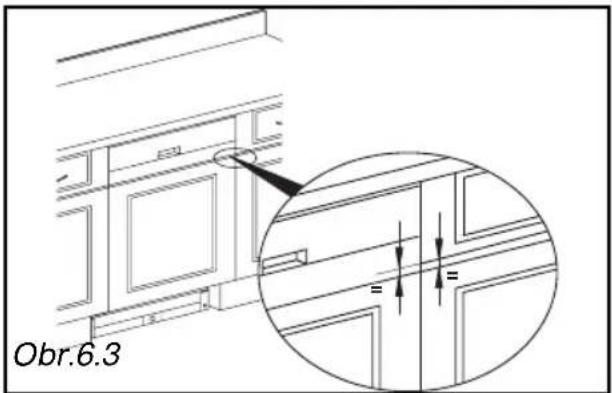

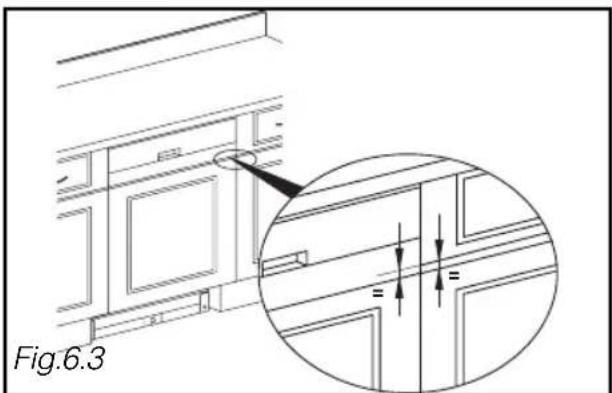

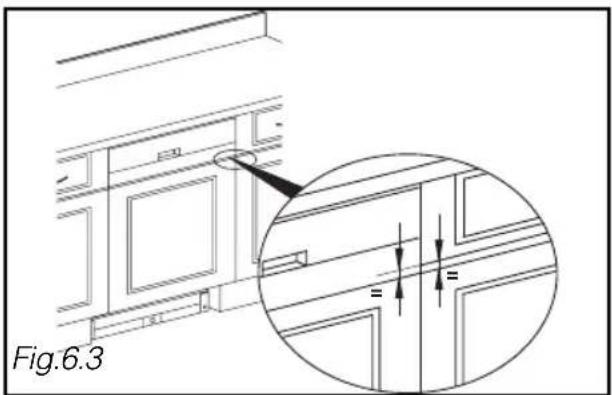

- Messen Sie den Abstand zwischen

Schublade und Türwand des nebenstehenden (Abb. 6.3).

- Drücken Sie die Scheinsch Berücksichtigung des gemessenen Abstands ein (verwenden Sie eine Beilage mit der richtigen Dicke).

- Öffnen Sie die Tür der Spülmasch halten dabei die Scheinschublade gege Tür gedrückt. Zentrieren Sie die Holzwand bei Bedarf seitlich zur Türwand. Setzen Sie die 2 Schraub ^P7 und die 2 S ^P8 hr (Abb. 6.4).

Achtung :

Wenn die Holzwand sehr hart ist, machen Sie vor dem Schrauben ein Vorloch.

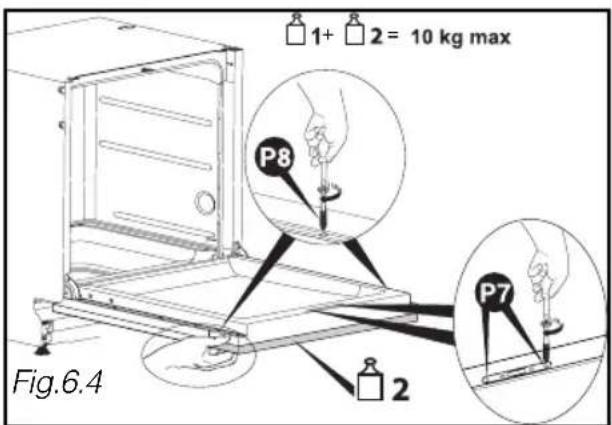

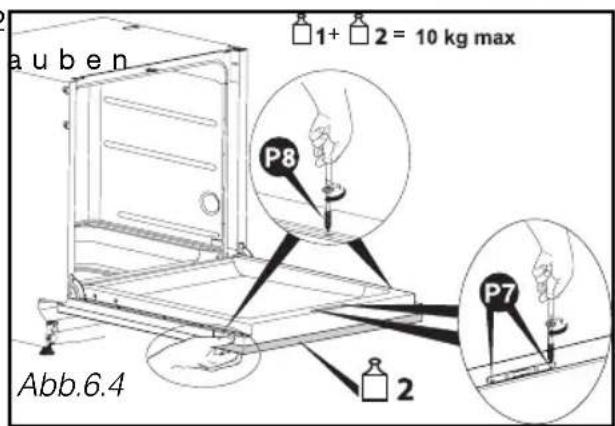

Achtung :

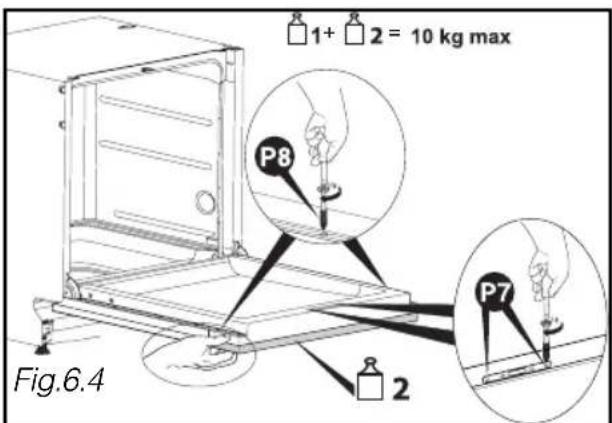

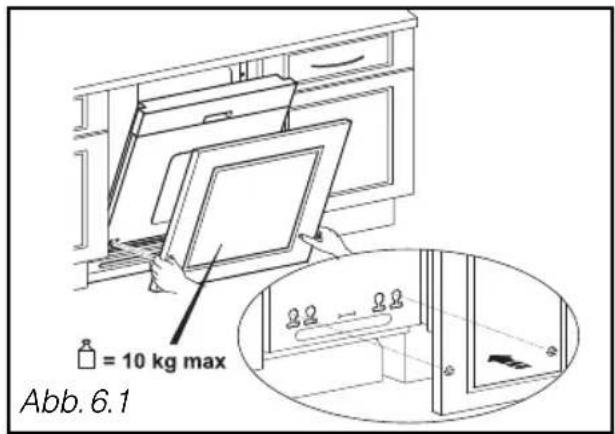

Das Gesamtgewicht der Türwand und Scheinschublade darf nicht mehr als max. 10 kg betragen.

• EINBAU UNTER DIE KOCHPLATTE

Gefahr:

Wenn Ihre Arbeitsplatte eine Kochplatte über der Spülmaschine umfasst, müssen Sie unbedingt eine Wärmedämmung auf der Spülmaschine anbringen. Das Wärmedämmsystem erhalten Sie bei Ihrem Händler.

Vergessen Sie nicht, zwischen Gasschlauch und Oberseite der Spülmaschine Platz frei zu lassen.

• BEFESTIGUNG UNTER DER ARBEITSPLATTE

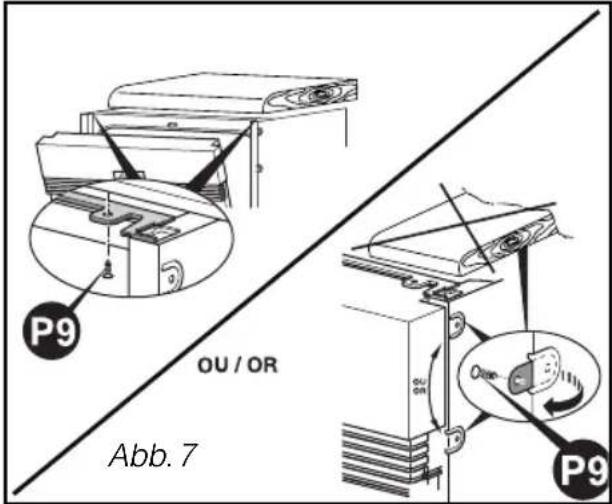

Befestigen Sie die Spülmaschine unter der Arbeitsplatte mit Schrauben Ⓞ oder mit den Laschen, die Sie ausziehen (Abb. 3.2)

Achtung:

Die mitgelieferte Schraube ist für Wände mit einer Dicke von mindestens 16 mm vorgesehen. Bei Wanddicke unter 16 mm nehmen Sie eine andere Schraube oder machen die mitgelieferte Schraube kürzer.

• SCHALLDICHTUNGEN

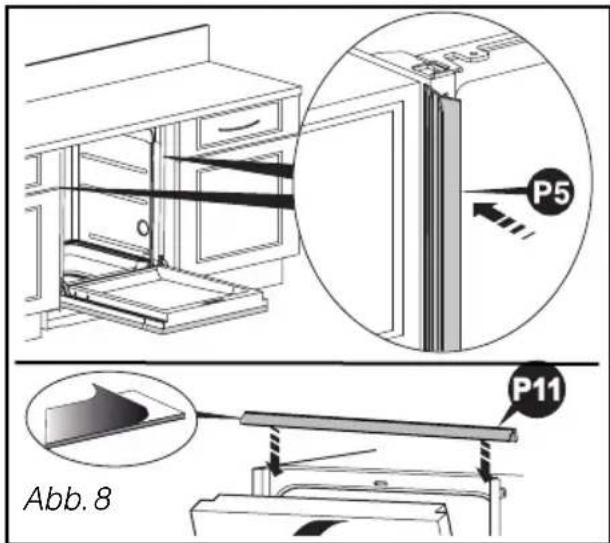

Für bessere Schallisolation der eingebauten Maschine setzen Sie die Schalldichtungen ein (je nach Modell) (P5 P11 Abb. 8).

Bei größerer Aussparung die Dichtung mit den mitgelieferten Klebestreifen ankleben.

Wenn das Gerät seitlich befestigt ist, muss das Endstück der Dichtungen 📄 zur Durchführung der Halterungen geschweift werden (Zange).

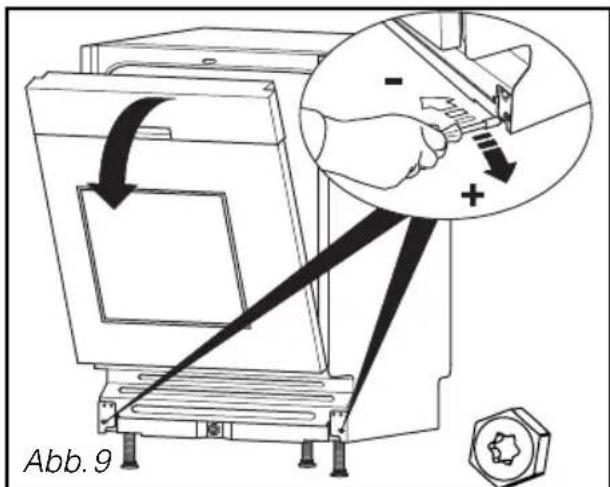

• AUSRICHTUNG DER TÜR (RECHTS UND LINKS)

Bei Bedarf justieren Sie die Spannung der Federn, um das Gewicht der Verkleidungswand auszugleichen. Justieren Sie gleichmäßig rechts und links (Abb. 9).

Die Tür ist dann richtig ausgerichtet, wenn sie beim Öffnen nicht schwer abfällt und wenn sie in geöffneter Position waagerecht bleibt.

• EINBAU DES SOCKELS

Setzen Sie den Sockel ein; schneiden Sie ihn bei Bedarf gemäß Maß P zu (siehe Tabelle und Abb. 10.1).

So berechnen Sie das Maß P (Tabelle auf letzter Seite):

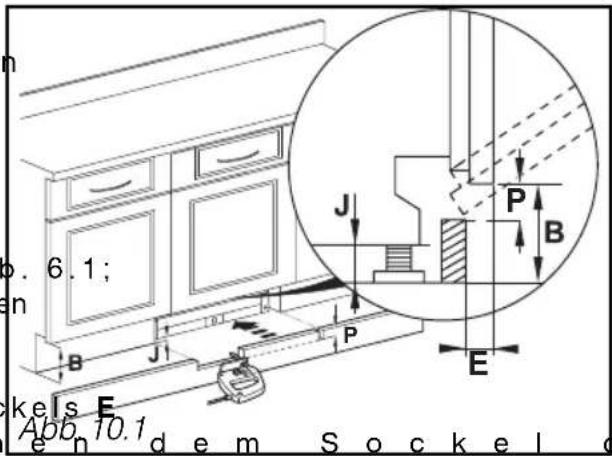

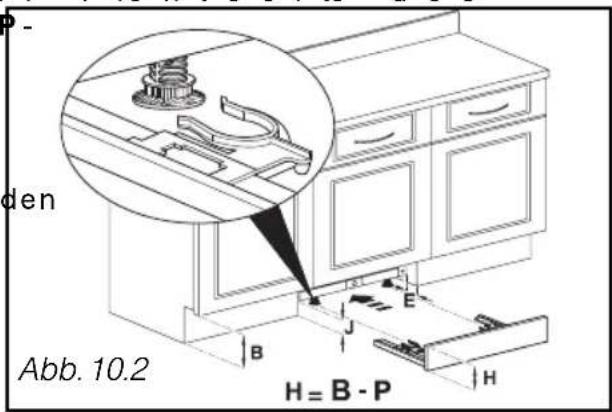

- Nehmen Sie das Maß Baus der Abb. messen Sie den Abstand J zwischen Boden und Unterseite der Spülmaschine. Berechnen Sie B - J.

- Messen Sie den Tiefenwert des Soc ( A b b . 1 0 . 1 ) zwischen Möbelelements und de

Möbelelements. Entnehmen Sie den Wert der sich aus E und B - J ergibt - aus der Tabelle.

(Beispiel: E = 100, B - J = 140 ergibt P = 23).

- Bei einer Breite von 600 schneiden Sie Sockel auf eine Höhe des Werts P zu.

Für spezielle Spülmaschinensockel erhalten Sie beim Kundendienst (32X3252) einen separaten Befestigungsbausatz. In diesem Fall beträgt die Sockelhöhe H = B - P (Abb. 10.2).

e s

• TABELLE FÜR SOCKELZUSCHNITT

Zuschnitthöhe P =
B.J E	10	15	20	25	30-75	80	85	90	95		100	105	110	115
170	46	49	51	52	54	52	50	47	44		41	36	30	23
165	42	45	47	48	50	48	46	43	40		37	32	27	20
160	39	41	43	45	46	44	42	40	37		33	29	24	17
155	35	38	40	41	43	40	39	36	34		30	26	21	15
150	32	35	37	38	40	37	36	34	31		28	24	19	13
145	30	32	34	36	37	35	33	31	29		25	22	17	12
140	28	30	32	33	35	32	31	29	26		23	20	16	11
135	26	28	30	31	32	30	29	27	24		22	18	14	10
130	24	26	28	29	30	28	27	25	23		20	17	13	9
125	23	24	26	27	29	27	25	23	21		19	16	12	8
120	21	23	25	26	27	25	24	22	20		18	15	11	8
115	20	22	23	24	26	24	22	21	19		17	14	11	7
110	19	21	22	23	24	22	21	20	18		16	13	10	7
105	18	20	21	22	23	21	20	19	17		15	12	10	6
100	17	19	20	21	22	20	19	18	16		14	12	9	6
95	16	18	19	20	21	19	18	17	15		13	11	9	6
90	16	17	18	19	20	18	17	16	15		13	11	8	6
85	15	16	17	18	19	18	17	15	14		12	10	8	5
80	14	15	17	17	18	17	16	15	13		12	10	8	5

1 / VEILIGHEIDSVOORSCHRIFTEN

• ELEKTRISCHE AANSLUITING

• APPARAAT INGEBOUWD ONDER EEN KOOKPLAAT

Gevaar :

• GELUIDSAFDICHTINGEN

• IN BALANS BRENGEN VAN DE DEUR (LINKS EN RECHTS)

• ELEKTRICKÉ PRIPOJENIE

• ZARIADENIE NAINŠTALOVANÉ POD VARNÚ DOSKU

Nebezpečenstvo:

• ELEKTROMOS BEKÖTÉS
