| Typ produktu | Vestavná myčka nádobí |
| Značka | Fagor |
| Model | LVF 77 IT |
| Rozměry pro vestavbu (Š x V x H) | 600 x 820-890 x 550 mm |
| Hmotnost (přibližná) | 45 kg |
| Napájecí napětí | 230 V / 50 Hz |
| Minimální proud obvodu | 10 A |
| Tlak vody | 1 až 10 bar (0.1 - 1 MPa) |
| Průtok vody | 10 l/min (minimálně 1 l/min) |
| Délka přívodní hadice | 1,50 m |
| Kapacita (odhad) | 12 jídelních sad |
| Mycí programy | Několik programů včetně ekonomického, intenzivního, rychlého |
| Další funkce | Odložený start, poloviční náplň |
| Dětská pojistka | Ano |
| Ochrana proti úniku vody | Ano (hadice s elektrickým zařízením proti úniku) |
| Údržba a čištění | Pravidelné čištění filtrů a mycích ramen |
| Náhradní díly a opravitelnost | Náhradní díly k dispozici (těsnění, seřizovací klíč atd.); oprava autorizovaným servisem |
| Obecné informace | Dodáván návod k použití a instalaci; kompatibilní s teplou vodou do 60°C |
Často kladené otázky - LVF 77 IT FAGOR
Dotazy uživatelů ohledně LVF 77 IT FAGOR
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Myčky nádobí ve formátu PDF zdarma! Najděte svůj návod LVF 77 IT - FAGOR a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. LVF 77 IT značky FAGOR.

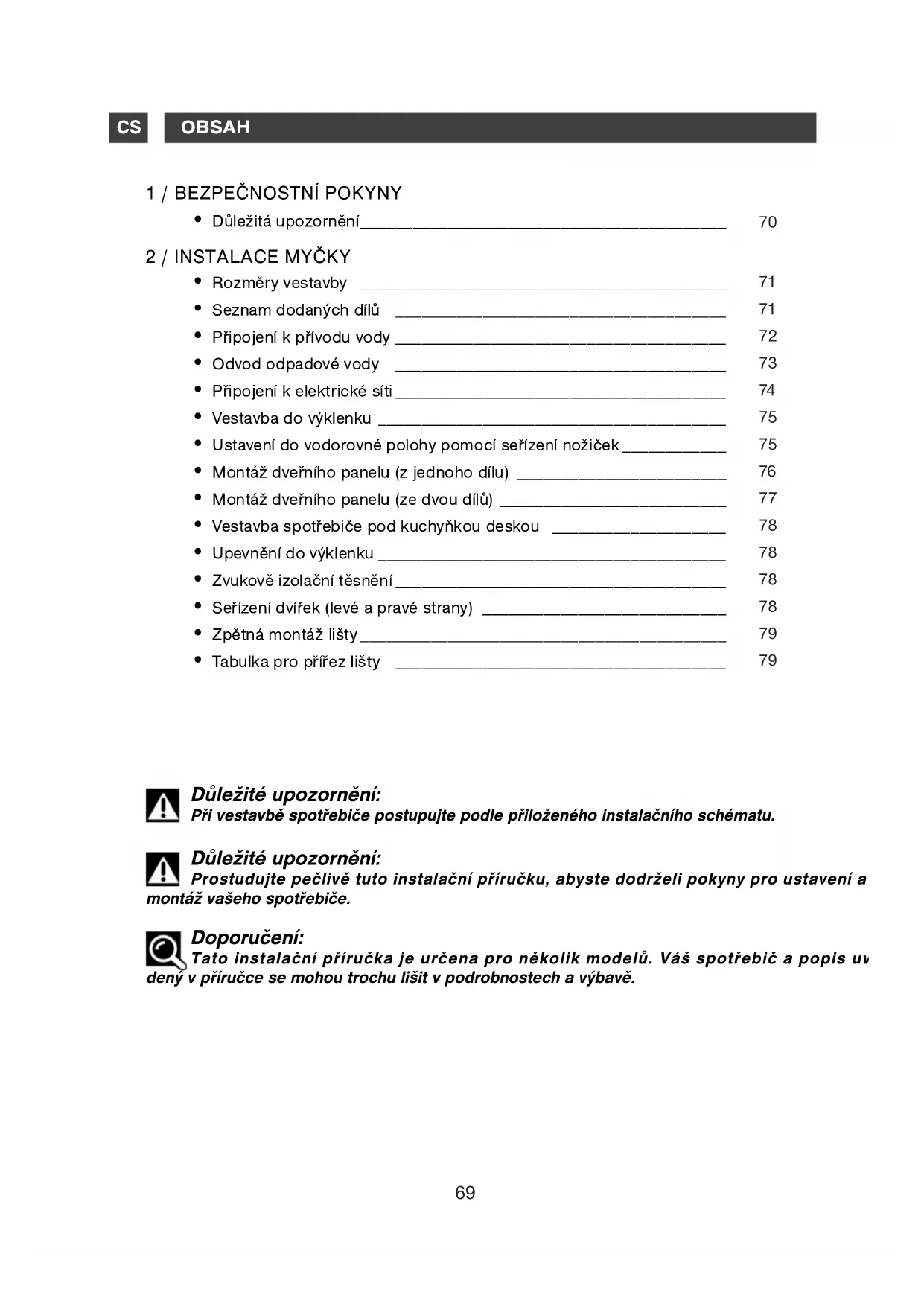

NÁVOD K OBSLUZE LVF 77 IT FAGOR
• Důležitá upozornění ____ 70
2 / INSTALACE MYČKY
- Rozměry vestavby 71
- Seznam dodaných dílů 71
- Připojení k přívodu vody ____ 72
- Odvod odpadové vody 73
- Připojení k elektrické síti ____ 74
- Vestavba do výklenku ____ 75
- Ustavení do vodorovné polohy pomocí seřízení nožiček ____ 75
- Montáž dveřního panelu (z jednoho dílu) ____ 76
- Montáž dveřního panelu (ze dvou dílů) ____ 77
- Vestavba spotřebiče pod kuchyňkou deskou ____ 78
• Upevnění do výklenku ____ 78
• Zvukově izolační těsnění 78
- Seřízení dvířek (levé a pravé strany) ____ 78
• Zpětná montáz lišty ____ 79
- Tabulka pro přířez lišty 79

Důležité upozornění:
Při vestavbě spotřebiče postupujte podle přiloženého instalačního schématu.

Důležité upozornění:
Prostudujte pečlivě tuto instalační příručku, abyste dodrželi pokyny pro ustavení a montáž vašeho spotřebiče.

Doporučení:
Tato instalační příručka je určena pro několik modelů. Váš spotřebič a popis uv dený v příručce se mohou trochu lišit v podrobnostech a výbavě.
• DŮLEŽITÁ UPOZORNĚNÍ

Důležité upozornění:
Po vybalení zkontrolujte, zda během přepravy nedošlo k poškození spotřebiče.
Poškozený spotřebič zásadně nezapojujte do sitě. Pokud došlo k poškození spotřebiče, obratte se na příslušného prodejce.

Nebezpečí:
Při nesprávném fungování spotřebiče odpojte spotřebič ze sitě (vytáhněte zástrčku z elektrické zásuvky), nebo přerušte příslušný okruh a uzavřete kohoutek přívodu vody. Kontaktujte naše servisní středisko poprodejních služeb.

Důležité upozornění:
Všechny práce související s elektrickými a hydraulickými systémy potřebné pro instalaci spotřebiče musí provést elektrikář a instalatér s náležitou kvalifikací.
- Po instalaci spotřebiče zkontrolujte, zda nestojí na kabelu napájení, na přívodní hadici vody nebo na odpadní hadici.
- Při provádění instalace musí být spotřebič odpojený ze sítě.
- Zkontrolujte, zda elektrický obvod uzemnění elektrické instalace ve vaší domácnosti splňuje platné normy.
- Údaje pro připojení do elektrického systému uvedené na typovém štítku spotřebiče musí odpovídat parametrům elektrické sítě ve vaší domácnosti.

Důležité upozornění:
Pro vaši vlastní bezpečnost nenechávejte dvířka spotřebiče po použití úplně otevřená.
Při instalaci myčky na podlaze s kobercovou podlahovou krytinou nezapomeňte seřídit nožičky spotřebiče tak, aby pod spotřebičem zůstal volný větrací průduch.

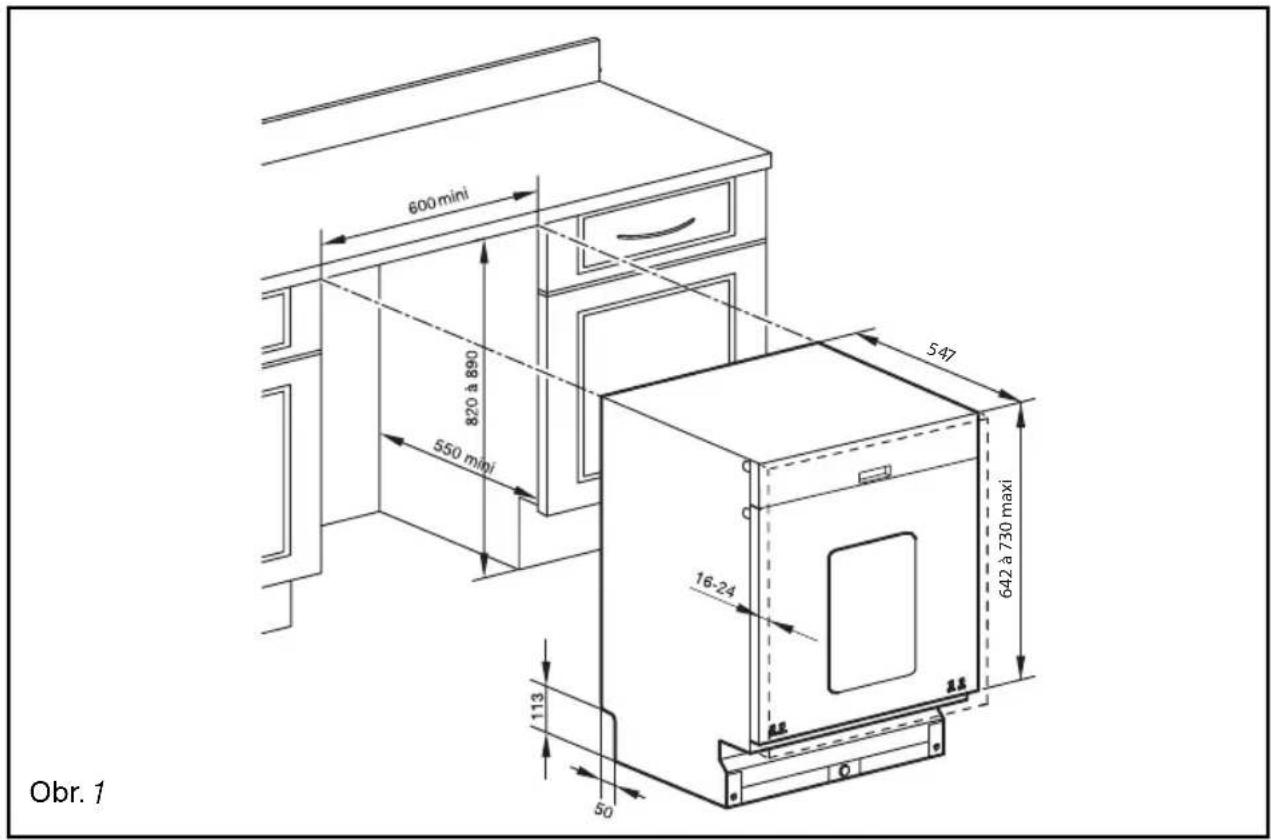

• ROZMĚRY VESTAVBY
Můžete provést vestavbu spotřebiče pod již existující plochu, pokud rozměry výklenku odpc dají rozměrům na nákresu. (Obr. 01)

| P1 | 3 | Podložky patek |
| P2 | 1 | :í lištaproti sražené páře |
| P3 | 1 | zvukověizolační těsnění |
| P4 | 1 | Seřizovací klíč přední patky |
| P5 | 2 | Zvukově izolační těsnění + upínsamolepky (pro připad potřeby) |
![]() | 2 | Vnitřní polohovací šroub panelu |
![]() | 2 | Upínací šroub panelu |
![]() | 6 | Upínací šroub panelu |
![]() | 2 | Upínací šroub spotřebiče k nábytku |
![]() | 1 | Sponka na odpadovou hadici |
| ciP11 | 1 | ![]() |
- PŘIPOJENÍ K PŘÍVODU VODY
Do této myčky je možno privádět studenou i teplou vodu maximálně o teplotě do 60°C. Pro prívod teplé vody zkontrolujte, zda původní hadice spotřebiče umožňuje prípojení (hadice je označená červeně).
Doporučujeme vám však, abyste myčku připojili k přívodu studené vody.
Součástí výbavy tohoto spotřebiče je přívodní hadice o délce 1,50 m.
Připojte hadici ke kohoutku se závitovanou koncovkou o průměru 20/27 (3/4" BSP).

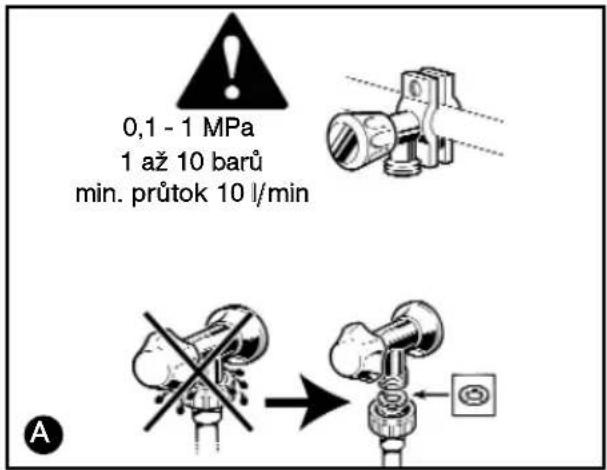

Zkontrolujte, zda tlak přiváděné vody není vyšší než níže uvedené hodnoty:
Průtok : 10 l/min (minimálně 1 l/min)
Tlak: 1 bar až 10 barů (0,1 až 1 MPa)
Pokud je tlak príliš velký, použijte regulátor tlaku. Informaci o tlaku vody ve vašem regionu vám sdělí místní vodárna.

Důležité upozornění:

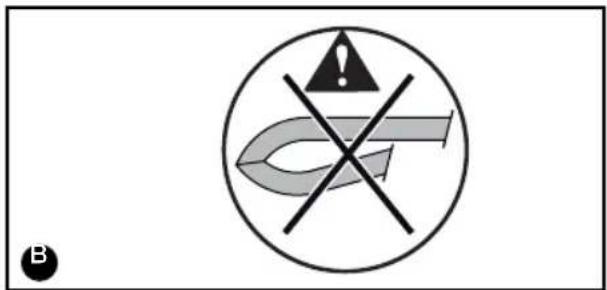

Pokud používáte samozávrtný vodovodní kohoutek, zkontrolujte, zda je průtokové množství vody dostatečné. Zkontrolujte, zda je nasazené těsnění a zda je koncovka hadice dobře utažená
Pro připojení k přívodu vody nepoužívejte použité hadice.
Především při provádění vestavby spotřebiče pod desku dbejte na to, aby nedošlo k ohnutí nebo zaškrcení hadice, které by mohlo zabrá-nit průtoku vody, nebo jej zpomalit B.
Pokud je spotřebič připojen k novému vodovodnímu potrubí nebo k potrubí, které nebylo určitou dobu používáno, nechejte vodu před připojením přívodní hadice po několik minut odtékat. Zabráníte tak usazeninám písku a rzi, které by mohly ucpat filtr umístěný v přívodní hadici.


Nebezpečí: : Symbol ↓
znamená, že hadice
je vybavená elektrickým zařízením, které umožňuje přerušení přívodu vody (v závislosti na modelu). Takto označenou trubku nikdy nenamáčejte do vody ani ji neřezejte.

Doporučení:
Jakékoliv připojení k vodovodnímu potrubí představuje nebezpečí úniku vody navzdory nejrůznějším bezpečnostním opatřením. Pokud spotřebič nepoužíváte, zavi-rejte vodovodní kohoutek přívodu vody.

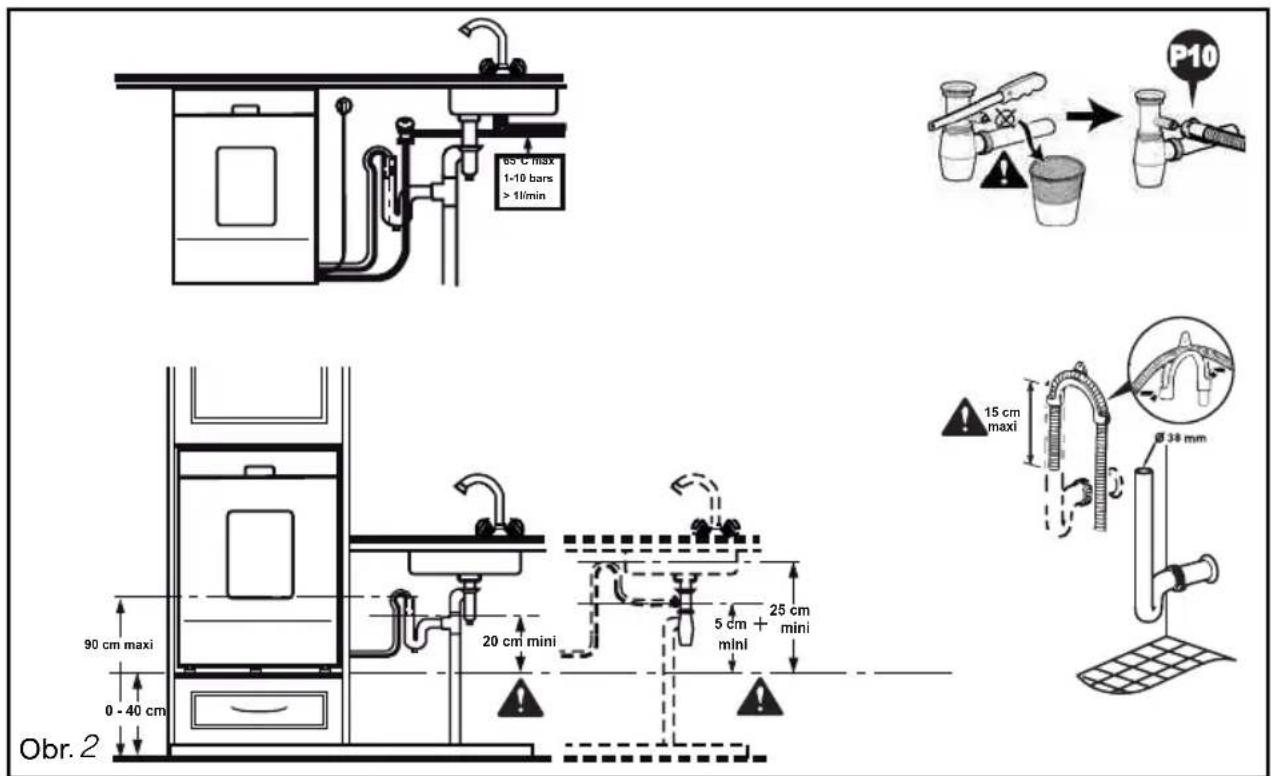

• ODVOD ODPADOVÉ VODY: Obr. 2
Koncovku odpadové hadice můžete připojit:
- bud'k odvětrávanému sifonu,
- nebo k sifonu kuchyňského dřezu.
V případě potřeby můžete délku odpadové hadice prodloužit (maximálně 3 m). V takovémto případě zkontroluje, zda vypouštění vody probíhá nál Odpadová hadice musí spočívat na
Při připojení k sifonu musíte sejmout kryt sifonlaze a může se zvedat do výšky pouz Potom nasadte na doraz gumověsnéklínkostivypouštěcího systému.
Hadici připevněte svěrací sponkou

Doporučení:
Jsou-li spotřebiče umístěné vypouštěcí systém se nesmí nacházet n horním panelem myčky a musí se nacházet minimálně 20 cm pod základové desky spotřebiče.
Připojení odpadu musí být umístěno 0,40 m (minimálně) až 0,90 m (maxim podlahy.
Dodržujte maximální roz odpadní trubky do potrubí sifonu.
Dubežité upozornění: hadici postupně potahujte, aby nedošlo k jejímu ohnu. Dbejte, aby nedošlo k mér. pro nasazení ohnutí nebo zaškrcení hadice, které by mohlo zabránit odtékání vody, nebo odtékání vody zpomalit.

- PŘIPOJENÍ K ELEKTRICKÉ SÍTI
Při připojení k elektrické síti musí být spotřebič vypnutý.
Než spotřebič zapojíte, zkontrolujte, zda:
- Napětí sítě uvedené na typovém štítku spotře-biče odpovídá napětí sítě ve vaší domácnosti.
- Elektroměr a pojistky unesou intenzitu proudu vašeho spotřebiče. Je nutná pojistka minimálně 10 ampérů.
Pokud spotřebič připojujete k síti o jiném napětí, než je uvedeno na vašem spotřebiči, připojte vhodný transformátor.

Doporučení:
Provedení změn svěřte kvalifikovanému elektrikářovi, nebo zkontrolujte, zda vaše elektrická síť vyhovuje předepsaným parametrům.

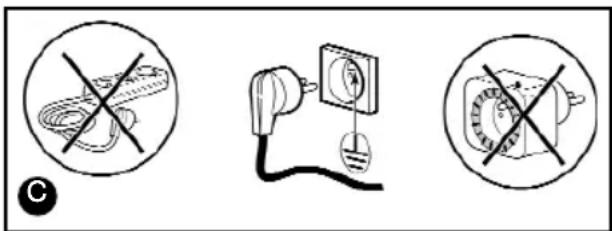

Tento spotřebič musí být zapojen přímo do elektrické zásuvky, která obsahuje svorku uzemnění.
Elektrická přípojka musí v každém případě splňovat platné normy příslušné země a doplňkové předpisy příslušné energetické společnosti.

Důležité upozornění:
Elektrická zásuvka musí být přístupná i po instalaci spotřebiče.
Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, přípojky s několika zásuvkami nebo elektrického časovače 📒.

Naše společnost neponese odpovědnost za případné úrazy nebo závady způsobené v důsledku chybějícího nebo špatného uzemnění.
Tato myčka splňuje předpisy Evropské směrnice 73/23/EHS (Směrnice upravující nízké napětí), 89/336/EHS (Elektromagnetická kompatibilita) ve znění pozdější směrnice 93/68/EHS.
• Výměna napájecí šňůry

Nebezpečí:
Z důvođu vaší vlastní bezpečnosti je třeba, aby tuto operaci prováděl poprodejní servís výrobce nebo oprávněná osoba, která má podobnou kvalifikaci, aby se zabránilo jakémukoliv riziku.
- Spotřebič je dodávaný bez zásuvky.

Nebezpečí:
Vodiče napájecí šnůry vašeho spotřebiče jsou barevné s následujícím významem:
- Zelený a žlutý Zem
- Modrý Nulový vodič
- Hnědý Fáze
V případě, že barvy kabelu neodpovídají zásuvce ve vaší domácnosti, postupujte následujícím způsobem: Zelený a žlutý vodič připojte k přípojce vaší elektrické zásuvky označené písmenem E, symbolem 12 nebo zelenou a žlutou barvou.
Modrý vodič připojte k přípojce označené písmenem N nebo k přípojce označené černou barvou.
Hnědý vodič připojte k přípojce označené písmenem L nebo k přípojce označené oranžovou barvou.
• VESTAVBA DO VÝKLENKU
- Přilepte samolepící sražené páře (2)Obr. 3.1)
- Přilepte pěnové těsněn ^P3 (Obr. 3.1)
- Připevněte pod patky všechny tři podložky 🚪 snadnější posouvání myčky (Obr. 3.1).
Pokud je pracovní deska z mramoru podobného materiálu, je třeba myčku upevnit pomocí bočních šroubů. Před ustavením spotřebiče do výklenku roztáhně umístěné po obou stranách bočních panelů (Obr. 3.2).

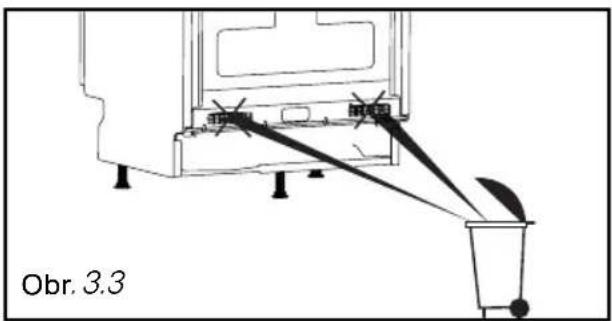

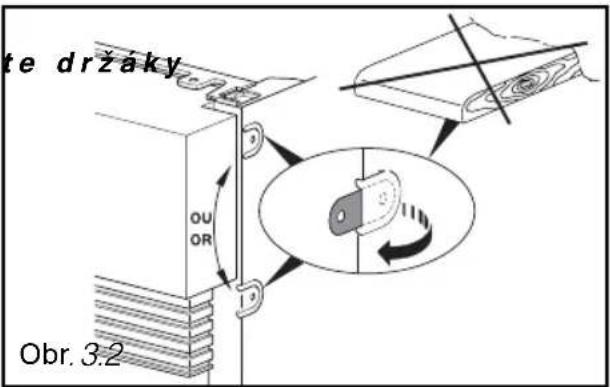

- Sejměte držáky hadic (Obr. 3.3)
- Zasuňte spotřebič do výklenku, POZOR, abyste neohnuli hadice!



- USTAVENÍ DO VODOROVNÉ POLOHY POMOCÍ SEŘÍZENÍ NOŽIČEK
Přední nožičky jsou nastavitelné. potřeby je seřidte Nastavení centrální nožičky lze seřídit čeným kolečkem (utahovačka s hlavic trčný klíč 8 nebo klíč Torx T20).
Ustavení do dokonale vodorovné potřebné pro dokonalé zavíránnost dvířek (Obr. 4).
Zkontrolujte, zda se dvířka pračky dobře zaví- rají, při zavírání nesmí docházet k tření.

• MONTÁŽ DVERNÍHO PANELU (z jednoho dílu)

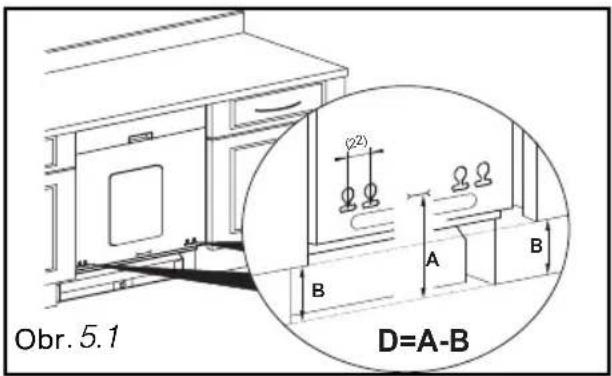

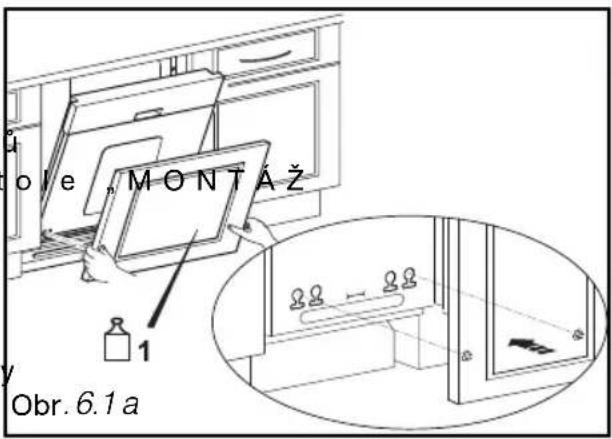

- Změřte vzdálenost mezi podlahou a spodní hranou dveřního panelu vedlejšího kusu nábytku (kóta B, obr. 5.1)
-Změřte vzdálenost mezi podlahou a značkou na spodní straně dveřního panelu (kóta A) - Vypočtěte kótu D podle rovnice D = A - B, udělejte si značku pro kótu D na zadní straně panelu, na spodní straně (Obr. 5.2)
- Umístěte dva otvory pro šrouby ve vzdálenosti 262 mm od osy dřevěného panelu. Přišroubujte oba 2 šrouby P6. (Obr. 5.2)
- Osad'te dveřní panel tak, že oba 2 šrouby zapustíte do otvorů na dvířkách myčky(Obr. 6.1)
- Pokud je přiroubování problematické, posuňte šroub Ⓞ o 22 mm.
- Osad'te dřevěný panel na dvířka (obr. 6.2)
- Otevřete dvířka myčky tak, že přidržujete panel přitlačený na dvířkách. V případě potřeby provedte boční vystředění panelu oproti liště. Našroubujte oba dva šrouby a všechny čtyři šrouby (obr. 6.2).

Důležité upozornění:
Je-li dřevěný panel příliš tvrdý, předvrtejte před přišroubováním šroubů otvory.

Doporučení:
Pokud je myčka dodávána s zvukově izolační fólií, přilepte ji před provedením instalace dveřního panelu.

• MONTÁŽ DVEŘNÍHO PANELU (ze dvou dílů)
- Montáž prvního dílu provedte podle pokyn uvedených v předchozí kapit DVERŇNÍHO PANELU (z jednoho dílu) (obr. 5.1 a 5.2).
- Osadte dveřní panel na dvířka a zašroubujte oba dva šrouby do otvorů na dvířkách myčky (obr. 6.1.a)
- Pokud nejdou šrouby zašroubovat, posuň šroub 22 mm.
- Přitlačte dveřní panel na dvířka (obr. 6.2 a).
- Otevřete dvířka myčky tak, že panel přitlačený na dvířk potřeby provedte boční vys oproti liště. Našroubujte všechny čtyři šrouby (obr. 6.2).
- Změřte vzdálenost mezi zásuvkou a dveřním panelem sousedního kusu nábytku (obr. 6.3).

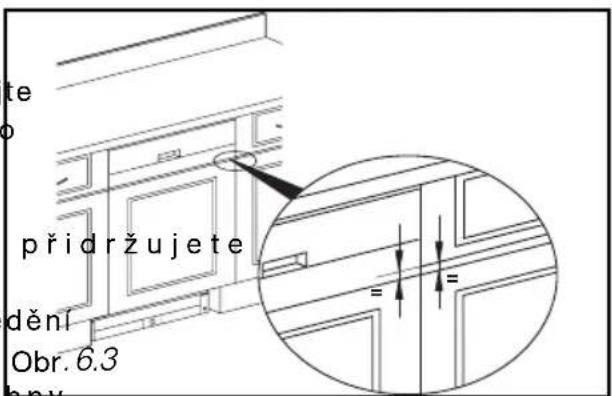

- Osad'te panel falešné zásuvky a respektujte prítom naměřenou vzdálenost (použijte klín o správné tlouštce).
- Otevřete dvířka myčky tak, že panel falešné zásuvky přitlačený na dvířkách. V případě potřeby provedte boční vystře panelu oproti dveřnímu panelu.

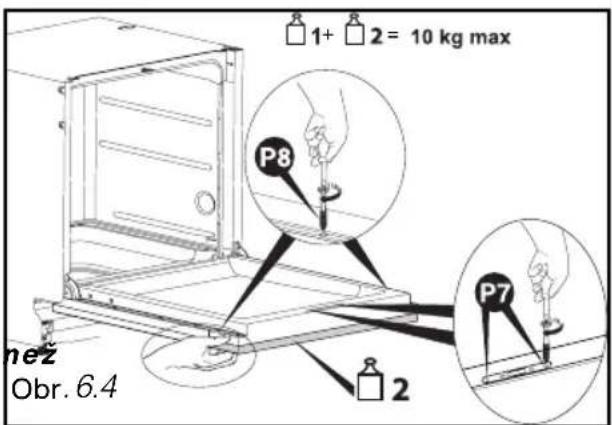

Našroubujte oba dva šP7uby a všechny čtyři šrouby P8 (br. 6.4).

Důležité upozornění:
Pokud je dveřní panel vyrobený z příliš tvrdého dřeva, vyvrtejte otvor a teprve potom přišroubujte šrouby.

Důležité upozornění:
Celková hmotnost dveřního panelu a panelu falešné zásuvky nesmí být vyšší 10 kg.



- VESTAVBA SPOTŘEBIČE POD KUCHYŇSKOU DESKOU

Nebezpečí:
Pokud je pracovní deska vaší kuchyňské linky vybavena varnou deskou, která je osazena nad myčkou, je nutné nainstalovat na horní panel myčky tepelnou izolaci. Tepelně izolační sestavu zakoupíte ve vaší prodejně.
Dbejte, aby mezi plynovým potrubím a horním panelem myčky zůstal volný prostor.

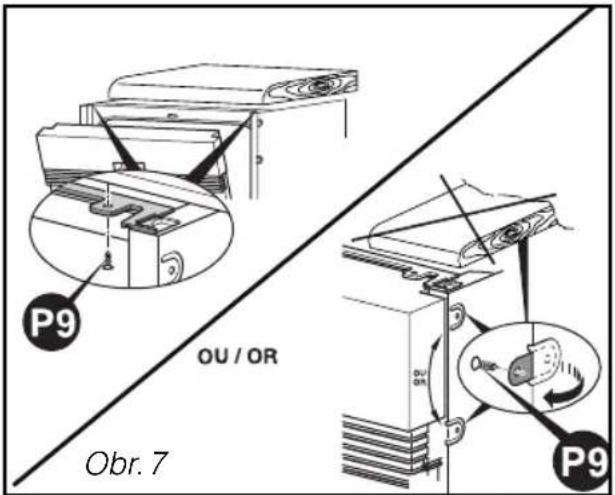

• UPEVNĚNÍ DO VÝKLENKU
Myčku upevněte šrouby pod pracovní desku (viz Obr. 7) nebo pomocí přídržných patek, které jste předtím roztáhli (Obr. 3.2).

Důležité upozornění:
Přiložený šroub je určený pro panel o minimální tlouštce 16 mm. Pokud je tlouštka menší než 16 mm, přišroubujte jiný šroub, nebo jej zkraťte.

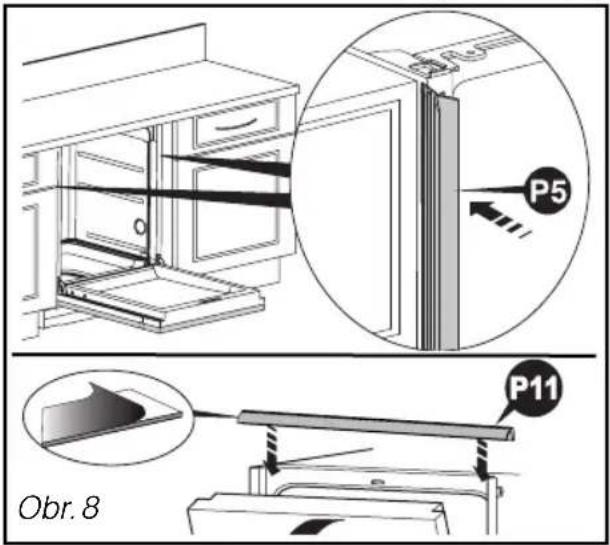

• ZVUKOVĚ IZOLAČNÍ TĚSNĚNÍ
Pro kvalitnější odhlučnění vestavěného spotřebiče nasadťe zvukově izolační těsnění (v závislosti na modelu). (P5 P11 Obr. 8)
Pokud by otvor byl případně větší, nalepte těsnění P5 dodanými lepícími přípravky.
Je-li spotřebič připevněn bočně, je třeba vyříznout části těsnění pro průchod upevňovacích patek (pomocí kleští).

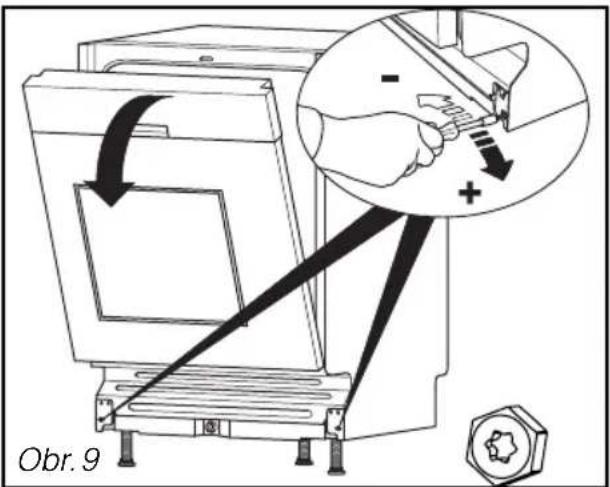

• SEŘÍZENÍ DVÍŘEK (PRAVÉ A LEVĚ STRANY)
V případě potřeby upravte pnutí pružin, abyste vykompenzovali hmotnost panelu obkladu. Stejným způsobem seřidťe pravou i levou stranu (Obr. 9).
Dvířka jsou správně seřízená, pokud při otevření nepadají ztěžka dolů a jestliže po otevření zůstávají ve vodorovné poloze.

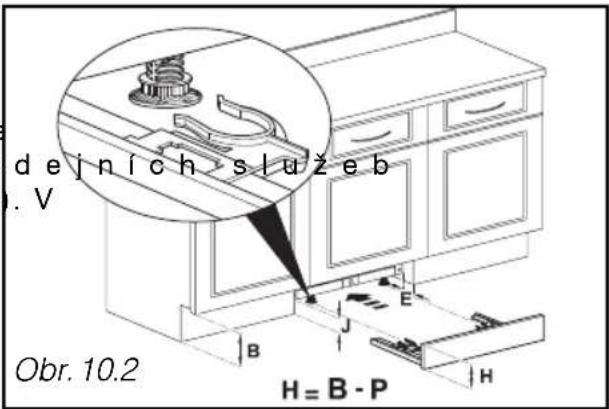

• ZPĚTNÁ MONTÁŽ LIŠTY
Nasadte zpět lištu, případě potřeby něte podle kóty P (viz tabulka a Obr. 10.1).
Výpočet kóty P (Tabulka na poslední sraně):

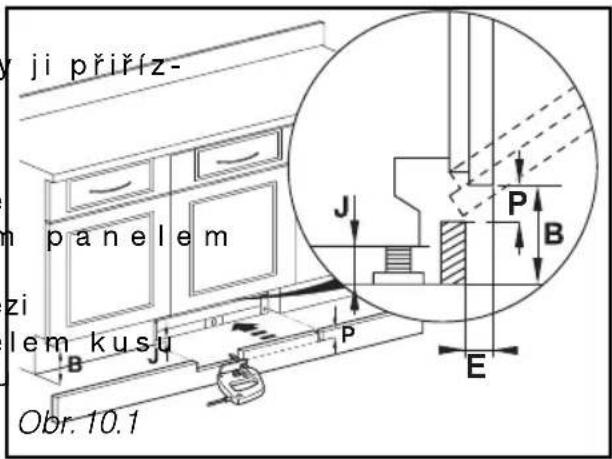

- Vyjděte znovu z kóty B, viz Obr. 6.1), změřte vůli J mezi podlahou a horním myčky. Vypočtete B - J.
- Změřte kótu hloubky lišty E (Obr. 10.1) me z lištou kusu nábytku a čelním pane nábytku. V přiložené tabulce najděte hodnotu P, která je daná pomocí E a B - J.
(Např.: Je-li E = 100, B - J = 140, potom P = 23).
- Z délky 600 odřízněte lištu o výšce pro hodnotu P.
V případě specifické lišty pro myčku můžete zakoupit v servisu popro samostatnou upínací soupravu (35X3552 tomto případě pak výška lišty bude H = B - P (Obr. 10.2).


• TABULKA PRO PŘÍŘEZ LIŠTY
| Výška přířezu P = | |||||||||||||
| B_J\E | 10 | 15 | 20 | 25 | 30-75 | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 |
| 170 | 46 | 49 | 51 | 52 | 54 | 52 | 50 | 47 | 44 | 41 | 36 | 30 | 23 |
| 165 | 42 | 45 | 47 | 48 | 50 | 48 | 46 | 43 | 40 | 37 | 32 | 27 | 20 |
| 160 | 39 | 41 | 43 | 45 | 46 | 44 | 42 | 40 | 37 | 33 | 29 | 24 | 17 |
| 155 | 35 | 38 | 40 | 41 | 43 | 40 | 39 | 36 | 34 | 30 | 26 | 21 | 15 |
| 150 | 32 | 35 | 37 | 38 | 40 | 37 | 36 | 34 | 31 | 28 | 24 | 19 | 13 |
| 145 | 30 | 32 | 34 | 36 | 37 | 35 | 33 | 31 | 29 | 25 | 22 | 17 | 12 |
| 140 | 28 | 30 | 32 | 33 | 35 | 32 | 31 | 29 | 26 | 23 | 20 | 16 | 11 |
| 135 | 26 | 28 | 30 | 31 | 32 | 30 | 29 | 27 | 24 | 22 | 18 | 14 | 10 |
| 130 | 24 | 26 | 28 | 29 | 30 | 28 | 27 | 25 | 23 | 20 | 17 | 13 | 9 |
| 125 | 23 | 24 | 26 | 27 | 29 | 27 | 25 | 23 | 21 | 19 | 16 | 12 | 8 |
| 120 | 21 | 23 | 25 | 26 | 27 | 25 | 24 | 22 | 20 | 18 | 15 | 11 | 8 |
| 115 | 20 | 22 | 23 | 24 | 26 | 24 | 22 | 21 | 19 | 17 | 14 | 11 | 7 |
| 110 | 19 | 21 | 22 | 23 | 24 | 22 | 21 | 20 | 18 | 16 | 13 | 10 | 7 |
| 105 | 18 | 20 | 21 | 22 | 23 | 21 | 20 | 19 | 17 | 15 | 12 | 10 | 6 |
| 100 | 17 | 19 | 20 | 21 | 22 | 20 | 19 | 18 | 16 | 14 | 12 | 9 | 6 |
| 95 | 16 | 18 | 19 | 20 | 21 | 19 | 18 | 17 | 15 | 13 | 11 | 9 | 6 |
| 90 | 16 | 17 | 18 | 19 | 20 | 18 | 17 | 16 | 15 | 13 | 11 | 8 | 6 |
| 85 | 15 | 16 | 17 | 18 | 19 | 18 | 17 | 15 | 14 | 12 | 10 | 8 | 5 |
| 80 | 14 | 15 | 17 | 17 | 18 | 17 | 16 | 15 | 13 | 12 | 10 | 8 | 5 |
1 / BEZPEČNOSTNÉ POKYNY
• Dôležité upozornenia 81
2 / INŠTALÁCIA UMÝVAČKY RIADU
- Rozmery výklenku 82
• Elektrické pripojenie 85
• Opätovná montáž podlahovej lišty ____ 90
- Tabulka na odrezanie podlahovej lišty ____ 90

Dôležité upozornenie:
Namontujte upevňovací krúžok P10.

Rada:
vybavenej uzemňovacím kolíkom.
- Zelený a žltý Uzemnenie
- Modrý Nulový vodič
- Hnedý Fáza

Upozornenie:
Výpočet kóty P (tabulka na poslednej strane):
Podložky patek
:í lištaproti sražené páře
zvukověizolační těsnění
Seřizovací klíč přední patky
Zvukově izolační těsnění + upínsamolepky (pro připad potřeby)
Vnitřní polohovací šroub panelu
Upínací šroub panelu
Upínací šroub panelu
Upínací šroub spotřebiče k nábytku
Sponka na odpadovou hadici
