Producttype	Inbouwvaatwasser
Merk	Fagor
Model	LVF 77 IT
Inbouwafmetingen (B x H x D)	600 x 820-890 x 550 mm
Gewicht (ongeveer)	45 kg
Voedingsspanning	230 V / 50 Hz
Minimale circuitstroom	10 A
Waterdruk	1 tot 10 bar (0,1 - 1 MPa)
Waterdebiet	10 l/min (min. 1 l/min)
Lengte watertoevoerslang	1,50 m
Capaciteit (schatting)	12 couverts
Wasprogramma's	Meerdere programma's waaronder eco, intensief, snel
Extra functies	Uitgestelde start, halve belading
Kinderbeveiliging	Ja
Lekbeveiliging	Ja (slang met elektrisch lekbeveiligingsapparaat)
Onderhoud en reiniging	Regelmatig reinigen van filters en sproeiarmen
Reserveonderdelen en repareerbaarheid	Reserveonderdelen beschikbaar (afdichtingen, stelsleutel, enz.); reparatie door erkende klantenservice
Algemene informatie	Gebruiks- en installatiehandleiding bijgeleverd; geschikt voor warm water tot 60°C

Veelgestelde vragen - LVF 77 IT FAGOR

Hoe installeer ik de vaatwasser in een nis?

Controleer voordat u het apparaat inbouwt of de nis voldoet aan de minimale afmetingen: breedte 600 mm, hoogte 820-890 mm, diepte 550 mm. Gebruik het meegeleverde installatieschema. Plak de anti-condensfolie en het inbouwschuim op de bovenkant van het apparaat. Klik de drie glijpootjes onder de voeten om het schuiven te vergemakkelijken. Plaats het apparaat en zorg ervoor dat u de slangen niet buigt. Bevestig het onder het werkblad met de meegeleverde schroeven of via de zijbevestigingen.

Hoe sluit ik de watertoevoer aan?

Sluit de watertoevoerslang (lengte 1,50 m) aan op een schroefkraan met diameter 20/27 (3/4'' BSP). De druk moet tussen 1 en 10 bar (0,1-1 MPa) liggen met een debiet van minimaal 1 l/min. Controleer of de afdichtring aanwezig is en draai de aansluiting goed vast. Voor warmwateraansluiting (max 60°C) moet de slang een rode markering hebben. Hergebruik geen reeds gebruikte slangen.

Hoe sluit ik de afvoer van afvalwater aan?

Sluit het uiteinde van de afvoerslang aan op een beluchte sifon of een gootsteensifon. Verwijder indien nodig de afsluitdop van de sifon. Druk het rubberen uiteinde goed aan en voeg een P10-slangklem toe. De aansluithoogte moet tussen 0,40 m en 0,90 m van de vloer zijn. Vermijd knikken of samendrukken van de slang. U kunt de slang verlengen tot maximaal 3 m.

Hoe stel ik de voeten af voor waterpasstelling?

De voorste voeten zijn verstelbaar met de meegeleverde stelsleutel (P4). De middelste voet wordt afgesteld met het rode wiel (gebruik een schroevendraaier met dop 8, pijpsleutel 8 of Torx T20-schroevendraaier). Een goede waterpasstelling is essentieel voor een perfecte sluiting en afdichting van de deur. Controleer of de deur sluit zonder zijwaartse wrijving.

Hoe monteer ik het deurpaneel (enkele bekleding)?

Meet de afstand van de vloer tot de onderkant van het aangrenzende deurpaneel (maat B) en maat A tot de onderste markering van het paneel. Bereken D = A - B. Teken een lijn op maat D aan de achterkant van het paneel. Plaats twee schroeven op 262 mm van de as van het paneel. Steek deze schroeven in de gaten van de vaatwasserdeur. Druk het paneel aan en centreer het. Open de deur terwijl u het paneel vasthoudt, schroef dan de meegeleverde P2- en P8-schroeven vast. Het totale gewicht van het paneel mag niet meer dan 10 kg zijn.

Hoe monteer ik het deurpaneel (tweedelige bekleding)?

Voor het eerste deel volgt u de stappen van de enkele bekleding. Meet vervolgens de opening tussen de lade en het aangrenzende paneel. Plaats de valse lade met behulp van een afstandshouder. Open de deur terwijl u de valse lade vasthoudt, centreer deze en schroef vast met P7- en P8-schroeven. Zorg ervoor dat het totale gewicht (paneel + valse lade) niet meer dan 10 kg is. Voor harde panelen boort u voor het schroeven voor.

Hoe balanceer ik de deur?

Stel de spanning van de veren aan beide zijden (rechts en links) gelijk af om het gewicht van het bekledingspaneel te compenseren. De deur is correct gebalanceerd als deze niet met een klap opengaat en horizontaal blijft in geopende toestand. Gebruik het juiste gereedschap om de veren af te stellen. Controleer of beide zijden gelijk zijn.

Wat te doen als de vaatwasser niet goed sluit?

Controleer eerst de waterpasstelling van het apparaat. Als de voeten verkeerd zijn afgesteld, kan de deur schuren. Zorg ervoor dat het deurpaneel gecentreerd is en dat de schroeven goed zijn vastgedraaid. Controleer of er niets de sluiting blokkeert (zoals kabels of slangen). Als het probleem aanhoudt, stel dan de veerspanning van de deur bij (zie balanceren). Neem indien nodig contact op met de klantenservice.

Hoe onderhoud ik de vaatwasser?

Reinig regelmatig de filters om verstoppingen en geuren te voorkomen. Verwijder het onderste rek, schroef het hoofdfilter los en spoel het af onder stromend water. Reinig ook de sproeiarmen: verwijder ze en controleer of de openingen niet verstopt zijn. Gebruik af en toe een ontkalkingsmiddel. Veeg de deurafdichtingen af met een vochtige doek.

Waar kan ik reserveonderdelen voor dit model vinden?

U kunt reserveonderdelen (zoals afdichtingen, de stelsleutel, glijpootjes, geluidsdempende afdichtingen) verkrijgen bij de klantenservice van Fagor of bij erkende verkopers. De handleiding vermeldt ook een aparte bevestigingsset (ref. 32X3252) voor de plint. Houd voor bestellingen het modelnummer (LVF 77 IT) en het typeplaatje bij de hand.

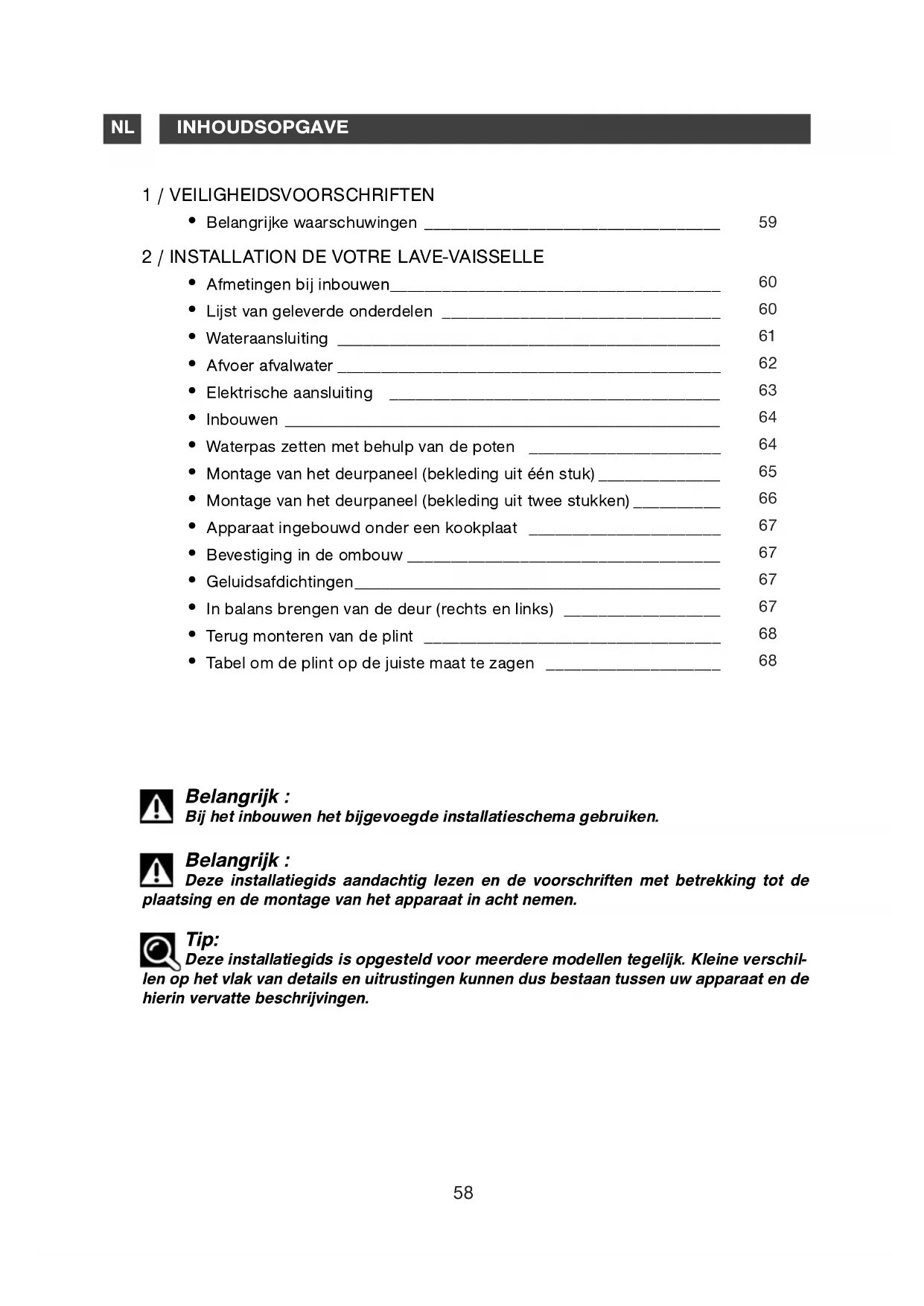

GEBRUIKSAANWIJZING LVF 77 IT FAGOR

- Belangrijke waarschuwingen ____ 59

2 / INSTALLATIE VAN UW AFWASMACHINE

- Afmetingen bij inbouw 60

- Lijst van geleverde onderdelen 60

- Wateraansluiting 61

- Afvoer van afvalwater 62

- Elektrische aansluiting 63

- Inbouwen 64

- Waterpas zetten met behulp van de poten ____ 64

- Montage van het deurpaneel (bekleding uit één stuk) ____ 65

- Montage van het deurpaneel (bekleding uit twee stukken) ____ 66

- Apparaat ingebouwd onder een kookplaat ____ 67

- Bevestiging in de ombouw ____ 67

- Geluidsafdichtingen 67

- In balans brengen van de deur (rechts en links) ____ 67

- Terug monteren van de plint 68

- Tabel om de plint op de juiste maat te zagen ____ 68

Belangrijk:

Bij het inbouwen het bijgevoegde installatieschema gebruiken.

Belangrijk:

Deze installatiegids aandachtig lezen en de voorschriften met betrekking tot de plaatsing en de montage van het apparaat in acht nemen.

Tip:

Deze installatiegids is opgesteld voor meerdere modellen tegelijk. Kleine verschillen op het vlak van details en uitrustingen kunnen dus bestaan tussen uw apparaat en de hierin vervatte beschrijvingen.

• BELANGRIJKE WAARSCHUWINGEN

Belangrijk:

Na het uitpakken controleren of het apparaat niet is beschadigd tijdens het vervoer. Nooit een beschadigd apparaat aansluiten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

Gevaar:

Indien een storing optreedt op het apparaat, moet u de steker uit de contactdoos halen (de steker zelf uit de contactdoos halen, niet aan het snoer trekken) of het betreffende circuit uitschakelen en de waterkraan dicht doen. Neem contact op met onze servicedienst.

Belangrijk:

Veiligheidshalve mag u de vaatwasser niet open laten staan na gebruik.

Indien u de vaatwasser op vloerbedekking installeert, moet u de poten zodanig instellen dat er voldoende ruimte voor de ventilatie open blijft onder het apparaat.

• Controleer, na het apparaat te hebben geïnstalleerd, dat het niet staat op de voedingskabel of de watertoevoer- en afvoerslangen.
• Het apparaat mag niet op het stroomnet aangesloten worden zolang u met de installatie bezig bent.
• Controleer of de aardlekaansluiting van uw elektrische installatie voldoet aan de geldende reglementering.
• De gegevens met betrekking tot de elektrische aansluiting vermeld op het typeplaatje van uw apparaat moeten overeenkomen met die van het stroomnet.

Belangrijk:

Veiligheidshalve mag u de deur van de vaatwasser niet helemaal open laten staan na het gebruik. Als de vaatwasser op vloerbedekking is geïnstalleerd, moet u de poten zodanig bijstellen dat er een ruimte open blijft onder het apparaat voor de benodigde ventilatie.

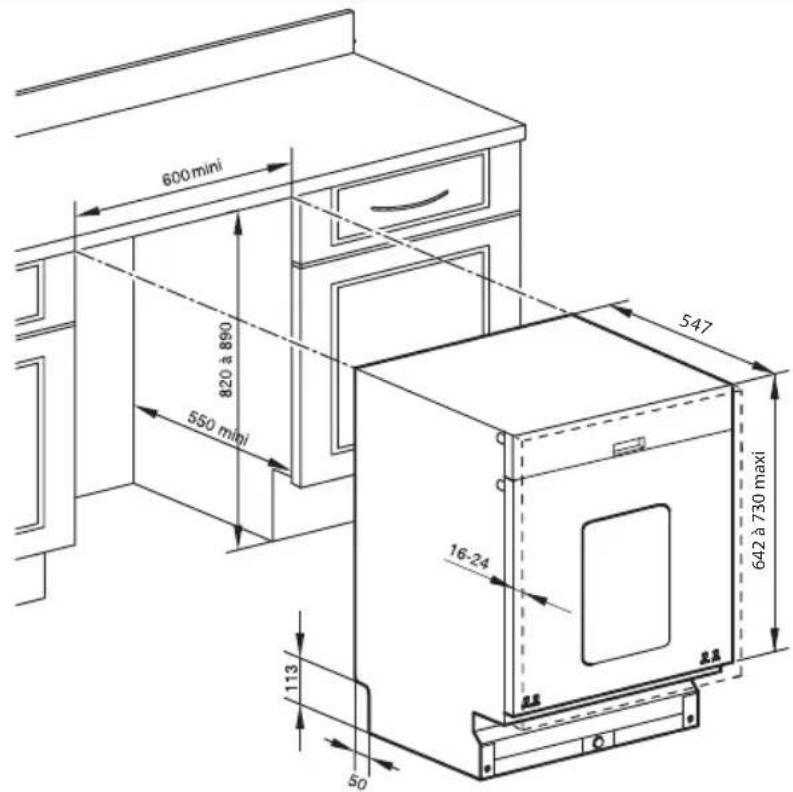

• INBOUWAFMETINGEN

U kunt de vaatwasser installeren onder een bestaand aanrecht of werkblad op voorwaarde dat de inbouwopening overeenkomt met de afmetingen vermeld in de tekening. (Fig. 01).

P1	3	Schoenplaatjes
P2	1	de wasemwerende plaat
P3	1	Geluidsafdichting van schuim
P4	1	Stelsleutel schoen voor
P5	2	Gelurdsafdichtingen Met zelfkle-vende bevestiging (indien nodig)

	2	Onderste schroef om het paneel op zijn plaats te bevestigen
	2	Bevestigingschroeven paneel
	6	Bevestigingschroeven paneel
	2	Bevestigingsschroeven van het apparaat op het meubelstuk
	1	Klembeugel afvoerslang
	1

• WATERAANSLUITING

Deze vaatwasser kan draaien op warm water tot aan maximaal 60°C. Indien u kiest voor warm water moet u wel controleren of de oorspronkelijke slang dit toestaat (rood merk op de slang).

Wij raden u echter aan het apparaat aan te sluiten op koud water.

Het apparaat is voorzien van een slang met een lengte van 1.50 meter.

Sluit de slang aan op een kraan met schroefdraadkop met een diameter van 20/2 BSP).

Controleren of de watertoevoerdruk niet de hieronder vermelde waarden te boven gaat:

Debiet: 10 l/min (1 l/min minimum).

Druk: 1 bar tot 10 bar (0.1 - 1 MPa).

Indien de druk bij u te hoog is, moet u een drukregelaar installeren. U kunt meer inlichtingen verschaffen over de waterdruk in uw streek.

Let op:

Indien u een zelfborende kraan gebruikt, moet u controleren of het waterdebiet toereikend is. Kijk eveneens of de afdichting op zijn plaats is gebracht en of de aansluiting naar behoren is aangedraaid.

Gebruik geen al eerder gebruikte slangen voor de aansluiting.

Gevaar:

Het symbool geeft aan dat de slang is voorzien van een elektrische inrichting om de watertoevoer te stoppen (naargelang het model). Deze slang niet in water laten liggen en hem niet doorsnijden.

Iedere aansluiting op een waterleiding houdt automatisch het risico voor lekkage in, ongeacht de getroffen voorzorgsmaatregelen. Het is dan ook beter altijd de waterkraan dicht te doen als u de machine niet gebruikt.

De slang niet knikken en/of draaien, hierdoor zou het water niet meer vrijelijk door de slang kunnen stromen. Let hierop met name op het moment dat u het apparaat plaatst in zijn opening onder het aanrecht.

Als het apparaat wordt aangesloten op nieuwe leidingen of leidingen die al even niet zijn gebruikt, moet u het water enkele minuten laten lopen voordat u de watertoevoerslang aansluit. Op deze manier voorkomt u dat zand- of roestresten de filter die in de watertoevoerslang is aangebracht, verstoppen.

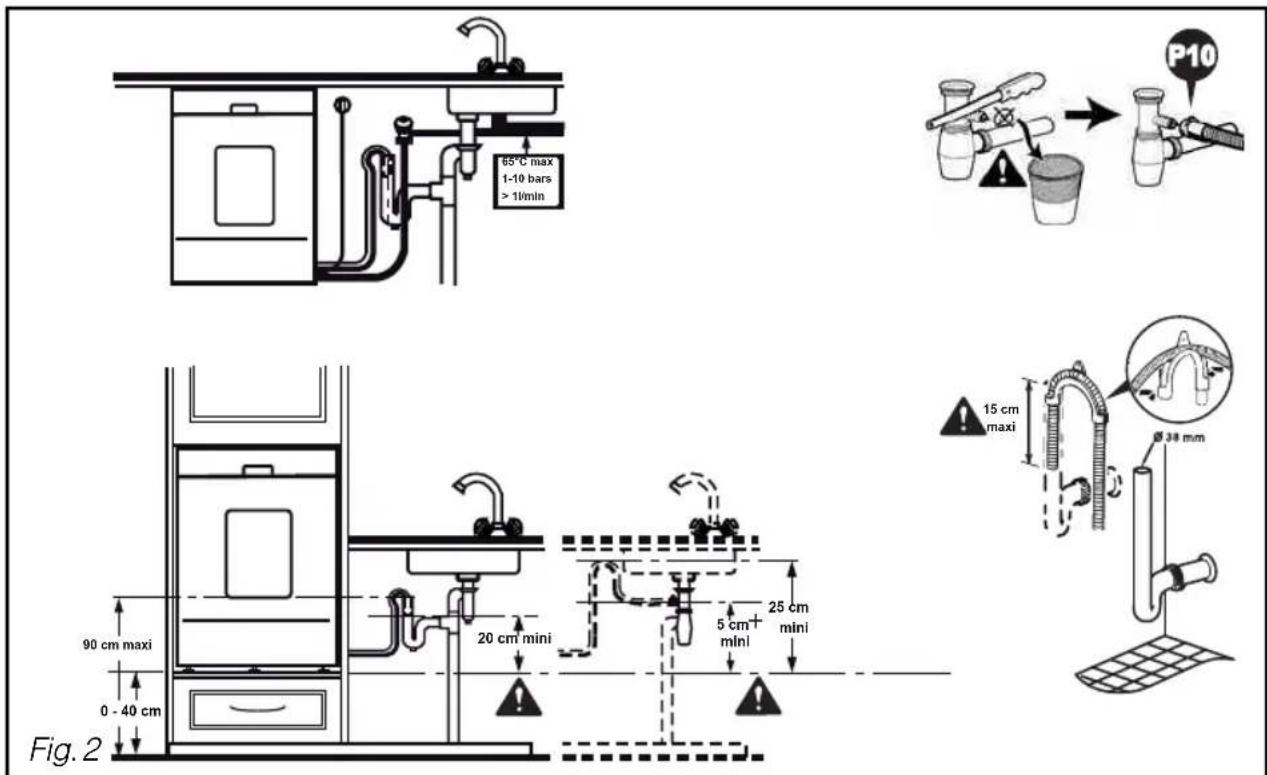

U kunt het uiteinde van de afvoerslang aansluiten

• op een geventileerde sifon.
• of op de sifon van de gootsteen.

Bij de aansluiting op een sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er helemaal in steken. Tenslotte een klembeugel aanbrengen P10.

Tip:

Ervoor zorgen dat de afvoerslang stevig op zijn plaats blijft zitten met behulp van een koppelstuk om overstromingen te voorkomen.

De afvoeraansluiting moet zich bevinden op een hoogte gelegen tussen 0.40 m (min.) en 0.90 m (max.) van de vloer.

Gelieve de maximum insteekafmetingen van de afvoerbuis in de buis van de syphon te volgen.

U kunt zonodig de slang verlengen (3 meter max.). In dit geval moet u wel controleren of het water naar behoren wegloopt. De slang moet op de vloer liggen en pas verticaal naar boven worden geleid vlakbij het afvoersysteem.

Als u het apparaat in een kolom installeert, mag het afvoersysteem niet boven de vaatwasser liggen en moet het zich op zijn minst op 20 cm afstand van de onderzijde van het apparaat bevinden.

Belangrijk:

Bij het plaatsen van de slang, hem er geleidelijk aan uittrekken om hem niet te knikken ③. Voorkom knikken en draaien van de slang zodat het water vrijelijk door de slang kan stromen.

Het apparaat moet uit staan als u het op stroomnet aansluit.

Alvorens het apparaat aan te sluiten, moet u de volgende punten controleren:

- De spanning van het stroomnet vermeld op het typeplaatje van het apparaat moet overeenkomen met de spanning van het stroomnet bij u thuis. De vaatwasser voldoet aan de Europese richtlijnen 73/23/CEE (Richtlijn Laagspanning) en 89/336/CEE (elektromagnetische compatibiliteit), gewijzigd door richtlijn 93/68/CEE. Uw elektrische kast en de leidingen moeten geschikt zijn voor de sterkte van de vaatwasser.

Een zekering van minimaal 10 A is nodig. Vervanging van het netsnoer moet door een erkend installateur gebeuren.

Als u het apparaat moet aansluiten op een voedingsspanning die niet overeenkomt met de spanning vermeld op het apparaat, moet u een adequate transformator ertussen zetten.

Gevaar : Veiligheidshalve en om ieder risico uit te sluiten moet deze handeling door de servicedienst van de fabrikant of een vakman met identieke kwalificaties worden verricht.

Tip :

Neem een vakkundige elektricien in de hand om de eventuele wijzigingen aan te brengen of controleer of uw elektrische installatie aan de normen voldoet. Apparaat gel Gevaar :

- Apparaat geleverd zonder contact-

Dit apparaat moet absoluut worden aangesloten op een contactdoos met aardeklem. In ieder geval moet de aansluiting voldoen aan de van kracht zijnde normen in het land en aan de aanvullende voorschriften van de Elektriciteitsmaatschappij.

Gevaar :

De draden van de voedingskabel van uw apparaat zijn gekleurd volgens de hierna volgende code :

Groen en geel Aarde

Blauw Neutraal

Bruin Fase

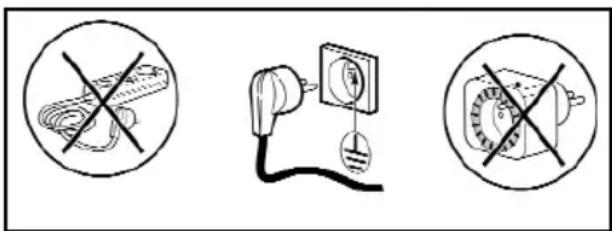

Let op :

De contactdoos moet toegankelijk zijn en blijven zelfs na de installatie van het apparaat.

Het apparaat mag niet worden aangesloten via een verlengsnoer, een meervoudige contactdoos of een elektrische programmakeuzer met uitgestelde start.

Indien de kleuren van de draden niet overeenkomen met uw contactdoos, moet u als volgt te werk gaan : de groen/gele draad moet worden aangesloten op de aansluiting van uw contactdoos waarop de letter E staat of het symbool of de een groen/gele kleur.

De blauwe draad moet worden aangesloten op de aansluiting met de letter N of van

De bruine draad moet worden aangesloten op de aansluiting met de letter L of van rode kleur.

Onze aansprakelijkheid kan niet worden

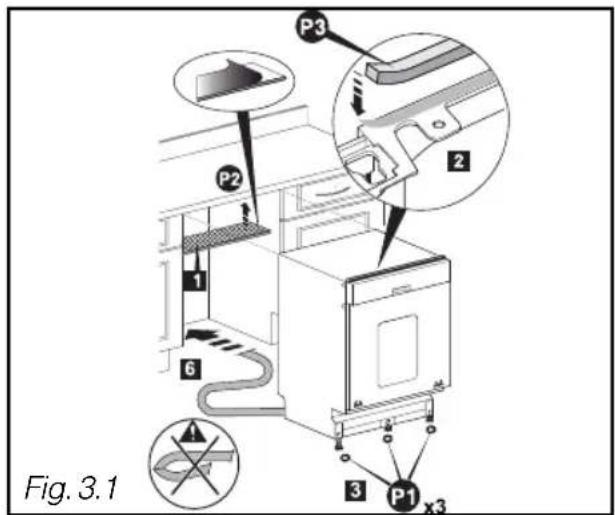

• INBOUWEN

• Plak de wasemplaat P2 vast (Fig. 3.1)
• Plak het inbouwschuim vast (Fig. 3.1)
• Klip de 3 plaatjes vast onder de schoenen zodat de vaatwasser makkelijker op zijn plaats kan worden geschoven (Fig. 3.1).

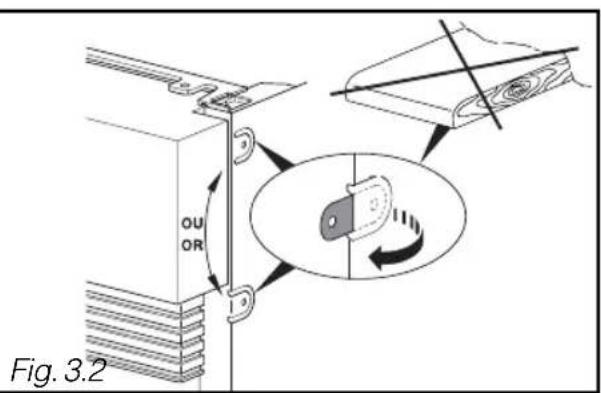

Indien de vaatwasser wordt geïnstalleerd onder een blad van marmer of gelijksoortig materiaal, moet u hem vastzetten met behulp van schroeven aan de zijkanten : hiertoe moet u, voordat u het apparaat op zijn plaats schuift, de haakjes aan beide zijden van het apparaat uitvouwen (Fig. 3.2).

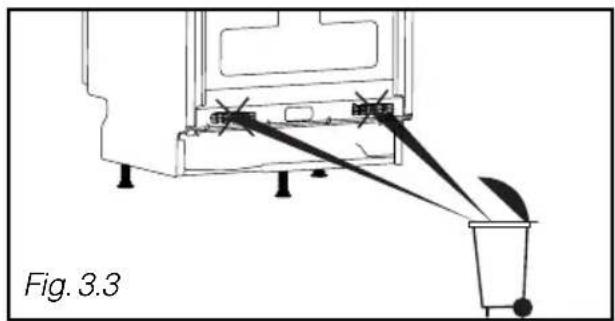

• Verwijder de slanghouders (Fig. 3.3) - Schuif het apparaat op zijn plaats, LET OP, de slangen niet knikken.

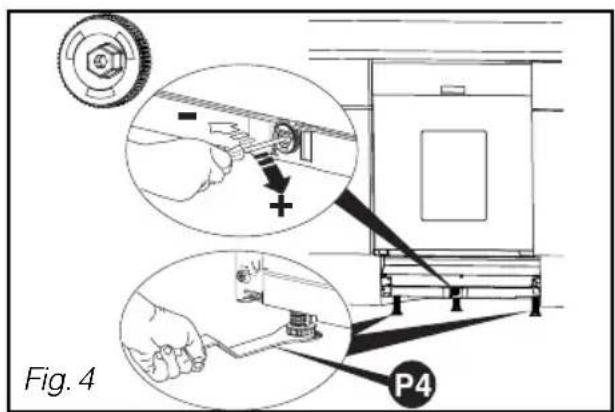

• WATERPAS ZETTEN DOOR DE POTEN IN TE STELLEN

De voorpoten van het apparaat zijn verstelbaar, u moet ze zonodig bijstellen met behulp van de meegeleverde sleutel. De centrale poot kan worden bijgesteld via het rode knopje (schroefmachine met opzetstuk 8, pijpsleutel 8 of torx schroevedraaier T20).

Het apparaat moet goed waterpas gezet worden zodat de deur perfect kan sluiten en niet zal gaan lekken (Fig. 4).

Controleren of de deur van de vaatwasser goed dicht kan gaan, zonder wrijving aan de kanten.

• MONTAGE VAN HET DEURPANEEL (bekleding uit één stuk)

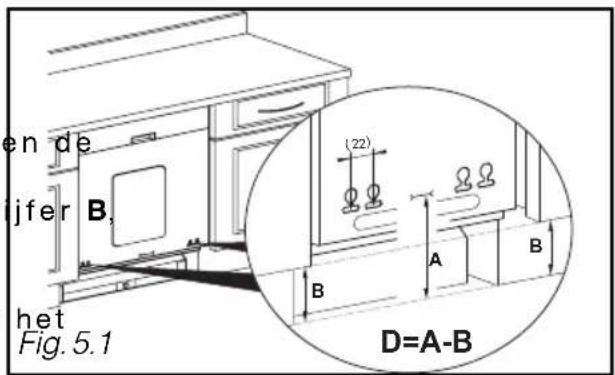

- Meet de afstand op tussen de vloer en de onderkant van het deurpaneel van het meubel dat naast de vaatwasser staat (maat c, Fig. 5.1)

- Meet de afstand op tussen de vloer en het merkteken aangebracht op de onderzijde van het deurpaneel (maatcijfer A).

- Bereken nu het maatcijfer D = A - B, trek een lijn op maatcijfer D aan de achterzijde van het paneel, op het onderste gedeelte (Fig. 5.2)

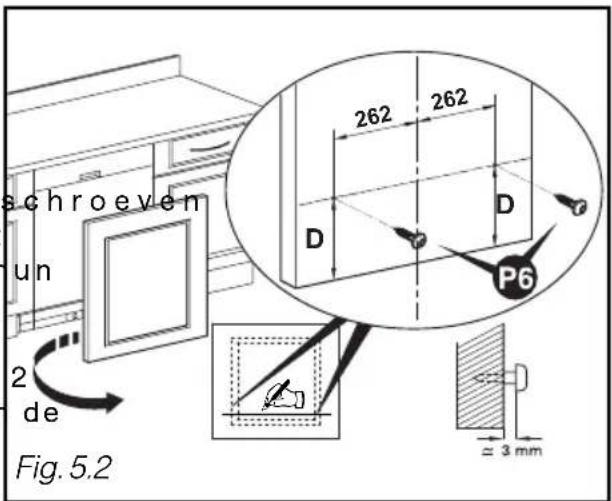

- Zet de plaatsen waar de twee moeten komen op 262 mm van de as van het houten paneel. De 2 schroeven op hun plaats brengen (Fig. 5.2)

- Zet het deurpaneel op zijn plaats door de schroeven te steken in de openingen van de deur van de vaatwasser (Fig. 6.1)

- Indien het schroeven lastig gaat, de schroef Pb de 22 mm verschuiven.

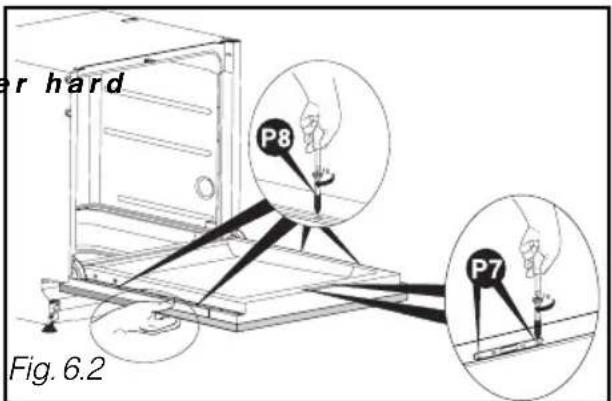

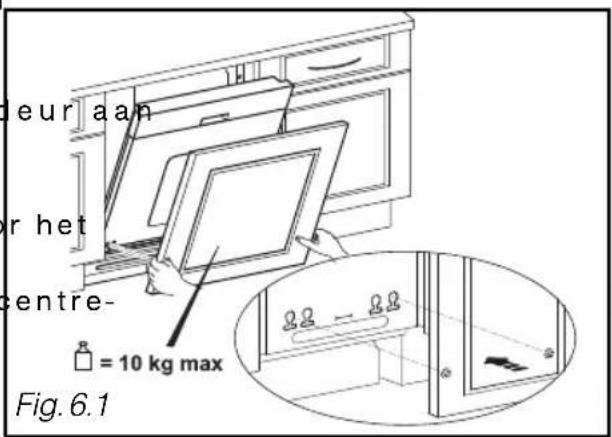

- Zet het houten paneel tegen de (Fig. 6.2).

- Open de deur van de vaatwasser door het paneel tegen de deur aan te plakken. Het houten paneel zonodig aan de zijkanten oriënteren ten opzichte van de strip. De 2 schroeven

op hun plaats brengen evenals dP8 (Fig. 6.2).

Let op:

Als het houten paneel bijzonder is, moet u de gaten voorboren voordat u gaat schroeven.

Tip:

Indien uw apparaat met een geluidsisolatieblad wordt geleverd, moet u dit blad eerst plakken, dat wil zeggen voordat u het deurpaneel op zijn plaats gaat brengen.

• MONTAGE VAN DEURPANEEL (bekleding in 2 delen)

• Zie wat betreft de montage van het eerste deel het vorige hoofdstuk "MONTAGE VAN DEURPANEEL" (bekleding uit één stuk) (Fig. 5.1 en 5.2).

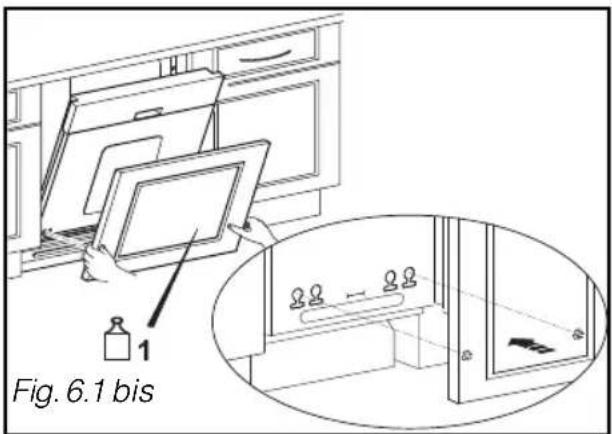

• Breng het deurpaneel op zijn plaats en steek de twee schroeven in de gaten van de deur van de vaatwasser (Fig. 6.1 bis)
• In geval van problemen, de schroef P6 22 mm verschuiven.
• Het houten paneel tegen de deur aan plakken (Fig. 6.2 bis).
• De deur van de vaatwasser openen terwijl u het paneel tegen de deur aangeplakt houdt. Het houten paneel zonodig aan de zijkanten centreren ten opzichte van de strip. De 4 schroeven Ⓞ (Fig. 6.2 bis).
• Meet de afstand op tussen de lade en het deurpaneel van het meubelstuk dat ernaast staat (Fig. 6.3).
• Plak de namaaklade tegen de deur, houd hierbij rekening met de opgemeten afstand (met behulp van een stut van de juiste afmetingen).
• Doe nu de deur van de vaatwasser open terwijl u de namaaklade tegen de deur aangepakt houdt. Het houten paneel zonodig aan de zijkanten centreren ten opzichte van het deurpaneel. De 2 schroeven op hun

plaats brengen evenals de 4 schroeven (Fig. 6.4).

Let op :

Als het houten paneel zeer hard is, moet u een gaatje voorboren voordat u de schroeven aandraait.

Let op :

Het totale gewicht van het deurpaneel en de namaaklade mag niet hoger zijn dan 10 kg

Als het aanrecht is voorzien van een kookplaat net boven de vaatwasser, moet u absoluut een thermische isolatie aanbrengen boven uw vaatwasser. U kunt deze isolatieset kopen bij uw leverancier. Vergeet niet een stukje open te laten tussen de gasslang en de bovenkant van uw vaatwasser.

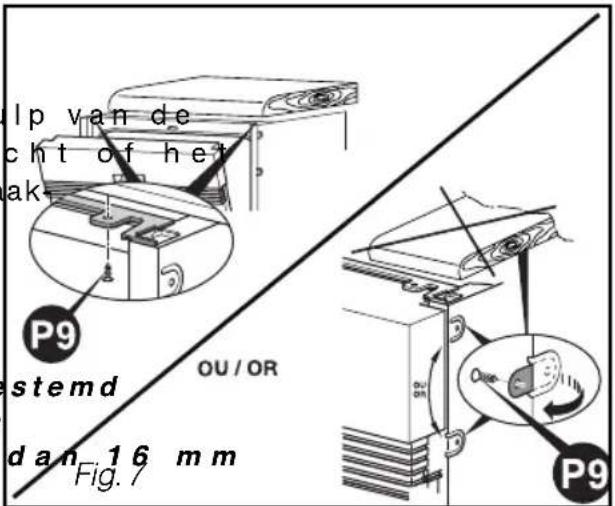

• BEVESTIGING IN DE OMBOUW

Zet de vaatwasser vast met behu schroeven onder het aanre werkblad (Fig. 7) of met behulp van de hajes die u hebt uitgevouwen (Fig. 3.2).

Let op:

De meegeleverde schroef is bedoeld voor een paneel met een minimale dikte van 16 mm. Als de dikte minder bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

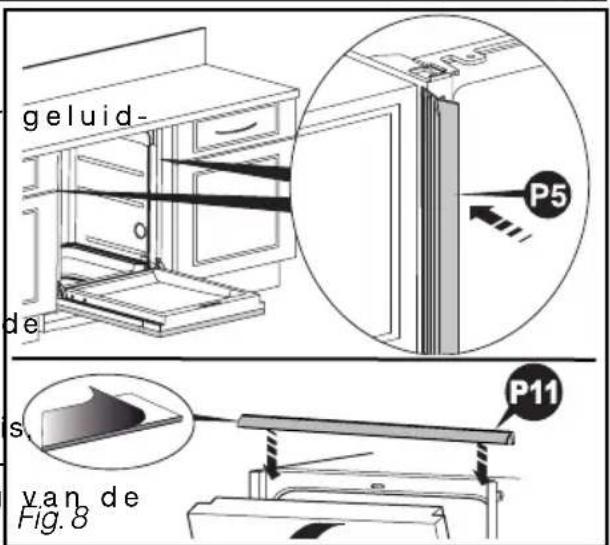

Om het ingebouwde apparaat beter dicht te maken, kunt u de geluidsafdichtingen installeren (naar gelang model, zie Fig. 8).

Indien nodig, in het geval van een grotere nis, de afdichtingen kleven met behulp van bijgeleverde kleefstrips.

Indien het apparaat zijdelings gemonteerd dient de hiel van de afdichtingen uitgesneden te worden voor de doorgang van de bevestigingstabs (tang).

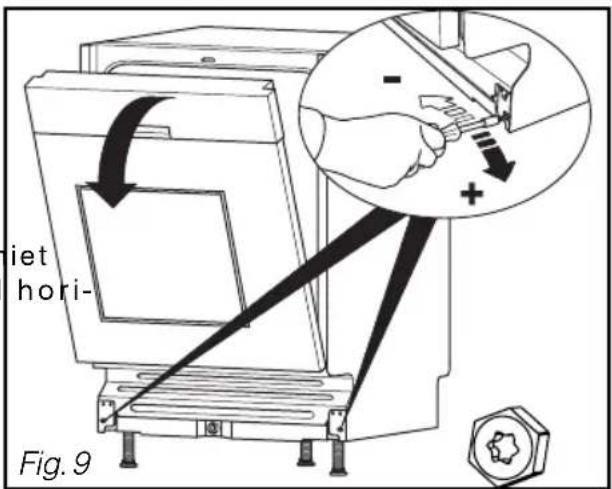

Indien nodig de spanning van de veren bijstellen om het gewicht van het aangebrachte paneel te compenseren. De spanning op dezelfde manier rechts en links bijstellen (Fig. 9).

De deur is naar behoren in balans als hij zwaar openvalt en als hij in open stand horizontaal blijft staan.

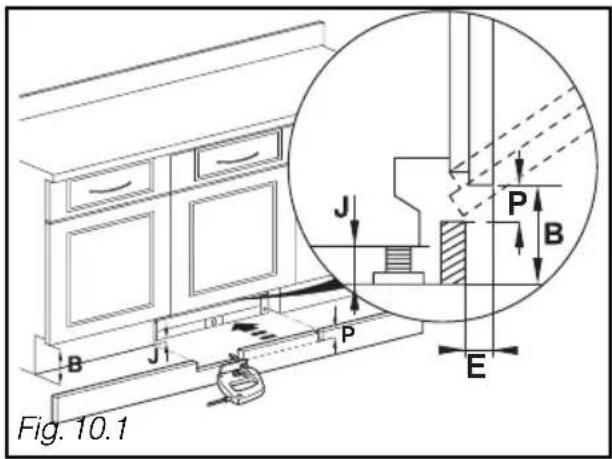

• TERUG MONTEREN VAN DE PLINT

De plint weer terug op zijn plaats brengen en hem eventueel bijsnijden volgens het maatcijfer P (zie tabel en Fig. 10.1).

Berekening van het maatcijfer P (tabel op laatste bladzijde):

• Neem maatcijfer B van Fig. 6.1., meet de spelling J op tussen de vloer en de onderkant van de vaatwasser. Bereken B - J.
• Meet de diepte van de plint E op (Fig. 10.1) tussen de plint van het meubel en de voorzijde van het meubel. U kunt de waarde P vinden in de tabel gegeven door E en B - J.

(bijvoorbeeld: Als E = 100, B - J = 140, dan is P = 23)

- U moet nu de plint over een breedte van 600 mm verzagen op een hoogte gelijk aan de waarde P.

Bij specifieke plinten voor de vaatwasser kunt u bij de servicedienst een losse bevestigingskit (32X3252) krijgen. In dit geval bedraagt de hoogte van de plint H = B - P (Fig. 10.2).
