Tipo de producto	Lavavajillas integrable
Marca	Fagor
Modelo	LVF 77 IT
Dimensiones de empotramiento (An x Al x Pr)	600 x 820-890 x 550 mm
Peso (aproximado)	45 kg
Tensión de alimentación	230 V / 50 Hz
Intensidad mínima del circuito	10 A
Presión de agua	1 a 10 bar (0.1 - 1 MPa)
Caudal de agua	10 l/min (1 l/min mínimo)
Longitud del tubo de entrada de agua	1,50 m
Capacidad (estimación)	12 cubiertos
Programas de lavado	Varios programas como eco, intensivo, rápido
Funciones adicionales	Inicio diferido, media carga
Seguridad infantil	Sí
Protección antifugas	Sí (tubo con dispositivo eléctrico antifugas)
Mantenimiento y limpieza	Limpieza regular de los filtros y brazos de lavado
Piezas de repuesto y reparabilidad	Piezas de repuesto disponibles (juntas, llave de ajuste, etc.); reparación por SAT autorizado
Información general	Manual de uso e instalación incluido; compatible con agua caliente hasta 60°C

Preguntas frecuentes - LVF 77 IT FAGOR

¿Cómo instalar el lavavajillas en un hueco?

Antes de empotrar el aparato, verifique que el hueco cumpla con las dimensiones mínimas: ancho 600 mm, alto 820-890 mm, fondo 550 mm. Utilice el esquema de instalación proporcionado. Pegue la cinta antivaho y la espuma de empotramiento en la parte superior del aparato. Coloque las tres cazoletas de deslizamiento bajo las patas para facilitar el deslizamiento. Inserte el aparato cuidando de no doblar los tubos. Fíjelo bajo la encimera con los tornillos suministrados o mediante las patas laterales.

¿Cómo conectar la entrada de agua?

Conecte el tubo de entrada de agua (longitud 1,50 m) a un grifo roscado de diámetro 20/27 (3/4'' BSP). La presión debe estar entre 1 y 10 bar (0.1-1 MPa) con un caudal de al menos 1 l/min. Verifique la presencia de la junta de estanqueidad y apriete correctamente la conexión. Para la alimentación de agua caliente (máx. 60°C), asegúrese de que el tubo tenga una marca roja. No reutilice tubos ya usados.

¿Cómo conectar el desagüe de aguas residuales?

Conecte el extremo del tubo de desagüe a un sifón ventilado o a un sifón de fregadero. Retire el tapón del sifón si es necesario. Encaixe el manguito de goma hasta el fondo y añada una abrazadera P10. La altura de conexión debe estar entre 0,40 m y 0,90 m del suelo. Evite cualquier doblez o estrangulamiento del tubo. Puede alargar el tubo hasta un máximo de 3 m.

¿Cómo ajustar las patas para la nivelación?

Las patas delanteras son ajustables con la llave de ajuste suministrada (P4). La pata central se ajusta con la rueda roja (use un atornillador con cubo de 8, llave de tubo de 8 o destornillador Torx T20). Una buena nivelación es esencial para un cierre y estanqueidad perfectos de la puerta. Verifique que la puerta se cierre sin rozamientos laterales.

¿Cómo montar el panel de la puerta (revestimiento de una sola pieza)?

Mida la distancia entre el suelo y la parte inferior del panel de la puerta adyacente (cota B) y la cota A hasta la marca inferior del panel. Calcule D = A - B. Trace una línea en la cota D en la parte posterior del panel. Coloque dos tornillos a 262 mm del eje del panel. Enganche estos tornillos en los orificios de la puerta del lavavajillas. Aplique el panel y centrelo. Abra la puerta manteniendo el panel, luego atornille los tornillos P2 y P8 suministrados. El peso total del panel no debe superar los 10 kg.

¿Cómo montar el panel de la puerta (revestimiento en dos partes)?

Para la primera parte, siga los pasos del revestimiento de una sola pieza. Luego, mida la distancia entre el cajón y el panel adyacente. Coloque el falso cajón utilizando una cuña de espesor. Abra la puerta manteniendo el falso cajón, centrelo y atornille con los tornillos P7 y P8. Asegúrese de que el peso total (panel + falso cajón) no supere los 10 kg. Para paneles duros, realice un pretaladro antes de atornillar.

¿Cómo equilibrar la puerta?

Ajuste la tensión de los resortes de cada lado (derecho e izquierdo) de manera idéntica para compensar el peso del panel de revestimiento. La puerta está correctamente equilibrada si no cae pesadamente al abrirse y permanece horizontal en posición abierta. Use la herramienta adecuada para ajustar los resortes. Verifique que ambos lados sean idénticos.

¿Qué hacer si el lavavajillas no cierra correctamente?

Primero verifique la nivelación del aparato. Si las patas están mal ajustadas, la puerta puede rozar. Asegúrese de que el panel de la puerta esté bien centrado y que los tornillos estén correctamente apretados. Verifique que nada obstruya el cierre (como cables o tubos). Si el problema persiste, ajuste la tensión de los resortes de la puerta (consulte el equilibrio). Si es necesario, contacte al servicio postventa.

¿Cómo mantener el lavavajillas?

Limpie regularmente los filtros para evitar obstrucciones y olores. Retire la cesta inferior, desenrosque el filtro principal y enjuáguelo bajo agua corriente. Limpie también los brazos de lavado: retírelos y verifique que los orificios no estén tapados. Use un producto descalcificador de vez en cuando. Seque las juntas de la puerta con un paño húmedo.

¿Dónde encontrar piezas de repuesto para este modelo?

Puede obtener las piezas de repuesto (como juntas, llave de ajuste, cazoletas de deslizamiento, juntas aislantes) a través del servicio postventa de Fagor o en distribuidores autorizados. El manual también menciona un kit de fijación independiente (ref. 32X3252) para el zócalo. Para cualquier pedido, tenga a mano el número de modelo (LVF 77 IT) y la placa de características.

MANUAL DE USUARIO LVF 77 IT FAGOR

1 / INSTRUCCIONES DE SEGURIDAD

- Advertencias importantes ____ 4

2 / INSTALACIÓN DE SU LAVAVAJILLAS

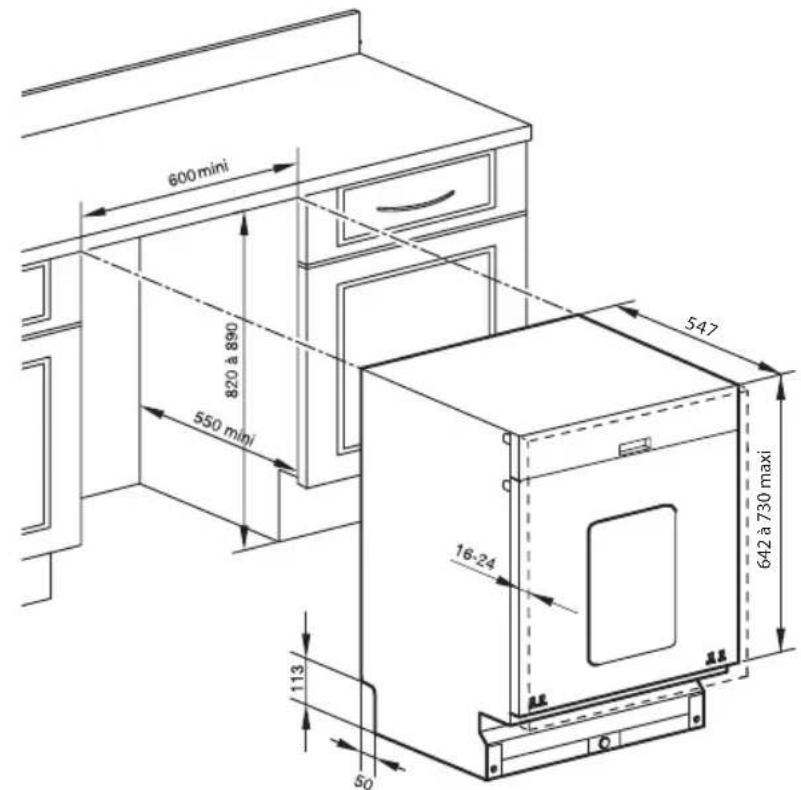

- Dimensiones de empotramiento ____ 5

- Inventario de piezas entregadas ____ 5

- Conexión al agua ____ 6

- Evacuación de agua usada ____ 7

- Conexión eléctrica 8

- Empotramiento en el nicho ____ 9

- Puesta a nivel mediante el ajuste de las patas ____ 9

- Montaje del tablero de la puerta (Revestimiento de una sola pieza) _ 10

- Montaje del tablero de la puerta (Revestimiento de dos piezas ____ 11

- Aparato empotrado bajo una encimera ____ 12

- Fijación en el nicho ____ 12

- Juntas fónicas 12

• Equilibrado de la puerta (derecha e izquierda) ____ 12

- Montaje del plinto ____ 13

- Tabla para cortar el plinto ____ 13

Importante :

Utilice el esquema de instalación adjunto durante el empotramiento.

Importante :

Lea atentamente este manual de instalación con el objetivo de respetar las instrucciones de instalación y montaje de su aparato.

Consejo :

Este manual de instalación es válido para varios modelos. Pueden ligeras diferencias en los detalles y los equipos entre su aparato y las descripciones ofrecidas.

• ADVERTENCIAS IMPORTANTES

Importante :

Una vez que haya desembalado el aparato, compruebe si ha sufrido daños durante el transporte. No enchufe nunca un aparato dañado. Si su aparato está deteriorado, póngase en contacto con su distribuidor.

Peligro :

En caso de que su aparato funcione mal, desenchúfelo (retire la toma) o corte el circuito en cuestión y cierre la llave de paso de agua. Póngase en contacto con nuestro servicio posventa.

Importante :

Todas los trabajos eléctricos e hidráulicos necesarios para la instalación del aparato debe realizarlos un electricista o un fontanero cualificados.

• Una vez que haya instalado su aparato, asegúrese de que éste no se encuentra situado encima del cable de alimentación o sobre los tubos de paso y de vaciado del agua.
• A lo largo de la instalación, el aparato debe mantenerse desenchufado del sector.
• Compruebe que el circuito de toma a tierra de su instalación eléctrica es conforme con la normativa vigente.
• Los datos de conexión eléctrica indicados en la placa de características de su aparato y los del sector deben corresponderse.

Importante :

Por su propia seguridad, no deje la puerta de su lavavajillas completamente abierta después de utilizarlo.

En caso de que la instalación de su lavavajillas se haga sobre un suelo con moqueta, ajuste las patas para dejar un espacio de ventilación debajo del aparato.

Puede empotrar el aparato bajo una superficie ya existente, con la condición de que el corresponda a las dimensiones del croquis. (Fig.01).

P1	3	Cazoletas de zapata
P2	1	Placa antivaho autoadhesiva
P3	1	Junta espuma de insonorización
P4	1	Llave de ajuste con zapata delantera
P5	2	Juntas fónicas + autoadhesivos de fijación (si es necesario)

• CONEXIÓN AL AGUA

Este lavavajillas puede alimentarse con agua fría o caliente hasta un máximo de 60° C. Para una alimentación con agua caliente, compruebe si el tubo original permite la conexión (marcado rojo sobre el tubo).

No obstante, le recomendamos una conexión a una llave de paso de agua fría.

Su aparato está equipado con un tubo de alimentación de una longitud de 1,50 m.

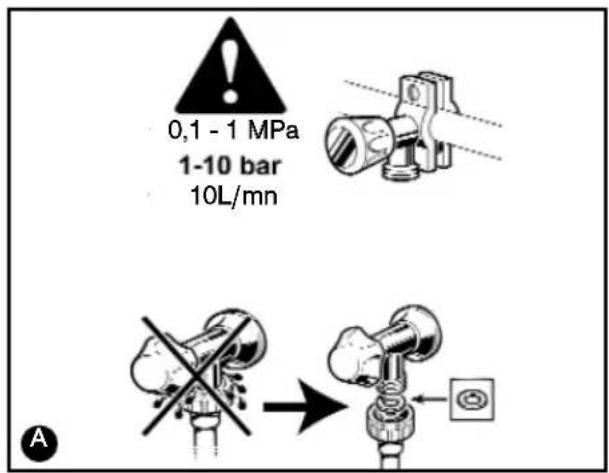

Empalme el tubo a una llave de espiga roscada, diámetro 20/27 (3/4" BSP).

Controle que la presión del agua de alimentación no supere los valores siguientes:

Caudal: 10 l/mn (1 l/mn mínimo).

Presión: de 1 bar a 10 bar (0,1 - 1 MPa) A.

En caso de una presión elevada, disponga de un regulador de presión. Su compañía de Agua le informará acerca de la presión del agua de su región.

Atención :

Si utiliza una llave autoperforante, compruebe que el caudal de agua es suficiente. Compruebe la presencia de la junta de estanqueidad y la correcta fijación del empalme A.

Para el empalme, no utilice tubos que se hayan utilizado con anterioridad.

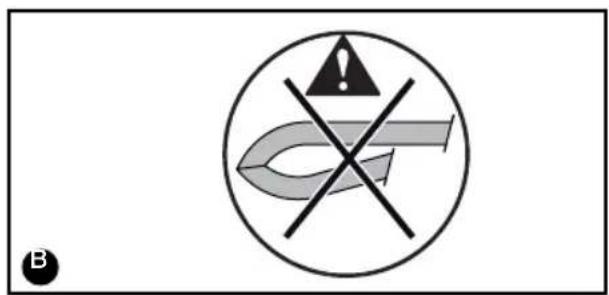

Evite cualquier plisado y/o estrangulamiento del tubo que puedan impedir o ralentizar el paso del agua, en particular en el momento de empotrar el aparato debajo de la superficie B Si el aparato está conectado a conductos nuevos o que no se hayan utilizado desde hace algún tiempo, deje que corra el agua durante algunos minutos antes de conectar el tubo de paso del agua. De esta forma, evitará que los depósitos de arena o de moho obstruyan el filtro situado en el tubo de paso del agua.

Peligro :

El símbolo

le indica que el tubo está provisto de un dispositivo eléctrico que permite cortar el paso del agua (según modelo). No deje este tubo en el agua, y no lo corte.

Consejo :

Cualquier empalme a una canalización de agua conlleva obligatoriamente un riesgo de fuga a pesar de que se hayan tomado precauciones. Asimismo, cierre siempre la llave de paso del agua cuando no esté utilizando el aparato.

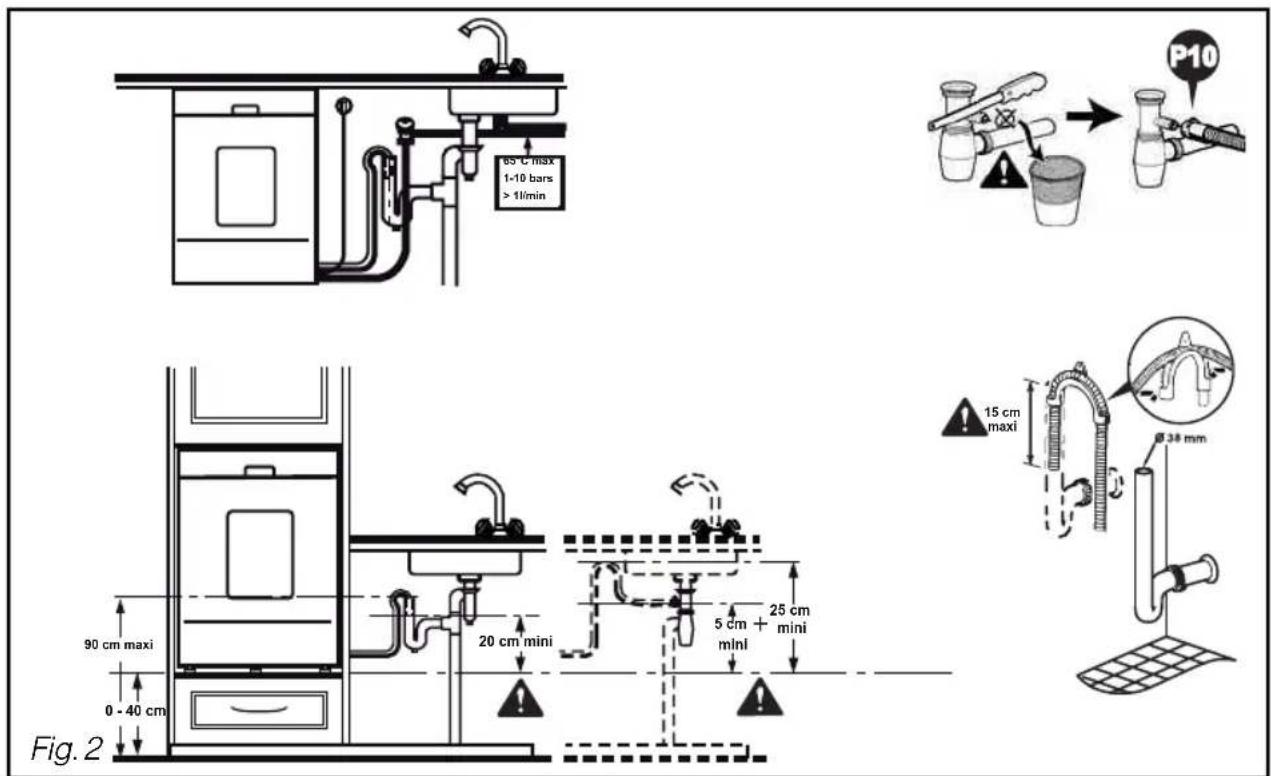

• EVACUACIÓN DE AGUA USADA: FIG. 2

Puede conectar el extremo del tubo de evacua-Si es necesario, puede aumentar la longi ción de dos formas: - A un sifón ventilado. - A un sifón sumidero. tud de su tubo de vaciado (3 m máximo). En ese caso, compruebe si el vaciado es correcto. El tubo debe encontrarse e suelo y no ponerse en vertical salvo cerca del sistema de vaciado.

Cuando se realice la conexión a un sifón, debe retirar el obturador del sifón. Parados aparatos instalados en columna, el enmangue la boquilla de caucho a fondo. Añadas sistema de vaciado no debe una abrazadera de presión. Parte superior del lavavajillas y situarse a 20 cm mínimo en relación con la parte inferior del aparato.

Consejo:

Preste atención al buen manten del tubo de vaciado por medio de una abraza dera con el fin de evitar inundaciones.

El empalme para la evacuación de trarse a una altura comprendida entre (mínimo) y 0,90 m (máximo) del suelo.

Importante :

Durante la instalación del tubo, tire progresivamente para B. o do Evite cualquier doblez o debe enconamiento del tubo que pueda ir alentizar el paso del agua.

Respete las dimensiones máximas de encaje del tubo de vaciado en el tubo del sifón.

• CONEXIÓN ELÉCTRICA

El aparato debe estar parado en el momento de la conexión al circuito eléctrico.

Antes de enchufar su aparato, asegúrese de que :

• La tensión del sector indicada en la placa de características de su aparato corresponde a la tensión del sector proporcionada por su instalación.
• Su contador y los fusibles pueden soportar la intensidad de su lavavajillas. Se precisa un fusible de un mínimo de 10 amperios.

Si tiene que conectar su aparato a una tensión de alimentación diferente de la indicada en su aparato, conecte un transformador apropiado

Consejo :

Recurra a un electricista cualificado para hacer las modificaciones o asegúrese de que su instalación eléctrica es conforme.

Este aparato debe conectarse de manera obligatoria directamente a una toma de corriente que incluya una terminal de puesta a tierra.

En cualquier caso, la acometida debe cumplir las normas vigentes en el país en cuestión, así como las prescripciones suplementarias de la Compañía de Electricidad.

Atención :

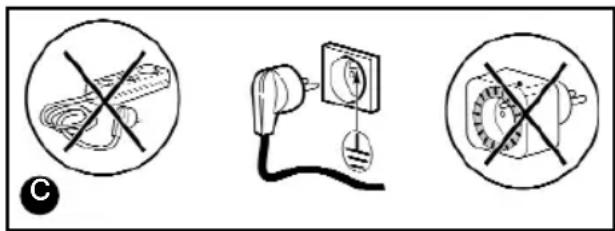

La toma de corriente debe permanecer accesible incluso después de la instalación del aparato.

El aparato no debe conectarse por medio de un alargador eléctrico, una toma múltiple o un programador eléctrico diferido Ⓗ.

No nos hacemos responsables en caso de accidentes o incidentes provocados por una toma a tierra inexistente o defectuosa.

Su lavavajillas es conforme con las directivas europeas 73/23/CEE (Directiva sobre baja tensión), 89/336/CEE (Compatibilidad electromagnética) modificadas por la directiva 93/68/CEE.

- Cambio del cable de alimentación

Peligro :

Por su seguridad, esta operación debe efectuarla de forma obligatoria el servicio posventa del fabricante o una persona habilitada e igualmente cualificada con el fin de evitar cualquier tipo de peligro.

- Aparato entregado sin toma de corriente

Peligro :

Los hilos del cable de alimentación de su aparato son de colores, según los códigos siguientes:

• Verde y amarillo Tierra.
• Azul Neutro.
• Marrón Fase.

En caso de que los colores del cable no se correspondan con su toma de corriente, proceda según se explica a continuación: el cable de color verde y amarillo debe estar conectado al enchufe de su toma de corriente marcada con la letra E, el símbolo o el color verde y amarillo.

El cable de color azul debe estar conectado al enchufe marcado con la letra N o con el color negro.

El cable de color marrón debe estar conectado al enchufe marcado con la letra L o con el color rojo.

• EMPOTRAMIENTO EN EL NICHO

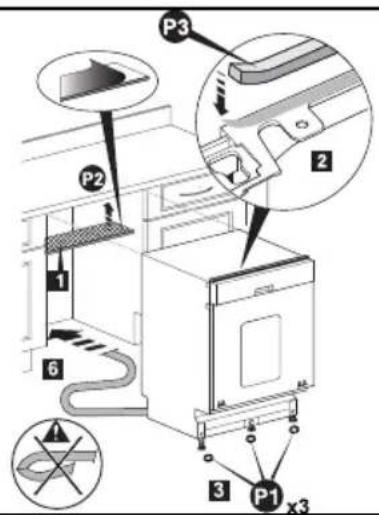

• Pegue el antivaho ^P2 . (Fig. 3.1)
• Pegue la espuma de empotramiento (Fig. 3.1)

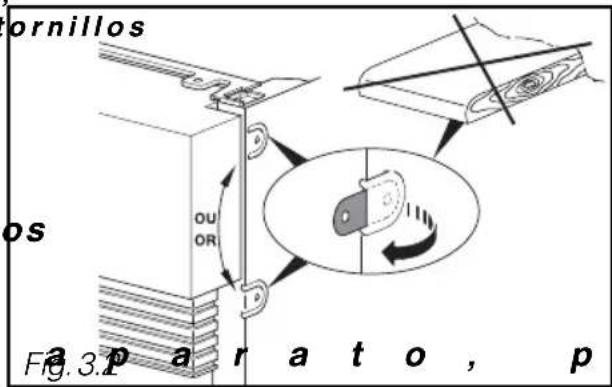

• Sujete las tres cazole abajo las zapatas para facilitar el deslizamiento del lavavajillas (Fig. 3.1).

En caso de que disponga de una superficie de trabajo de mármol o un material similar, debe fijar el lavavajillas mediante t laterales; para ello, antes de colocarlo en el nicho, despliegue una pata de cada lado de los paneles laterales (Fig. 3.2).

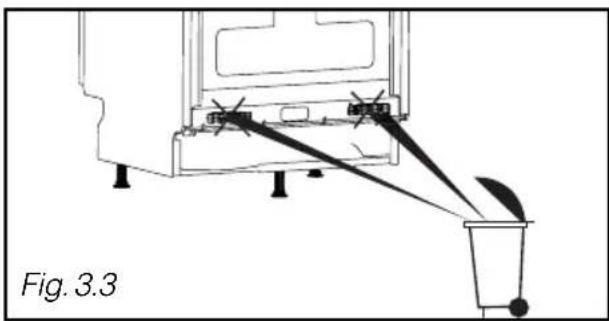

• Retire los soportes de los tubos (Fig. 3.3)
  • D e s l i c e e l ATENCIÓN de no doblar los tubos.

Fig. 3.1

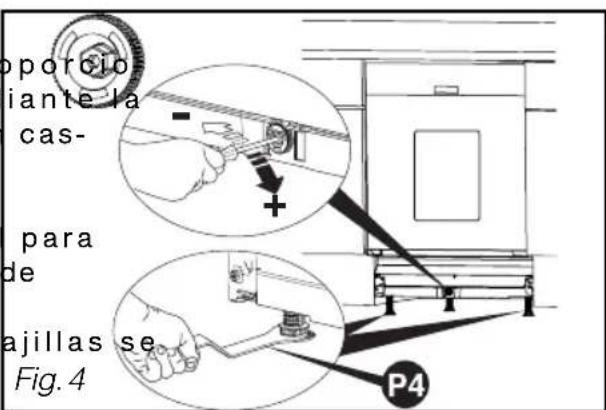

- PUESTA A NIVEL MEDIANTE EL AJUSTE DE LAS PATAS

Las patas delanteras son ajustables, ajustelas si es necesario mediante la llave pro nada. La pata central se ajusta med rueda selectora roja (destornillador con quillo de 8, llave de tubo de 8 o destornillador torx T20).

Es necesaria una buena puesta a nive un perfecto cierre y para la estanqueidad la puerta (Fig. 4).

Asegúrese de que la puerta del lavav cierra correctamente, sin frotamientos laterales.

• MONTAJE DEL PANEL DE LA PUERTA (Revestimiento de una sola pieza)

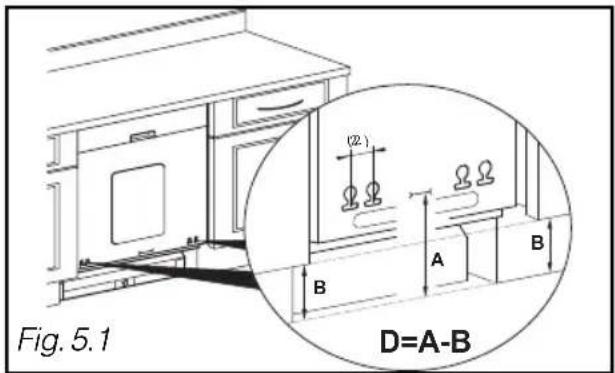

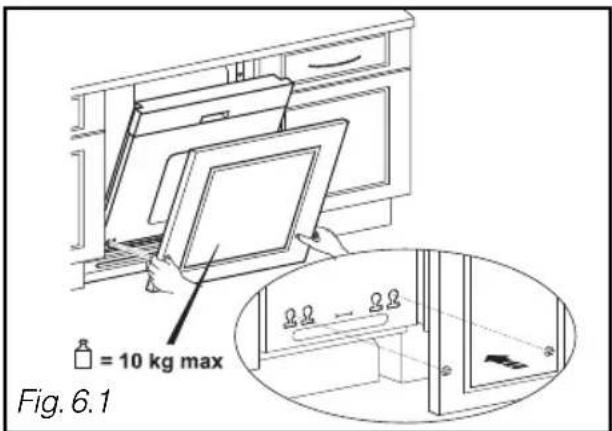

• Mida la distancia entre el suelo y la parte inferior del panel de la puerta del mueble adyacente (cota B, Fig. 5.1)
• Mida la distancia entre el suelo y el marcado en la parte inferior del panel de la puerta (cota A)
• Calcule la cota D = A - B, dibuje una raya en la cota D en la parte trasera del panel, en la parte de abajo (Fig. 5.2)

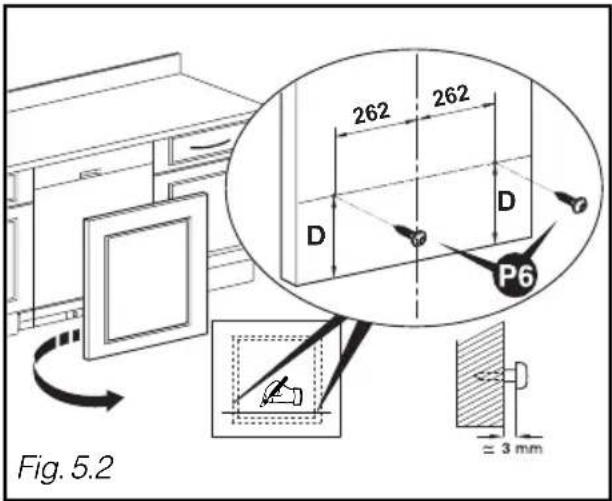

• Coloque las dos ranuras de tornillos a 262 mm del eje del panel de madera. Introduzca los 2 tornillos P6. (Fig. 5.2)
• Coloque el panel de la puerta enganchando los 2 tornillos en los huecos de la puerta del lavavajillas (Fig. 6.1)
• En caso de que haya algún problema con el atornillamiento, desplace el tornillo Ⓞ22 mm.
• Adhiera el tablero de madera a la puerta (Fig. 6.2).

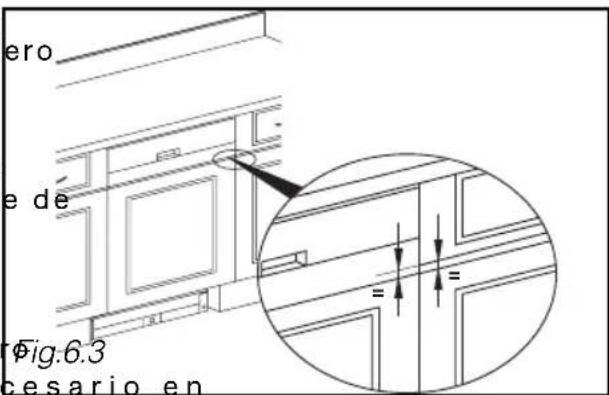

• Abra la puerta del lavavajillas manteniendo el tablero pegado a la puerta. Centre el tablero de madera lateralmente si es necesario en relación con el panel. Fije los 2 tornillos P7 y los 4 tornillos P8 (Fig. 6.2).

Atención :

Si el panel de madera está muy duro, haga un agujero liso antes del atornillado.

Consejo :

En caso de que su aparato incluya una hoja de aislamiento fónico, péguela antes de instalar el tablero de la puerta.

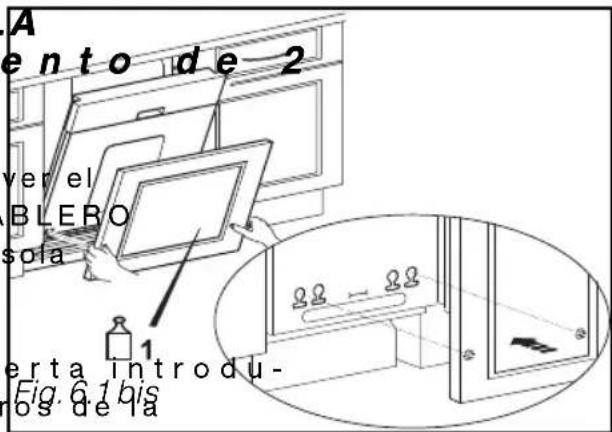

• MONTAJE DEL PANEL DE LA PUERTA (Revestimie piezas)

- Para el montaje de la primera pieza, capítulo anterior “MONTAJE DEL TA DE LA PUERTA” (Revestimiento de una pieza) (Fig. 5.1 y 5.2).

- Coloque el tablero de la pu ciendo los 2 tornillos en los agujer puerta del lavavajillas (Fig. 6.1. bis).

- Si tiene problemas con el atorn separe el tornillo P62 mm.

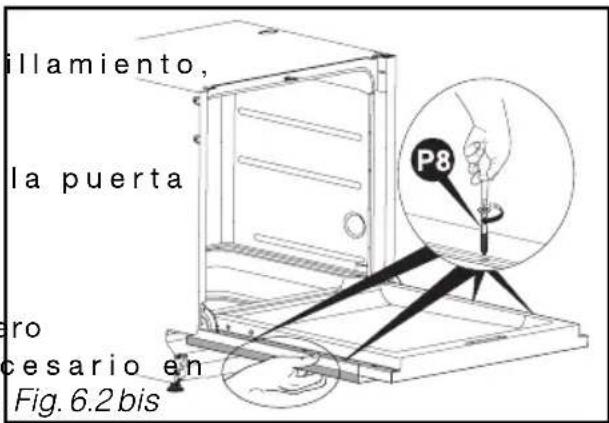

- Adhiera el tablero de madera a (Fig. 6.2 bis).

- Abra la puerta del lavavajillas manteniendo el tablero pegado a la puerta. Centre el table de madera lateralmente si es ne relación con el panel. Fije los 4 torillos (Fig. 6.2 bis).

- Mida la distancia entre el cajón y el tabl de la puerta del mueble adyacente (Fig. 6.3).

- Adhiera el falso cajón teniendo en cuenta la distancia medida (con ayuda de un calc buen grosor).

- Abra la puerta del lavavajillas manteniendo el falso cajón sobre la puerta. Centre el table de madera lateralmente si es ne relación con el tablero de la puerta. Fije los 2 tornillos P7,los 2 tornillos (Fig.6.4).

Atención :

Si el tablero de madera está demasiado duro, haga un agujero liso antes del atornillamiento.

Atención :

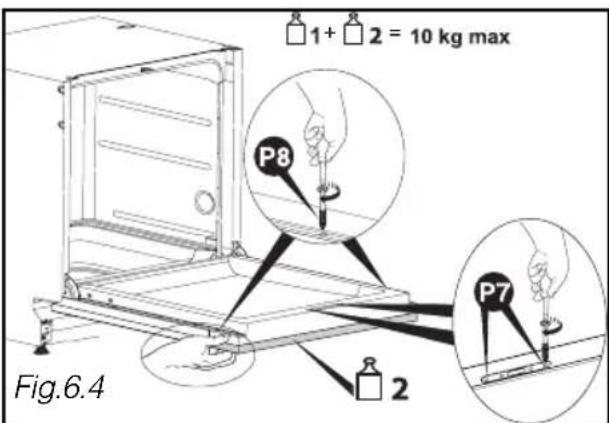

El peso total del tablero de la puerta y del faso cajón no debe superar 10 Kg. máximo.

• APARATO EMPOTRADO BAJO UNA ENCIMERA

Peligro :

Si su superficie de trabajo está equipada con una encimera situada encima de su lavavajillas, es obligatorio añadir un aislamiento térmico encima del lavavajillas. Puede conseguir este conjunto de aislamiento en su distribuidor. Reserve un espacio entre el tubo del gas y la parte superior de su lavavajillas.

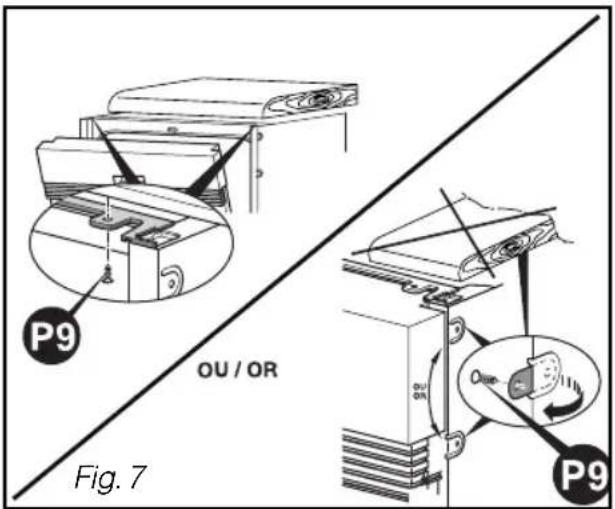

• FIJACIÓN EN EL NICHO

Fije el lavavajillas con ayuda de los tornillos debajo de la superficie de trabajo (véase Fig. 7) o mediante las patas que ha desplegado (Fig. 3.2).

Atención :

El tornillo suministrado está previsto para un panel de un grosor mínimo de 16 mm. Si el grosor es inferior a 16 mm, cambie de tornillo o recórtelo.

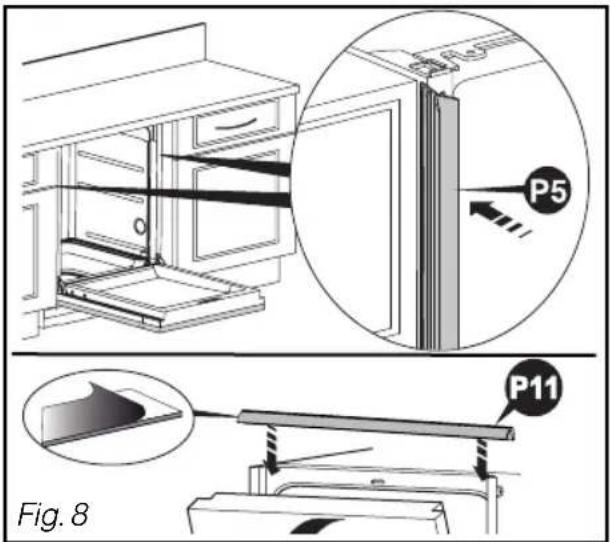

• JUNTAS FÓNICAS

Para una mejor insonorización del aparato empotrado, instale las juntas de insonorización (según modelo).(P5 P11 Fig. 8)

Si el hueco es más grande, pegue la junta P5 utilizando los adhesivos que se incluyen.

Si se ha sujetado lateralmente el aparato, será necesario ensanchar el talón de las juntas para pasar las bridas de fijación (tenaza).

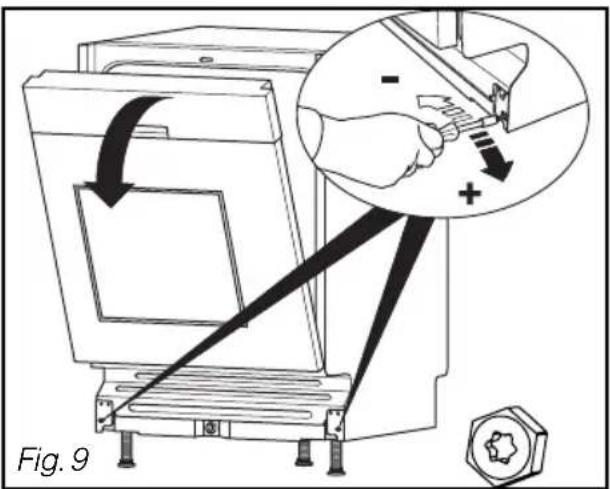

• EQUILIBRADO DE LA PUERTA (DERECHA E IZQUIERDA)

Ajuste la tensión de los muelles, si es necesario, para compensar el peso del panel de revestimiento. Ajústelo de forma idéntica a derecha e izquierda (Fig. 9).

La puerta está correctamente equilibrada si no cae de manera pesada al abrirla y si permanece horizontal cuando está abierta.

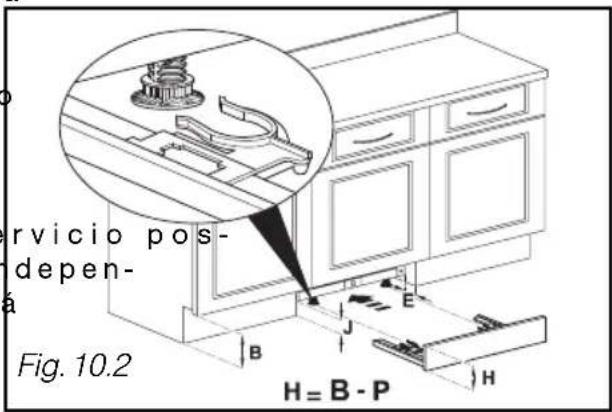

• MONTAJE DEL PLINTO

Vuelva a montar el plinto recortándolo necesario de acuerdo con una cota P (véase tabla y Fig. 10.1).

Cálculo de la cota P (Tabla página)

Cálculo de la cota P (Tabla en la última página):

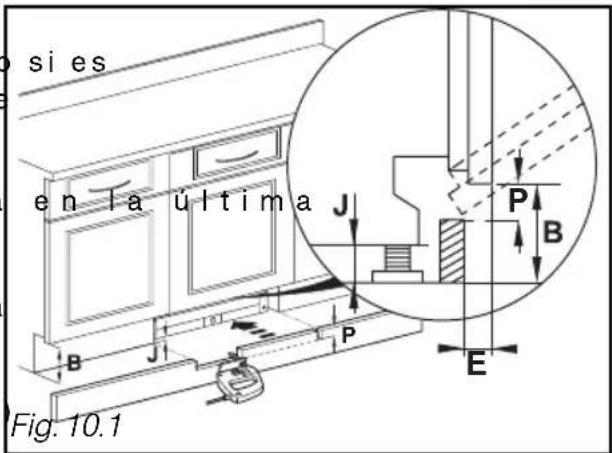

• Vuelva a tomar la cota B de la Fig. 6.1, mida el juego J entre el suelo y la parte inferior del lavavajillas. Calcule B - J.
• Mida la cota de profundidad del E (Fig.10.1) entre el plinto del mueble y la parte delantera del mueble. Anote el valor P en la tabla dada

por E y B - J

(ej.: Si E = 100, B - J = 140, entonces P = 23).

- Sobre una anchura de 600, recorte el plinto sobre una altura del valor de P.

En caso de un plinto específico para el lava-vajillas, puede adquirir en el se venta un kit (32X3252) de fijación in diente. En ese caso, la altura del plinto sera H = B - P (Fig. 10.2).

• TABLA PARA EL RECORTE DEL PLINTO

Altura de recorte P =
B.J\E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5

1 / INSTRUÇÕES DE SEGURANÇA

- Avisos importantes ____ 15

Débito: 10 l/mn (1 l/mn mínimo).
