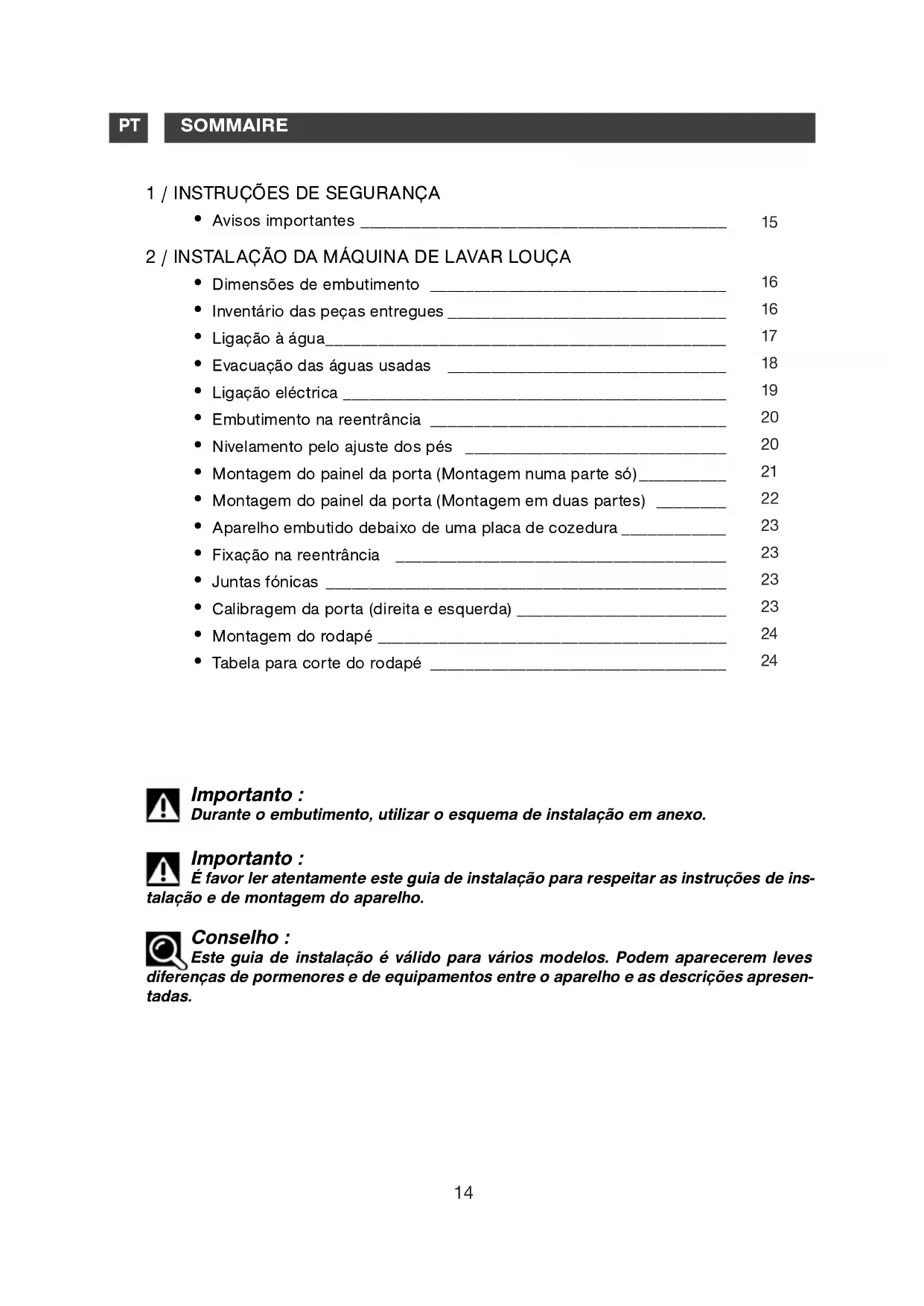

MANUAL DE UTILIZADOR LVF 77 IT FAGOR
- Inventário das peças entregues ________________________________ 81
- Ligação à água______________________________________________ 82
- Evacuação das águas usadas ________________________________ 83
- Nivelamento pelo ajuste dos pés ______________________________ 85
- Montagem do painel da porta (Montagem numa parte só)__________ 86
- Montagem do painel da porta (Montagem em duas partes) ________ 87
- Aparelho embutido debaixo de uma placa de cozedura ____________ 88
- Fixação na reentrância ______________________________________ 88
- Juntas fónicas ______________________________________________ 88
- Calibragem da porta (direita e esquerda) ________________________ 88
- Montagem do rodapé ________________________________________ 89
- Tabela para corte do rodapé __________________________________ 89 Importanto : Durante o embutimento, utilizar o esquema de instalação em anexo. Importanto : É favor ler atentamente este guia de instalação para respeitar as instruções de ins- talação e de montagem do aparelho. Conselho : Este guia de instalação é válido para vários modelos. Podem aparecerem leves diferenças de pormenores e de equipamentos entre o aparelho e as descrições apresen- tadas.
- AVISOS IMPORTANTES Importanto : Depois de removido da embalagem, verificar se o aparelho não sofreu danos durante o transporte. Nunca ligar um aparelho danificado. Se o aparelho estiver danificado, contactar o seu revendedor. Perigo : No caso de um funcionamento incorrecto do aparelho, desligar o aparelho (desligar a ficha da tomada eléctrica) ou cortar o circuito em causa e fechar a torneira de chegada da água. Contactar o nosso serviço pós venda. Importanto : Todos os trabalhos eléctricos e hidráulicos necessários à instalação do aparelho devem ser realizados por um electricista e um picheleiro qualificados. — Verificar após ter instalado o aparelho, se este não está pousado em cima do cabo de alimen-tação ou em cima dos tubos de chegada e de esvaziamento das águas.— Durante toda a instalação, o aparelho deve ser mantido desligado da fonte de alimentaçãoeléctrica.— Verificar se o circuito de ligação à terra da instalação eléctrica é conforme à regulamentaçãoem vigor.— Os dados de ligação eléctrica indicados na placa das características do aparelho e as da fontede alimentação devem corresponder. Importanto : Para a sua segurança não deixar a porta da máquina de lavar louça inteiramente aberta depois da utilização. No caso da instalação da máquina de lavar louça ser num solo alcatifado, é favor ajustar os pés para deixar um espaço de ventilação debaixo do aparelho.16

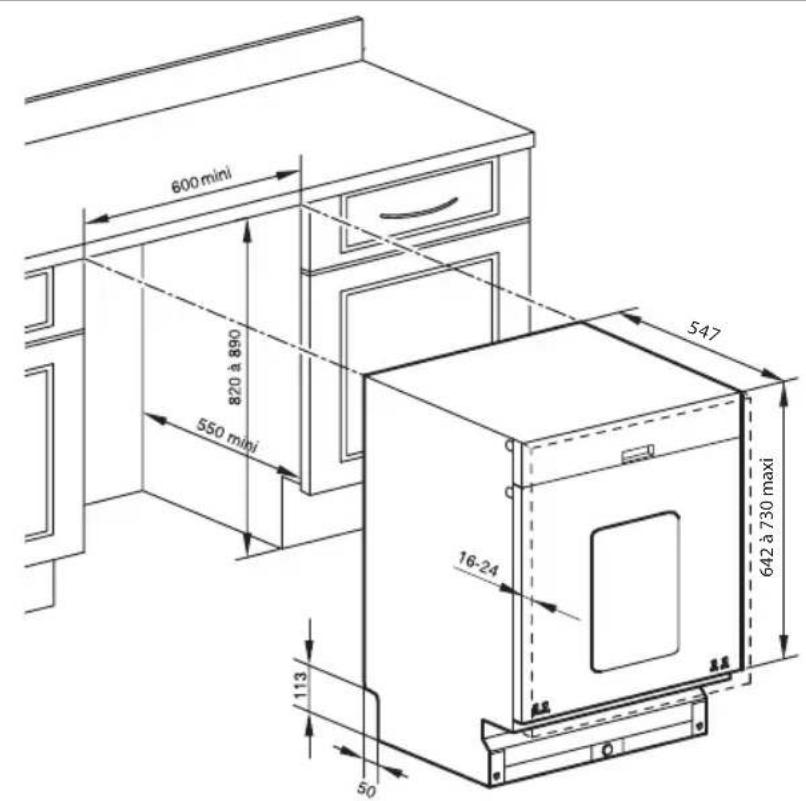

Pode embutir o aparelho debaixo de um plano já existente, sob a condição da reentrância cor- responder às dimensões do esquema (Fig. 01).
ENTREGUES Junta esponja de insonorização Chave de ajuste patim dianteiro Juntas fónicas + autocolantes de fixação (caso seja necessário) Parafuso inferior de posicionamento do painel Parafuso de fixação do painel Parafuso de fixação do painel Parafuso fixação do aparelho ao móvel Colar de ligação de drenagem Junta fónica17 2 / INSTALAÇÃO DA MÁQUINA DE LAVAR LOUÇA

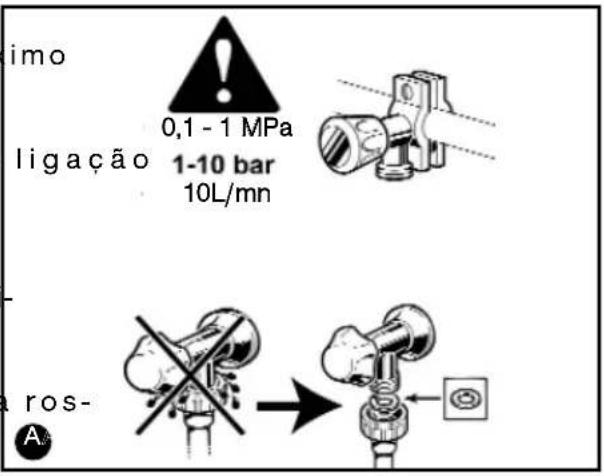

- LIGAÇÃO À ÁGUA Perigo : O símbolo indica-lhe que o tuboestá equipado de um dispositivo eléctricoque permite cortar a chegada de água(consoante o modelo). Não deixar este tubona água e não o cortar. Conselho : Qualquer ligação numa canalizaçãode água provoca obrigatoriamente um riscode fuga qualquer que seja as precauçõestomadas. Portanto, fechar sempre a tor-neira de chegada de água quando não utili-zar o aparelho.Esta máquina de lavar louça pode ser alimen-tada em água fria ou quente até no máximo60°C.Para uma alimentação em água quente, verifi-car se o tubo de origem permite a ligação(marcação vermelha no tubo).Recomenda-se no entanto uma ligação a umachegada de água fria.O aparelho está equipado de um tubo de ali-mentação com um comprimento de 1,50 m.Ligar o tubo a uma torneira com ponta ros-cada, diâmetro 20/27 (3/4" BSP).Verificar se a pressão da água de alimentaçãonão excede os valores abaixo:Débito: 10 l/mn (1 l/mn mínimo).Pressão: 1 bar a 10 bar (0.1 - 1 MPa) No caso de uma pressão elevada, é favorprever um regulador de pressão. O seu ser-viço das Águas informa-o da pressão daságuas da região. Aviso : Se utilizar uma torneira auto-perfura-dora, verificar se o débito da água é sufi-ciente. Verificar a presença da junta deimpermeabilidade e o aperto correcto doanel de ligação .Não utilizar para a ligação, deve utilizarsanteriormente tubos.Evitar as dobras e/ou o estrangulamento dotubo que podem impedir ou abrandar a pas-sagem da água especialmente na altura deembutir o aparelho debaixo do plano .Se o aparelho estiver ligado a condutasnovas ou se não foram utilizadas desde hámuito tempo, deixar escorrer a água durantealguns minutos antes de ligar o tubo de che-gada de água. Evita assim que depósitos deareia ou de ferrugem possam obstruir o filtrocolocado no tubo de chegada de água.BBAAAA 00,,11 -- 11 MMPPaa AABB 1100LL//mmnn18

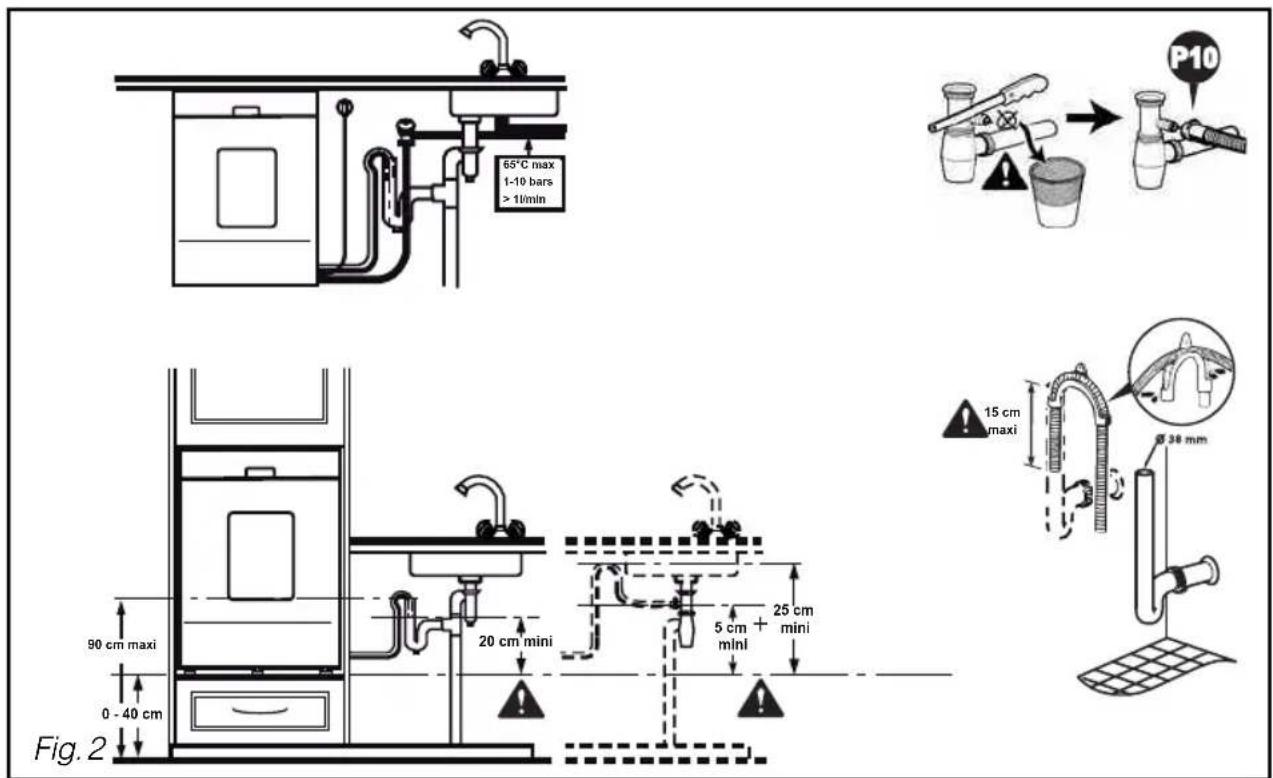

- EVACUAÇÃO DAS ÁGUAS USADAS: FIG. 2 Pode ligar a extremidade do tubo de evacuação ou : - num sifão ventilado. - num sifão de uma pia. Durante uma ligação a um sifão, deve tirar o obtu- rador do sifão. Encaixar depois o adaptador de borracha a fundo. Adicionar um colar de aperto
Conselho : É favor firmar correctamente o tubo de drenagem com um anel de ligação para evitar qualquer inundação. A ligação para a evacuação deve encontra-se a uma altura compreendida entre 0,40 m (no mínimo) e 0,90 m (no máximo) do solo. Respeite a dimensão máxima de encabar o tubo de esvaziamento no cano do sifão. P10 Pode se necessário aumentar o compri- mento do tubo de esvaziamento (no máximo 3 m). Neste caso, verificar se o esvaziamento está correcto. O tubo deve pousar no solo e apenas subir na vertical em proximidade do sistema de esvazia- mento. Para os aparelhos instalados em coluna, o sistema de esvaziamento não deve ultra- passar a parte superior da máquina de lavar louça e situar-se a 20 cm, no mínimo, em relação à parte inferior do aparelho. Importanto : Durante a instalação do tubo, puxar progressivamente para não dobrar Evitar qualquer dobra ou estrangula- mento do tubo que pode impedir ou abrandar o escorrimento da água. BB19 2 / INSTALAÇÃO DA MÁQUINA DE LAVAR LOUÇA

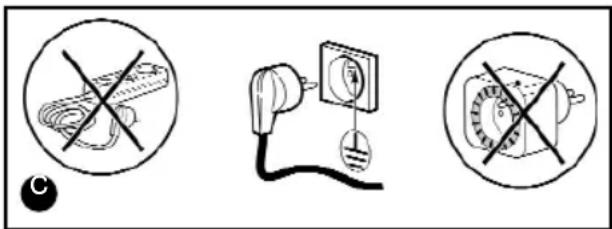

- LIGAÇÃO ELÉCTRICA O aparelho deve ficar desligado durante a liga-ção ao circuito eléctrico.Antes de ligar o aparelho, verificar se:- A tensão do sector indicada na placa dascaracterísticas do aparelho corresponde à ten-são do sector fornecida pela sua instalação.- O seu contador e os fusíveis podem suportara intensidade da máquina de lavar louça. Énecessário pelo menos um fusível de 10Amperes.Se tiver de ligar o aparelho a uma tensão de ali-mentação diferente da indicada no aparelho,ligar um transformador apropriado. Conselho : Recorrer a um electricista qualificadopara proceder a modificações ou verificar aconformidade da instalação eléctrica.Este aparelho deve obrigatoriamente serligado directamente a uma tomada eléctricacom um terminal de ligação à terra.Em todos os casos, a ligação deve responderàs normas em vigor do país em causa, bemcomo as recomendações suplementares daCompanhia de Electricidade. Aviso : A tomada eléctrica deve ficar acessí-vel mesmo depois da instalação do apa-relho.O aparelho não deve ser ligado com umaextensão eléctrica, uma tomada múltipla, oucom um programador eléctrica diferido .Não nos responsabilizamos, no caso de aci-dentes ou de incidentes provocados por umaligação à terra não existente ou defeituosa.A máquina de lavar louça é conforme às direc-tivas europeias 73/23/CEE (Directiva baixatensão), 89/336/CEE (Compatibilidade elec-tromagnética) modificadas pela directiva93/68/CEE.
Substituir o cabo de alimentação Perigo: Para a sua segurança, esta operaçãodeve obrigatoriamente ser efectuada peloserviço pós venda do fabricante ou por umapessoa habilitada de qualificações similarespara evitar quaisquer perigos.
Aparelho entregue sem ficha eléctrica Perigo : Os fios do cabo de alimentação doaparelho são coloridos segundo os seguin-tes códigos :- Verde e amarelo Terra- Azul Neutro- Castanho Fase No caso das cores do cabo não corresponde- rem à sua tomada eléctrica, proceder daseguinte forma: O fio verde e amarelo deveser ligado ao anel de ligação da ficha eléc-trica com a marcação E, com osímbolo ou de cor, verde e amarelo.O fio azul deve ser ligado ao anel de ligaçãocom a letra N ou de cor preta.O fio castanho deve ser ligado ao anel deligação com a marca L ou de cor vermelho.CCCC20

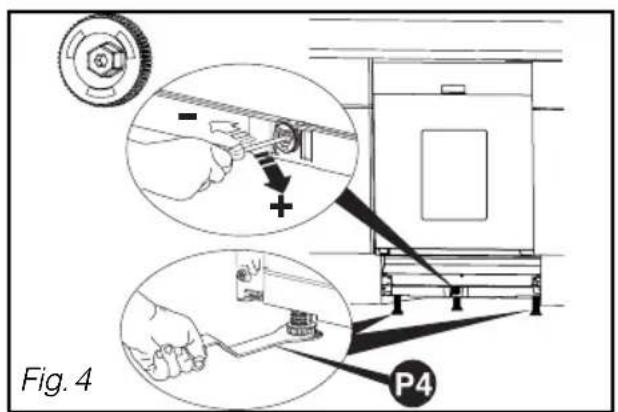

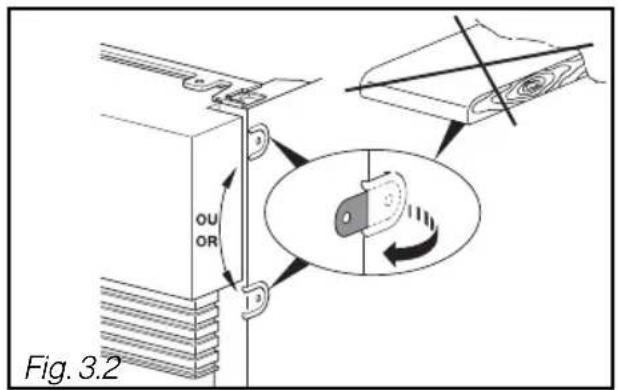

- NIVELAMENTO PELO AJUSTE DOS PÉS Os pés dianteiros são ajustáveis, ajustá-los se necessário com a chave fornecida. O pé central é ajustável com o botão rotativo de selecção vermelho. (aparafusadora com cas- quilho de 8, chave tubular de 8 ou chave de fendas torx T20). Um bom nivelamento é necessário para um fecho perfeito e uma boa impermeabilidade da porta (Fig.4). Verificar se a porta da máquina de lavar louça fecha correctamente, sem fricções laterais. No caso de um plano de trabalho em már- more ou material similar, tem de fixar a máquina de lavar louça com parafusos late- rais; para isso, antes de proceder à ligação em reentrância, dobrar uma pata de ambos os lados dos painéis laterais (Fig. 3.2).
Introduzir o aparelho, CUIDADO em não dobrar os tubos

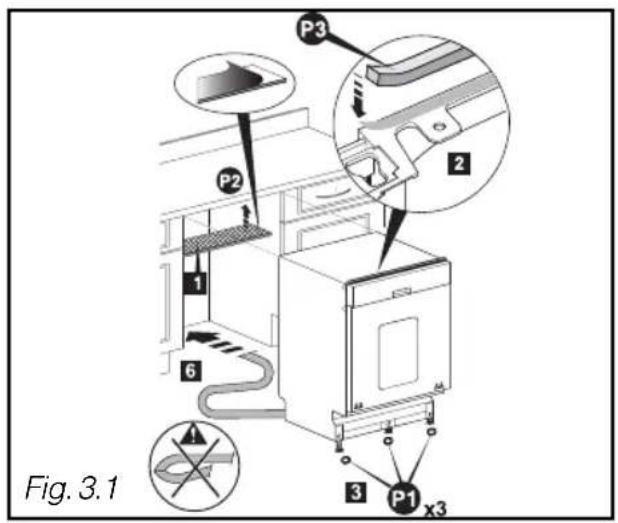

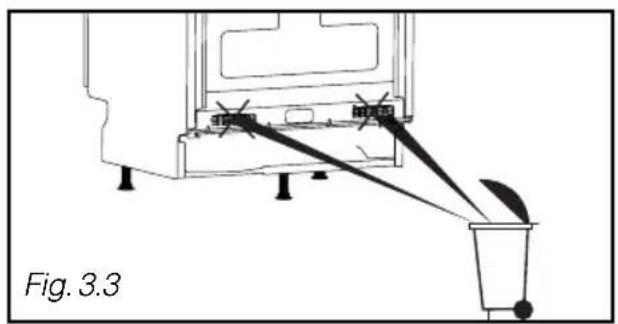

Encaixar os três cadinhos debaixo patins para facilitar o deslizamento da máquina de lavar louça (Fig. 3.1).

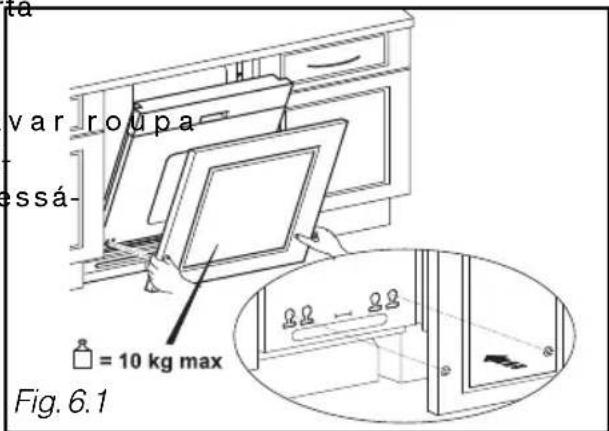

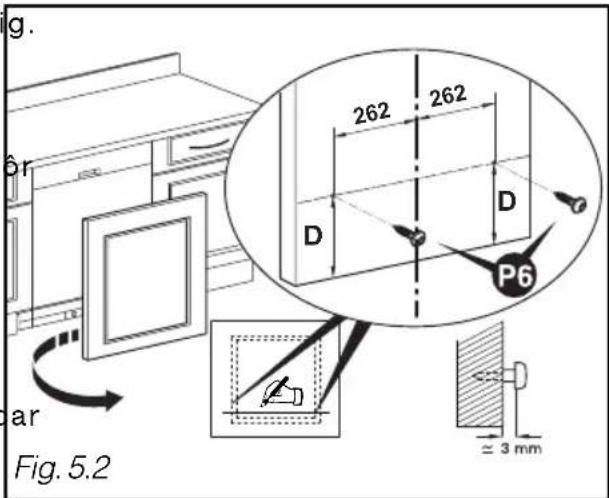

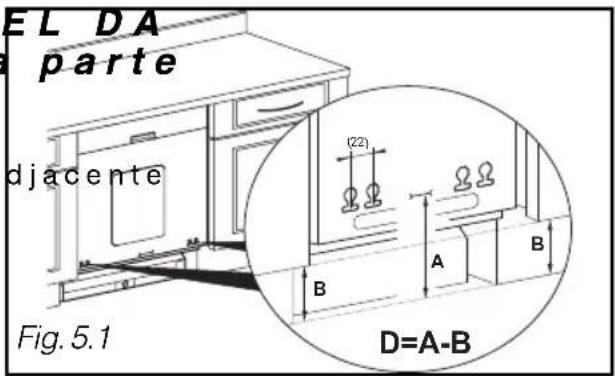

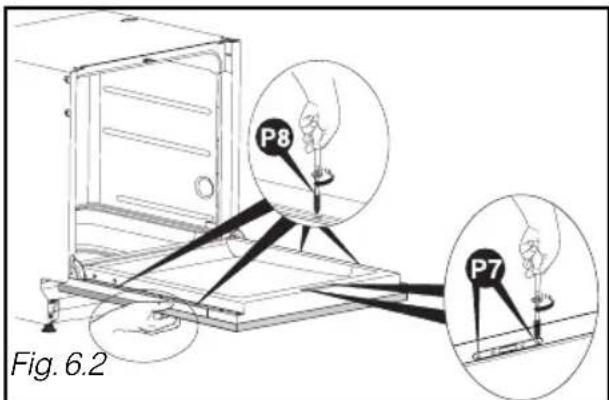

- MONTAGEM DO PAINEL DA PORTA (Montagem numa parte só) - Medir a distância entre o solo e a parte infe-rior do painel da porta do móvel adjacente(cota B, Fig. 5.1)- Medir a distância entre o chão e a marcaçãoda parte inferior do painel de porta (cota A)- Calcular a cota D = A - B, fazer um traço nacota D atrás do painel, na parte inferior (Fig. 5.2) - Posicionar as duas localizações do parafusoa 262 mm do eixo do painel de madeira. Pôros 2 parafusos (Fig. 5.2).- Posicionar o painel da porta introduzindo os2 parafusos nos orifícios da porta da máquinade lavar louça (Fig. 6.1)- Se existir um problema de aperto, deslocaro parafuso de 22 mm.- Encostar o painel de madeira contra a porta(Fig. 6.2).- Abrir a porta da máquina de lavar roupapondo o painel contra a porta. Centrar o pai-nel de madeira lateralmente, se for necessá-rio, em relação à faixa de comandos. Colocaros 2 parafusos e os 4 (Fig. 6.2). Aviso : Se o painel de madeira for demasiadoduro, é favor fazer um ante-orifício antes deapertar. Conselho : Se o aparelho for entregue com umafolha de isolamento fónica, colá-la antes deproceder à instalação do painel da porta. P8P7

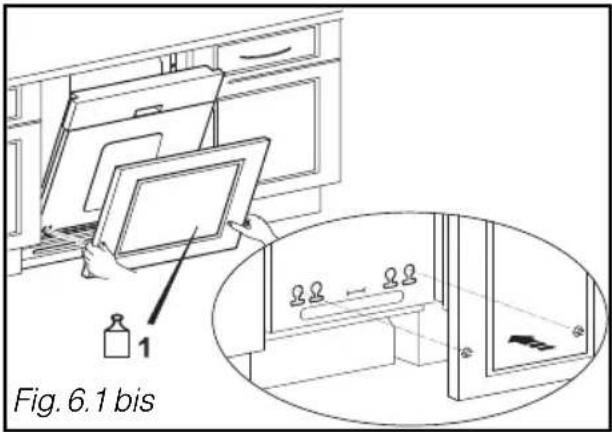

PORTA (Montagem em 2 partes) - Para a montagem da primeira parte, consul- tar o capítulo anterior “MONTAGEM DO PAI- NEL DA PORTA” (Montagem numa parte só) (fig. 5.1 e 5.2). - Posicionar o seu painel da porta introdu- zindo os 2 parafusos nos orifícios da porta da máquina de lavar louça (fig. 6.1 bis) - Se tiver algum problema de aperto, deslocar o parafuso de 22 mm. - Encostar o painel de madeira contra a porta (fig. 6.2 bis). - Abrir a porta da máquina de lavar roupa mantendo o painel contra a porta. Centrar o painel de madeira lateralmente, se for neces- sário, em relação à faixa. Pôr os 4 parafusos (Fig. 6.2 bis). - Medir a distância entre a gaveta e o painel da porta do móvel adjacente (Fig. 6.3). - Encostar a falsa gaveta tendo em conta a distância medida (com um calço de espes- sura correcta). - Abrir a porta da máquina de lavar roupa mantendo a falsa gaveta na porta. Centrar o painel de madeira lateralmente, se for neces- sário, em relação ao painel da porta. Pôr os 2 parafusos e 2 parafusos (Fig. 6.4). Aviso : Se o painel de madeira for muito duro,é favor fazer um buraco prévio antes deapertar. Aviso: O peso total do painel de porta e da falsagaveta não deve exceder no máximo 10 kg.P8P7

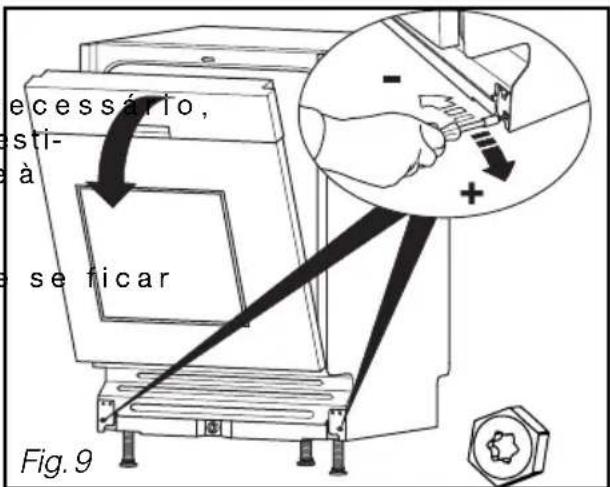

- CALIBRAGEM DA PORTA (DIREITA E ESQUERDA) Ajustar a tensão das molas, se necessário,para compensar o peso do painel de revesti-mento. Ajustar de forma idêntica à direita e àesquerda (Fig. 9).A porta está correctamente equilibrada se nãocair pesadamente quando a abrir e se ficarhorizontal na posição aberta. Aviso : O parafuso fornecido é previsto paraum painel de espessura mínima 16 mm. Se aespessura for inferior a 16 mm, substituir oparafuso ou encurtá-lo.

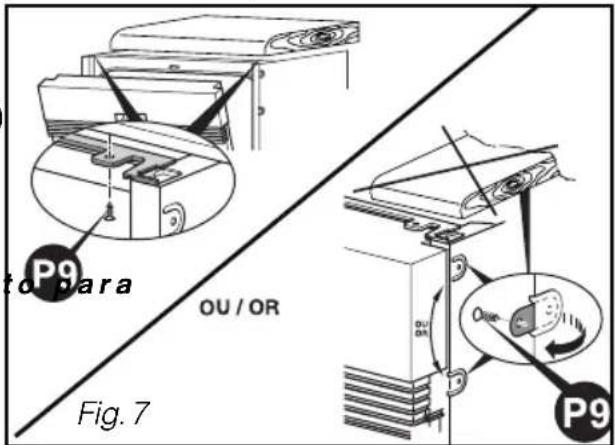

- FIXAÇÃO NA REENTRÂNCIA Fixar a máquina de lavar louça com parafusosdebaixo do plano de trabalho (ver Fig. 7)ou pelas patas que desdobrou (Fig. 3.2)PP99 Fig. 9

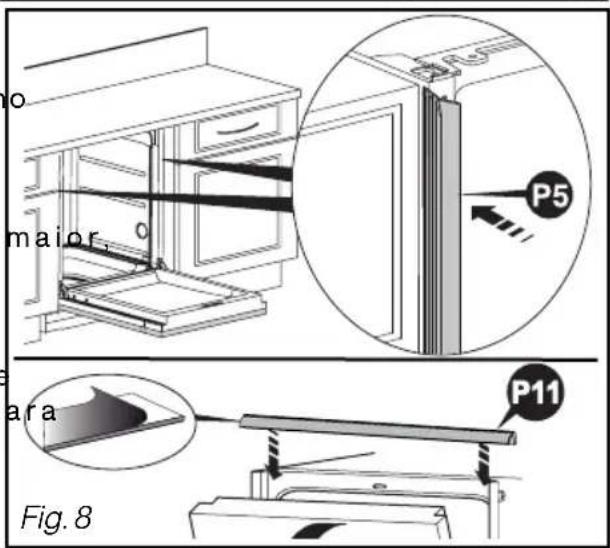

Para uma melhor insonorização do aparelhoembutido, instalar as juntas de insonorização(consoante o modelo) ( Fig. 8)Eventualmente, no caso de um nicho maior,cole a junta com a ajuda dos adesivos for-necidos.Se o aparelho for fixado lateralmente, tem dechanfrar a extremidade das juntas paraas linguetas de fixação (tenaz) passarem.
Perigo : Se o seu plano de trabalho estiver equipado de uma placa de cozedura situada porcima da máquina de lavar louça, é obrigatório adicionar um isolamento térmico na partesuperior da máquina de lavar louça.Pode pedir este conjunto de isolamento ao seu revendedor. Pensa em estruturar um espaçoentre o tubo de gás e a parte superior da máquina de lavar louça.

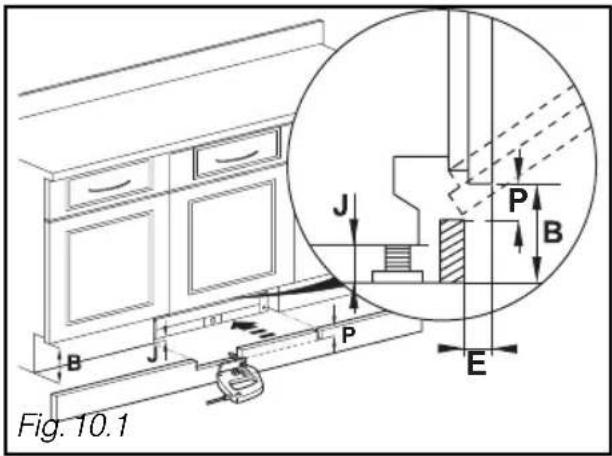

- MONTAGEM DO RODAPÉ Montar o rodapé cortando-o se necessário segundo a cota P (ver tabela Fig. 10.1) Cálculo da cota P (Tabela na última página): Cálculo da cota ((Tabela Fig.11): - Retomar a cota B da Fig. 6.1, medir a folga J entre o solo e a parte inferior da máquina de lavar louça. Calcular B - J - Medir a cota de profundidade do rodapé E (Fig.10.1) entre o rodapé do móvel e a fachada do móvel. Apontar o valor P na tabela forne- cida por E e B - J (ex. : Se E = 100, B - J = 140, então P = 23). - Numa largura de 600, cortar o rodapé numa altura do valor de P. No caso de um rodapé específico para a máquina de lavar louça pode pedir ao serviço pós venda um kit (32X3252) de fixação inde- pendente. Neste caso a altura do rodapé será H = B - P (Fig. 10.2).
