3LVF-638ADIT - Myčky nádobí FAGOR - Bezplatný návod k obsluze

Typ produktu	Myčka nádobí
Značka	Fagor
Model	3LVF-638ADIT
Šířka	60 cm (plně vestavné)
Výška	cca 82-87 cm (nastavitelná)
Hloubka	cca 55 cm
Hmotnost (netto)	cca 40-45 kg
Napájení	220-240 V ~ 50 Hz, 10-16 A
Tlak vody	0,03 – 1 MPa
Kapacita	14 místních sad
Programy	Automatický, Intenzivní, Univerzální, ECO, Sklo, 90 min, Rychlý, Máčení
Možnosti	Předvolba startu (až 24 h), Mytí horního/spodního koše, Automatické otevírání dveří
Nastavení tvrdosti vody	6 úrovní (H1–H6) pomocí tlačítka programu

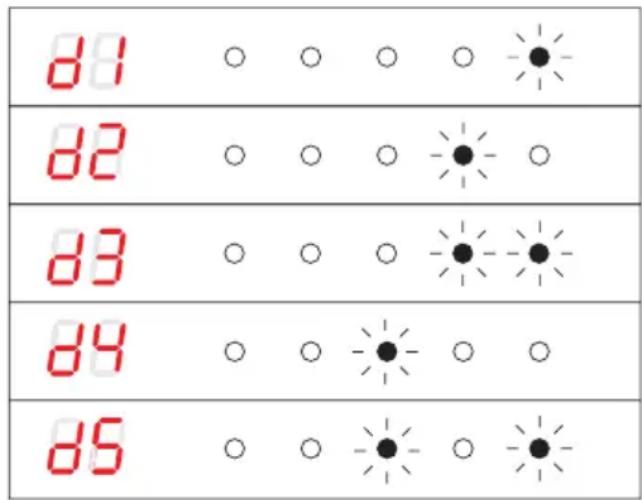

Dávkování leštidla	5 úrovní (D1–D5), továrně nastaveno D3
Zásobník soli	kapacita cca 1,5 kg
Komora na mycí prostředek	max. 30 g, hlavní mycí cyklus + volitelné předmytí
Filtry	Vícestupňové (hrubý, jemný, hlavní filtr), snadno čistitelné
Ramena postřiku	Horní a spodní rameno postřiku, odnímatelné pro čištění

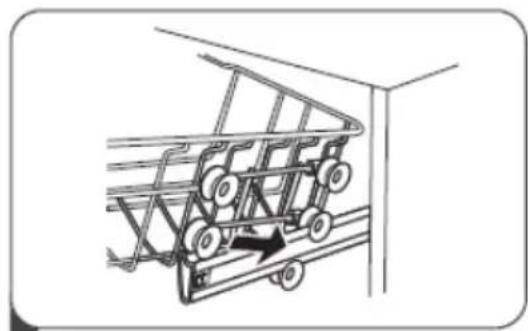

Systém košů	Horní koš výškově nastavitelný, spodní koš s klapkami, koš na příbory

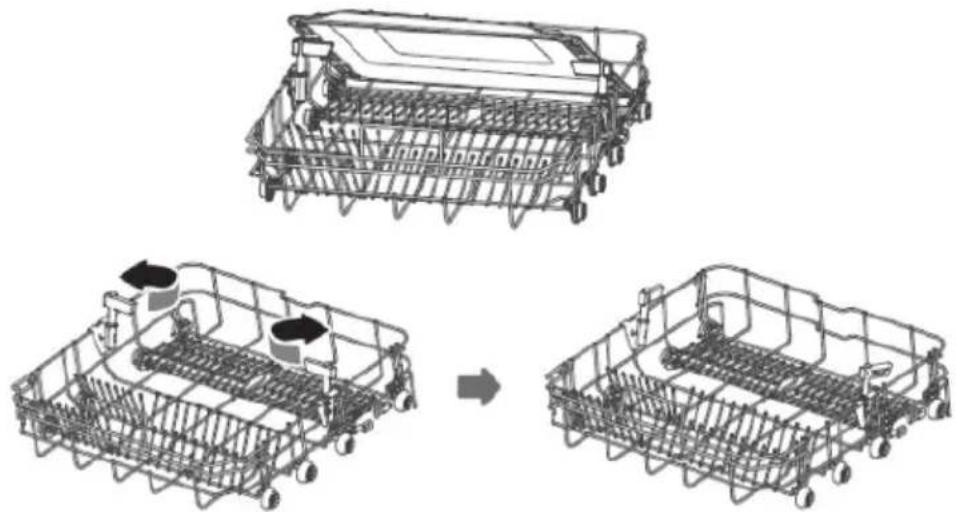

Další vybavení	Držák sklenic, držák plechu na pečení (podle modelu), odkládací plocha pro příbory
Bezpečnost	Dětská pojistka (některé modely), Aquastop (u některých modelů), Zámek dveří
Dostupnost náhradních dílů	Nejméně 7–10 let podle nařízení EU 2019/2022
Třída energetické účinnosti	Viz energetický štítek EU (EPREL)
Záruka	Podle záručního listu výrobce

Často kladené otázky - 3LVF-638ADIT FAGOR

Jak nastavit tvrdost vody u myčky nádobí Fagor 3LVF-638ADIT?

Jak doplnit sůl do myčky nádobí?

Co dělat, když nádobí není po mytí čisté?

Jak vyčistit filtry myčky nádobí?

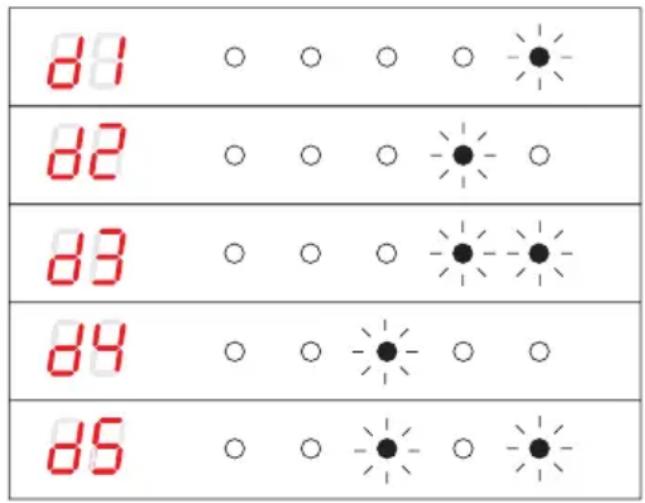

Jak upravit dávkování leštidla?

Co znamenají chybové kódy na displeji?

Mohu používat multifunkční tablety (2v1, 3v1)?

Jak se dveře automaticky otevřou na konci programu?

Které části nádobí nesmí do myčky?

Jak bezpečně přepravovat myčku nádobí?

NÁVOD K OBSLUZE 3LVF-638ADIT FAGOR

Počínaje dnešním dnem jsou každodenní povinnosti jednodušší než kdykoli jindy. Zařízení, FAGOR ELECTRODOMÉSTICO je spojením výjimečně snadné obsluhy a vynikající efektivity. Po přečtení návodu nebudete mít problém s obsluhou.

Zařízení, které opustilo továrnu, bylo důkladně zkontrolováno před zabalením z hlediska bezpečnosti a funkčnosti na kontrolních stanovištích.

Před uvedením zařízení do provozu si pozorně přečtěte návod k obsluze. Dodržováním pokynů uvedených v návodu předejdete nesprávnému používání. Návod si ponechejte a uschovejte tak, abyste jej měli vždy při ruce.

Dodržujte přesně návod k obsluze, abyste zabránili nešt'astným událostem.

S úctou

FAGOR

ELECTRODOMÉSTICO

POKYNY K BEZPEČNÉMU POUŽÍVÁNÍ

Před instalací

• Zkontrolujte zařízení, zda nebylo poškozeno při přepravě. Poškozené zařízení nikdy neinstalujte a nepoužívejte. Budete-li mít pochybnosti, kontaktujte prodejce.
• Před připojením zástrčky myčky nádobí do síťové zásuvky a zahájením používání si nutně pozorně přečtěte celý návod k obsluze a instalaci. Pokyny uvedené v návodu pomohou zabránit nebezpečí úrazu a poškození zařízení. Dokumentaci myčky si uschovejte na bezpečné místo, abyste ji mohli správně používat a eventuálně se dotazovat.
• Tento návod k obsluze byl zpracován pro různá zařízení a určité funkce popsané v návodu se nemusí týkat vašeho zařízení.

Před prvním použitím

• Viž Poznámky k instalaci (níže).
• Instalaci uzeňovacího systému svěřte kvalifikovanému elektrikáři.
• Výrobce neodpovídá za žádné škody vzniklé v důsledku používání neuzemněného zařízení.
• Před uvedením zařízení do provozu zkontrolujte, zda údaje uvedené na typovém štítku odpovídají údajům místní na-pájecí sítě.
• Po dobu instalace odpojte myčku nádobí od napájení.
• Vždy používejte originální záštrčku dodanou spolěčně se zařizením.
• Zařízení nepřipojujte k napájecí síti pomocí prodlužovacího kabelu. Prodlužovací kabely nezjišťují dostatečnou bezpečnost (např. mohou se přehřívat).
• Po hainstalování zařízení musí být zástrčka snadno přístupná.

Bezpečnost dětí

- Toto zařízení mohou používat děti starší 8 let a také oso-by se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatečnými zkušenostmi a znalostmi, pokud budou pod dohledem nebo byly poučeny o bezpeč-ném používání

• Zařízení a pochopily z toho vyplývající nebezpečí. Děti si nesmí hrát se zařízením. Čištění a údržbu nesmí provádět děti bez příslušného dohledu.
• Děti mladší 3 let se nesmí zdržovat blízko zařízení, ledaže jsou pod stálým dohledem.
• Nedovolte děfem hrát si s tímto zařízením.
• Detergenty pro myčky nádobí mohou mít leptavý účinek pro oči, ústa a hltan. Přečtěte si poznámky k bezpečnosti, umístěné výrobci detergentů.
• Nikdy nenechávejte děti bez dohledu, když je zařízení otevřeno. Mohou v něm být zbytky detergentů.
• Voda v myčce není vhôdná'k pití. Nebezpečí poškození těla leptavými přípravky.
• Při otevíráni dvírek v době trvání programu bud'te opatrní vzhledem k vysoké teplotě vody.
• Vždy umistujte dlouhé a ostré/špičaté predměty (např. vidlicky, nože) do košíku na příbory, otočené špičkou dolů, nebo naplocho do horního koše, abyste zabránili eventuálním úrazům.

Každodenní obsluha

- Zařízení používejte pouze v domácnosti pro následující činnosti: mytí nádobí.

• V zařízení nepoužívejte chemická rozpouštědla; existuje nebezpečí výbuchu.

- Na otevřená dvířka si nesedejte ani nestoupejte ani na ně nepokládejte žádné předměty. Zařízení se může převrátit.

- Neotevírejté dvířka, když je zařízení v provozu. Můžete vypustit horkou vodu nebo páru.

- Nenechávejte otevřená dvířka, protože to může být nebezpečné.

- Mytí stolního servisu / nádobí v domácí myčce na nádobí obyčejně spotřebovává méně energie a vody během používání než ruční mytí nádobí.

V případě problémů

• Opravy a úpravy zařízení svěřte pouze kvalifikovaným servisním zaměstnancům.
• V případě problémů nebo oprav odpojte zařízení od napájecí sítě:
• Zařízení odpojte vytažením zástrčky,
  • Vypněte pojistku.

- Netahejte za kabel, pouze za zástrčku. Uzavřete přívod vody.

Doporučení

- Naplnění domácí myčky nádobí podle výrobcem uvedené kapacity přispěje k úspoře energie a vody.

- Abyste šetřili energii a vodu, před vložením nádobí do myčky opláchněte zbytky jídla. Myčku zapínejte pouze tehdy, když je úplně plna.

- Do žařízení nevkládejte nádobí se zbytky jídla.

- Program předběžného mytí používějte pouze v případě potřeby.

- Misky, šklenice a hrnky vkládejte do zařízení dnem vzhůru.

- Do zářízení nevkládejté nádobí, které není určeno pro mytí v myčce a myčku nepřeplňujte.

- Nedóporučujé se stolní serviš / nádobí předběžně opla- chovat, jelikož to vede k růstu spotřeby vody i energie.

Nádobí, kterě není vhodné pro mytí v myčce

- Popelníky, zbytky svíček, čisticí krémy, barvy, chemické látky, slitiny železa;

- Vidlíčky, Ižíce a nože s dřevěnou rukojetí, z rohoviny, slonové kosti nebo perlové hmoty; lepené prvky, předměty znečištěné brusnym prostředkem, kyselinou nebo zásadou.

- Nádobí, které ření žáruvzdorné, měděné nebo cínové ná-doby;

- Hliníkové a stříbrné předměty (mohou se přebarvit nebo zmatnět).

- Některé křehké druhy skla, porcelán s ozdobným potiskem, protože blednou dokonce i po prvním mytí; některé křišťálové nádoby, protože ztrácejí průhlednost, lepené příbory, které nejsou žáruvzdorné, skleničky z olověného křišťálu, krájecí prkénka, předměty vyrobené ze syntetických vláken;

- Sávé předměty jako houby nebo kuchyňské utěrky nejsou vhodné pro mytí v myčce.

- Pred dalším nákupemí si všímejte, zda je nádobí vhodné pro mytí v myčce.

- Minimální období, v němž jsou dostupné náhradní díly potřebné na opravu spotřebiče, činí 7 nebo 10 let podle druhu a určení náhradního dílu a je v souladu s Nařízením komise (EU) 2019/2022.

• Seznam náhradních dílů a procedura objednávání jsou k dispozici na webových stránkách výrobce, dovozce nebo oprávněného zástupce.
• Další informace o výrobku se nacházejí v unijní databázi výrobků EPREL na adrese https://eprel.ec.europa.eu. Informace lze získat načtením QR kódu z energetického štítku nebo zadáním modelu výrobku z energetického štítku do vyhledávače EPREL https://eprel.ec.europa.eu/

VYBALENÍ

Zařízení bylo po dobu přepravy zabezpečeno proti poškození. Po vybalení zařízení odstraňte části obalu způsobem, který neohrožuje životní prostředí.

Všechny materiály použité na obal jsou sto-procentně neškodné pro životní prostředí a jsou vhodné pro zpětné získání a byly ozna-

čeny příslušným symbolem.

Upozornění! Obalové materiály (polyetylenové sáčky, pěnový polystyren apod.) nenechávejte při vybalování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ

Toto zařízení je označeno v souladu s evropskou směrnicí 2012/19/ES. Takové označení znamená, že toto zařízení se po ukončení životnosti nesmí vyhazovat spo-lečně s jiným domácním odpadem.

Uživatel je povinen odevzdat jej do sběrny použitých elektrických a elektronických za-

řízení. Provádějící sběř, včetně místních sběren, obchodů a obecních úřadů, tvoří systém umožňující odevzdávání těch-to zařízení.

Příslušné nakládání s použitými elektrickými a elektronickými zařízeními zabraňuje negativním následkům pro lidské zdraví a životní prostředí, vznikajícím z přítomnosti nebezpečných složek a nesprávného skladování a zužitkování takových zařízení.

INSTALACE ZAŘÍZENÍ

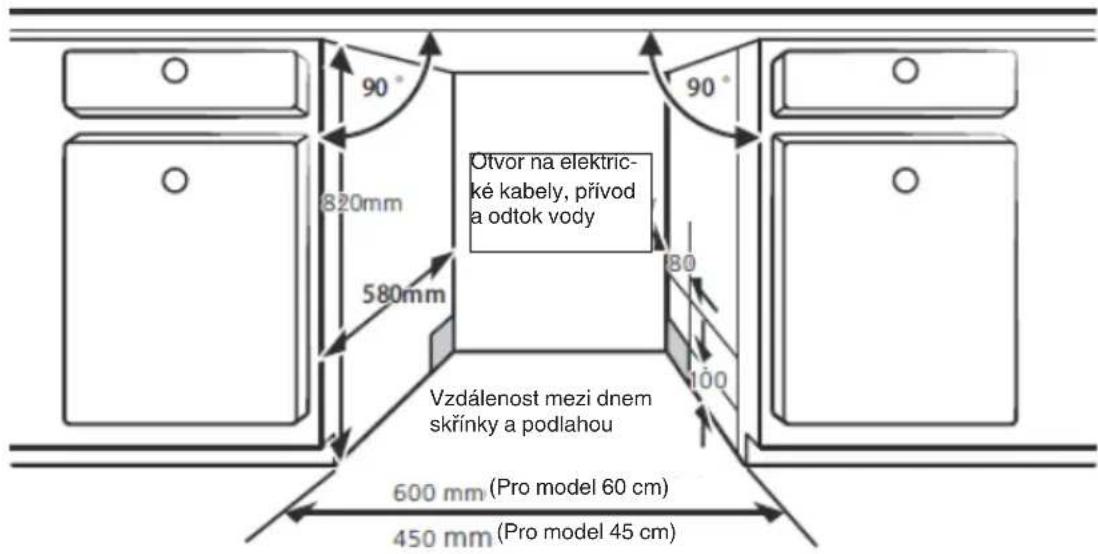

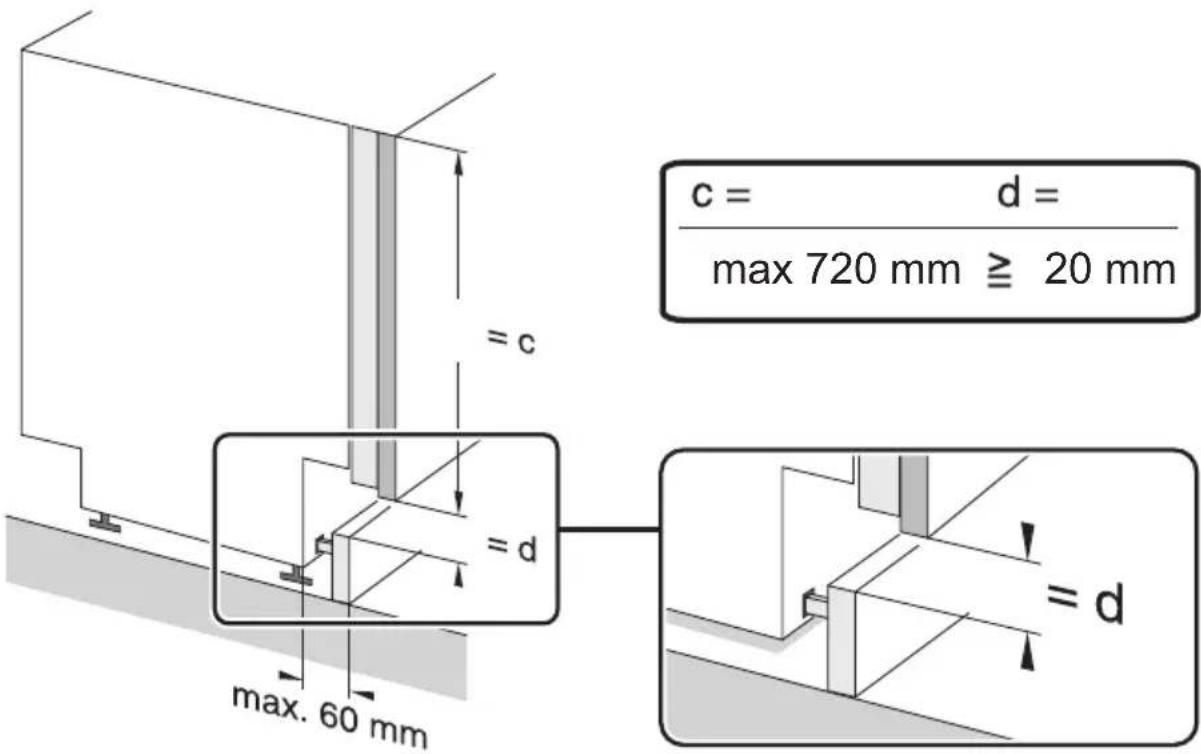

Umístění zařízení

• Při výběru místa instalace vezměte v úvahu místo, kde můžete snadno vložit nádobí do myčky a vyjmout jej z ní.
• Zařizení neumístujte do prostor, kde může teplota klesnout pod 0 °C.
• Pred instalací zařížení výbalte, postupujte podle výstražných pokynů uvedených na obalu.
• Pri prenašení neuchopujte zařízení za dvířka nebo ovládací panel.
• Ze všech stran nechte úrčitý prostor, abyste měli pohodlný přístup k myčce při úklidu.
• Présvědčte se, že pri postavení myčky jste nepřimáčkli přívodní a odtokovou hadici. Ujistěte se také, že zařízení nestojí na napájecím kabelu.

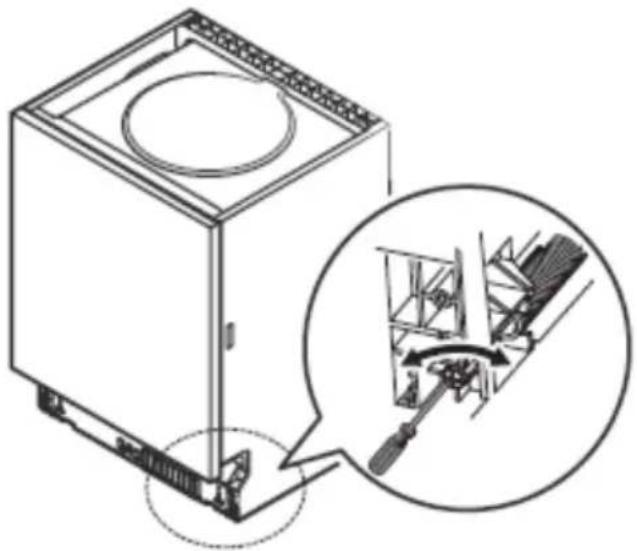

• Postavení do roviny, seriďte pomoci nastavitelných nožek myčky. Správné postavení myčky zaručuje bezproblémové otevirání a zavirání jejich dvířek.
• Pokud se dvirka myčky nezavirají správně, zkontrolujte, zda zárizení stojí pevně na podlaze; pokud ne, seriď te jej pomoci nastavitelných nožek.

Přípojka vody

Ujistěte se, že vnitřní hydraulická instalace je vhodná pro instalaci myčky. Kromě toho se doporučuje namontovat filtr na vstupu připojky vody do bytu nebo domu, aby se zabránilo poškození zařizení v následku necistot (písek, hlína, rez apod.) sporadicky prínášených vodou ze sitě nebo vnitřní instalace; zabraňujte to také žloutnutí a vzniku usazenin po mytí.

Hadice přivádějící vodu

Nepoužívejte přívodní hadici od staré myčky. Použijte novou hadici pro přívod vody dodanou společně se zařizením. Pred připojením hadici propláchněte vodou. Připojte přívodní hadici primo

k ventilu privádějícího vodu. Tlak vody v instalaci musí činit nejméně 0,03 MPa a maximálné 1 MPa. Pokud tlak vody překročí 1 MPa, na-montujte před myčku ventil snižující tlak.

Po provedení připojení otevřete ventil úplně a zkontrolujte těsnost. Z bezpečnostních důvodů vždy uzavírejte kohoutek přívodu vody po každém mytí.

UPOZORNĚNÍ: U některých modelů myček se používá přívod vody Aquastop. V případě používání Aquastop vzniká nebezpečné napětí. Nepřerušujte přívod vody Aquastop. Zabraňte jeho zalomení nebo zkroučení.

Upozornění!

Ž'bezpečnostních důvodů zavírejte kohoutek přívodu vody po každém mytí.

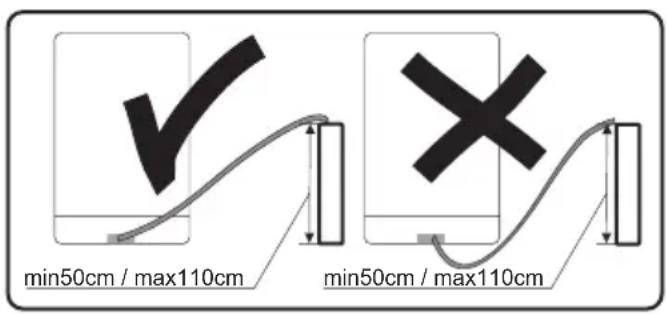

Odtoková hadice

Hadici odvadejici vodu prípojte primo do odtoku vody nebo do sifonu kuchynského dřezu. Vodu můžete vypustit také primo do dřezu pomocí speciálního úchytu (je-li dostupný), tak že zaháknete ohnutou trubku za jeho okraj. Pripojení musí byt ve výšce minimálně 50 cm a maximálně 110 cm měřeno od úrovně podlahy.

Pokud je použitá odtoková hadice delší než 4 m, nádobí může zůstat špinavé. Výrobce nenese odpovednost za takovou situaci.

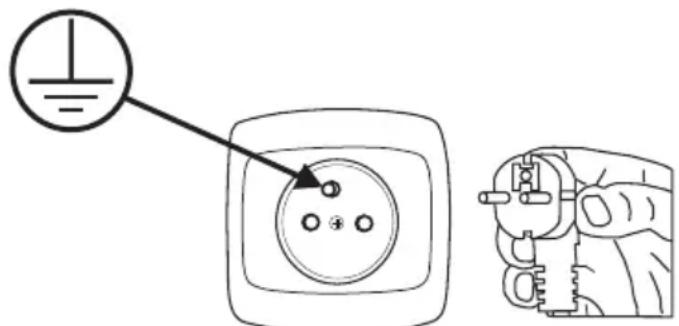

Elektrická přípojka

Uzemněnou zástrčku vložte do uzemněné sítové zásuvky s odpovídajícím napětím. Pokud uzemňovací systém neexistuje, svěřte jeho provedení kvalifikovanému elektrikáři. V případě uvedení zařízení do provozu bez uzemnění nenese výrobce odpovědnost za vzniklé škody.

• Vnitřní instalace musí mít pojistku 10–16A.
• Zařízení napájejte z elektrické sítě se střídavým napětím 220–240V/ 50Hz.
• Vždy použivejte zástrčku s krytem, dodanou společně se zařizením. Uvedení zařízení do provozu při nízkém napětí zhorší kvalitu mytí a může poškodit zařízení.
  • Výměnu napájecího kabelu může provádět pouze autorizovaný servis nebo kvalifikovaný elektrikár. Nedodržování těchto zásad může způsobit úraz.
• Z bezpečnostních důvodů vždy vytáhněte zástrčku ze 'zásuvky po ukončení mytí.
• Aby'nedošlo k úrazu elektrickým proudem, nevytahujte zástrčku ze zásuvky mokrýma rukama.
• Při odpojování zařízení od zdroje napájení vždy táhněte za zástrčku. Nikdy ne-táhněte za kabel.

PŘÍPRAVA ZAŘÍZENÍ DK PROVOZU

Před prvním použitím myčky

• Pred uvedením zařízení do provozu zkontrolujte, zda údaje uvedené na typovém štítku odpovídají údajům místní napájecí sítě.
• Z vnitřku zářízení odstráňte veškerý obalový materiál.
• Připravte si přípravek na změkčení vody.
• Zásobník zcelá naplňte vodou a pak přídejte asi 1,5 kg speciální soli (určené pro myčky) do dávkovače soli.

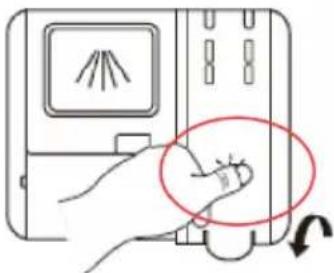

• Nalijte dó dávkovače lešticí přípravek.

Význam odvápňování vody

Pro dobrý provoz myčka vyžaduje měkkou vodu (s nízkým obsahem vápníku). Jinak na nádobí a ve vnitřku zařízení zůstávají bílé zbytky kamene. Má tọ negativní vliv na kvalitu mytí, sušení a leštění. Když voda protéká systémem změkčování, ionty odpovídající za tvrdost vody jsou vylučovány a voda je natolik měkká, abyste do-sáhli nejlepších výsledků mytí. V zavislosti na stupni tvrdosti přivodní vody se ionty odpovídající za tvrdost vody rychle hromadí uvnitř systému pro změkčování. Proto se musí systém pro změkčování regenerovat, aby fungoval se stejnou účinností také při dalším mytí. Za tímto účelem se používá sůl do myčky.

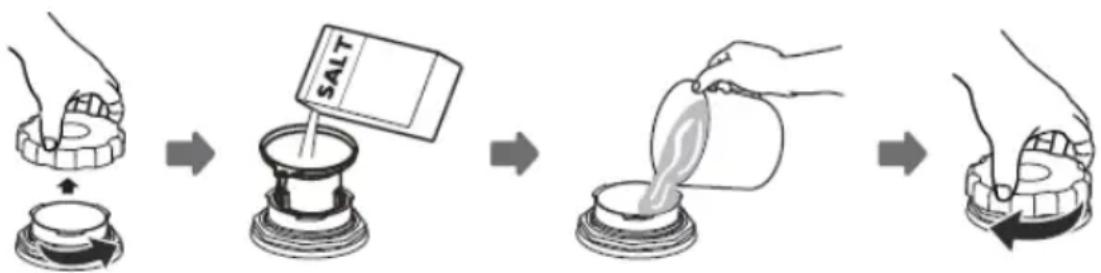

Naplňování soli

Používejte pouze změkčující sůl určenou pro myčky.

Všechný jiné druhy soli, které nejsou určeny pro použití v myčce, zejména kuchyňská sůl, poškodí změkčovač vody. V prípadě poškození způsobeného použitím ne-správně soli výrobce neposkytuje záruku ani neodpovídá za vzniklou škodu.

Naplňujte sůl před spuštěním mycího programu.

Zabrání to zanechání rozsypaných zrníček soli nebo slané vody na dně zařízení, které mohou způsobit koroži.

1. Ze zařízení vytáhněte spodní koš a vyšroubujte víko zásobníku.
2. Konec trychtýre (v sadě) vložte do otvoru a nasypejte asi 1,5 kg soli.
3. Zásobník soli naplňte žcela vodou. Je normalní, že ze zásobníku soli vytéká malé množství vody.
4. Po naplnění zásobníku zašroubujte víko.
5. Po naplnění dávkovače solí ukazatel soli zhasne.
6. Ihned'po naplnění zásobníku solí spuštte mycí program (doporučujeme spustit krátký program). V opačném připadě může slaná voda poškodit filtry, čerpadlo nebo jiné důležité součásti zařizení. Nevztahuje se na to záruka.

UPOZORNĚNÍ:

• Zásobní soli naplňte, když se rozsvítí ukazatel soli ( ) na ovládacím panelu. V závislosti na rychlosti rozpuštění soli může ukazatel soli nadále svítit i po napl-není dávkovace.
• Pokud na ovládacím panelu není ukazatel (u některých modelů), můžete od-hadnout, kdy je třeba naplnit dávkovač podlę počtu provedených mycích cyklů.
• Pokud se sül rózsype, spustte program námáčení nebo krátký program.
• Používejte pouze šůl úrčenou pro myčky nádobí.

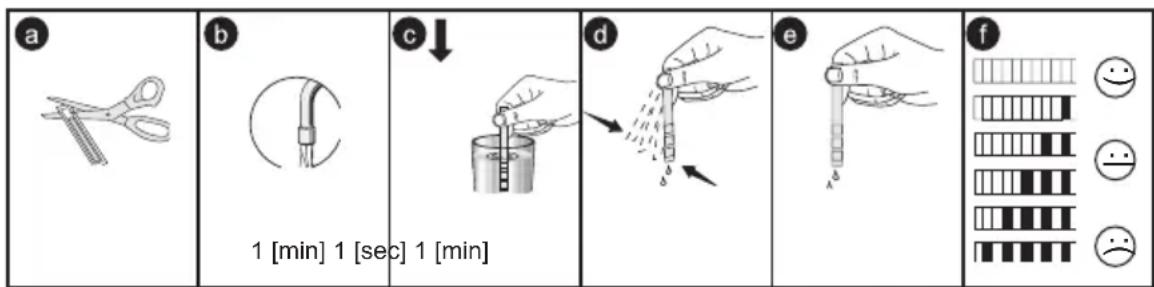

Testovací proužek

Účinnost mytí v myčce závisí na tvrdosti vody z vodovodu. Proto je zařízení vybaveno systémem, který snižuje tvrdost přívodní vody. Učinnost mytí se zvýší po správném nastavení systému. Abyste zjistili úroveň tvrdosti vody v okolí, kontaktujte vodovodní společnost nebo určete úroveň tvrdosti vody pomocí testovacího proužku (je-li dostupný).

Vícesložkové detergenty (např.: "2 v 1", "3 v 1" atp.)

Existují 3 druhy detergentů:

1. Fosfátové a's obsašem chloru,
2. Fosfátové, bez obsahu chloru,
3. Bez fosfátů a chloru.

Nejnovější tablety jsou obvykle bezfosfátové. Protože fosfáty mají vlastnosti změkčující vodu, doporučujeme přidat sůl do zásobníku, a to i tehdy, pokud tvrdost vody činí sotva 6 °dH. Pokud použiváte bezfosfátový detergent v domácnosti s tvrdou vodou, mohou zůstat na nádobí a sklenicích viditelné bílé stopy.

Můžete tomu zabránit tak, že zvýšite množství detergentu. Bezchlórové detergenty mají slabší běličí účinek. Barevné skvrny nemusí být důkladně odstraněny. Vyberte program s vyšší teplotou mytí.

Zpravidla se pri použivání vicesložkových detergentů dosahuje odpovídajících výsledků pouze za určitých podmínek. Takové detergenty obsahují lešticí prostředek a/anebo sůl v určitem množství. Pri použivání vicesložkových tablet se však doporučuje používat regenerační sůl.

Čemu je dobré věnovat pozornost při používání výrobků tohoto typu:

• Vždy zkontrolujte složení používaného detergentu a zda je to vícesložkový výroběk.
• Zjistěte, zda používaný detergent je vhodný pro stupeň tvrdosti vody z vodovodu, které je přizpůsobena myčka.
• Dodržujte pokyny uvedené na obalu výrobku.
• Pokud je detergent ve formě tablet, nikdy je nevkládejte do košíku na príbory. Tablety vždy umístujte do prihrádky na detergent v dávkovaci.

• Používání těchto prostředků dává dobré výsledky pouze v případě některých způsobů použití. Při používání detergentu tohoto typu kontaktujte jeho výrobce a zeptejte se na vhodné podmínky používání.

• Pokud podmínky používání takových detergentů a nastavení myčky jsou odpovídající, získáte úsporu ve spotřebé soli a/nebo lešticího prostředku.

• Pokud výsledky mytí při používání detergentů „2 v 1“ nebo „3 v 1“ nejsou uspo- kojivé (pokud na nádobí zůstavají stopy po kamení a vodě), kontaktujte výrobce detergentu. Záruka na myčku se nevztahuje na reklamace v následku používání vicesložkových detergentů.

Doporučený způsob použití: Abyste získali nejlepší výsledky při používání vícesložkových mycích připravku, pridejte do mycky sůl a lešticí prostředek a nastavte tvrdost vody a množství lešticího prostředku na nejnižší hodnotu.

Rozpustnost detergentu ve formě tablet různých výrobců může být různá se zohledněním teploty a časua. Proto se nedoporučuje používat detergenty v tabletách pro krátké programy. Pro krátké programy doporučujeme používání detergenty v prašku.

Detergenty vždy uchovávejte na suchém a chladném místě, mimo dosah dětí. Dávkovač naplňujte detergentem přímo před zapnutím zařízení.

Výstraha: Pokud při používání vícesložkového detergentu vzniknou dříve se nevy-skytující problémy, kontaktujte přímo výrobce detergentu.

Zanechání používání vícesložkových detergentů

• Naplňte dávkovač solí a lešticím prostředkem.
• Nastavte tvrdost vody na nejvyšší úroveň (6) a zapněte prázdnou myčku.
• Přizpůsobte tvrdost vody.
• Proved'te príslušné nastavení lešticího prostředku.

Varování: Používejte pouze leštić prostředky určené pro domácí myčky. Zbytky lešti- cího prostředku rozlite pri preplnění způsobí vznik velkého množství pěny a tímto se bude snižovat kvalita mytí, proto utřete rozlity leštić prostředek hadříkem.

Tabulka tvrdosti vody

Tvrdost vody Německé stupně dH		Francouzské stupně dF	Britské stupně dE	Ukazatel úrovně tvrdosti	Spotřeba soli (g/cyklus)
1 0~5 0~9 0~6 H1 0
2 6-11 10-20 7-14 H2 9
3	12-17	21-30	15-21	H3	12
4	18-22	31-40	22-28	H4	20
5	23-34	41-60	29-42	H5	30
6	35-55	61-98	43-69	H6	60

Pokud je tvrdost vody vyšší než maximální hodnoty uvedené v tabulce výše nebo v prípadě používání vody ze studny doporučujeme používat filtry a zařízení pro úpravu vody.

UPOZORNĚNÍ: Tovární nastavení zařízení je přizpůsobeno tvrdosti vody na úrovni 3.

Otevřete dveře. Zapněte zařízení;

Během 60 sekund po zapnutí myčky stiskněte a přidržte tlačítko Start/Pauza na déle než 5 sekund.

Stiskněte tlačitko Start/Pauza, abyste vybrali vhodné nastavení přizpůsobené místním podmínkám. Jsou možná následující nastavení: H1->H2->H3->H4->H5->H6; Chcete-li ukončit nastavení, stiskněte tlačitko napájení.

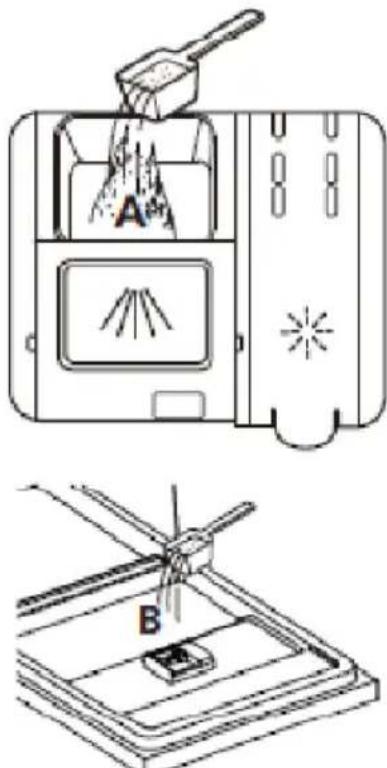

Spotřeba detergentů

Používejte detergent určený pro domácí myčky. Na trhu můžete najít detergenty v prášku, gelu a tabletách, které jsou určeny pro domácí myčky. Detergent vložte do dávkovace před uvedením myčky do provozu. Detergenty uchovávejte na chladném a suchém místě, mimo dosah dětí. Nepřeplňujte dávkovač detergentu; jinak mohou vzniknout šmouhy na sklenicích a detergent se nemusí úplně rozpustit. Pokud chcete ziskat více informací o používaném detergentu, kontaktujte přímo výrobce.

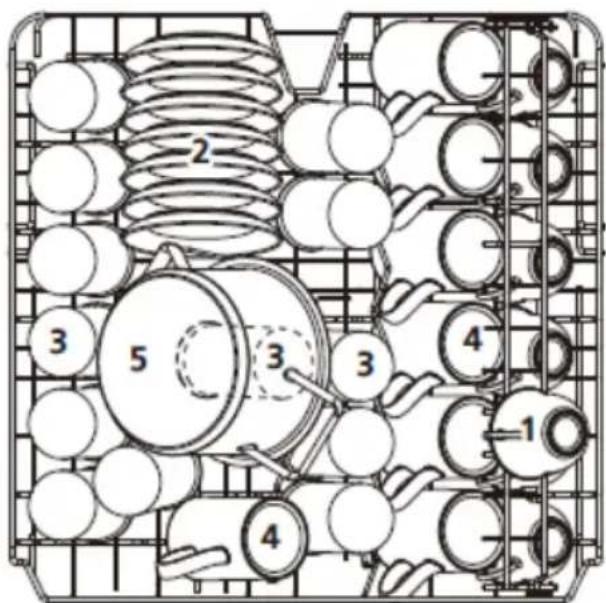

Standardní náplň a výsledky zkoušek:

Horní koš

1 Šálky

2 Podšálky

3 Sklenice

4 Hrnky

5 Malý hrnec

6 Nádoba na pečení v troubě

7 Dezertní talíře

8 Mělké talíře

9 Huboký talíř

10 Oválná mělká miska

11 Melaminové dezertní talířky

12 Melaminové misky

13 Skleněná miska

14 Dezertní misky

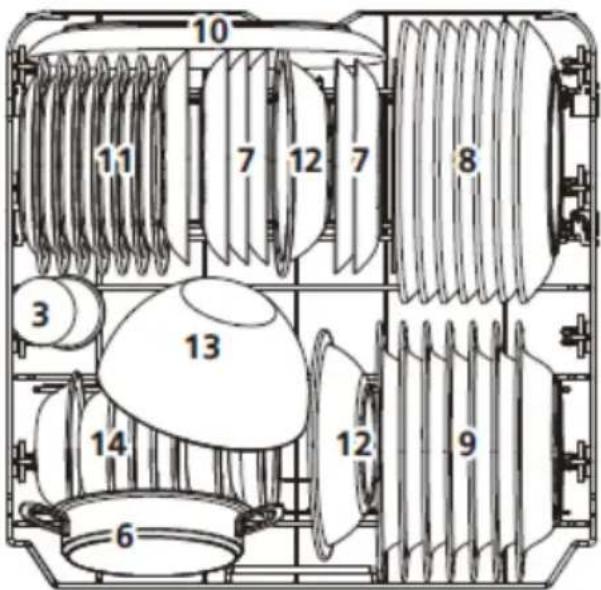

Spodní koš

Informace o zkouškách podle normy EN 60436

Objem – 14 standardních sad nádobí Nastavení horního kose – spodní poloha Program – ECO Nastavení dávky leštícího prostředku – max Nastavení regulátoru tvrdosti vody – H3

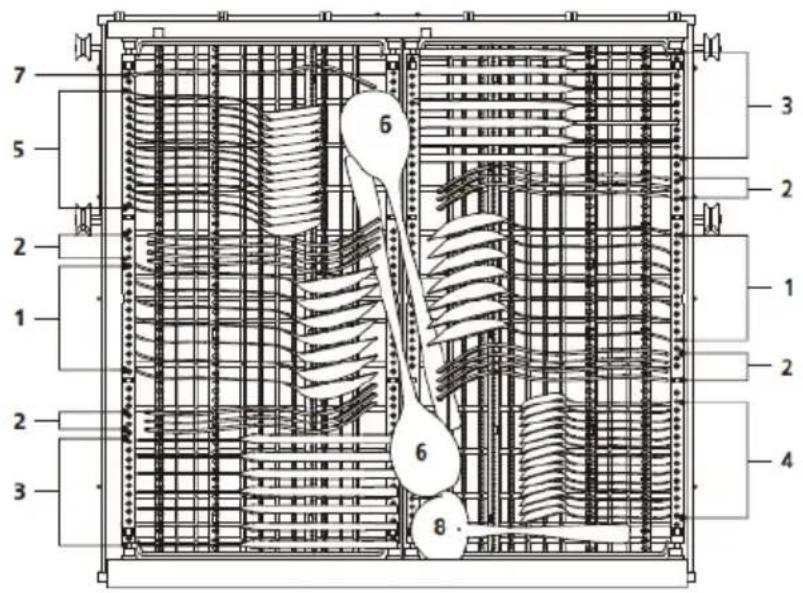

Koš na příbory

Příbory ukládejte vedle sebe odděleně, ve vhodné poloze, a dávejte po- zor, aby se nekrizily, protože to muže způsobit nespravné úmyti. Abyste dosáhli nejvyssí kvality myti, pribory vložte do koše, a přitom dohlednete na to, aby: se vzajemné nekrizily a dlouhé predmety byly uprostred.

Počet Příbory

1 Polévková lžíce

2 Příbory

3 Nože

4 Čajové lžičky

5 Dezertní lžičky

6 Servírovací lžíce

7 Servírovací vidličky

8 Naběračka na omáčku

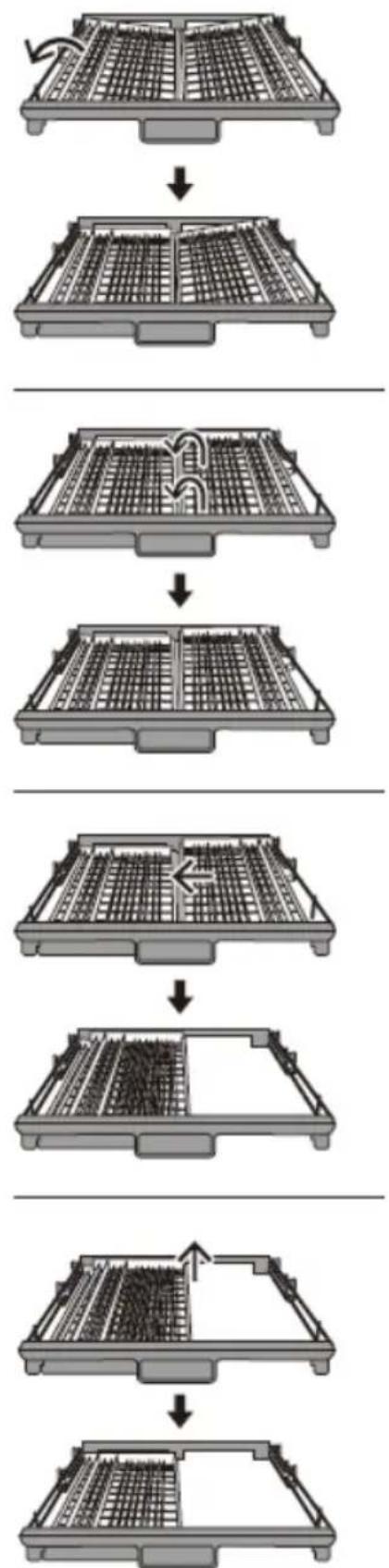

Polička na příbory:

Zvedněte levý koš, vložte jej do spodní pozice. Levý koš je rovně, pravý je šikmo.

Zyedněte prayý koš, levý a pra- vy jsou ploche.

Přesuňte pravý koš zprava doleva, dva koše jsou na sobě.

Vyjměte z tácu pravý koš, zůstáva jen levý koš.

NAPLŇOVÁNÍ MYČKY NÁDOBÍM

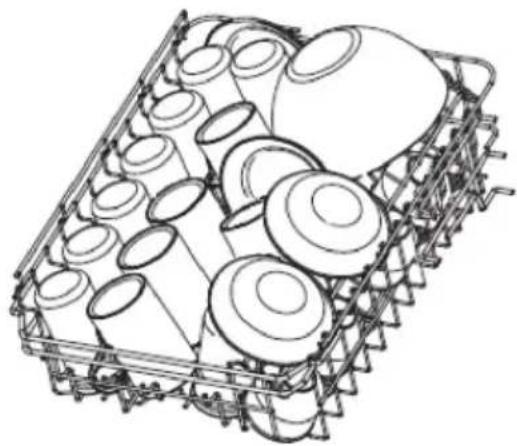

Horní koš

Horní koš je navržen pro mytí křehkého nádobí, jako jsou sklenice, šálky, talíře atp. Nádobí, které vkládáte do horního koše, musí mit menší stupeň znečistení než nádobí ze spodního koše. Navíc můžete na police vodorovně ukládat dlouhé vidličky, nože a lžíce, tak aby neblokovaly otáčení postřikovacích ramen.

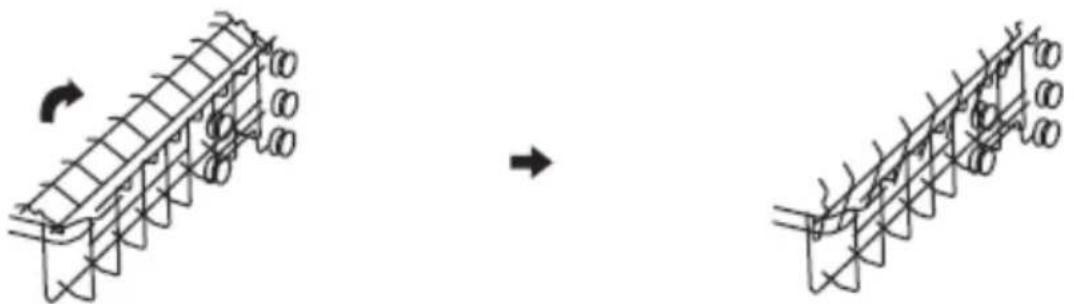

Skládání polic na hrníčky/šálky

Díky těmto policím můžete zvětšit objem horního koše. Sklenice a hrníčky můžete ukládat na police. Pokud chcete získat více místa v koši na vyšší předměty, zvedněte polici na šálky. O polici můžete pak opřít vyšší sklenice. Můžete ji také vyjmout, pokud ji nebudete potřebovat.

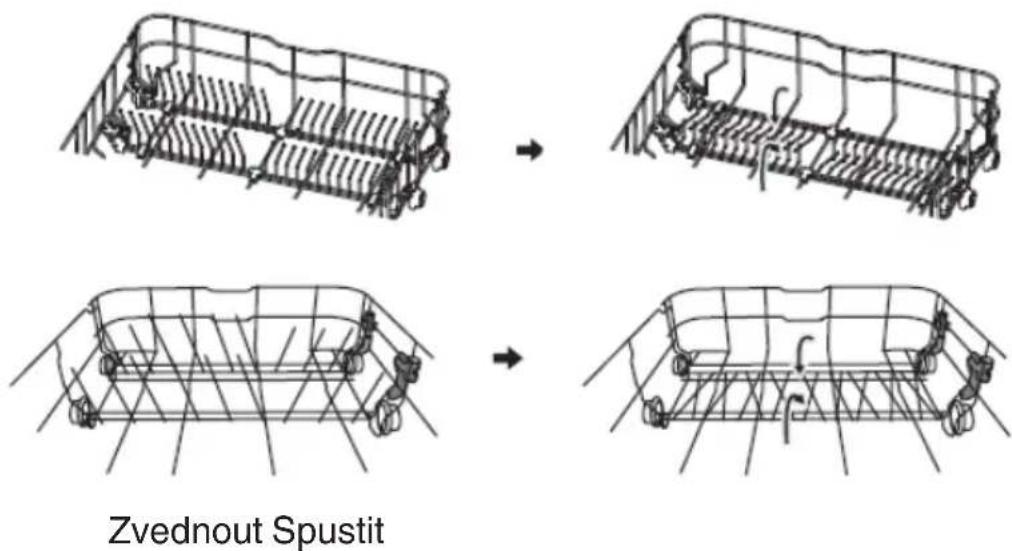

Skládání stojanů koše

Hroty slouží pro přidržování talířů. Můžete je složit a získat tak více místa na velké nádobí.

Pokyny k používání koše:

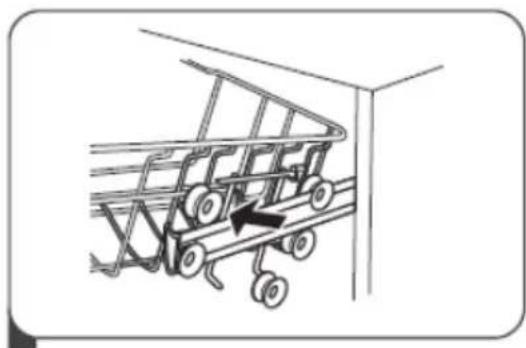

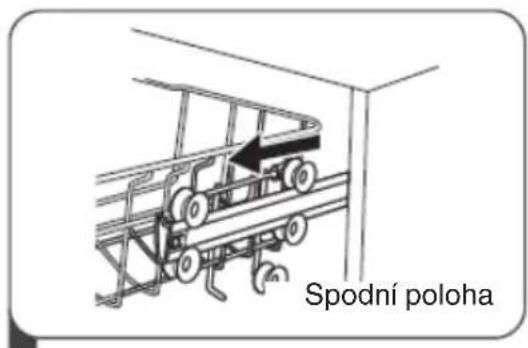

Seřízení horního koše

Typ 1:

Výšku horního koše můžete snadno seřídit, abyste do horního nebo spodního koše mohli snadno vložit vysoké nádobí.

Chcete-li seridit výšků horního koše:

1. Horní koš vysuňte.

2. Horní kos vytahnete.

1. Koš připevněte na horní nebo spodní válečky.

2. Zasunte horni kos.

Typ 2:

1. Chcete-li zvednout koš do horní polohy, zvedněte jej, až bude na obou stranách ve stejné výšce. Ujistěte se, že je dobře připevněn na kolejničkách.
2. Chcete-li koš spustit, stlačte dolů za rukojeť a pustte.

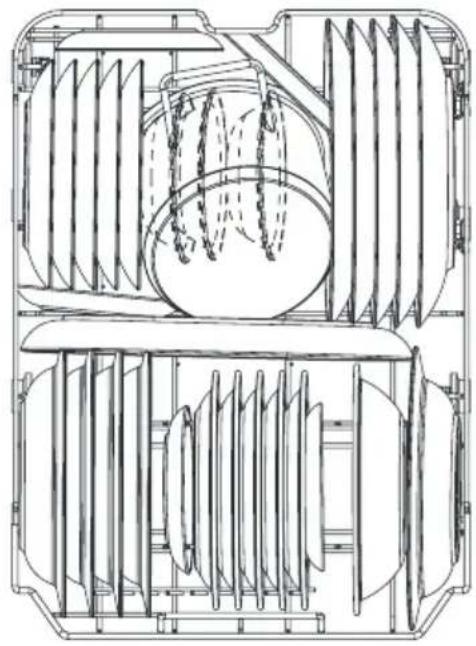

Spodní koš

Do spodního koše vkládejte talíře, misky, hrnce atp. Přesvědčte se, že nádobí ve spodním koši neblokuje postřikovací rameno a že se může volně otačet. Do spodního koše vložte velké nádobí a tó, které se obtížněji myje, například hrnce, panve, víka, kulaté mísy atp. Nádobí umístujte dnem vzhůru, aby se v nádobí nehromadila voda.

Nádobí umístujte tak, aby neblokovalo postřikovací rameno.

Naplňování dávkovače detergentu

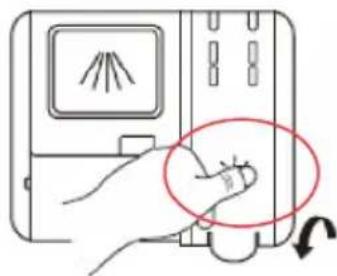

Stiskněte a otevřete víčko dávkovače mycího prostředku, jak je zobrazeno na obrázku, stisknutím se uvolní zámek.

Dávkovač detergentu má uvnitř rysky objemu. Používáním těchto ukazatelů (rysek) můžete odměřit správné množství detergentu. Dávkovač může pojmout maximálne 30 g detergentu.

Otevřete obal s detergentem pro myčky a nasypejte do větší přihrádky (A) v množství 25 cm ^3 v případě silně znečišteného nádobí nebo 15 cm ^3 v případě méně znečišteného nádobí (B). V závislosti na stupni znečištení nádobí a tvrdosti vody budete muset přídat větší množství detergentu.

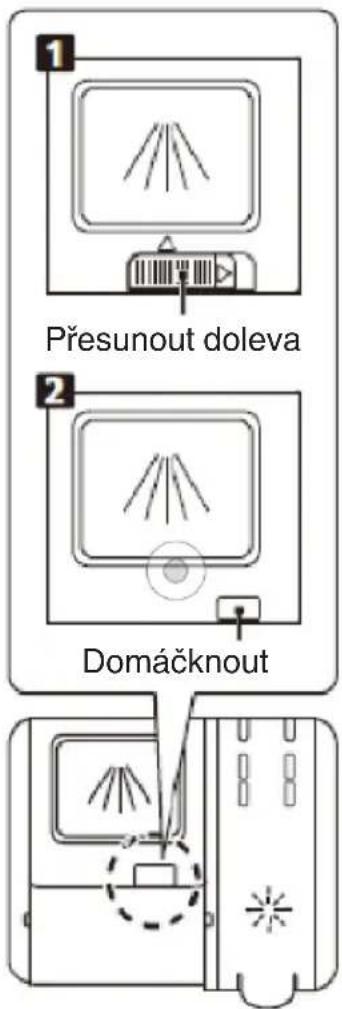

1. Přesuňte uvolňovací páčku a ote- vřete víko.
2. Stiskněte uvolňovací páčku a ote- vřete víko.

Nalijte mycí prostředek do větší komory (A) pro základní mytí.

Kvúli Įepšímu výsledku, zejména v prípadě špinavého nádobí, nalijte nevelké množství mycího prostředku na dvírka. Tento dodatečný mycí prostředek se spotřebuje pri úvodním mytí.

Zavřete víko tak, že ho přesunete do- předu a přimáčknete.

Všimněte si, že v závislosti na znečištění vody může být nastavení jiné. Dodržujte pokyny výrobce uvedené na obalu detergentu.

Naplňování dávkovače lešticího prostředku a výběr nastavení

Lešticí prostředek se používá pro zabránění vzniku bílých kapek vody, vápenných skvrn, bílých skvrn, které mohou vznikať na nádobí, a také pro zlepšení kvality procesu sušení. Na rozdíl od běžného mínění slouží nejen pro dosažení lesknoucího se nádobí, ale také pro dostatečné sušení nádobí. Proto dávejte pozor, zda je v dávkovači dostatečné množství lešticího prostředku určeného pro myčky v domácnosti.

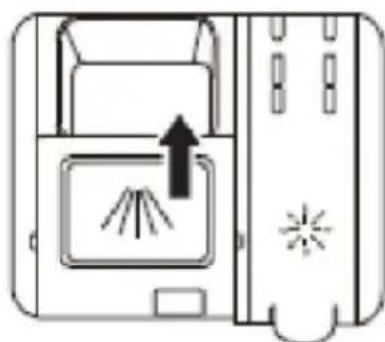

Zvednutím rukojeti sejměte víko dávko- vače.

Nalijte lešticí přípravek do dávkovače, dávejte pozor na přelití.

Nakonec víčko zavřete.

Upozornění: Při zavírání dávkovače mycího prostředku stiskněte příslušné místo na víku!

Regulace dávkovače leštidla

Pro dosažení lepších výsledků sušení s omezenou spotřebou lešticího prostředku, můžete nastavit spotřebu v myčce. Provedte následující kroky.

1. Zapojte myčku do napájení.
2. Do 60 sekund po 1. kroku stiskněte tlačítko „Program“ na více než 5 sekund a stisknutím tlačítka odložení přejděte do módu nastavení. Indikátor lešticího prostředku bliká s frekvenci 1 Hz.
3. Stiskněte tlačitko „Program“, abyste vybrali příslušné nastavení přizpůsobené místním podmínkám. Jsou možná nasledující nastavení: D1->D2->D3->D4->D-5->D1, Dávkovač vydává nejvíce prostředku v nastavení D5. Tovární nastavení je D3.

Nastavení se uloží po 5 sekundách nebo po stisknutí tlačítka napájení, kterým se odchází z nabídky nastavení.

1. Vysuňte spodní a horní koš, vložte nádobí a zasuňte koše do myčky Doporučuje se, aby v první řadě naložit spodní koš a následně horní.
2. Nalít/vsýpat mycí prostředek.
3. Vložte zastrčku do zásuvky. Ujistěte se, že přívod vody je otevřen a nastaven na maximální tlak.
4. Otevřete dvířka a stiskněte tlačítko napájení.
5. Vyberte program; na displeji se zobraži kontrolka programu. Zavřete dvířka. Myčka se spustí.

Změna programu

Běžící mycí cyklus můžete změnit pouze tehdy, pokud trvá krátkou dobù. V opačném prípadě mycí prostředek již byl rozpušten ve vodě a voda mohla být odčerpána V takovém prípadě je nutno znovu naplnit dávkovač mycího prostředku a zapnout mycí program od začátku. Pro resetovaní myčky je nutno postupovat v souladu s níže uvedenými postupy:

1. Pokud chcete zastavit mycí program, pootevřete dvířka. Jakmile se postřikovací ramena zastavi, můžete dvířka úplně otevřit.
2. Stisknutím tlačitka volby programu na alespoň 3 sekundy se aktuální program zruší. Přístroj přejde do pohotovoštního stavu (standby).
3. Nyní můžete žměnit program na vybraný.

Přidávání nádobí v průběhu programu

Dodatečné nádobí může být přidáno kdykoliv, před otevřením dávkovače na mycí prostředek. V takovém případě postupujte v souladu s niže uvedenými postupy:

1. Pokud chcete zastavit mycí program, pootevřete dvírka.
2. Jakmile se poštřikovací rámena zastáví, můžete dvířka úplně otevřít..
3. Přidejte nádobí.
4. Zavřete dvířka, myčka začne pracovat po deseti sekundách.

UPOZORNĚNÍ:

Podlahový displej a funkce přidávání nádobí:

Má-li myčka pôdláhový displej, při mycím cyklu se zapne.

Po ukončení mycího cyklu

Zařízení vypněte pomocí síťového tlačítka, uzavřete přívod vody a otevřete dvířka myčky. Počkejte několik minut před vyprázdněním myčky, tak abyste nevytahovali nádobí a příbory, když jsou ještě horké a náchylnější na prasknutí. Nádobí bude také sušší.

Myčku vypněte

Program bude ukončen pouze tehdy, když kontrolka mycího programu svítí, ale neblika.

1. Vypněte myčku stisknutím tlačítka Start/Pauza.

2. Užavřete kôhoutek na ventilu pro prívod vody!

Opatrne otevrete dvirka.

Horké nádobí je citlivé na nárazy. V této souvislosti nádobí před vyjmutím ze zařízení nechte vychladnout asi na 15 minut.

Otevřete dvírka myčky, nechte je pootevřená a počkejte několik minut, než nádobí vyjmete. Tímto způsobem nádobí bude chladnější a sušší.

Vyjímání nádobí z myčky

Tô, že je myčka uvnitř mokrá, je normalní jev.

Vyprázdněte spodní a pak hórni koš. Teňto způsob vytahování nádobí zabraňuje okapávání vody z horního koše na nádobí umístěné ve spodním koši.

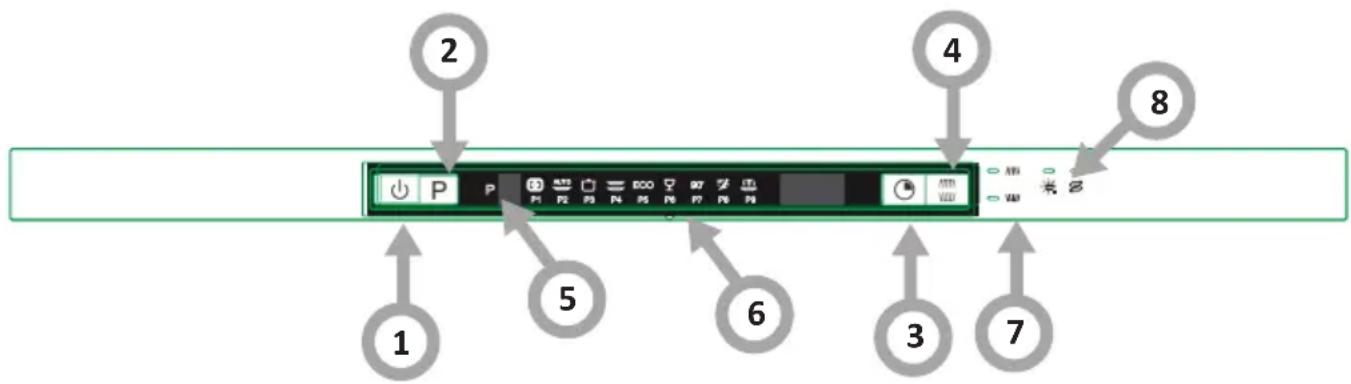

DISPLEJ A PANEL

Práce zařízení (tlačítko)
1. Napájení Stiskněte tlačítko, abyste zapnuli myčku.
2. Program	Chcete-li vybrat požadovaný program, stiskněte tlačítko, rozsvítí se příslušný ukazatel.
3. Odložený start	Toto tlačítko slouží pro nastavení opožděného startu mytí.Start můžete opozdit o 24 hodin. Jedno stisknutí tlačítko opozdí start o jednu hodinu.
4. Alt Stisknutím tlačítka vybertę horní koš nebo dolní koš načten a kontrolka odpovědi se rozsvítí.
5. Displej	Označuje zvolený program.2Ukazuje teplotu u vybraného programu, zbývající čas odložení, chybové kody atp.2:30
6. Program	Všechno dohromady.○Na běžně zašpiněné nádobí bez zaschlých zbytků jídla.AutoAUTOSlouží k umývání středně a silně zašpiněného nádobí se za-tuchnutými zbytky jídla anebo bez zaschnutích zbytků.Intenzivní□Slouží do umývání nejvíce zašpiněného nádobí a středně zašpi-něných hrnků, pánví, nádobí atd., se zaschnutými zbytky jídla.Univerzální≦Slouží k mytí středně špinavého nádobí, jako jsou hrnce, talí-ře, sklenice a lehce špinavé pánve.ECOECOJę to standardní program mytí a slouží k mytí středně zašpi-něného nádobí, takových jako hrnce, talíře, skleničky a lehce zašpiněných pánví.Sklo≦Slouží do umývání lehce zašpiněného nádobí a skla.90 min90'Slouží do umývání středně zašpiněného nádobí vyžadujícího rychlé umytíKrátký ≈Krátký program pro lehce špinavé nádobí, které nevyžaduje sušení
6. Program	NamáčeníPro oplachování nádobí, které plánujete umýt později ten den.
7. Alt	HorníPo výběru nabídky horního koše fungují pouze stříkací trysky pro horní koš. Stříkací trysky pro spodní koš nefungují.SpodníPo výběru nabídky spodního koše fungují pouze stříkací trysky pro spodní koš. Stříkací trysky pro horní koš nefungují.
8. Výstražný ukazatel	Leštící prostředekPokud ukazatel svítí, znamená to, že je nízká úroveň leštícího prostředku v dávkovači a je nutno ho doplnit.SůlPokud ukazatel svítí, znamená to, že je nízká úroveň soli v dávkovači a je nutno ji doplnit.

CHYBOVÝ KÓD

CHYBOVÝ KÓD POPIS PORUCHY PROBLÉM
E1	Delší doba naplňování vodou.	Ventil je uzavřen, přívod vody je zablokovaný nebo tlak vody je příliš nízký.
E3	Nębylo dosaženo vy-žadované teploty.	Poškozený topný článek.
E4 Přeplnění.	Netěsný komponent myčky.
E8	Špatná poloha rozdě-lovače vody.	Přerušení obvodu nebo poru-cha v rozdělovači vody.
Ec	Systém kontroly mytí nefunguje.	Porucha elektronické desky nebo motoru.
Ed	Porucha komunikace mezi hlavním elektro-nickým systémem a elektronickým obvo-dem displeje.	Otevřený obvod nebo poško-zení komunikačních spojů.

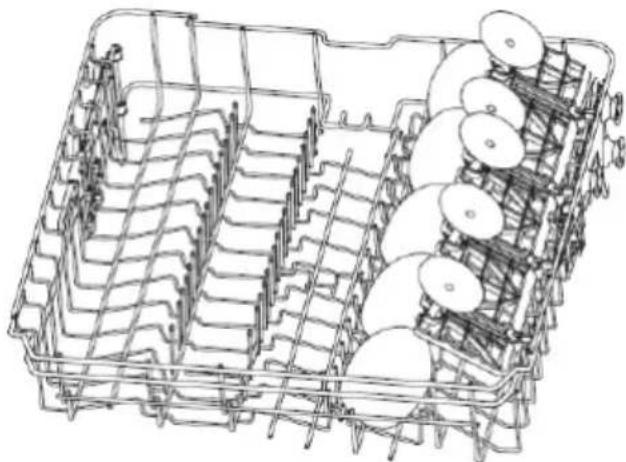

Držák na skleničky (jen vybrané modely)

Do horního koše můžete dát skleničky. Skleničky na víno pověste na držáky. Zvolte držák podle výsky skleničky.

Malá sklenička vysoká do 120 mm

Střední sklenička vysoká do 180 mm (je-li spotřebič vybaven přídavnou poličkou na přibory, nebo skleničky vysoké do 250 mm, nemá-li spotřebič přídavnou poličku)

Malé a střední skleničky umístěte na stojánek vrchního koše

Stojánek na skleničky (jen vybrané modely)

Stojánek na skleničky Velké skleničky také můžete klást na stojánek určený na mytí skleniček. Skleničky jsou trochu šikmo, aby se co nejlépe využil prostor.

Stojánek se dává do spodního koše. Po naskládání skleniček vyjměte ze spodního koše poličku na šalky, složte dvě řady trnů a postavte v kosi stojánek

Držák na pečicí plech (jen vybrané modely)

Plech lze umýt tak, že jej umístíme do držáku, což může zajistit lepší účinnost mytí. Když není držák potřeba, lze jej na obou stranách otočit veň, aby nepřekážel při normálním vkládání dalšího nádobí.

Podlahový displej a funkce přidávání nádobí:

1. Na začátku umývání před dosažením teploty základního mytí bude blikat časové znamení na přidání nádobí. To znamená, že je možné otevřit dvířka a přidat na umytí další nádobí.
2. Po této době už podlaňový displej nebude blikat až do ukončení programu a už se v tomto čase nedoporučuje přidávat další nádobí.
3. Na konci prográmu bude 5 minut blikat a vypne se.

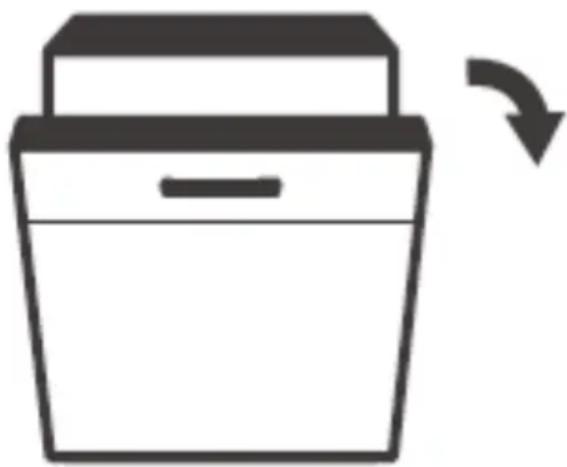

Automatické otevírání dvířek

Stisknutím tlačítka nastavíte dobu odložení spuštění, rozsvítí se odpovídající indikátor.

Dvířka myčky se na konci práce automaticky otevřou. Funkce automatického otevirání zlepšuje výsledky sušení.

Přidržte tlačitko po dobu 3 sekund a rozsvítí se odpovídající ukazatel.

ČIŠTĚNÍ A ÚDRŽBA

Čištění vnějších povrchů

Dyířka a dveřní těsnění: Abyste odstranili zbytky jídla, čistěte dveřní těsnění pravidelně měkkým, vlhkým hadříkem.

Při ykládání nádobí do myčky mohou zbytky jídla a nápojů okapávat na boční části dvírek myčky. Tyto povrchy jsou mimů vnitřní prostor myčky a voda z postřikovacích ramen na ne nedosahne. Veškeré nečistoty otrěte před zavřenim dvírek.

Ovládací panel

Ovládací panel otírejte VÝLUČNĚ měkkým, vlhkým hadříkem.

VÝSTRAHA

Abystę, zabránili proňiknutí vody do zámku dvířek a elektrických součástí, nepouží-vejte žádný čistici přípravek ve spreji.

Na vnější povrchy nikdy nepoužívejte brusné čisticí prostředky nebo abrazivní přípravky. Nekteré papírové ručníky mohou také zanechat na povrchu škrábance nebo šmouhy.

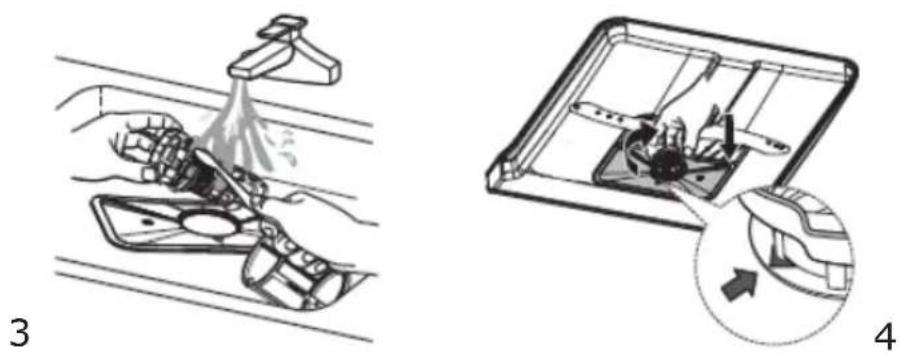

Čištění vnitřních povrchů

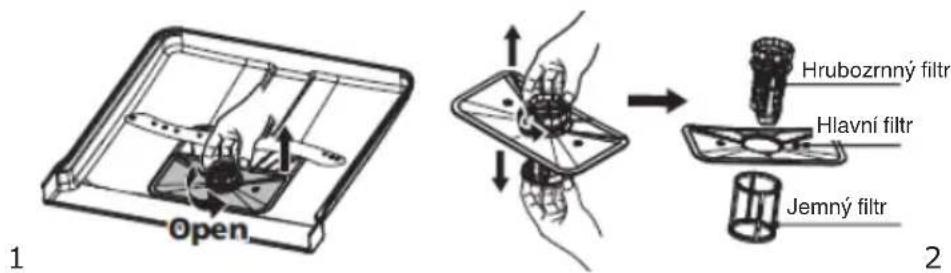

Filtrovací systém

Filtrovací systém ve spodní části komory myčky zadržuje větší nečistoty z mycího cyklu. Tyto nečistoty mohou způsobovat ucpání filtrů. Pravidelně kontrolujte stav filtrů a bude-li třeba, vyčistěte je pod tekoucí vodou. Filtry čistěte následovně.

1. Uchopte hrubozrnný filtr a otočte jej vlevo, abyste jej vyšroubovali. Filtr nadzvedněte a vytáhněte z myčky.

2. 1. Jemný filtr můžete vytáhnoút ze dna filtrovací jednotky. Hrubozrnný filtr odpojte od hlavního filtru tak, že jemně stisknete hrany a potáhnete.

1. Větší zbytky vypláchněte pod tekoucí vodou. Filtr důkladněji vyčistíte pomocí měkkého, čistého kartáčku.
2. Filtry složte v opačném pořadí, nasad'te vložku filtru a otočte vpravo ve směru šipky.

VÝSTRAHA

Filtry neutahujte príliš silně. Opatrně vložte filtry na místo a zašroubujte. Jinak mohou necistoty proniknout do sytému mycky a ucpat ji.

Nikdy nezapínejte myčku bez filtrů. Nesprávná výměna filtru může snížit účinnost provozu zařizení a poškodit nádobí a přibory.

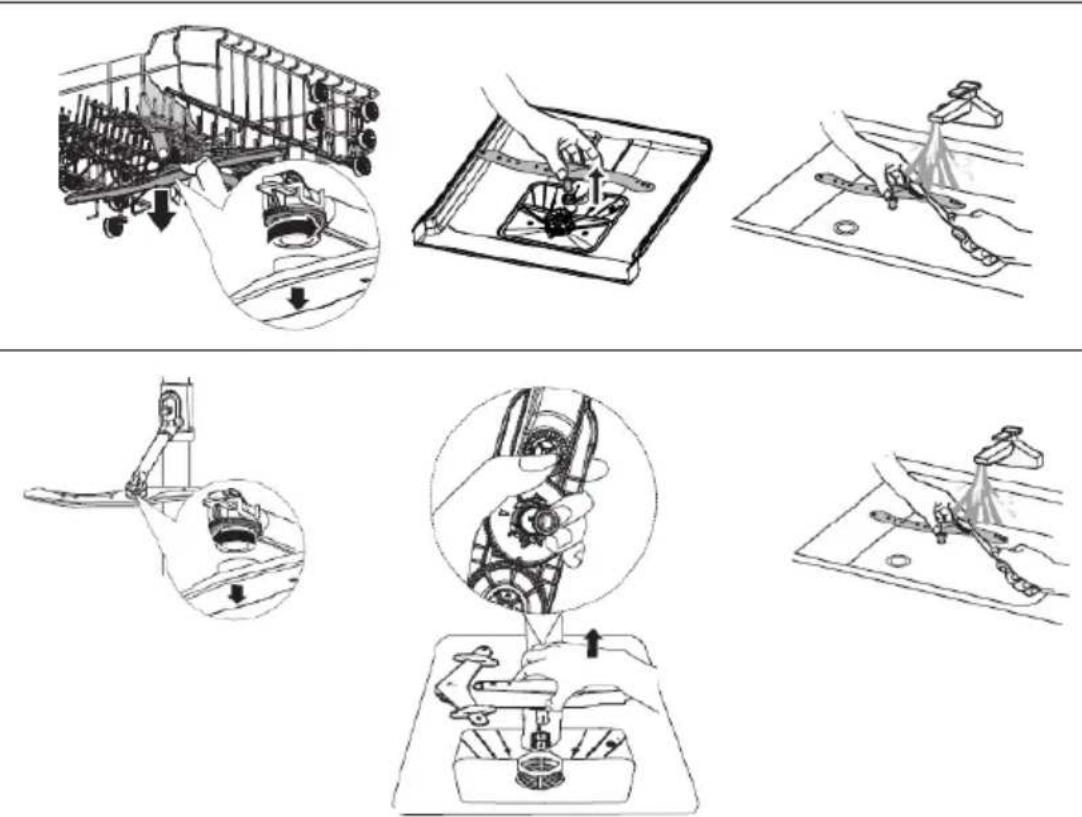

Postřikovací ramena

Postřikovací ramena pravidelně čistěte, protože tvrdá voda s chemikáliemi může ucpat trysky a ložiska stříkacích trysek.

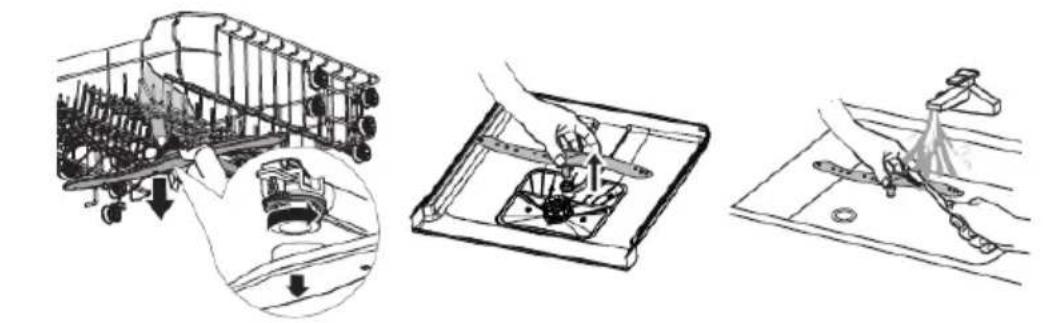

Čištění postřikovacích ramen

1. Chcete-li sejmout horní postřikovací rameno, přidržte matici v místě a otočte rameno vlevo.
2. Abystę sejmulí spodní postřikovací rameno, potáhněte jej nahoru.
3. Postřikovací ramena úmyjte měkkým kartáčem teplou vodou s mýdlem. Rame- na opláchněte a namontujte zpět do zařizení.

Čištění myčky

Ochrana proti mrazu

V zimě chrante myčku proti zamrznutí. Po každém mytí:
1. Odpojte myčku od napajeni.
2. Zastavte prívod vody a odpojte trubku prívodu vody od ventilu na vodu.
3. Vypustte vodu z trubky privodu vody a ventilu na vodu. (Vodu vypustte do hrnce)
4. Opet pripojte trubku privodu vody k ventilu na vodu.
5. Vytáhněte filtr a použijte houbu pro setření vody ze dna myčky.

Po každém mytí

Po každém mýtí uzavřete přívod vody do zařízení a nechte dvířka pootevřená, aby vlhkost a zápách nezůstaly uzavřené uvnitř.

Vytáhněte zástrčku

Před čištěním a údržbou vytáhněte zástrčku ze zásuvky.

Nepoužívejte rozpouštědla a brusné čisticí prostředky.

K čištění vnejších částí a gumových prvků myčky nepoužívejte rozpouštědla ani brusné čistici prostředky. Používejte pouze hadřík a teplou vodou s mydlem.

Chcete-li odstranit skvrý z vnitřků, použijte hadřík navlhčený ve vodě s trochou octa nebo čisticího připravku určeného pro myčky.

Pokud myčku nepoužíváte delší dobu

Před odjézdém na dovolenou se doporučuje spustit mycí program při prázdné myčce a pak vytáhnout zástrčku ze zasuvky, užavřit přivod vody a nechat dvírka zařízení pootevřená. Chrání to těsnění a zabráni tvorbě zápachů v zařízení.

Přenášení zařízení

Pokud musite zařizení prénést, snažte se jej držet ve svislé poloze. Pokud je to absolutně nutné, můžete zařizení postavit na zadní sténu.

ZJIŠTOVANÍ ZÁVAD

Problém Pravděpodobná příčina Řešení

Myčka se nespouští	Zařízení není připojeno k napájení.	Zapojte přístroj k napájení.
	Je zapnut dětská pojistka (vy-brané modely)	Vypnutí dětské pojistky.
Myčka nádobí nezačne fungovat	Je vybrána funkce Opožděný start.	Počkejte, až se program spustí
	Dvířka myčky jsou otevřená. Zavřete dvířka.
	Teplota vody přivedené do myč-ky překračuje 70°C	Snižte teplotu přiváděné vody nebo počkejte, až voda zchlad-ne.
	Myčka nenapouští vodu	Zkontrolujte, zda ventil přívodu vody je otevřen
Myčka běžní příliš dlouho	Doba trvání programu se liší v závislosti na znečištění nádobí.	Když je zjištěno značné zašpi-nění, programy Auto a Opti-mální automaticky dobu cyklu prodlužují.
	Byla zvolena možnost Selfclea-ning (vybrané modely)	Když je vybrán program Selfc-leaning, doba cyklu se prodlouží, aby se dosáhlo teploty dezinfikování.
Nádobí není dostatečně čisté	Detergent se nesprávně používá	Použijte množství mycího prostředku odpovídající tvrdosti vody a zvoleného mycího pro-gramu nebo použijte jiný mycí prostředek
	Nádobí je uloženo příliš blízko sebe.	Nádobí uložte ještě jednou, podle návodu k obsluze
	Vybraný mycí program není vhodný pro znečištěné nádobí	Zvolte jiný program.
	Ostřikovací rameno je zabloko-váno	Uspořádejte nádobí znovu tak, aby neblokovalo rameno.
Nádobí není dostatečně suché	Dávkovač leštidla je prázdný	Naplňte dávkovač lešticího pro-středku nebo zvyšte množství tohoto prostředku.
	Nesprávné uložení nádobí v myčce	Nádobí uložte ještě jednou, podle návodu k obsluze
	Vybraný program neměl fázi sušení	Vyberte mycí program se sušením
Skvrny a usazeniny na nádobí	Příliš tvrdá voda	Změňte nastavení tvrdosti vody podle příslušných bodů návodu.
	Dávkovač leštidla je prázdný	Naplňte dávkovač lešticího pro-středku nebo zvyšte množství tohoto prostředku.
	Nesprávné množství mycího prostředku	Změňte nastavení tvrdosti vody a leštidla podle příslušných bodů návodu.
Detergent zůstal v dávkovači	Mycí prostředek může být prošlý nebo může být nevhodný	Použijte jiný mycí prostředek
	Nádoba na mycí prostředek 3 v 1 je zablokována nádobím	Nádobí uložte ještě jednou, podle návodu k obsluze
V myčce zůstala voda	Předchozí program nebyl ukon- čen nebo byl přerušen	Výběr příslušného programu je vysvětlen v návodu k obsluze
	Zbytky jídla ucpaly čerpadlo. Odstraňte příčinu zablokování.
Myčka nevypouští správně vodu	Odtok je ucpaný Zkontrolujte sifon.
	Odtoková hadice je zalomená	Ujistěte se, že odtoková hadice je správně připojena k odtoku
Pěna v myčce Použili jste nesprávný detergent		Ujistěte se, že používaný deter- gent je vhodný pro myčky
Usazenina na stěnách komory myčky nádobí	Používání nesprávného deter- gentu způsobilo vznik usazenin	Ujistěte se, že používaný deter- gent je vhodný pro myčky
Černé nebo šedé stopy na nádobí	Hliníkové nádobí se otíralo o talíře.	Nedoporučuje se umývat nádobí a příbory z hliníku.
Zbarvený vnitřek myčky Usazeniny z kávy a čaje		Použijte certifikovaný přípravek pro místní odstraňování skvrn
Hluk	Zvuk otevíraného víčka dávko- vače detergentu / výpustného čerpadla vody	Je to normální jev.
Během provozu uniká voda Myčka není vyrovnána do roviny Ustavte		myčku do roviny

MONTÁŽ ZAŘÍZENÍ DO NÁBYTKOVÉ SESTAVY

Umístění zařízení

Zařízení postavte na vybrané místo. Zadní strana se musí opírat o stěnu a boční strany o soušední skřínky nebo stěny. Myčka je vybaveną prívodní a odtokovou hadjící, které můžete umístit na pravou nebo levou stranu, což usnadní správnou montáz.

Vyrovnání zařízení do rovjny Po postavení zařízení můžete výšku a vyrov- nání do roviny seřídit pomocí nastavitelných nožek.

Hmotnost nábytkové desky musí činit: *Pro 60 cm s panelem úplně zabudovaným - ≤3,2-7kg *Pro 60 cm s panelem viditelným - ≤3,2-6kg

Upozorňujeme, že u spotřebičů s posuvnými dveřmi je doporučená hmotnost předního panelu - ≤3,2-10 kg

POZOR: Z ohledu na specifiku nábytkového vestavění se může vyskytnout nutnost přiríznutí soklové lišty.

Montáž do nábytku

Krok 1. Výběr nejlepšího místa pro myčku

Nejlepší místo pro nainstalování myčky je v blízkosti ventilu přivádějícího vodu, odtoku vody a elektrické zásuvky.

Obrázky's rozměry skřínky a místem instalace myčky

1. Méně než 5 mm mezi horní částí myčky a skřínkou a dvířka vyrovnaná se skřínkou.

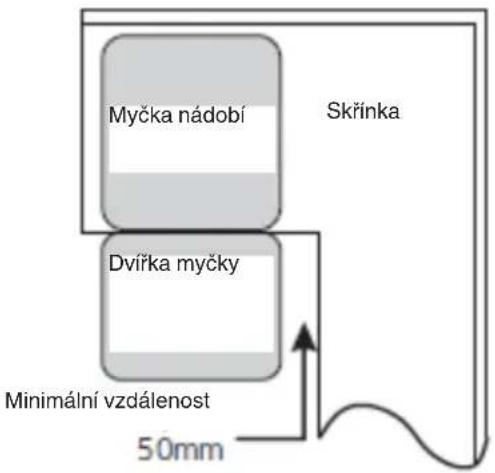

1. Při instalaci myčky do rohové skříňky nechte místo na otevření dvířek.

*UPOZÖRNĚNÍ: Je možné, že podle umístění zásuvky budete muset vyřezat otvor ve stěně skříňky.

Krok 2. Rozměry dvířek skřínky a jejich montáž (u vybraných modelů)

Dvířka skřínky namontujte podle montážního obrázku.

*Napůl zabudovaný model

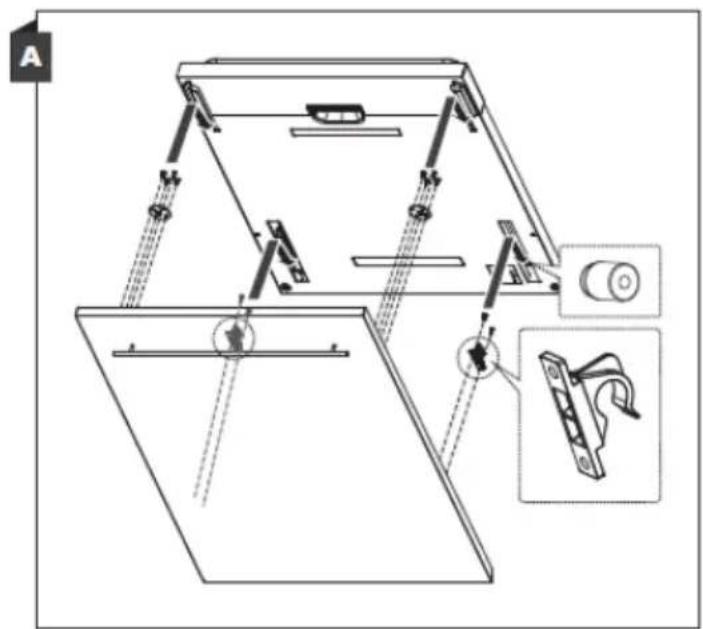

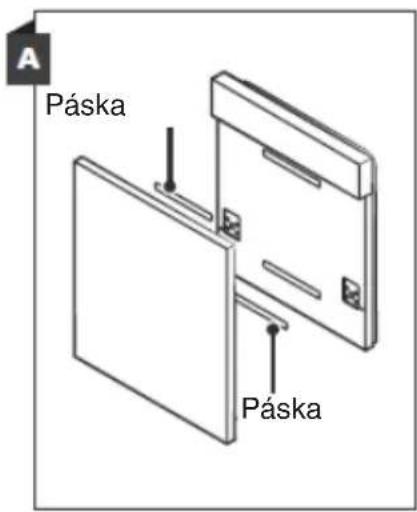

Pášku A a B rozdělte. Páska A na dřevěných dvířkách a plstěná páska B na dvířkách myčky z vnější strany (viz obrázek A). Dřevéná dvířka po nastavení připevněte ke dvířkám myčky pomocí šroubů a vrutů (viz obrázek B)

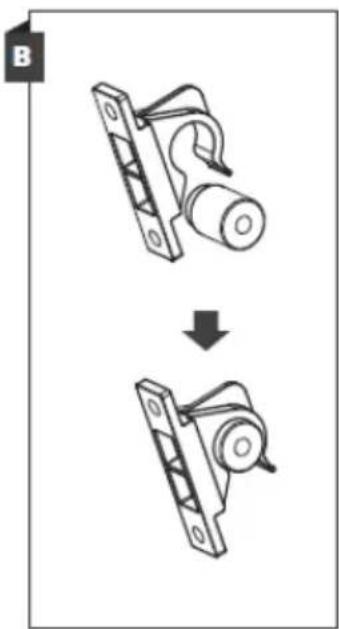

Nainstalujte háček na ozdobný dřevěný panel (viz obrázek 4A) a umístěte jej do otvoru na vnějsích dvířcích myčky (viz obrázek 4B). Po nastavení panelu přitlačte shora, aby plastové háčky zapadly.

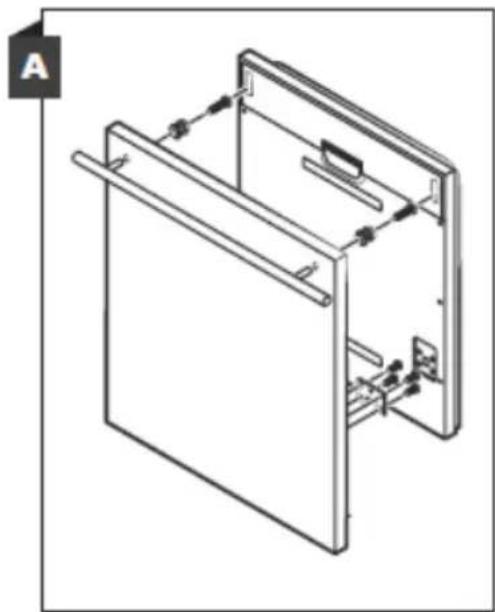

Namontujte hák na ozdobný dřevěný panel a umístěte jej do otvoru vnějších dvířkách myčky (viz obrázek A). Dřevěná dvířka po nastavení připevněte ke dvířkám myčky pomocí šroubů a vrutů (viz obrázek B).

*Krok 3. Seřízení odporu dveřní pružiny

1. Odpor pružin vnějších dvířek myčky je nastaven továrně. Po namontování ozdobného dřevěného panelu přizpůsobte odpor pružiny dvířek.
   Otočte stavěcí šroub, abysté povolili nebo napnulí ocelové lanko.
2. Odpor pružiny dvírek je správný, když jsou'dvírka po otevřeni ve vodorovné poloze, ale je možné je snadno zvednout prstem ruky.

Krok 4. Montážní fáze myčky

Další montážní kroky jsou uvedeny na montážních obrázcích.

1. Připevněte pásku na kondenzát pod pracovní plochu skříňky. Dohlédněte na to, aby páska na kondenzát byla slícována s hranou pracovní plochy. (Krok 2).
2. Připojte hadici přivádějičí vodu k ventilu se studenou vodou.
3. Připojte hadici odvádějící vodu.
4. Připojte napájecí kabel.
5. Postávte myčku na místo. (Krok 4)
6. Vyrovnejte myčku do roviný. Zadní nožky můžete seřídit z přední strany myčky otačením šestihranného šroubu klícem ve středu podstavce myčky. Pro serízení předních nožek použijte plochý klíc a otačejte přední nožky do okamžiku vyrovnání myčky do roviný.
7. Připevněte nábytková dvířka na dvířka myčky.
8. Seřid'te napnutí pružin dvírek pomocí imbusóvého klíče. Natahování pružiny vlevo.
   Neprovedení serízení může poškodit myčku.

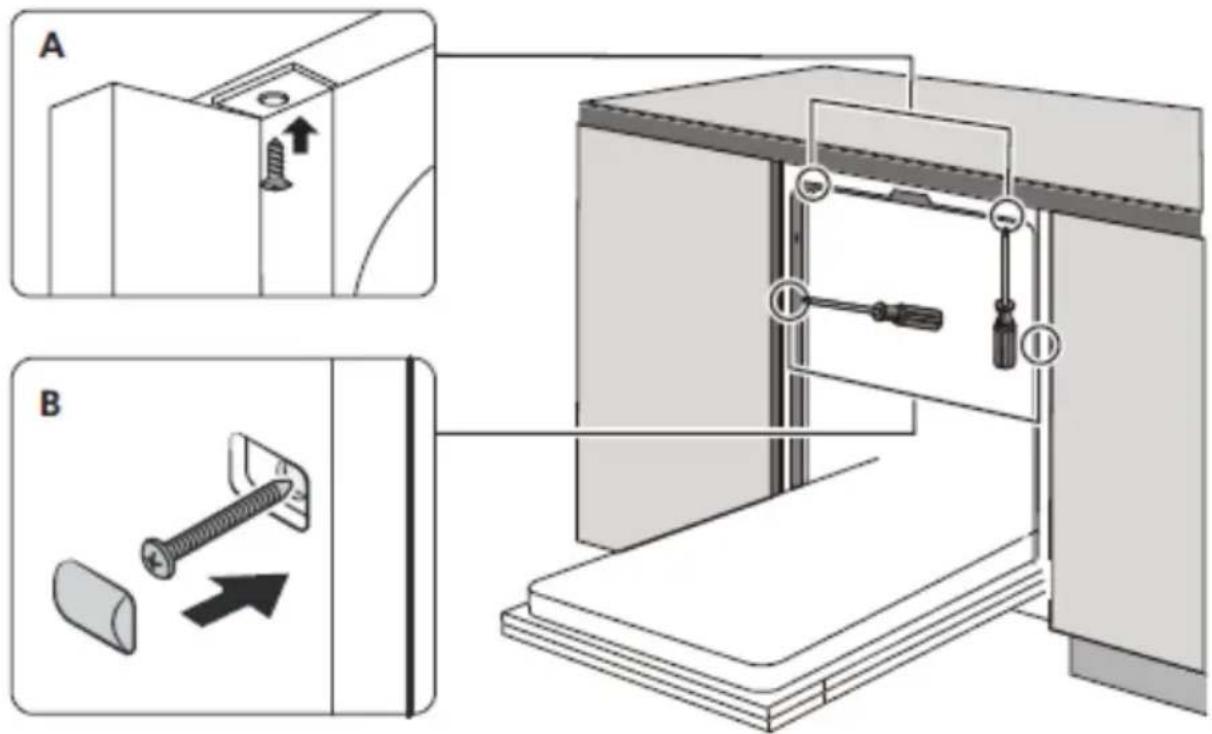

9. Myčku pripevněte. Můžeté to provésť dvěma způsoby:
   A. Pracovní deska z panelu: Vložte montážní hák do otvoru v boční stěně a pripevněte jej k pracovní desce pomoci sroubů.
   B. 'Pracovní deska z mramoru nebo žuly: Připevněte z boční strany pomocí šroubu.

*U vybraných modelů myčky nádobí lze kolem spotřebiče instalovat těsnění (volitelná).

UPOZORNĚNÍ: Při použití nábytku s kovovými prvky, jako jsou rukojeti, kování, přední strany nábytku, musí být odděleny od povrchů tlačitek ovládacího panelu. Nedostatečná izolace může vést k rušení činnosti myčky.

Krok 5: Vyrovnání myčky do roviny

Aby myčka fungovala správně, musí být vhodně vyrovnána do roviny.

Położte vodováhu na dvírka a vodicí lišty koše v mycce, abyste se presvědčili, že zařizení je vyrovnáno do roviny.

Vyrovnejte myčku do roviny sěřízením tří vyrovnávacích nožek každé zvlášť.

Dávejte pozoř, abyste myčku nepřevrátili při vyrovnání do roviny.

Zkontrolujte vy-rovnání do roviny z přední strany dozadu.

Zkontrolujte vyrovnání do roviny mezi bočními stranami

UPOZORNĚNÍ:

Rozsah seřízení výšky nožek činí 50 mm.

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody způsobené nesprávným zacházením s výrobkem.

Servis

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací činnosti prováděl tovární servis nebo autorizovaný servis vyrobce. Z bezpečnostních důvodů neopravujte zařízení vlastními silami.
• Opravy osobami bez požadované kvalifikace mohou predstavovat vážné nebezpečí pro uživatele zařízení.
• Minimální doba platnosti záruky na zařízení nabízené výrobcem, dovozcem nebo oprávněným zástupcem je uvedena v záručním listu.
• Zařízení ztrací záruku v důsledku svěpomocnych adaptací, úprav, porušení plomb nebo dalších zabezpečení přístroje nebo jeho částí a dalších svěpomocnych zásahů do zařízení v rozporu s návodem k obsluze.

Oznámení poruchy a pomoc v případě závady

Potřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu včetně telefonního čísla se nacházejí v záručním listu. Před kontaktem si připravte výrobní číslo zařízení, nachází se na výrobním štítku. Pro pohodlí si ho přepište níže:

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských směrnic:

• směrnice pro nízkonapěťová zařízení 2014/35/EC
• směrnice o elektromagnetické kompatibilitě 2014/30/EC
  • směrnice ErP - 2009/125/EC
  • směrnice RoHS 2011/65/EC

a proto byl spotřebič označen (č) také bylo pro něho vystaveno prohlášení o shodě poskytované orgánům pro dohled nad trhem.

Vážený zákazník

- V zariadení népoužívajte chemické rozpúšťadlá; hrozí riziko výbuchu.

- Zariadenie odpojte od el. napätia vytiahnutím zástrčky z el. zásuvky,

• Vypnite poistku.

- Net'ahajte priamo za napájací kábel, ale iba za zástrčku. Uzatvorte prívod vody.

Odporúčania

- Do zariadenia nevkládajte riad so zvyškami jedla.

Význam odstraňovania vodného kameňa

Sol' doplňte pred špůstením umývacieho programu

1. Zo zariadenia vyberte dolný kôš a odskrutkujte veko zásobníka.
2. Umiestnite koniec lieviku (v suprave) v otvore a nasypte cca 1,5kg soli.
3. Zásobník soli najprv úplně naplňte vódou. Pri nasypávaní sa zo zásobníka soli vyleje malé množstvo vody. Je to normálne.
4. Ked' zásobník naplníte, zaskrutkujte veko.
5. Ked' zásobník soli napíníte sol'ou, kontrolka zhasne.
6. Ked' naplnite zásobník soli, hned' spustite umývací program (odporúčame, aby ste spustili krátky program). V opačnom prípade môže slana voda poškodit filtre, čerpadlo a iné doležite časti zariadenia. Záruka sa na také poškodenie nevztáhuje.

POZOR:

Zdvihnite l'avý kôš dohora, na- stavte ho na dolnej polohé, l'avý kôš, je plochý, a pravý je vychý- lený.

Zdyihnite pravý kôš, l'avý a pravý kôs su ploche.

Naplňovanie zásobníka (dávkovača) umývacieho prostriedku

Stiahnite veko dávkovača zdvihnutím za rúčku.

Vlejte leštidlo do zásobníka, dávajte po- zor, aby ste zásobník nepreplnili.

Nastavenie sa uloží po 5 sekundách, alebo po stlačení tlačidla napájania, čím zatvoríte režim nastavení.

Podlahový displej a funkcia pridávania riadu:

Po skončení umývacieho cyklu

Do horného koša môžete vložit poháre. Poháre na víno zaveste na stojanoch. Polo-hu stojana zvol'te adekvátne podl'a výsky pohárov.

Malý pohár s výškou do 120 mm

Stojan sa umiestňuje v dolnom koši. Ked' vložíte poháre, vytiahnite z dolného koša policu na šálky, a zložte dva rady drôteného odkvapkávača a stojan umiestnite v koši.

Podlahový displej a funkcia pridávania riadu:

Čistenie vonkajších povrchov

Ovládací panel utierajte IBA mäkkou vlhkou handričkou.

VAROVANIE

Čistenie striekacích ramien:

Pred čistením a údržbou vždy vytiahnite zástrčku z el. zásuvky.

Dvierka skrinky namontujte podl'a návodu na obrázku.

Polozastavaný model

Dvierka skrinky namontujte podl'a návodu na obrázku.

4. krok. Etapy montáže umývačky

Aby umývačka fungovala správne, musí stát vodorovne.

Umývačku vyřovnajte nastavením úrovne troch pätiek, každá sa nastavuje osobitne.
