Produkttyp	Geschirrspüler
Marke	Fagor
Modell	3LVF-638ADIT
Breite	60 cm (vollintegrierbar)
Höhe	ca. 82-87 cm (verstellbar)
Tiefe	ca. 55 cm
Gewicht (netto)	ca. 40-45 kg
Stromversorgung	220-240 V ~ 50 Hz, 10-16 A
Wasserdruck	0,03 – 1 MPa
Fassungsvermögen	14 Maßgedecke
Programme	Auto, Intensiv, Universal, ECO, Glas, 90 min, Schnell, Einweichen
Optionen	Startzeitvorwahl (bis 24 h), Ober-/Unterkorb-Spülung, Automatische Türöffnung
Wasserhärte-Einstellung	6 Stufen (H1–H6) über Programmtaste
Klarspüler-Dosierung	5 Stufen (D1–D5), werkseitig D3
Salzbehälter	ca. 1,5 kg Fassungsvermögen
Spülmittelkammer	30 g max., Hauptspülgang + optional Vorspülen
Filter	Mehrstufig (Grob-, Fein-, Hauptfilter), leicht zu reinigen
Sprüharme	Oberer und unterer Sprüharm, abnehmbar zur Reinigung
Korbsystem	Oberkorb höhenverstellbar, Unterkorb mit Klappen, Besteckkorb
Zusatzausstattung	Glashalter, Backblechhalter (je nach Modell), Besteckablage
Sicherheit	Kindersicherung (manche Modelle), Aquastop (bei manchen Modellen), Türverriegelung
Ersatzteileverfügbarkeit	Mindestens 7–10 Jahre nach EU-Verordnung 2019/2022
Energieeffizienzklasse	Siehe EU-Energielabel (EPREL)
Garantie	Laut Garantieschein des Herstellers

Häufig gestellte Fragen - 3LVF-638ADIT FAGOR

Wie stelle ich die Wasserhärte am Geschirrspüler Fagor 3LVF-638ADIT ein?

Wie fülle ich Salz in den Geschirrspüler?

Was tun, wenn das Geschirr nach dem Spülen nicht sauber ist?

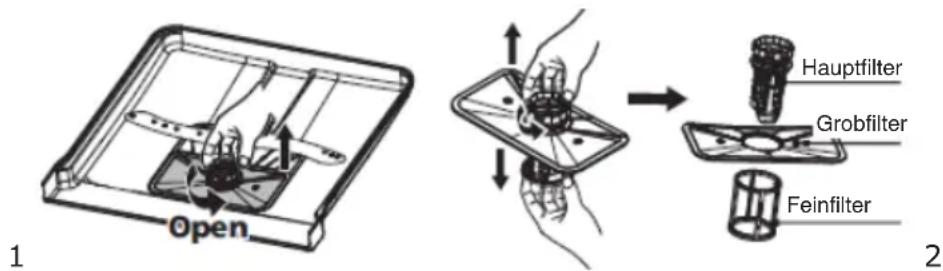

Wie reinige ich die Filter des Geschirrspülers?

Wie kann ich die Klarspülerdosierung anpassen?

Was bedeuten die Fehlercodes auf dem Display?

Kann ich Mehrzwecktabs (2-in-1, 3-in-1) verwenden?

Wie öffnet sich die Tür automatisch am Programmende?

Welche Geschirrteile dürfen nicht in den Geschirrspüler?

Wie transportiere ich den Geschirrspüler sicher?

BEDIENUNGSANLEITUNG 3LVF-638ADIT FAGOR

BĘDIENUNGSANLEITUNG NÁVOD K OBSLUZE CS NÁVOD, NA OBSLUHU, SK HASZNÁLATI UTASÍTÁS HU

DE

Geschirrspüler / Myčka / Umývačka / Mosogatógépe

3LVF-638ADIT

DE - INHALTSVERZEICHNIS

WICHTIGE SICHERHEITSHINWEISE 8

VOR DEM AUFSTELLEN 8

VOR DER ERSTEN INBETRIEBNAHME 8

BEI KINDERN IM HAUSHALT 9

BEIM TÄGLICHEN EINSATZ 9

BEI STORFALLEN 10

EMPFEHLUNGEN: 10

WAS NICHT IN DEN GESCHIRRSPÜLER DARF 11

AUSPACKEN 12

ENTSORGUNG VON ALTGERATEN 13

MONTAGEANLEITUNG 14

AUFSTELLEN DES GESCHIRRSPULERS 14

WASSERANSCHLUSS 14

ZULAUFSCHLAUCH 14

ABLAUFSCHLAUCH 15

ELEKTRISCHER ANSCHLUSS 15

VORBEREITUNG DES GERATES ZUM GEBRAUCH 16

VOR DEM ERSTEN GEBRAUCH 16

BEDEUTUNG DER ENTKALKUNG VON WASSER 16

SALZ EINFULLEN 16

TESTSTREIFEN 17

MEHRZWECKSPULMITTEL (Z. B.: „2 IN 1“, „3 IN 1“ USW.) 17

TABELLE MIT ANGABEN ZUR WASSERHARTE 19

VERBRAUCH VON SPULMITTELN 19

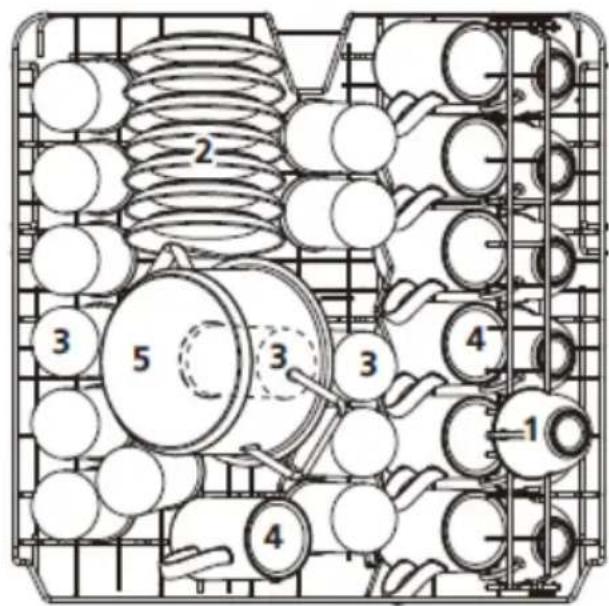

EINRAUMEN VON GESCHIRR 23

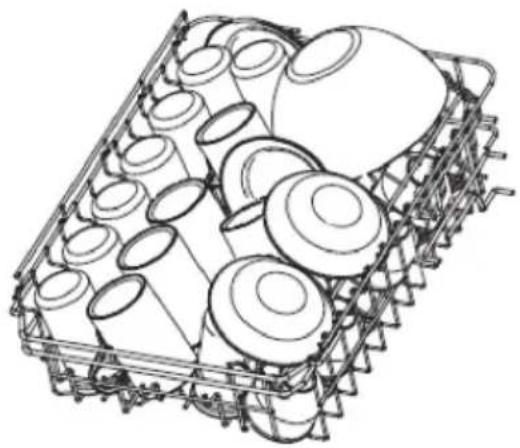

OBERER GESCHIRRKORB

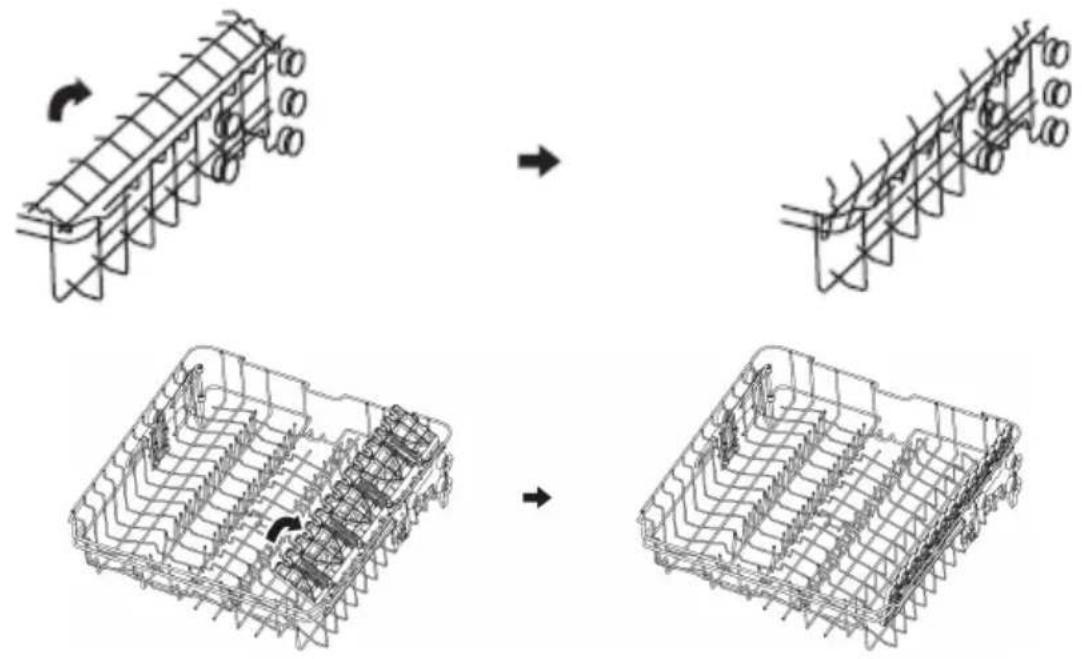

HERUNTERKLAPPEN DER ABLAGEN FUR BECHER/TASSEN 23

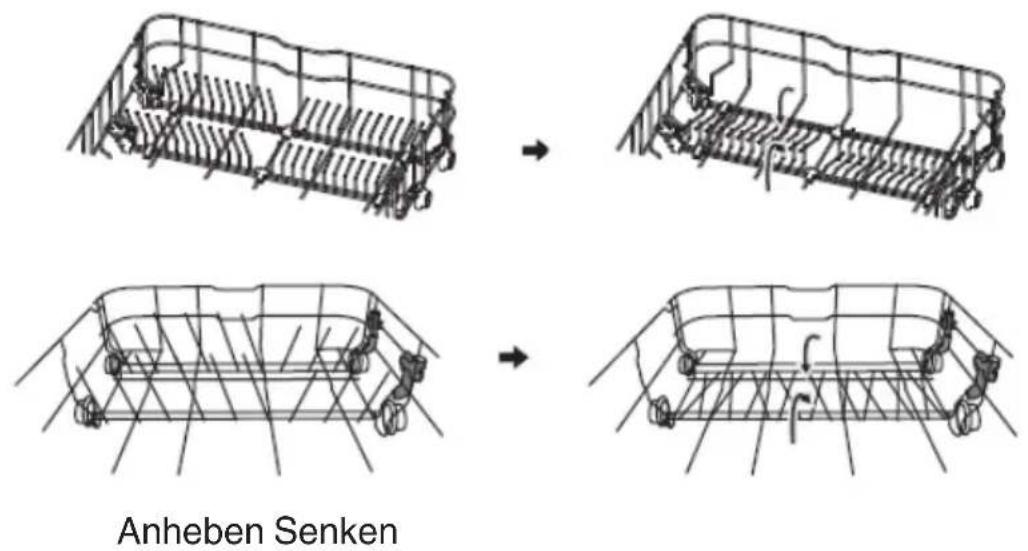

EINKLAPPEN DER KORBSTANDER 24

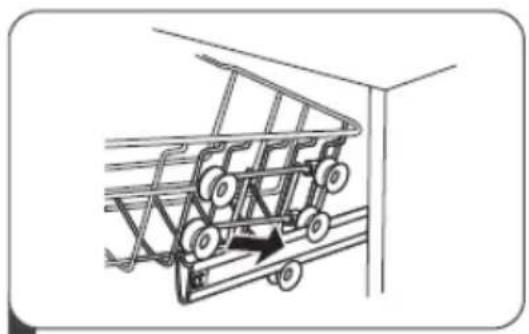

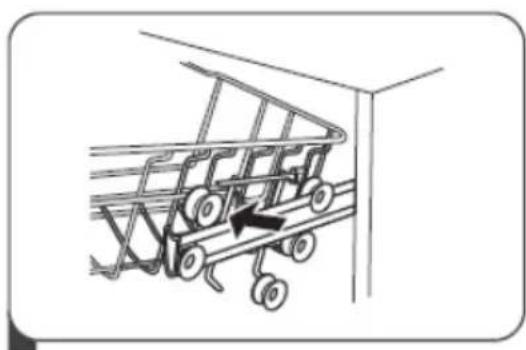

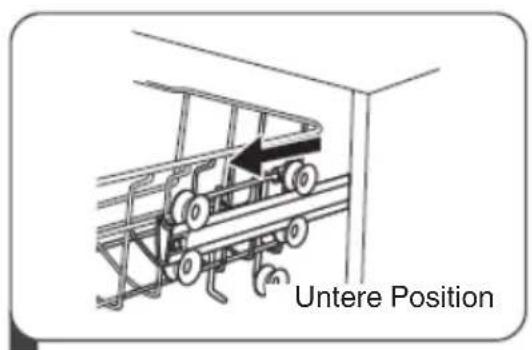

HINWEISE FUR DIE BENUTZUNG DES KORBS: 24

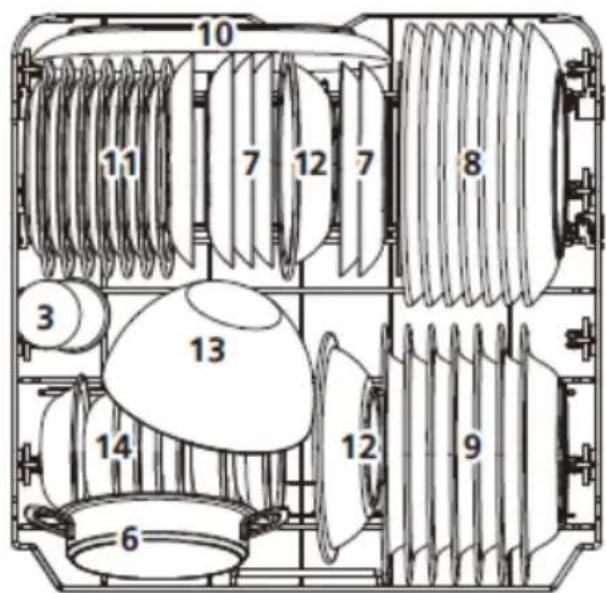

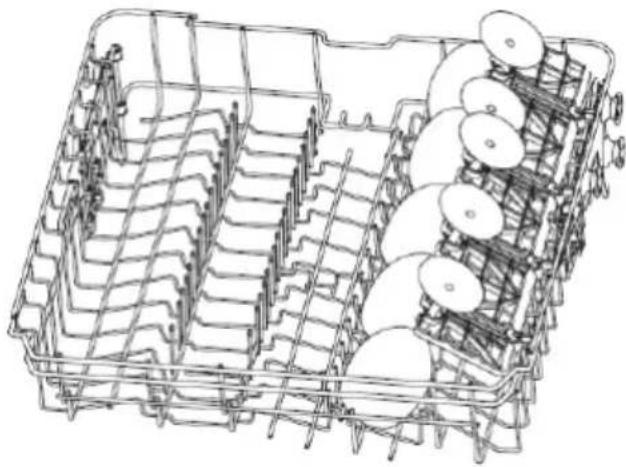

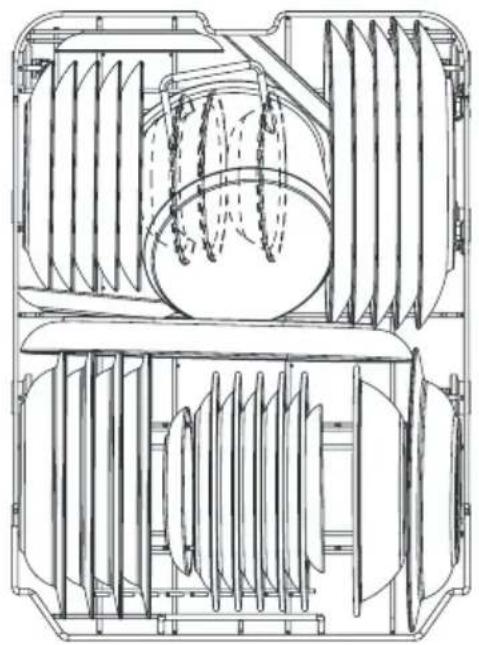

UNTERER GESCHIRRKORB 25

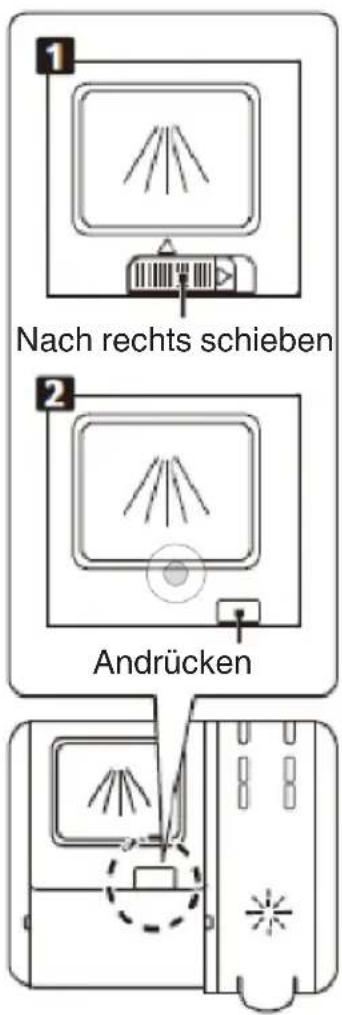

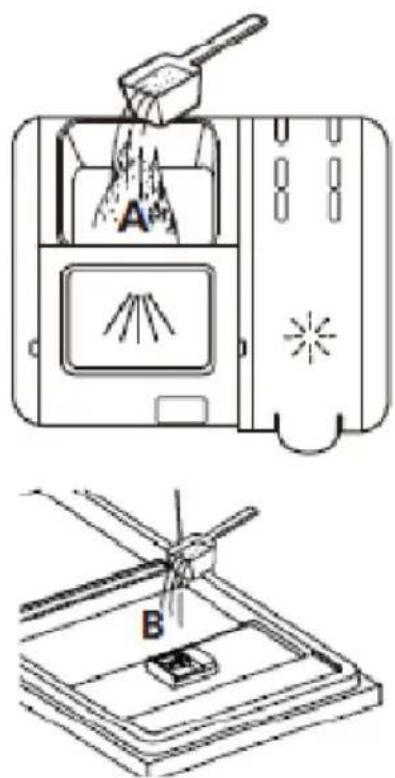

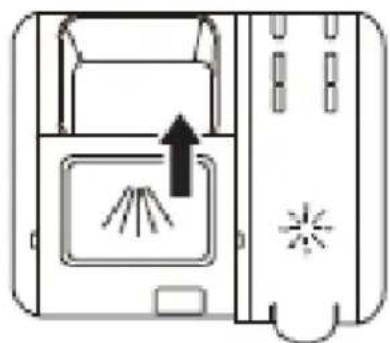

SPULMITTEL EINFULLEN 26

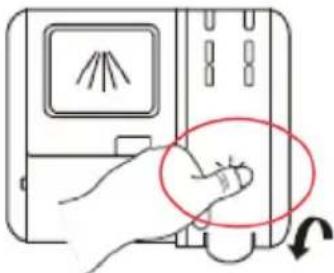

FULLEN DES KLARSPULBEHALTERS UND AUSWAHL DER EINSTELLUNGEN 27

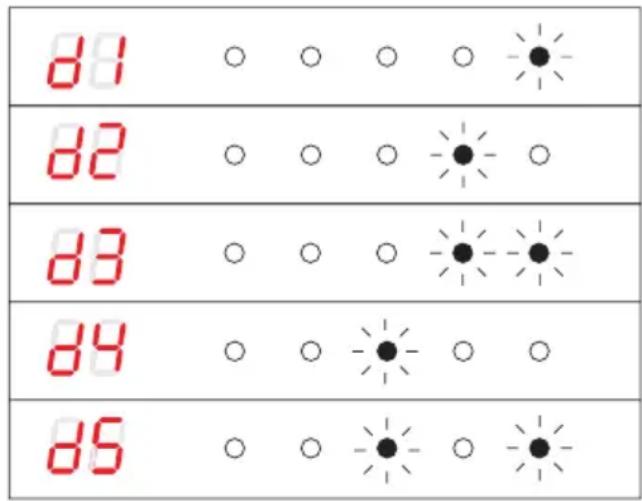

EINSTELLEN DES KLARSPULERBEHALTERS 28

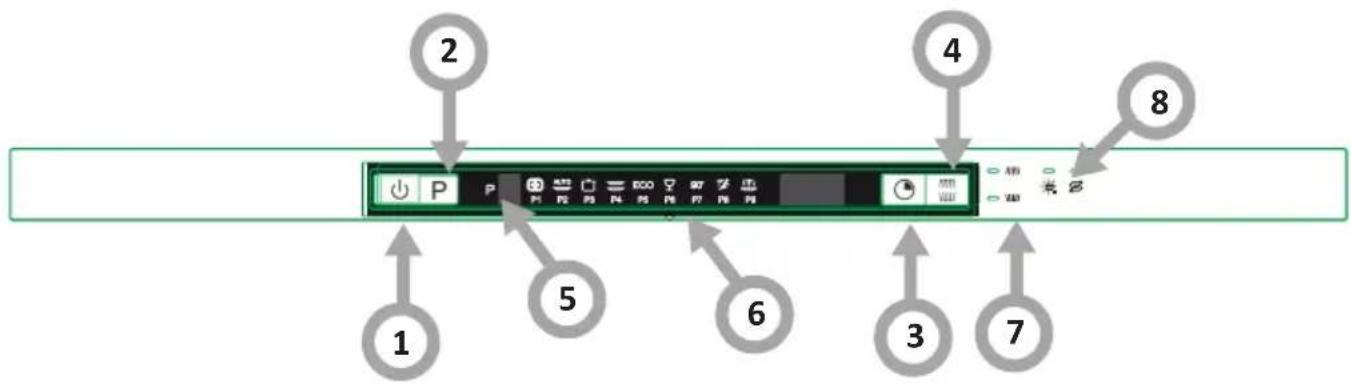

EINSCHALTEN DES GERATS UND PROGRAMMWAHL 29

EINSCHALTEN DES GERATS 29

PROGRAMMWECHSEL 29

EINRAUMEN VON GESCHIRR WAHREND DES SPULVORGANGS 29

NACH DEM ENDE DES SPULPROGRAMMS 30

GLASHALTER (NUR BESTIMMTE MODELLE) 33

GLASHALTER (NUR BESTIMMTE MODELLE) 33

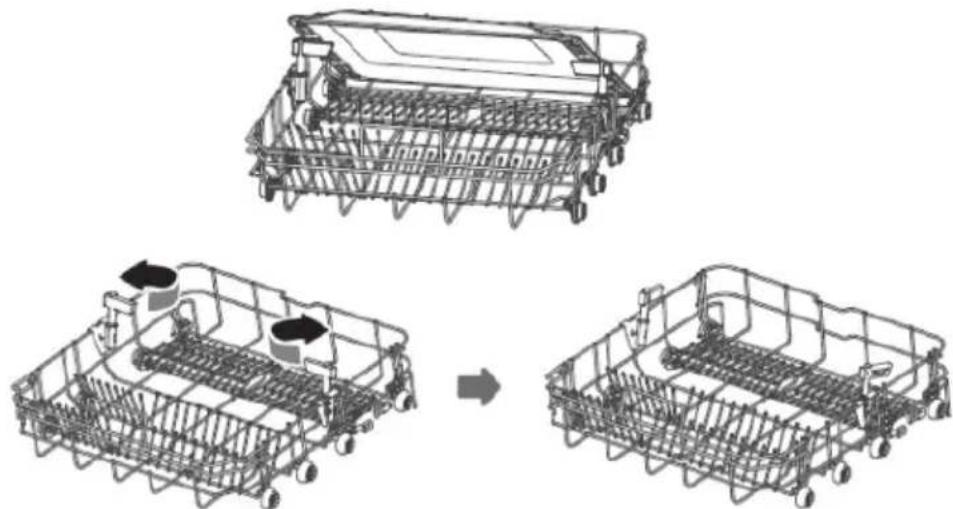

BACKBLECHHALTER (NUR BESTIMMTE MODELLE) 34

BLUE DOT (NUR BESTIMMTE MODELLE) 34

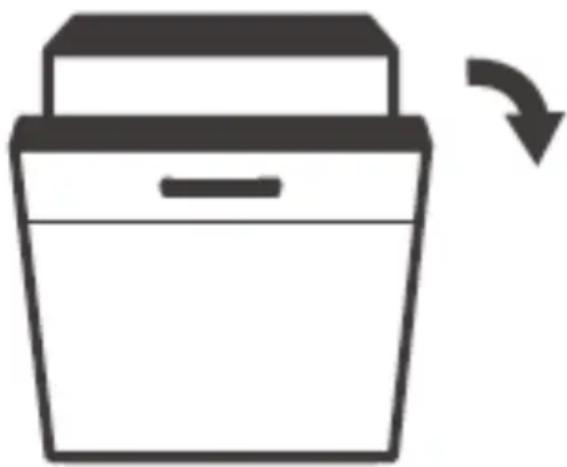

WARNHINWEIS 35

REINIGUNG UND WARTUNG 36

REINIGUNG DER AUSSENFLACHEN 36

REINIGEN DER INNENFLACHEN 36

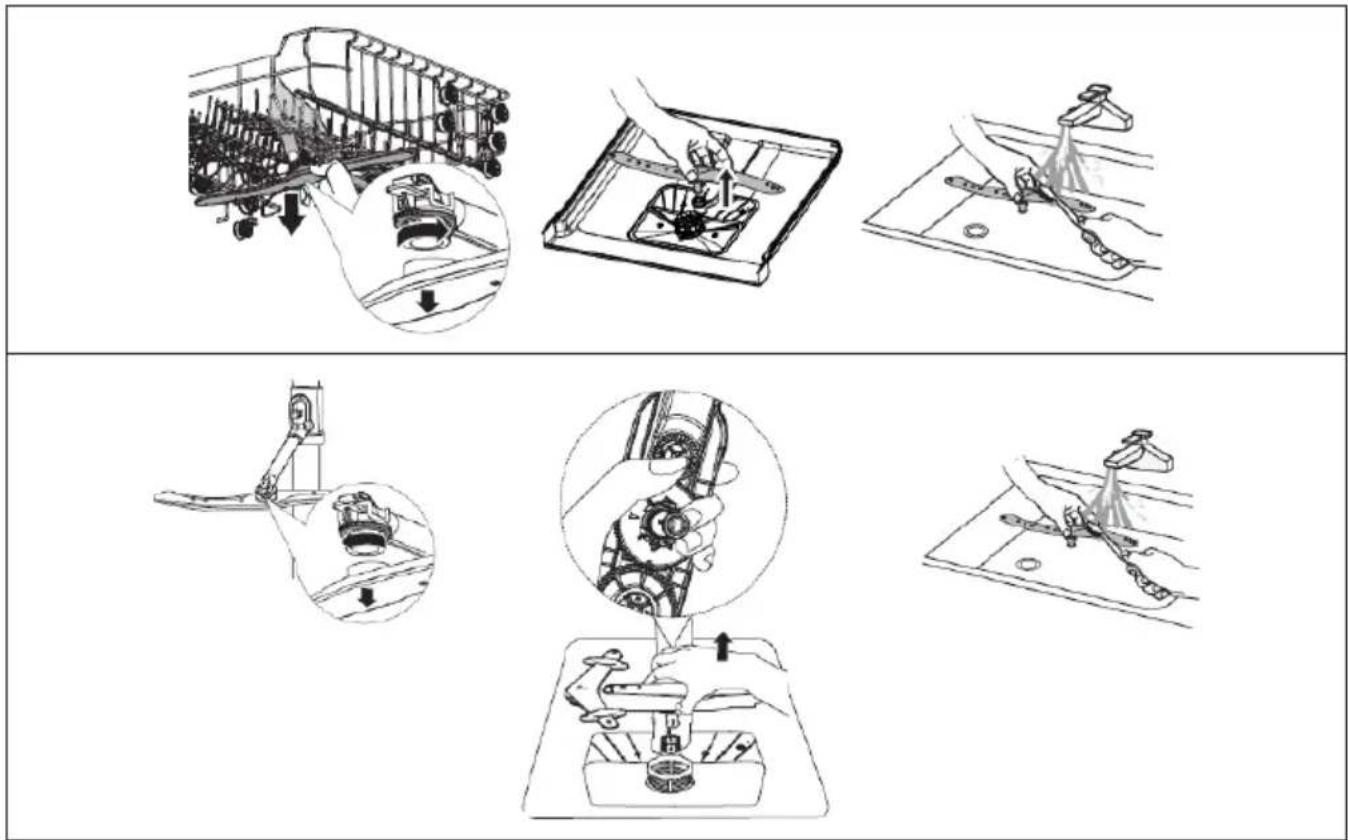

SPRUHARME 37

REINIGUNG DES GESCHIRRSPULERS 38

FEHLERSUCHE 39

EINBAU DES GERÂTS 41

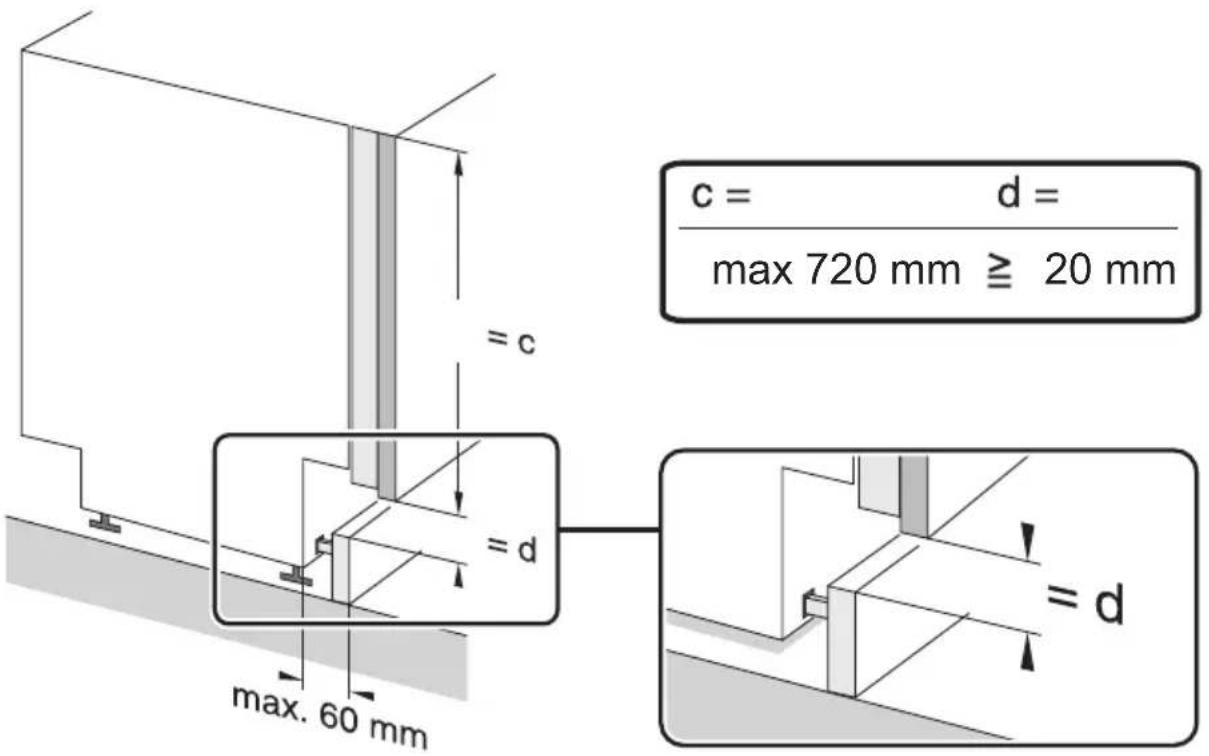

AUFSTELLEN DES GERATS 41

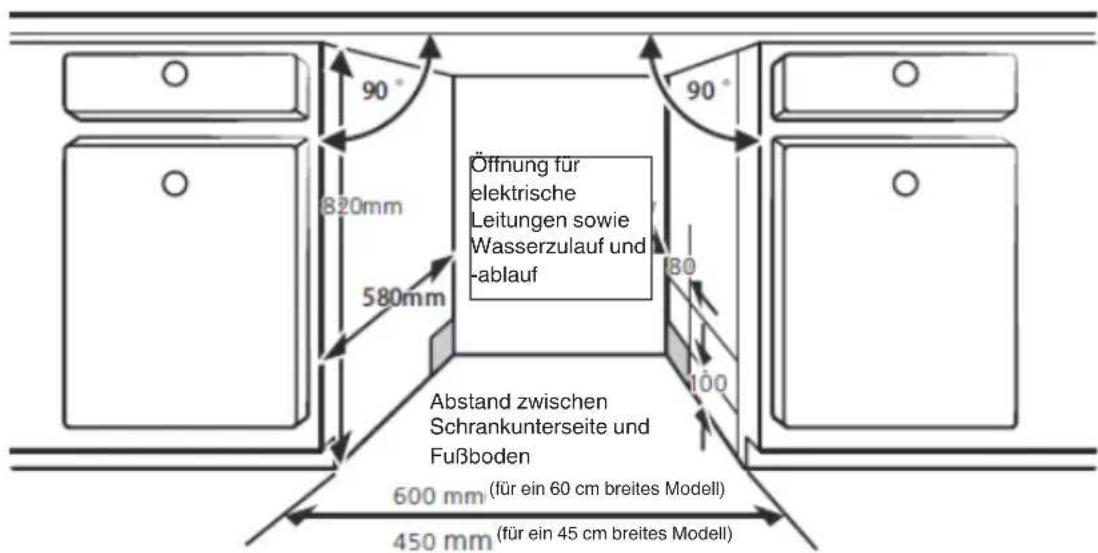

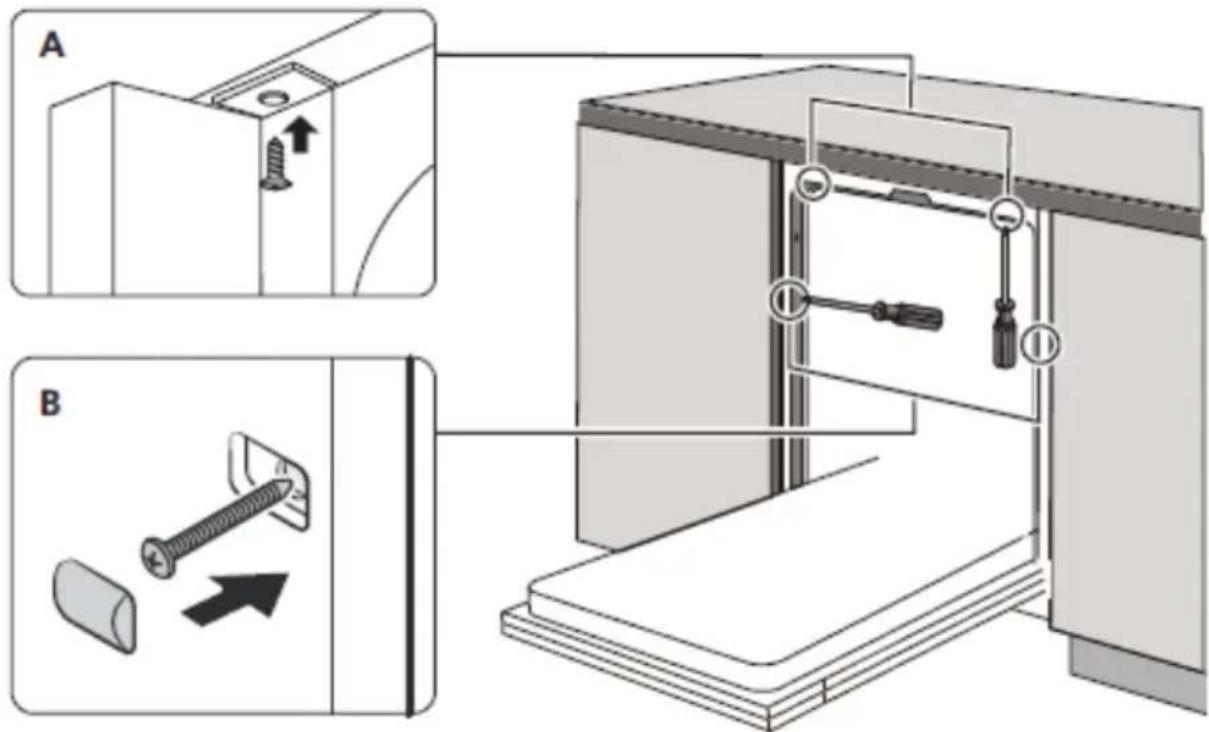

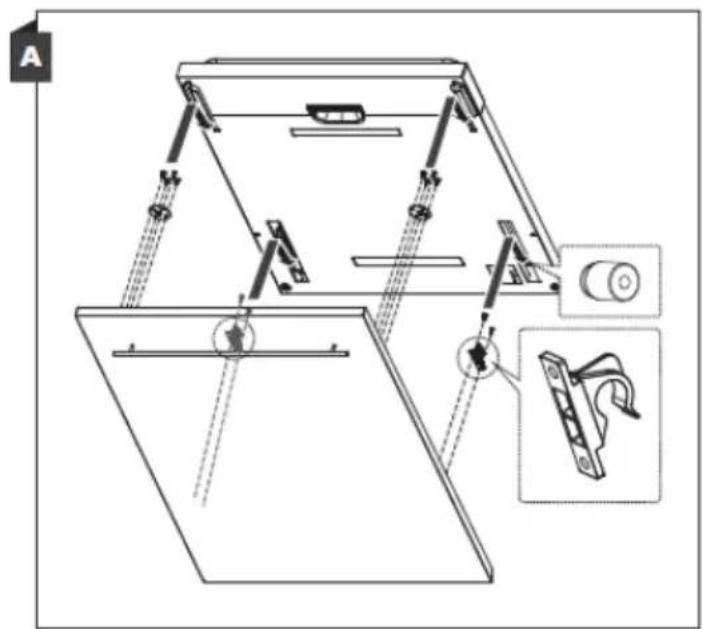

INSTALLATION IM EINBAUSCHRANK 43

TABLETY (NAPR.: „2 V 1“, „3 V 1“ AP.) 101

TABULKA TVRDOSTI VODY 102

SPQTREBA DETERGENTOV 103

NAPLNOVANIA UMYVACKY RIADOM 107

HORNY KÖS 107

SKLADANIE POLIC NA HRNÇEKY/SALKY 107

SKLADANIE.STOJANOV KOŠA 108

TIPY TYKAJUCE SA POUZIVANIA KOSA: 108

DOLNY KOS 109

NAPLNOVANIE ZASOBNIKA (DAVKOVACA) UMYVACIEHO PROSTRIEDKU 110

NAPLNOVANIE DAVKOVACE LESTIACEHO PRIPRAVKU A VOLBA NASTAVENIA 111

NASTAVENIE DÁVKOVANIA LEŠTIDLA 112

ZAPÍNANIE ZARIADENIA A VOL'BA PROGRAMU 113

Sehr geehrter Kunde,

Von heute an werden Ihre alltäglichen Pflichten einfacher denn je. Dieses Gerät ist eine Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten Effizienz. Nachdem Sie diese Bedienungsanleitung gelesen haben, ist die Bedienung des Gerätes kein Problem mehr.

Bevor das Gerät das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken gründlich auf deren Sicherheit und Funktionalitäten an Prüfständen überprüft.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Bedienungsanleitung aufmerksam durch. Befolgen Sie die darin stehenden Hinweise, vermeiden Sie verschiedene Bedienfehler. Diese Bedienungsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der Hand ist.

Zur Vermeidung möglicher Unfälle befolgen Sie die in der Bedienungsanleitung stehenden Hinweise genau.

Mit freundlichen Grüßen

FAGOR

ELECTRODOMÉSTICO

WICHTIGE SICHERHEITSHINWEISE

Vor. dem Aufstellen

• Überprüfen Sie Ihr Gerät auf Transportschäden. Nehmen Sie ein beschädigtes Gerät nicht in Betrieb und benutzen Sie es auch nicht. Fragen Sie im Zweifelsfall beim Verkäufer nach.
• Bitte lesen Sie unbedingt die ganze Bedienungs- und Installationsanleitung vor dem Anschließen des Geschirrspülers an die Stromversorgung und vor der ersten Inbetriebnahme sorgfältig durch. Die folgenden Hinweise dienen zum Vermeiden von Unfallrisiken und zum Vermeiden von Schäden am Gerät. Bewahren Sie die Dokumentation des Geschirrspülers zur ordnungsgemäßen Benutzung und zum späteren Nachschlagen an einem sicheren Ort auf.
• Diese Bedienungsanleitung ist für mehrere Geräteausführungen konzipiert, so dass nicht alle hier aufgeführten Ausstattungsmerkmale des Geräts Ihr Gerät betreffen können.

Vor der ersten Inbetriebnahme

- Beachten Sie hierzu die folgenden Anweisungen zur Installation.

- Beauftragen Sie eine Elektrofachkraft mit der Installation des Erdungssystems.

- Für Schäden, die durch Gebrauch eines nicht geerdeten Geräts entstanden sind, übernimmt der Hersteller keine Haftung.

- Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typenschild angegebenen Daten mit den Angaben Ihrer Stromversorgung übereinstimmen.

- Bei der Installation muss der Geschirrspüler vom Netz getrennt sein.

- Benutzen Sie immer den Originalstecker, der mit der Maschine zusammen geliefert wird.

- Der Anschluss des Gerätes darf nicht über ein Verlängerungskabel erfolgen. Verlängerungskabel gewähren nicht die nötige Sicherheit (z.B. Überhitzungsgefahr).

- Nach dem Aufstellen des Gerätes muss der Netzstecker frei zugänglich sein.

Bei Kindern im Haushalt

- Dieses Gerät kann von Kindern ab einem Alter von acht (8) Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

- Kinder unter dem 3. Lebensjahr sollten sich nicht in der Nähe des Geräts aufhalten, es sei denn, sie bleiben unter Aufsicht.

- Lassen Sie Kinder nicht mit dem Geschirrspüler spielen.

- Reinigungsmittel können Verätzungen in Augen, Mund und Rachenraum verursachen. Beachten Sie die Sicherheitshinweise der Reinigungsmittelhersteller.

- Lassen Sie Kinder nicht unbeaufsichtigt, während das Gerät geöffnet ist. Es könnten sich noch Reste vom Reiniger in der Maschine befinden.

- Das Wasser im Geschirrspüler ist kein Trinkwasser. Verätzungsgefahr.

- Beim Offnen der Tür während des Spülvorgangs ist wegen der hohen Wassertemperatur besondere Vorsicht geboten.

- Legen Sie lange und spitze Gegenstände (z.B. Servicegabel, Brotmesser) immer mit der Spitze nach unten in den Besteckkorb oder flach auf den oberen Geschirrkorb, um mögliche Verletzungen zu vermeiden.

Beim täglichen Einsatz

- Verwenden Sie Ihr Gerät ausschließlich im Haushalt für den bestimmungsgemäßen Gebrauch: das Spülen von Haushaltsgeschirr.

- Benutzen Sie in der Maschine keine chemischen Lösungsmittel; es besteht Explosionsgefahr.

• Setzen und stellen Sie sich, und auch keine anderen Lasten auf die geöffnete Tür. Das Gerät kann kippen.
• Offnen Sie nicht die Tür, während die Maschine läuft. Heißes Wasser oder Dampf kann entweichen.
• Lassen Sie die Türe nicht offen stehen, es erhöht die Unfallgefahr.
• Beim Spülen von Geschirr in einem Haushaltsgeschirrspüler wird während der Gebrauchsphase normalerweise weniger Energie und Wasser verbraucht, als beim Spülen von Hand.

Bei Störfällen

- Reparaturen und Eingriffe dürfen nur von qualifizierten Fachkräften des Kundendienstes durchgeführt werden. - Trennen Sie bei Störungen und Reparaturen das Gerät vom Netz:

• Ziehen Sie den Netzstecker,

- Schalten Sie die Sicherung ab.

- Ziehen Sie den Netzstecker nicht an der Anschlussleitung, sondern am Stecker. Drehen Sie den Wasserhahn ab.

Empfehlungen:

- Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität wird zum Sparen von Energie und Wasser beigetragen.

- Um Strom und Wasser zu sparen, entfernen Sie grobe Speisereste, bevor Sie das Geschirr einräumen. Starten Sie den Geschirrspüler nur dann, wenn er voll geladen ist.

- Kein Geschirr mit Speiseresten ins Gerät einladen.

- Das Vorspülen nehmen Sie nur bei Bedarf in Anspruch.

- Räumen Sie Schüssel, Gläser und Becher mit dem Boden nach oben ein.

- Räumen Sie kein Geschirr ein, das für Geschirrspüler nicht geeignet ist und überladen Sie das Gerät nicht.

- Das Geschirr sollte nicht per Hand vorgespült werden, da dadurch unnötig Wasser und Energie verschwendet wird.

Was nicht in den Geschirrspüler darf

• Aschenbecher, Geschirr, das mit Kerzenresten, Reinigungspasten, Farben, Chemikalien verschmutzt ist, Eisenlegierungen enthält;
• Bestecke mit Holz-, Horn-, Elfenbein- oder Perlmuttgriffen; geklebte Geschirr- oder Besteckteile, mit Reibmitteln, Säuren oder Basen verunreinigte Gegenstände.
• Nicht hitzebeständige Kunststoffteile, Kupfer- oder Zinngegenstände;
• Gegenstände aus Aluminium und Silber (sie können sich verfärben oder matt werden).
• Empfindliche Dekorgläser und Porzellanteile, weil sie selbst nach dem ersten Spülen verblassen; manche Kristallartikel, weil sie im Laufe der Zeit ihren Glanz verlieren, geklebtes hitzebeständiges Besteck, Bleikristallgläser, Schneidebretter, Gegenstände aus synthetischen Fasern;
• Gegenstände, die wie Schwämme und Haushalts- tücher Wasser aufsaugen, sind für Geschirrspüler nicht geeignet. Achten Sie künftig beim Kauf von neuen Geschirrteilen auf die Eignung für den Geschirrspüler.
• Der Mindestzeitraum, für den zur Reparatur des Geräts erforderlichen Ersatzteile erhältlich sind, beträgt je nach Art und Zweck des Ersatzteils 7 oder 10 Jahre und entspricht der Verordnung (EU) 2019/2022 der Kommission.
  • Die Ersatzteilliste und das Bestellverfahren finden Sie auf den Websites des Herstellers, des Einführers und des Vertragshändlers.
• Weitere Informationen über das Produkt bietet die EU-Produktdatenbank EPREL auf der Website https://eprel.ec.europa.eu. Sie finden die Informationen, indem Sie den QR-Code auf dem Energieetikett scannen oder das auf dem Energie-etikett angegebene Produktmodell in die EPREL-Suchmaschine auf der Website https://eprel.ec.europa.eu/ eingeben.

AUSPACKEN

Das Gerät wird gegen Transportschäden geschützt. Nach dem Auspacken sind die Verpackungsmaterialien so zu entsorgen, dass dadurch kein Risiko für die Umwelt entsteht.

Alle Materialien, die zur Verpackung verwendet werden, sind umweltverträglich,

können hundertprozentig wiederverwertet werden und sind mit entsprechendem Symbol gekennzeichnet.

Hinweis! Die Verpackungsmaterialien (Polyethylenbeutel, Styroporstücke usw.) sind beim Auspacken außer Kinderreichweite zu halten.

ENTSORGUNG VON ALTGERÄTEN

Dieses Gerät wurde gemäß der Europäischen Richtlinie 2012/19v/EG. Eine solche Kennzeichnung informiert darüber, dass dieses Gerät nach dem Ablauf des Nutzungszeitraumes nicht zusammen mit anderen Hausabfällen entsorgt werden darf. Der Benutzer ist verpflichtet, das Gerät an einem Sammelpunkt für verschlissene elektrische und elektronische Geräte abzugeben. Die für die Geräteammlung zuständigen Einheiten, darunter lokale Sammelpunkte, Geschäfte und gemeindeeigene Einheiten, bilden ein entsprechendes System, welches die Abgabe dieses Gerätes ermöglicht.

Die richtige Vorgehensweise mit Elektro- und Elektronikschrott trägt zur Verhinderung schädlicher Folgen für die menschliche Gesundheit und die natürliche Umwelt bei, die aus der Anwesenheit von Schadstoffen sowie einer falschen Lagerung und Weiterverarbeitung solcher Materialien folgen.

MONTAGEANLEITUNG

Aufstellen des Geschirrspülers

• Wählen Sie einen geeigneten Standort für Ihren Geschirrspüler, damit Sie das Geschirr leicht ein- und ausräumen können.
  • Die Maschine darf nicht in Räumen angeschlossen werden, in denen die Temperaturen unter 0° Celsius fallen kann.
• Vor der Installation packen Sie das Gerät aus, indem Sie die Warnungen auf der Verpackung beachten.
• Beim Tragen halten Sie das Gerät nicht an der Tür oder am Bedienfeld.

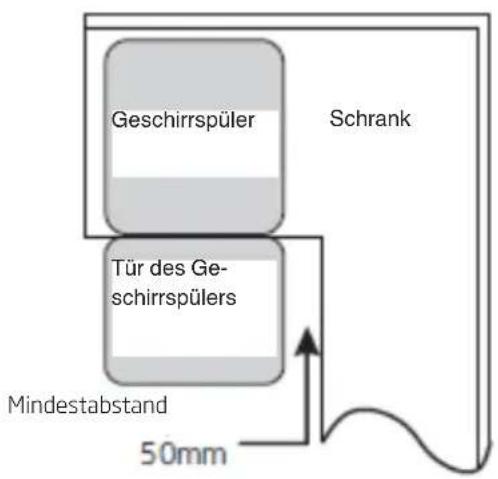

• An allen Seiten sorgen Sie für einen gewissen Freiraum, damit Sie beim Reinigen einen bequemen Zugang zum Geschirrspüler haben.
• Vergewissern Sie sich, dass der Zulauf- und Ablaufschlauch bei der Aufstellung des Geschirrspülers nicht eingequetscht wurde. Vergewissern Sie sich auch, daß das Gerät nicht auf dem Netzkabel steht.

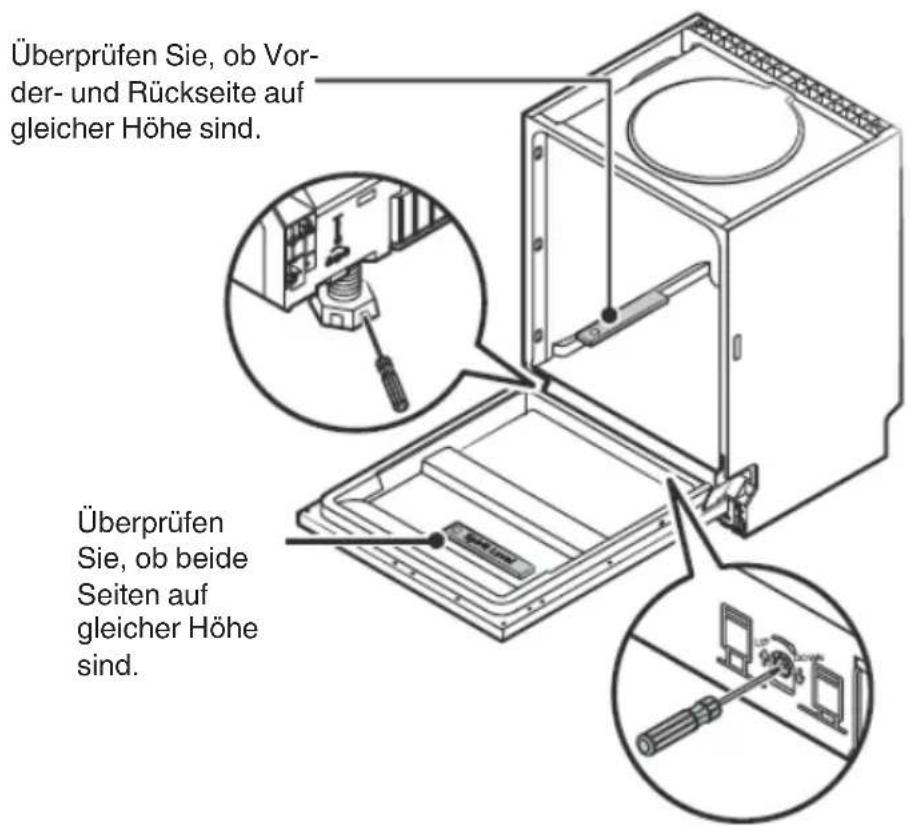

• Bodenunebenheiten können mittels der Schraubfüße ausgeglichen werden. Bei richtiger Aufstellung lässt sich die Tür problemlos öffnen und schließen.
• Wenn sich die Tür des Geschirrspülers nicht richtig schließen lässt, prüfen, Sie ob das Gerät auf dem Fußboden stabil steht; wenn nicht, stellen Sie es mittels der Schraubfüße richtig ein.

Wasseranschluss

Vergewissern Sie sich, dass die interne Hydraulikanlage für die Installation des Geschirrspülers geeignet ist. Außerdem wird empfohlen, dass ein Einsatzieb am Eingang des Wasseranschlusses in der Wohnung oder im Haus eingesetzt wird, damit Sie die Beschädigung des Gerätes durch Verschmutzungen (Sand, Lehm, Rost usw.), die manchmal mit dem Wasser aus dem Wasserversorgungsnetz oder aus der internen Installation kommen, vermeiden können; dadurch vermeiden Sie Gelbwerden und Entstehung von Ablagerungen nach dem Spülen.

Zulaufschlauch

Verwenden Sie den Zulaufschlauch vom alten Geschirrspüler nicht. Verwenden Sie den neuen Zulaufschlauch, der zusammen mit dem Gerät geliefert wurde. Vor dem Anschließen spülen Sie den Zulaufschlauch von Innen mit Wasser aus. Schließen Sie den Zulaufschlauch direkt an einen Wasserhahn an. Der Wasserdruck in der Versorgungsanlage sollte mindestens 0,03 MPa und maximal 1 MPa betragen. Wenn der Wasserdruck 1 MPa übersteigt, muss vor dem Geschirrspüler ein Druckminderventil eingebaut werden. Nach dem Anschließen öffnen Sie ganz das Ventil und überprüfen Sie die Dichtheit des Anschlusses. Schließen Sie aus Sicherheitsgründen nach jedem Spülvorgang den Wasserhahn.

HINWEIS: Einige Geschirrspülermodelle verfügen über einen Zulaufschlauch mit Aquastop. Bei Einsatz von Aquastop kommt gefährliche Spannung vor. Schneiden Sie die Wasserzuführung Aquastop nicht durch. Lassen Sie nicht zu, dass die Wasserzulaufleitung einrollt oder knickt. Hinweis! Schließen Sie aus Sicherheitsgründen nach jedem Spülvorgang den Wasserhahn.

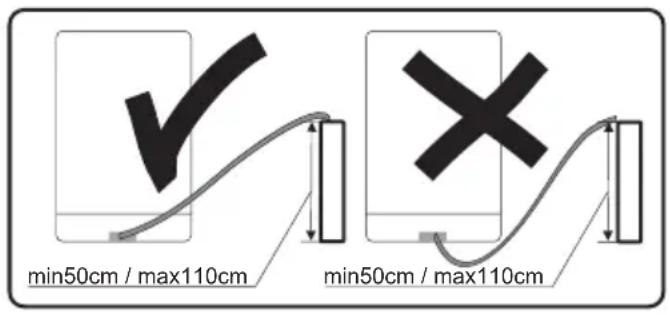

Ablaufschlauch

Der Ablaufschlauch kann direkt an den Wasserabfluss oder an den Wasserführungen am Spülbecken angeschlossen werden. Das Wasser kann auch direkt über das Spülbecken abgeleitet werden. Dazu ist ein spezieller Bogengriff für die Führung des Ablaufschlauchs zu verwenden, so daß dieser über die Spülbeckenkante eingehängt werden kann. Der Anschluss sollte auf einer Höhe von mindestens 50cm und höchstens 110cm über dem Fußbodenniveau erfolgen.

Wenn man einen längeren Ablaufschlauch als 4 m verwendet, kann das Geschirr verschmutzt bleiben. Dafür übernimmt der Hersteller keine Haftung.

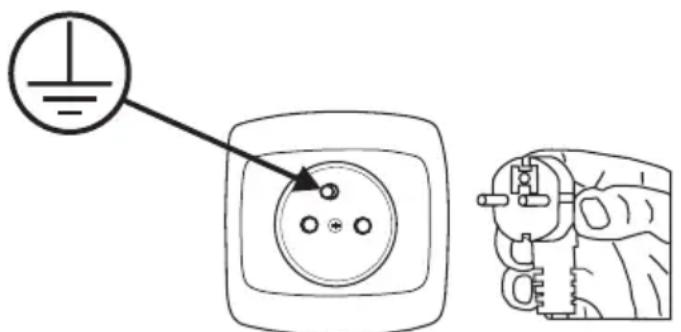

Elektrischer Anschluss

Den Stecker mit Erdung schließen Sie an die geerdete Steckdose im Stromnetz mit einer entsprechenden Spannung an. Wenn die Erdunginstallation nicht vorhanden ist, müssen Sie einen qualifizierten Elektriker mit dessen Ausführung beauftragen. Sollten Sie das Gerät ohne Erdung in Betrieb nehmen, übernimmt der Hersteller keine Haftung für die entstandenen Schäden.

• Die interne Installation muss mit der Sicherung 10-16 A ausgerüstet sein.
• Die Stromversorgung des Gerätes muss aus dem Stromnetz mit einer Wechselspannung 220-240V/50Hz erfolgen.
- Verwenden Sie immer den mit dem Gerät gelieferten Stecker samt Gehäuse. Die Inbetriebnahme des Gerätes bei niedriger Spannung führt zur Verschlechterung der Spülqualität und kann Schäden am Gerät verürsachen.
- Der Wechsel des Netzkabels darf ausschließlich durch einen autorisierten Kundendienst oder durch einen qualifizierten Elektriker erfolgen. Werden diese Grundsätze nicht befolgt, kann es zu einem Unfall kommen.
- Aus Sicherheitsgründen Ziehen Sie den Netzstecker immer nach dem Spülvorgang aus der Steckdose.
- Um Stromschläge zu vermeiden, ziehen Sie den Netzstecker aus der Steckdose nie mit nassen Händen.
- Beim Trennen des Geräts von der Netzversorgung ziehen Sie immer am Stecker. Ziehen Sie den Netzstecker nicht an der Anschlussleitung.

VORBEREITUNG DES GERÄTES ZUM GEBRAUCH

Vor dem ersten Gebrauch

• Vergewissern Sie sich vor Inbetriebnahme, dass die auf dem Typenschild angegebenen Daten mit den Angaben Ihrer Stromversorgung übereinstimmen.
• Entfernen Sie alle Verpackungsmaterialien aus dem l'Innenraum des Gerätes.
• Bereiten Sie den Wasserenthärter vor.
• Füllen Sie den Behälter mit Wasser und geben Sie dann ca. 1,5 kg Spezialsalz (für Geschirrspüler) in den Salzbehälter.
• Füllen Sie den Klarspüler in den Behälter ein.

Bedeutung der Entkalkung von Wasser

Damit der Geschirrspüler gut spülen kann, braucht er weiches Wasser (mit einem niedrigen Calciumgehalt). Sonst lagert sich auf dem Geschirr und im Inneren des Gerätes weißer Kalk ab. Dies kann die Qualität des Spülens, Trocknens und Klarspülens beeinträchtigen. Wenn das Wasser durch das Enthärtungssystem durchfließt, werden die für die Wasserhärte verantwortlichen Ionen beseitigt und das Wasser ist entsprechend weich, um die besten Spülergebnisse zu erzielen. Je nach dem Grad der Wasserhärte lagern sich die für die Wasserhärte verantwortlichen Ionen schnell innerhalb des Enthärtungssystems ab. Aus diesem Grunde muss das Enthärtungssystem aufgefrischt werden, damit es bei weiteren Spülvorgängen genauso effizient arbeitet. Zu diesem Zweck wird das Geschirrspülersalz verwendet.

Salz einfüllen

Verwenden Sie ausschließlich Regeneriersalz für Geschirrspüler.

Alle anderen Salzarten, die nicht für Geschirrspüler bestimmt sind, einschließlich Speisesalz, beschädigen den Wasserenthärter. Bei Beschädigungen infolge der Verwendung von ungeeignetem Salz entfällt die Herstellergarantie und für die entstandenen Schäden wird keine Haftung übernommen.

Füllen Sie das Salz vor dem Einschalten des Spülvorgangs nach.

So bleiben keine Salzkörner und kein salziges Wasser am Boden des Geräts zurück, wo sie andernfalls Korrosion verursachen könnten.

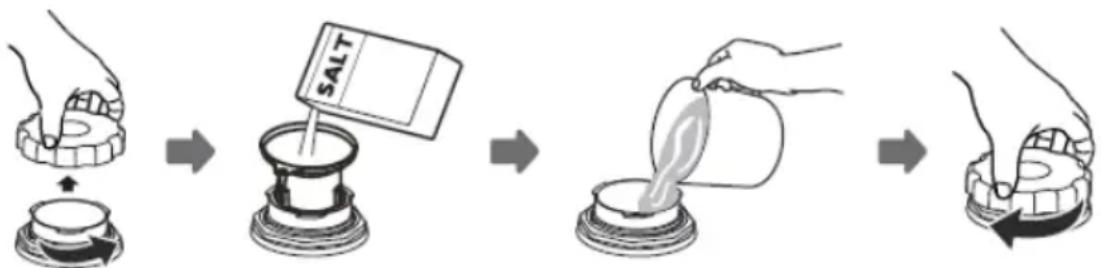

1. Nehmen Sie den unteren Korb aus dem Gerät und drehen Sie den Deckel des Behälters ab.
2. Stecken Sie das Ende des Trichters (im Liefersatz enthalten) in die Öffnung und schütten Sie ca. 1,5kg Salz ein.
3. Füllen Sie den Salzbehälter mit Wasser auf. Wenn etwas Wasser aus dem Salzbehälter ausläuft, ist das normal.

4. Drehen Sie dann wieder den Deckel auf den vollen Behälter.

5. Nach dem Auffüllen des Salzbehälters erlischt die Salzanzeige.

6. Starten Sie gleich nach dem Auffüllen des Salzbehälters ein Spülprogramm (am besten ein Schnellprogramm). Andernfalls kann das Salzwasser die Filter, die Pumpe oder andere wichtige Geräteteile beschädigen. Solche Schäden fallen nicht unter die Garantie.

HINWEIS:

• Der Salzbehälter muss aufgefüllt werden, wenn die Salzanzeige () am Bedienpanel aufleuchtet. Je nachdem, wie schnell sich das Salz auflöst, kann die Salzanzeige nach dem Auffüllen des Behälters noch weiter leuchten.
• Bei Bedienpanels ohne Anzeige (in einigen Modellen) muss anhand der Anzahl der Spülvorgänge eingeschätzt werden, wann der Behälter aufgefüllt werden muss.
• Wird beim Nachfüllen Salz verstreut, sollte das Einweichprogramm oder
• Das Schnellprogramm eingeschaltet werden.
• Verwenden Sie ausschließlich Regeneriersalz für Geschirrspüler.

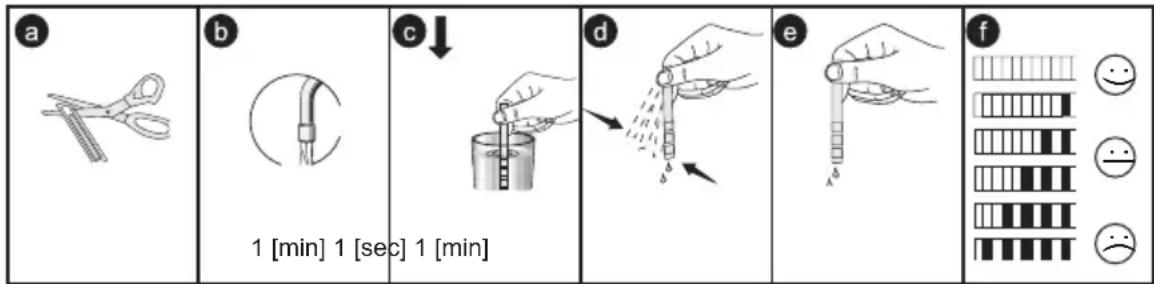

Teststreifen

Die Effizienz des Spülens im Geschirrspüler hängt von der Wasserhärte ab. Daher ist das Gerät mit einem System ausgerüstet, mit dem die Wasserhärte gesenkt wird. Die Effizienz des Spülens im Geschirrspüler steigt nach der richtigen Einstellung des Systems. Um den Grad der Wasserhärte in Ihrer Umgebung zu prüfen, setzen Sie sich bitte mit dem Wasserversorgungswerk in Verbindung oder ermitteln Sie den Grad der Wasserhärte mit dem Teststreifen (falls vorhanden).

Mehrzweckspülmittel (z. B.: „2 in 1“, „3 in 1“ usw.)

Es gibt drei Arten von Spülmitteln:

1. Auf Phosphatbasis mit Chlor.

2. Auf Phosphatbasis ohne Chlor,

3. Ohne Phosphat und Chlor.

Die neuesten Tabs sind gewöhnlich phosphatfrei. Da Phosphate was serenthärten-de Eigenschaften aufweisen, wird empfohlen, trotzdem. Salz in den Behälter einzufüllen, selbst wenn die Wasserhärte 6°dH beträgt. Im Falle von hartem Wasser können, wenn ein phosphatfreies Spülmittel verwendet wird, am Geschirr und Gläsern weiße Flecken auftreten.

Dem kann man vorbeugen, indem man die Menge des Spülmittels erhöht. Chlorfreie Spülmittel weisen eine schwächere weichmachende Wirkung auf. Speisereste können nicht gründlich entfernt werden. Man sollte ein Spülprogramm mit einer höheren Spültemperatur wählen.

Im Allgemeinen liefern Mehrzweckspülmittel nur unter speziellen Anwendungsbedingungen befriedigende Ergebnisse. Diese Spülmittel enthalten den Klärspüler und/oder das Salz in bestimmten Mengen. Allerdings wird es bei Mehrzweckspülmitteln empfohlen, das Regenerationssalz zu verwenden.

Darauf müssen Sie achten, wenn Sie Produkte dieser Art verwenden:

• Prüfen Sie immer die Zusammensetzung des verwendeten Spülmittels und ob es sich dabei um ein Mehrzweckspülmittel handelt.
• Prüfen Sie, ob das verwendete Spülmittel dem Härtegrad des Leitungswassers, das im Geschirrspüler zum Einsatz kommt, entspricht.
• Befolgen Sie die Hinweise auf der Produktverpackung.
• Wenn Sie das Spülmittel in Form von Tabs verwenden, legen Sie es nie in den Besteckkorb. Legen Sie die Tabs immer in den Behälter für das Spülmittel.
• Die Verwendung dieser Spülmittel liefert gute Ergebnisse nur bei manchen Anwendungsarten. Bei Verwendung dieser Spülmittel setzen Sie sich mit deren Herstellern in Verbindung und erfragen Sie entsprechende Anwendungsbedingungen.
• Sind die Spülergebnisse bei Verwendung von Spülmitteln „2 in 1“ oder „3 in 1“ oder ähnlichen Produkten nicht befriedigend (Kalk - und Wasserflecken am Geschirr, wenden Sie sich an den Hersteller des Spülmittels. Diese bereits dosierten Kompaktmittel lassen sich nicht ohne Weiteres individuell an Geschirrart, Verschmutzungsgrad und sonstige Spülfaktoren anpassen. Beanstandungen durch den Einsatz von Mehrzweckspülmittlen sind von der Garantie des Geschirrspülers ausgeschlossen.

Anwendungsempfehlung: Für bestmögliche Spülergebnisse mit Mehrzweckspülmitteln geben Sie Salz und Klarspüler in den Geschirrspüler und stellen Sie die Wasserhäte und die Menge des Klarspülers auf die unterste Stufe ein.

Die Löslichkeit des Spülmittels in Form von Tabs verschiedener Hersteller kann hinsichtlich der Temperatur und der Zeit unterschiedlich sein. Daher wird es nicht empfohlen, Spülmittel in Form von Tabs für kurze Spülprogramme zu verwenden. Bei Kurzprogrammen benutzen Sie grundsätzlich Spülmittel in Pulverform.

Bewahren Sie die Spülmittel an einem trockenen und kühlen Ort auf und halten Sie Kinder von den Spülmitteln fern. Füllen Sie den Behälter mit dem Spülmittel direkt vor Einschalten des Gerätes auf.

Warnung: Bei bisher nicht angetroffenen Problemen nach der Verwendung eines Mehrzweckspülmittels, wenden Sie sich direkt an den Hersteller des Spülmittels.

Einstellen der Verwendung von Mehrzweckspülmitteln

• Füllen Sie Salz und Klarspüler in die Behälter ein.
• Stellen Sie die Wasserhärte auf die höchste Stufe (6) ein und starten Sie ein Spülprogramm ohne Geschirr.
• Wählen Sie die richtige Wasserhärte.
• Machen Sie entsprechende Einstellungen für den Klarspüler.

Warnung: Verwenden Sie nur Klarspüler, die für Haushaltsgeschirrspüler bestimmt sind. Die Überreste des Klarspülers, die beim Uberfüllen verschüttet wurden, können zur Bildung von Schaum in großen Mengen führen und dadurch verringern sie die Spülqualität. Daher muss die verschüttete Menge des Klarspülers mit einem Tuch weggewischt werden.

Tabelle mit Angaben zur Wasserhärte

Wasserhärte Deutsche Grade dH	Französische Grade dF	Britische Grade dE Wert der Wasserhärte	Salzverbrauch (g/Spülgang)
1 0~5 0~9 0~6 H1 0
2 6-11 10-20 7-14 H2 9
3 12-17 21-30 15-21 H3 12
4 18-22 31-40 22-28 H4 20
5 23-34 41-60 29-42 H5 30
6 35-55 61-98 43-69 H6 60

Liegt die Wasserhärte über den maximalen Werten, die in der Tabelle angegeben werden, oder wenn Brunnenwasser verwendet wird, ist es empfohlen, Filter und Anlagen zur Wasseraufbereitung einzusetzen.

ACHTUNG: Die werkseitigen Geräteeinstellungen sind auf Wasserhärte Grad 3 ausgerichtet.

Schalten Sie das Gerät ein.

Drücken Sie für 5 Sekunden die Programmtaste. Dann haben Sie 60 Sekunden Zeit die Wasserhärte einzustellen.

Drücken Sie erneut die Programmtaste und so oft bis die erforderliche Wasserhärte angezeigt wird. Die Sets ändern sich in der folgenden Reihenfolge:

H1->H2->H3->H4->H5->H6;

Drücken Sie die Ein-/Aus-Taste, um den Einstellmodus zu beenden.

Verbrauch von Spülmitteln

Verwenden Sie ein Spülmittel, das für Hausgeschirrspüler bestimmt ist. Im Handel sind Spülmittel für Hausgeschirrspüler in Pulver-, Gel- und Tablettenform erhältlich. Füllen Sie das Spülmittel in den Behälter vor dem Starten des Geschirrspülers ein. Bewahren Sie die Spülmittel an einem trockenen und kühlen Ort auf und halten Sie Kinder von den Spülmitteln fern.

Überfüllen Sie den Spülmittelbehälter nicht; sonst können zu große Mengen Spülmittel Kratzer an Gläsern und ähnlichem Geschirr verursachen und lösen sich eventuell nicht komplett auf.

Falls Sie mehr Informationen zu dem verwendeten Spülmittel benötigen, setzen Sie sich mit dessen Hersteller direkt in Verbindung.

Standardbeladung und Prüfergebnisse

Oberkorb

1 Tassen

2 Untertassen

3 Gläser

4 Becher

5 Kleiner Topf

6 Ofenformen

7 Dessertteller

8 Speiseteller

9 Suppenteller

10 Ovale Schale

11 Dessertteller aus Melamin

12 Schale aus Melamin

13 Glasschale

14 Dessertschalen

Unterer Korb

Informationen zu den Prüfungen nach der Norm EN 60436

Volumen - 14 Standard-Geschirrsets

Lage des oberen Geschirrkorbs - untere Position

Programm - ECO

Einstellung der Menge des Klarspülers - max

Einstellungen der Wasserhärte -'H3

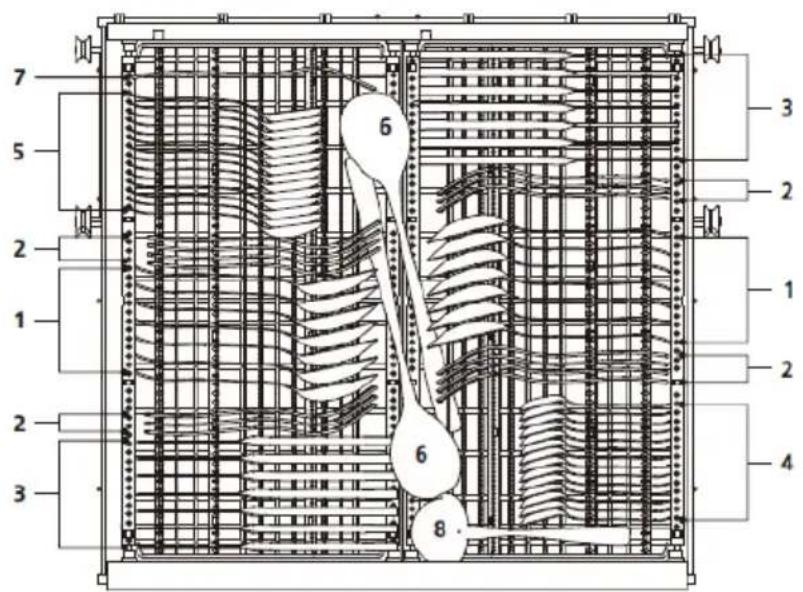

Besteckkorb

Das Besteck sollte in den Besteckkorb und zwar getrennt und in entsprechender Lage eingeräumt Werden. Achten Sie dabei, dass das Besteck nicht übereinander liegt, sonst lassen sich gute Spülergebnisse nicht erreichen.

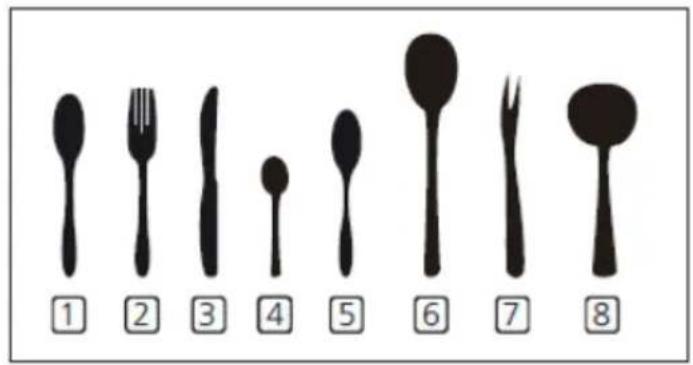

Anzahl Besteck

1 Suppenlöffel

2 Besteck

3 Messer

4 Teelöffel

5 Dessertlöffel

6 Servierlöffel

7 Serviergabeln

8 Saucenlöffel

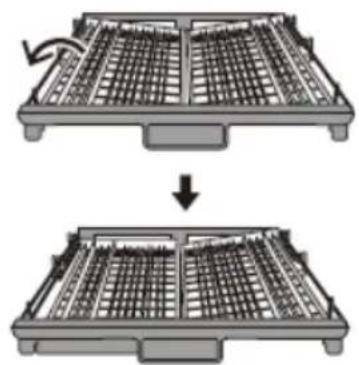

Tipps zur Benutzung des Besteckregals:

Heben Sie das linke Regal an und stellen Sie es in die untere Position. Das linke Regal ist flach und das rechte Regal ist geneig

Heben Sie das rechte Regal an, beide Regale sind flach.

Verschieben Sie die rechte Ablage nach links, die Ablagen überlappen sich.

Nehmen Sie das rechte Regal heraus, nur das linke Regal bleibt übrig.

EINRÄUMEN VON GESCHIRR

Oberer Geschirrkorb

Der obere Geschirrkorb wurde zum Spülen von feinen Arten von Geschirr wie Gläser, Tassen, Teller usw. entwickelt. Das Geschirr, das im oberen Geschirrkorb platziert wird, sollte weniger verschmutzt sein als das Geschirr im unteren Geschirrkorb. Zusätzlich dürfen horizontal lange Gabeln, Messer und Löffel eingeräumt werden. Es ist allerdings darauf zu achten, daß sich die Sprüharme noch drehen lassen.

Herunterklappen der Ablagen für Becher/Tassen

Mit diesen Ablagen lässt sich das Volumen des oberen Geschirrkorbs erweitern. Auf den Ablagen können Gläser und Becher platziert werden. Um im Korb mehr Platz für höhere Gegenstände zu schaffen, können Sie die Tassenablage hochklappen. So können höhere Gläser durch die Ablage gestützt werden. Wird die Ablage nicht gebraucht, kann sie auch herausgenommen werden.

Einklappen der Korbständer

Die Stäbe dienen zum Abstützen der Teller. Sie können eingeklappt werden, um mehr Platz für große Gefäße zu schaffen. Je nach Modell kommt Art 1 oder Art 2 zur Anwendung.

Hinweise für die Benutzung des Korbs:

Der obere Korb kann leicht in der Höhe verstellt werden, um höhere Gefäße in den oberen oder unteren Korb räumen zu können.

Verstellen des oberen Korbs:

1. Ziehen Sie den Oberkorb vor.
2. Legen Sie die Klipse am Schienenende auf der rechten und auf der linken Seite seitlich um.

1. Ziehen Sie den Korb heraus und führen entweder die oberen oder unteren Führungsrollen in die Schienen ein.
2. Zur Fixierung des Oberkorbs legen Sie die Klipse wieder um.

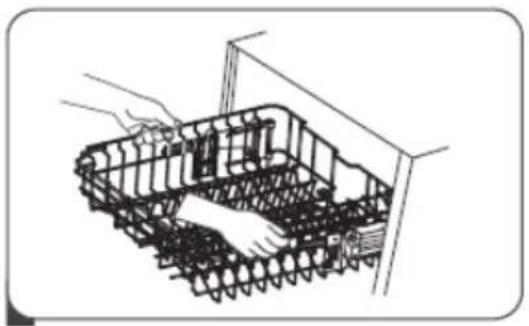

Art 2:

1. Um den Korb in die obere Position zu bringen, heben Sie ihn an, bis er sich an beiden Seiten auf derselben Höhe befindet. Vergewissern Sie sich, dass er gut auf den Schienen befestigt ist.
2. Um den Korb zu senken, drücken Sie ihn an den Griffen nach unten und lassen Sie ihn los.

Unterer Geschirrkorb

Der untere Geschirrkorb ist für Teller, Schüssel, Töpfe usw. bestimmt. Vergewissern Sie sich, dass das Geschirr im unteren Geschirrkorb den Sprüharm nicht blockiert und dieser sich ungehindert drehen kann. Der untere Geschirrkorb ist auch für großes Geschirr und Geschirr, das mehr Spülaufwand benötigt wie Töpfe, Pfannen, Topfdeckel, Halbschüssel usw. bestimmt. Räumen Sie das Geschirr immer mit dem Boden nach oben, damit das Wasser im Geschirr nicht stehen bleibt, ein.

Das Geschirr ist so einzuräumen, dass es den Sprüharm nicht blockiert.

Spülmittel einfüllen

Öffnen Sie die Klappe des Spülmittelbehälters, indem Sie durch Drücken den Sperrriegel lösen, wie in der Abbildung gezeigt. Im Spülmittelbehälter befinden sich Markierungen. Diese Markierungen (Linien) helfen, das Spülmittel richtig zu dosieren. Der Spülmittelbehälter fasst insgesamt 30 Gramm Spülmittel. Offnen Sie die Packung mit dem Spülmittel für Geschirrspüler und füllen Sie es in das größere Fach (A), in einer Menge von 25 cm³, bei stark verschmutztem Geschirr oder von 15 cm³, bei weniger verschmutztem Geschirr (B). Je nach Stärke der Verschmutzung des Geschirrs und je nach Wasserhärte kann mehr Spülmittel erforderlich sein.

1. Öffnen Sie den Deckel, indem Sie „den Riegel verschieben.
2. Offnen Sie den Deckel, indem Sie auf den Riegel drücken.

Füllen Sie das größere Fach (A) für den Hauptspülgang mit Spülmittel. Für optimäre Spülergebnisse, besonders bei stark verschmutztem Geschirr, können Sie etwas Spülmittel auf die Tür geben. Dieses zusätzliche Spülmittel kommt beim Vorspülen zum Einsatz.

Schließen Sie den Deckel indem Sie ihn nach vorne schieben und andrücken.

Achten Sie darauf, dass die Einstellung je nach Verunreinigung des Wasser anders sein kann. Halten Sie sich an die Anweisungen des Herstellers auf der Spülmittelpackung.

Füllen des Klarspülbehälters und Auswahl der Einstellungen

Den Klarspüler verwendet man, um die Entstehung von weißen Wasserflecken, Kalkflecken, weißen Streifen, die am Geschirr entstehen können, zu verhindern sowie um die Qualität des Trocknungsprozesses zu steigern. Im Gegensatz zur üblichen Meinung dient er nicht nur dazu, glänzendes Geschirr zu erreichen, sondern auch dazu, das Geschirr ausreichend zu trocknen. Aus diesem Grunde achten Sie darauf, ob im Behälter eine ausreichende Menge an Klarspüler für den Einsatz in den Hausgeschirrspülern vorhanden ist.

Öffnen Sie den Dosierer, indem Sie den Deckel mit dem Griff anheben.

Schütten Sie Klarspülmittel in den Dosierer, aber machen Sie ihn nicht übervoll.

Schließen Sie den Deckel.

Hinweis: Drücken Sie beim Schließen des Waschmittelbehälters auf die dafür vorgesehene Stelle auf dem Deckel!

Einstellen des Klarspülerbehälters

Um eine bessere Trocknungsleistung mit begrenzter Spühlhilfe zu erzielen, ist der Geschirrspüler so ausgelegt, dass er den Verbrauch durch den Benutzer anpassen läßt. Folgen Sie die folgenden Schritte.

1. Schalten Sie das Gérät ein.
2. Halten Sie für 5 Sek. die Programmtaste „Programm“ gedrückt. Um den Einstellmodus zu starten, drücken Sie die Taste Startzeitverzögerung. Die Klarspüleranzeige blinkt. Drücken Sie erneut die Programmtaste und zwar so oft bis die für Sie richtige Einstellung angezeigt wird. Je höher die Ziffer, desto höher der Verbrauch des Klarspülers.
3. Drücken Sie die „Programm“, um das richtige Set entsprechend Ihren Nutzungsgewohnheiten auszuwählen. Die Sets ändern sich in der folgenden Reiheinfolge: D1->D2->D3->D4->D5->D1. Bei D5 wird die höchste Klarspülermenge verbraucht. Werkseitig ist die Dosierung auf D3 eingestellt.

Drücken Sie die Ein- / Aus-Taste, um das Setup zu beenden.

EINSCHALTEN DES GERÄTS UND PROGRAMMWAHL

Einschalten des Geräts

1. Ziehen Sie den unteren und oberen Geschirrkorb heraus, ordnen. Sie das Geschirr ein und schieben Sie die Geschirrkörbe wieder hinein Es wird empfohlen, zuerst den unteren und anschließend den oberen Geschirrkorb zu beladen.
2. Geben Sie Reiniger in das Spülfach.
3. Stecken Sie den Stecker in die Steckdose. Angaben zur Stromversorgung finden Sie im Produktdatenblatt. Vergewissern Sie sich, dass der Wasserzulauf geöffnet und auf Höchstdruck eingestellt ist.
4. Drücken Sie die Ein-/Aus-Taste.
5. Drücken Sie die Programmtaste „<“ oder „>“, um ein Programm zu wählen, in der Anzeige leuchtet die Kontrollleuchte für das Programm auf. Schließen Sie die Tür. Der Geschirrspüler setzt sich in Betrieb.

Programmwechsel

Nach dem Drücken der Starttaste verbleiben nur wenige Minuten, um ein Programm zu ändern.

Andernfalls hat sich das Spülmittel bereits im Wasser gelöst und das Wasser wurde möglicherweise schon abgepumpt. In diesem Fall muss der Spender erneut mit Spülmittel gefüllt und das Programm von neuem eingeschaltet werden. Um den Geschirrspüler zurückzusetzen, halten Sie sich an die folgenden Anweisungen:

1. Offnen Sie die Tür ein wenig, um den Geschirrspüler anzuhalten. Wenn der Sprüharm nicht mehr dreht, können Sie die Tür vollständig öffnen

2. Drücken Sie die Programmtaste „>“ für mehr als 3 Sekunden, bis das Gerät in Standby geht.

3. Jetzt kann das gewünschte Programm gewählt werden.

Einräumen von Geschirr während des Spülvorgangs

Bevor sich der Spülmittelspender öffnet, können Sie jederzeit zusätzliches Geschirr in das Gerät räumen. Befolgen Sie dazu die untenstehenden Anweisungen:

1. Die Tür leicht öffnen, um den Spülvorgang zu stoppen.

2. Wenn die Sprüharme stehen geblieben sind, kann die Tür ganz geöffnet werden.

3. Räumen Sie das Geschirr ein.

4. Schließen Sie die Tür. Nach 10 Sekunden setzt sich der Geschirrspüler wieder in Betrieb. Es ist gefährlich, die Tür während des Spülvorgangs zu öffnen, weil der heiße Dampf zu Verbrennungen führen kann.

WARNHINWEIS:

Es ist gefährlich, die Tür während des Spülvorgangs zu öffnen, weil der heiße Dampf zu Verbrennungen führen kann.

Nach dem Ende des Spülprogramms

Schalten Sie das Gerät mit der Ein/Aus-Taste aus, drehen Sie den Wasserzulauf ab und öffnen Sie die Tür. Warten Sie ein paar Minuten bevor Sie das Geschirr ausräumen, damit es nicht mehr so heiß ist und nicht so leicht zerspringt. Das Geschirr wird dadurch auch noch trockener.

Abschalten des Geschirrspülers

Der Spülvorgang gilt dann als beendet, wenn die Kontrollleuchte des Spülprogramms leuchtet, aber nicht blinkt.

1. Schalten Sie den Geschirrspüler mit der On/Off Taste aus.

2. Drehen Sie den Wasserzuläufhahn ab!

Öffnen Sie vorsichtig die Tür.

Heißes Geschirr ist besonders schlagempfindlich. Lassen Sie das Geschirr darum ca. 15 Minuten lang abkühlen, bevor Sie es herausnehmen.

Offnen Sie die Tür, lassen Sie sie leicht geöffnet und warten Sie ein paar Minuten, bevor Sie das Geschirr herausnehmen. Dadurch wird es kühler und trockener.

Ausräumen des Geschirrs

Wenn der Geschirrspüler innen noch nass ist, ist das normal..

Räumen Sie zuerst den unteren und dann den oberen Geschirrkorb aus. Dadurch vermeiden Sie, dass das Wasser vom oberen Korb auf das Geschirr im unteren Korb tropft.

DISPLAY I BEIDENPANEL

Betriebsanzeige (Schalter)
1. Leistung Drücken Sie diese Taste, um den Geschirrspüler einzuschalten. Gleichzeitig schaltet sich die Displaybeleuchtung ein.
2. Programme	Wählen Sie das gewünschte Spülprogramm. Das Symbol für das gewählte Programms wird angezeigt.
3. Startverzögerung	Drücken Sie diese Taste, um die verspäteten Waschstunden einzustellen. Sie können den Beginn des Waschens um bis zu 24 Stunden verzögern. Ein Druck auf diese Taste verzögert den Waschbeginn um 1 Stunden.
4. Alt Drücken	Sie diese Taste, um den oberen oder unteren Geschirrkorb zu wählen, und die Kontrollleuchte leuchtet auf.
5. Bildschirm	Zeigt das ausgewählte Programm an.2Restzeit, Verzögerungszeit, Fehlercodes usw. werden ang zeigt.2:30
6. Pro-grammwahlanzeige:	Alles zusammen.○Für normal verschmutztes Geschirr ohne angetrocknete EssensresteAutomatikprogrammaUTODient zum Spülen von stark und mittelmäßig verschmutztem Geschirr mit oder ohne eingetrocknete Speisereste.IntensivStark verschmutztes Geschirr, einschließlich Töpfe und Pfannen mit angetrockneten Essensresten.UniversalFür mittelmäßig verschmutztes Geschirr wie Töpfe, Teller, Gläser und leicht verschmutzte Bratpfannen.ECOECODies ist das Standardprogramm zum Spülen von mittelmäßig verschmutztem Geschirr, wie Töpfen, Tellern und Gläsern, sowie leicht verschmutzten Bratpfannen.Glas♀Dient zum Spülen von leicht verschmutztem Geschirr und Glas.90 min90'Dient zum Spülen von mittelmäßig verschmutztem Geschirr, das schnell gespült werden muss.
6. Programm-wahlanzeige:	SchnellKurzspülvorgang für leicht verschmutztes Geschirr ohne TrocknenEinweichprogrammZum vorläufigen Abspülen von Geschirr, das später am Tag gespült werden soll.
7. Symbol Alt	Oberer KorbWenn Sie die Option „Oberer Korb“ gewählt haben, funktionieren nur die Sprühdüsen für den oberen Korb. Die Sprühdüsen für den unteren Korb bleiben ausgeschaltet.Unterer KorbWenn Sie die Option „Unterer Korb“ gewählt haben, funktionieren nur die Sprühdüsen für den unteren Korb. Die Sprühdüsen für den oberen Korb bleiben ausgeschaltet.
8. Warnanzeige	KlarspülerWenn die Anzeige aufleuchtet, bedeutet das, dass nur noch wenig Klarspüler im Spender ist und nachgefüllt werden muss.RegeneriersalzWenn die Anzeige aufleuchtet, bedeutet das, dass nur noch wenig Regeneriersalz im Spender ist und nachgefüllt werden muss.

FEHLERCODE

FEHLERCODE	BESCHREIBUNG DES FEHLERS	MASSNAHME
E1	Verlängerte Wasser-einlaufzeit.	Das Ventil ist zu, der Wassereinlass ist blockiert oder der Wasserdruck ist zu niedrig.
E3	Die erforderliche Temperatur wurde nicht erreicht.	Störung des Heizelements.
E4 Überfüllung.		Ein Teil des Geschirrspülers ist undicht.
E8	Störung der Einstellung des Richtungs-ventils.	Der Kreislauf ist geöffnet oder das Richtungsventil ist beschädigt.
E9 Taste reagiert nicht		Im Tastenbereich befindet sich Wasser oder anderes Material
Ed	Kommunikationsfehler zwischen der Haup-telektronik und der Anzeigeelektronik.	Der Stromkreis ist offen oder die Kommunikationsverbindungen sind beschädigt.

Glashalter (nur bestimmte Modelle)

Gläser können Sie in den oberen Korb räumen. Hängen Sie Weingläser an die Halter. Wählen Sie die Position des Halters nach der Höhe der Gläser.

Kleines Glas bis 120 mm Höhe

Mittelgroßes Glas bis 180 mm Höhe (wenn das Gerät über eine zusätzliche Besteckablage verfügt, oder Gläser bis 250 mm Höhe, wenn das Gerät über keine zusätzliche Ablage verfügt)

Stellen Sie kleine und mittelgroße Gläser in den Halter im oberen Korb

Glashalter (nur bestimmte Modelle)

Glashalter Sie können auch große Gläser auf den Glashalter stellen. Die Gläser sind leicht geneigt, um den Platz besser zu nutzen.

Der Halter wird in den unteren Korb eingesetzt. Nach dem Einräumen der Gläser in den Halter die Tassenablage aus dem unteren Korb herausnehmen, zwei Stachelreihen herunterklappen und den Halter in den Korb einsetzen.

Backblechhalter (nur bestimmte Modelle)

Stellen Sie Backbleche zum Spülen in den Halter, um bessere Spülergebnisse zu gewährleisten. Wenn der Halter nicht gebraucht wird, können Sie ihn auf beiden Seiten nach außen drehen, damit er beim Einräumen von anderem Geschirr nicht stört.

Blue Dot (nur bestimmte Modelle)

Bodenanzeige und Funktion zum Hinzufügen von Geschirr:

1. Zu Beginn des Spülvorgangs, bevor die Temperatur des Hauptspülgangs erreicht ist, blinkt die Zeitanzeige für das Hinzufügen von Geschirr. Das bedeutet, dass die Tür geöffnet und weiteres Geschirr in den Geschirrspüler gegeben werden kann.
2. Nach Ablauf dieser Zeit wird die Bodenanzeige bis Programmende nicht mehr blinken und es sollte dann kein Geschirr mehr hinzugefügt werden.
3. Nach Programmende blinkt die Anzeige für 5 Minuten und schaltet sich dann aus.

WARNHINWEIS

Drücken Sie die Taste, um die Verzögerungszeit einzustellen. Daraufhin leuchtet die entsprechende Anzeige auf. Die Tür des Geschirrspülers öffnet sich bei Programmende automatisch. Durch die automatische Türöffnung verbessern sich die Trocknungsergebnisse. Halten Sie die Taste 3 Sekunden lang gedrückt, bis die entsprechende Anzeige aufleuchtet.

REINIGUNG UND WARTUNG

Reinigung der Außenflächen

Tür und Türdichtung: Reinigen Sie die Türdichtung regelmäßig mit einem weichen, feuchten Tuch, um Verunreinigungen durch Essensreste zu entfernen. Beim Einräumen von Geschirr in den Geschirrspüler können Essens- und Getränke-reste auf den seitlichen Teil der Geschirrspülertür tropfen. Diese Flächen liegen außerhalb der Geschirrspülerkammer und werden von den Sprüharmen nicht erreicht. Bevor die Tür geschlossen wird, müssen alle Verunreinigungen entfernt werden.

Bedienfeld

Das Bedienfeld darf AUSSCHLIESSLICH mit einem weichen, feuchten Tuch abgewischt werden.

WARNUNG

Um zu verhindern, dass Wasser in das Türschloss und die elektrischen Komponenten gerät, dürfen keine Reinigungsmittel in Sprayform benutzt werden.

Für die Außenflächen dürfen keinesfalls Scheuermittel oder scharfe Reiniger verwendet werden. Manche Papierhandtücher können Kratzer oder Spuren auf der Oberfläche hinterlassen.

Reinigen der Innenflächen

Das Filtersystem unten im Geschirrspüler fängt während des Spülvorgangs größere Verunreinigungen auf. Diese Verunreinigungen können zum Verstopfen der Filter führen. Darum müssen die Filter regelmäßig geprüft und gegebenenfalls unter fließendem Wasser gereinigt werden. Reinigen der Filter:

HINWEIS:

Die Abbildungen dienen nur zur Veranschaulichung. Die verschiedenen Modelle können unterschiedliche Filtersysteme und Sprüharme haben.

1. Greifen Sie den Grobfilter und drehen Sie ihn nach links auf. Ziehen Sie den Filter nach oben hin aus dem Geschirrspüler heraus.
2. Der Feinfilter kann aus dem Boden des Filtersatzes herausgenommen werden. Den Grobfilter kann man vom Hauptfilter trennen, indem man leicht auf die Ränder drückt und zieht.

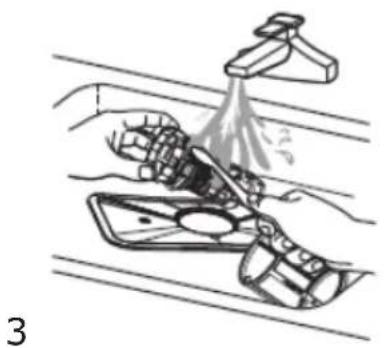

1. Größere Überreste können unter fließendem Wasser abgespült werden. Mit einem weichen, sauberen Tuch kann der Filter noch sorgfältiger gereinigt werden.
2. Setzen Sie dann die Filter in umgekehrter Reihenfolge wieder zusammen, setzen Sie den Filtereinsatz in den Geschirrspüler ein und drehen Sie ihn nach rechts, entsprechend der Pfeilrichtung, wieder fest.

WARNUNG

Drehen Sie die Filter nicht zu stark fest. Setzen Sie den Filter sorgsam ein und befestigen Sie ihn gut. Sonst können Verunreinigungen in die Anlagen des Geschirrspülers gelangen und eine Blockade verursachen.

Benutzen Sie den Geschirrspüler NIEMALS ohne Filter. Durch unsachgemäßen Austausch des Filters können die Leistung des Geräts beeinträchtigt und Beschädigungen von Geschirr und Besteck verursacht werden.

Sprüharme

Die Sprüharme müssen regelmäßig gereinigt werden, da die Düsen und Lager der Sprühdüsen durch hartes Wasser mit Chemikalien blockiert werden können.

Reinigung der Sprüharme:

1. Um den oberen Sprüharm abzunehmen, halten Sie die Mutter fest und drehen Sie den Arm nach links.
2. Um den unteren Sprüharm abzunehmen, ziehen Sie ihn nach oben.
3. Reinigen Sie die Sprüharme mit einer weichen Bürste in warmem Seifenwasser. Spüfen Sie die Sprüharme ab und montieren Sie sie wieder im Gerät.

Reinigung des Geschirrspülers

Frostschutz

Im Winter muss der Geschirrspüler gegen Frost geschützt werden. Dazu nach je- dem Spülvorgang:

1. Den'Geschirrspüler vom Netzstrom trennen.
2. Den Wasserzulauf schließen und das Einlaufrohr vom Wasserventil trennen.
3. Das Wasser aus dem Einlaufrohr und dem Wasserventil entfernen. (Das Wasser in einem Topf auffangen.)
4. Das Zulaüfrohr wieder'an das Wasserventil anschließen.
5. Den Filter herausnehmen und Wasser am Boden des Geschirrspülers mit einem Schwamm aufsaugen.

Nach jedem Spülvorgang

Nach jedem Spülvorgang den Wasserzulauf zum Gerät schließen und die Tür leicht offen lassen, damit Feuchtigkeit und Gerüche entweichen können.

Den Netzstecker ziehen.

Vor der Reinigung und Wartung den Netzstecker ziehen.

Keine Löse- oder Scheuermittel verwenden.

Zur Reinigung der Außenflächen und Gummiteile des Geschirrspülers keine Löse- oder Scheuermittel einsetzen. Nur Tücher und warmes Seifenwasser verwenden. Um Flecken im Geschirrspüler zu entfernen, können ein befeuchtetes Tuch und etwas Essig oder für Geschirrspüler bestimmte Reiniger verwendet werden.

Wenn der Geschirrspüler über längere Zeit nicht benutzt wird, empfiehlt es sich, ihn einmal leer laufen zu lassen, dann den Netzstecker zu ziehen, den Wasserzulauf zu schließen und die Tür leicht offen stehen zu lassen. Das schützt die Dichtung und verhindert die Entstehung von Gerüchen im Gerät.

Transport des Geräts

Wenn das Gerät transportiert werden muss, sollte es dabei in senkrechter Position bleiben. Falls absolut nötig, kann das Gerät auf die Rückwand gelegt werden.

FEHLERSUCHE

Problem Wahrscheinliche Ursache Lösung

Der Geschirrspüler startet nicht.	Das Gerät ist nicht an den Strom angeschlossen.	Schließen Sie das Gerät an den Strom an.
	Die Kindersicherung ist eingeschaltet (bestimmte Modelle).	Schalten Sie die Kindersicherung aus.
Der Geschirrspüler startet nicht.	Es wurde die Funktion der Start-verzögerung gewählt.	Warten Sie, bis das Programm startet.
	Die Tür des Geschirrspülers ist offen.	Schließen Sie die Tür.
	Das in den Geschirrspüler strömende Wasser hat eine Temperatur von über 70°C.	Reduzieren Sie die Wassertemperatur oder warten Sie, bis die Wassertemperatur sinkt.
	Der Geschirrspüler füllt sich nicht mit Wasser.	Prüfen Sie, ob das Wasserventil aufgedreht ist.
Der Spülvorgang dauert zu lange.	Die Programmdauer variiert je nach Verschmutzung des Geschirrs.	Bei starker Verschmutzung verlängern die Programme Auto und Optimal automatisch die Programmdauer.
	Es wurde die Selfcleaning-Funktion gewählt (bestimmte Modelle).	Durch die Wahl der Selbstreinigungsfunktion verlängert sich die Programmdauer, da die Desinfektionstemperatur erreicht werden muss.
Das Geschirr ist nicht sauber genug.	Das Spülmittel wird falsch verwendet.	Verwenden Sie eine für die Wasserhärte und das gewählte Spülprogramm geeignete Spülmittelmenge oder verwenden Sie ein anderes Spülmittel.
	Die Geschirrteile stehen zu nah beieinander.	Räumen Sie das Geschirr noch einmal gemäß der Bedienungs-anleitung ein.
	Das gewählte Programm ist für die Verschmutzung des Geschirrs nicht geeignet.	Wählen Sie ein anderes Pro-gramm.
	Der Sprüharm ist blockiert.	Räumen Sie das Geschirr so in den Geschirrspüler, dass der Sprüharm nicht blockiert wird.
Das Geschirr ist nicht trocken genug.	Der Klarspülerbehälter ist leer.	Füllen Sie den Klarspülerbehälter auf oder erhöhen Sie die Klarspülermenge.
	Das Geschirr wurde nicht korrekt in den Geschirrspüler geräumt.	Räumen Sie das Geschirr noch einmal gemäß der Bedienungsanleitung ein.
	Das gewählte Programm hat keine Trockenphase.	Wählen Sie ein Programm mit einer Trockenphase.
Auf dem Geschirr sind Flecken und Ablagerungen.	Das Wasser ist zu hart.	Ändern Sie die Einstellung für Wasserhärte gemäß den Anweisungen in der Bedienungsanleitung.
	Der Klarspülerbehälter ist leer.	Füllen Sie den Klarspülerbehälter auf oder erhöhen Sie die Klarspülermenge.
	Falsche Spülmittelmenge.	Ändern Sie die Einstellungen für Wasserhärte und Klarspüler gemäß den Anweisungen in der Bedienungsanleitung.
Es ist noch Spülmittel im Spülmittelbehälter.	Vielleicht ist das Haltbarkeitsdatum des Spülmittels abgelaufen, oder aber es ist ungeeignet.	Verwenden Sie ein anderes Spülmittel.
	Der 3-in-1-Spülmittelbehälter wird durch Geschirr blockiert.	Räumen Sie das Geschirr noch einmal gemäß der Bedienungsanleitung ein.
Es ist noch Wasser im Geschirrspüler.	Das letzte Spülprogramm war nicht ganz abgeschlossen oder wurde unterbrochen.	Die Wahl des richtigen Programms wird in der Bedienungsanleitung erläutert.
	Speisereste oder Glasscherben haben die Pumpe verstopft.	Entfernen Sie die Ursache der Verstopfung.
Der Geschirrspüler pumpt das Wasser nicht richtig ab.	Der Ablauf ist verstopft.	Prüfen Sie den Geruchsverschluss.
	Der Ablaufschlauch ist geknickt.	Vergewissern Sie sich, dass der Ablaufschlauch richtig an den Ablauf angeschlossen ist.
Es ist Schaum im Geschirrspüler.	Es wurde ein ungeeignetes Spülmittel verwendet.	Vergewissern Sie sich, dass das Spülmittel für Geschirrspüler geeignet ist.
An den Wänden der Geschirrspülerkammer sind Ablagerungen.	Durch die Verwendung eines ungeeigneten Spülmittels sind Ablagerungen entstanden.	Vergewissern Sie sich, dass das Spülmittel für Geschirrspüler geeignet ist.
Am Geschirr sind schwarze oder graue Spuren.	Gefäße aus Aluminium sind mit den Tellern in Kontakt gekommen.	Geschirr und Besteck aus Aluminium sollten nicht im Geschirrspüler gespült werden.
Der Geschirrspüler ist innen verfärbt.	Kaffee- und Teeablagerungen.	Verwenden Sie ein zertifiziertes Mittel für die lokale Fleckenentfernung.
Geräuschbildung.	Geräusch beim Öffnen des Deckels des Spülmittelbehälters/der Ablaufpumpe.	Diese Erscheinung ist normal.
Während des Betriebs läuft Wasser aus.	Der Geschirrspüler steht nicht waagerecht.	Richten Sie den Geschirrspüler aus.

EINBAU DES GERÄTS

Aufstellen des Geräts

Stellen Sie das Gerät am Bestimmungsort auf. Die Rückseite sollte durch die Wand und die Seiten durch Nebenschränke oder Wände abgestützt werden. Der Geschirrspüler verfügt über Schläuche für den Wasserzulauf und -ablauf, die auf der rechten oder linken Seite angebracht werden können, was den Einbau erleichtert.

Ausrichten des Geräts

Nachdem Sie das Gerät aufgestellt haben, können Sie die Höhe mit den verstellbaren Füßen regulieren, um das Gerät waagerecht auszurichten.

Das Gewicht der Möbelplatte sollte betragen:

*Für 45 cm Breite vollintegrierbar - ≤3,2-5kg
*Für 45 cm Breite mit sichtbarer Bedienblende - ≤3,2-5kg

Das Gewicht der Möbelplatte sollte betragen:

*Für 60 cm Breite vollintegrierbar - ≤3,2-7kg

*Für 60 cm Breite mit sichtbarer Bedienblende - ≤3,2-6 kg

Bitte beachten Sie, dass bei Geräten mit Schiebetüren das empfohlene Gewicht der Frontplatte ≤ 3,2-10 kg beträgt

HINWEIS: Wegen der Bauweise des Umbauschranks muss möglicherweise die Sockelleiste entsprechend zugeschnitten werden.

Installation im Einbauschrank

Schritt 1. Wahl des besten Standorts für den Geschirrspüler

Geschirrspüler installiert man am besten in der Nähe eines Wasserzulaufventils und einer Steckdose.

Abbildungen mit Schrankabmessungen und Standort des Geschirrspülers

1. Weniger als 5 mm zwischen der Oberseite des Geschirrspülers und Tür auf einer Ebene mit dem Schrank.

1. Wenn der Geschirrspüler.in einem Eckschrank eingebaut wird, ist darauf zu achten, dass genug Platz zum Offnen der Tür bleibt..

*HINWEIS:

Je nachdem, wo sich die Steckdose befindet, kann es notwendig sein, ein Loch in die Schrankwand zu schneiden.

Schritt 2. Abmessungen und Montage der Schranktür (Bei bestimmten Modellen)

Montieren Sie die Schranktür entsprechend der Montagezeichnung.

*Halbeingebautes Modell

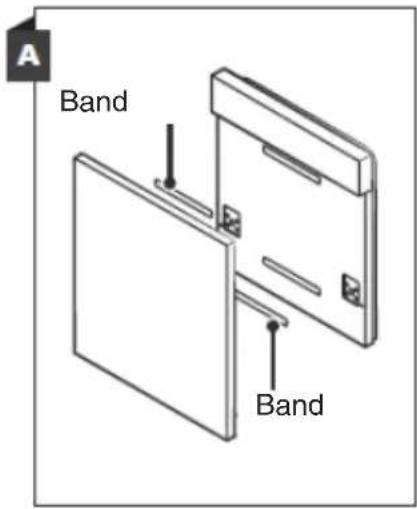

Trennen Sie Band A und B. Bringen Sie Band A an der Holztür und Filzband B an der Außenseite der Tür des Geschirrspülers an (siehe Abbildung A). Richten Sie die Holztür aus und befestigen Sie sie dann an mit Schrauben und Bolzen an der Tür des Geschirrspülers (siehe Abbildung B).

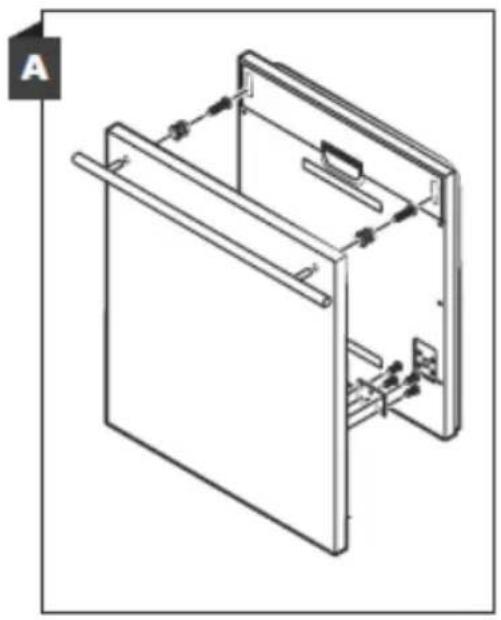

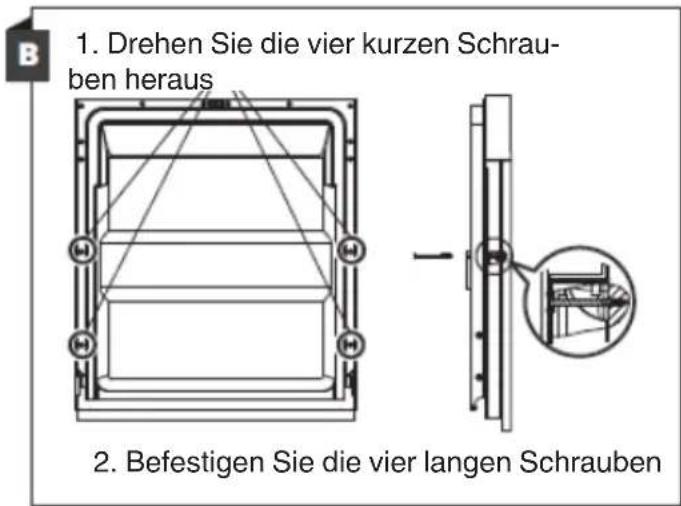

Montieren Sie den Haken an der Holzfront (siehe Abbildung 4A) und stecken Sie ihn in die Offnung in der Außentür des Geschirrspülers (siehe Abbildung 4B). Drücken Sie dann die Front von oben an, bis die Plastikhaken einrasten.

Montieren Sie den Haken an der Holzfront und stecken Sie ihn in die Öffnung an der Außentür des Geschirrspülers (siehe Abbildung A). Richten Sie die Holztür aus und befestigen Sie sie dann an mit Schrauben und Bolzen an der Tür des Geschirrspülers (siehe Abbildung B).

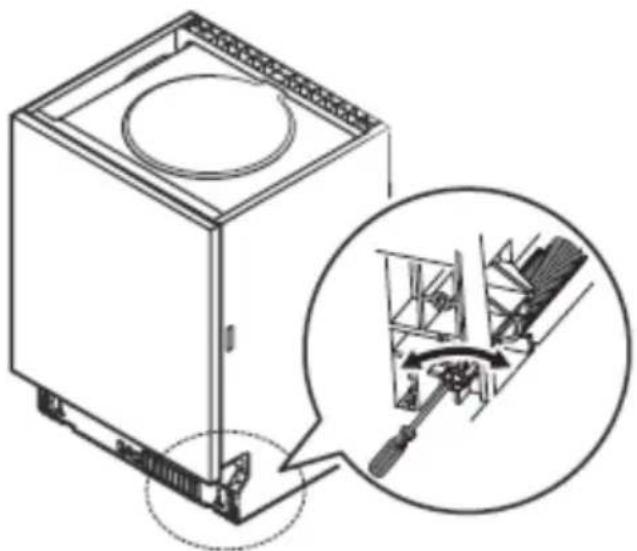

Schritt 3. Einstellen der Türfederspannung

1. Die Türfederspannung der Außentür des Geschirrspülers ist fabrikmäßig eingestellt. Nach der Montage der Holzfront muss die Türfederspannung justiert werden. Drehen Sie die Stellschraube, um die Stahlschnur zu lösen oder zu spannen.
2. Die korrekte Türfederspannung ist erreicht, wenn die Tür in geöffneter Position vollkommen horizontal ist, sich jedoch bei leichtem Fingerdruck von unten hebt, um sich zu schließen.

Schritt 4. Schritte zum Installieren des Geschirrspülers

Die weiteren Installationsschritte sind in den Montagezeichnungen dargestellt.

1. Befestigen Sie das Kondensatband unter der Arbeitsfläche des Schranks. Achten Sie darauf, dass das Kondensatblatt mit der Kante der Arbeitsfläche bündig ist. (Schritt 2).

2. Schließen Sie den Zulaufschlauch an die Kaltwasserleitung an.

3. Schließen Sie den Wasserablaufschlauch an.

4. Schließen Sie das Netzkabel an.

5. Stellen Sie den Geschirrspüler an seinem Platz auf. (Schritt 4)

6. Richten Sie den Geschirrspüler aus. Die hinteren Füße können von der Vorderseite des Geschirrspülers aus verstellt werden, indem man die Sechskantschraube in der Mittel des Geschirrspülersockels mit einem Schraubenschlüssel dreht. Um die vorderen Füße einzustellen, müssen Sie die Schrauben mit einem flachen Schraubenschlüssel drehen, bis der Geschirrspüler waagerecht steht.

7. Befestigen Sie die Holzfront an der Tür des Geschirrspülers.

8. Justieren Sie die Türfederspannung mit Hilfe eines Inbusschlüssels. Spannen Sie die Federn nach links. Wenn Sie diese Einstellung nicht vornehmen, können Sie dadurch eine Beschädigung des Geschirrspülers verursachen.

9. Befestigen Sie den Geschirrspüler. Dafür gibt es zwei Möglichkeiten:

A. Küchenarbeitsplatte aus Holz: Setzen Sie den Montagehäken in die Öffnung an der Seitenwand und befestigen Sie ihn mit den Schrauben an der Arbeitsplatte.

B. Küchenarbeitsplatte aus Marmor oder Granit: Befestigen Sie das Gerät von der Seite mit einer Schraube.

*Bestimmte Geschirrspülermodelle verfügen über Einbaudichtungen, die um das Gerät herum angebracht werden (optional).

HINWEIS: Werden Möbelelemente aus Metall wie Griffe, Beschläge, Möbelfronten verwendet, müssen diese von der Oberfläche der Bedienfeldtasten isoliert werden. Durch fehlende Isolierung kann der Betrieb des Geschirrspülers gestört werden.

Schritt 5. Ausrichten des Geschirrspülers

Damit der Geschirrspüler ordnungsgemäß funktioniert, muss er waagerecht stehen. Prüfen Sie mit einer Wasserwaage an der Tür und an den Führungsschienen der Körbe im Inneren des Geschirrspülers, ob das Gerät waagerecht steht. Richten Sie den Geschirrspüler waagerecht aus, indem Sie drei Füße getrennt regulieren. Passen Sie auf, dass der Geschirrspüler dabei nicht umkippt.

HINWEIS: Die maximale Einstellungshöhe der Füße beträgt 50 mm.

Garantieleistungen laut Garantieschein. Der Hersteller übernimmt keine Haftung für Schäden, die durch den unsachgemäßen Betrieb des Produkts entstanden sind.

Wartung

• Der Hersteller empfiehlt, jegliche Reparaturen und Einstellarbeiten von einem Werksservice oder vom Hersteller autorisierten Kundendienst durchführen zu lassen. Aus Sicherheitsgründen sollten Sie das Gerät nicht selbst reparieren.
• Von Personen ohne die erforderlichen Qualifikationen durchgeführte Reparaturen können für den Gerätebenutzer eine ernste Gefahr verursachen.
  • Die vom Hersteller, Einführer oder Vertragshändler gewährte Mindestgarantiezeit für das Gerät ist im Garantieschein angegeben.
• Im Fall unbefugter Anpassungen, Änderungen, der Verletzung von Plomben oder anderer Sicherheitsvorrichtungen des Geräts oder Teilen davon, sowie im Fall sonstiger unbefugter Manipulationen am Gerät, die nicht der Bedienungsanleitung entsprechen, verfällt die Garantie für das Gerät.

Reparaturmeldungen und Hilfe bei Fehlern

Wenn das Gerät repariert werden muss, wenden Sie sich bitte an den Kundendienst. Die Adresse und Rufnummer des Kundendienstes sind im Garantieschein angegeben. Halten Sie, wenn Sie den Kundendienst anrufen, bitte die Seriennummer des Geräts bereit. Diese befindet sich auf dem Typenschild. Notieren Sie sich die Seriennummer der Einfachheit halber am besten hier:

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

• Niederspannungsrichtlinie 2014/35/EG
- Elektromagnetische Verträglichkeit 2014/30/EG
• ErP – Richtlinie 2009/125/EG
• Richtlinie RoHS 2011/65/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwachungsbehörden.

Vážený kliente,

Tablety (napr.: „2 v 1“, „3 v 1“ ap.)
