Terméktípus	Mosogatógép
Márka	Fagor
Modell	3LVF-638ADIT

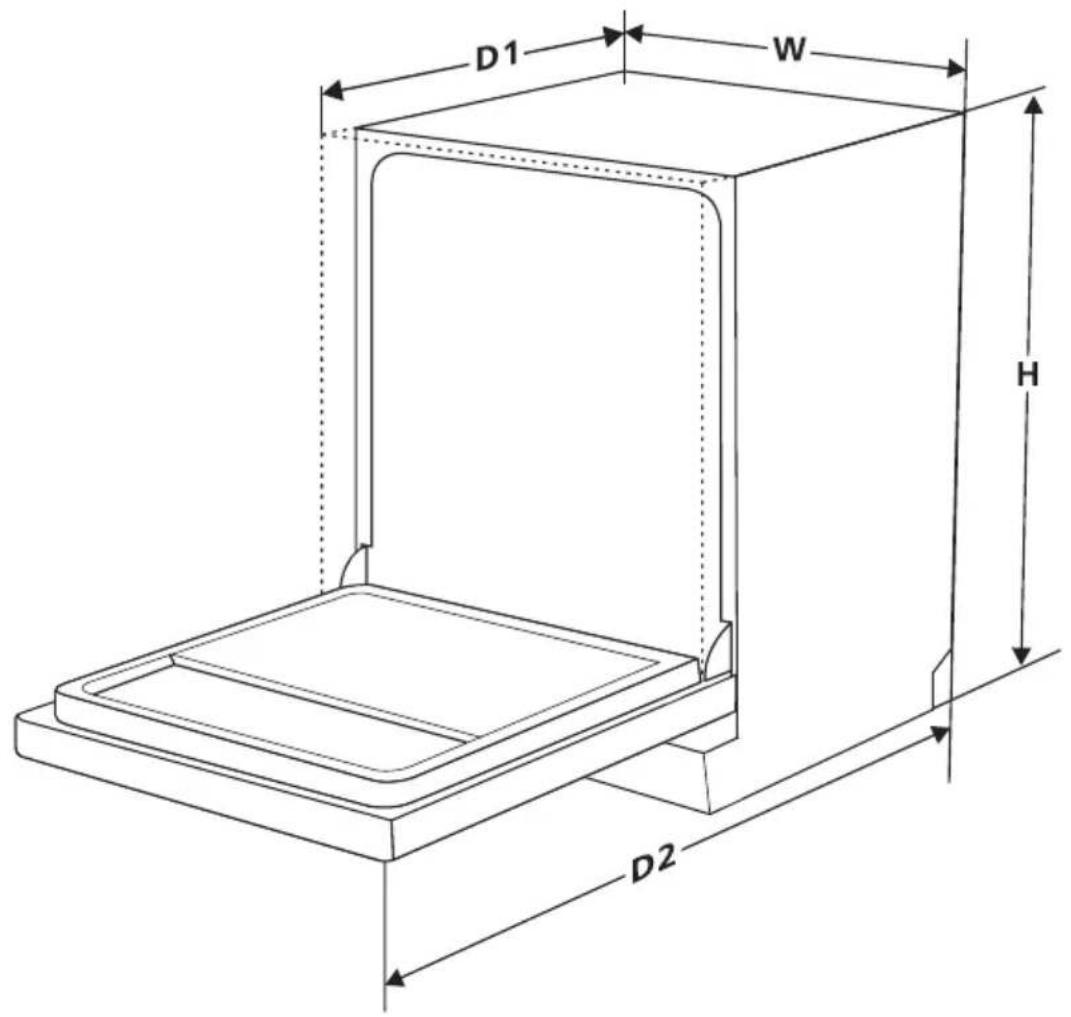

Szélesség	60 cm (teljesen beépíthető)
Magasság	kb. 82-87 cm (állítható)
Mélység	kb. 55 cm
Súly (nettó)	kb. 40-45 kg
Tápellátás	220-240 V ~ 50 Hz, 10-16 A
Víznyomás	0,03 – 1 MPa
Kapacitás	14 teríték
Programok	Automata, Intenzív, Univerzális, ECO, Üveg, 90 perc, Gyors, Áztatás
Opciók	Időzítés (24 óráig), Felső/Alsó kosár öblítés, Automatikus ajtónyitás
Víz keménység beállítás	6 fokozat (H1–H6) programgombbal
Öblítőszer adagolás	5 fokozat (D1–D5), gyári beállítás D3
Sótartály	kb. 1,5 kg kapacitás
Mosogatószer-adagoló	max. 30 g, főmosás + opcionális előöblítés
Szűrő	Többfokozatú (durva, finom, főszűrő), könnyen tisztítható
Permetkarok	Felső és alsó permetkar, eltávolítható tisztításhoz
Kosárrendszer	Felső kosár magasságállítható, alsó kosár lehajtható polcokkal, evőeszköz kosár
Kiegészítő felszerelés	Pohártartó, tepsi tartó (modelltől függően), evőeszköz tálca
Biztonság	Gyermekzár (egyes modelleknél), Aquastop (egyes modelleknél), Ajtózár
Alkatrész elérhetőség	Legalább 7–10 év az EU 2019/2022 rendelet szerint
Energiahatékonysági osztály	Lásd az EU energia címkét (EPREL)
Garancia	A gyártó garanciajegy szerint

Gyakran ismételt kérdések - 3LVF-638ADIT FAGOR

Hogyan állítsam be a víz keménységét a Fagor 3LVF-638ADIT mosogatógépen?

Hogyan töltsem a sót a mosogatógépbe?

Mit tegyek, ha az edények nem tiszták mosogatás után?

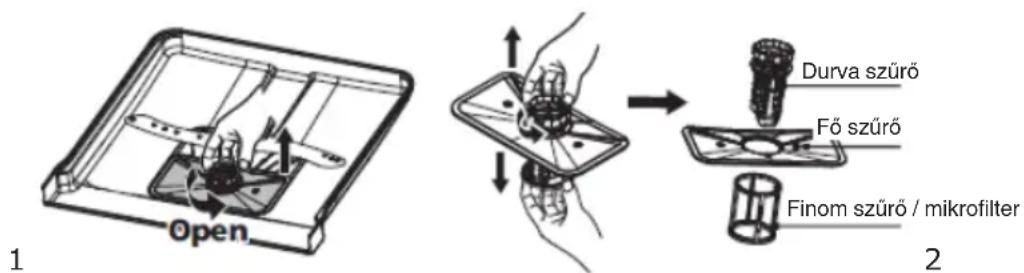

Hogyan tisztítsam a mosogatógép szűrőit?

Hogyan állítsam be az öblítőszer adagolást?

Mit jelentenek a hibaüzenetek a kijelzőn?

Használhatok többfunkciós tablettákat (2 az 1-ben, 3 az 1-ben)?

Hogyan nyílik ki automatikusan az ajtó a program végén?

Milyen edények nem tehetők a mosogatógépbe?

Hogyan szállítsam biztonságosan a mosogatógépet?

HASZNÁLATI ÚTMUTATÓ 3LVF-638ADIT FAGOR

FELSZERELÉS ELŐTT

ELSŐ HASZNÁLAT ELŐTT

GYERMEKEK BIZTONSÁGA

A MINDENNAPI HASZNÁLAT

PROBLÉMA ESETÉN

JAVASLATOK

A MOSOGATÓGÉPBEN NEM TISZTÍTHATÓ EDÉNYEK

KICSOMAGOLÁS

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

A KÉSZÜLÉK FELSZERELÉSE

A KÉSZÜLÉK BEÁLLÍTÁSA

VÍZCSATLAKOZÁS

VÍZBEVEZETŐ TÖMLŐ

VÍZELVEZETŐ TÖMLŐ

ELEKTROMOS CSATLAKOZTATÁS

A KÉSZÜLÉK ÜZEMBE HELYEZÉSE 142

ELSŐ HASZNÁLAT ELŐTT 142

A VÍZKÖMENTESÍTÉS FONTOSSÁGA 142

SÓ BEONTÉSE 142

TESZTCSIK 143

ÖSSZETETT MOSOGATÓSZEREK (PL.: "2AZ1-BEN", "3AZ1-BEN" STB.) 143

VÍZKEMÉNYSÉGI TÁBLÁZAT 144

MOSOGATÓSZEREK FOGYASZTÁSA 145

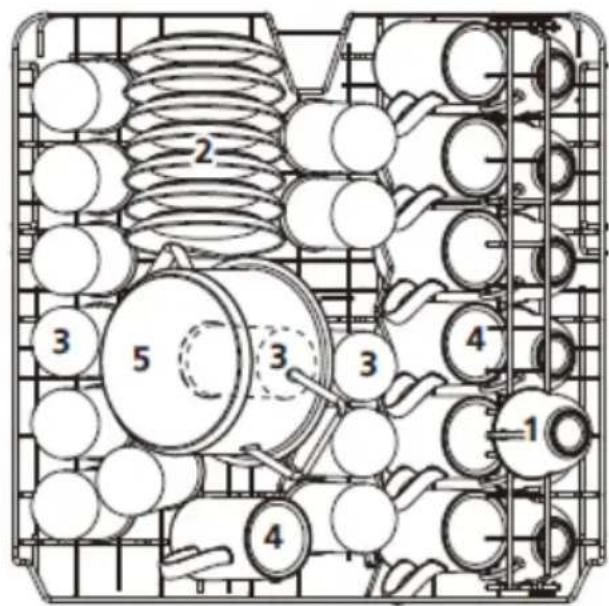

AZ EDÉNYEK BEHELYEZÉSE 149

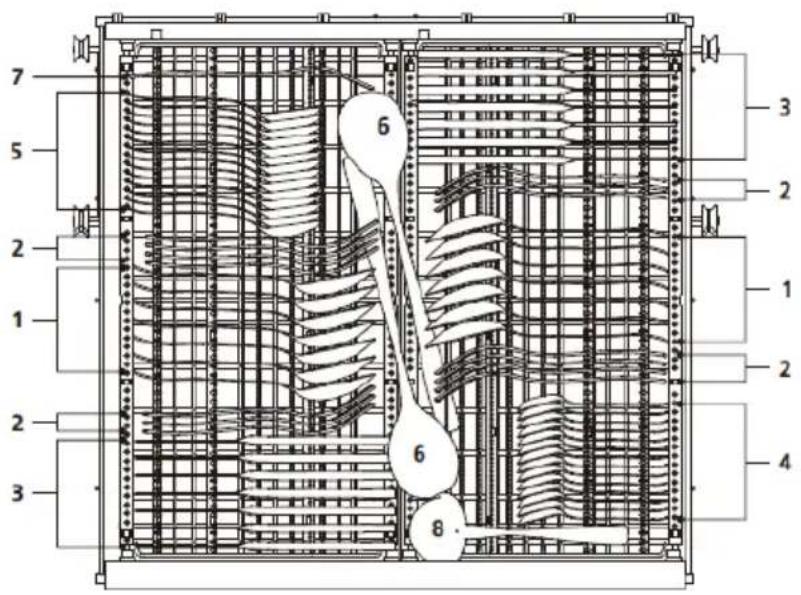

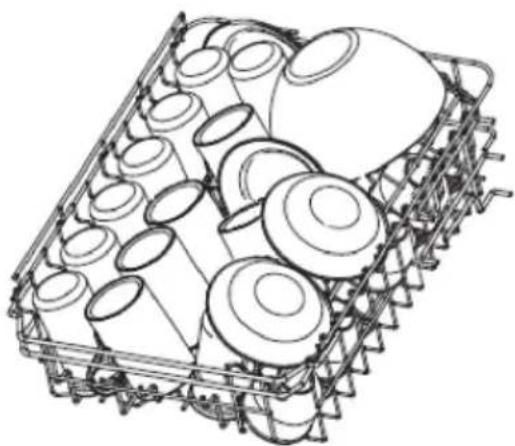

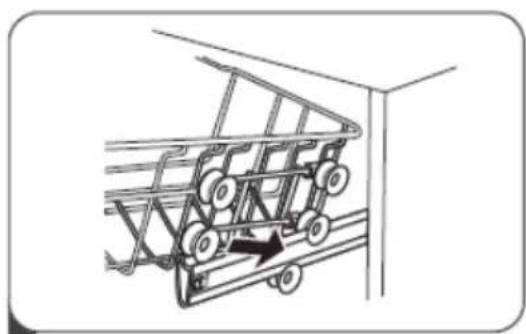

FELSŐ KOSÁR 149

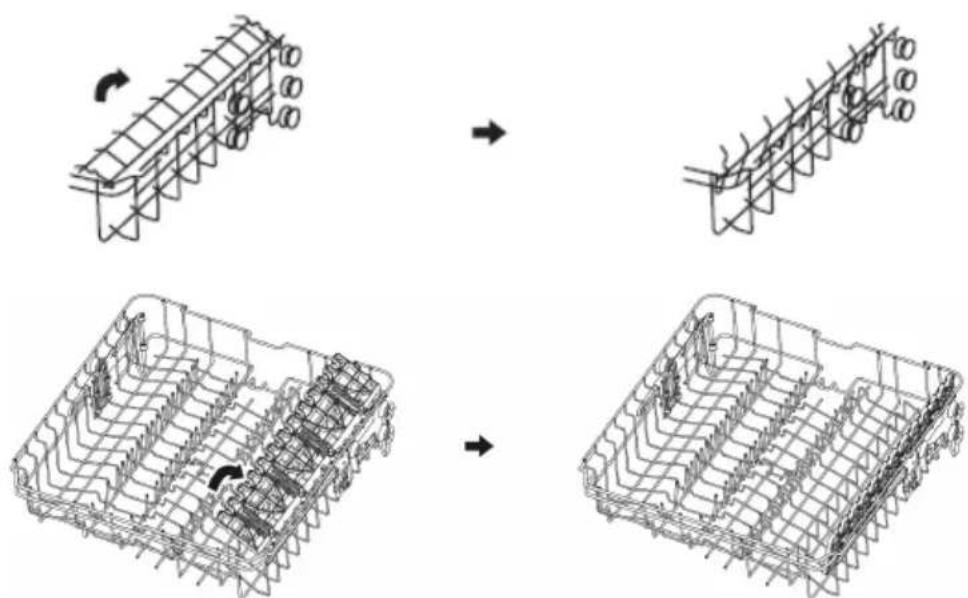

POHARAK/CSÉSZÉK POLCRA TÖRTÉNŐ ELHELYEZÉSE 149

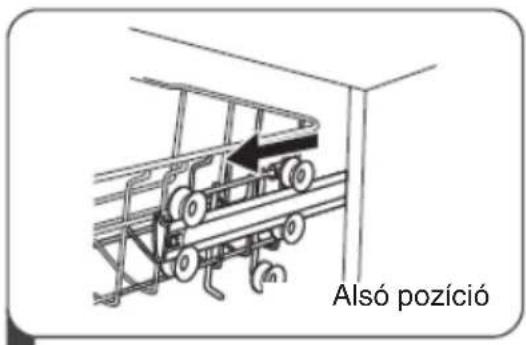

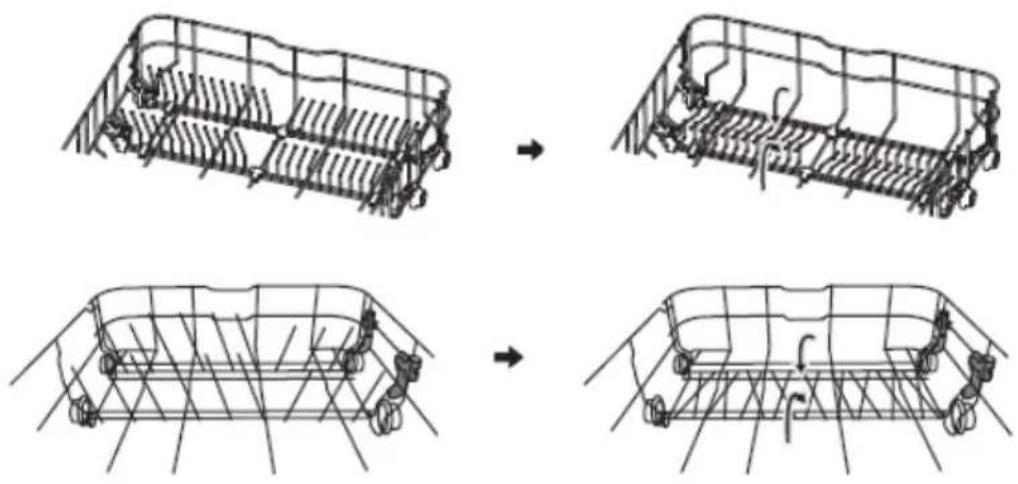

A KOSÁR ÁLLVÁNYAINAK ÖSSZECSUKÁSA 150

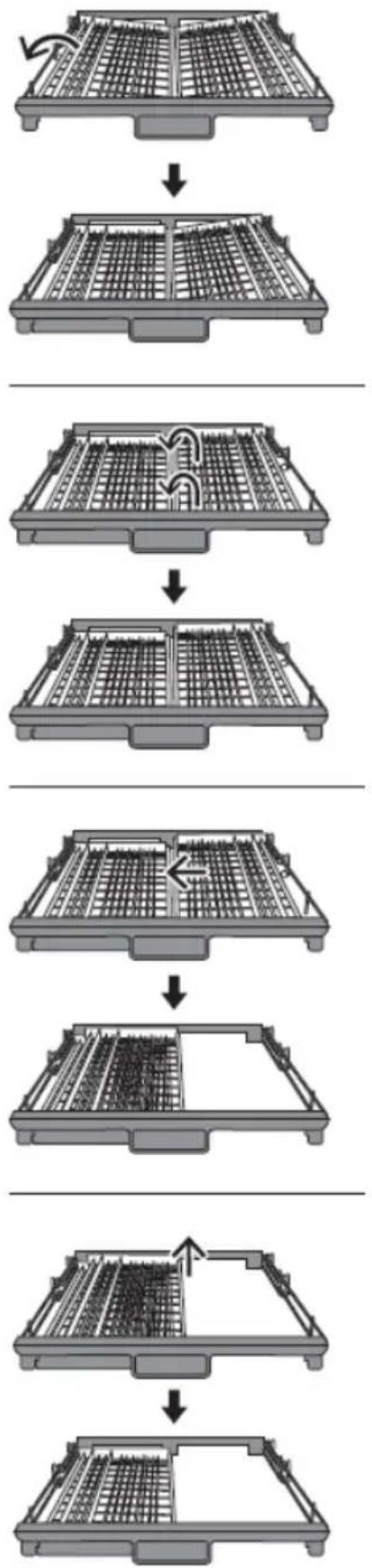

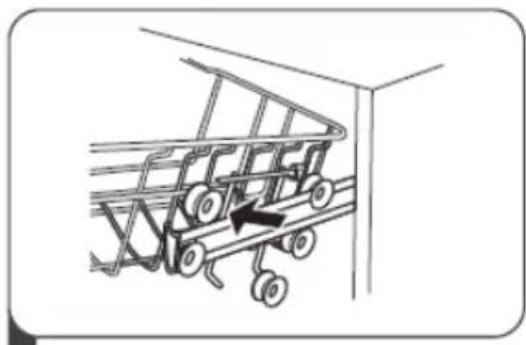

TIPPek A KOSÁR HASZNÁLATÁHOZ: 150

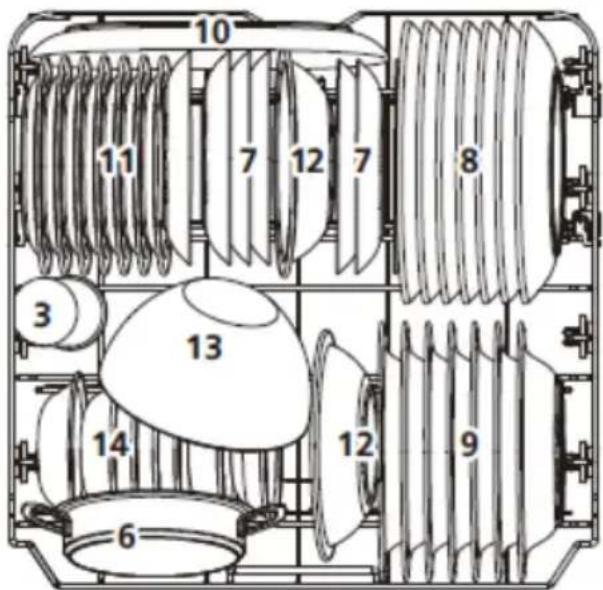

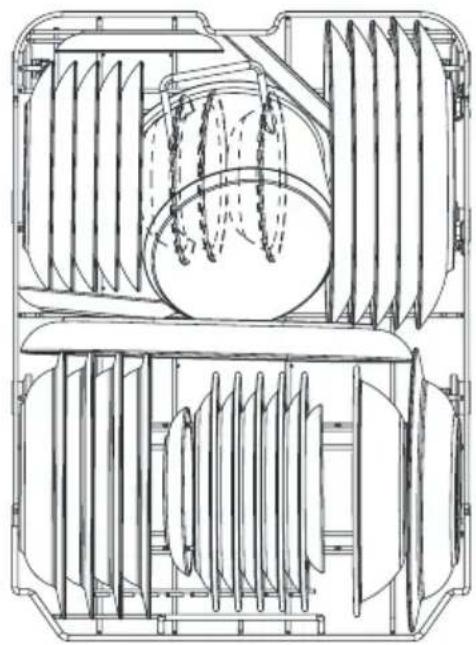

ALSÓ KOSÁR 151

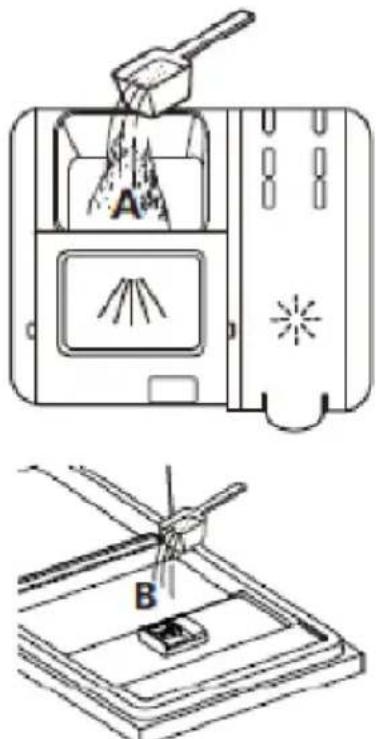

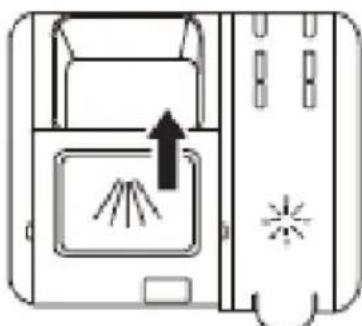

A MOSOGATÓSZER ADAGOLÓ FELTÖLTÉSE 152

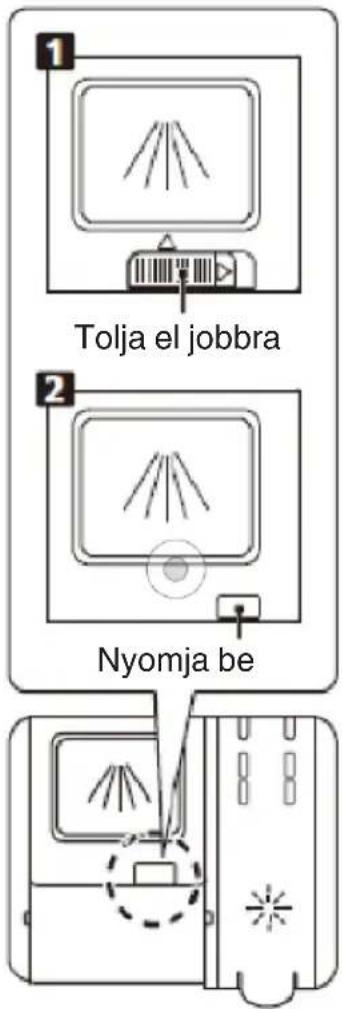

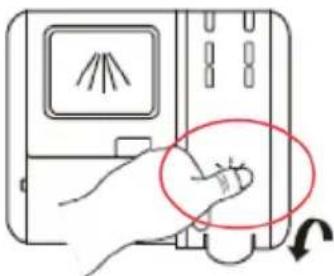

AZ ÖBLÍTŐSZER ADAGOLÓ BETÖLTÉSE ÉS BEÁLLÍTÁSOK 153

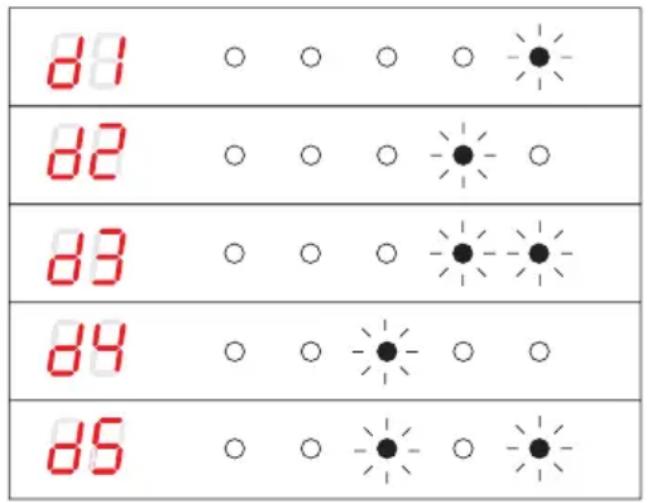

AZ ÖBLÍTŐSZER ADAGOLÓJÁNAK BEÁLLÍTÁSA 154

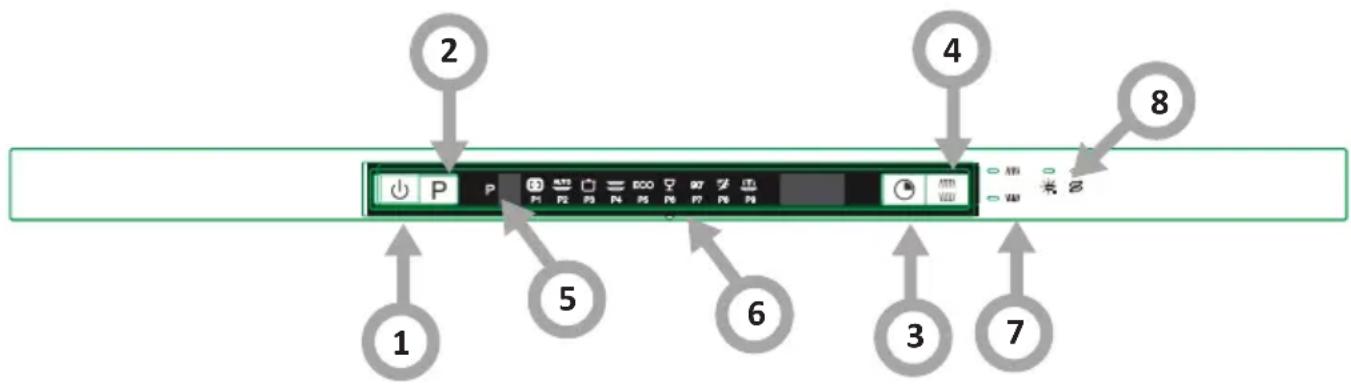

A KÉSZÜLÉK BEKAPCSOLÁSA ÉS A PROGRAM KIVÁLASZTÁSA 155

A KÉSZÜLÉK BEKAPCSOLÁSA 155

PROGRAM MÓDOSÍTÁSA 155

EDÉNY HOZZÁADÁSA MOSOGATÁS KÖZBEN 155

A MOSÁSI CIKLUS BEFEJEZÉSÉT KÖVETŐEN 156

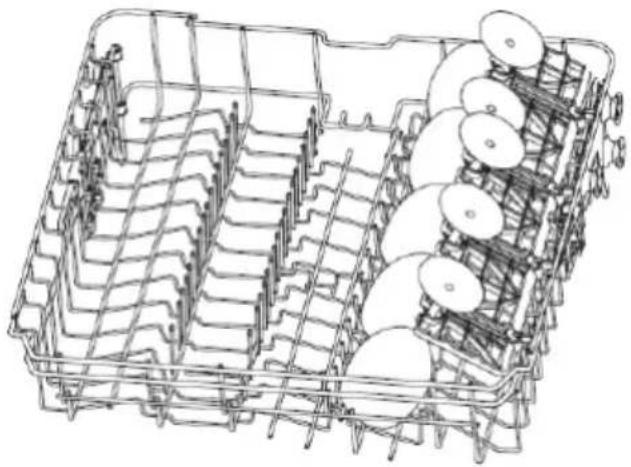

POHÁRTARTÓ (CSAK EGYES MODELLEKNÉL) 159

POHÁRÁLLVÁNY (CSAK EGYES MODELLEKNÉL) 159

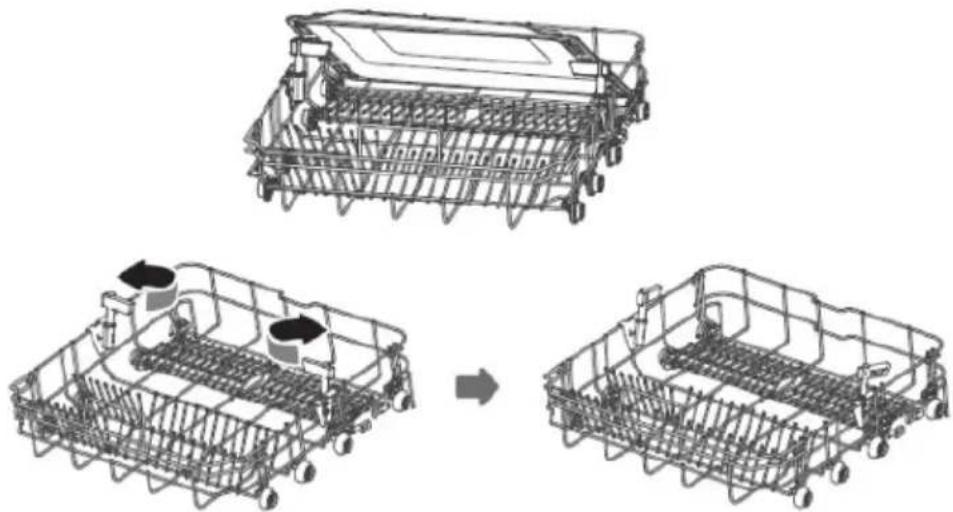

SÜTŐTALCA TARTÓ (CSAK EGYES MODELLEKNÉL) 160

BLUE DOT (CSAK EGYES MODELLEKNÉL) 160

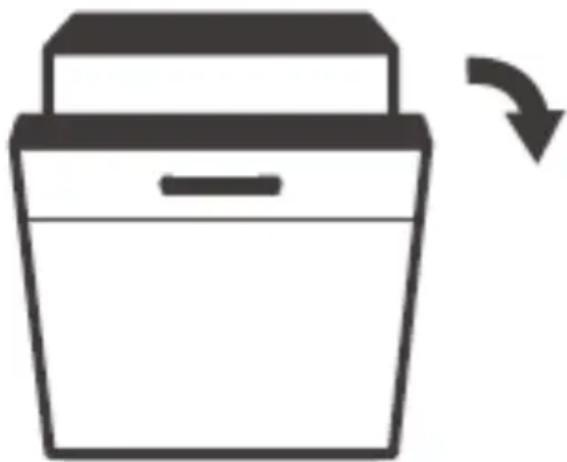

AUTOMATIKUS AJTÓNYITÁS 161

TISZTÍTÁS ÉS KARBANTARTÁS 162

KÜLSŐ FELÜLETEK TISZTÍTÁSA 162

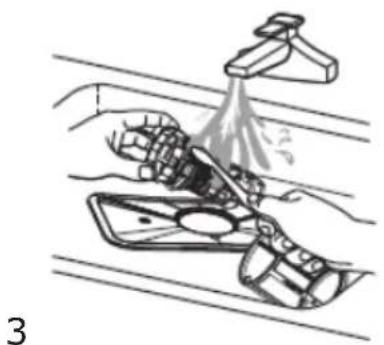

BELSŐ FELÜLETEK TISZTÍTÁSA 162

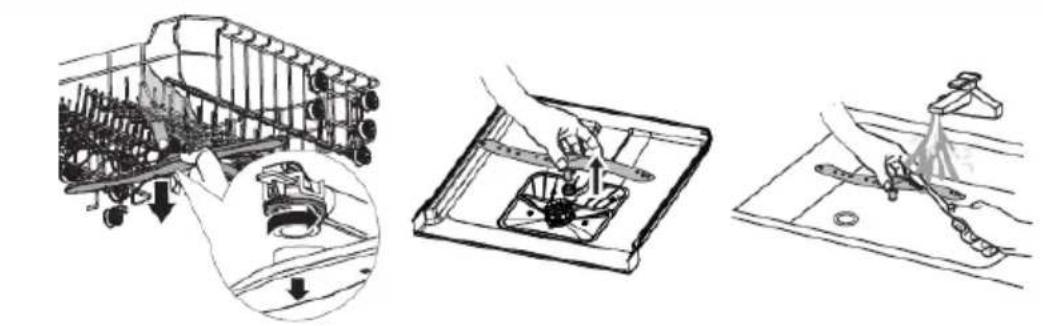

PERMETEZŐKAROK 163

A MOSOGATÓGÉP TISZTÍTÁSA 164

A HIBA MEGHATÁROZÁSA 165

A KÉSZÜLÉK TELEPÍTÉSE BÚTORBA VALÓ BEÉPÍTÉSE 167

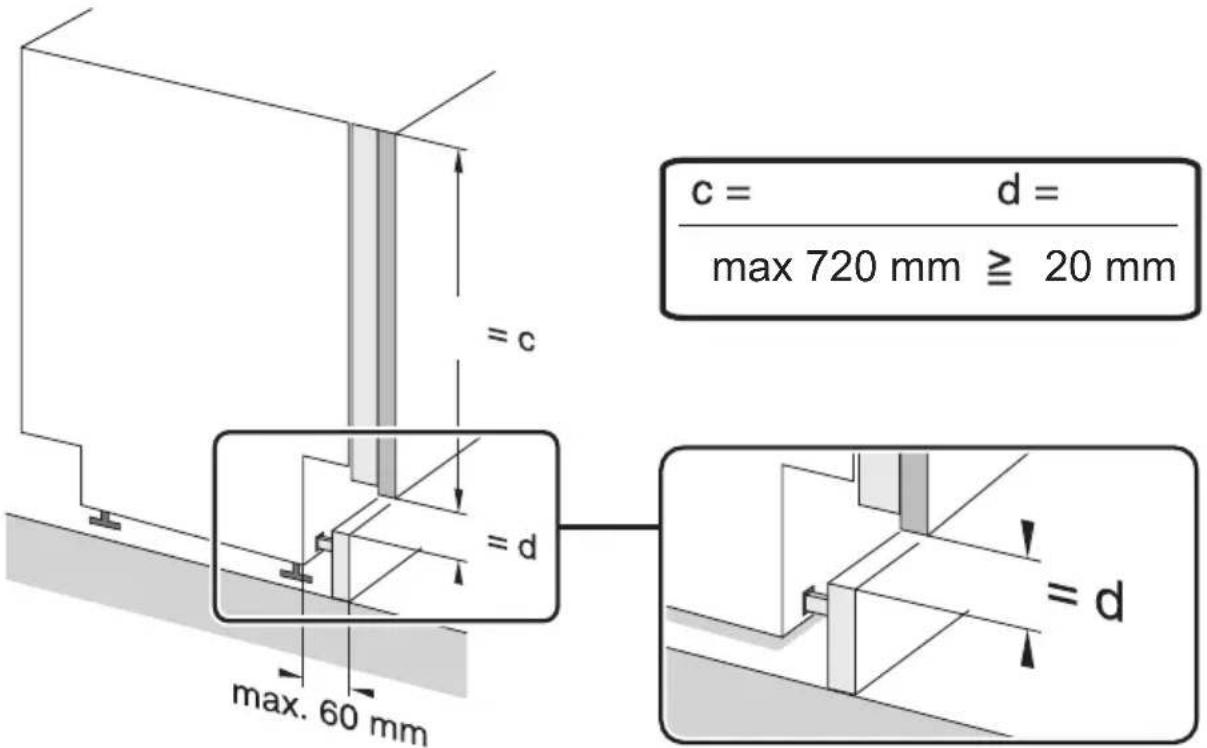

A KÉSZÜLÉK BEÁLLÍTÁSA 167

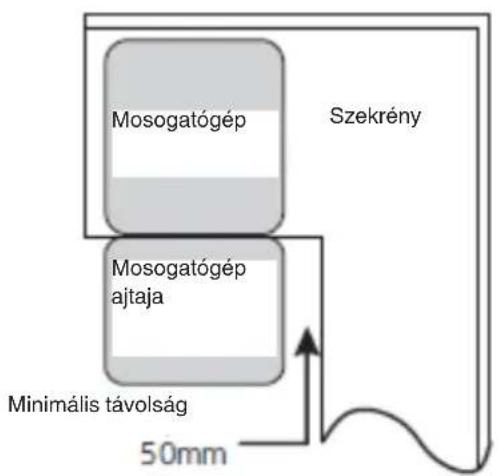

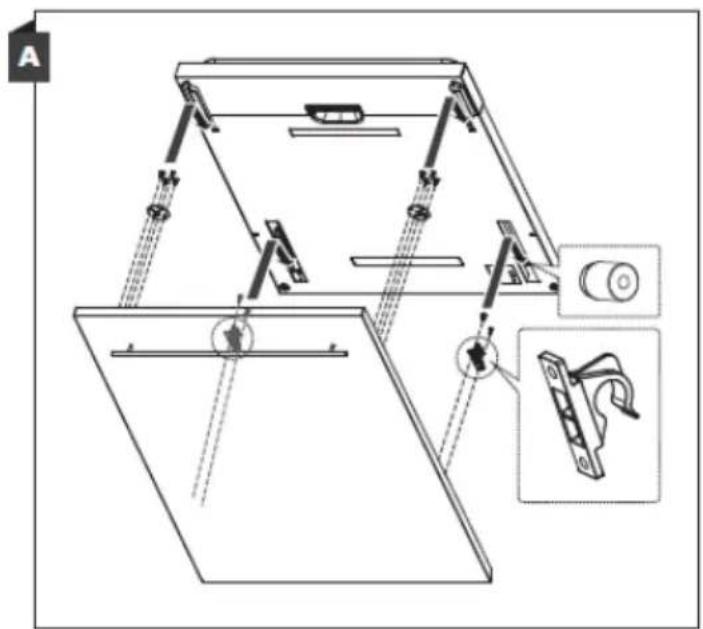

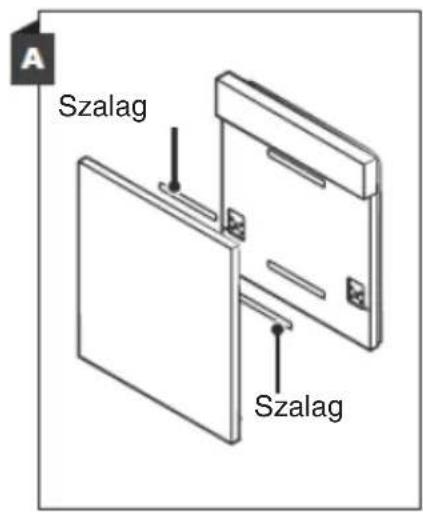

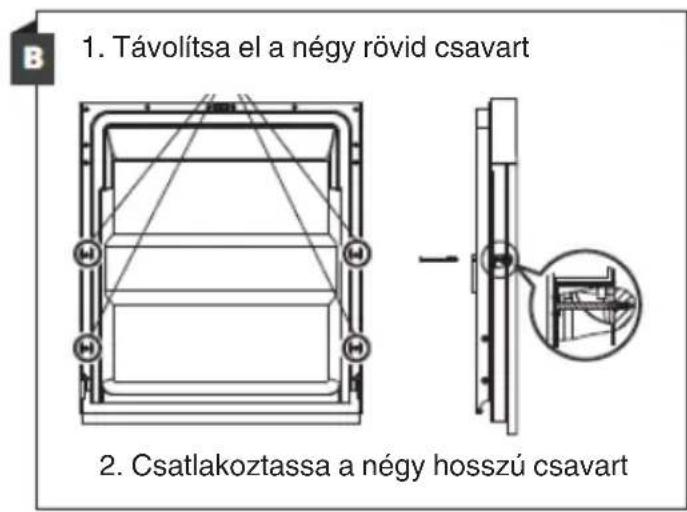

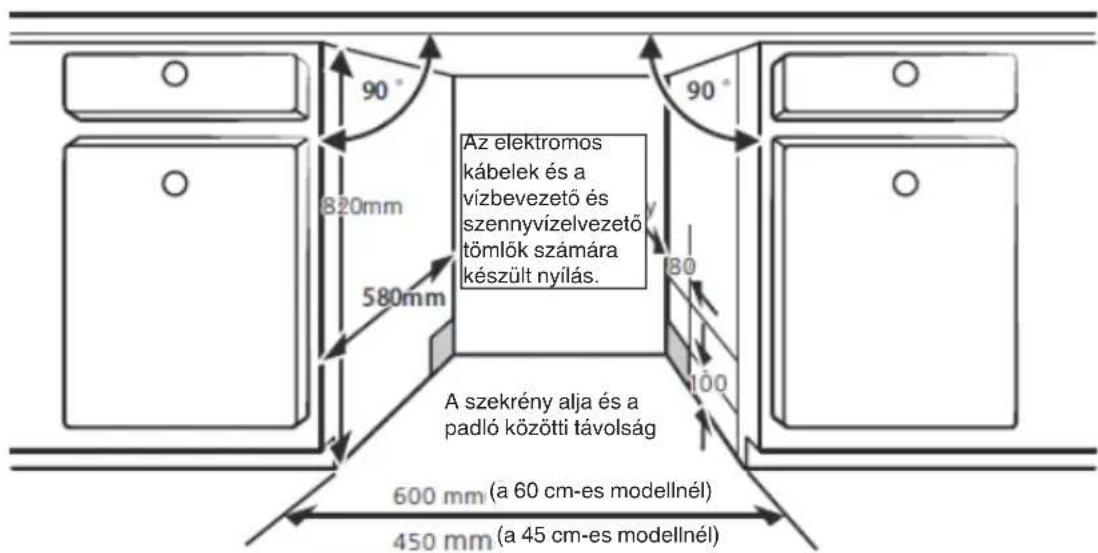

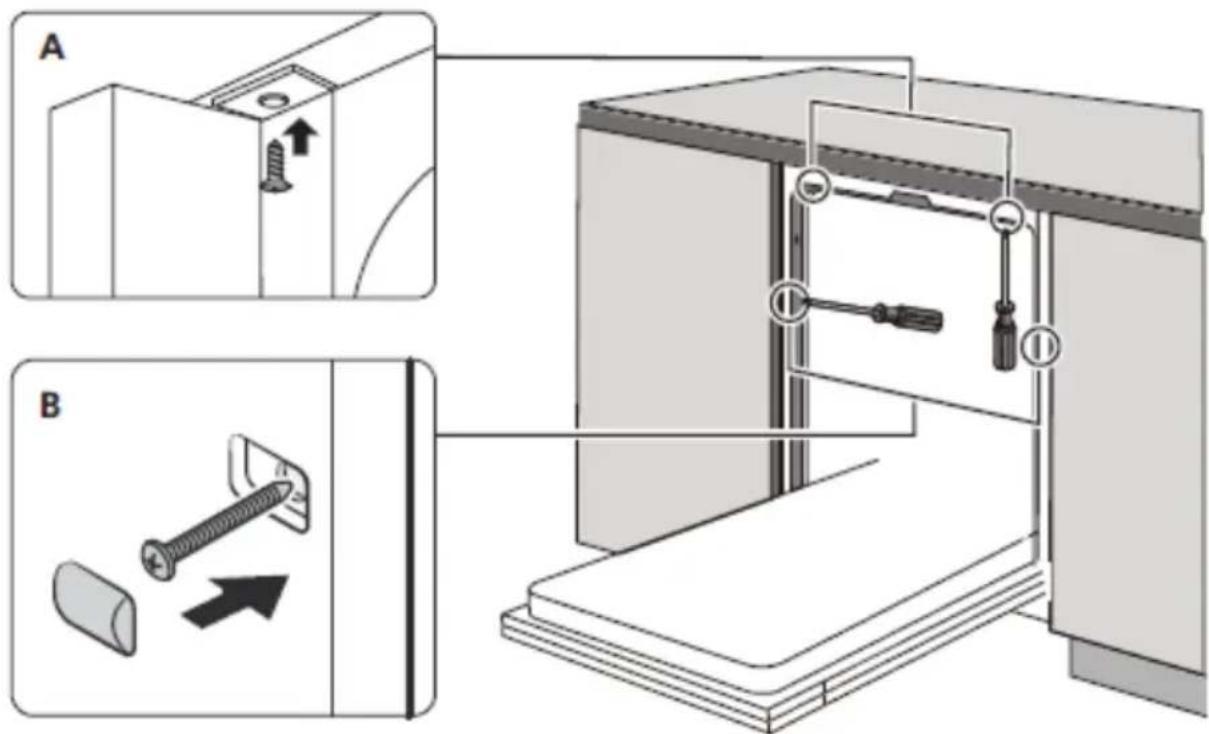

BEÉPÍTÉS A BÚTOROKBA 169

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 173

GARANCIA 173

1. Foszfátokkal és klórral.
2. Foszfátokkal, klór nélkül.
3. Foszfátok és klór nélkül.

A mai naptól kezdve az Ön mindennapi teendői egyszerűbbek lettek, mint valaha. A készülék FAGOR ELECTRODOMÉSTICO a könnyű használat és kiváló hatékonyság rendkívüli kombinációja. A használati utasítás elolvasását követően Önnek nem okoz gondot a kezelése.

A készülék, mely elhagyta a gyárat, gondosan ellenőrizve lett a csomagolás előtt a biztonságot és funkcionalitást illetően.

Kérjük Önöket, hogy a készülék üzembe helyezése előtt figyelmesen olvassák el a használati utasítást. A használati utasításban foglaltak betartása segít megelőzni a helytelen üzemeltetést. A használati utasítást meg kell tartani és el kell rakni úgy, hogy szükség esetén kéz alatt legyen.

A balesetek elkerülése érdekében gondosan követni kell a használati utasításban foglaltakat.

Tisztelettel,

FAGOR

ELECTRODOMÉSTICO

A BIZTONSÁGOS HASZNÁLATRA VONATKOZÓ FELTÉTELEK

Felszerelés előtt

• Ellenőrizze a készüléket az esetleges szállítási sérülések iránt. Soha ne szerelje fel illetve ne használja a készüléket, ha az sérült. Ha kétségei vannak, lépjen kapcsolatba az eladóval.
• Mielőtt a mosogatógépet áramhoz csatlakoztatná és elkezdené használni, figyelmesen el kell olvasnia a használati és szerelési útmutatót. A benne található tippek segítenek elkerülni a személyi sérülés és az anyagi kár fellépését. A mosogatógép dokumentációját egy biztonságos helyen kell tartani a rendeltetésszerű használat és esetleges konzultációk céljából.
• A jelen használati utasítás különböző típusú készülékekhez készült, s bizonyos benne leírt funkciók lehet, hogy nem érhetők el az Önök készülékén.

Első használat előtt

• Lásd Telepítési irányelvek (lent). - A földelő rendszer telepítését bízza egy szakképzett villanyszerelőre. - A gyártó nem vállal felelősséget a nem megfelelően földelt készülék okozta káresetekért. - Mielőtt bekapcsolná a készüléket, ellenőrizze, hogy az adattáblán található adatok megegyeznek-e a helyi elektromos hálózat adataival. - A felszerelés idejére áramtalanítsa a mosogatógépet. - Mindig csak a készülékkel együtt leszállított eredeti csatlakozódugót használja. - Ne csatlakoztassa a készüléket az elektromos hálózatra egy hosszabbító segítségével. A hosszabbító nem biztosít megfelelő biztonságot (pl. túlmelegedhet). - A készülék felszerelését követően a csatlakozódugó könnyen elérhető kell hogy legyen.

Gyermekek biztonsága

- Ezt a készüléket a legalább 8 éves gyermekek ill. pszichikai, érzékelési vagy mentális fogyatékkal

- élők vagy ez irányú tudással, tapasztalattal nem rendelkezők is használhatják, ha felügyelet alatt vannak vagy ha felvilágosították őket a készülék használatával kapcsolatban, és megértették, milyen veszélyekkel járhat a berendezés használata. Gyerekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását gyerekek csak felnőtt felügyelete mellett végezhetik.

- A 3 évesnél fiatalabb gyermekeket távol kell tartani a készüléktől, ha nem állnak állandó felügyelet alatt.

• Gyerekek nem játszhatnak a készülékkel.

- A gépi mosogatószerek maró hatásúak lehetnek a szemre, szájra és orra. Olvassa el a mosogatószerek gyártói által a csomagoláson elhelyezett, a biztonságra vonatkozó adatokat.

- Soha ne hagyja a gyerekeket felügyelet nélkül, ha a készülék nyitva van. Mosogatószerek maradványai maradhatnak benne.

- A mosogatógépben található víz nem alkalmas ivásra. A maró hatású vegyszerek sérülést okozhatnak.

- Az ajtó kinyitásánál valamint a program működése során különösen körültekintően kell viselkedni a magas hőmérsékletű víz miatt.

- A hosszú és éles/hegyes tárgyakat (pl. villák, kések) mindig tegye az evőeszköz tartóba, hegyével lefele, illetve vízszintesen a felső kosárba, hogy elkerülje az esetleges sérüléseket.

A mindennapi használat

- A készüléket csakis háztartásban, a következő célra használhatja: edények mosogatására.

- Ne használjon vegyi oldószereket a mosogatógépben; robbanás veszélye áll fenn.

- Ne üljön illetve ne álljon a nyitott ajtóra, s ne helyezzen rá bármilyen tárgyakat is. A készülék felborulhat.

- Ne nyissa ki az ajtót a készülék működése közben. Forró víz illetve gőz áramolhat ki belőle.

- Ne hagyja nyitva az ajtót, mivel ez veszélyhelyzetet okozhat.

- Az asztali edények mosása háztartási mosogatógépben általában kevesebb energiát és vizet fogyaszt a fázisban, mint a kézi mosás.

Probléma esetén

• A javítást és módosításokat bízza a szakszerviz szakképzett szakembereire.
• Ha probléma lépne fel illetve javításnál a készüléket áramtalanítani kell:
• Áramtalanítsa a készüléket, kihúzva a csatlakozódugót,
• Kapcsolja ki a biztosítékot.
• Ne a kábelt húzza, hanem a csatlakozódugót. Zárja el a vízforrást.

Javaslatok

• Ha a háztartási mosogatógépet a gyártó által megadott kapacitásra tölti be, energiát és vizet takaríthat meg.
• Az energia- és víztakarékosság céljából az edények mosogatógépbe való behelyezése előtt öblítse le az ételmaradékokat. A mosogatógépet csakis teljesen betöltötten szabad elindítani.
• Ne tegye a készülékbe ételmaradékokat tartalmazó edényeket.
• Az előmosás programot csakis szükség esetén használja.
• A tálakat, poharakat, csészéket fejjel lefelé helyezzük be.
• Ne tegyen a mosogatógépbe olyan edényeket, melyeket nem szabad mosogatógépben tisztítani és ne terhelje túl a mosogatógépet.
• Az edények kézi előöblítése nem ajánlott, mivel ez növeli a víz- és energiafogyasztást.

A mosogatógépben nem tisztítható edények

- Hamutartók, gyertyák maradványai, tisztítópaszták, festékek, vegyi anyagok, vas ötvözetek;

- Fa, csont, elefántcsont vagy gyöngyház nyelű villák, kanalak és kések; ragasztott elemű, csiszoló anyaggal, savval vagy lúggal szennyezett tárgyak

- Műanyag edények, melyek nem ellenállóak a magas hőmérsékletre, rez vagy on edények;

- Alumínium és ezüst elemek (elszíneződhetnek, mattá válhatnak)

- Egyes érzékeny típusú üvegek, dísznyomatú porcelánok, mivel ezek már az első mosogatást követően is színüket vesztik; némely kristály edények, mert ezek az idő múlásával elvesztik az átláthatóságukat, a magas hőmérsékletre nem ellenálló ragasztott evőeszközök, ólomkristály poharak,

• Vágódeszkák, szintetikus szálból készült tárgyak; - Nedvszívó tárgyak, mint a szivacs vagy konyhai törölköző, nem alkalmasak a gépi mosogatásra. - A jövőben, a vásárlás előtt figyelni kell, hogy az edények alkalmasak-e a gépi mosogatásra. - A készülék javításához szükséges alkatrészek rendelkezésre állásának minimális időtartama 7 illetve 10 év, a pótalkatrész típusától és felhasználási céljától függően, és ez összhangban áll a Bizottság (EU) 2019/2022 számú rendeletével. - A pótalkatrészek listája és a megrendelési eljárás a gyártó, az importőr vagy a meghatalmazott képviselő honlapján érhető el. - A termékkel kapcsolatos további információk az EU EPREL Termék Adatbázisában találhatók a https://eprel.ec.europa.eu honlapon. Termékinformációkat az energiacímkén található QR-kód beolvasásával, vagy az energiacímkéből a termék modelljének az EPREL keresőmotorjába való beírásával szerezhet.

KICSOMAGOLÁS

A készülék a szállítás idejére megfelelő módon be lett csomagolva a biztonság érdekében. Miután kicsomagoltuk a készüléket, a csomagolást környezetkímélő módon kell eltakarítani.

Az összes csomagolóanyag a környezet számára ártalmatlan, 100% újrahasználható és megfelelő jelekkel van ellátva.

Figyelem! A csomagolóanyagokat (polietilén zacskók, polisztirol stb.) a kicsomagolás közben tartsuk távol a gyerekektől.

A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA

Ez a készülék el lett látva az 2012/19/EU direktíva. Ez a jelzés arról tájékoztat, hogy a készülék, miután használata befejeződött, nem kerülhet a szemétbe az összes többi házi hulladékkal együtt.

A felhasználó köteles az elhasznált készüléket egy elektronikus és elektromos hulladékgyűjtő pontban leadni. A hulladékgyűjtő

pontok, többek között a lokális pontok, a boltok, az önkormányzati szervezetek egy rendszert alkotnak, mely lehetővé teszi a hulladék leadását.

Az elektronikus és elektromos hulladékkal való megfelelő bánásmód segít megelőzni az emberi egészségre és környezetre káros mellékhatásokat, melyeket a hulladékkal való nem megfelelő bánásmód és a hulladékban található veszélyes anyagok okozhatnak.

A KÉSZÜLÉK FELSZERELÉSE

A készülék beállítása

• A felszerelés helyének kiválasztásánál figyelembe kell venni az edények behelyezésének és kivételének könnyedségét.
• Ne tegye a készüléket olyan helyiségbe, ahol a hőmérséklet 0°C alá eshet.
• A felszerelés előtt távolítsa el a készülékről a csomagolóanyagokat, betartva a rajtuk elhelyezett figyelmeztetéseket.
• A készülék mozgatásakor ne tartsa a készüléket az ajtajánál, illetve a vezérlőpaneljénél fogva.
• Minden oldalról hagyjon egy kis szünetet, hogy kényelmesen hozzá tudjon férni a mosogatógéphez a tisztítás közben.
• Győződjön meg arról, hogy a vízbevezető tömlő és a szennyvízelvezető tömlő nem lett-e összenyomva. Meg kell róla győződni, hogy a készülék nem áll-e a tápkábelen.

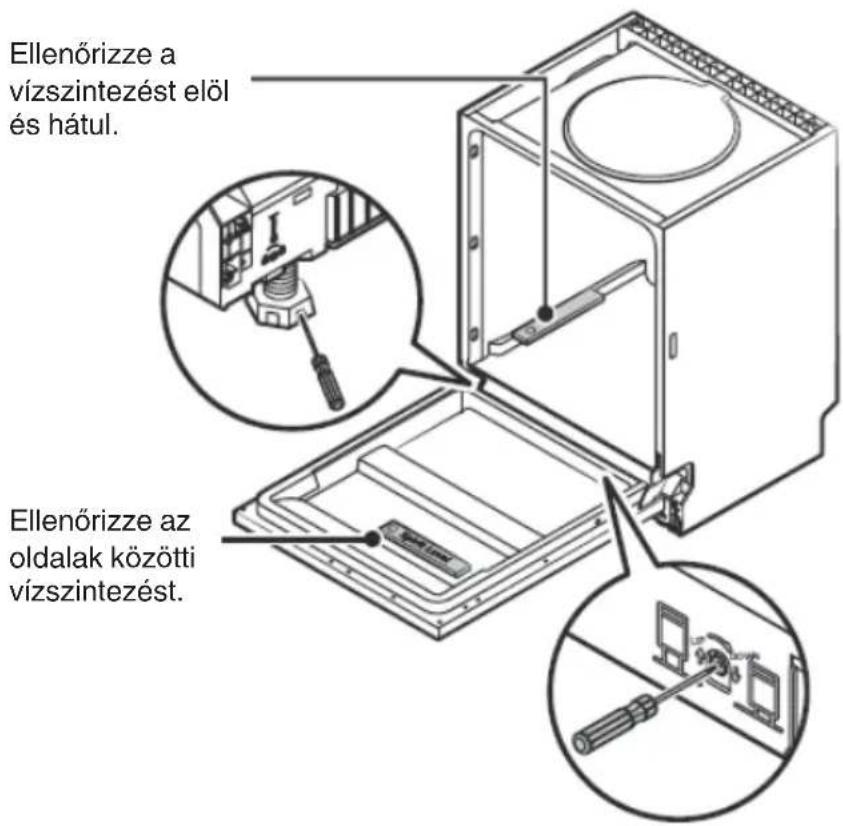

• A mosogatógépet ki kell vízszintezni az állítható lábak segítségével. A mosogatógép megfelelő beállítása garantálja a problémamentes ajtónyitást és zárást.
• Ha a mosogatógép ajtaja nem zárul megfelelően, ellenőrizni kell, hogy a készülék stabilan áll-e a padlón; ha nem, vízszintezni kell az állítható lábak segítségével.

Vízcsatlakozás

Meg kell róla győződni, hogy a belső hidraulikus rendszer megfelelő a mosogatógép csatlakoztatásához. Ezen kívül ajánlott egy szűrő telepítése a lakás vagy ház vízcsatlakozás bemeneténél, hogy elkerüljük a szennyeződések (homok, agyag, rozsda, stb.) okozta sérüléseket, mely szennyeződéseket a vízhálózat vagy belső vízrendszer szórványosan szállíthat; ez megakadályozza a lerakódásokat és a mosás utáni sárgulást is.

Vízbevezető tömlő

Ne használja régi mosogatógépének vízbevezető tömlőjét. Használja az új mosogatógépéhez csatolt új vízbevezető tömlőt. Mielőtt csatlakoztatná, öblítse ki vízzel a belsejét. A vízbevezető tömlőt csatlakoztassa közvetlenül a vízcsaphoz. A rendszerben a víznyomás legalább 0,03 MPa, maximálisan 1 MPa kell hogy legyen. Ha a víznyomás meghaladja az 1 MPa értéket, a mosogatógép előtt fel kell szerelni egy nyomásszabályzó szelepet.

A csatlakoztatás elvégzését követően teljesen ki kell nyitni a vízcsapot, és ellenőrizni kell, hogy nincs-e szivárgás.

Biztonsági okok miatt minden mosogatást követően el kell zárni a vízcsapot.

FIGYELEM: Némely mosogatógép modelleknél fel van szerelve az Aquastop vízbevezetés. Az Aquastop esetében veszélyes feszültség keletkeződik. Ne vágja el az Aquastop vízbevezetést. Az Aquastop vízbevezetésnek meghajlítás- és törésmentesnek kell lennie.

Figyelem! Biztonsági okok miatt minden mosogatást követően el kell zárni a vízcsapot.

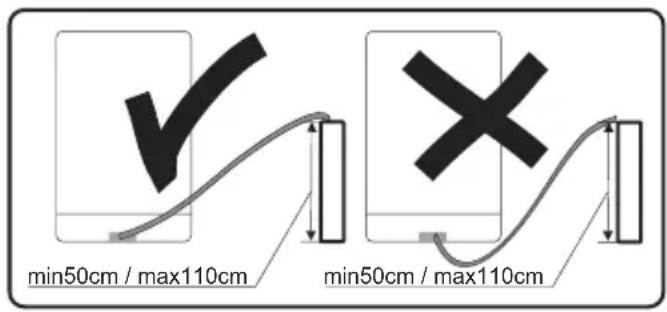

Vízelvezető tömlő

A vízelvezető tömlőt közvetlenül a lefolyóhoz illetve a mosdó kimeneti csonkjához lehet rögzíteni. Egy speciális fogantyú (ha van ilyen) használatával a vizet közvetlenül a mosdókagylóba is el lehet távolítani, a hajlított csövet a szélére akasztva. A csatlakoztatást legalább 50 cm-re és legfeljebb 110 cm-re a padló felett kell elvégezni.

Ha az Ön által használt vízelvezető tömlő hosszabb 4 m-nél, az edények piszkosak maradhatnak. A gyártó nem vállal felelősséget egy ilyen helyzetért.

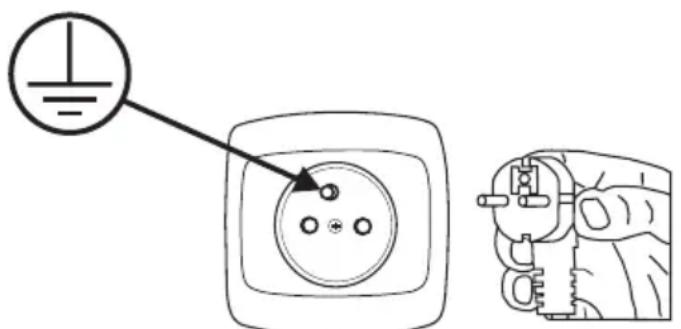

Elektromos csatlakoztatás

A csatlakozódugót egy földelt, megfelelő feszültségű konnektorba kell behelyezni. Ha nincs felszerelve a földelés, ennek telepítését egy szakképzett villanyszerelőre kell bízni. Ha a készüléket földelés nélkül kapcsolja be, a gyártó nem vállal felelősséget az esetleges károkért.

• A belső villanyrendszer egy 10-16 A biztosítékkal kell hogy rendelkezzen. • A készüléket egy váltakozó áramú 220-240V/50Hz
• Mindig a készülékkel együtt leszállított csatlakozódugót használja. A készülék beindításához alacsonyabb feszültségnél a mosogatási paraméterek romlását idézi elő, s a készülék meghibásodásához vezethet.
• A tápkábel cseréjét csak a szakszerviz illetve egy szakképzett villanyszerelő végezheti el. A jelen szabályok be nem tartása balesetet idézhet elő.
• Biztonsági okok miatt minden egyes használatot követően ki kell húzni a csatlakozódugót a konnektorból.
• Áramütés elkerülése végett ne érjen a csatlakozódugóhoz ha nedves a keze.
• A készülék áramtalanításánál mindig a csatlakozódugót húzza. Soha ne húzza a tápkábelt.

A KÉSZÜLÉK ÜZEMBE HELYEZÉSE

Első használat előtt

• Mielőtt bekapcsolná a készüléket, ellenőrizze, hogy az adattáblán található adatok megegyeznek-e a helyi elektromos hálózat adataival.
• Távolítsa el az összes csomagolóanyagot a készülék belsejéből.
• Készítse elő a vízlágyító szert.
• Töltsön fel vízzel az edényt, majd töltsön kb. 1,5 kg különleges sót (mosogatógépekhez valót) a sótartályba.
• Öntsön öblítőszert az öblítőszer-adagolóba.

A vízkőmentesítés fontossága

A mosogatógép megfelelő működéséhez lágy vízre van szükség (alacsony kalciumtartalmúra). Ellenkező esetben az edényeken és a készülék belsejében vízkő fog lerakódni. Ez negatív hatással van a mosogatás, szárítás és öblítés folyamatára. Amikor a víz keresztüláramlik a vízlágyító rendszeren, a víz keménységéért felelős ionok eltávolításra kerülnek, s a víz megfelelően lágy lesz ahhoz, hogy megfelelő hatékonyságú legyen a mosogatás. A vízhálózati víz keménységétől függően a víz keménységéért felelős ionok különböző gyorsasággal halmozódnak fel a vízlágyító rendszerben. Ezért is a vízlágyító rendszert rendszeresen frissíteni kell, hogy ugyanolyan hatékonyan működjön minden egyes mosogatásnál. E célból használunk sót a mosogatógépekhez.

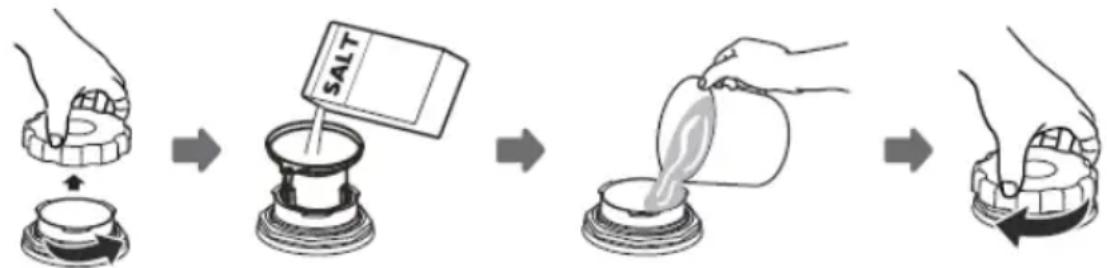

Só beöntése

Csak mosogatógépekhez használatos lágyító sót használjon.

Minden más típusú só, amelyet nem mosogatógépekhez használatos, különösen a konyhai só, károsíthatja a vízlágyítót. A rossz só használata által okozott kár esetén a gyártó nem vállal garanciát vagy felelősséget a károkért.

Töltsön bele sót még a mosogatási program lefuttatása előtt.

Ezzel megakadályozza, hogy a készülék alján sódarabkák vagy sós víz maradjon, ami korróziót okozhat.

1. Távolítsa el az alsó kosarat a készülékből, és csavarja le a tartály fedelét.
2. Helyezze a tölcsér végét (mely a szett részét képezi) a lyukba, és szórjon bele kb. 1,5 kg sót.
3. Töltse fel a sótartályt tele vízzel. Normális eset, hogy kis mennyiségű víz kiömlik a sótartályból.
4. A tartály feltöltését követően csavarja vissza a fedelet.
5. A tartály sóval történő feltöltése után a sójelző kialszik.
6. Közvetlenül a tartály sóval történő feltöltése után indítsa el a mosogatóprogramot (javasoljuk, hogy futtassa a rövid programot). Ellenkező esetben a sós víz károsíthatja a szűrőket, a szivattyút vagy a készülék egyéb fontos elemeit. Ezt nem fedezi a garancia.

FIGYELEM:

• A sótartályt akkor kell feltölteni, ha a kezelőpanelen a sójelző ( ) világít. A só feloldódási sebességétől függően a sójelző még a tartály feltöltése után is világíthat.
• Ha a kezelőpanelen nincsenek jelzések (egyes modelleken), akkor azt, hogy mikor kell feltöltenie a tartályt, az elvégzett tisztítási ciklusok alapján becsülheti fel.
• Só kiszóródása esetén futtassa az áztató programot vagy a rövid programot.
• Csakis mosogatógépekbe való sót szabad használni!

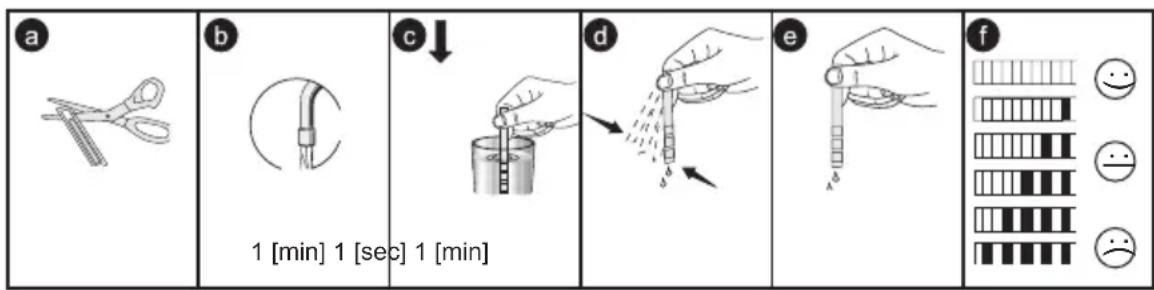

Tesztcsík

A mosogatógépben történő mosás hatékonysága a víz keménységétől függ. Ezért is a készülék fel van szerelve egy rendszerrel, mely lágyítja a vizét. A mosás hatékonysága nő ezen rendszer megfelelő módon történő beállításával. Hogy meg tudja határozni a vízkeménység fokát, lépjen kapcsolatba a helyi vízművekkel, illetve végezzen el egy vízkeménységi tesztet egy tesztcsík segítségével (ha van ilyen).

Összetett mosogatószerek (pl.: "2 az 1-ben", "3 az 1-ben" stb.)

3 féle mosogatószer létezik:

1. foszfor- és klórtartalmú,
2. foszfortartalmú és klórmentes,
3. foszfor- és klórmentes.

A legújabb tabletták foszformentesek. Mivel a foszfor vízlágyító hatású, ajánlatos só hozzáadása az adagolóba, még akkor is, ha a vízkeménység alig 6°dH. Ha a vízkeménység igen magas fokú, és foszformentes mosogatószert használ, az edényeken és poharakon fehér üledék maradhat.

Ezt meg lehet előzni nagyobb mennyiségű mosogatószer használatával. A klórmentes mosogatószerek gyengébb fehérítő hatásúak. A színes foltok lehet, hogy nem lesznek olyan gondosan eltávolítva. Magasabb hőmérsékletű tisztítóprogramot kell kiválasztani.

Az összetett mosogatószerek használatával megfelelő eredményeket csakis bizonyos körülmények között lehet elérni. Ezek a mosogatószerek öblítőszert és/vagy sót tartalmaznak nagy mennyiségben. De még az összetett tablettáknál is ajánlott a regeneráló só használata.

Mire kell figyelni ezen termékek használatánál:

• Mindig ellenőrizze a használt mosogatószer összetételét, és hogy összetett termék-e.
• Ellenőrizni kell, hogy az adott mosogatószer megfelel-e a víz keménységi fokozatának, amelynél a mosogatógép használatos.
• Be kell tartani a csomagoláson feltüntetett utasításokat.
• Ha a mosogatószer tabletta formájú, azt soha ne rakja be az evőeszköz tárolóba. A tablettákat mindig tegye a mosogatószer adagoló tartályába.
• Ezen szerek használata csakis bizonyos körülmények között vezet eredményre. Ilyen típusú szerek használatánál kapcsolatba kell lépni a gyártójukkal, és érdeklődni kell a felhasználási feltételek felől.
• Ha a mosogatószerek használatának feltételei és a mosogatógép beállításai megfelelőek, Ön sót és/vagy öblítőszert takarít meg.
• Ha a „2 az 1-ben” vagy „3 az 1-ben” mosogatószerek használatának eredményei nem kielégítőek (az edényeken vízkő és vízmaradványok vannak), kapcsolatba kell lépni a mosogatószer gyártójával. A mosogatógép garanciája nem terjed ki az összetett mosogatószerek használatára.

Az ajánlott használati mód: A legjobb eredmény elérése érdekében az összetett kompozíciójú mosogatószerek használatánál öntsön sót és öblítőszert a mosogatógépbe, és állítsa a vízkeménységet és az öblítőszert a minimális értékre.

A különböző gyártók által gyártott különböző mosogatógép tabletták feloldási ideje különbözhet a hőmérséklet és idő figyelembevételével. Ezért nem ajánlatos mosogatógép tablettákat használni a rövid programoknál. A rövid programoknál mosogatópor használata ajánlott.

A mosogatószereket mindig tartsa gyermekektől elzárva, száraz és hűvös helyen. Töltse fel a mosogatószer adagolót közvetlenül a készülék kikapcsolása előtt.

Figyelem: Ha az összetett mosogatószer használata közben eddig nem tapasztalt problémák lépnének fel, lépjen kapcsolatba a mosogatószer gyártójával.

Az összetett mosogatószerek használatának befejezése:

• Töltse fel az adagolókat sóval és öblítőszerrel.
• Állítsa be a vízkeménységi fokot a legmagasabb szintre (6) és kapcsolja be a mosogatógépet.
• Állítsa be a víz keménységét.
• Megfelelő módon állítsa be az öblítőszert.

Figyelem: Csakis mosogatógépbe való öblítőszereket szabad használni. Ha túltölti az adagolót, a maradék, kifolyt öblítőszer nagymennyiségű habképződéshez vezet, ezáltal csökkentve a tisztítás eredményességét, ezért a kiömlött szert egy kendővel le kell törölni.

Vízkeménységi táblázat

Vízkeménység	Német mértékegység dH	Francia mértékegység dF	Brit mértékegység dE	Vízkeménység jelző	Só használat (g/ciklus)
1 0~5 0~9 0~6 H1 0
2 6-11 10-20 7-14 H2 9
3	12-17	21-30	15-21	H3	12
4	18-22	31-40	22-28	H4	20
5	23-34	41-60	29-42	H5	30
6	35-55	61-98	43-69	H6	60

Ha a víz keménysége magasabb fokú, mint a táblázatban szereplő legmagasabb értékek, illetve ha egy kútból nyeri a vizet, akkor érdemes víztisztító szűrőket és rendszereket alkalmazni.

FIGYELEM: A gyári beállítások a 3. fokozatú vízkeménységre vannak beállítva.

Nyissa ki az ajtót. Kapcsolja be a készüléket:

Tartsa lenyomva a programválasztó gombot 5 másodpercnél hosszabb ideig. Ha a sójelző villog, ez azt jelenti, hogy Ön belépett a vízlágyítási beállításokba.

A mosogatógép bekapcsolásától számított 60 másodpercen belül lépjen be a beállításokba.

Nyomja meg a programválasztó gombot, hogy az adott helyi körülményeknek megfelelő beállítást tudjon elvégezni. A következő beállítások lehetségesek: H3->H4->H5->H6->H1->H2->H3.

A beállítások befejezése céljából nyomja meg a feszültségjelző gombot.

Mosogatószerek fogyasztása

Csakis mosogatógépbe való mosogatószer használható. A piacon kapható por, gél és tabletta formájú mosogatószer, melyek háztartási mosogatógépekbe valók. A mosogatószert az adagolóba még a mosogatógép beindítása előtt kell elhelyezni. A mosogatószer gyermekek elől elzárva, száraz és hűvös helyen tartandó.

Ne töltse túl a mosogatószer-adagolót; ellenkező esetben a poharakon karcolások keletkezhetnek, és a mosogatószer nem fog teljes egészében feloldódni.

Ha bővebb információra van szükségük a használt mosogatószerrel kapcsolatban, akkor lépjenek kapcsolatba közvetlenül a gyártójával.

Szabványos betöltés és a mérési eredmények:

Felső kosár

1 Csészék

2 Csészealjak

3 Poharak

4 Bögrék

5 Kisméretű fazék

6 Tál sütőben való sütéshez

7 Desszert tányérok

8 Ebéd tányérok

9 Leveses tányér

10 Ovális tál

11 Melamin desszert tányérok

12 Melamin tál

13 Üvegtál

14 Desszerttálak

Alsó kosár

A mérésekhez való adatok megfelelnek a EN 60436 szabványnak

Űrtartalom 14 elemű standard tányérkészlet A felső kosár beállítása – alsó pozíció Program - ECO Öblítőszer adagjának beállítása - max Vízkeménység beállítása - H3

Evőeszköz tároló

Az evőeszközöket egymástól elkülönítve kell behelyezni, megfelelő állásban, és ügyelni kell arra, hogy ne gubancolódjanak egymásba, mert ez nem kielégítő tisztítási eredményt okozhat. A legjobb tisztítási hatás érdekében az evőeszközöket úgy kell behelyezni a tárolóba, hogy: ne érintkezzenek egymással, és a hosszú tárgyakat középre helyezze.

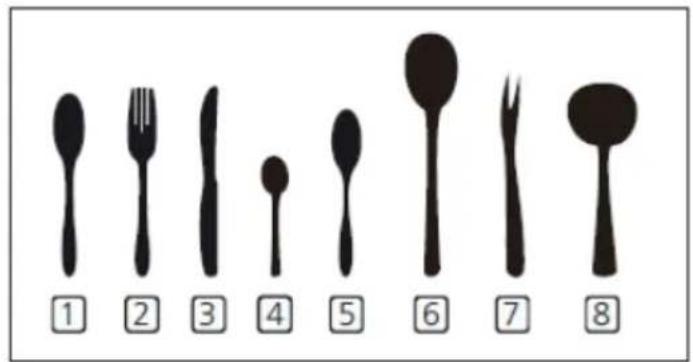

Szám Evőeszközök

1 Leveseskanál

2 Evőeszközök

3 Kések

4 Kiskanalak

5 Desszertes kanalak

6 Tálaló kanál

7 Tálaló villák

8 Mártáskanál

Tippek az evőeszköz tálca használatához:

Emelje fel a bal polcot, és állítsa az alsó helyzetbe. A bal polc lapos, és a jobb polc meg van döntve.

Emelje fel a jobb polcot, mindkét polc lapos helyzetben van.

A jobb polcot tolja el balra, a két polc egymáshoz illik.

Vegye ki a jobb polcot, csak a bal marad a helyén.

AZ EDÉNYEK BEHELYEZÉSE

Felső kosár

A felső kosár a finomabb típusú edények számára van fenntartva, mint pl. a poharak, csészék, tányérok stb. A felső kosárba elhelyezett edényeknek tisztábbnak kell lenniük, mint az alsó kosárban elhelyezetteknek.

Ezenfelül a polcokra villákat, késeket és kanalakat lehet tenni vízszintesen úgy, hogy ne blokkolják a permetezőkart.

Poharak/csészék polcra történő elhelyezése

Ezeknek a polcoknak köszönhetően növelni lehet a felső kosár űrtartalmát. A poharakat és bögréket a polcokra lehet tenni. Ha több helyet szeretne a kosárban a magasabb edények elhelyezésére, emelje fel a pohártartó polcot. Ezt követően a polchoz támaszthatók a magasabb poharak. De el is távolítható, ha nincs rá szükség.

A kosár állványainak összecsukása

A tüskék a tányérok megtartására szolgálnak. Összecsukhatóak, hogy több hely maradjon a nagyobb méretű edények számára.

Emelje fel / Engedje le

Tippek a kosár használatához:

A felső kosár beállítása 1. típus:

A felső kosár magassága könnyen beállítható, hogy a felső vagy alsó kosárban lévő magas edények könnyen elférjenek. A felső kosár magasságának beállításához a következők a teendők:

1. Húzza ki a felső kosarat.
2. Távolítsa el a felső kosarat.

1. Szerelje fel a kosarat a felső vagy alsó görgőkre.
2. Helyezze be a felső kosarat.

2 típus:

1. A kosár felső helyzetbe emeléséhez két oldalról addig emelje, míg ugyanolyan magasságba nem kerül. Győződjön meg róla, hogy a sínekre megfelelően van rögzítve.
2. A kosár leeresztéséhez tolja le a fogantyúkat és engedje el.

Alsó kosár

Az alsó kosárra helyezzük a tányérokat, tálakat, fazekakat stb. Győződjön meg arról, hogy az alsó kosárban található edények nem akadályozzák a permetezőkar munkáját, és az szabadon foroghat. Az alsó kosárba a nagyobb méretű edényeket, valamint a nehezebben tisztíthatóakat kell betenni, mint pl. a fazekak, serpenyők, fedők, tálak stb. Az edényeket fejjel lefelé kell betenni, hogy ne gyűljön össze bennük a víz.

Az edényeket úgy kell berakni, hogy ne akadályozzák a permetezőkar munkáját.

A mosogatószer-adagoló feltöltése

Nyissa fel a mosogatószer-tartály fedelét a mosogatószer-tartály megnyomásával, hogy a reteszelést a képen látható módon kioldhassa. A mosogatószer-adagoló belül szintjelzővel rendelkezik. A szintjelzőt használva (csíkok mennyisége) megfelelő mennyiségű mosogatószert lehet betölteni. Az adagolóba maximálisan 30 g mosogatószer tölthető.

Nyissa ki a mosogatógépbe való mosogatószert tartalmazó csomagot, és öntsön a nagyobb tartályrészbe (A) 25 cm³ mennyiséget erősen szennyezett edények esetében, illetve 15 cm³ mennyiséget a kevésbé szennyezett edények esetében (B). Ha az edény hosszabb ideig nem volt megmosva, illetve ételmaradékok száradtak rá, a mosogatógép betöltését követően öntsön 5 cm³ mosogatószert az előmosás rekeszébe, és kapcsolja be a mosogatógépet. Az edények szennyezettségétől és a vízkeménység fokától függően szükség lehet nagyobb mennyiségű mosogatószer hozzáadásához.

1. Nyissa ki a fedelet a kioldó retesz eltolásával.
2. Nyissa ki a fedelet a kioldó retesz megnyomásával.

Töltse fel mosogatószerrel a nagyobb kamrát (A) az alapvető mosogatáshoz. A jobb tisztítási eredmények érdekében, különösen erősen szennyezett edények esetén, öntsön be kis mennyiségű mosogatószert az ajtón keresztül. Ez az extra mosogatószer az előmosás során kerül felhasználásra.

Zárja be a fedelet előretolva és megnyomva azt.

FIGYELEM:

• A víz szennyezettségétől függően a beállítások változhatnak. • Kövesse a mosogatószer csomagolásán található gyártó utasításait.

Az öblítőszer-adagoló betöltése és beállítások

Az öblítőszert fehér vízcseppek, foltok, fehér elmaszatolódások megakadályozása érdekében használjuk, melyek a tisztítás folyamata alatt keletkezhetnek, valamint a szárítás folyamatának nagyobb fokú eredményességéért. A közhiedelemmel ellentétben nem csak az edények csillogásáért felelős, hanem szintén segíti a szárítás folyamatát is. Emiatt ügyelni kell arra, hogy az adagolóban mindig található-e megfelelő mennyiségű, mosogatógépekben használatos öblítőszer.

A fogantyú felemelésével távolítsa el az adagoló fedelét.

Öntse az öblítőszert az adagolóba, vigyázzon, nehogy túltöltse.

Zárja be a fedelet. Figyelem: A mosogatószer-tartály bezárásakor nyomja meg a fedélen megjelölt helyet!

Az öblítőszer-adagoló beállítása

A korlátozott öblítőszer-fogyasztás melletti jobb szárítási eredmények eléréséhez beállíthatja a mosogatógép öblítőszer-fogyasztását. Hajtsa végre a következő lépéseket.

1. Nyissa ki az ajtót. Kapcsolja be a készüléket;
2. Az 1. lépéstől számított 60 másodpercen belül nyomja meg és tartsa lenyomva a „Program” gombot legalább 5 másodpercig. Nyomja meg a Késleltetés+ gombot a beállítások kivetítéséhez. Az öblítőszer-jelző másodpercenként villog.
3. Nyomja meg a „Program” gombot a helyi viszonyoknak megfelelő beállítás kiválasztásához. A következő beállítások lehetségesek: D3->D4->D5->D1->D2->D3. Minél magasabb a szám, annál több öblítőszert használ a mosogatógép.

A beállítások befejezése céljából nyomja meg a feszültségjelző gombot.

A készülék bekapcsolása

1. Húzza ki a felső és az alsó kosarat, tegye be az edényeket, és tolja be a kosarakat a mosogatógépbe. Ajánlott először az alsó kosarat, majd pedig a felső kosarat megtölteni.
2. Öntse/rakja be a mosogatószert.
3. A csatlakozódugót illessze a konnektorba. Győződjön meg arról, hogy a vízellátás be van kapcsolva, és maximális víznyomás van beállítva.
4. Nyissa ki a készülék ajtaját, majd nyomja meg a bekapcsoló gombot a készülék bekapcsolásához.
5. Válassza ki a programot; a program jelzője világít a kijelzőn. Zárja be az ajtót, és a mosogatógép elkezd működni.

Program módosítása

A beállított és folyamatban lévő mosogatási ciklust csak akkor lehet módosítani, ha csak rövid ideje kapcsolt be. Ellenkező esetben a mosogatószer már fel lett oldva a vízben, és a víz kiszivattyúzásra kerülhetett. Ebben az esetben töltse fel újra a mosogatószer tartályt mosogatószerrel, és indítsa el a mosogatóprogramot az elejétől. A mosogatógép kezdeti helyzetbe való visszaállításához kövesse az alábbi utasításokat:

1. Nyissa ki kissé az ajtót a mosogatógép leállításához. Amikor a szórókar leáll, az ajtó teljesen kinyitható.
2. Nyomja meg és tartsa lenyomva a Program gombot 3 másodpercig az aktuális program törléséhez, és a készülék készenléti állapotba kerül.
3. Megváltoztathatja a programot a kívánt ciklusbeállításra.

Edény hozzárakása mosogatás közben

A mosószer tartály felnyitása előtt bármikor hozzáadható egy további edény. Ebben az esetben kövesse az alábbi utasításokat:

1. Nyissa ki kissé az ajtót, hogy megszakadjon az edénymosogatás.
2. Amikor a szórókarok nem működnek, teljesen kinyithatja az ajtót.
3. Adja hozzá az elfelejtett edényeket.
4. Csukja be az ajtót, a mosogatógép 10 másodperc múlva ismételten folytatja működését.

FIGYELMEZTETÉS:

Mosogatás közben veszélyes az ajtó kinyitása, mert a forró gőz égési sérülést okozhat!

A mosási ciklus befejezését követően

Kapcsolja ki a készüléket a hálózati gombbal, zárja el a vízutánpótlást, és nyissa ki a mosogatógép ajtaját. Várjon néhány percet, mielőtt elkezdené kiüríteni a mosogatógépet, ne vegye ki az edényeket és az evőeszközöket, amíg forróak, és elrepedhetnek. Az edények nagyon szárazak lesznek.

Kapcsolja ki a mosogatógépet

A program akkor fejeződött be, amikor a program diódája világít, de nem pulzál.

1. Kapcsolja ki a mosogatógépet a Bekapcsolás/Kikapcsolás gombbal.
2. Zárja el a vízbevezető csapot!

Óvatosan nyissa ki az ajtót.

A forró edények igen érzékenyek az ütésre. Ezért is, mielőtt kivenné az edényeket, hagyja őket 15 percen keresztül lehűlni.

Nyissa ki a mosogatógép ajtaját, hagyja azt kihajtva, és várjon néhány percig, míg kiveszi az edényeket. Ezáltal az edények hűvösebbek és szárazabbak lesznek.

Edények kivétele a mosogatógépből

Az, hogy a mosogatógép belül nedves, normális jelenség.

Ürítse ki az alsó, majd a felső kosarát. Ezáltal megakadályozza, hogy a felső kosáron lévő edényeken található víz lecsöpögjön az alsó kosárban található edényekre.

A KIJELZŐ ÉS A PANEL

A készülék működtetése (gomb)
1. Teljesít-mény	Nyomja meg a gombot, hogy bekapcsolja a mosogatógépet.
2. Program Ny	omja meg a gombot a megfelelő program kiválasztásához,a megfelelő jelző világít.
3. Késlelte-tett start	Ez a gomb a mosogatás késleltetésének beállítására szolgál. Astartót 1 és 24 óra közötti időszakkal lehet késleltetni.
4. Alt A gomb	megnyomásával kiválaszthatja a felső vagy az alsókosarat; a megfelelő jelzőfény kigyullad.
5. Képernyő	A kiválasztott programot jelzi.Kivetíti a kiválasztott program , a hátralévő időt, a késleltetésiidőt, a hibakódokat stb.
6. Program-választásjelző	Mindent együtt.Normál szennyezettségű edényekhez, rászáradt ételmaradékoknélkülAuto programAUTOA közepesen és erősen szennyezett edények mosogatásáraszolgál, rájuk száradt ételmaradékokkal illetve ezen maradékok nélkül.Intenzív programNagyon piszkos edények, beleértve a száradt ételmaradékokattartalmazó fazekakat és serpenyőket.EgyetemesA átlagban szennyezett edények mint pl. fazekak, tányérok éspoharak illetve enyhén szennyezett serpenyők mosogatásáraszolgál.ECO ECO Ez egy normál mosogatási program, és a közepesen szennye-zett edények, például fazekak, tányérok, poharak és enyhénszennyezett serpenyők mosogatására szolgál.ÜvegEnyhén szennyezett edényekhez és üvegekhez.90 min90'A közepesen szennyezett edények gyors mosogatására szolgál.GyorsRóvid mosogatási ciklus az enyhén szennyezett edények szá-mára, melyek nem igényelnek szárítást.
6. Program-választás jelző	ÁztatásOlyan edények öblítésére, amelyeket aznap később tervez elmosogatni.
7. Alt kijelző	FelsőAmikor kiválasztja a felső kosár opciót, csak a felső kosár szó-rófúvóka aktív. Az alsó kosár szórófúvókái nem működnek.AlsóAz alsó kosár opciójának kiválasztása után csak az alsó kosár szórófúvókák aktívak. A felső kosár szórófúvókái nem működnek.
8. Figyel-meztető jelzés	ÖblítőszerHa a jelző világít, ez azt jelenti, hogy a tartályban alacsony a öblítőszer, és újratöltés szükséges.SóHa a jelző világít, ez azt jelenti, hogy a tartályban alacsony a sószint, és újratöltés szükséges.

HIBAKÓD

HIBAKÓD HIBA	LEÍRÁSA TEENDŐK
E1	Hosszabb ideig tart a vízfeltöltés.	A vízcsap el van zárva, a vízbeömlő nyílás el lett töm-ve, illetve a víznyomás túl alacsony.
E3	A szükséges hőmér-séklet nem lett elérve.	A fűtőelem meghibásodása.
E4 Túlcsordulás.		A mosogatógép eleme szi-várog.
E8	A terelőszelep nincs tájolva.	Nyitott áramkör vagy nyitott terelőszelep.
Ec	A mosogatásszabá-lyozó rendszer nem működik.	Lemez- vagy motorhiba.
Ed	Kommunikációs hiba a fő elektronika és a kijelző elektronika között.	Meg van nyitva az áramkör illetve károsodtak a kommu-nikációs csatlakozások.

Pohártartó (csak egyes modelleknél)

A poharakat a felső kosárba lehet tenni. Akassza a borospoharakat az állványokra. Válassza ki az állvány helyzetét a poharak magasságának megfelelően.

Kis pohár: akár 120 mm magasságig

Közepes pohár: legfeljebb 180 mm magasságig (ha a készülék kiegészítő evőeszköz-polccal van felszerelve, vagy max. 250 mm magas poharak, ha a készülék nem rendelkezik kiegészítő polccal)

Helyezze a kisméretű és a közepes méretű poharakat a felső kosárba.

Pohárállvány (csak egyes modelleknél)

A nagyméretű poharakat a poharak mosogatására szolgáló állványra is lehet helyezni. A poharak kissé meg vannak döntve, hogy a lehető legjobban kihasználjuk a teret.

Az állványt az alsó kosárba kell helyezni. Miután a poharak a helyükön vannak, vegye ki a csészétartót az alsó kosárból, hajtsa össze a két tüskesort, és helyezze az állványt a kosárba.

Sütőtálca-tartó (csak egyes modelleknél)

A sütőtálca mosogatható a tartóba való helyezésével, ami jobb mosogatási hatékonyságot biztosít. Ha nincs szükség a tartó használatára, akkor mindkét oldalon megfelelően kifelé fordítható, hogy ne zavarja a többi edény felállítását.

Blue Dot (csak egyes modelleknél)

A padló kijelző és az edény hozzáadás funkció:

1. A mosogatás elején az edények hozzáadásának időjelzője villogni kezd, mielőtt elérné a fő mosási hőmérsékletet. Ez azt jelenti, hogy kinyithatja az ajtót és hozzáadhatja a mosandó edényeket.
2. Ezen idő elteltével a padló kijelző nem villog a program végéig, és ez idő alatt nem tanácsos edényt hozzáadni.
3. A program végeztével 5 percig villog és kialszik.

Automatikus ajtónyitás.

Automatikus ajtónyitás.

A készülék szárítás közben kinyitja az ajtót. A forgóajtó jobb szárítási eredményeket biztosít kevesebb energiafogyasztással. Ne csukja be az ajtót, mert a készülék megsérülhet.

TISZTÍTÁS ÉS KARBANTARTÁS

Külső felületek tisztítása

Ajtó és az ajtó tömítése. Az ételmaradékos szennyeződés eltávolítása céljából rendszeresen tisztítsa meg az ajtó tömítését egy puha, nedves ruhával. Amikor az edényeket a mosogatógépbe behelyezi, az étel- és az italmaradékok megmaradhatnak a mosogatógép ajtajának oldalán. Ezek a felületek a mosogatógép-rekeszen kívül esnek, és a permetező karokból származó víz nem éri el azokat. Távolítson el minden szennyeződést az ajtó bezárása előtt.

Irányítópanel A kezelőpanelt KIZÁRÓLAG puha, nedves ruhával törölje át.

FIGYELMEZTETÉS Annak megakadályozása érdekében, hogy a víz bejusson az ajtózárba és az elektromos alkatrészekbe, ne használjon aeroszolos tisztítószert.

Ne használjon súroló hatású vagy éles tisztítószereket a külső felületeken. Egyes papírtörülközök karcolásokat vagy nyomokat is hagyhatnak a tisztított felületen.

Belső felületek tisztítása

Szűrőrendszer

A mosogatógép alján található szűrőrendszer kiszűri a nagyobb méretű szennyeződéseket a tisztítási ciklus során. Ezek a szennyeződések a szűrők eltömődését okozhatják. Rendszeresen ellenőrizze a szűrők állapotát, és ha szükséges, folyó víz alatt tisztítsa meg őket. A szűrőket az alábbiaknak megfelelően tisztítsa meg. FIGYELEM:

Az illusztrációk csakis tájékoztató jellegűek. Az egyes modellekben különböző szűrőrendszerek és permetező karok lehetnek.

1. Fogja meg a durva szűrőt, és forgassa el balra, hogy le tudja csavarni. Emelje fel a szűrőt, és távolítsa el a mosogatógépből.
2. A finom szűrő eltávolítható a szűrőegység aljától. A durvaszűrőt a főszűrőből úgy tudjuk kivenni, hogy óvatosan összenyomjuk a széleket és kihúzzuk.

1. A nagyobb maradékokat folyó víz alatt öblítjük ki. Tisztítsa meg alaposan a szűrőt egy puha, tiszta kefével.
2. Rakja vissza a szűrőket fordított sorrendben, helyezze be a szűrőbetétet és forgassa el jobbra a nyílnak megfelelően.

FIGYELMEZTETÉS

Ne csavarja vissza túl szorosan a szűrőket. Óvatosan helyezze a szűrőket a helyükre és rögzítse őket. Ellenkező esetben a szennyeződések bejuthatnak a mosogatógép rendszereibe és eltömhetik azokat.

SOHA ne működtesse a mosogatógépet szűrők nélkül. A helytelen szűrőcsere csökkentheti a készülék hatékonyságát és károsíthatja az edényeket és evőeszközöket.

Permetezőkarok

A permetező karokat rendszeresen tisztítani kell, mert a kemény víz és a vegyszerek eltömhetik a szórófejek fúvókáit és csapágyait.

A permetező karok tisztítása:

1. A felső permetező kar eltávolításához tartsa az anyát a helyén, és fordítsa balra a kart.
2. Az alsó permetező kar eltávolításához húzza felfelé a kart.
3. A permetező karokat puha kefével mossa le meleg, szappanos vízben. Öblítse ki a karokat, és szerelje fel a készülékre.

A mosogatógép tisztítása

Fagyvédelem

Télen a mosogatógépet védeni kell a fagyástól. Minden mosogatás után:

1. Áramtalanítsa a mosogatógépet.
2. Zárja el a vízellátást, és húzza ki a vízbevezető csövet a vízszelepből.
3. Engedje le a vizet a vízbevezető csőből és a vízszelepből. (A vizet egy edénybe gyűjtse össze.)
4. Csatlakoztassa vissza a vízbevezető csövet a vízszelephez.
5. Távolítsa el a szűrőt, és használjon szivacsot, hogy összegyűjtse a vizet a mosogatógép alján.

Minden mosogatás után

Minden mosogatás után zárja el a készülék vízellátását, és hagyja kissé nyitva az ajtót, hogy a nedvesség és a szagok eltávozhassanak.

Húzza ki a dugót

A tisztítás és a karbantartás előtt mindig húzza ki a dugót az aljzatból.

Ne használjon oldószert vagy súroló hatású tisztítószert

Ne használjon oldószereket vagy súroló hatású tisztítószereket a mosogatógép külső részeinek és gumi alkatrészeinek tisztításához. Csakis ruhát és meleg, szappanos vizet használjon.

A foltok a készülék belsejéből történő eltávolításához használjon vízzel nedvesített ruhát és egy kis ecetet vagy tisztítószert, amelyet kifejezetten mosogatógépekhez terveztek.

Ha a mosogatógépet hosszabb ideig nem használja

Ajánlatos beindítani egy mosogatóprogramot az üres mosogatógépben, majd pedig ki kell húzni a dugót az aljzatból, el kell zárni a vizellátást, és kissé nyitva kell hagyni az ajtót. Ez védi a tömítéseket és megakadályozza a szagok képződését a készülékben.

A készülék mozgatása

Ha a készüléket el kell mozdítani, próbálja függőleges helyzetben tartani. Ha feltétlenül szükséges, a készüléket a hátsó falára állíthatja.

A HIBA MEGHATÁROZÁSA

Probléma Lehetséges ok Megoldás

A mosogatógép nem kapcsol be	A készülék nincs tápegységhez csatlakoztatva.	Csatlakoztassa az áramforráshoz.
	A gyerekzár be van kapcsolva (egyes modelleken)	Kapcsolja ki az indítási blokádot.
A mosogatógép nem indul el	A késleltetett indítás funkció be van kapcsolva.	Várja meg, amíg a program elindul
	A mosogatógép ajtaja nyitva van.	Csukja be az ajtót.
	A mosogatógépbe jutó víz hő-mérséklete meghaladja a 70°C	Csökkentse a bevezetett víz hőmérsékletét, vagy várja meg, amíg a víz hőmérséklete csökken.
	A mosogatógép nem töltődik fel vízzel.	Ellenőrizze, hogy a vízcsap ki van-e nyitva
A mosogatógép túl hosszú ideig működik	A program időtartama attól függ, hogy mennyire szennyezettek az edények.	Erős szennyeződés észlelésekor az Auto, Optimális programok automatikusan meghosszabbít-ják a ciklusidót.
	A Selfcleaning (egyes modellek kapható) opció lett kiválasztva	Az Selfcleaning kiválasztásakor a ciklus ideje meghosszabbodik, hogy elérje a fertőtlenítési hőmérsékletet.
Az edények nem eléggé tiszták	A mosószert helytelenül használja	Használjon a vízkeménységnek és a kiválasztott mosogatási programnak megfelelő menyiségű mosogatószert, vagy használjon más mosogatószert
	Az edények túl közel vannak egymáshoz.	Rendezze el újra az edényeket a használati utasításnak megfe-lelően.
	A kiválasztott mosogatási program nem alkalmas az adott szennyeződésekhez	Válasszon másik programot
	A szórókar blokkolva van	Helyezze el újra az edényeket úgy, hogy ne zavarják a szórókar működését.
Az edények nem eléggé szá-razak	Az öblítőszer-adagoló üres	Töltse fel a mosogatószer tartály vagy növelje a mosogatószer mennyiségét.
	Az edények elhelyezése a mosogatógépben nem megfelelő	Rendezze el újra az edényeket a használati utasításnak megfe-lelően.
	A kiválasztott program nem tar-talmazta a szárítási szakaszt	Válasszon ki egy szárításos mosogatási programot
Foltok és lerakódások az edényeken	Túl kemény víz	Módosítsa a vízkeménység beállításait a használati utasítás vonatkozó pontjainak megfelelően.
	Az öblítőszer-adagoló üres	Töltse fel a mosogatószer tartály vagy növelje a mosogatószer mennyiségét.
	Nem megfelelő mennyiségű mosogatószer	Módosítsa a vízkeménységet és az öblítőszer-beállításokat a használati utasítás vonatkozó pontjainak megfelelően.
A mosogatószer a tartályban maradt	Lehet, hogy a mosogatószernél lejárt a szavatossága, vagy nem megfelelő	Használjon más mosogatószert
	A 3 az 1-ben mosogatószer-tartályt elzárták az edények	Rendezze el újra az edényeket a használati utasításnak megfelelően.
Víz maradt a mosogatógépben	Az előző program nem fejező-dött be, vagy félbe lett szakítva	A megfelelő program kivá-lasztását a használati utasítás tartalmazza
	Ételmaradványok illetve üveg eltömítette a szivattyút.	Távolítsa el az eltömődés okát.
A mosogatógép nem szivattyúzza ki megfelelően a vizet	A lefolyó eltömődött Ellenőrizze a szifont.
	A lefolyócső el lett hajlítva	Győződjön meg róla, hogy a lefo-lyócső megfelelően csatlakozik a lefolyóhoz
Hab található a mosogatógép-ben	Nem megfelelő mosogatószert használt	Győződjön meg róla, hogy a mo-sogatószer alkalmas mosogató-gépekben való használatra
Üledék a mosogatógép rekeszének falán	A nem megfelelő mosogatószer használata miatt üledék rakódott le	Győződjön meg róla, hogy a mo-sogatószer alkalmas mosogató-gépekben való használatra
Fekete vagy szürke foltok az edényeken	Az alumínium edények a tányér-okhoz dörzsölődtek.	Nem ajánlott alumíniumból készült edényeket és evőeszközöket mosogatni.
A mosogatógép belseje elszí-neződött	Kávé és tea maradékok	A foltok helyi eltávolítására hasz-náljon megfelelő szert
Zaj	A mosogatószer tartályának/a vízelvezető szivattyújának fedele	Ez egy normális jelenség.
Víz szivárog a működés közben	A mosogatógép nincs kivízszin-tezve	Vízszintezze a mosogatógépet

A KÉSZÜLÉK TELEPÍTÉSE BÚTORBA VALÓ BEÉPÍTÉSE

A készülék beállítása

Helyezze a készüléket a kiválasztott helyre. A hátnak a falhoz, és az oldalaknak a szomszédos szekrényekhez vagy falakhoz kell illeszkednie. A mosogatógép vízellátó és vízelvezető tömlőkkel van felszerelve, amelyek jobb vagy bal oldalon helyezhetők el, ami megkönnyíti a megfelelő összeszerelést.

A készülék vízszintezése

A készülék beállítását követően a magasság és a vízszintezés a szabályozható lábakkal állítható be.

A bútorlap súlyának a következőknek kell lennie:

45 cm-re, teljesen zárt panellel - 3,2-5 kg

* 45 cm-re látható panellel - ≤3,2-5 kg A bútorlap súlyának a következőknek kell lennie: * 60 cm-re, teljesen zárt panellel - ≤ 3,2-7 kg * 60 cm-re látható panellel - ≤ 3,2-6 kg

Felhívjuk figyelmét, hogy tolóajtós készülékek esetében az előlap ajánlott súlya ≤3,2-10 kg.

FIGYELEM: A bútorba való beépítés természeténél fogva előfordulhat, hogy a talapzat szegélylécét méretre kell majd vágni.

Beépítés a bútorokba

1. Lépés: A mosogatógép számára a legjobb hely kiválasztása

A mosogatógép legjobb felszerelési helye a vízellátó szelep, a vízelvezetés és az elektromos aljzat közelében van.

A szekrény méreteinek és a mosogatógép beépítési helyének rajzai

1. Kevesebb mint 5 mm a mosogatógép teteje és a szekrény között, és az ajtó igazodik a szekrényhez.

1. Amikor a mosogatógépet a sarokszekrénybe helyezi, hagyjon helyet az ajtónyitásra.

FIGYELEM:

Az aljzat elhelyezésétől függően előfordulhat, hogy nyílást kell vágni a szekrény falán.

1. Lépés: A szekrényajtó méretei és beépítése (Modelltől függően)

A szekrényajtót a szerelési rajz szerint kell felszerelni.

*Fél-beépítésű modell

Az A és B szalagokat el kell különíteni. Az A szalagot a fa ajtón és a B filcszalagot a mosogatógép ajtaján kívül kell felszerelni (lásd az A képet). A faajtó beállítása után rögzítse azt a mosogatógép ajtajához csavarok segítségével (lásd a B képet).

Helyezze a horgot a dekoratív fa panelre (lásd a 4A rajzot), és helyezze a horgot a mosogatógép külső ajtajának nyílásába (lásd a 4B rajzot). A panel elhelyezése után nyomja meg felülről lefelé, amíg a műanyag kampók a helyükre nem kattannak.

1. Lépés A mosogatógép telepítési folyamatának lépései

A következő telepítési lépések megtalálhatók a telepítési rajzokon.

1. Csatlakoztassa a kondenzátum szalagot a szekrény munkafelülete alá. Győződjön meg róla, hogy a kondenzátum szalag a munkaterület szélén legyen. (2 lépés).
2. Csatlakoztassa a vízellátó csövet a hidegvíz-szelephez.
3. Csatlakoztassa a vízelvezető csövet.
4. Csatlakoztassa a tápkábelt.
5. Helyezze a mosogatógépet a helyére. (4 lépés)
6. Vízszintezze a mosogatógépet. A hátsó lábak a mosogatógép elülső részéről állíthatók be úgy, hogy a hatszögű csavart egy csavarkulccsal a mosogatógép aljának közepén forgatják. Az elülső lábak beállításához használjon lapos fejű csavarhúzót, és forgassa el az első lábakat, amíg a mosogatógép nem lesz vízszintes helyzetben.
7. Csatlakoztassa a szekrényajtót a mosogatógép ajtajához.
8. Állítsa be az ajtórugók feszességét egy imbusz kulcs segítségével. A rugót balra húzza. A beállítás elmulasztása károsíthatja a mosogatógépet.
9. A mosogatógépet rögzíteni kell. Ezt kétféleképpen lehet csinálni: A. Farostlemez munkalap: Helyezze a szerelőhorgot az oldallap nyílásába, és csavarokkal rögzítse a munkalaphoz. B. Márvány vagy gránit munkalap: Rögzítse oldalához egy csavarral.

*A mosogatógépek egyes modelljeihez (opcionális) felszerelhető tömítések vannak, melyek a bútor tömítésére szolgálnak, ahová a mosogatógép van beépítve.

FIGYELEM: Fém bútor elemek, például fogantyúk, szerelvények, bútorlapok használata esetén azokat el kell választani a kezelőpanel gombjainak felületétől. A szigetelés hiánya a mosogatógép meghibásodását okozhatja.

5. Lépés A mosogatógép vízszintezése

Ahhoz, hogy a mosogatógép megfelelően működjön, megfelelően ki kell vízszintezni.

Helyezze a vízmértéket az ajtóra és a kosárvezetőre a mosogatógép belsejében, hogy megbizonyosodjon róla, hogy a készülék vízszintezve van-e.

Állítsa be a mosogatógépet a három szintező láb beállításával.

Ügyeljen arra, hogy a mosogatógépet döntse fel a vízszintezés során.

FIGYELEM:

A lábak magasság beállítási tartománya 50 mm.

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ

Garancia

Garanciális szolgáltatás a garanciajegy alapján. A gyártó nem felelős a készülék helytelen használat okozta károkért.

Szerviz

• A készülék gyártója azt javasolja, hogy az összes javítási, illetve karbantartási tevékenységet a Gyári Szakszerviz illetve a Gyártó Márkaszervize végezze el. Biztonsági okokból Ön saját maga ne javítsa a készüléket.
• A nem megfelelő képesítéssel rendelkező személyek által végzett javítások súlyos veszélyt jelenthetnek az eszköz felhasználója számára.
• A gyártó, az importőr vagy a meghatalmazott forgalmazó által felkínált eszköz minimális jótállási idejét a garanciajegy tartalmazza.
• A készülék elveszíti a jótállást a készülék vagy annak részein végzett illetéktelen átalakítások, javítások, a plombák felszakítása, valamint a készüléken történő bármely másfajta, a használati utasításnak nem megfelelő tetszőleges beavatkozás eredményeként.

Javítási igény és segítségnyújtás hiba esetén

Ha az eszköz javítását igényli, vegye fel a kapcsolatot a szervizközponttal. A szerviz címe és telefonszáma a jótállási kártyán található. Mielőtt kapcsolatba lépne, készítse elő a készülék sorozatszámát, mely az adattáblán található: A kényelem érdekében írja ide le:

A gyártó nyilatkozata

A gyártó ezennel kijelenti, hogy a termék megfelel a következő EU direktívák- nak:

• 2014/35/EC Alacsony feszültségű direktíva • 2014/30/EC Elektromágneses kompatibilitás direktíva • 2009/125/EC • RoHS 2011/65/EC

Ezért is a terméket jellel látta el és egy megfelelőségi nyilatkozatot adott ki hozzá, amelyet a tagországok piacfelügyelő hatóságai rendelkezésére bocsátott.

[H] 845 mm
[W] 598 mm
[D1] 550 mm
[D2] 1150 mm

FAGOR
