| Gerätetyp | Freistehender Geschirrspüler |
| Marke | Fagor |
| Modell | 1LF-011P |
| Breite | 60 cm |
| Höhe | 85 cm |
| Tiefe | 60 cm |
| Gewicht | 45 kg |
| Stromversorgung | 220-240 V, 50 Hz |
| Energieeffizienzklasse | A+ |
| Maßgedecke | 12 |
| Geräuschpegel | 49 dB |
| Anzahl Programme | 6 |
| Programme | Eco, Intensiv, Normal, Schnell, Glas, Vorspülen |
| Wasserverbrauch (Eco) | 9.5 L |
| Energieverbrauch (Eco) | 0.92 kWh |
| Trocknungssystem | Kondensationstrocknung |
| Startzeitvorwahl | Bis zu 24 Stunden |
| Sicherheitsmerkmale | Kindersicherung, Aquastopp-System |
| Filtertyp | Selbstreinigungsfilter |
| Salz- und Klarspülmittelanzeigen | Ja |
| Ersatzteile verfügbar | Körbe, Filter, Sprüharme, Spülmittelspender |
Häufig gestellte Fragen - 1LF-011P FAGOR
Benutzerfragen zu 1LF-011P FAGOR
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Geschirrspüler kostenlos im PDF-Format! Finden Sie Ihr Handbuch 1LF-011P - FAGOR und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 1LF-011P von der Marke FAGOR.
BEDIENUNGSANLEITUNG 1LF-011P FAGOR
BENUTZUNG DES GERÄTS UND PRAKTISCHE RATSCHLÄGE 84
INSTANDHALTUNG UND REINIGUNG DES GERÄTS 98
FEHLERSUCHE UND PROBLEMLÖSUNG 100
PLÄNE UND MAßNAHMEN ZUR INSTALLATION 104
Auf der Rückseite des Geschirrspülers befindet sich der Wasserschlauch.
a) Schließen Sie den Schlauch an den Wasseranschluss an und ziehen Sie die Anschlussmutter fest. Vergewissern Sie sich, dass der Schlauch fest am Gerät sitzt.
b) Der Schlauch muss zwischen der Wand und dem unteren, rückseitigen Sockel des Geschirrspülers (b1) entlang geführt werden, so dass er nicht geknickt, eingeklemmt oder zu straff gezogen wird (b2).
Für den Wasserablauf ist ein fester
Abwasseranschluss in einer Höhe von 25 bis 100 cm über dem Boden erforderlich.
Achten Sie darauf, dass der Abwasserschlauch nicht zu kurz ist und nicht geknickt oder eingeklemmt wird.
Wenn Ihr Geschirrspüler über die Option des
Warmwasseranschlusses verfügt, schließen Sie den Schlauch an den Warmwasserhahn an. Die maximale Wassertemperatur darf 60°C nicht überschreiten. Sollte eine Wasserversorgung dieses Typs benutzt werden, muss damit gerechnet werden, dass sich dies auf die Spül- und Trockenergebnisse auswirkt.
WICHTIG
Es ist wichtig, dass der Krümmer des Abwasserschlauchs fest mit dem Ablauf verbunden ist, da er sich sonst lösen und es zu einer Überschwemmung kommen könnte. Der (minimale und maximale) Betriebsdruck des Wassers muss zwischen 0,5-10 bar (0,05-1 MPa) liegen.
2
ELEKTROANSCHLUSS
Vor der Ausführung des Elektroanschlusses beachten Sie bitte die Angaben auf dem Typenschild am oberen Rand der Tür. Achten Sie darauf, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.
Es ist sehr wichtig, dass der Geschirrspüler an eine geerdete Steckdose angeschlossen wird. Die Elektroinstallation, Stecker, Steckdose, Sicherungen oder Sicherungsautomaten sowie der Zähler müssen für die auf dem Typenschild angegebene Höchstleistung ausgelegt sein. Sollte das Versorgungskabel beschädigt sein, darf es nur vom Hersteller, dem Kundendienst (TKD) oder zugelassenem Personal ausgetauscht werden. Bei Einbau und Integration muss der Steckerstift nach der Installation zugänglich sein.
WICHTIG
Auf der Innenseite der Tür befindet sich am oberen Rand das Typenschild. Diese Etikette darf unter keinen Umständen entfernt werden, da sie Auskunft über das Modell des Geschirrspülers, Elektroanschluss, Seriennummer und Garantie gibt.
3
NIVELLIERUNG UND AUFSTELLEN
NIVELLIERUNG
Es ist wichtig, dass der Geschirrspüler rechtwinklig und fest auf dem Boden steht. Nivellieren Sie das Gerät, um eventuelle Unebenheiten des Bodens auszugleichen. Benutzen Sie dazu eine Nivelliervorrichtung.
AUFSTELLEN DES GERÄTS
Wenn das Gerät unter der Abdeckplatte aufgestellt werden soll, kann dies mit oder ohne Deckel erfolgen.
a
Wenn Sie die
Abdeckung abnehmen möchten, lösen Sie ihn auf der Rückseite.
b
Nehmen Sie das
hintere Gegengewicht heraus sowie, je nach Modell, die Isolierdecke.
c Schieben Sie dann die Klötze, die den Deckel stützen, nach hinten. d Einige Einbau-Modelle verfügen über eine Stange, mit deren Hilfe die hinteren Füße von der Vorderseite aus nivelliert werden können.
e Bevor Sie den Geschirrspüler auf den Platz schieben, der für seinen Einbau vorgesehen ist, drehen Sie bitte solange an dem hinteren Fuß, bis ein Abstand von 3 mm zur Abdeckplatte erreicht ist.
f Schieben Sie den Geschirrspüler auf seinen Platz. Passen Sie die Deckplatte so ein, dass der obere Teil des Geräts die untere Fläche der Abdeckplatte des Küchenmöbels berührt.
Einbau in eine Einbauküche
Soll der Geschirrspüler in eine Einbauküche mit durchgängigem Sockel integriert werden, gehen Sie bitte folgendermaßen vor:
a Den Sockel abschrauben und abnehmen.
b Die Stützfüße lösen und entfernen.
c Die regulierbaren Füße aus den Haltern entnehmen und in den Geschirrspüler eindrehen.
d Den Sockel der Küchenmöbel einsetzen und falls erforderlich auf das geeignete Maß zuschneiden.
VERKLEIDUNG UND EINBAU
VERKLEIDUNG
Die Tür eines dekorfähigen Spülers kann problemlos mit Paneelen oder Dekorverkleidungen versehen werden, die zu Ihren Küchenmöbeln passen. Diese Paneele dürfen nicht dicker als 4 mm sein.
a Entfernen Sie den Türrahmen, indem Sie die Schrauben lösen. b Schneiden Sie das Paneel auf folgende Größe zu: 596 x 586 mm. c Setzen Sie das Paneel oder die Dekorverkleidung ein.
Schrauben Sie nun den Türrahmen wieder an, um so das Dekopaneel zu befestigen.
In Modellen, in denen es einbaubar ist, ist die Höhe der verkleidbaren Tür einstellbar, um sie mit den übrigen Küchenmöbeln bündig machen zu können.
a Entfernen Sie den Türrahmen, indem Sie die Schrauben lösen. b Nehmen Sie das Dekorpaneel des Geschirrspülers heraus. c Richten Sie die Schiene am unteren Teil der Tür des Geschirrspülers nach der Höhe der übrigen Küchenmöbel aus. d Setzen Sie das Dekorpaneel auf die Tür, markieren Sie die gewünschte Höhe und schneiden Sie es zu. e Setzen Sie das Paneel auf die Tür und halten Sie gleichzeitig den Rahmen an. Zeichnen Sie die Position der neuen Löcher auf die Tür. Bohren Sie diese Löcher mit einem Bohrer nach ø 3,25 mm (Achtung: auf die korrekte Tiefe achten). Hiernach schrauben Sie den Rahmen dann wieder an.
Einige Geschirrspüler mit Bildschirm bieten die Möglichkeit, das Menü der Displays durch Anwahl der gewünschten Sprache zu personalisieren. Dazu gehen Sie bitte folgendermaßen vor:
a
Aktivieren des Modus
SPRACHE:
Betätigen Sie mindestens
3 Sekunden die Taste 3
Oben laden – Unten laden
b
Um die Sprache zu
ändern bzw.
anzuwählen, betätigen
Sie bitte die Taste Oben laden – Unten laden. Es
wird eine neue Sprache angezeigt.
C
Bestätigen der
ausgewählten
SPRACHE.
Betätigen Sie die Start-Taste.
Die Sprache ist jetzt angewählt.
REINIGEN VOR DER ERSTEN BENUTZUNG
Nach der erfolgreichen Installation des Geschirrspülers empfehlen wir Ihnen eine Vorreinigung:
a
Betätigen Sie lang die Taste On/Off, bis Sie einen Pfeifton vernehmen.
b
Stellen Sie Programm 1 (Vorspülen) ein. Beladen Sie das Gerät bei dieser Operation nicht mit Geschirr und geben Sie kein Spülmittel in den Geschirrspüler.
C
Betätigen Sie zwei Sekunden lang die Start-Taste, bis Sie einen Pfeifton vernehmen.
Auf diese Weise können Sie die Installation, Anschlüsse und den Wasserablauf überprüfen und das Innere des Geschirrspülers wird vor dem ersten Spülgang vollständig gereinigt.
BENUTZUNG DES GERÄTS UND PRAKTISCHE RATSCHLÄGE
1 WASSERHÄRTE, SALZ, KLARSPÜLER UND SPÜLMITTEL
Stellen Sie die Härte des Wassers ein. Das Wasser enthält Kalk. Je mehr Kalk das Wasser enthält, desto härter ist es. Damit der Kalk den Geschirrspüler nicht beschädigt, ist dieser mit einem Entkalker ausgestattet, der den im Wasser vorhandenen Kalk reduziert und es für den Spülvorgang reinigt. Dieser Entkalker arbeitet mit Salz.
Bevor man den Geschirrspüler in Betrieb nimmt, muss man sich über den Härtegrad des Wassers informieren. Diese Information erhalten Sie:
1° ■ Bei Ihrem örtlichen Versorgungsunternehmen, 2° ■ bei Ihrem Technischen Kundendienst TKD, 3° ■ oder mit Hilfe des Aquadur-Streifens, der in dem Zubehörbeutel mitgeliefert wird.
Folgen Sie in diesem Fall bitte den nachfolgenden Hinweisen.
Feststellen des Härtegrads des Wassers
a Halten Sie den Streifen eine Sekunde in ein Glas mit Wasser und nehmen Sie ihn dann heraus. b Schütteln Sie ihn und warten Sie eine Minute. Der Streifen zeigt Ihnen dann die Wasserhärte an. Vergleichen Sie das Testergebnis mit nachfolgender Tabelle, mit deren Hilfe Sie anschließend Ihren Geschirrspüler
dem Härtegrad entsprechend einstellen.
| Kalkgehalt (HF) | 3 HF 14-38 HF 39-50 HF 51-63 HF Über 63 HF | |||
| Kalkgehalt (DH) | DH 8-21 DH 22-28 DH 29-35 DH Über 35 DH | |||
| Testergebnis | ||||
| Position des Reglers | Manuell |  | ||
| Elektronisch | ||||
| Härte | ||||
HF: Härte in französischen Gradangaben. DH: Härte des Wassers in deutschen Gradangaben.
Wenn Ihr Geschirrspüler kein Salz benötigt, lesen Sie bitte direkt das Kapitel "Klarspüler".
Einstellen der Salzmenge
Die Geschirrspüler verfügen über einen Salzregler, der je nach Modell manuell oder elektronisch arbeitet.
Diese Regulierung des Geschirrspülers ist einfach und von grundlegender Bedeutung für seinen einwandfreien Betrieb. Vergessen Sie das nicht!
MANUELLES EINSTELLEN
Wenn Ihr Geschirrspüler an der rechten Innenseite über einen Salzregler verfügt, wie er auf nebenstehenden Fotos (Mod. A-B) dargestellt ist, müssen Sie den Salzregler auf die Ziffer einstellen, die dem Härtewert des Wassers entspricht (vgl. Tabelle).
Zum Einstellen der korrekten Position benutzen Sie bitte eine Münze (Mod. A) oder einen Schraubenzieher (Mod. B).
REGLER Modell B / REGLER Modell A
Wenn Sie kombinierte Spülmittel in Form von Tabs (3 in 1, 4 in 1) verwenden, stellen Sie den Regler bitte auf die dem Testergebnis entsprechende Nummer. Wenn Sie erneut herkömmliche Spülmittel verwenden, muss der Regler wieder auf die entsprechende, aus dem Test hervorgehende Nummer gestellt werden.
ELEKTRONISCHES EINSTELLEN
Wenn Ihr Geschirrspüler auf der rechten Innenseite über einen Salzregler verfügt, wie er auf nebenstehender Abbildung dargestellt ist (Mod. C), handelt es sich bei Ihrem Gerät um einen elektronischen Regler und die Salzzugabe muss von der Bedienerleiste aus geregelt werden.
Betätigen Sie drei Sekunden lang die Taste Zeitverkürzung. Anschließend erscheint auf dem Display eine Ziffer mit dem Buchstaben "L" (L2).
Betätigen Sie erneut die Taste Zeitverkürzung, um die erforderliche Einstellung des Salzreglers anzuwählen.
Bestätigen Sie diese Einstellung durch Betätigen der Start-Taste.
Nicht vergessen! Die Salzzugabe muss gemäß des Ergebnisses des Härtetests eingestellt werden. Siehe Tabelle auf der vorhergehenden Seite.
Einfüllen des Salzes
Der Geschirrspüler verfügt über einen Salzbehälter im unteren Teil des Geschirrspülers.
Erstmaliges Füllen des Salzbehälters:
Salz einfüllen, ohne den Behälter vollkommen zu füllen.
Mit Wasser auffüllen.
Mit einem Löffel umrühren.
Den Deckel fest schließen und möglicherweise neben den Behälter gefallene Salzreste entfernen. Das Auffüllen des Salzes muss stets vor dem Spülen erfolgen, niemals danach.
Nachfüllen des Salzes
Der Zeitpunkt des Nachfüllens des Salzes wird durch eine Leuchtanzeige angezeigt.
WICHTIG
Wenn Ihr Geschirrspüler kein Salz benötigt, sollten Sie auch keines benutzen. In diesem Fall leuchtet die Salzanzeige ständig.
Achtung!
Wenn Ihr Gerät nicht
mit einer Füllstandsanzeige oder einer Leuchtanzeige ausgestattet ist, müssen Sie die verbrauchte Menge Salz regelmäßig (ca. alle 20 Spülvorgänge bei mittlerer Wasserhärte) nachfüllen.
Der Klarspüler erleichtert das Trocknen und sorgt dafür, dass nach dem Spülen keine Wassertropfen dem Geschirr anhaften. Der Behälter für den Klarspüler befindet sich auf der Innenseite der Tür, neben dem Behälter für das Spülmittel.
Der Behälter verfügt über eine Dosiereinrichtung mit 4 Positionen, um die Menge des Klarspülers der Wasserqualität entsprechend einstellen zu können. (Fabrikseitig wird der Dosierer auf Position 2 gestellt).
Wenn Sie an dem Geschirr Wassertropfen feststellen, drehen Sie den Regler auf eine höhere Ziffer. Wenn das Geschirr dagegen weißliche oder klebrige Streifen aufweist, stellen Sie bitte eine niedrigere Ziffer ein.
a
Sobald die Dosierung festgelegt ist, muss der Behälter vollkommen mit Klarspüler gefüllt werden, ohne dass dieser jedoch überläuft. Sollte dies geschehen, entfernen Sie die Reste bitte mit einem Tuch.
Das Geschirr wird durch eine erhöhte Zugabe von Klarspüler nicht sauberer. Durch ein Übermaß an Klarspüler können sich vielmehr Flecken bilden.
Nachfüllen des Klarspülers
Der Geschirrspüler zeigt an, wann Klarspüler nachgefüllt werden muss. Es gibt 3 unterschiedliche Anzeigen, je nach Modell: optische Füllstandsanzeige, Anzeigeleuchte oder Information auf dem Bildschirm.
Je nach Modell weist eine Anzeige darauf hin, dass Klarspüler nachgefüllt werden muss.
Optische
Füllstandsanzeige
neben dem Stopfen des Klarspülbehälters. Wenn die Anzeige einen hellen Hintergrund aufweist, muss Klarspüler nachgefüllt werden. Bei dunklem Hintergrund ist noch genug Klarspüler vorhanden.
Leuchtanzeige bei Modellen mit Display
Anzeige bei Modellen mit Bildschirm
OPTISCHE FÜLLSTANDSANZEIGE
LEUCHTANZEIGE BILDSCHIRM
Spülmittel

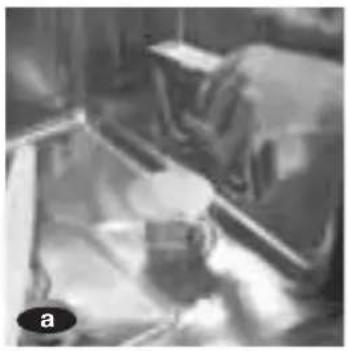

Das Spülmittel wird in einen Behälter auf der Innenseite der Tür gegeben, der sich neben dem Behälter für den Klarspüler befindet.
a
Wenn Sie das Spülmittel eingefüllt haben, schließen Sie den Deckel des Behälters.
Bei einigen Programmen muss zudem ein Teil der Spülmittelmenge in die Aufnahme im Deckel des Spülmittelbehälters gegeben werden.
Es gibt Spülmittel in Tab-Form, in Pulverform sowie flüssige Spülmittel. Die notwendige Spülmittelmenge kann der Programmtabelle entnommen werden.
Wenn Sie statt herkömmlicher Produkte (körniges Salz, Spülmittel in Pulverform, Flüssig-Klarspüler) Spülmittel in Tab-Form verwenden, werden Sie möglicherweise feststellen, dass deren Wirksamkeit sich nicht voll entfaltet, insbesondere in Kurzprogrammen und/oder bei niedrigen Spültemperaturen.
Wenn Sie Probleme im Zusammenhang mit der Leistung Ihres Geschirrspülers feststellen, z.B. einen weißen Film im Innern des Geräts oder auf dem Geschirr, Kalkansammlungen oder geringe Trockenleistung, ist es ratsam, herkömmliche Reinigungsmittel zu verwenden.
Dabei muss beachtet werden, dass nach dem erneuten Einsatz traditionellen Salzes einige
Reinigungsprogramme notwendig sind, bis das Gerät wieder seine einwandfreie Leistung erreicht. Zunächst ist es möglich, dass noch Spuren im Geräteinnern oder am Geschirr auftreten.
Wenn Sie kombinierte Produkte in Tab-Form benutzen, lesen Sie bitte aufmerksam die Hinweise auf der Verpackung!
Im Zweifelsfall wenden Sie sich bitte an den Hersteller des Spülmittels.
Bei Reklamationen, die in direktem Zusammenhang mit der Anwendung dieser Produkte stehen, können wir keine Garantieleistungen bieten!
GESCHIRR: ARTEN UND BELADEN
Nicht jedes Geschirr ist spülmaschinenfest. Teile aus Holz oder Ton sowie nicht hitzebeständige Kunststoffteile sollten nicht im Geschirrspüler gespült werden.
Rostfreies Besteck kann bedenkenlos gespült werden; es ist jedoch darauf zu achten, dass Silberbestecke nicht miteinander in Berührung kommen, da sich sonst Flecken bilden können.
Aluminiumteile können im Laufe der Zeit ihre Farbe verlieren.
Bei Malereien auf Dekorporzellan kann es zu Abnutzungserscheinungen kommen, wenn es sich nicht um erstklassiges Material handelt.
Nur spülmaschinenfeste Gläser dürfen im Geschirrspüler gespült werden.
Vergewissern Sie sich, dass das Geschirr spülmaschinenfest ist.
Einsetzen des Geschirrs
Das korrekte Einsetzen des Geschirrs in die Geschirrkörbe ist von größter Bedeutung, da es eine einwandfreie Reinigung sicherstellt.
a

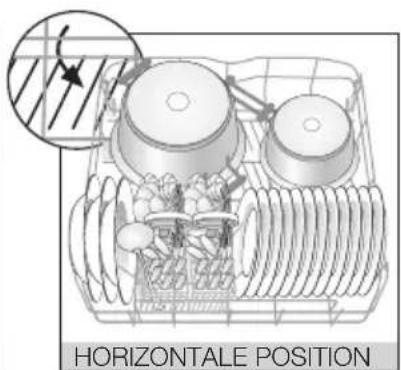

Der Unterkorb ist für stärker verschmutzte und widerstandsfähigere Teile: Töpfe, Schüsseln und Teller. Vergewissern Sie sich, dass zwischen den Teilen ausreichend Platz für den Wasserstrahl vorhanden ist. Töpfe müssen mit der Öffnung nach unten eingesetzt werden.
b
Wenn Ihr Modell mit Klapphaltern ausgestattet ist, können hier in vertikaler Position Teller und in horizontaler Position große Teile wie Töpfe gespült werden.
EN-50242
WICHTIG
Die tiefen Teller werden links, die flachen Teller rechts in den Geschirrkorb geladen. Beginnen Sie die Teller von außen nach innen einzusetzen. Die Teller dürfen sich nicht gegenseitig berühren.
C
Die Bestecke müssen mit Ausnahme der Messer mit dem Griff nach unten in den Besteckkorb gestellt werden.
d

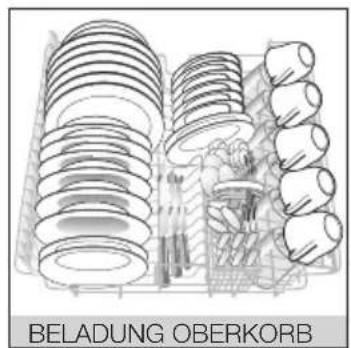

In den oberen Korb werden empfindlichere Teile wie Tassen, Gläser, Porzellan oder Kristall sowie Teller in Standardgröße geladen. Hier gibt es einen speziellen Bereich für lange Bestecke. Darüber hinaus gibt es Halterungen, die in vertikaler Position für Stiel- oder Kelchgläser vorgesehen sind.
Wenn Sie das Express Programm oder die Funktion Oben Laden anwählen, muss das Geschirr in oberen Korb geladen werden.
Benutzen Sie dagegen die Funktion Unten Laden, wird nur der untere Korb beladen.
WICHTIG
Vergewissern Sie sich, dass die Sprüharme nach dem Beladen des Geschirrspülers nicht behindert werden und dass die Gedecke nicht verhindern, dass sich der Spülmittelbehälter öffnet.
Verstellen der Geschirrkörbe
Die Körbe können je nach Beladung verstellt werden. Der obere Geschirrkorb verfügt über zwei Höheneinstellungen, so dass Teller unterschiedlicher Größe gespült werden können.
Auf der oberen Höhenposition können im Oberkorb genormte Teller bis zu einer Größe von 19 cm, im Unterkorb Teller bis zu 31 cm gespült werden. Wird der Oberkorb auf seine untere Position gestellt, so können oben Teller bis zu 24 cm, unten bis zu 26 cm gespült werden.
a
Oberkorb Modell A:
Der Oberkorb kann verstellt werden, ohne dass er dabei aus der Führung genommen werden muss. Dies ist sogar bei voller Beladung möglich. Zum Verstellen des Korbes auf seine obere oder untere Position zieht man ihn an den seitlichen Griffen nach oben. Beide Seiten müssen sich stets auf der gleichen Höhe befinden.
b
Oberkorb Modell B:
Entfernen Sie den Anschlag, der die Räder des Geschirrkorbs in der Schiene hält. Ziehen Sie den Geschirrkorb zu sich und nehmen Sie ihn heraus. Bringen Sie das Körbchen auf der gewünschten Höhe an. Setzen Sie die Führung wieder in ihre Ausgangsposition. Versichern Sie sich, dass diese in der Schiene längsseitig bis zum Ende gelangt. Beim schliessen ertönt ein leichtes "Klick".
Modell mit Bildschirm
Um das Spülprogramm anzuwählen, gehen Sie bitte folgendermaßen vor:
Die On/Off-Taste auf der
Vorderseite des
Geschirrspülers zwei
Sekunden betätigen (bis ein
Pfeifton ertönt). Die
Betriebsleuchte, das Display oder der Bildschirm (je nach Modell) schaltet ein.
Wählen Sie das
Spülprogramm mit einer Taste oder einem Drehschalter, je nach Gerätemodell.
Beachten Sie dabei die
Programmtabelle auf der folgenden Seite.
Einbaumodell:
Das eingestellte Programm wird zusammen mit dem Buchstaben "P" angezeigt.
Modelle mit Display:
Auf dem Display erscheint die Dauer des angewählten Programms.
Modelle mit Bildschirm:
Zunächst werden Name und Temperatur (°C) des
Programms, anschließend die Dauer angezeigt.
Modelle mit Maxi-
Bildschirm:
Das Programmsymbol sowie die Dauer des Programms werden angezeigt.
Je nach Gerätemodell stehen verschiedene Programme zur Auswahl:
Die Wahl des richtigen Programms in Funktion des Verschmutzungsgrades, der Menge und Art des Geschirrs ist von großer Bedeutung.
| PROGRAM | TEMPERATUUR (°C) | SYMBOLE | SPÜLMASCHINENTYP | SPÜLMITTEL-MENGE (gr)**** | GESAMTVERBRAUCH KWh/liter * |
| Vorspülen Kalf sofort gespült w |  | Geschirr, das nicht Spülmittel 0,007 KWh | 3 liter | ||
| Hygienizer 75°C Verstärkte Bakte |  | itigung 25+5 1,5 KWh | 14 liter | ||
| Intensiv 70°C Geschirr und Töpf |  | Stark verschmutztes | 14 liter | ||
| Normal 65°C Verschmutztes Ges |  | 25+5 1,4 KWh | 14 liter | ||
| Automatik | 55°C-65°C |  | Verschmutztes Geschirr | 25+5 | 1,4 KWh14 liter |
| Spar-programm ** | 50°C |  | Wenig verschmutztes Geschirr | 25+5 | 1,05 KWh14 liter |
| Schnell-programm | 55°C |  | Sehr wenig verschmutztes Geschirr | 25 | 0,79 KWh12 liter |
| Express ***15 min. | 40°C |  | Sehr wenig verschmutztes Geschirr nur im oberen Korb | 20 | 0,3 KWh7 liter |
| Misch-programm | 50°C |  | Verschmutztes und empfindliches Geschirr | 25+5 | 0,87 KWh14 liter |
| Schon-programm *** | 45°C |  | Glas Spezial | 25 | 0,55 KWh12 liter |
25 g nicht konzentriertes Spülmittel in Pulverform entspricht anderthalb gestrichenen Esslöffeln oder einem Tab. Bei Verwendung von Flüssigspülmitteln oder Tabs folgen Sie bitte den Hinweisen des Spülmittelherstellers.
4
ANWAHL DER ZUSATZFUNKTIONEN
Die Spülfunktionen müssen immer nach der Programmwahl eingestellt werden. Wird das Programm beim Einstellen der Funktionen geändert, erfolgt für alle zuvor gewählten Funktionen ein Reset.
Mit diesen Funktionen können Beladung, Zeiten und Verbrauchswerte des Spülvorgangs optimal eingestellt werden.
Zusatzfunktionen (je nach Modell):
Taste: Zeitschaltung
Durch Betätigung der Zeitschalttaste wird der Beginn des Spülvorgangs verzögert.
Einbaumodelle:
Verzögerung bei der Zeitschaltung: bis zu 9 Stunden.
Modelle mit
Programmwahlschalter: bis zu 19 Stunden.
Modelle mit Bildschirm: bis zu 24 Stunden.
Taste: Eco +
Durch diese Schaltfunktion wird die Spültemperatur gesenkt, was einen geringeren
Energieverbrauch zur Folge hat. Die Funktion kann mit allen Programmen gewählt werden, abgesehen vom Vorspülgang und dem Intensiv-Programm.
Kurz-Taste
Mit dieser Taste wird die Dauer der Spül- und Trockenvorgänge reduziert. Diese Option kann bei den Programmen Intensiv, Normal, Automatik und beim Sparprogramm benutzt werden.
Beladung oben / unten
Bei dieser Funktion wird nur die Hälfte des Fassungsvermögens des Geschirrspülers genutzt. Beladung oben, d.h. im Oberkorb, für empfindlichere Teile; Beladung unten, d.h. im Unterkorb, für Töpfe oder stark verschmutzte Teile.
Extra-Trocknen
Mit dieser Funktion werden die Ergebnisse beim Trocknen verbessert. Sie kann mit Ausnahme des Vorspülprogramms bei allen Programmen benutzt werden und spart Programm.
HINWEIS ZUM UMWELTSCHUTZ
Wenn das Modell über einen Spar-Sensor verfügt, können im Intensiv- und Normalprogramm 25% Wasser gespart werden. Der Spar-Sensor erfasst den Verschmutzungsgrad des Wassers des Vorspülgangs. Ist dieses sauber genug, wird es erneut zum Spülen benutzt.
4-in-1:
Wählen Sie dieses Zusatzprogramm, wenn Sie kombinierte Reiniger verwenden (4-in-1, 3-in-1...).
Modelle mit
Programmwahlschalter.
Länger als 2 Sekunden auf die von dem Symbol gekennzeichnete Position einstellen (Bis zum Ertönen des Pfeiftons und dem Ein- bzw. Ausschalten der entsprechenden Anzeigenleuchte).
Modelle mit Bildschirm.
Die Zeitschalttaste zwei Sekunden lang gleichzeitig mit der Taste für Oben laden und Unten laden betätigen (Bis zum Ertönen des Pfeiftons und dem Ein- bzw. Ausschalten des entsprechenden Symbols).
Express (oben)
Zum extra schnellen Spülen von wenig verschmutztem Geschirr im oberen Geschirrkorb.
WICHTIG
Wenn während des Einstellens der Zusatzfunktionen das Programm geändert wird, werden die mit dem neuen Programm nicht kompatiblen Zusatzfunktionen annulliert.
5 START
Nachdem das Programm und die Zusatzfunktionen eingestellt sind:
a
Die Start-Taste betätigen.
Der Geschirrspüler beginnt das Programm auszuführen.
6 ABLAUF DES SPÜLPROGRAMMS
Die jeweils laufenden Programmphasen werden nacheinander angezeigt.
Modelle ohne Display:
Die Leuchtanzeige Start / Stop leuchtet.
Modelle mit Display:
Die Leuchtanzeige Start / Stop leuchtet und die verbleibende Zeit bis zum Programmende erscheint auf dem Display.
Einbaumodelle
Die Leuchtanzeigen zeigen an, in welcher Phase sich das Programm befindet.
Modelle mit Bildschirm und Maxi-Bildschirm:
Die verbleibende Zeit bis zum Programmende wird angezeigt.
WICHTIG
Die Tür des Geschirrspülers darf während des Spülvorgangs nicht geöffnet werden, da sonst der Ablauf des Programms beeinträchtigt werden könnte.
Wenn der Geschirrspüler in Betrieb ist und:
Es soll ein weiteres Teil in den Geschirrspüler geladen werden.
- Öffnen Sie vorsichtig die Tür des Geschirrspülers.
- Stellen Sie das Teil in den Geschirrspüler.
- Schließen Sie die Tür des Geschirrspülers.
Aus Sicherheitsgründen wird das Programm nach Ablauf einer gewissen Wartezeit neu gestartet.
7 PROGRAMMENDE
Nach Ablauf des Programms ertönt ein 3-sekündiges akustisches Signal und/oder die Leuchtanzeige FIN (STOP) leuchtet auf.
8 STROMAUSFALL
Sollte es zu einem Ausfall der Stromversorgung kommen, setzt der Geschirrspüler nach Wiederherstellung der Versorgung seinen normalen Ablauf an der Stelle fort, an der die Unterbrechung aufgetreten ist.
9 WICHTIGE EMPFEHLUNGEN
Eine Reihe von Aspekten müssen stets beachtet werden, um die Lebensdauer des Geschirrspülers zu verbessern und die Spülqualität zu optimieren.
a Lassen Sie den Geschirrspüler nur voll beladen laufen. Indem Sie die Kapazität des Geschirrspülers ausnutzen, reduzieren Sie Wasser- sowie Stromverbrauch und das Gerät läuft leiser. b Setzen Sie das Geschirr korrekt ein. Um eine optimale Spülqualität zu bieten, müssen die Sprüharme ohne Behinderung drehen können. Außerdem müssen die Teile so platziert werden, dass der Wasserstrahl sie erreicht. c Programmwahl. Wählen Sie Spülprogramm und Zusatzfunktionen stets den Erfordernissen entsprechend. (Siehe Programmtabelle auf Seite 97).
INSTANDHALTUNG UND REINIGUNG DES GERÄTS
Eine Reinigung sollte regelmäßig vorgenommen werden, um die Lebensdauer Ihres Geschirrspülers zu verlängern. Alle drei Monate:
- Filter reinigen.
- Sprüharme reinigen. • Geschirrspüler innen reinigen.
- Geschirrspüler außen reinigen. Auf diese Weise werden Sie die
Lebensdauer Ihres Geschirrspülers optimieren.
WICHTIG
Wenn Sie über einen längeren Zeitraum abwesend sind, lassen Sie die Tür des Geschirrspülers offen, damit das Maschineninnere belüftet wird.
1 REINIGEN DES SPÜLFILTERS
Der Filter besteht aus zwei oder drei Teilen (je nach Modell): Innenfilter, Außenfilter und Filterschutz. Er befindet sich im unteren Teil des Geschirrspülers, unter dem Unterkorb.
a Nehmen Sie zunächst den Unterkorb heraus.
b Drehen Sie dann den Innenfilter nach links und ziehen Sie ihn nach oben heraus.
c Nehmen Sie dann den Außenfilter und anschließend (je nach Modell) den Filterschutz heraus.
d Das richtige Einsetzen der Filter ist von größter Bedeutung. Den Filterschutz in seiner Aufnahme anbringen. Den Außenfilter in seiner Aufnahme einrasten. Den Innenfilter in die entsprechende Öffnung setzen und bis zum Anschlag nach rechts drehen.
Der dritte Sprüharm (je nach Modell), der obere und der untere Sprüharm müssen alle drei Monate gereinigt werden. Ausbau der Sprüharme:
a Um den dritten Sprüharm auszubauen, drückt man diesen nach oben und dreht ihn heraus. b Der obere Sprüharm ist im oberen Korb montiert. Er wird durch vollständiges Herausdrehen ausgebaut. c Um den unteren Sprüharm auszubauen, muss die untere Mutter nach links losgedreht und der Arm nach oben herausgenommen werden.
Reinigen Sie die Sprüharme unter laufendem Wasser mit einem nicht kratzenden Schwamm.
Die Sprühöffnungen der Arme müssen vollkommen sauber sein. Sollte eine der Öffnungen zugesetzt sein, entfernen Sie die Verstopfung.
Anschließend die Sprüharme wieder montieren.
Bevor Reinigungs- oder Instandhaltungsmaßnahmen vorgenommen werden, sollte der Elektroanschluss des Geschirrspülers unterbrochen werden.
3 REINIGEN DES GERÄTE-INNEREN
Der Geschirrspüler muss alle drei Monate gereinigt werden, um festgesetzte Verunreinigungen im Innern des Geräts zu entfernen. Dazu verwenden Sie bitte Maschinenreiniger; spezifische Produkte zum Reinigen von Geschirrspülern (folgen Sie den Gebrauchsanweisungen des Herstellers).
4 REINIGUNG DES GEHÄUSES
Zum Reinigen des Gehäuses des Geschirrspülers benutzen Sie bitte ein mit Seifenwasser angefeuchtetes Tuch. Verwenden Sie Produkte, die weder kratzen noch scheuern. Trocknen Sie das Gehäuse mit einem Tuch.
Aus Sicherheitsgründen muss sichergestellt werden, dass die Maschine während des Reinigens nicht in Betrieb ist.
FEHLERSUCHE UND PROBLEMLÖSUNG
Sollte während des Betriebs Ihres Geschirrspülers ein Problem auftreten, werden Sie dieses anhand der nachfolgenden Hinweise wahrscheinlich selbst lösen können.
Anderenfalls wenden Sie sich bitte an den TECHNISCHEN KUNDENDIENST. Versuchen Sie dabei, dem Kundendienst möglichst detaillierte Information zu geben.
1 TECHNISCHE PROBLEME ODER BETRIEBSSTÖRUNGEN
Wenn der Geschirrspüler eine fehlerhafte Funktion feststellt, gibt er – je nach Modell – einen akustischen oder visuellen Alarm.
Am oberen Rand der Tür des Geschirrspülers befindet sich eine Tabelle mit möglichen Störfällen.
Modelle mit Display oder Bildschirm.
Bei diesen Modellen wird der Fehler mit dem Buchstaben "F" und einer Ziffer (0 bis 9) angezeigt.
Modelle ohne Display.
Bei einer Funktionsstörung gibt der Geschirrspüler eine Reihe akustischer Signale in Form von Pfeiftönen. Das Signal ertönt, wird dann einige Sekunden unterbrochen und ertönt dann erneut. Die Art der Störung kann durch Zählen der Anzahl der Pfeiftöne identifiziert werden.
(1 für offen; 2 für kein Wasserzulauf; und so weiter.)
Um das akustische Signal des Geschirrspülers zu löschen,
betätigen Sie bitte die Start-Taste.
Wenn Sie das Signal erneut hören wollen, betätigen Sie nochmals die Start-Taste.
Je nach Art der Störung setzen Sie sich bitte mit dem TKD in Verbindung und teilen Sie diesem das vorliegende Problem mit.
| FUNKTIONSSTÖRUNG | MODELL MIT DISPLAY | MODELL OHNE DISPLAY |
| ANZAHL PFEFTONE | ||
| Tür schile | F1 | 1 |
| Kein Wasser | F2 | 2 |
| Kein Abpumpen | F3 | 3 |
| Überlauf | F4 | 4 |
| Überhitzung | F5 | 5 |
| Heizt nicht | F6 | 6 |
| Temp. fehler | F7 | 7 |
| Druck fehlt | F8 | 8 |
| Verteilungs | F9 | 9 |
| Controlle | F0 | 10 |
Durch Betätigen der ON/OFF-Taste wird das Fehler-Signal und die Betriebsstörung annulliert.
• Warum startet der Geschirrspüler nicht?
Mögliche Gründe sind:
- Keine Netzspannung.
- Der Stecker ist nicht richtig eingesteckt. – Die Sicherungen der Elektroinstallation haben "ausgelöst".
- Der Geschirrspüler ist nicht ans Netz geschlossen. – Die Taste On / Off wurde nicht betätigt (die Leuchtdiode dieser Taste muss kontinuierlich leuchten). – Die Tür des Geschirrspülers ist nicht richtig geschlossen. – Die Start-Taste wurde nicht betätigt.
- Der Geschirrspüler startet, aber es fließt kein Wasser zu.
Mögliche Gründe sind:
– Die Wasserleitungen führen kein Wasser. – Der Wasserhahn ist nicht aufgedreht. – Der Filter des Elektroventils für den Wasserzufluss ist verstopft.
- Das Wasser fließt nicht ab, es bleibt Wasser in der Spülwanne stehen.
Mögliche Gründe sind:
– Der Abfluss ist verstopft oder falsch installiert. – Der Abflussschlauch ist verstopft oder falsch installiert. – Die Filter sind verstopft. – Das gewählte Programm ist noch nicht beendet, warten Sie bis zum Programmende.
• Die Leuchtdiode für Salz nachfüllen erlischt nicht
Mögliche Gründe sind:
– Es muss Salz nachgefüllt werden. Füllen Sie Salz ein und rühren Sie es mit einem Löffel um. – Die Wasserhärte liegt unter 7DH, deshalb benötigen Sie kein Salz. In diesem Fall leuchtet die Diode ständig.
- Spülmittelreste am Dosierer oder auf der Innentür.
Mögliche Gründe sind:
– Ein Geschirrteil verhindert, dass sich der Dosierer öffnet. – Das Spülmittel ist verfallen oder nicht geeignet. – Die Sprüharme stoßen an ein Teil des Geschirrs. – Die Öffnungen der Sprüharme sind verstopft. - Der Spülmittelbehälter war feucht, als das Spülmittel eingefüllt wurde. Der Behälter muss trocken sein.
- Ungewöhnliche Schaumbildung.
– Es wurde Handspülmittel statt Spülmittel für Geschirrspüler eingefüllt.
• Hoher Salzverbrauch.
Mögliche Gründe sind:
– Der Deckel des Salzbehälters ist nicht richtig geschlossen. – Das Verbrauchsniveau für Salz ist nicht richtig eingestellt.
- Ungewöhnliche Geräusche des Geschirrspülers.
Mögliche Gründe sind:
– Das Geschirr ist nicht richtig eingesetzt. – Die Sprüharme stoßen mit einem Teil des Geschirrs zusammen.
2
PROBLEME BEZÜGLICH DER SPÜLWIRKUNG
- Schmutz oder Speisereste am Geschirr.
Mögliche Gründe sind:
- Der Spülfilter ist falsch eingesetzt, verschmutzt oder verstopft. – Die Öffnungen der Sprüharme sind verschmutzt oder die Sprüharme werden durch Geschirrteile blockiert.
- Ungeeignetes oder zu wenig Spülmittel. – Das Geschirr ist nicht korrekt eingesetzt. Die Teile berühren sich gegenseitig. – Die Geschirrkörbe sind überladen. – Falsches Spülprogramm. – Der Abfluss ist blockiert.
- Zu stark eingetrocknete Speisereste am Geschirr.
• Das Geschirr wird weiß.
Mögliche Gründe sind:
– Ungenügend Spülmittel oder Klarspüler. – Der Stopfen des Salzbehälters ist nicht richtig geschlossen. – Weder Wasser noch Salz im Salzbehälter. - Der Entkalker ist nicht entsprechend der Wasserhärte eingestellt. – Es wurde ein phosphatfreies Spülmittel benutzt. Versuchen Sie es mit einem phosphathaltigen Spülmittel.
• Das Geschirr wird nicht trocken.
Mögliche Gründe sind:
– Zu wenig Klarspüler. – Falsche Einstellung des Klarspülers. – Das Geschirr ist falsch eingesetzt. – Das Geschirr wurde zu früh herausgenommen. – Ungeeignetes Spülprogramm.
- Milchiges Aussehen oder Kratzer bei Glas und Kristall.
Mögliche Gründe sind:
– Die Teile sind nicht spülmaschinengeeignet.
- Falsches Spülmittel.
• Glas und Kristall wird blind.
– Ungenügend Klarspüler.
- Schleier auf Gläsern und Bestecken, metallenes Aussehen der Gläser.
– Zu viel Klarspüler.
- Flecken auf Teilen aus rostfreiem Stahl oder Edelstahl.
Mögliche Gründe sind:
– Die Teile sind nicht spülmaschinengeeignet. – Das Geschirr wurde nicht korrekt eingesetzt. - Zu viel Spülmittel. – Schlechte Qualität des Stahls. - Zu viel Salz im Spülwasser. Schließen Sie den Deckel des Salzbehälters richtig.
INFORMATION ZUR UMWELTVERTRÄGLICHEN ENTSORGUNG VON NICHT MEHR FUNKTIONSFÄHIGEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN
Ein nicht mehr gebrauchsfähiges elektronisches oder elektrisches Gerät darf nicht gemeinsam mit dem üblichen Hausmüll entsorgt werden.
Ohne dass dafür weitere Kosten entstehen, kann das Gerät bei von der örtlichen Verwaltung speziell dafür eingerichteten Stellen oder bei Herstellern, die einen Rücknahmeservice anbieten, abgegeben werden.
Durch die getrennte Entsorgung von Altgeräten werden mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden, die die Folge einer unsachgerechten Beseitigung sein können. Die einzelnen Bestandteile der entsorgten Geräte können verwertet und recycelt werden, womit Energie und Rohstoffe gespart werden.
Das nebenstehende Symbol auf dem Gerät oder auf der beiliegenden Bedienungsanleitung zeigt an, dass dieses Gerät nicht in den üblichen Hausmüllcontainern entsorgt werden darf.
Wenn Sie weitere Informationen erhalten möchten, setzen Sie sich bitte mit Ihrer örtlichen Verwaltung in Verbindung oder mit dem Händler, bei dem Sie das Gerät erworben haben.
Installationspläne und -maße
Fagor Electrodomésticos, S. Coop.
Tel. 943 03 71 00
Fax 943 03 71 17
Barrio S. Andrés, 18
20500 MONDRAGÓN (Gipuzkoa)
www.fagor.com
info@fagor.com
FAGOR
- WICHTIG
- ELEKTROANSCHLUSS
- NIVELLIERUNG UND AUFSTELLEN
- NIVELLIERUNG
- AUFSTELLEN DES GERÄTS
- A
- B
- EINBAU IN EINE EINBAUKÜCHE
- VERKLEIDUNG UND EINBAU
- VERKLEIDUNG
- C
- REINIGEN VOR DER ERSTEN BENUTZUNG
- BENUTZUNG DES GERÄTS UND PRAKTISCHE RATSCHLÄGE
- WASSERHÄRTE, SALZ, KLARSPÜLER UND SPÜLMITTEL
- EINSTELLEN DER SALZMENGE
- MANUELLES EINSTELLEN
- ELEKTRONISCHES EINSTELLEN
- EINFÜLLEN DES SALZES
- NACHFÜLLEN DES SALZES
- ACHTUNG
- NACHFÜLLEN DES KLARSPÜLERS
- OPTISCHE
- FÜLLSTANDSANZEIGE
- LEUCHTANZEIGE BEI MODELLEN MIT DISPLAY
- SPÜLMITTEL
- GESCHIRR: ARTEN UND BELADEN
- EINSETZEN DES GESCHIRRS
- D
- VERSTELLEN DER GESCHIRRKÖRBE
- OBERKORB MODELL A
- OBERKORB MODELL B
- EINBAUMODELL
- MODELLE MIT DISPLAY
- MODELLE MIT BILDSCHIRM
- MODELLE MIT MAXI
- BILDSCHIRM
- ANWAHL DER ZUSATZFUNKTIONEN
- ZUSATZFUNKTIONEN (JE NACH MODELL)
- TASTE: ZEITSCHALTUNG
- EINBAUMODELLE
- MODELLE MIT
- TASTE: ECO
- KURZ-TASTE
- BELADUNG OBEN / UNTEN
- EXTRA-TROCKNEN
- HINWEIS ZUM UMWELTSCHUTZ
- IN
- PROGRAMMWAHLSCHALTER
- EXPRESS (OBEN)
- START
- ABLAUF DES SPÜLPROGRAMMS
- MODELLE OHNE DISPLAY
- MODELLE MIT BILDSCHIRM UND MAXI-BILDSCHIRM
- WENN DER GESCHIRRSPÜLER IN BETRIEB IST UND
- PROGRAMMENDE
- STROMAUSFALL
- WICHTIGE EMPFEHLUNGEN
- INSTANDHALTUNG UND REINIGUNG DES GERÄTS
- REINIGEN DES SPÜLFILTERS
- REINIGEN DES GERÄTE-INNEREN
- REINIGUNG DES GEHÄUSES
- FEHLERSUCHE UND PROBLEMLÖSUNG
- TECHNISCHE PROBLEME ODER BETRIEBSSTÖRUNGEN
- MODELLE MIT DISPLAY ODER BILDSCHIRM
- BETÄTIGEN SIE BITTE DIE START-TASTE
- WARUM STARTET DER GESCHIRRSPÜLER NICHT
- DER GESCHIRRSPÜLER STARTET, ABER ES FLIESST KEIN WASSER ZU
- DAS WASSER FLIESST NICHT AB, ES BLEIBT WASSER IN DER SPÜLWANNE STEHEN
- DIE LEUCHTDIODE FÜR SALZ NACHFÜLLEN ERLISCHT NICHT
- SPÜLMITTELRESTE AM DOSIERER ODER AUF DER INNENTÜR
- UNGEWÖHNLICHE SCHAUMBILDUNG
- HOHER SALZVERBRAUCH
- UNGEWÖHNLICHE GERÄUSCHE DES GESCHIRRSPÜLERS
- PROBLEME BEZÜGLICH DER SPÜLWIRKUNG
- SCHMUTZ ODER SPEISERESTE AM GESCHIRR
- DAS GESCHIRR WIRD WEISS
- DAS GESCHIRR WIRD NICHT TROCKEN
- MILCHIGES AUSSEHEN ODER KRATZER BEI GLAS UND KRISTALL
- GLAS UND KRISTALL WIRD BLIND
- SCHLEIER AUF GLÄSERN UND BESTECKEN, METALLENES AUSSEHEN DER GLÄSER
- FLECKEN AUF TEILEN AUS ROSTFREIEM STAHL ODER EDELSTAHL
- INFORMATION ZUR UMWELTVERTRÄGLICHEN ENTSORGUNG VON NICHT MEHR FUNKTIONSFÄHIGEN ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN
- INSTALLATIONSPLÄNE UND -MASSE
Marke : FAGOR
Modell : 1LF-011P
Kategorie : Geschirrspüler
