BEDIENUNGSANLEITUNG CD815UMP ROADSTAR

Dieses Produkt entspricht den Mindestanforderungen laut EU-Richtlinie 89/336 und wurde gemäß den Normen EN50013, EN50020.

• Ihr neue Gerät wurde unter Beachtung der strengen ROADSTAR-Qualitätsvorschriften gefertigt.

Wir danken Ihnen für den Kauf unseres Produktus und wichtsen Ihnen optimalen Hörgenuss.itte lessenSie diese Bedienungsanleitung durch,und haben Sie sie aufUm jederzeit darin nachslangen zu können.

(B) CD/MP3 PLAYER MODE:

1.PAUSE 2. INTRO 3.REPEAT 4.RANDOM

(B) USB-CD / MP3 PLAYER MODE

Das Ausrufszeichen im Drei reck weist den Benutzer auf wichtige Bedinunlagen- und Wartungsanweisungen (Service) in dieser Handbuch hin, die unbedingt zu befolgen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf "geführliche Spannungen" an einigen freilegenden Bauteilen im Innem des Gerätes hin.

Um die Gefahr elektrischer Schäfte auszuschlijsen, Gehäuse aufkeinen Fall abnenmen. Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen können nur von einer autorisierten Fachwerkstatt durchgefält werden.

Dunkelstrahlung bei geöffneten Geräten und defektem Verschluss. Bedienung oder Regulierung der technischen Eigenschaften oder sonstige nicht spezifierte Proceduren auf dieser manuell Betriebsart können zur Aussetzung gefährlicher Laserstrahmen führen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzuführung sichergestellt ist.

Setzen Sie das Gerat während direkter Sonneninstrahlung noch Wärmequellen aus.

DeutschDe

CD-815UMP

Auto-MP3-Spieler mit PLL UKW/Stereo-Radio Radio-Daten-System, CD

USB, PTY und abnehmbares Bedienteil.

BEDIENUNGSANLEITUNG

Bitte lessen Sie aufmerksam diese Bedienungsanleitung, um sich mit ihrem neuen Autoradio

vertraut zu machen, bevor Sie es zum ersten Mal in Betriebnehmen.itte bewahren Sie diese

Anleitung auf, um später jederzeit nachschlagen zu konnen.

INHALTSVERZEICHNIS

Lage der Bedlenungselemente
- Merkmale
- Installation
Vorsichtsmaßnahmen und Wartung
Anschlusse
- Funktionsanleitungen
- Technische Daten

LAGE DER BEDIENUNGSELEMENTE

2.WAHL-FUNKTION LOUDNESS/DSP/DX-LO/ST.-MONO/TA/PI/RETUNE/BEEP

1.Netztaste EIN/AUS
3. Lautstarkeregelung AB/AUF (+,- Basse/Hohen/Balance/Fader)
4.Vorwahl-Tasten (1,2,3,4,5,6)
5.AF-Taste
6. TA-Taste
7.PTY-Taste
8. +10 WAHLTASTEN
9. Modus-Taste (MODE)
10. Band-Taste/LOUD
11. Auto/Manuell-Suchlauf AB (<<)/ Suchlauf Auf AF (>>) MP3-SKIP
12.-10 WAHLTASTEN
13. LCD-Anzeige
14. Bedienteil-Entriegelungstaste
15. USB PORT
16. CD-Schublade
17. MP3-Pause-Taste
18. MP3-Intro-Taste

DeutschDe

19, MP3-Wiederhol-Taste (REPEAT)
20. MP3-Zufallswiedergabe-Taste (SHUFFLE)
21. RESET-Taste
22. CD-Auswurf-Taste

MERKMALE

Dieses Gerät ist mit einem abnehmbaren Frontbedienteil, UKW-Stereo und einem CD-USB / MP3-Spieler mit den folgenden Merkmalien ausgestattet:
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
- Genaues elektronisches Abstimmten durch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
18programm. Stationsspeicher (6UKW 1/6UKW2 / 6UKW3/)
-4×7,5W RMS
Leicht zu betatigende Netztaste Ein/Aus
- Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
Bandwahlschalter (BND) zur Wahl von UKW1-UKW2 oder UKW3
Uhr-Funktion in RDS
- RADIO- und MP3-Spieler
Vorverstärkte-Ausgang (RCA, rückseitig) zum Anschlu eines Leistungsverstärkers
Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
- Beleuchtungssystem
- RDS-Funktion: PI (Programm-Identification) TA (Verkehrsdurchsage) PS (Programmdienstname) PTY (Programtyp)

AF (List der Alternativfrequenzen) TP (Traffic Program)

INSTALLATION

VORSICHTSMASSNAHMSN

• Wahlen Sie sorf镐, wo Sie Ihr Autoradio einbauen möchten, damit das Gerät nicht die normale Fahrtätigkeit des Fahrers beinflüst.
• Vermeiden Sie, das Gerat Dort zu installieren, wo es hohen Temperaturen, wie dem direkten Sonnenlicht oder Heillauf vom Heizer, oder wo es Staub, Schmutz oder übermäßigen Schwungungen ausgesetzt werden konnte.
• Verwendten Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
• Bevor Sie das Gerät Installieren, entfemen Sie das Frontbedienteil.

Regulierung des Montagewinkels

Der Montagewinkel muß kleiner als 20^ sein.

Montagebeispiel

Einbau ins Armaturenbrett

Hinweis: Bewahren Sie den Entregelungsschlüssel an einem sicheren Ort auf, Sie konnten Ihr später zum Entfemen des Gerätes aus dem Auto gehrauchen.

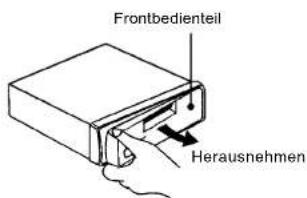

ABNEHMENDESFRONTBEDIENTEILS

Bevor Sie das Frontbedienteil abnehmer, drücken Sie zuerst die PWR-Taste (1).
Dann drücken Sie die ENTRIEGELUNGSTASTE-Taste (14) und denen das Bedienteil ab, indem Sie es herausziehen, wie in der Abbildung gezegt.

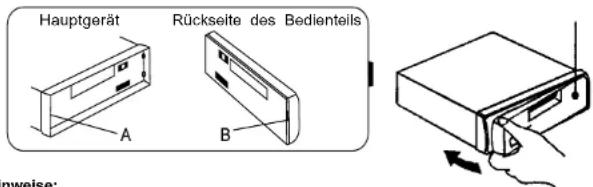

ANBRINGEN DES FRONTBEDIENTEILS

Nehmen Sie die rechte Seite des Frontbedienteils und setzen Sie es auf das Gerät, wie in der Abbildung gezeigt, und drücken Sie, bis es einrastet.

Bitte beachten Sie, damit kein den Druck auf das Display oder die Bedienungstasten auszuuben.

Hinweise:

Vergewissem Sie sich, daß Sie das Frontbedienteil richtig herum auf das Gerät aufsetzt.
- Drücken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einhaf angebrecht werden, indem Sie es leicht gegen das Gerät drücken. Wenn Sie das Frontbedienteil mit sichnehmen, legen Sie es in die mitgelieferte Schutzhülle.
- Drücken Sie nicht zu stark oder mit übermäßiger Kraft auf das Display-Fenster des Frontbendienteils, wenn Sie es am Gerät anbringen.

ISO-ANSCHLUSSTEIL

RCA-Buchse Ausgangsleitung (Hinten) -

Grau: Rot (rechts)

:WeiB (links)

ANSCHLUSSTEIL A

1. 2

1. GELB; SPEICHER +12V
2. BLAU: AUTOANTENNENAUSGANG
   6.

DeutschDe

7.ROT:+12V(AN DEN ZUNDSCHLUSSEL)
8.SCHWARZ:ERDUNG

Hinweis:

Der ROTE Draht (Anschlußeill A Nr.7) muß an die Autozündung angeschlüssen werden, um zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto länger Zeit nicht benutzt wird.

ANSCHLUSSTEILB

1.VIOLETT:HINTERER RECHTER LAUTSPRECHER (+)
2.VIOLETT/SCHWARZ:HINTERER RECHTER LAUTSPRECHER(-)
3.GRAU: VORDERER RECHTER LAUTSPRECHER (+)
4.GRAU/SCHWARZ: VORDERER RECHTER LAUTSPRECHER (-)
5. WEISS: VORDERER LINKER LAUTSPRECHER (+)
6. WEISS/SCHWARZ : VORDERER LINKER LAUTSPRECHER (-)
7. GRUN HINTERER LINKER LAUTSPRECHER (+)
8. GRUN/SCHWARZ : HINTERER LINKER LAUTSPRECHER (-)

Wartung

ERSETZEN DER SICHERUNG

Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluss und ersetzen Sie die Sicherung. Wenn die Sicherung nach dem Erszenen erneut durchbrennt, konnte ein internes Funktionproblem vorliegen. In dieser Falle wenden Sie sich an Ihr nachstes Kundendienstzentrum.

Achtung

Verwenden Sie für jeges Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung mit higherer Amperestärke verwenden, konnte das ernstafte Schäden verursachen.

FUNKTIONSANWEISUNGEN

NETZTASTE EIN/AUS (1) (PWR)

Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die Netztaste, um das Gerät einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freizugegeben. Hinweis: Entriegeln Sie das Frontbedienteil nimels, wenn das Gerät eingeschaltet ist. Strom fließt auch, wenn das Autoradio ausgehalten ist.

WAHL-TASTE (2) (SEL)/LAUTSTÄRKEREGELUNG(3)

Der Knopf VOLUME reguliert die LAUTSTÄRKE. Um andere Funktionen zu wahren, drücken

Sie kurz die WAHL-Taste (2), bis die gewünschte Funktion auf dem Display erscheidt. In der Abbildung 1 wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn Sie die WAHL-Taste drücken.

1. LAUTSTARKE (Knopf drehen)

1.MASKALL/DPI

1. WAHL (SEL) (drucken)

2. PI SOUND/MUTE

3. BASSE

4. AF ON/OFF

4.HOHEN

1. TA ON / OFF

5.BALANCE

5.PTY ON/OFF

6.FADER

6 RETUNEL/S

1. LOUDNESS EIN AUS

2. VOLUME LAST

3. DSP (ROCK-POP-CLASS-DSP OFF)

8.CLOCK12/24

9.DX/LOC (RADIO)

9.BAND

10.STEREO/MONO

10.SEEK1/2/3

LAUTSTÄRKEREGELUNG (3)

11.BEEP ON/OFF

Fig. 2

Erhöhung und Emiedrigung der Lautstärke ist durch den VOLUME-Regler möglich. Diese

Knopf hat dieGLEiche Funktion auch bei Bassen, Hohen, Balance und Fader, wenn sie durch die WAHL-Taste (2) gewählt sind.

Diesen Knopf wird benutzt auch, um die RDS-SDK-Optionen zu wahlen.

DPI -MASKE (2)

Wenn die SEL-Taste länger als 2 Sek. gedrück wird, wird diese Funktion aktiviert.

MASK DPI: maskiert nur wenn AF hat ein verschiedenes PI.

MASK ALL: maskierte die AF, die anderes PI und NO RDS Signal mit Feld-Stärke.

PI TON/PI MUTE-PI TON(2)

Wenn sich ein Fahrzeug in einem besonderen Bereich mit einem PT Code aber mit demgleichen AF befindet, ist ab und zu ein Plepton (DIP) zu horen. Der Plepton (DIP) ist weniger 1 Sekunde zu horen.

PI MUTE

Bei den vorher beschriebenen Bedingungen wird der Piepton in weniger als 1

Sekundeanulliert.

PI MUTE

Bei den vorher beschriebenen Bedingungen wird der Plapton in weniger als 1 Sekunde anuilliert.

DeutschDe

(C) NEUABSTIMMUNG L/NEUABSTIMMUNG S

Es wird die Startzeit zur automatischen TA oder PI Suche ausgewählte.

Wenn die PI Information nicht innerhalb der Neuabstimmungsdauer gefunden wird, beginnt das Radio mit der Neuabstimmung auf den nachsten PI Sender. Wird der PI Sender bei der ersten zyklischen Suehe nicht gefunden, goes das Radio auf den gleichen Sender und wartet 4-5 Minuten, solange bis der PI Code empfangen wird.

• L Abstimmung: als 90 Sekunden gewählt.

• S Abstimmung: als 30 Sekunden gewählt.

4.VORAUSWAHLEN(1,2,3,4,5,6)

(A)BETRIEBADIO:

Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewähltenSender anwahlen. Wir die Taste länger als 1 Sekunde gedrückt, wird der gerade eingestellteSender gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterleiit:

PTY Gruppe Musik --- PTY Gruppe gesprochen --- AUS

MUSK

GESPROCHEN

1. POP Musik, ROCK Musik

1.NACHRICHENTEN, WIRTSCHAFT, INFOS

1. UTERHALTUNGS Musik

2 SPORT ERZIEHUNG DRAMEN

3.KLASSIK.ANDERERE Musik

3.KULTUR, WISSENSCHAFT, VERSCHIEDENES

4.JAZZ, COUNTRY

4.WETTERRVORHERSAGEN, FINANZEN, KINDER

5.NATIONM,OLDIES

5.SOZIALES,RELIGION,TELEFON

6.VOLKS Musik

6.REISEN,UNTERHALTUNG,DOKUMENTATIONEN

(B)BETRIEBUSB-SD-MMC/MP3PLAYER:

1.PAUSE

1. INTRO 3. WIEDERHOLEN

4.ZUFALLG

DIERDS FUNKTION.WAS BEDEUTET RDSSYSTEM?

RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das v

on EBU (European Broadcasting Union) entwickelt und auf dem Markt eingeführt wurde. Über die normalen FM Übertragungssender ausgestraht, bietet RDS eine Reihe Informationen wie z.B. den Sendemamen, das Programm, Verkehrsnachrichten und nützliche Funktionen wie die automatische Abstimmung der besten im gewählten Programm zur Verflügtungstehenden Signale.

5.AF/REG\*Funktion(ALTERNATIVE FREQUENZEN)

Mit einem leichten Tastendruck wähln man den AF/REG Modus. Wenn der AF/REG ausgewährt wird, kontrolliert das Radio ständig das AF Signal. Drückt man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.

• Modus Regional EIN: Die AF Umschaltung oder die PI SEEK Sache ist auf all die Sender ausgeweltet, die den gleichen PI Code des momentan eingestallenten Senders haben. Es erscheidt die Schrift REG auf dem Display.

• Modus Regional AUS
  Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK Suche auf alle Sender ausgeweitet ist.

6. TA' FUNKTION (VERKEHRSFUNK)

Bei leichtem Tastendruck wird der Modus TA ein oder aus gewählt. Wenn der TA Modus ausgewählt und eine Verkehrnsnachricht übertragen wird - Wenn das Gerät auf der Betriebsart CD/MP3 staat, wird zeitweilig auf Radio umgeschäftet. - Ist nur eine geringe und nicht gut hörbare Lautstärke eingestellt, wird diese auf ein gut hörbares Niveau erhöht.

7.PTY' Funktion (PROGRAMMTPY)

PTY MUSIK----PTY GESRPOCHEN---PTY AUS Wähl man PTY, hängt das Programm wie vorher beschrieben von den Vorauswahllasten ab. Wenn man PTY wählt, beginnt das Radio mit der Sueche nach entsprichenden PTY-Informationen und stoppt mit der Sueche, wenn die entsprchende PTY Information gefunden wird.

8. SPRUNG + 10 WAHLTASTEN

Durch Drucken dieser Taste schaltet man auf den + 10 skip.

9.MODE TASTE(MODE)

Durch Drücken dieser Taste kann der Bediener wahren zwischen Betrieb des RADIOS oder des CD/USB MP3 Players .

10.BANDTASTE(BAND)
Jedes Frequenzband wird durch das hintereinander abfolgende Drucken dieser Tasteumgeschaltet FM1--FM2--FM3.
Drucken der Taste BAND erscheint die folgende Information in der Folge:

TITLE -SONG-ARTIST-DIRECTORY

11.AUTOMATISCHE ODER MANUELLE ABSTIMMUNGFREQAUF>>ODERFREQAB<

(A)BETRIEB DES RADIOS

Bei leichtem Druck fungieren diese Tasten zur manuellen Sueche.
Drück man länger als 1 Sekunde, wird die automatische Sueche aktiviert (SEEK)

(B)BETRIEB DES USB-SD-MMC/MP3 PLAYERS

Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder RUNTER.

12. SPRUNG-10 WAHLTASTEN

Durch Drucken dieser Taste schaltet man auf den - 10 skip.

13.LCD DISPLAY

Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.

STEUERUNG DES CD/USB PLAYERS

15. USB PORT

17.PAUSENTASTE

Beim Abspielen die Taste PAUSE (17) 'PAUSE' betaligen, um das Abspielen kurzfristig anzuhalten. Emeut drucken, um zum normalen Abspielen zurückzukehren.

18. INTRO TASTE (CD SCAN)

Nach Drucken dieser Taste erscheidt die Anzeuge 'SCN' auf dem Display und die ersten 10 Sekunden jeder Liedes werden abgeschweit.

19.REPEAT TASTE.REPEAT

Wird diese Taste gedrück, entscheidt die Anzeige 'RPT' auf dem Display und das aktuelle Lied wird solange abgespielt, bis die 'RPT' Taste ernut betätig wird.
Wird diese Taste in der Betriebsart MP3 länger als eine Sekunde lang gedrück, entscheidt die Anzeige 'D-RPT' und die mit den Tasten Auf/Ab ausgewählten Lieder des laufenden Alums werden abgespielt.

20. RANDOM TASTE, SHUFFLE (ZUFÄLLIG)

Wird diese Taste betägt, erscheidt die Aufschrift 'SHF' und jeder Lies wird in zufälliger Reihenfolge und nicht in der normalen Reihenfolge abgeschpielt. Um diesen Modus zu loschen, erneut die Taste 'SHUFFLE' (20) betäügen.

21. RESET-TASTE

Die Reset-Taste (25) befindet sich auf der Innenseite.
Die Reset-Taste ist aus einem der folgenden Grunde zu drucken:
- Erste installation des Gerätes, wenn alle Kabel angeschlossen sin.
Keine der vorhandenen Tasten Funktioniert.
- Fehlersymbol auf dem Display

ID3 Tag

Drucken Sie die Taste BAND wiederholt um die Information ID3 TAG anzuzeigen. Wenn der MP3-Dokument mit ID3 TAG erforderlich ist, durch Drucken der Taste BAND erscheidt die folgende Information in der Folge:

LIED-TITEL > SÄNGER> ALBUM-TITEL > JAHR > BEMERKUNGEN

Wenn eines des MP3-Dokuments mit ID3 TAG nicht erforderlich ist, durch Dritten der Taste DISPLAY erscheidt die folgende Information in der Folge:

Wenn das MP3-Dokument ohne ID3 TAG ist, durch Drücken der Taste BAND entscheidet "NO ID3 TAG".

Der Lieed-Name und die Spur-Nummer des MP3-Dokuments laufkontinuierlich auf der Anzeige während der Wiedergabe.

WIEDIE SUCHE NACH DEN MP3 LIEDERN ABLAUFT

A. Direkt Lied-Suchen

1. Drücken Sie die Tanta BAND (10) einmal, an der Anzahl erseibt "TRK SCH"; Drehen sie den Laustärkelnopf (3). Dann drücken sie ENTER (2) zu bestätigten.

B. Suchen durch Album- oder File-Name

Drucken Sie die Taste BAND (10) zweimal, an der Anzeuge erscheln "FILE SCH", treten Sie die Buchstabe ein. Das Geratucht Titel und Alben mit der gleiche eingetretene Buchstabe. Drehen Sie die Tastens VOLUME UP / DOWN (2) um die Titel und Alben zu halten. Wenn der gewünschte Name ist ein Album, drucken Sie die Taste ENTER, dann drehen Sie die Tasten VILUME UP / DOWN (2). Drucken Sie die Taste ENTER, um das gewährte Lied abzuspielen Die Wahl der alphabetischen Buchstaben ist wie folgt: oder drehen Sie den Laustärkeknopf (2) in beiden Richtungen, um die Buchstaben anzusehen (alfanumerisch). Dann drucken Sie ENTER (3) zu bestätigten.

C. Suchen durch Album

Suchen Sie das Album mit der Tasten VOLUME UP / DOWN (2).

Drucken Sie die Taste BAND (10) dreimal. Erscheint die erste Album-Name, drohen Sie volume UP / DOWN (3), um in der Seite der Alben zu bewegen, dann drucken Sie die Taste ENTER, um das gewündte Album zu wahren. Um die Lieder in diem Album zu wahren, drohen Sie VOLUME UP / DOWN (3) dann drucken Sie ENTER, um zu bestätigkeiten oder drehen Sie den Lautstärkneknpf (3) in beiden Richtungen, um die Buchstaben anzusehen (alphanumeric). Dann drucken Sie ENTER (3) zu bestätigten.

24

DeutschDe

TECHNISCHEDATEN

CD/MP3-SPIELERTEIL

Rauschabstand: >70 dB

Kanaltrennung: > 50 dB (1kHz)

Frequenzgang: 20Hz - 20 kHz

UKW-TUNER

Empfindlichkeit:2dBp

Stereo-Trennung: 35 dB

Rauschabstand: 55 dB

Frequenzbereich: 87.5 - 108MHz

Kanal-Stufe: 50 kHz

IF-Frequency: 10.7MHz

AUSGANGSLEITUNG

Ausgang:MAX,350mV

Impedanz: 10 kOhm

ALLGEMEINES

Betriebsspannung: 13.8V DC (10.8-15.6V), Negative

ErdungLaatsprecher-Impedanz: 4 oder 8 Ohm

Max. Ausgangsleistung: 7,5 w (RMS) x 4 Kanäle

Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehöriger Literatur gibt, an, dass es nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaftsmull entsprigt werden fert. Entsorgten Sie diese Gewer bitte gefrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycein Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer salten den Handel, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontankläfen, um in Erfahrung zu brigeln, weil sie das Gerät auf unmittelbrennlich zu genutzte Produkte ist.

Gewerbliche Nutzter sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Diese Produkt dart nicht zusammen mit anderen
