BEDIENUNGSANLEITUNG RU400BT ROADSTAR

Dieses Produkt entspricht den Mindestanforderungen laut EU-Richtlinie 89/336 und wurde gemäß den Normen EN50013, EN50020.

Wir können Innen für den Kauf unseres Produktus und wichtsen Innen optimalen Hörgenuss.itte lessen Sie diese Bedierungsanleitung durch, und haben Sie sie auf, Um jederzeit darin nachslangen zu können.

(B) USB-SD/MP3 PLAYER MODE

Das Ausrufszeichen im Dreiacek weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in dieser Handbuch hinn, die unbedingt zu befoigen sind.

Das Blitzsymbol im Dreieck weist den Benutzer auf "gefährliche Spannungen" an einigen freilegenden Bauteilen im Innem des Gerätes hin.

Um die Gefahr elektrischer Schäfte auszuschlijsen, Gehäuse aufkeinen Fall abnenmen. Im Innem befinden sich keine vom Benutzer selbst instandsetz-baren Teile. Reparaturen können nur von einer autorisierten Fachwerkstatt durchgefält werden.

Dunkelstrahlung bei geoffennten Geräten und defektem Verschluss. Bedienung oder Regulierung der technischen Eigenschaften oder sonstige nicht spezifierte Prodeuern auf dieser manuell Betriebsart können zur Aussetzung gefährlicher Laserstrahlen führen.

Setzen Sie das Gerät weder Feuchtigkeit noch Regen aus.

Stellen Sie das Gerät so auf, dass immer eine ungestörte Frischluftzuführ sichergestellt ist.

Setzen Sie das Gerat während direkter Sonneninstrahlung noch Wärmequellen aus.

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmull entsorgt werden darf. Entsorgen Sie diese Geratitte getreten von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recycleln Sie das Gerat, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollen den Handlor, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerat auf umweitfreiendliche Weise recycleln können.

Gewerbliche Nutzer sollenen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt dar nicht zusammen mit anderen

DeutschDe

RU-400BT

Auto-MP3-Spieler mit PLL-UKW/Stereo-Radio Radio-Daten-System, USB /

SD, Bluetooth und PTY und abnehmbares Bedienteil.

BEDIENUNGSANLEITUNG

Bitte lessen Sie aufmerksam diese Bedienungsanleitung, um sich mit ihrem neuen Autoradio

vertraut zu machen, bevor Sie es zum ersten Mal in Betrieb neh

Anleitung auf, um später jederzeit nachschlagen zu konnen.

INHALTSVERZEICHNIS

Lage der Bedienungselemente
- Merkmale
- Installation
Vorsichtsmaßnahmen und Wartung
Anschlisse
- Funktionsanleitungen
- Technische Daten

LAGE DER BEDIENUNGSELEMENTE

1.Netztaste EIN/AUS
2. WAHL-FUNKTION LOUDNESS/DSP/DX-LO/ST.-MONO/TA/PI/RETUNE/BEEP
3. Lautstärkeregelung AB/AUF (+,- Basse/Höhen/Balance/Fader)
4.Vorwahl-Tasten (1,2,3,4,5,6)
5. AF-Taste
6. TA-Taste
7.PTY-Taste
8.AUX AUDIO IN
9. Band-Taste
10. Auto/Manuell-Suchlauf AB (<<)/ Suchlauf AUF (>>) MP3-SKIP
11.Modus-Taste (MODE)
12. MUTE
13. LCD-Anzeige
14. Bedienteil-Entregelungstaste
15. USB PORT
16. SD CARD SLOT
17. MP3 PLAY/PAUSE-Taste
18. MP3-Intro-Taste

1. MP3-Wiederhol-Taste (REPEAT)
2. MP3-Zufallswiedergabe-Taste (SHUFFLE)
3. Bluetooth Mikrophone
4. RESET-Taste (nicht benutzt in dieser Modell)
5. AMS (Auto Memory Store) + NUM (MP3 Search)

MERKMALE

Dieses Gerät ist mit einem abnehmberen Frontbedieltell, UKW-Stereo und einem USB-SD-MMC/MP3-Spieler mit den folgenden Merkmalen ausgestellt:
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
- Genaues, elektronisches Abstimmendurch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
18programm.Stationsspeicher (6xUKW1/6xUKW2/6xUKW3/
- Bluetooth mit A2DP Funktion
Loudness-Regler
Leicht zu betätigende Netztaste Ein/Aus
- Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
Bandwahlschalter (BND) zur Wahl von UKW 1-UKW 2 oder UKW 3
Uhr-Funktion in RDS
- RADIO- und MP3-Spieler
Vorverstärkter Ausgang (RCA, rückseite) zum Anschluß eines Leistungsverträkers
Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
- Beleuchtungssystem
RDS-Funktion: PI (Programm-Identification) TA (Verkehrsduchsgage)

PS (Programmldienstname) PTY (Programmtyp)

AF (List der Alternativfrequenzen) TP (Traffic Program)

INSTALLATION

VORSICHTSMASSNAHMEN

Wahlen Sie sorgfältig, wo Sie Ihr Autoradio einbauen möhen, damit das Gerät nicht die normale Fährlichkeit des Fahrs beeinflaufst.
- Vermeidenie, das Gerät Dort zu installieren, wo es hohen Temperaturen, wie dem direkten Sonnenlicht oder Heillauf vom Heizer, oder wo es Staub, Schmutz oder übermögenschwungungen ausgesetzt werden können.
- Verwenden Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantierten.
- Bevor Sie das Gerät installieren, entfern den Sie das Frontbedienteil.

Regulierung des Montagewinkels

Der Montagewinkel muß kleiner als 20^ sein.

Montagebeispiel

Einbau ins Armaturenbrett

HInwels: Bewahren Sie den Entregelungsschlüssel an einem sicheren Ort auf, Sie konnten Ihn später zum Entfemen des Gorates aus dem Auto gebrauchen.

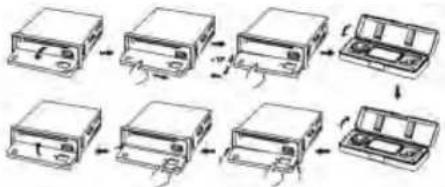

Abnehmer und Anbringendes Frontbedienteils

Das Frontbedienteil these Gerätes kann abgenommen werden, um Diebstahlen vorzubeugen.

ABNEHMENDESFRONTBEDIENTEILS

Bevor Sie das Frontbedienteil abnehmer, drücken Sie zuerst die OFF-Taste (1).
Dann drucken Sie die SENKUNGS-Taste (14),{lassen Sie den Bedienteil die horizontale Position erreichen und nehmen das Bedienteil ab, indem Sie es Herausziehen, wie in der Abbildung gezeigt wird.

Hinweis:

Lassen Sie das Bedientell nicht fallen, wenn Sie es vom Gerät abnehmer.

Frontbedienteil

Herausnehmen

ANBRINGEN DES FRONTBEDIENTEILS

Nehmen Sie die linke Seite des Frontbedlenteils (B) und setzen Sie auf den Teil A des Gerätes, wie in der Abbildung gezeigt wird, und drücken Sie, bis es einrastet.

Bitte beachten Sie, damit kein den Druck auf das Display oder die Bedienungstasten auszuuben.

Hinwelse:

• Drücken Sie das Frontbedlienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann einfach angebracht werden, Indem Sie es leicht gegen das Gerät drücken. Wenn Sie das Frontbedlienteil mitnahmen, legen Sie es in die mitgelieferte Schutzhülle / Etul.
• Drücken Sie nicht zu stark oder mit übermöbiger Kraft auf das Display-Fenster des Frontbedienteils, wenn Sie es am Gerät anbringen.

ISO-ANSCHLUSSTEIL

RCA-Buchse Ausgangsleitung (Hinten) -

Grau: Rot (rechts)

:WeiB(links)

DeutschDe

ANSCHLUSSTEILA

3. GELB: SPEICHER +12V
4. BLAU: AUTOANTENNAUSGANG
6. ROT: +12V (AN DEN ZUNDSDCHLUSSEL)
   8.SCHWARZ:ERDUNG

Hinwels:

Der ROTE Draht (Anschlußeill A Nr.7) muß an die Autzündung angeschlossen werden, um zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto langere Zeit nicht benutzt wird.

ANSCHLUSSTEILB

1.VIOLETT:HINTERER RECHTER LAUTSPRECHER (+)
2. VIOLETT/SCHWARZ: HINTERER RECHTER LAUTSPRECHER (-)
3.GRAU: VORDERER RECHTER LAUTSPRECHER (+)
4.GRAU/SCHWARZ: VORDERER RECHTER LAUTSPRECHER (-)
5. WEISS: VORDERER LINKER LAUTSPRECHER (+)
6. WEISS/SCHWARZ: VORDERER LINKER LAUTSPRECHER (-)
7. GRUN : HINTERER LINKER LAUTSPRECHER (+)
8. GRUN/SCHWARZ : HINTERER LINKER LAUTSPRECHER (-)

Wartung

ERSETZENDERSICHERUNG

Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluss und ersetzen Sie die Sicherung. Wenn die Sicherung nach dem Ersetzen erneut durchbrennt, konnte ein internes Funktionssproblem vorliegen. In thisem Falle wenden Sie sich an Ihr nachstes Kundendienstzentrum.

Achtung

Verwendten Sie für jeder Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung mit higherer Amperestärke verwenden, können das ernsthafige Schäden verursachen.

FUNKTIONSANWEISUNGEN

NETZTASTE EIN/AUS(1)(PWR)

Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die PWR-Taste, um das

Gerä einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil freiugegeben.

Hinweis: Entriegeln Sie das Frontbedienteil nimals, wenn das Gerät eingeschaltet ist. Strom flieft auch, wenn das Autoradio ausgeschaltet ist.

WAHL-TASTE (2)(SEL)/LAUTSTÄRKEREGELUNG (3)

Der Knopf VOLUME (3) reguliert die LAUTSTARKE. Um andere Funktion zu wahren, drücken Sie kurz die WAHL-Taste (2), bis die gewünschte Funktion auf dem Display entscheidt. In der Abbildung wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn Sie die WAHL-Taste drücken.

1. LAUTSTARKE (Knopf drehen)
   2.WAHL (SEL) (drucken)
2. BASSE
   4.Hohen
   5.BALANCE
   6.FADER
3. EQUALIZER (FLAT-POP-CLASS-ROCK-EQ OFF)
   8.TAVOLUME
4. REGIONALEIN/AUS
5. LOCAL EIN/AUS
   11.STEREO/MONO
6. LOUDNESS

LAUTSTÄRKEREGELUNG (3)

Erhöhung und Emiedrigung der Lautstärke ist durch den VOLUME-Regler möglich. Diese Knopf hat dieGLEiche Funktion auch bei Bassen, Hohen, Balance und Fader, wenn sie durch die WAHL-Taste (2) gewählt sind.

Diesen Knopf wird benutzt auch, um die RDS-SDK-Optionen zu wahlen.

TAVOLUME(2)

Die "SELL"-Taste (2) länger als 2 Sekunden drucken, wahmt man eine der folgenden Funktionen. TA VOLUME-Regler benutzenden Modus zu halten.

4.VORAUSWAHLEN(1,2,3,4,5,6)

(A)BETRIEBADIO:

Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewählten Sender anwahlen. Wir die Taste länger als 1 Sekunde gedrück, wird der gerade eingestelltle Son der gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterheit:

DeutschDe

PTY Gruppe Musik --- PTY Gruppe gesprochen --- AUS

MUSK GESPROCHEN

1.POP Musik, ROCK Musik 1.NACHRICHTEN, WIRTSCHAFT, INFOS
2.UNTERHALTUNGS Musik 2.SPORT, ERZIEHUNG, DRAMEN
3.KLASSIK, ANDERE Musik 3.KULTUR, WISSENSCHAFT, VERSCHIEDENES
4.JAZZ, COUNTRY 4.WETTERVORHERSAGEN, FINANZEN, KINDER
5.NATIONM,OLDIES 5SOZIALES,RELIGION,TELEFON
6.VOLKS Musik 6.REISEN, UTERHALTUNG, DOKUMENTATIONEN

(B)BETRIEBUSB-SD-MMC/MP3PLAYER:

1. INTRO 3. WIEDERHOLEN 4.ZUFALLIG

DIERDSFUNKTON.WAS BDEUTETRDSSYSTEM?

RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das von EBU (European Broadcasting Union) entwickelt und auf dem Markt eingeführt wurde.

Über die normalen FM Übertragungssender ausgestrahl, bietet RDS eine Reihe Informationen

wie z.B. den Sendernamen, das Programm, Verkehrschnitten und nutzliche Funktionen

wie die automatische Abstimmung der besten im gewählten Programm zur Verfügung stehenden Signale.

5. AF/REG' Funktion(ALTERNATIVE FREQUENZEN)

Mit einem leichten Tastendruck wähln man den AF/REG Modus.

Wenn der AF/REG ausgewählt wird, kontrolliert das Radio ständig das AF Signal. Drück man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.

-Modus Regional EIN:

Die AF Umschaltung oder die PI SEEK Sache ist auf all die Sender ausgeweitet, die den gleichen PI Code des momentan eingestellten Senders haben. Es erscheint die Schrift REG auf dem Display.

-Modus Regional AUS

Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK. Suehe auf alle Sender ausgeweitet ist.

6. TA'FUNKTION(VERKEHBSFUNK)

Bei leistem Tastendruck wird by the Modus TA ein-oder ausgewählt. Wenn der TA Modus ausgewählt und eine Verkehrnsnachricht übertragen wird:

• Wenn das Gerä auf der Betriebsart CD/MP3 staat, wird zeitweilig auf Radio umgeschäftet.

• Ist nur eine gingere und nicht gut hörbare Lautstärke eingesetzt, wird diese auf ein gut hörbares Niveau erhöht.

7..PTY' Funktion(PROGRAMMTPY)

PTY MUSIK----PTY GESRPOCHEN----PTY AUS

Wählt man PTY, hängt das Programm wie vorher beschrieben von den Vorauswahlasten ab. Wenn man PTY wählt, beginnt das Radio mit der Suche nach entsprechenden PTY-Informationen und stoppt mit der Suche, wenn die entsprechende PTY Information gefunden wird.

8. Vorderer AUX-Input

Die AUX-IN Buche an der Vorderseite ist sehr praktisch, da sie das Anschliessen von fragbaren Medigäteraten digitalen MP3-spielern sich einfach macht.

1) Wird ein RDS Sender empfangen.

BETRIEBSART RADIO

PS---CT---FREQ---PTY

9.BAND TASTE(BAND)

Jedes Frequenzband wird durch das hintereinander abfolgende Drücken dieser Taste umgeschaltet FM1—FM2---FM3.

10.AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQAUF>>ODER FREQAB< <) (A) BETRIEB DES RADIOS

Bei leichtem Druck fungieren diese Tasten zur manuellen Suche.

Drückt man länger als 1 Sekunde, wird die automatische Suche aktiviert (SEEK)

(B)BETRIEB DES USB-SD-MMC/MP3 PLAYERS

Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder RUNTER.

11.MODETASTE(MODE)

Durch Drucken dieser Taste kann der Bediener wahlen zwischen

Betrieb des RADIOS oder des SD-MME-PHONE-USB-SD/MP3 Players

12. MUTE-TASTE

Zum Tonabschalten drücken SIE die MUTE-Taste. Wird die Taste erneut gedrück, spiel'd Anlage mit der bisherigen Laustsfürze weiter.

13.LCD DISPLAY

Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.

14. Bedlentell Entregelungstaste

DeutschDe

STEUERUNG DESCVDPLAYERS

15. USB PORT

16. SD-MMCCARD SLOT

1. Drucken Sie die Taste (14) zum Offnen der Frontblende.
2. Stecken Sie die SD/MMC-Karte in den Kartenschlitz ein.
3. Bringen Sie die Frontblende wieder an der Kopfeinheit an. Die Wiedergabe beginnt automatisch

17. PLAY/PAUSENTASTE

Beim Abspielen die Taste PAUSE (17) 'PAUSE' betätig, um das Abspielen kurzfristig anzuhalten. Emeut drücken, um zum normalen Abspielen zurückzukehren.

18. INTROTASTE(CD SCAN)

Nach Drücken dieser Taste erscheint die Anzeuge 'SCN' auf dem Display und die erston 10 Sekunden jeder Liedes werden abgeschleit.

19.REPEATTASTE.REPEAT

Wird diese Taste gestrück, entscheidt die Anzeuge 'RPT' auf dem Display und das aktuelle Lied wird solange abgespiel, bis die 'RPT' Taste ernut besteht wird.

Wird diese Taste in der Betriebsart MP3 länger als eine Sekunde lang gedrückt, entscheidt die Anzeige 'D-RPT' und die mit den Taten Auf/Ab ausgewählten Lieder des laufenden Albums werden abgespielt.

20. RANDOM TASTE, SHUFFLE' (ZUFÄLLIG)

Wird diese Taste betätig, entscheidt die Aufschrift 'SHF' und jeder Lies wird in zufälliger Reihenfolge und nicht in der normalen Reihenfolge abgeschlipt. Um diesen Modus zu loschen, erneut die Taste 'SHUFFLE' (20) betätig.

20. Bluetooth Mikrofon

22. RESET-TASTE

Nicht benutz in diesen Modell!

ID3 Tag

Der Lieed-Name und die Spur-Nummer des MP3-Dokuments lauf kontinuierlich auf der Anzeige während der Wiedergabe.

23.AMS/NUM

AMS: (Autotuning)

NUM: Direkte Liedersuche in MP3. Das Gerätucht die ausgewählten Lieder mit den

Tasten: M1-M6 oder VOLUME

BLUETOOTH-NUTZUNG IN IHREM AUTORADIO

Ausfuhrung der Paarung

Bevor Sie vom Autoradio aus telefonien können, müssen Sie zunachst ein PAIRING durchfahren. Paíring ist ein Vorgang, bei dem 2 Bluetooth-Geräte miteinander verbunden werden.

1. Die Bluetooth-Funktion des Gerats ist immer aktiviert. Führten Sie das Pairing mit ihrer Handy aus. Schauen Sie in Ihr Handy-Handbuch nach, wie das Pairing richtig ausgeführrt wird.
2. Führer Sie eine Suche nach verfügbaren Bluetooth-Geräten aus; 'CAR-BT' erscheidt. Geben Sie 0000', wenn Sie nach einem Code gefragt werden.
3. Nach erfolgsreichem Pairing schreiben Sie das Kopfstück an, wenn es nicht automaticisch verbunden wird.

Anrufen/Anrufemempfangen

Wahlen Sie mit ihrer Telefon die gewünschte Rufnummer
2. Drücken Sie die "SEL" Taste (3.2), um eingehende Anrufe zu empfangen.

-Drucken Sie die "MODE" Taste, um Anrufe zu beenden.
- Drücken Sie die "MODE" Taste, um Anrufe abzuweisen.

Audio-Streaming

1. Wenn Ihr Telefon mit dem „A2DP"-Format kompetitelt ist, können Sie auf Ihr Handy Musik abspiellen, und die Musik wird an das Autoradio übermittelt.
2. Stellen Sie sich, dass Ihr Handy und das Autoradio über Pairing verbunden und angeschlossen sind.

3. Spieler Sie die Musik auf Ihr hem Handy gemäß der Betriebsmethode Ihres Handys ab.

4. Sie konnenoderam Kopfstuck >> / << für den vorherigen oder{nachsten Track drücken.

24

DeutschDe

TECHNISCHEDATEN

UKW-TUNER

Empfindlichkeit: 2 dBμ Frequenzbereich: 87.5 - 108MHz

Stereo-Trennung: 35 dB Kanal-Stufe: 50 kHz

Rauschabstand: 55 dB IF-Frequency: 10.7MHz

AUSGANGSLETUNG

Ausgang: MAX. 350mV

Impedanz: 10 kOhm

ALLGEMEINES

Betriebsspannung: 13.8V DC (10.8-15.6V), Negative Erdung

Lautsprecher-Impedanz: 4 oder 8 Ohm

Max. Ausgangsleistung: 25W (RMS) x 4 Kanäle

Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehäten.
