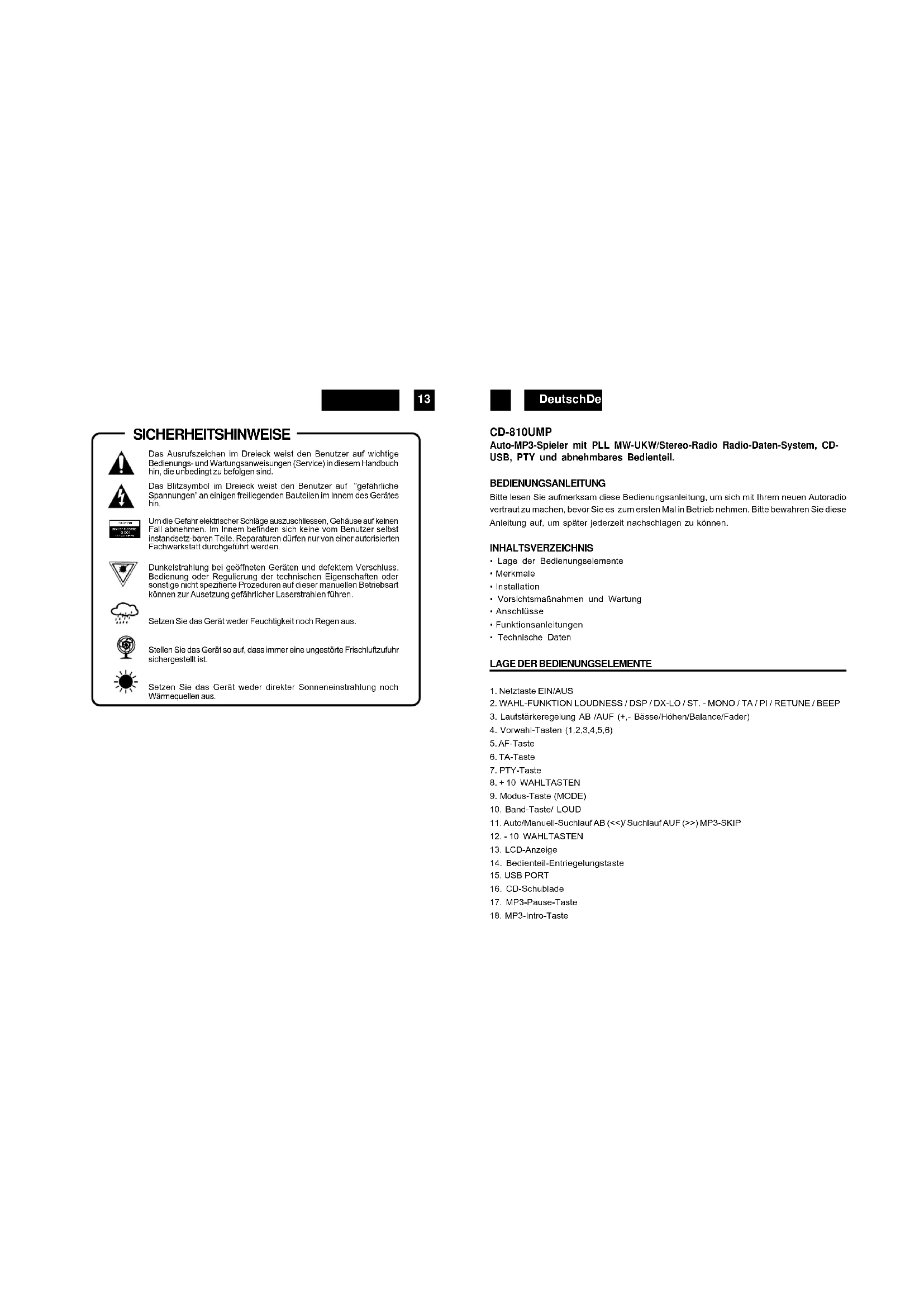

CD-810UMP

Auto-MP3-Spieler mit PLL MW-UKW/Stereo-Radio Radio-Daten-System, CD-USB, PTY und abnehmbares Bedienteil.

BEDIENUNGSANLEITUNG

Bitte lessen Sie aufmerksam these Bedienungsanleitung, um sich mit Ihrem neuen Autoradio vertraut zu machen, bovor Sie es zum ersten Mal in Betriebnehmen.itte bewahren sie diese Anleitung auf, um später joderzeit nachschlagen zu können.

INHALTSVERZEICHNIS

Lage der Bedienungselemente
- Merkmale
- Installation
Vorsichtsmaßnahmen und Wartung
Anschlusse
- Funktionsanleitungen
- Technische Daten

LAGE DER BEDIENUNGSELEMENTE

1.Netztaste EIN/AUS
2.WAHL-FUNKTION LOUDNESS/DSP/DX-LO/ST.-MONO/TA/PI/RETUNE/BEEP
3. Lautstarkeregelung AB/AUF (+,- Basse/Hohen/Balance/Fader)
4.Vorwahl-Tasten (1,2,3,4,5,6)
5.AF-Taste
6. TA-Taste
7.PTY-Taste
8. + 10 WAHLTASTEN
9. Modus-Taste (MODE)
10. Band-Taste/ LOUD
11. Auto/Manuell-Suchlauf AB (<<) / Suchlauf AUF (>>) MP3-SKIP
12. -10 WAHLTASTEN
13. LCD-Anzeige
14. Bedienteil-Entriegelungstaste
15. USB PORT
16. CD-Schublade
17. MP3-Pause-Taste
18. MP3-Intro-Taste

DeutschDe

19, MP3-Wiederhol-Taste (REPEAT)
20. MP3-Zufallswiedergabe-Taste (SHUFFLE)

1. RESET-Taste
2. CD-Auswurf-Taste

MERKMALE

Dieges Gerst ist mit einem abnehmbaren Frontbedienteil, MW-UKW-Stereo und einem CDUSB / MP3-Spieler mit den folgenden Merkmalen ausgestellt:
- Elektronische Lautstärke-, Tiefen- Höhen-, Fader- und Balance-Regler.
- Genaues elektronisches Abstimmern durch den Phasenkuppelungsring (P.L.L.)-Schaltkreis.
30programm.Stationsspeicher(6UKW1/6UKW2/6UKW3/6MW1/6MW1)
Loudness-Regler
Leicht zu betatigende Netztaste Ein/Aus
- Manueller/Automatischer (Seek)/Abstimmknopf Auf und Ab
Bandwahlschalter (BND) zur Wahl von MW1, MW2, UKW1-UKW2 oder UKW3
Uhr-Funktion in RDS
- RADIO- und MP3-Spieler
Vorverstärkte-Ausgang (RCA, rückseite) zum Anschlu eines Leistungsverstärkers
Abnehmbares Frontbedienteil zum Schutz gegen Diebstahl
- Beleuchtingssystem
RDS-Funktion: PI (Programm-Identification) TA (Verkehrsduchsgase)

PS (Programmdienstname) PTY (Programmtyp)

AF (List der Alternativfrequenzen) TP (Traffic Program)

INSTALLATION

VORSICHTSMASSNAHMSN

Wahlen Sie sorgfaltig, wo Sie Ihr Autoradio einbauen mochten, damit das Gerät nicht
die normale Fahrtätigkeit des Fahrers beeinflüstt.
- Vermeiden Sie, das Gerat Dort zu installieren, wo es hohen Temperaturen, wie dem direkten Sonnenlicht oder Heillauf vom Heizer, oder wo es Staub, Schmutz oder übermäßigen Schwungungen ausgesetzt werden konnte.
- Verwendten Sie nur das mitgelieferte Montagematerial, um eine sichere Installation zu garantieren.
- Bevor Sie das Gerät Installieren, entfemen Sie das Frontbedlenteil.

Regulierung des Montagewinkels

Der Montagewinkel muß kleiner als 20^ sein.

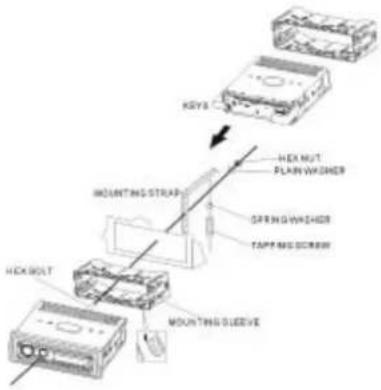

Montagebeispiel

Einbau ins Armaturenbrett

HInwels: Bewahren Sie den Entriegelungsschluss an einem sicheren Ort auf, Sie konnten Ihn später zum Entfemen des Gerätes aus dem Auto gebrauchen.

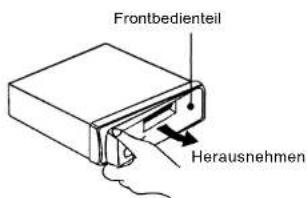

ABNEHMEN DES FRONTBEDIENTELS

Bevor Sles Frontbedlienteil abnehmen, drucken Sles zuerst die PWR-Taste (1). Dann drucken Sles ENTRIEGELUNGSTASTE-Taste (14) und nehmden das Bedienteil ab, indem Sles es herausziehen, wie in der Abbildung gezegt.

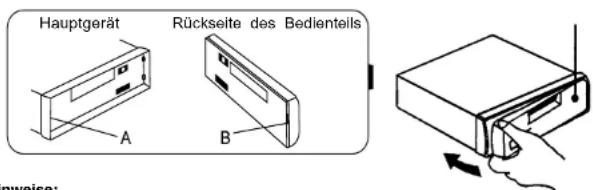

ANBRINGEN DES FRONTBEDIENTEILS

Nehmen Sie die rechte Seite des Frontbedienteils und setzen Sie es auf das Gerät, wie in der Abbildung gezeigt, und drücken Sie, bis es einrastet.

Bitte beachten Sie, damit kein den Druck auf das Display oder die Bedienungstasten auszuübren.

Hinweise:

Vergewissem Sie sich, daß Sie das Frontbedienteil richtig herum auf das Gerät aufsziehen.
- Drucken Sie das Frontbedienteil nicht zu stark gegen das Gerät, wenn Sie es aufsetzen. Es kann ein fach angebracht werden, indem Sie es leicht gegen das Gerät drucken. Wenn Sie das Frontbedienteil mit sichnehmen, legen Sie es in die mitgelieferte Schutzhülle.
- Drücken Sie nicht zu stark oder mit übermäßiger Kraft auf das Display-Fenster des Frontbodienteils, wenn Sie es am Gerät anbringen.

ISO-ANSCHLUSSTEIL

RCA-Buchse Ausgangsleitung (Hinten) -

Grau: Rot (rechts)

:WeiB (links)

ANSCHLUSSTEIL A

7.ROT:+12V (AN DEN ZUNDSCHLUSSEL)
8.SCHWARZ:ERDUNG

Hinwels:

Der ROTE Draht (Anschlußeill A Nr.7) muß an die Autozündung angeschlossen werden, um zu vermeiden, daß die Autobatterie entladen wird, wenn das Auto langere Zeit nicht benutzt wird.

ANSCHLUSSTEILB

1.VIOLETT:HINTERER RECHTER LAUTSPRECHER (+)
2.VIOLETT/SCHWARZ:HINTERER RECHTER LAUTSPRECHER (-)
3.GRAU: VORDERER RECHTER LAUTSPRECHER (+)
4.GRAU/SCHWARZ: VORDERER RECHTER LAUTSPRECHER (-)
5. WEISS: VORDERER LINKER LAUTSPRECHER (+)
6. WEISS/SCHWARZ: VORDERER LINKER LAUTSPRECHER (-)
7. GRUN HINTERER LINKER LAUTSPRECHER (+)
8. GRUN/SCHWARZ : HINTERER LINKER LAUTSPRECHER (-)

Wartung

ERSETZENDERSICHERUNG

Wenn die Sicherung durchgebrannt ist, überprüfen Sie den Netzanschluss und ersetzen Sie die Sicherung. Wenn die Sicherung nach dem Ersetzen erneut durchbrennt, konnte ein internes Funktionssproblem vorliegen. In thisem Falle wenden Sie sich an Ihr nachstes Kundendienstzentrum.

Achtung

Verwenden Sie für jeges Kabel die vorgeschriebene Amperestärke. Wenn Sie eine Sicherung mit higherer Amperestärke verwenden, konnte das ernstafte Schäden verursachen.

FUNKTIONSANWEISUNGEN

NETZTASTE EIN/AUS(1)(PWR)

Setzen Sie das Frontbedienteil auf das Gerät auf und drücken Sie die Netztaste, um das Gerät einzuschalten. Drücken Sie erneut die PWR-Taste, um das Gerät auszuschalten und drücken Sie die ENTRIEGELUNGS-Taste (14), um das Frontbedienteil froizgebene.

Hinweis: Entriegeln Sie das Frontbedienteil nimals, wenn das Gerät eingeschaltet ist. Strom fließt auch, wenn das Autoradio ausgeschaltet ist.

WAHL-TASTE(2)(SEL)/LAUTSTARKEREGELUNG(3)

Der Knopf VOLUME reguliert die LAUTSTÄRKE. Um andere Funktionen zu wahren, drücken

DeutschDe

Sie kurz die WAHL-Taste (2), bis die gewünschte Funktion auf dem Display erscheidt. In der Abbildung 1 wird gezeigt, wie die Kontrollfunktionen gewählt werden, wenn Sie die WAHL-Taste drücken.

1. LAUTSTARKE (Knopf drehen)
2. WAHL (SEL) (drucken)
3. BASSE
4. HÖHEN
5. BALANCE
6. FADER
7. LOUDNESS EIN AUS
8. DSP (ROCK-POP-CLASS-DSP OFF)
   9.DX/LOC (RADIO)
9. STEREO/MONO

LAUTSTÄRKEREGELUNG (3)

Erhöhung und Emendigung der Lautstärke ist durch den VOLUME-Regler möglich. Diese Knopf hat die gleiche Funktion auch bei Bässen, Höhen, Balance und Fader, wenn sie durch die WAHL-Taste (2) gewählt sind.

Diesen Knopf wird benutzt auch, um die RDS-SDK-Optionen zu wahlen.

TASEEK/TAALARM(2)

Die "SEL"-Taste (2) länger als 2 Sekunden drücken, wählt man eine der folgenden Funktionen. Lautstärke-Regler benutzten, um TA-SUCH-Modus oder TA-ALARM-Modus zu wahren.

-TA-SUCH-Modus:

Wenn eine aktuell gehörte Station 5 Sekunden lang keine TP-Informationen erhält, schälten das Radio auf die anschließende Station um, die nicht die gleiche PI der letzten Station hat, die aber TP-Informations bringt.

In TA-Such-Modus, die aktuelle Station kann zu einem ganz verschieden Sonder wechseln, weil das Gerat einen TP-Senderucht und die Feldstrakte des aktuellen Senders sehr schwach ist, oder kein TP-Signal hat.

-TA-ALARM-Modus:

Wenn man thises System wähl, wird beim Fehlen des TP-Signals keine alternative Station gesucht, sondern es wird ein doppeltes Signal (ALARM) abgegeben, um darauf hinzuweisen, daß das TP-Signal feht.

PI TON/PI MUTE

PI TON

Wenn sich ein Fahrzeug in einem besonderen Bereich mit einem PT Code aber mit dem gleichen AF befindet, ist ab und zu ein Piepton (DIP) zu horen. Der Piepton (DIP) ist weniger als 1 Sekunde zu horen.

PI MUTE

Bei den vorher beschriebenen Bedingungen wird der Piepton in weniger als 1 Sekunde annulliert.

(C) NEUABSTIMMUNG L/NEUABSTIMMUNG S.

Es wird die Startzeit zur automatischen TA oder PI Suche ausgewählt.
Wenn die PI Information nicht innerhalb der Neubastimmungsdauer gefunden wird, beginnt das Radio mit der Neubastimmung auf den nachsten PI Sender. Wird der PI Sender bei der ersten zylkischen Suche nicht gefunden, goes das Radio auf den gleichen Sender und wartet 4-5 Minuten, solange bis der PI Code empfangen wird.

• L Abstimmung: als 90 Sekunden gewählt.
• S Abstimmung: als 30 Sekunden gewählt.

4.VORAUSWAHLEN(1,2,3,4,5,6)

(A)BETRIEB RADIO:

Durch einen leichten Druck auf diese Tasten kann man direkt einen vorher ausgewählten Sender anwahlen. Wir die Taste länger als 1 Sekunde gedrückt, wird der gerade eingestellte

Sender gespeichert. Ist der PTY Modus aktiv, wird die PTY Taste wie folgt unterteilt:

PTY Gruppe Musik --- PTY Gruppe gesprochen --- AUS

MUSK GESPROCHEN

1.POP Musik, ROCK Musik 1.NACHRICHTEN, WIRTSCHAFT, INFOS
2.UNTERHALTUNGSMusik2.SPORT,ERZIEHUNG,DRAMEN
3.KLASSIK, ANDERE Musik 3.KULTUR, WISSENSCHAFT, VERSCHIEDENES
4.JAZZ, COUNTRY 4.WETTERVORHERSAGEN, FINANZEN, KINDER
5.NATIONM.OLDIES 5.SOZIALES.RELIGION.TELEFON
6.VOLKS Musik 6.REISEN, UTERHALTUNG, DOKUMENTATIONEN

(B)BETRIEBUSB-SD-MMC/MP3PLAYER:

1.PAUSE 2. INTRO 3.WIEDERHOLEN 4.ZUFALLIG

DIERDSFUNKTON.WAS BEDEUTETRDSSYSTEM?

RDS (Radio Data System) ist die Abkürzung für ein digitales Radio-Informations-System, das von EBU (European Broadcasting Union) entwickelt und auf dem Markt eingeführt wurde. Über die normalen FM Übertragungssender ausgestraht, bietet RDS eine Reihe Informationen wie z.B. den Sendernamen, das Programm, Verkehrsnachrichten und nützliche Funktionen

wie die automatische Abstimmung der besten im gewählten Programm zur Verfügung stehenden Signale.

5. AF/REG\* Funktion(ALTERNATIVE FREQUENZEN)

Mit einem leichten Tastendruck wähln man den AF/REG Modus.

Wenn der AF/REG ausgewährt wird, kontrolliert das Radio ständig das AF Signal. Druck man die Taste länger als 2 Sekunden, wird der Modus Regional EIN/AUS aktiviert.

-Modus Regional EIN:

Die AF Umschaltung oder die PI SEEK Sache ist auf all die Sender ausgeweltet, die den gleichen PI Code des momentan eingestellten Senders haben. Es erscheidt die Schrift REG auf dem Display.

Modus Regional AUS

Der Regionalcode im PI Format wird ignoriert, wenn die AF Umschaltung oder die PI SEEK Suche auf alle Sender ausgeweitet ist.

6. TA'FUNKTION(VERKEHRSFUNK)

Bei leichtem Tastendruck wird der Modus TA ein oder aus gewählt. Wenn der TA Modus ausgewählt und eine Verkehrsnachricht übertragen wird – Wenn das Gerät auf der Betriebsart CD/MP3 stellt, wird zeitweilig auf Radio umgeschättet. – Ist nur eine geringe und nicht gut hörbare Lautstärke eingestellt, wird diese auf ein gut hörbares Niveau erhöht.

7.,PTY'Funktion(PROGRAMMTPY)

PTY MUSIK----PTY GESRPOCHEN---PTYAUS

Wählt man PTY, hängt das Programm wie vorher beschreiben von den Vorauswahltasten ab. Wenn man PTY wählt, beginnt das Radio mit der Sueche nach entsprechenden PTY- Informationen und stoppt mit der Sueche, wenn die entsprechende PTY Information gefunden wird.

8. SPRUNG +10 WAHLTASTEN

Durch Drucken dieser Taste schaltet man auf den + 10 skip.

9.MODETASTE(MODE)

Durch Drucken dieser Taste kann der Bediener wahlen zwischen Betrieb des RADIOS oder des CD/USB MP3 Players.

10.BAND TASTE(BAND)

Jedes Freienzamband wird das hintererlinab abfolgende Drücken dieser Tastes umgeschaltet FM1—FM2—FM3—MW1—MW2.

Drucken der Taste BAND entscheidt die folgende Information in der Folge:

TITLE -SONG-ARTIST-DIRECTORY

22

DeutschDe

11.AUTOMATISCHE ODER MANUELLE ABSTIMMUNG (FREQAUF>>ODERFREQ.AB< <)

(A)BETRIEB DES RADIOS

Bei leichtem Druck fungieren diese Tasten zur manuellen Suehe

Drück man länger als 1 Sekunde, wird die automatische Suche aktiviert (SEEK)

(B)BETRIEBDESUSB-SD-MMC/MP3PLAYERS

Bei leichtem Druck fungieren diese Tasten als LIEDER ÜBERSPRINGEN HOCH oder RUNTER.

12. SPRUNG-10 WAHLTASTEN

Durch Drucken dieser Taste schaltet man auf den - 10 skip.

13.LCDDISPLAY

Der Flüssigkristalldisplay zeigt den momentanen Empfang und die Operationen an.

STEUERUNGDESCD/USBPLAYERS

15. USB PORT

17.PAUSENTASTE

Beim Abspielen die Taste PAUSE (17) 'PAUSE' betätigen, um das Abspielen kurzfristig anzuhalten. Emeut drücken, um zum normalen Abspielen zurückzukehren.

18. INTROTASTE(CDSCAN)

Nach Drucken dieser Taste erscheidt die Anzeuge 'SCN' auf dem Display und die ersten 10 Sekunden jeder Liedes werden abgeschpielt.

19.REPEATTASTE,REPEAT

Wird diese Taste gedrück, entscheidt die Anzeuge 'RPT' auf dem Display und das aktuelle Lied wird solange abgeschweit, bis die 'RPT' Taste ernut betetigt wird.

Wird diese Tasse in der Betriebsart MP3 länger als eine Sekunde lang gedrucht, entscheidt die Anzeige 'D-RPT' und die mit den Tassen Auf/Ab ausgewählten Lieder des laufenden Alums werden abgespielt.

20. RANDOM TASTE, SHUFFLE (ZUFAllig)

Wird diese Taste betägt, erscheidt die Aufschrift 'SHF' und jedem Lied wird in zufälliger Reihenfolge und nicht in der normalen Reihenfolge abgeschpielt. Um diesen Modus zu loschen, erneut die Taste 'SHUFFLE' (20) betäügen.

21. RESET-TASTE

Die Reset-Taste (25) befindet sich auf der Innenseite.
Die Reset-Taste ist aus einem der folgenden Grunde zu drucken:
- Erste installation des Gerätes, wenn alle Kabel angeschlossen sin.
Keine der vorhandenen Tasten Funktioniert.
- Fehlersymbol auf dem Display

ID3 Tag

Drucken Sie die Taste BAND wiederholt um die Information ID3 TAG anzuzeigen. Wenn der MP3-Dokument mit ID3 TAG erforderlich ist, durch Drucken der Taste BAND erscheidt die folgende Information in der Folge:

LIED-TITEL > SÄNGER> ALBUM-TITEL > JAHR > BEMERKUNGEN

Wenn eines des MP3-Dokuments mit ID3 TAG nicht erforderlich ist, durch Dritten der Taste DISPLAY erscheidt die folgende Information in der Folge:

Wenn das MP3-Dokument ohne ID3 TAG ist, durch Drücken der Taste BAND entscheidet "NO ID3 TAG".

Der Lieed-Name und die Spur-Nummer des MP3-Dokuments laufkontinuierlich auf der Anzeige während der Wiedergabe.

WIEDIESUCHENACHDENMP3LIEDERNABLAUF

A. Direkt Lied-Suchen

1. Drücken Sie die Tanta BAND (10) einmal, an der Anzahl erseibt "TRK SCH"; Drehen sie den Laustärkelnopf (3). Dann drücken sie ENTER (2) zu bestätigten.

B. Suchen durch Album- oder File-Name

Drucken Sie die Taste BAND (10) zweimal, an der Anzeuge erscheln "FILE SCH", treten Sie die Buchstabe ein. Das Geratucht Titel und Alben mit der gleiche eingetretene Buchstabe. Drehen Sie die Tastens VOLUME UP / DOWN (2) um die Titel und Alben zu halten. Wenn der gewünschte Name ist ein Album, drucken Sie die Taste ENTER, dann drehen Sie die Tasten VILUME UP / DOWN (2). Drucken Sie die Taste ENTER, um das gewährte Lied abzuspielen Die Wahl der alphabetischen Buchstaben ist wie folgt: oder drehen Sie den Laustärkeknopf (2) in beiden Richtungen, um die Buchstaben anzusehen (alfanumerisch). Dann drucken Sie ENTER (3) zu bestätigten.

C. Suchen durch Album

Suchen Sie das Album mit der Tasten VOLUME UP / DOWN (2).

Drucken Sie die Taste BAND (10) dreimal. Erscheint die erste Album-Name, drohen Sie volume UP / DOWN (3), um in der Seite der Alben zu bewegen, dann drucken Sie die Taste ENTER, um das gewündte Album zu wahren. Um die Lieder in diem Album zu wahren, drohen Sie VOLUME UP / DOWN (3) dann drucken Sie ENTER, um zu bestätigkeiten oder drehen Sie den Lautstärkneknpf (3) in beiden Richtungen, um die Buchstaben anzusehen (alphanumeric). Dann drucken Sie ENTER (3) zu bestätigten.

24

DeutschDe

TECHNISCHEDATEN

CD/MP3-SPIELERTEIL

Rauschabstand: >70 dB

Kanaltrennung: >50 dB (1kHz)

Frequenzgang: 20Hz - 20 kHz

UKW-TUNER

Empfindlichkeit:2dBp

Stereo-Trennung: 35 dB

Rauschabstand:55dB

Frequenzbereich: 87.5 - 108MHz

Kanal-Stute: 50 kHz

IF-Frequency: 10.7MHz

AUSGANGSLETTUNG

Ausgang: MAX. 350mV

Impedanz: 10 kOhm

ALLGEMEINES

Betriebsspannung: 13.8V DC (10.8-15.6V), Negative Erdung

Laatsprecher-Impedanz: 4 oder 8 Ohm

Max. Ausgangsleistung: 7W (RMS) x 4 Kanäle

Hinweis: Auf Grund ständiger Verbesserungen bleibt die Änderung der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Korrekte Entsorgung these Products (Elektromull)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehöriger Literatur giben ist, dass es nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaftsmäß entspricht werden fert. Entsorgten Sie diese Gewer bitte gefrennt von anderen Abfallen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mülfbeseitung zu schaden. Recycein Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer salten den Handel, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontalkenden, um in Erfahrung zu brigeln, weil sie das Gerät auf unmittelbrennlich zu genutzte Produkte aus dem Geschäft entfallt.

Gewerbliche Nutzter sollen sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Diese Produkt dart nicht zusammen mit anderen

WARNING

(B) CD/MP3 PLAYER MODE:

1.PAUSE 2.INTRO 3.REPEAT 4.RANDOM

(B) USB-CD / MP3 PLAYER MODE

• Ihr neues Gerät wurde unter Beachtung der strengen ROADSTAR-Qualitätsvorschriften gefertigt.

Wir danken Ihnen für den Kauf unseres Produktus und wichtsen Ihnen optimalen Hörgenuss.itte lessenSie diese Bedienungsanleitung durch,und haben Sie sie aufUm jederzeit darin nachslangen zu können.
