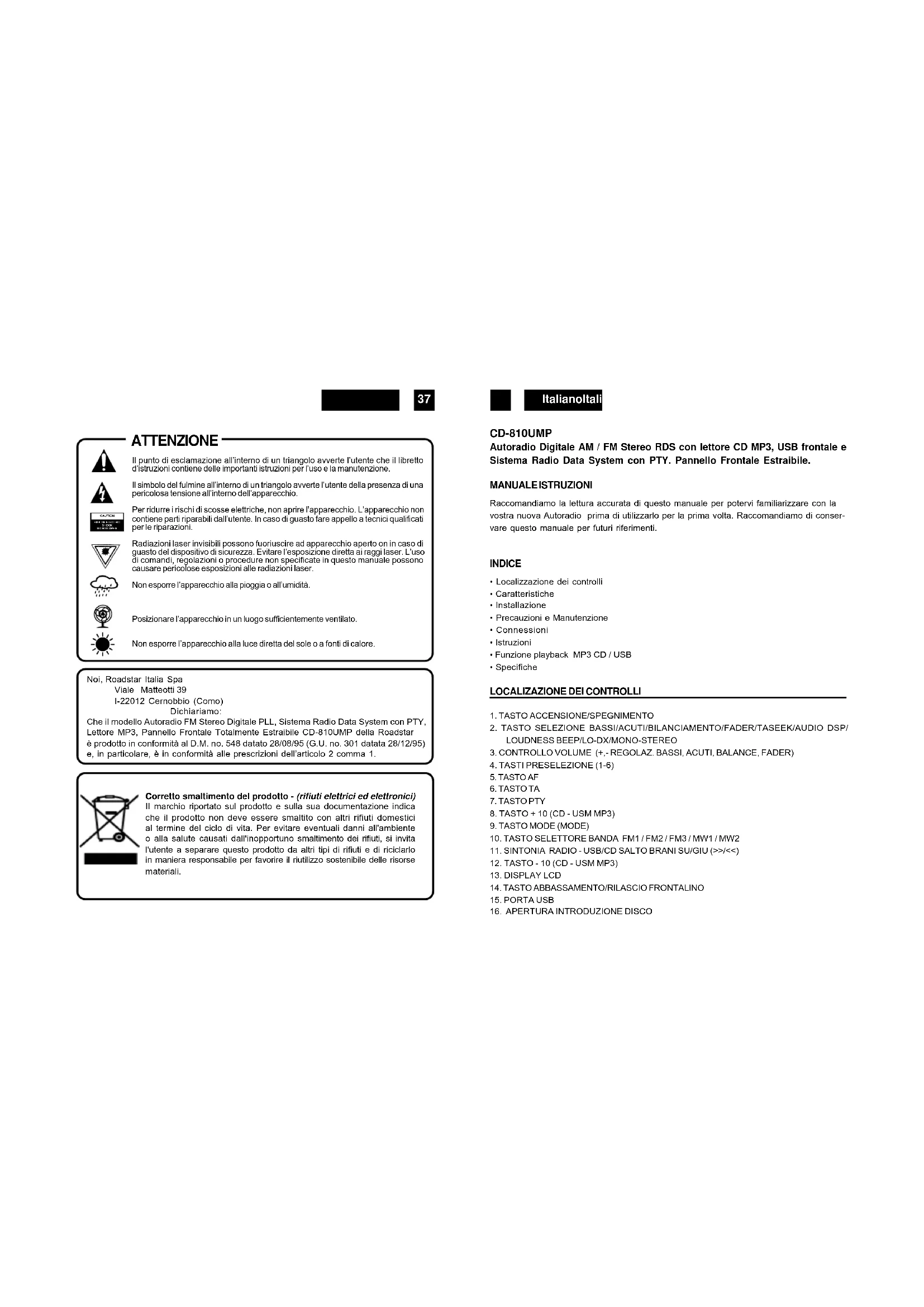

MANUALE UTENTE CD810MP ROADSTAR

Questo prodotto soddisfa i requisiti minimi previsti nella dirittiva 89/336/CEE ed o stato costruito in conformità alle norme EN50013, EN50020.

Manuale d'istruzioni

Il punto di esclamazione all'interno di un triangolo avento l'ente che il librettod' d'struzioni contiene delle importanti struzioni per l'uso e la manutenzione.

Il significo del fulmine all'interni di un triangolo avvente l'utente della presenza di una pericolosa tensione all'interno dell'apparechio.

Per ridurre i rischi di scosse elettriche, non aprire l'appareccchio. L'appareccchio non contiene parti riparabili dall'utente. In caso di guasto fare appello a tecnici qualificati per le riparazioni.

Radiazioni laser invisibili sono potono foruicurise ad appreciare aperto on in caso di guasto del dispositivo di sicurezza. Evitare l'esposizione diretta ai raggi laser. L'uso di comandi, regolazioni o procedure non specificare in quello manuale sono possono causare pericolose esposizioni alle radiazioni laser.

Non esporre l'apparecchio alla ploggia o all'umidita.

Posizionare I'apparecchio in un luogo sufficienmente ventilato.

Non esporre I'apparecchio alla luce diretta del sole o a fonti di calore.

Noi, Roadstar Italia Spa

Viale Matteotti 39

I-22012 Cernobblo (Como)

Dichiariamo:

Che il migliorato Autoradio FM Stereo Digitale PLL, Sistema Radio Data System con PTY, Letto MP3, Pannello Frontale Totalamente Estrabile CD-810UMP della Roadstar

è prodotto in conformità al D.M. no. 548 datiato 28/08/95 (G.U. no. 301 datiata 28/12/95)

e, in particolare, è in conformità alle prescrizioni dell'articolo 2 comma

Corretto smaltimento del prodotto - (rifiuti elettrici ed elettronici) Il marchio riportato sul prodotto e sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'ente a separare quello prodotto da altre tipi di rifiuti e di riciclarlo in maniera responsable per favore il riutilizzo sostinibile delle risorse materiali.

Italianotai

CD-810UMP

Autoradio Digitale AM / FM Stereo RDS conlettore CD MP3,USB frontale e

Sistema Radio Data System con PTY. Pannello Frontale Estraiabile.

MANUALEISTRUZIONI

Raccomandiamo lalettura accurata di Anythingo manuale per potervifamiliarizzare con la

vostra nuova Autoradio prima di utilizzato per la prima volta. Raccomandiamo di conservare quello manuale per futuri riferimenti.

INDICE

• Localizzazione dei controlli
• Caratteristiche
• Installazione
• Precauzioni e Manutenzione
• Connessioni
• Istruzioni
  Funzione playback MP3 CD / USB
• Specifiche

Questa autoradio a frontale estraiabile FM Stereo conlettore MP3 DA USB/CD ha le seguenti caratteristiche:

• Controllo elettronico Volume, Acuti, Bassi, Bilanciamento, Fader.
  Sintonia elettronica di precisione con circuito PLL.
• 30 stazioni memorizzabili (6FM 1/6FM2/6FM3 6MW1/6MW2)
  Riproductlore CD / MP3
• Controllo Loudness
• Intermuttore Accensione / Spegnimento Illuminato
  Controllo Sintonia Manuale SU/ GIU
  Controllo Sintonia Automatica SEEK SU/ GIU
• Selettore Banda (BAND) per la selezione della banda richiesta (FM / MW
  Funzione orologio in RDS
• Funzione ripetizione brani USB/CD
• Funzionelettore USB/CDe MP3di brani registrati
• Uscita preamplificata
  Pannello frontale estraibile come systemd anti-furto.
• Sistema di illuminazione
• Funzioni RDS: PI (Identificazione Programma)

TA (Annunciio Trafficco)

PS (Servizio Nome Programma)

AF (Lista Frenze Alternative)

TP (Programma traffic)

PTY (Tipo di Programma)

Italianoitali

INSTALLAZIONE

PRECAZIONI

• Scegliere la posizione di montaggio conattenzione in modo che l'apparecchio non interferisce con lo normali funzioni di quida dol conducente.
• Evitare di installare l'apparecchio ove sarebbe esesto adalte temperature, come la luce diretta del sole o l'aria calda dell'impianto di riscaldamento, o esesto a polvere, sporizcia o vibrazione eccsvia.
• Usare soltanto gli attrezzi di montaggio forniti per una installazione sicura.
• Assicurarsi di aver rimioso il pannello frontale prima di Installare l'apparecchio.

Regolazione dell'angolo di montaggio

Regolare I'angolo di montaggio a meno di 20^

ESEMPPIO DIMONTAGGIO

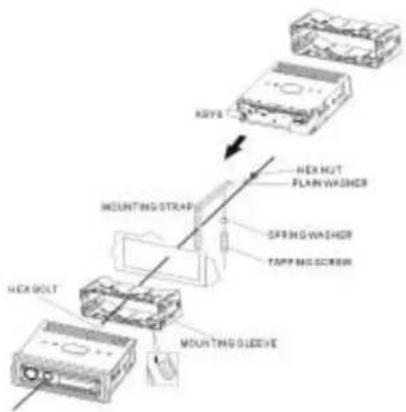

Installazione nel cruscotto

Note: Tenere la chiave di sbloccaggio in un luogo sicuro potreste averne necessità per rimuovere l'apparecchio dall'auto.

Come staccare ed attaccare il pannello anteriore (frontalino)

Il pannello anteriore (frontalino) di quello apparecchio più essere staccato per evitare che l'apparecchio stati venga rubato.

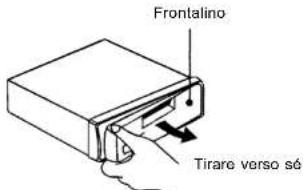

COMESTACCAREILPRONTALINO

Prima di staccare il frontalino, assicurarsi di averere premuto il pulsante su OFF (spento)(1),\ quindi premere il pulsante RELEASE (14). Staccare il pannello come illustrato in figura.

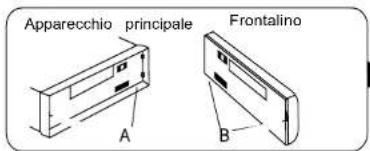

INSERIMENTODELFRONTALINO

Applicare la parte destra B del frontalino all'appareccchio principale facendo combiacire e spingendo la parte sinistra sino a che sentire un "CLIC". Fate attenzione a non esercitate alcuna pressione sul display o sul tasti.

Nota:

• Assicurarsi che il frontalino sia nella corretta posizione quando viene ricollegato all'apparecchio, in modo che non venga applicato a rovescio.
• Non premere con forza il frontalino contro l'apparechio quando il primo viene ricollegato; è sufficiente una leggera pressione verso l'apparechio stesso.
• Quando portate con voi il frontalino, riponetelo nell'apposita custodia.
  Non premere forte o esercitare troppa pressione sul display del frontalino quando lo ri-applicate all'apprecchio.

Italianolitali

CONNETTORE ISO

Presa Line Out RCA (Posteriore)

• Griglo: Rosso (destro)

Bianco (sinistro)

CONNETTOREA

1
2.
3
4. GIALLO: MEMORIA +12V PERMANENTE
5. BLU:USCITAANTENNAAUTOMATICA
6.
7. ROSSO: +12V (alla chiave d'accensione)
8.NERO:MASSA

N.B.:

Il filo ROSSO N°7 del connettore A, delve essere collegato sulla chiave accensione dell'autobile per evitare che la batteria dell'auto si scarichi quando quest'ultima non viene utilizzata per diversi giorni.

CONNETTOREB

1. VIOLA: ALTOPARLANTE POSTERIORE DESTRO (+)
   2.VIOLANERO:ALTOPARLANTE POSTERIORE DESTRO(-)
2. GRIGIO: ALTOPARLANTE ANTERIORE DESTRO (+)
3. GRIGIO/NERO:ALTOPARLANTE ANTERIORE DESTRO(-)
   5.BIANCO:ALTOPARLANTE ANTERIORE SINISTRO (+)
   6.BIANCO/NERO:ALTOPARLANTE ANTERIORE SINISTRO(-)
4. VERDE:ALTOPARLANTE POSTERIORE SINISTRO(+)
   8.VERDE/NERO:ALTOPARLANTE POSTERIORESINISTRO(-)

Manutenzione

SOSTUITUZIONDEIFUSIBILI

Se un fosibile si dovesse bruciarsi, controllare il collegameto elettrico e sostituire il fosibile. Se il fosibile dovesse bruciarsi ancora alla sottomituzione, potrebbe esserci un malfunzionamento interno. In quello caso, Consultare il centro assistenza più vicino.

Italianolta

Attenzione

Usare il fusibile con l'amperaggio specificato per ciascun conduttore.

L'uso di fusibili con amperaggio superiore potrebbe dar luogo a seri danni.

ISTRUZIONI

Inserite il Pannello nell'apparecchio e premete il tasto PWR (1) per accendere l'autoradio. Per spagnere l'apparecchio, ripremete il tasto PWR poi premere il tasto REL (14) per estrrarre il pannello.

N.B.: Non estraete mai il pannello ad autoradio accesa.

SELEZIONE (2)VOLUME (3)

Il controlledo VOLUME regola I'uscita del suono. Seleziona anche le opzioni in RDS. Per selezione are l'altre funzioni premete leggermente il tasto SELECT (2) sino a che la funzione desiderata non appeare sul display. La figura 1在哪 come vengono selezionate le funzioni.

1. VOLUME (ruotare)
2. SELECT (premere)
   3.BASSI
   4.ACUTI
   5.BALANCE
   6.FADER
3. LOUDNESS ON/OFF
4. DSP (ROCK-POP-CLASS-DSPOFF)
5. RADIO DX/LOCAL
6. STEREO/MONO

RICERCATA (SEEK)/ALARMETA (2)

Premere il pulsante "SEL" (2) per più di 2 secondi. Si attivano le seguenti funzioni

sezionabili dall'utente.

Le modalità TA SEEK o modalità TA- ALARM sono selezionabili con la manolola VOLUME.

-Modalità TA SEEK:

Se una stagione appena sintonizzata non riceve informazioni TP per 5 secondo, la radio ritorna alla stazione successiva che non ha la stessa stazione (PI) dell'ultima stazione, ma ha le informazioni TP.

In modalità Ricerca TA, la stazione attuale può essere ad una stazione completamente

diferente perché l'apparecchio cerca una stazione TP quando la stazione attuale ha un segnale molto debole o non ha un segnale TP.

-Modalita TA ALABM:

Se si selezione quelloystema, in assenza di segnale TP, non viene ricercata alcuna stazione alternativa ma viene emesso un segnale (ALLARME), per avvertire dell'assenza del segnale TP.

SUONO PI/MUTE PI

SUONO PI

Quando un'auto viaggio in un'area speciale che ha un codice PT ma con lo stesso AF,
un suono PI (DIP)iene sentito agli tanto. Il suono DIP può essere sentito per meno di
1 secondo.
-MUTE PI
Nelle stesse condizioni viste prima, il suono viene azzerato per meno di 1 secondo.

RISINTONIZZAIONEL/RISINTONIZZAIONES

Il tempo iniziale di ricerca automatica TA o ricerca PI viene selezionato.

Quando I'informazione PI non è trovata per il tempo di risintonizzazione, la radio inizià la risintonizzazione alla prossima stazione PI. Quando la stessa stazione PI non viene trovata nella prima ricerca cicilica, la radio va alla stessa stazione e attende per 4-5 minutifinché il codice PI è ricevuto:

Sintonia L: selezionata come 90 secondi.
Sintonia S: selezionata come 30 secondi.

4. PRESELECTIONI (1,2,3,4,5,6)

(A) MODALITA RADIO:

Premiull leggermente, questi tasti selezionano direttamente una stazione preselezionata.
I remuto più a lungo di 1 sec., la stazione attualmente sintonizzata viene memorizzata.
Quando la modalità PTY è selezione, il tasto PTY è condivioso come segue: PTY gruppo musica----PTY gruppo parlato----SPENTO

MUSICA PARLATO

1.Musica POP, Musica ROCK 1. NOTIZIARI, AFFARI, INFO
2.Musica EASY, Musica LEGGERA 2. SPORT, EDUCAZIONE, DRAMMA
3.CLASSICA,ALTRAMusica 3.CULTURA,SCIENZEE,VARIE
4.JAZZ, COUNTRY 4. PREVISIONI TEMPO, FINANZE, BAMBINI
5.Musica NAZIONALE, OLDIES 5. SOCIALE, RELIGIONE, TELEFONO
6.Musica FOLK 6. VIAGGI, DIVERTIMENO, DOCUMENTARI

(B) MODALITA' LETTORE USB/SD/MMC-MP3:

1.PAUSA 12. INTRO 13. RIPETIZIONE4.CASUALE

RDS (Radio Data System) é umsystema di informazioni digitali radio sviluppato ed introdotto alla EBU (European Broadcasting Union). Trasmesso sul canale delle emissioni normali FM, L'RDS offre una varietà di informazioni tipo i nome delle stazioni, il programmec e le informazioni sul traffico o funzioni utili tipo la sintonizzazione automatica dei migliorioni segnali disponibili nel programma scelto.

5. Funzone 'AF/REG' (FREQUENZE ALTERNATIVE)

Se premuto leggermente, viene selezionata la modalita AF/REG.

Quando la modalità AF/REG viene selezionata, la radio controllinga continuamente il livello del segnale AF. Se premuto per più di 2 secondi, viene attivata la modalità ACCESOf SPENTO Regionale.

-Modalità Regionale ACCESO:

La commutation AF oI la Ricerca PI SEEK e implementata a tutte les stationi che hannolo quello codice PI della statione attuale. La scritta REG viene visualizzata sul display

-Modalità Regionale SPENTE

II codice Regionale nel tipo PI è ignorato quando la commutatione AF o la Ricerca PI SEEK è implementata.

6. Funzone 'TA' (ANNUNCI TRAFFICO)

Se premuto leggermente, viene selezionata la modalità TA acceso o spento.

Quando la modalita TA viene selezionata e un annunci sul traffico viene trasmesso

• Quando l'apparechio è in modalità CD/MP3, commuterà su modalità radio temporaneamente.

• Se il livello del volume era molto la soglia ben udibile, verrà alzata al livello ben udibile.

• Quando una stazione TP viene ricevuta, la scritta TP viene visualizzata sul display.

Se premuto più a lungo, vieneizzattatala modalita TALocal /TA DISTANSE selezonata.

-Modalità TA LOCAL

Quando il segnale del collegato è sulla soglia di ricezione, la radio non commuta su quella stazione e l'ascoltotatore non sente i disturbi. "TA LO" viene visualizzato per alcuni secondi.

-Modalità TA DISTANCE

La commutation TA circa de implementare la l'informazione della stazione attuale. "TA DX" viene visualizzato per alcuni secondi.

7. Funzone 'PTY' (TIPO DI PROGRAMMA)

PTY MUSICA----PTYPARLATO----PTYSPENTO

Quando si selezione PTY, ese è implementato dai tasti di presezione come descritto nei tasti di presezione. Quando si selezione PTY, la radio iniziza a cercare l'informatione PTY corrispondente, se si farma se l'informatione PTY corrispondente viene trovata.

8. TASTO +10

Premere requisite tasto per saltare 10 brani alla volta in senso crescente.

46

Italianotai

9. TASTOMODE (MODE)

Premendo Anything to taste, l'utente cui selezionare.

Modalità RADIO o Modalità Leltore CD/MP3

10. TASTOBANDA

Ogni banda viene commutata premendo consecutivamente quello tasto FM o MW. In modalita CD / USB, quello tasto permiette di visualizzare dulle display le informazioni contente nel brano (ID TAG) come TIME - SONG - ARTIST - DIRECTORY.

11. SINTONIZAZIONE AUTOMATICA O MANUALE (FREQSU>>OFREQGIU<<)

(A) MODALITA RADIO

Se premuto leggermente, questi tasti fungono da Ricerca Manuale.

Premendo piu a lungo di 2 secondi, si attiva la Ricerca Automatica.

(B) MODALITA'USB-CD (MP3)

Premere per saltare il brano.

12. TASTO-10

Premere quello tasto per saltare 10 brani alla volta in senso decrescente.

13.DISPLAYLCD

Durante lalettura, premere I tasto PAUSA (17) 'PAUSE' per fermare momentaneamente lalettura. Premere di nuovo per tornare allalettura normale.

18. TASTO INTRO (Scanslone di tutti I branl) (CD SCAN)

Quando questo tasto viene premuto, appeare l'indicazione 'SCN' sul display e i primi 10 secondi di agli brano viene riprodotto.

19. TASTOREPEAT 'REPEAT'

Quando questo tasto viene premuto, appara l'indicazione 'RPT' e lalettura del brano attuale..., viene ripetu finché la modalità di ripetizione non viene cancellata, premendo il tasto 'RPT' e di nuovo.

20. TASTORANDOM 'SHUFFLE' (CASUALE)

Quando questo tasting viene premuto, appeare l'indicazione 'SHF' e agli brano del disco viene letto in ordine casuale inveque che nella sequenza normale. Per cancellare la modalità Casuale, premere di nuovo il tasting 'RANDOM'.

21. RESET

Il tasto RESET (21) è posto sull'apparecchio principale. Il tasto Reset va attivato per le segmente raggio:

• Quando si installa l'apparecchio la prima volta e tutti i collegamenti sono fatti.
• Tutti tasti funzione non funzionano correttamente.
• Quando appeare un simbolo di erreore sul display.

COMEEFFETUARELARICERCADEIBRANIMP3

A. Ricerca diretta del brano (pista)

Mantenere premuto il tasto BAND (10) una volta, il display mostrera "TRK SCH": selezione la pista MP3 dal numero nel modo seguente: ruotare la manopola del Volume (3) per scansionare i numero. Poi premere ENTER (2) per conformare.

B. Ricerca per nome dell'Album (Directory) o della pista (File)

Mantenere premuto il tasto BAND (10) due volte, il display mostera "FILE SCH". Immettete la lettera direttamente. L'apparechio ricercherà glil album e i brani che hanno la stessa iniziata scelta. L'apparechio mostera gli album e i brani elencati ruotanto il VOLUME. Se il nome selezionato è un album, alla si vuo entrare inesso premendo il tasto ENTER e continuare la ricercia dell'album o dei brani rotando il controlo VOLUME. Il brano selezionato più essere riprodotto premendo il tasto ENTER

Ricercare l'album usandoil controlo VOLUME. In modalitalettura brani MP3,manteneremuto il tasto BAND tre volte.Appare il primo nome di Album DIR SCH).Ruptare il controlo VOLUMEW per navigare nella lista dell'album, premer ENTER per selezione I'album.

ID3 Tag

Premiere DISPLAY ripetutamente per mostra l'informazione ID3 TAG.
Se il documento MP3 è fornito di ID3 TAG, premendo il tasto DISPLAY ripetutamente verra prostrata l'informazione nel modo seguente:
TILO BRANO > ARTISTA > TITOLO ALBUM > ANNO > COMMENTI
Se quale informazione ID3-TAG non è presente, premendo il tasto DISPLAY

48

Italianotai

ripetutamente verrà mostrata l'informazione nel modo seguente:

Se il documento MP3 non è fornito di ID3 TAG, premendo il tasto DISPLAY, apparità "NO ID3 TAG". Il nome del documento e il suo numero appariranno continuamente sul display durante lalettura del brano.

SPECIFICHE

SEZIONELETTORECD/MP3

Rapporto Segnale/Disturbo > 70dB

Separazione canali >50 dB (1KHz)

Rispostadi frequenza 20Hz-20 KHz

TUNER

Sensibilità 2 dBμ

Separazione Stereo 35 dB

Rapporto Segnale/Disturbo 55 dB

Frequenza FM

Frequenza AM

Passi canali (channel step) 50 kHz

Frequenza intermedia 10.7 MHz

87.5-108 MHz

522-1620KHz

GENERALE

Voltaggio alimentazione

Impedenza altoparlanti

Massima potenza d'uscita

Note: Specifiche e disegno soggetti a possibili modifiche senza preavviso.

ATTENTION

Il vosto novo appearechio è stato prodotto ed assemblato sulla stretto controlo di qualità ROADSTAR.

Vi rigraziamo di aver acquistato un nuovo prodotto per il vosto placere d'ascollo. Prima di procedere all'utilizzo dell'apparecchio, locege, attentamente, la manuale di inukuzioni e

teneteio sempre a portata di mano per futuro riferimento.
