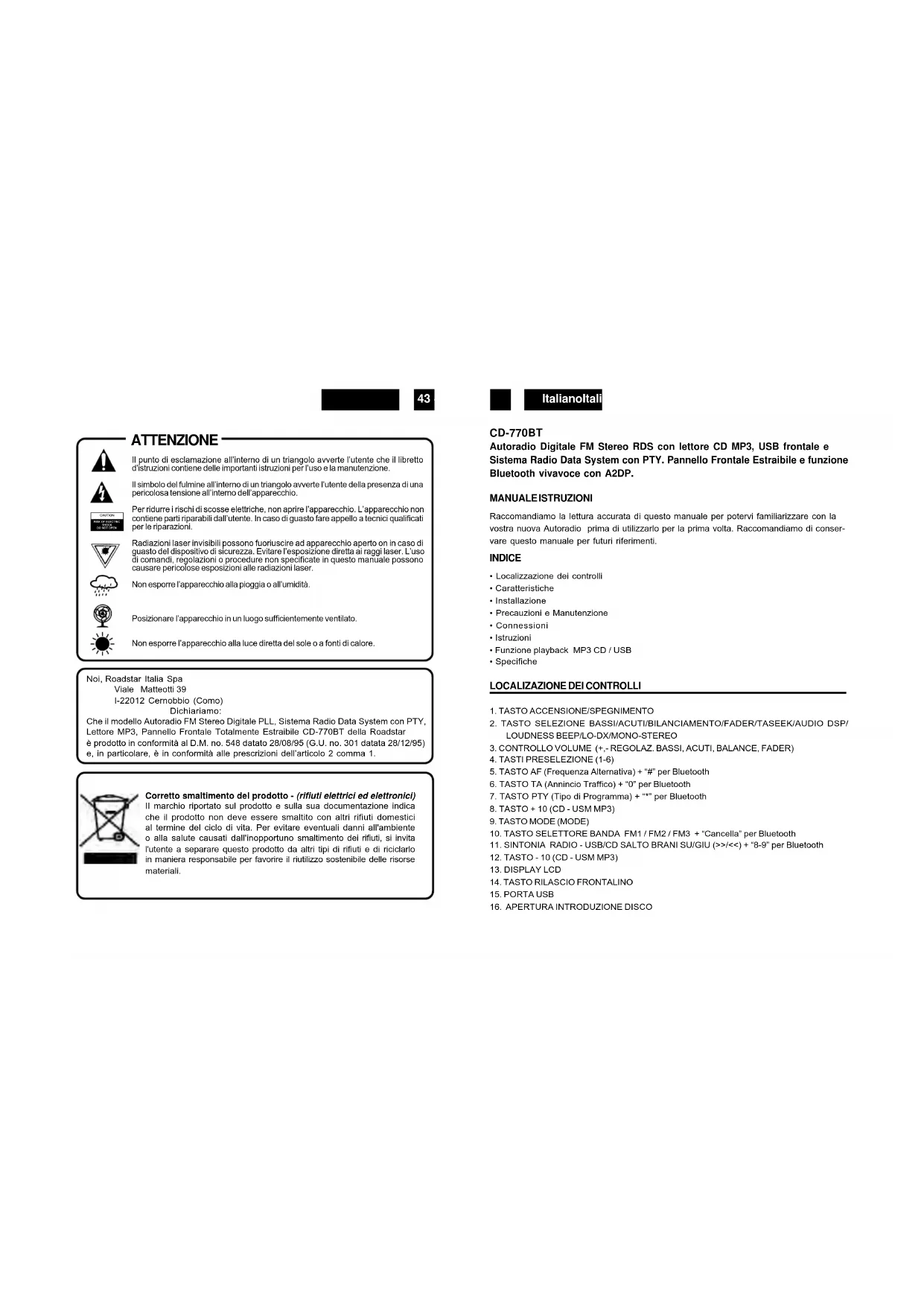

CD-770BT

Autoradio Digitale FM Stereo RDS conlettore CD MP3,USB frontale e Sistema Radio Data System con PTY. Pannello Frontale Estraibile e funzione Bluetooth vivavoce con A2DP.

MANUALEISTRUZIONI

Raccomandi lo lettura accurata di questo manuale per potervi familiarizzare con la vostra nuova Autoradio prima di utilizzato per la prima volta. Raccomandi do conservare quello manuale per futuri riferimenti.

INDICE

• Localizzazione dei controlli
• Caratteristiche
• Installazione
• Precauzioni e Manutenzione
• Concessioni
• Istruzioni
• Funzione playback MP3 CD / USB
• Specifiche

Questa autoradio a frontale estrabile FM Stereo conlettore MP3 DA USB/CD ha le seguente caratteristiche:

Controllo elettronico Volume, Acuti, Bassi, Bilanciamento, Fader.
Sintonia elettronica di precisione con circuito PLL.
18 stazioni memorizzabili (6FM 1/6FM2 /6FM3)
Riproduftore CD / MP3
- Funzione Bluetooth per Vivavocate con A2DP
Ingresso Audio frontale (AUX-IN)
Controllo Loudness
- Interruttore Accensione / Spegnimento Illuminato
Controllo Sintonia Manuale SU/ GIU
Controllo Sintonia Automatica SEEK SU/GIU
- Selettore Banda (BAND) per la selezione della banda richiesta (FM1 / FM2 / FM3)
- Funzione orologio in RDS
- Funzione ripetizione brani USB/CD
- FunzionelettoreUSB/CDeMP3dibraneregistrati
- Uscita preamplificata
Pannello frontale estraibile come systemd anti-furto.
- Sistema di illuminazione
- Funzioni RDS: PI (Identificazione Programma)

TA (Annunciio Trafficco)

PS (Servizio Nome Programma)

AF (Lista Frequenze Alternative)

TP (Programma traffic)

PTY (Tipo di Programma)

Italianoitali

INSTALLAZIONE

PRECAZIONI

• Scegliere la posizione di montaggio con attenzione in modo che l'apparecchio non interferisce con le normali funzioni di quida del conducente.
• Evitare di installare l'apparecchio ove sarebbe esesto adalte temperature, come la luce diretta del sole o l'aria calda dell'impianto di riscaldamento, o esesto a polvere, sporizia o vibrazione eccossa.
• Usare soltanto gli attrezzi di montaggio forniti per una installazione sicura.
• Assicurarsi di aver rimioso il pannello frontale prima di installare l'apparecchio.

Regolazione dell'angolo di montaggio

Regolare I'angolo di montaggio a meno di 20^

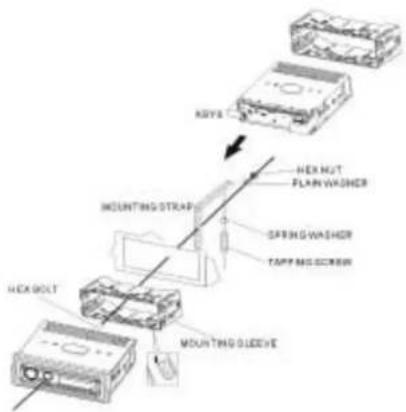

ESEMPIODIMONTAGGIO

Installazione nel cruscotto

Note: Tenere la chiave di sbloccaggio in un luogo sicuro potreste averne necessità per rimuovere l'apparecchio dall'auto.

Come staccare ed attaccare il pannello anteriore (frontalino)

Il pannello anteriore (frontalino) di quello apparecchio più essere staccato per evitare che l'apparecchio stati venga rubato.

COMESTACCAREILPRONTALINO

Prima di staccare il frontalino, assicurarsi di averere premuto il pulsante su OFF (spento)(1),\ quindi premere il pulsante RELEASE (14). Staccare il pannello come illustrato in figura.

INSERIMENTODELFRONTALINO

Applicare la parte destra B del frontalino all'appareccchio principale facendo combiacire e spingendo la parte sinistra sino a che sentire un "CLIC". Fate attenzione a non esercitate alcuna pressione sul display o sul tasti.

Nota:

• Assicurarsi che il frontalino sia nella corretta posizione quando viene ricollegato all'apparecchio, in modo che non venga applicato a rovescio.
• Non premere con forza il frontalino contro l'apparechio quando il primo viene ricollegato; è sufficiente una leggera pressione verso l'apparechio stesso.
• Quando portate con voi il frontalino, riponetelo nell'apposita custodia.
  Non premere forte o esercitare troppa pressione sul display del frontalino quando lo ri-applicate all'apparecchio.

Italianolitali

CONNETTORE ISO

Presa Line Out RCA (Posteriore)

• Griglo: Rosso (destro)

Bianco (sinistro)

CONNETTOREA

1
2.
3
4. GIALLO: MEMORIA +12V PERMANENTE
5. BLU:USCITAANTENNAAUTOMATICA
6.
7. ROSSO: +12V (alla chiave d'accensione)
8.NERO:MASSA

N.B.:

Il filo ROSSO N°7 del connettore A, delve essere collegato sotto chiave accensione dell'autobile per evitare che la batteria dell'auto si scarichi quando quest'ultima non viene utilizzata per diversi giorni.

CONNETTOREB

1. VIOLA: ALTOPARLANTE POSTERIORE DESTRO (+)
   2.VIOLANERO:ALTOPARLANTE POSTERIORE DESTRO(-)
2. GRIGIO: ALTOPARLANTE ANTERIORE DESTRO (+)
3. GRIGIO/NERO:ALTOPARLANTE ANTERIORE DESTRO(-)
   5.BIANCO:ALTOPARLANTE ANTERIORE SINISTRO (+)
   6.BIANCO/NERO:ALTOPARLANTEANTERIORESINISTRO(-)
4. VERDE:ALTOPARLANTE POSTERIORE SINISTRO (+)
   8.VERDE/NERO:ALTOPARLANTE POSTERIORESINISTRO(-)

Manutenzione

SOSTUITUZIONDEIFUSIBILI

Se un fosibile si dovesse bruciarsi, controllare il collegameto elettrico e sostituire il fosibile. Se il fosibile dovesse bruciarsi ancora alla sottomituzione, potrebbe esserci un malfunzionamento interno. In quello caso, Consultare il centro assistenza più vicino.

Attenzione

Usare il fusibile con l'amperaggio specificato per ciascun conduttore.

L'uso di fusibili con amperaggio superiore potrebbe dar luogo a seri danni.

ISTRUZIONI

Inserte il Pannello nell'apparechio e premete il tasto PWR (1) per accendere l'autoradio. Per spagnere l'apparechio, ripremete il tasto PWR poi premere il tasto REL (14) per estrrarre il pannello.

N.B.: Non estraete mai il pannello ad autoradio accesa.

SELEZIONE(2)VOLUME(3)

Il controlledo VOLUME regola l'uscita del suono. Seleziona anche le opzioni in RDS. Per selezione are il alte funzioni premete leggermente il tasto SELECT (2) sino a che la funzione desiderata non appeare sul display. La figura 1在哪 come vengono selezionate le funzioni.

1. VOLUME (ruotare)
2. SELECT (premere)
   3.BASSI
   4.ACUTI
   5.BALANCE
   6.FADER
3. LOUDNESS ON / OFF
4. DSP (ROCK-POP-CLASS-DSP OFF)
5. RADIO DX/LOCAL
6. STEREO/MONO

RICERCATA (SEEK)/ALARMETA (2)

Premere il pulsante "SEL" (2) per più di 2 secondi. Si attivano le seguenti funzioni

selezionabili dall'utente.

Le modalità TA SEEK o modalità TA-ALARM sono selezionabili con la manolola VOLUME.

-Modalità TA SEEK:

Se una stazione appena sintonizzata non riceve informazioni TP per 5 secondo, la radio ritorna alla stazione successiva che non ha la stessa stazione (PI) dell'ultima stazione, ma ha le informazioni TP.

In modalità Ricerca TA, la stazione attuale può essere ad una stazione completeness

diferente perché l'apparecchioocauna stazione TP quando la stazione attuale ha un segnale molto debole o non ha un segnale TP.

Italianotai

-Modalita TA ALARM:

Se si selezione Anythingo, in assenza di segnale TP, non viene ricercata una stazione alternativa ma viene emesso un segnale (ALLARME), per averfette dell'assenza del segnale TP.

SUONO PI/MUTE PI

-SUONO PI

Quando un'auto viaggio in un'area speciale che ha un codice PT ma con lo stesso AF, un suo n O (DIP) viene sentito agli tanto. Il suo n DIP puo essere sentito per meno di

1 secondo.
-MUTE PI
Nelle stesse condizioni viste prima, il suono viene azzerato per meno di 1 secondo.

RISINTONIZZAIONEL/RISINTONIZZAIONES

Il tempo iniziade di ricerca automatica TA o ricerca PI viene selezionato.

Quando l'informatione PI non è trovata per il tempo di risinantonizzazione, la radio inizia la risinantonizzazione alla prossima stazione PI. Quando la stessa stazione PI non viene trovata nella prima ricerca cicicilia, la radio va alla stessa stazione e attende per 4-5 minutifinché il codice PI è ricevuto:

Sintonia L: selezionata come 90 secondi.
Sintonia S: selezionata come 30 secondi.

4. PRESELECTIONI (1,2,3,4,5,6)

(A) MODALITA: RADIO:

Premuli Leggermente, quisti tasti selezionano direttamente una stazione preselezionata.
Se premuto più a lungo di 1 sec., la stazione attualmente sintonizzata viene memorizzata.
Quando la modalita PTY e selezonata, il tasto PTY e condivso come segue: PTY gruppo musica----PTY gruppo parato----SPENTO

MUSICA PARLATO

1.Musica POP, Musica ROCK 1, NOTIZIARI, AFFARI, INFO
2.Musica EASY, Musica LEGGERA 2. SPORT, EDUCAZIONE, DRAMMA
3.Classica,ALTRMusica 3.CULTURA,SCIENZEE,VARIE
4.JAZZ, COUNTRY 4. PREVISIONI TEMPO, FINANZE, BAMBINI
5.Musica NAZIONALE, OLDIES 5. SOCIALE, RELIGIONE, TELEFONO
6.Musica FOLK 6. VIAGGI, DIVERTIMENO, DOCUMENTARI

(B) MODALITA LETTORE USB/SD/MMC - MP3:

1.PAUSA12. INTRO 13. RIPETIZIONE 4.CASUALE

RDS (Radio Data System) é un système di informazioni digitali radio sviluppato ed introdotto alla EBU (European Broadcasting Union). Trasmesso sul canale delle emissioni normali FM, L'RDS offre una varietà di informazioni tipo l nome delle stazioni, il programma e le informazioni sul traffico e funzioni utili tipo sintonizzazione automatica dei migliorori segnali disponibili nel programma scelto.

5. Funzione 'AF/REG' (FREQUENZE ALTERNATIVE)

Se premuto leggermente, viene selezionata la modalità AF/REG.
Quando la modalità AF/REG viene selezionata, la radio controlla continuamente il livello del segnale AF. Se premuto per più di 2 secondi, viene attivata la modalità ACCESO/SPENTO Regionale.

-Modalità Regionale ACCESO:

La commutazione AF o la Ricerca PI SEEK è implementata a tutte le stazioni che hanno lo stesso codice PI della stazione attuale. La scritta REGiene visualizzata sul display.

-Modalità Regionale SPENTE

Il codice Regionale nel formato Pi è ignorato quando la commutazione AF o la Ricerca PI SEEK è implementata.

6. Funzione 'TA' (ANNUNCI TRAFFICO)

Se premuto leggermente, viene selezionata la modalità TA acceso o spento.

Quando la modalità TAiene selezionata e un annunciço sul traffico viene trasmesso

• Quando l'apprecchio é in modalità CD/MP3, commuterà su modalità radio temporaneamente.

• Se il livello del volume era sulla soglia ben ubidile, verra alzata al livello ben ubidile.

• Quando una statione TPIiene ricevuta, la scrittta TPIiene visualizzata sul display.

Se premuto più a lungo, viene attivata la modalità TA LOCAL / TA DISTANCE viene selezionata.

-Modalità TA LOCAL

Quando il segnale del collegato è sulla soglia di ricezione, la radio non commuta su quella stazione e l'ascoltatore non sente i disturbi. "TA LO" viene visualizzato per alcuni secondi.

-Modalità TA DISTANCE

La commutazione TA corca di implementare la l'informazione della stazione attuale. "TA DX" viene visualizzato per alcuni secondi.

Italianoltai

7. Funzione 'PTY' (TIPO DI PROGRAMMA)

PTY MUSICA----PTY PARLATO----PTY SPENTO

Quando si selezione PTY,ippo e implementato dai tasti di presezione come descritto nei tasti di presezione. Quando si selezione PTY, la radio iniziata a cercare l'informazione PTY correspondente, e si forma se l'informazione PTY correspondiente viene trovata.

8. TASTO +10

Premere requisite tasto per saltare 10 brani alla volta in senso crescente.

9. TASTOMODE (MODE)

Premendo Anything to, l'utente pue selezionare

Modalità RADIO Lettoro CD/USB/AUX-IN/PHONE

10. TASTOBANDA

Ogni bandaiene commutata premendo consecutivamente Anythingo tasto FM1-FM2-FM3. In modalita CD / USB, Anythingo permotto di visualizzare dul display le informazioni contenate nel brano (ID TAG) come TIME - SONG - ARTIST - DIRECTORY.

11. SINTONIZAZIONE AUTOMATICA O MANUALE (FREQSU>>OFREQGIU<<)

(A)MODALITA RADIO

Se premuto leggermente, questi lassti fungono da Ricerca Manuale.

Premendo più a lungo di 2 secondi, si attiva la Ricerca Automatica.

(B) MODALITA ^1 USB-CD (MP3)

Premere per saltare il brano.

12. TASTO-10

Premere requisite tasto per saltare 10 brani alla volta in senso decrescente.

13.DISPLAYLCD

Il display a cristalli liquidi alla lo stato attuale di ricezione e operazioni.

15. PORTA USB

17. TASTOPAUSA

Durante lalettura, premere I tasto PAUSA (17) 'PAUSE' per fermare momentaneamente lalettura. Premere di nuovo per tornare allalettura normale.

18. TASTO INTRO (Scansione di tutti I braani) (CD SCAN)

Quando questo tasto viene premuto, appeare l'indicazione 'SCN' sul display e i primi 10 secondi di agli brano viene riprodotto.

19.TASTOREPEAT'REPEAT

Quando questo tasto viene premULO, appara l'indicazione 'RPT' e la lettura del brano attuale viene ripetu finché la modalità di ripetizione non viene cancellata, premendo il tasto 'RPT' di nuovo.

20. TASTORANDOM'SHUFFLE' (CASUALE)

Quando questo tasto viene premuto, appeare l'indicazione 'SHF' e ogni brano del disco viene letto in ordine casuale inveque che nella sequenza normale. Per cancellare la modalità Casuale, premere di nuovo tasto 'RANDOM'.

21. RESET

Il tasto RESET (21) è posto sull'apparecchio principale.

Il tasto Reset va attivato per le seguenti ragioni

• Quando si installa l'apparecchio la prima volta e tutti i collegamenti sono fatti.
• Tutti tasti funzione non funzionano correttamente.
• Quando appeare un simbolo di erre sul display

COMEEFFETTUARELARICERCADEIBRANIMP3

A. Ricerca diretta del brano (pista)

Mantenere premuto il tasto BAND (10) una volta, il display mostrera "TRK SCH": selezione la pista MP3 dal numero nel modo seguente: ruotare la manopola del Volume (3) per scansionare i numero. Poi premere ENTER (2) per conformare.

B. Ricerca per nome dell'Album (Directory) o della pista (File)

Mantenere premuto il tasto BAND (10) due volte, il display mostrera "FILE SCH". Immettere la lettera direttamente. L'appareccio ricerca è gli album e i brani che hanno la stessa iniziata scelta. L'appareccio ricerca è gli album e i brani elencati ruanto il VOLUME. Se il nome selezionato è un album, alla si può essere premesso il tasto ENTER e continuare la ricerca dell'album o dei brani ruanto il controlio VOLUME. Il brano selezionato più essere riprodotto premesso il tasto ENTER

545

Italianotai

RicercairelalbumusandoilcontrolloVOLUME. In modalitalettura brani MP3,mantenere premuto il tasto BAND tre voite.Appare il primo nome di Album DIR SCH).Ruptare il controllo VOLUMEwper navigare nella lista dell'album, premer ENTER per selezionearelbum.

ID3 Tag

Premiere DISPLAY ripetutamente per migliorare l'informatione ID3 TAG.
Se il documento MP3 è fornito di ID3 TAG, premendo il tasto DISPLAY ripetutamente verrà nostrata l'informatione nel modo seguente:
TIOLO BRANO > ARTISTA> TITOLO ALBUM > ANNO > COMMENTI
Se quale informazione ID3-TAG non è presente, premendo il tasto DISPLAY ripetutamente verrà nostrata l'informatione nel modo seguente:
UNKNOWN SONGNAME > UNKNOWN ARTIST > NO ALBUM TITLE > UNKNOWN YEAR > NO COMMENTS
Se il documento MP3 non è fornito di ID3 TAG, premendo il tasto DISPLAY, apparirà "NO ID3 TAG". Il nome del documento e il suo numero appariranno continuamente sul display durante la lecture del brano.

INFORMAZIONE IMPORTANTE:

DATA LA GRANDE VARIETA' DI PRODOTTI USB, E DELLE LORO FUNZIONI TALVOLTA SPECIFICHE DEI PRODUTTORI, NON POSSIAMO GARANTIRE CHE TUTTI GLI APPARECCHIATURE SARANNO RICONOSCIUE, NE'TUTTE LE OPZIONI TEORICAMENTE POSSIBILI, POTRANNO FUNZIONARE CORRETTAMENTE.

23. Ingresso AUX IN

La pratica presa di ingresso asulliario (AUX IN) permette di collegare disposizione multimediali portalii come un'altere lettori digitali MP3.

24. SINTONIZZAIONE AUTOMATICA (AUTO SEEK SEARCH) (A/PS)

Se premulo leggermente, la radio sintonizzza ognuna delle stazioni preselezionale. Quando il segnale è più forte della soglia di sintonizzazione, la radio si mantiene su quella stazione per 5 secondi, azzerando il volume per un attimo, e poi ripartendo per la ricerca di un'altra stazione. Premendo più a lungo di 1 secondo, le sei stationi più forti verranno memorizzate nelle correspondenti positizioni dei tasti di preselezione. Quando l'operazione di RICERCA AUTOMATICA (AS) è terminata, la radio passa alla scansion delle stazioni memorizzate.

COME USAREIL BLUETOOTH NELLAVOSTRAAUTORADIO

Come accopplare il Telefono all'autoradio

Prima di poter fare chiamente dalla vostra autoradio, si deve eseguire l'accoppiamento (PAIRING) fra il Telefono e l'autoradio. L'accoppiare è una procedura per connette del dispositivi Bluetooth.

1. La funzione di Bluetooth di quello apparecchio è sempre attivato, incominciare l'accoppiamento dal Suo Telefono cellulare. Si riferisce al manuale del Suo cellulare su come accopiare correttamente.
2. Avvare la ricerca dispositivi Bluetooth disponibili, "CAR--BT" appeare. Digitare '0000' quando viene chiesto il codice.
3. Dupo aver accopiato con successo (BT-OK appeare nel display), connettere all'autoradio se non si connette automatamente.

Come chiamare / ricevere chiamate usando il pannello frontale

• Fare chiamate usingla cronologia:

• Premere il tasto "REDIAL" quindi i tasti (o) per visualizzare le ultime 5 chiamate.

• Premere Il tasto

per confemare la chiamata.

• Quando c'é una chiamata in entrata, premere

• per riceverla.

• Premere "BD/CL" per rifutare o terminare la chiamata.

• Premiere il tATO MODE fino a visualizzare PHONE, quindi tasti 1-9 per comparere il numero che si deridera chiamare.

Audio Streaming

1. Se il voistro Telefono è compatible col formato "A2DP", potete produrre musica sul voistro Telefono etrasferita all'autoradio.
2. Assicurarsi che il vosto telefon e l'autoradio siano accoppiati e collegati.
3. Riproduire la musica sul vostro Telefono secondo le sue modalità d'uso.
4. L'autoradio miglioraristically "A2DP" se riceve musica A2DP, ma por alcuni Telefoni dovrestate premeI tazzo LD/Mod per cambiari al modo A2DP.
5. Potete premere >> o << sull'autoradio per trovare i brani precedenti o successivi.

Italianotai

SPECIFICHE

SEZIONELETTORECD/MP3

Rapporto Segnale/Disturbo > 70dB

Separazione canali > 50 dB (1KHz)

Rispostadi frequenza 20Hz-20KHz

TUNER

Sensibilità 2 dBμ
Separazione Stereo 35 dB
Rapporto Segnale/Disturbo 55 dB
Frequenza FM:87.5-108 MHz
Passi canali (channel step) 50 kHz
Frequenza intermedia 10.7 MHz

GENERALE

Voltaggio alimentazione 13.8V DC (10.8-15.6V accettabile)

Impedenza altoparanti 4 o 8 ohm

Massima potenza d'uscita

7W (RMS) x 4CH

Note: Specifiche e disegno soggetti a possibili modifiche senza preavviso.

ATENCLON
