Caractéristiques Techniques	Autoradio ROADSTAR CD815UMP avec lecteur CD, USB, et radio FM/AM
Puissance de Sortie	4 x 45 Watts
Formats Audio Supportés	MP3, WMA
Connectivité	Port USB, entrée auxiliaire (AUX)
Affichage	Affichage LCD avec rétroéclairage
Utilisation	Facilité d'utilisation avec boutons de commande intuitifs et télécommande incluse
Installation	Installation standard 1 DIN, compatible avec la plupart des véhicules
Maintenance	Nettoyage régulier du lecteur CD et des connexions pour éviter les pannes
Sécurité	Protection contre les surcharges et les courts-circuits
Informations Générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - CD815UMP ROADSTAR

Comment réinitialiser mon autoradio ROADSTAR CD815UMP ?

Pour réinitialiser votre autoradio, maintenez enfoncé le bouton 'Reset' situé à l'arrière de l'appareil pendant environ 5 secondes.

Pourquoi mon autoradio ne lit pas les CD ?

Assurez-vous que le CD est propre et correctement inséré. Vérifiez également que le format du CD est compatible avec l'appareil (CD, CD-R, CD-RW).

Comment connecter mon téléphone à l'autoradio ROADSTAR CD815UMP ?

Pour connecter votre téléphone, utilisez un câble auxiliaire si disponible ou activez le Bluetooth de votre téléphone et recherchez le signal de l'autoradio pour établir la connexion.

Comment régler l'heure sur l'autoradio ROADSTAR CD815UMP ?

Pour régler l'heure, appuyez sur le bouton 'Menu', sélectionnez 'Réglages' puis choisissez 'Heure'. Utilisez les boutons de navigation pour ajuster l'heure et les minutes.

Que faire si l'autoradio ne s'allume pas ?

Vérifiez si l'autoradio est correctement alimenté. Assurez-vous que le fusible n'est pas grillé et que les connexions sont sécurisées.

Mon autoradio ne capte pas les stations FM, que faire ?

Assurez-vous que l'antenne est correctement connectée. Essayez de rechercher les stations manuellement ou automatiquement pour voir si cela améliore la réception.

Comment mettre à jour le firmware de l'autoradio ROADSTAR CD815UMP ?

Visitez le site web de ROADSTAR pour télécharger la dernière version du firmware. Suivez les instructions fournies pour mettre à jour l'appareil.

Est-ce que l'autoradio ROADSTAR CD815UMP supporte les fichiers MP3 ?

Oui, l'autoradio ROADSTAR CD815UMP prend en charge les fichiers MP3 gravés sur CD ou via une clé USB.

Comment ajuster les basses et les aigus sur l'autoradio ?

Accédez au menu 'Audio' de l'autoradio, puis utilisez les boutons pour ajuster les niveaux de basses et d'aigus selon vos préférences.

L'autoradio fait des bruits étranges, que dois-je faire ?

Vérifiez les connexions des câbles et assurez-vous qu'il n'y a pas d'objets étrangers dans le lecteur CD. Si le problème persiste, contactez le support technique.

MODE D'EMPLOI CD815UMP ROADSTAR

Ce produit répond aux critères minima prévus par la directive 89/336/CEE et il a été construit conformément aux normes EN50013, EN50020.

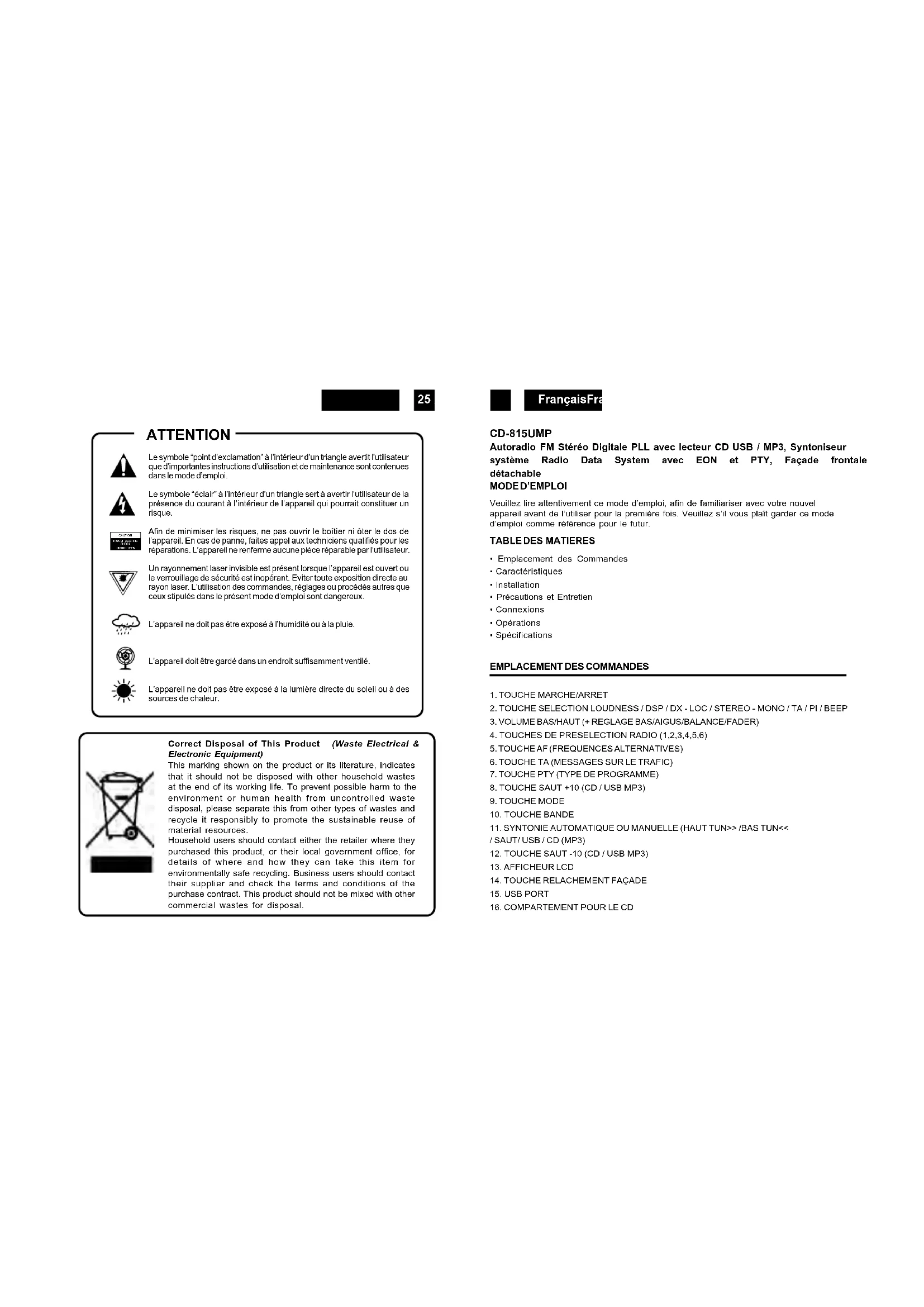

Manuel d'instructions

• Voiture nouvellement appelée a été fabriquée et montée en étant soumise aux nombreux tests ROADSTAR. Nous espérons que cet appelé nous donnera entière satisfaction. Avant de vous adonner à ces activités, veuillez lire attentivement ce manuel d'instructions. Conservez-le à portée de main à fin de référence ultérieure.

Le symbole "point d'exclamation" à l'intérieur d'un triangle avertit l'utilisateur que d'importantes instructions d'utilisation et de maintenance sont contenues dans le mode d'emploi.

Le symbole "éclair" à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence du courant à l'intérieur de l'appareil qui pourrait constituer un risque.

Afin de minimiser les risques, ne pas ouvrir le boîtier ni toucher le dos de l'appareil. En cas de panne, faites appel aux techniciens qualifiés pour les réparations. L'appareil ne renferme aucune pièce réparable par l'utilisateur.

Un rayonnement laser invisible est présent lorsque l'appareil est ouvert ou le verrouillage de sécurité est inopérant. Eviter toute exposition directe au rayon laser. L'utilisation des commandes, réglages ou procédés autres que ceux stipulés dans le présent mode d'emploi sont dangereux.

L'appareil ne doit pas être exposé à l'humidité ou à la pluie.

L'appareil doit être gardé dans un endroit suffisamment ventilé.

L'appareil ne doit pas être exposé à la lumière directe du soleil ou à des sources de chaleur.

Autoradio FM Stereo Digitale PLL avec lecteur CD USB / MP3, Syntoniseur système Radio Data System avec EON et PTY, façade frontale détachable

Moded'emploi

Veuillez lire attentivement ce mode d’emploi, afin de vous familiariser avec votre nouvel appareil avant de l’utiliser pour la première fois. Veuillez s’il vous plaît garder ce mode d’emploi comme référence pour le futur.

Tabledes matieres

• Emplacement des commandes
• Caractéristiques
• Installation
• Précautions et entretien
• Connexions
• Opérations
• Specifications

Emplacement des commandes

1. TOUCHEMARCHE/ARRET
2. TOUCHE SELECTION LOUDNESS/DSP/DX-LOC/STEREO-MONO/TA/PI/BEEP
3. VOLUME BAS/HAUT (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
4. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
5. TOUCHE AF (FREQUENCES ALTERNATIVES)
6. TOUCHETA (MESSAGESSURLETRAFIC)
7. TOUCHE PTY (TYPE DE PROGRAMME)
8. TOUCHE SAUT +10 (CD / USB MP3)
9. TOUCHEMODE
10. TOUCHE BANDE
11. SYNTONIE AUTOMATIQUE OU MANUELLE (HAUT TUN>/BAS TUN< / SAUT/ USB/ CD (MP3)
12. TOUCHE SAUT-10 (CD/USB MP3) 13. AFFICHEUR LCD
13. TOUCHE RELACHEMENT FAÇADE
14. USB PORT
15. COMPARTEMENT POUR LE CD

1. TOUCHE DE PAUSE
2. TOUCHE D'EXPLORATION USB / CD
3. TOUCHE DE REPETITION USB / CD (MP3 REPEAT)
4. TOUCHE RANDOM (LECTURE ALEATOIRE USB / CD)
5. TOUCHE DE RESET
6. TOUCHE EJECT CD

Cette autoradio dotée de façade amovible, FM/FM stéréo, lecteur USB-CD / MP3 a les caractéristiques suivantes :

• Contrôle électronique : Volume, Aigus, Basses, Balancement, Fader
• Syntonie électronique de précision douée de circuit PLL.

18 stations mémorisables (6FM1 + 6FM2 + 6FM3)

-4x7.5W RMS

• Interrupteur Marche/Arrêt illuminé
• Contrôle syntonie Manuelle / Automatique Haut / Bas
• Sélecteur Bande pour la sélection de FM1, FM2, FM3
• Fonction horloge en RDS
• Fonction Répétition USB / CD
• Lecteur et fichiers MP3 enregistrés sur de USB / CD
• Prise de sortie PRE (type RCA) pour la connexion à l'amplificateur
• Façade amovible qui fonctionne d'antivirus
• Système d'illumination
• Fonctions RDS : PI (Identification Programme) TA

(Annonce Trafic) PS (Service de Nom de Programme) PTY (Type de Programme)

AF (Liste de Fréquences Alternatives)

TP (Programme Traffic)

Installation

• Choisir l'emplacement du montage en veillant à ce que l'appareil ne gène pas le conducteur au volant.
• Éviter d'installer l'appareil dans un endroit exposé à des températures élevées, comme les rayons directs du soleil ou l'air chaud de l'installation de chauffage ou bien dans un endroit exposé à la poussière, saleté ou à de fortes vibrations.
• Ne se servir que des outils de montage fournis pour effectuer une installation sûre. S'assurer d'avoir enlevé la façade extractible avant d'installer l'appareil.

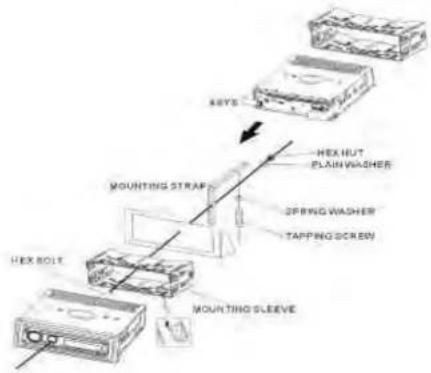

Installation dans le tableau de bord

Note: Garder la clé de déblocage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

Commentenleverlafacade

Avant tout, s'assurer d'avoir pressé le bouton PWR (éteint) (1). Presser ensuite le bouton RELEASE (14) et la retirer en tirant vers soi comme le montre le dessin.

Façade détachable

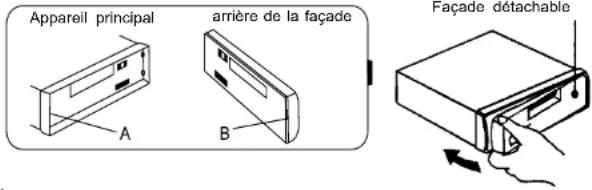

Commentremettrelafacade

Portez une partie de la façade à la zone de l'appareil comme le montre la figure et pressez jusqu'à ce que vous n'entendiez pas un déclic.

Faites attention à ne pas exercer aucune pression sur le display et sur les autres touches.

• Sassurer que la façade est dans la bonne position lorsque vous la remettez en place sur l'appareil, pour ne pas l'appliquer à l'envers.
• Ne pas trop presser la façade contre l'appareil ; il suffit d'appuyer légèrement sur l'appareil. Lorsque vous emportez la façade, rangez-la dans son étui.
• Ne pas trop appuyer sur l'afficheur de la façade lorsque vous le remettez en place.

Comnecteur ISO "build-in"(integre)

Le fil +12V N°7 du connecteur A, doit être connecté sous le démarreur pour éviter que la batterie de la voiture se décharge lorsque cette dernière n'est pas utilisée pendant longtemps.

Prise RCA Line Out (Arrière)

Gris : Rouge (droit)

: Blanc (gauche)

Connecteura

2. MEMOIRE + 12V PERMANENT
3. Sortie Antenne Automatique

Si un fusible est grillé, contrôler la connexion électrique et replacer le fusible. Si le fusible se grille même après avoir été replacé, il se peut qu'il y ait un mauvais fonctionnement à l'intérieur. Dans ce cas, consultez le revendeur le plus proche.

Attention

Utiliser des fusibles ayant l'amperage spécifique pour chaque câble. L'emploi de fusibles possédant un amperage supérieur pourrait provoquer de graves dommages.

Allumage/coupage (1) (PWR)

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio. Pour éteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche RELACHEMENT (14) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumée.

Le contrôle VOLUME règle la sortie du son. Pour sélectionner les autres fonctions, pressez légèrement la touche SEL (2) jusqu'à ce que la fonction soit visualisée sur l'afficheur. Employez les touches du VOLUME pour modifier les autres fonctions. La figure 1 montre la sélection des fonctions.

1. VOLUME (tourner)
2. SELECT(ION) (pousser)
3. GRAVES
4. AIGUS
5. BALANCE
6. FADER
7. LOUDNESS
8. DSP (ROCK-POP-CLASS-DSP OFF)

Fig.1

1. MASK ALL / DPI
2. PI SOUND / MUTE
3. AF ON/OFF
4. TA ON/OFF 5. PTY ON/OFF 6. RETUNE L/S
5. VOLUME LAST 8. CLOCK12/24
6. BAND
7. SEEK 1/2/3

Fig. 2

Contrôle VOLUME.

Augmentation ou diminution du volume en tournant le contrôle VOLUME. Ce bouton peut être utilisé pour ajuster la tonalité BASSES, AIGUES, BALANCE et FADER.

Il peut être utilisé aussi pour CHOISIR les options des fonctions RDS/SDK.

MASK DPI: masque seulement la AF avec un PI différent.

MASK ALL: masque la AF avec un PI différent ou NO RDS avec intensité de champ élevée est masqué.

TONALITEPI/MUTEPI

• TONALITE PI (3)

Lorsqu'une voiture roule dans une aire spéciale ayant un code PT mais le même AF, on entend une tonalité PI (DIP) de temps en temps. On peut entendre le son DIP pendant au moins 1 seconde.

MUTEPI

Dans les mêmes conditions que nous venons de voir, la tonalité est mise à zéro pendant au moins 1 seconde.

Le temps initial de recherche automatique TA ou de recherche PI est sélectionné. Lorsque l'information PI n'est pas trouvée pendant le temps de resyntonisation, la radio commence la resyntonisation à la prochaine station PI. Lorsque la même station PI n'est pas trouvée dans la première recherche cyclique, la radio va à la même station et elle attend 4-5 minutes jusqu'à ce que le code PI soit requis.

• Syntonie L: sélectionnée comme 90 secondes.
• Syntonie S: sélectionnée comme 30 secondes.

4. PRESELECTIONS (1,2,3,4,5,6)

Si appuyées légèrement, ces touches permettent de sélectionner directement une station pré-sélectionnée. L'appui sur ces touches pendant plus de 1 seconde mémorise la station actuellement symphonisée. Lorsqu'on sélectionne la modalité PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique -PTY groupe parle -ETEINT

1. Musique POP, Musique ROCK 1. JOURNAL PARLE, AFFAIRES, INFOS 2. Musique EASY, Musique LEGERE 2. SPORT, EDUCATION, PIECES 3. Classique, Autre Musique 3. CULTURE, SCIENCES, DIVERS 4. JAZZ, COUNTRY 4. PREVISIONS DU TEMPS, FINANCES, ENFANTS 5. NATIONM, OLDIES 5. SOCIAL, RELIGION, TELEPHONE 6. Musique FOLK 6. VOYAGES. DIVERTISSEMENT. DOCUMENTAIRES

(B) MODALITE LECTEUR MP3 (CD / USB)

1. PAUSE 2. BALAYAGE 3. REPETITION 4. CASUEL

La fonction RDS. qu'est-ce que le systeme RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM. Le RDS offre une variété d'informations telles que le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utilisées comme la synchronisation automatique des signaux disponibles dans le programme choisi.

5. Fonction AF/REG (FREQUENCES ALTERNATIVES)

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG.

Lorsque la modalité AF/REG est sélectionnée, la radio contrôle continuellement le niveau du signal AF. L'appui sur cette touche pendant plus de 2 secondes active la modalité BRANCHE/DEBRANCHÉ Régional.

-modalité régionale branchee:

La commutation AF ou la Recherche PI SEEK est effectuée dans toutes les stations ayant le même code PI que la station actuelle. L'inscription REG s'affiche.

-Modalités régionales debranche

Le code Régional dans le format PI est ignoré lorsqu'on effectue la commutation AF ou la Recherche PI SEEK.

6. Fonction 'TA' (annonces TRAFIC)

Une légère pression sur cette touche permet de brancher ou de débrancher la modalité TA.

Lorsque la modalité TA est sélectionnée et une annunciation sur le trafic est transmise

• Lorsque l'appareil est en modalité CD/MP3, elle commutera temporairement sur la modalité radio.
• Si le niveau du volume était sous le seuil bien audible, le niveau bien audible augmentera.

Lorsqu'on reçoit une station TP, l'inscription TP s'affiche.

Un appui plus long active la modalité TA LOCAL / TA DISTANCE est sélectionnée.

Modalité TA LOCAL

Lorsque le signal de branché est sous le seuil de réception, la radio ne commute pas sur cette station et l'auditeur n'entend pas les parasites. "TA LO" s'affiche pendant quelques secondes.

-Modalité EON TA DISTANCE

La commutation TA essaie de développer l'information de la station actuelle. "TADX" s'affiche pendant quelques secondes.

7. Fonction 'PTY' (type de programme)

PTY MUSIQUE - PTY PARLE - PTY DEBRANCHES

Lorsqu'on sélectionne PTY, il est effectué par les touches de préselection ainsi que décrit dans les touches de préselection. Lorsqu'on sélectionne PTY, la radio commence à rechercher l'information PTY correspondante et elle s'arrête si l'information PTY correspondante est trouvée.

8. TOUCHE + 10 (cd/usb-mp3)

SAUT 10 MORCEAUX HAUT.

9. TOUCHE mode (MODE)

L'appui sur cette touche permet à l'utilisateur de sélectionner

Modalité Radio ou Modalité Lecteur CD - USB.

10. Touchde BANDE (BAND)

Chaque bande est commutée en appuyant l'une après l'autre sur les touches FM1-FM2-FM3

En mode Lecteur CD / USB MP3, l'appui sur cette touche illustre sur l'afficheur LCD

11. Syntonisation automatique ou manuelle (FREQ HAUT>> ou FREQ BAS<<) (a)modalite RADIO

Si appuyées longuement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(b)modalite lecteur USB-SD/MP3

Si appuyées légèrement, ces touches font fonction de SAUT MORCEAU HAUT ou BAS.

12. TOUCHE - 10 (CD / USB - MP3)

SAUT 10MORCEAUX BAS

13. Afficheurlcd

L'afficheur à cristaux liquides illustre l'état actuel de réception des opérations.

17. TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (17) 'PAUSE' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

1. TOUCHE INTRO (Balayage de tous les morceaux)

L'appui sur cette touche affiche l'indication 'SCN' et effectue la reproduction des 10 premières secondes de chaque morceau.

19. TOUCHE REPEAT 'REPEAT

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

L'appui sur cette touche affiche l'indication 'SHF' et chaque morceau du disque est lu dans un ordre casuel et non dans la sequence normale. Pour effacer le mode Casuel, appuyer à nouveau sur la touche 'SHUFFLE' (20).

21. TOUCHERESET

La touche Reset (21) se trouve sur la façade interne. Utilisez la pointe d'un stylo à bille ou d'un autre objet métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

• installation initiale de l'appareil, après avoir branché tous les câbles.
• défaut de fonctionnement de toutes les touches, symbole erreur affiché

Comment effectuer la recherche des morceaux MP3

A. Recherche directe de la piste

Appuyer sur la touche de BAND (12) une fois, à l'afficheur apparait "TRK SCH" : Tourner le contrôle de Volume (3) pour lister les numéros.

Puis appuyer sur ENTER (10) pour confirmer.

B. recherche par nom d'album (directory) ou de piste (file)

Appuyer sur la touche de band (12) deux fois, à l'afficheur apparait "FILE SCH". Entrer la dette directement. L'appareil recherche les pistes et les albums qui ont la même dette initiale entrée. Les pistes et les albums sont listés avec les touches de VOLUME HAUT/BAS. Si le nombre sélectionné est d'un album, on peut entrer dans l'album en pressant la touche ENTER. Et continuer la recherche de la piste avec les touches de VOLUME HAUT/BAS. La pièce sélectionnée peut être lue en pressant sur la touche ENTER.

Tourner le contrôle de Volume (3) dans les deux sens pour lister les caractères alphanumériques. Puis appuyer sur ENTER (10) pour confirmer.

C. recherche par album

Rechercher l'album avec les touches de VOLUME HAUT/BAS.

En mode lecture MP3, appuyer sur la touche de BAND (12) trois fois. Le nom du premier album sera montré. Appuyer sur VOLUME HAUT/BAS pour naviguer dans l'album, puis presser ENTER pour sélectionner l'album désiré. Pour CHOISIR les pièces dans l'album sélectionné, appuyer sur VOLUME HAUT/BAS puis presser ENTER pour confirmer la pièce.

ID3TAG

Appuyer sur DISPLAY à plusieurs reprises pour montrer l'information ID3 TAG. Si le document MP3 est fourni de ID3 TAG, appuyer sur DISPLAY à plusieurs reprises pour montrer l'information comme suivant:

Si il y a quelques informations ID3-TAG pas présentes, appuyer sur DISPLAY à maintes reprises pour montrer l'information comme suivant:

Si il n'y a pas d'information ID3 TAG, appuyer sur DISPLAY, apparaitra "NO ID3 TAG" à l'afficheur. Le nom et le nombre du document passeront en continuation sur l'afficheur pendant la lecture.

LECTEURCD/MP3

Rapport Signal/Brouillage > 70dB

Séparation Canal > 50 dB (1 kHz)

Réponse en fréquence 20 Hz-20 KHz

Syntonisateurfm

Sensibilité 2 dBu Séparation

Stereo

Rapport Signal/Brouillage

Gamme de fréquences FM

Pas Canal

intermédiaire

35dB

55dB

87.5-108MHz

50 kHz Fréquence

10.7MHz

Sortiepreamplifee

Sortie

Impedance

Voltage d'alimentation 13.8V DC (10.8-15.6V), négative à la masse Impédance haut-parleurs 4 ou 8 Ohms

Puissance maximale de sortie 7,5W (RMS) x 4 canaux

Les spécifications et le design peuvent changer sans avis préalable.
