BEDIENUNGSANLEITUNG TXA1000CD Monacor

D Bevor Sie einschalten ...

A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von MONACOR. Bitte lesen Sie diese Bedienungsanleitung vor dem Betrieb gründlich durch. Nur so lernen Sie

alle Funk tionsmöglichkeiten kennen, ver meiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachge mäßen Ge brauch. Heben Sie die Anleitung für ein späteres Nachlesen auf. Der deutsche Text beginnt auf der Seite 4.

F Avant toute installation ...

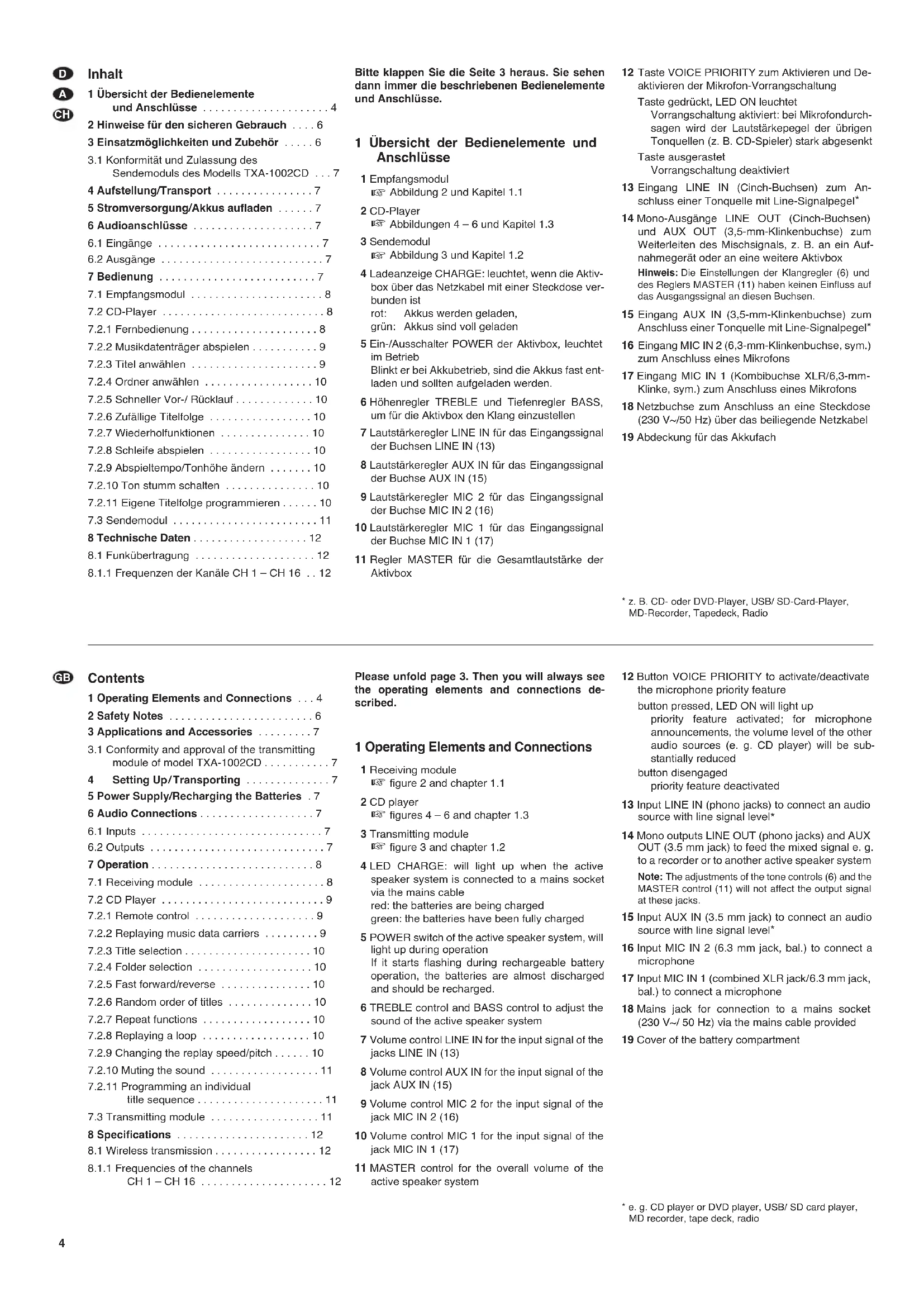

A 1 Übersicht der Bedienelemente und Anschlüsse .... 4

2 Hinweise für den sicheren Gebrauch .... 6

3 Einsatzmöglichkeiten und Zubehör ..... 6

3.1 Konformität und Zulassung des Sendemoduls des Modells TXA-1002CD ... 7

4 Aufstellung/Transport 7

5 Stromversorgung/Akkus aufladen .....7

6 Audioanschlüsse 7

6.1 Eingänge 7

6.2 Ausgänge 7

7 Bedienung 7

7.1 Empfangsmodul 8

7.2 CD-Player 8

7.2.1 Fernbedienung 8

7.2.2 Musikdatenträger abspielen ..... 9

7.2.3 Titel anwählen 9

7.2.4 Ordner anwählen 10

7.2.5 Schneller Vor-/ Rücklauf ..... 10

7.2.6 Zufällige Titelfolge 10

7.2.7 Wiederholfunktionen ..... 10

7.2.8 Schleife abspielen 10

7.2.9 Abspieltempo/Tonhöhe ändern ..... 10

7.2.10 Ton stumm schalten ..... 10

7.2.11 Eigene Titelfolge programmieren ..... 10

7.3 Sendemodul 11

8 Technische Daten 12

8.1 Funkübertragung 12

8.1.1 Frequenzen der Kanäle CH 1 – CH 16 .. 12

Bitte klappen Sie die Seite 3 heraus. Sie sehen dann immer die beschriebenen Bedienelemente und Anschlüsse.

1 Übersicht der Bedienelemente und Anschlüsse

1 Empfangsmodul Abbildung 2 und Kapitel 1.1

2 CD-Player Abbildungen 4 – 6 und Kapitel 1.3

3 Sendemodul Abbildung 3 und Kapitel 1.2

4 Ladeanzeige CHARGE: leuchtet, wenn die Aktivbox über das Netzkabel mit einer Steckdose verbunden ist rot: Akkus werden geladen, grün: Akkus sind voll geladen

5 Ein-/Ausschalter POWER der Aktivbox, leuchtet im Betrieb Blinkt er bei Akkubetrieb, sind die Akkus fast entladen und sollten aufgeladen werden.

6 Höhenregler TREBLE und Tiefenregler BASS, um für die Aktivbox den Klang einzustellen

7 Lautstärkeregler LINE IN für das Eingangssignal der Buchsen LINE IN (13)

8 Lautstärkeregler AUX IN für das Eingangssignal der Buchse AUX IN (15)

9 Lautstärkeregler MIC 2 für das Eingangssignal der Buchse MIC IN 2 (16)

10 Lautstärkeregler MIC 1 für das Eingangssignal der Buchse MIC IN 1 (17)

11 Regler MASTER für die Gesamtlautstärke der Aktivbox

12 Taste VOICE PRIORITY zum Aktivieren und Deaktivieren der Mikrofon-Vorrangschaltung Taste gedrückt, LED ON leuchtet Vorrangschaltung aktiviert: bei Mikrofondurchsagen wird der Lautstärkepegel der übrigen Tonquellen (z. B. CD-Spieler) stark abgesenkt Taste ausgerastet Vorrangschaltung deaktiviert

13 Eingang LINE IN (Cinch-Buchsen) zum Anschluss einer Tonquelle mit Line-Signalpegel*

14 Mono-Ausgänge LINE OUT (Cinch-Buchsen) und AUX OUT (3,5-mm-Klinkenbuchse) zum Weiterleiten des Mischsignals, z. B. an ein Aufnahmegerät oder an eine weitere Aktivbox Hinweis: Die Einstellungen der Klangregler (6) und des Reglers MASTER (11) haben keinen Einfluss auf das Ausgangssignal an diesen Buchsen.

15 Eingang AUX IN (3,5-mm-Klinkenbuchse) zum Anschluss einer Tonquelle mit Line-Signalpegel*

16 Eingang MIC IN 2 (6,3-mm-Klinkenbuchse, sym.) zum Anschluss eines Mikrofons

17 Eingang MIC IN 1 (Kombibuchse XLR/6,3-mm-Klinke, sym.) zum Anschluss eines Mikrofons

18 Netzbuchse zum Anschluss an eine Steckdose (230 V\~/50 Hz) über das beiliegende Netzkabel

19 Abdeckung für das Akkufach

* z. B. CD- oder DVD-Player, USB/ SD-Card-Player, MD-Recorder, Tapedeck, Radio

GB Contents

1 Empfangsmodul: Modell TXA-1000/-1000CD
2 Empfangsmodule: Modell TXA-1002CD

20 Display: zeigt im Betrieb den eingestellten Kanal [oder die Funkfrequenz, wenn eine der Pfeiltasten (25) gedrückt gehalten wird]

21 Diversity-Anzeige A/B: leuchtet rot oder grün und signalisiert damit, welche der zwei internen Empfangsantennen A oder B zurzeit aktiv ist.

22 Anzeige RX: leuchtet, wenn ein passender Sender eingeschaltet und auf den Kanal des Empfangsmoduls eingestellt ist

23 Anzeige AF: leuchtet bei Empfang eines Audio - signals

24 Taste SET zum Aufrufen des Einstellmodus für den Kanal und zum Bestätigen der Kanalwahl

25 Pfeiltasten

- um im Einstellmodus den Kanal auszuwählen: = Kanalwahl aufwärts, = Kanalwahl ab wärts

- um das Display (20) kurz auf Anzeige der Funkfrequenz umzuschalten: eine der Tasten ge drückt halten

26 Ein-/Ausschalter des Empfangsmoduls und Lautstärkeregler für das empfangene Audio - signal

1.2 Sendemodul

nur bei Modell TXA-1002CD

27 Display: zeigt im Betrieb den eingestellten Kanal [oder die Funkfrequenz, wenn eine der Pfeiltasten (31) gedrückt gehalten wird]

28 Sendeanzeige TX: leuchtet, wenn das Sende - modul eingeschaltet ist

29 Pegelanzeigen AF LEVEL für das Eingangs signal des Sendemoduls: gelb = Minimalpegel, rot = Maximalpegel (Siehe dazu auch Kapitel 7.3, Bedienschritt 4)

30 Taste SET zum Aufrufen des Einstellmodus für den Kanal und zum Bestätigen der Kanalwahl

31 Pfeiltasten

- um im Einstellmodus den Kanal auszuwählen: △= Kanalwahl aufwärts, ∇= Kanalwahl ab wärts

- um das Display (27) kurz auf Anzeige der Funkfrequenz umzuschalten: eine der Tasten ge drückt halten

32 Ein-/Ausschalter des Sendemoduls und Lautstärkeregler für das gesendete Audiosignal

1.3 CD-Player mit Fernbedienung

nur bei den Modellen TXA-1000CD und TXA-1002CD

33 Anschluss zum Einstecken eines USB-Sticks

34 Infrarotsensor für die Fernbedienungssignale

35 Ein-/Ausschalter

36 CD-Einzugsschlitz; die CD so weit in den Schlitz schieben, bis sie automatisch eingezogen wird

37 Multifunktionsdisplay 📋 Abbildung 5

A Einblendungen für die verschiedenen Wiederholfunktionen 📋 Taste REP (52) B Einblendung SHUFFLE bei Wiedergabe der Titel in zufälliger Reihenfolge C Einblendung PROGRAM während des Programmierens einer eigenen Titelfolge

D Einblendung MEMORY

– beim Abspielen einer programmierten Titelfolge

- wenn eine Titelfolge ge speichert ist, aber zur zeit nicht abgespielt wird (nicht bei Datenträgern mit komprimierten Audio dateien)

E Symbol für den Wiedergabemodus

F Symbol für den Pausenmodus

G nur bei Datenträgern mit komprimierten Audio-dateien: Nummer des aktuellen Ordners

H Nummer des laufenden Titels bzw. Nummer des laufenden Titels im aktuellen Ordner bei Datenträgern mit komprimierten Audiodateien

I Anzeige der bereits gespielten Zeit des laufenden Titels

J Einblendung A →B beim Abspielen einer Schleife

38 Schlitz zum Einstecken einer SD-Karte

39 Taste zum Umschalten zwischen den Datenträgern: die Taste so oft drücken, bis der jeweilige Datenträger im Display angezeigt wird ( [d, USb oder 5d] ), dann mit der Taste PLAY/PAUSE bzw. ▶II (43) die Wiedergabe starten

40 bei Datenträgern mit komprimierten Audiodateien: Taste zum Anwählen des nächsten Ordners

41 Tasten für den schnellen Vor- und Rücklauf F.F/▶▶: schneller Vorlauf

FB / ◀◀ : schneller Rücklauf

Durch Drücken der jeweiligen Taste den schnellen Vor-/Rücklauf starten und bei Erreichen der gewünschten Stelle mit der Taste PLAY/PAUSE bzw. ▶II (43) die Wiedergabe starten.

42 Tasten zur Titelanwahl

F.WD/▶▶: Anwahl des nächsten Titels REV/▶▶: Anwahl des vorherigen Titels

43 Wiedergabe/Pause-Taste

44 Taste zum Wechseln in den Stoppmodus (Taste zweimal drücken) und zum Auswerfen einer CD (Taste ein drittes Mal drücken)

45 Tasten zum Verändern des Abspieltempos (und damit gleichzeitig der Tonhöhe) in 10 Schritten: die Taste HI/HIGH (zum Erhöhen des Tempos) oder LO/LOW (zum Reduzieren des Tempos) so oft drücken, bis das gewünschte Tempo erreicht ist; zum Zurückkehren auf normales Abspieltempo einmal die Taste NOR drücken.

46 Lautstärkeregler

47 Zifferntasten zur Direktwahl eines Titels Hinweis: Bei Datenträgern mit komprimierten Audiodateien wird mit den Zifferntasten ein Titel im aktuellen Ordner gewählt.

48 Taste zum Abspielen einer Schleife (Wiederholung eines Abschnitts innerhalb eines Titels) erster Tastendruck: Festlegen des Startpunkts des Ab schnitts zweiter Tastendruck: Festlegen des Endpunkts des Ab schnitts: Die Wiedergabe der Schleife startet. dritter Tastendruck: Wiedergabe der Schleife wird beendet.

49 Taste zum Auswerfen einer CD

50 Taste zum Programmieren einer eigenen Titelfolge 📄 Kapitel 7.2.11

51 Taste zur Titelwiedergabe in zufälliger Reihenfolge

52 Taste zum Anwählen der Wiederholfunktionen erster Tastendruck (REPEAT ALL): Wiederholung aller Titel des Datenträgers

nächster Tastendruck (REPEAT FOLDER): Wiederholung aller Titel des aktuellen Ordners (Funktion nur bei Datenträgern mit komprimierten Audiodateien verfügbar) nächster Tastendruck (REPEAT 1): Wiederholung des aktuellen Titels nächster Tastendruck: keine Wiederholfunktion eingeschaltet

53 Taste zum Wechseln in den Stoppmodus (Tas te zweimal drücken)

54 Taste zum Stummschalten des Tons und Aufheben der Stummschaltung

55 Taste zum Be stätigen einer Eingabe über die Zifferntasten (47)

2 Hinweise für den sicheren Ge brauch

Das Gerät entspricht allen erforder lichen Richt linien der EU und ist deshalb mit gekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe am Gerät vor. Durch un sach ge-mäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

Beachten Sie auch unbedingt die folgenden Punkte:

- Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 – 40 °C). - Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

- Nehmen Sie das Gerät nicht in Betrieb bzw. ziehen Sie sofort den Netzstecker aus der Steckdose, wenn:

1. sichtbare Schäden am Gerät oder an der Netzanschlussleitung vorhanden sind,
2. nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
3. Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

- Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an!

- Verwenden Sie zum Reinigen nur ein trockenes weiches Tuch, niemals Chemikalien oder Wasser.

- Lassen Sie defekte Akkus nur von Fachpersonal auswechseln! Es dürfen nur Akkus des gleichen Typs eingesetzt werden.

- Wird das Gerät zweckentfremdet, nicht richtig an geschlossen, falsch bedient oder nicht fach gerecht re pa riert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sachoder Personenschäden übernommen werden.

Verbrauchte Batterien der Fernbedienung und defekte Akkus gehören nicht in den Hausmüll, sondern müssen als Sondermüll entsorgt werden (z. B. beim Fachhändler).

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten und Zubehör

Diese Aktivbox der TXA-1000-Serie ist eine Kom bination aus einem 2-Wege-Lautsprechersystem und einem Klasse-D-Verstärker (170 WMAX). Sie verfügt über vier mischbare Eingänge (2 Mikrofoneingänge, 2 Eingänge für Tonquellen mit Line-Signal pegel wie z. B. CD-Player) sowie zwei Ausgänge, an die sich z. B. eine weitere Aktivbox oder ein Tonaufnahmegerät anschließen lassen. Die Modelle TXA-...CD sind zusätzlich mit einem CD-Player ausgestattet, mit dem sich auch USB-Sticks und SD-Karten ab - spielen lassen.

Jede Aktivbox der TXA-1000-Serie ist mit einem Empfangsmodul ausgestattet, das mit Diversity-Technik* im UHF-Bereich 863,1 – 864,9 MHz (aufge teilt in 16 Kanäle) arbeitet. Als passende Sender eignen sich z. B. die Sender der TXA-800-Serie.

Das Modell TXA-1002CD verfügt zusätzlich über ein zweites Empfangsmodul und ein Sendemodul, die beide ebenfalls in diesem Frequenzbereich arbeiten. Mit dem Sendemodul lässt sich das Audiosignal der Box kabellos wei teren Aktivboxen der TXA-1000-Serie oder der TXA-800-Serie zuführen (Audio-Link-Betrieb).

* Diversity-Technik: Das Sendesignal wird von zwei räumlich ge trennten Antennen empfangen und hinsichtlich der Qualität überprüft. Eine Elektronik schaltet geräuschlos auf die Antenne mit der besten Signalqualität um.

Die Aktivbox kann wahlweise mit 230-V-Netz spannung oder über die internen Blei-Gel-Akkus betrieben werden, die sich mit dem integrierten Lade teil aufladen lassen. Die Box eignet sich damit optimal für den mobilen Einsatz, z. B. für Vorträge oder Verkaufsveranstaltungen. Als Zubehör ist die Umhänge- und Schutztasche TXA-1000BAG er hältlich, in der die Box auch während des Betriebs verbleiben kann.

3.1 Konformität und Zulassung des Sendemoduls des Modells TXA-1002CD

Hiermit erklärt MONACOR INTERNATIONAL, dass sich das Sendemodul des Geräts TXA-1002CD in Übereinstimmung mit den grund legenden An for derungen und den übrigen einschlägigen Bestimmungen der Richtlinie 1995/5/EG befindet. Die Konformi täts er klärung kann im Internet über die Home page von MONACOR INTERNATIONAL abgerufen werden (www.monacor.com). Das Sendemodul ist für den Betrieb in den EU- und EFTA-Staaten allgemein zugelassen und anmelde- und gebührenfrei.

4 Aufstellung/Transport

Die Box kann frei aufgestellt oder über die Stativ hülse auf der Unterseite auf ein Stativ montiert werden.

Für den Transport besitzt die Box einen ausziehbaren Teleskopgriff, der sich in mehreren Positionen einrasten lässt. Um die Arretierung des Griffs zu lösen, die Griffoberseite herunterdrücken und den Griff wie gewünscht herausziehen/ zusammenschieben.

5 Stromversorgung/Akkus aufladen

Soll die Aktivbox über eine Netzsteckdose betrieben werden und/oder sollen die internen Blei-Gel-Akkus aufgeladen werden, das beiliegende Netzkabel an die Netzbuchse (18) anschließen und mit einer Steckdose (230 V\~/50 Hz) verbinden.

Bei Netzanschluss der Aktivbox ist immer die Lade automatik für die Akkus aktiv und die Ladeanzeige CHARGE (4) leuchtet:

rotes Leuchten: Akkus werden aufgeladen grünes Leuchten: Akkus sind voll geladen

Die Box muss zum Laden nicht mit dem Schalter POWER (5) eingeschaltet sein, kann aber während des Ladevorgangs ganz normal benutzt werden.

Durch die Lade-Schutzschaltung können die Akkus nicht überladen werden. Jedoch sollte der Netzstecker nach dem Aufladen aus der Steckdose gezogen werden, wenn das Gerät länger nicht betrieben wird.

Wichtig: Um Beschädigungen der Akkus durch Tiefentladung zu vermeiden und eine Reduzierung ihrer Le bens dauer zu verhindern, beachten Sie bitte folgende Hinweise:

1. Vor der ersten Inbetriebnahme und nach längerer Lagerung die Akkus immer voll aufladen.
2. Blinkt der POWER-Schalter bei Akkubetrieb, sind die Akkus fast entladen und sollten möglichst schnell aufgeladen werden.
3. Die Akkus vor jeder längeren Lagerung sowie mindestens alle 2 Monate während der Lagerzeit voll aufladen.

6 Audioanschlüsse

6.1 Eingänge

Es lassen sich zwei Mikrofone anschließen: Das ers te Mikrofon über einen XLR- oder einen 6,3-mm-Klinkenstecker an die Buchse MIC IN 1 (17), das zweite Mikrofon über einen 6,3-mm-Klin ken stecker an die Buchse MIC IN 2 (16). Beide Mikrofoneingänge sind symmetrisch ausgelegt.

An die Cinch-Buchsen LINE IN (13) und an die 3,5-mm-Klinkenbuchse AUX IN (15) können Audiogeräte mit Line-Signalpegel (z. B. CD- oder DVD-Player, USB/ SD-Card-Player, Tapedeck) an geschlos sen werden. Es lassen sich sowohl Monoals auch Stereo-Geräte anschließen, bei einem Stereo-Eingangssignal werden der linke und der rechte Kanal zu einem Monosignal addiert.

6.2 Ausgänge

An die Ausgänge LINE OUT und AUX OUT (14) können weitere Audiogeräte angeschlossen werden, wie z. B. ein Aufnahmegerät oder eine weitere Aktivbox zur Beschallung. An beiden Ausgängen steht das mit den einzelnen Lautstärkereglern eingestellte Mischsignal der Signalquellen zur Verfügung. Die Klangregler (6) und der Regler MASTER (11) haben keinen Einfluss auf das Ausgangssignal dieser Buchsen.

An jeder Ausgangsbuchse – den zwei Cinch-Buchsen und der 3,5-mm-Klinkenbuchse – liegt ein Mono-Signal an.

7 Bedienung

VORSICHT Stellen Sie die Lautstärke der Box nie sehr hoch ein. Hohe Laut stär ken können auf Dauer das Gehör schä di gen! Das Ohr ge wöhnt sich an hohe Lautstärken und empfindet sie nach ei niger Zeit als nicht mehr so hoch. Da - rum erhöhen Sie eine hohe Laut stärke nach der Ge wöh nung nicht wei ter.

1) Vor dem Einschalten den Regler MAS TER (11) auf „MIN“ drehen,
2) Die Box mit dem Schalter POWER (5) einschalten (Abbildung 1 zeigt den eingeschalteten Zustand). Der Schalter leuchtet im Betrieb. Leuchtet er bei Akkubetrieb gar nicht (Akkus entladen) bzw. blinkt er (Akkus fast entladen), die Akkus aufladen siehe Kapitel 5.
3) Den Regler MASTER für die Gesamtlaut stärke so weit aufdrehen, dass die nachfolgenden Ein-

stellungen gut über die Lautsprecherbox zu hören sind.

4) Die gewünschten Signalquellen einschalten und deren Signale mit den entsprechenden Laut stär - kereglern mischen oder nach Bedarf ein- und ausblenden (die Regler nicht benutzter Signalquellen stets ganz zurückdrehen):

— für jedes Empfangsmodul (1) den Lautstärke-regler (26) siehe auch Kapitel 7.1 zur Bedienung des Empfangsmoduls

— für den CD-Player (2) [nur bei TXA-...CD] den Lautstärkeregler VOLUME (46) siehe auch Kapitel 7.2 zur Bedienung des CD-Players

— für das Gerät am Eingang LINE IN (13) den Lautstärkeregler LINE IN (7)

— für das Gerät am Eingang AUX IN (15) den Lautstärkeregler AUX IN (8)

— für das Mikrofon am Eingang MIC IN 1 (17) den Lautstärkeregler MIC 1 (10)

— für das Mikrofon am Eingang MIC IN 2 (16) den Lautstärkeregler MIC 2 (9)

5) Zur Bedienung des Sendemoduls bei dem Modell TXA-1002CD siehe Kapitel 7.3.

6) Mit dem Tiefenregler BASS und dem Höhenregler TREBLE (6) den Klang und mit dem Regler MASTER (11) die endgültige Lautstärke für die Aktivbox einstellen.

7) Mit der Taste VOICE PRIORITY (12) lässt sich die Mi kro fon-Vorrangsschaltung aktivieren. Ist die Taste gedrückt (LED ON leuchtet), wird bei Durchsagen über ein angeschlossenes Mikrofon oder über ein Funkmikrofon der Lautstärkepegel der laufenden Musik stark abgesenkt. Zum Deaktivieren der Funktion die Taste wieder ausrasten. Hinweis: Die Mikrofon-Vorrangschaltung wirkt sich auch auf das Ausgangssignal der Buchsen LINE OUT und AUX OUT (14) sowie auf das Ausgangssignal des Sendemoduls (bei Modell TXA-1002CD) aus.

8) Nach dem Betrieb den Schalter POWER (5) in die „Aus“-Position stellen. Die Schalterbeleuchtung erlischt.

7.1 Empfangsmodul

1 Empfangsmodul: Modell TXA-1000/-1000CD
2 Empfangsmodule: Modell TXA-1002CD

1) Zum Einschalten des Empfangsmoduls den Ein-/Ausschalter und Lautstärkeregler (26) von der Po sition OFF ("Aus") aufdrehen. Die An zeige A/B (21) leuchtet rot oder grün in Abhängigkeit, welche Empfangsan tenne A oder B zurzeit aktiv ist.

2) Den Sender noch ausgeschaltet lassen. Erst das Empfangsmodul auf einen freien und stö rungsfreien Übertragungs kanal einstellen:

1. Die Taste SET (24) drücken. Die Kanalanzeige im Display (20) blinkt.
2. Solange die Kanalanzeige blinkt (ca. 10 Sek. lang), kann mit den Tasten △ und ▽ (25) der Kanal gewählt werden: Taste △ zur Kanalwahl „aufwärts“, Taste ▽ zur Kanalwahl „abwärts“.
3. Die Kanalwahl mit der Taste SET bestätigen. (Wird die Wahl nicht innerhalb von 10 Sek. mit der Taste SET bestätigt, schaltet das Gerät zurück auf den vorher eingestellten Kanal.)

Leuchtet nach der Kanalwahl bei ausgeschaltetem Sender die Anzeige RX (22), werden Störsignale bzw. Signale anderer Sender auf diesem Kanal empfangen. In diesem Fall das Empfangsmodul auf einen anderen Kanal einstellen.

3) Es ist möglich, sich für den eingestellten Ka nal kurz die Funkfrequenz anzeigen zu lassen: so lange die Taste △ oder ▽ gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an. (Eine Übersicht, welcher Kanal welcher Frequenz zugeordnet ist, finden Sie in Kapitel 8.1.1.)
4) Ist der Sender eingeschaltet und auf den gleichen Kanal wie das Empfangsmodul eingestellt, leuchtet die Anzeige RX (22) und signalisiert damit, dass ein Funk signal empfangen wird. Die

An zeige AF (23) leuchtet, wenn der Sender ein Audiosignal mit ausreichendem Pegel auf der eingestellten Funkfrequenz sendet.

5) Mit dem Regler (26) die gewünschte Lautstärke für das empfangene Audiosignal einstellen.

7.2 CD-Player

nur bei den Modellen TXA-1000CD und TXA-1002CD

Auf dem CD-Player können Standard-Audio-CDs ab gespielt werden, auch selbst gebrannte. Bei wie derbeschreibbaren CDs (CD-RW) kann es je doch je nach CD-Typ, verwendetem CD-Brenner und Brenn programm beim Abspielen zu Problemen kommen. Es lassen sich auch komprimierte Audiodateien ( erstellt mit dem derzeit gän gigsten Kompres sions verfahren) von CDs, USB-Sticks und SD-Karten abspielen.

Der Anti-Shock-Speicher des CD-Players kann kurzzeitige Störungen beim Abtasten einer CD durch Stöße oder Vibra tionen ausgleichen. Er kann jedoch keine anhaltenden, heftigen Erschütterungen ausgleichen. Die Box muss daher bei CD-Betrieb immer stationär betrieben werden, d.h. auf festem, unbeweglichem Un ter grund stehen.

Hinweis zu Tonaussetzern und Lesefehlern

Zigarettenrauch und Staub dringen leicht durch alle Öffnungen des Gerätes und setzen sich auch auf der Optik des Laser-Abtastsystems ab. Sollte dieser Belag zu Lesefehlern und Tonaussetzern führen, muss das Gerät in einer Fachwerkstatt gereinigt werden. Diese Reinigung ist kostenpflichtig, auch während der Garantiezeit!

7.2.1 Fernbedienung

Die Fernbedienung wird mit Batterie geliefert. Vor der ersten Inbetriebnahme die Folie am Batteriehalter auf der Rückseite der Fernbedienung herausziehen.

Beim Betätigen der Fernbedienung diese immer auf den Infrarotsensor (34) des CD-Players richten.

Sollte sie nicht mehr funktionieren oder die Reichweite nachlassen, die Batterie ersetzen:

1) Die Verriegelung des Batteriehalters nach rechts drücken (1. Pfeil in der Abbildung unten) und den Halter gleichzeitig nach unten herausziehen (2. Pfeil).

2) Die alte Batterie herausnehmen und die neue Batterie (3-V-Knopfzelle, Typ CR 2025) einsetzen. Dabei darauf achten, dass der Pluspol der Batterie im Halter nach oben zeigt.
3) Den Halter zurück in die Fernbedienung schieben.

7.2.2 Musikdatenträger abspielen

1) Den Ein-/Ausschalter POWER (35) betätigen.
2) Den/die Musikdatenträger einsetzen.

CD:

Das Display (37) zeigt, wenn sich keine CD im CD-Laufwerk befindet. Die CD mit der Beschriftung nach oben so weit in den CD-Schlitz (36) schieben, bis sie automatisch eingezogen wird. Im Display erscheint, dass nach startet die Wiedergabe der CD.

USB-Stick:

Den USB-Stick in den USB-Anschluss (33) stecken.

SD-Karte (auch MMC-Karte möglich):

Die Karte (abgeschrägte Ecke nach oben und Kontakte nach rechts zeigend siehe Abbildung unten) so weit in den Kartenschlitz (38) schieben, bis sie einrastet.

3) Nach dem Einschalten ist als Abspielmedium das CD-Laufwerk ge wählt. Mit der Taste SD/USB CD (39) am CD-Player oder CD USB/SD (39) auf der Fern bedienung kann auf einen anderen Datenträger umgeschaltet werden: Die Taste so oft drücken, bis der jeweilige Datenträger im Display eingebendet wird (CD, USB-Stick, SD SD-Karte), dann zum Anwählen des Datenträgers die Taste PLAY/PAUSE (43) am CD-Player bzw. die Taste 43) auf der Fernbedienung drücken: die Wiedergabe des ersten Titels auf dem gewählten Datenträger startet.

4) Während des Abspielens ist das Wiedergabesymbol (E) eingeblendet. Mit der Taste PLAY/PAUSE bzw. 🚗 kann zwischen Wie dergabe und Pause gewechselt werden. Im Pausenmodus ist das Pausensymbol (F) eingeblendet.

Das Display zeigt bei Standard-Audio-CDs die Nummer des laufenden Titels (H) bzw. bei Datenträgern mit komprimierten Audiodateien die Nummer des laufenden Titels (H) im aktuellen Ordner (G). Die Zeitangabe (I) zeigt die bereits ver stri che ne Ab spielzeit des Titels (Minuten : Sekunden).

Hinweis: Wird bei Standard-Audio-CDs die Stopp-taste [STOP/EJ (44) oder ■ (53)] einmal gedrückt, wird das Abspielen unterbrochen und das Display zeigt die Gesamttitelanzahl (H) und die Gesamtspiel-zeit (I) an. Nach Drücken der Taste PLAY/ PAUSE bzw. ▶I wird das Abspielen fortgesetzt.

5) Zum An wählen eines anderen Titels bzw. anderen Ordners 📋 siehe Kapitel 7.2.3 bzw. 7.2.4
6) Den gewünschten Lautstärkepegel für den CD-Player mit dem Regler VOLUME (46) einstellen.
7) Nach dem Abspielen schaltet der CD-Player auf Stopp. Um vorzeitig auf Stopp zu schalten, die Taste STOP/EJ (44) am CD-Player oder die Taste ■ (53) auf der Fernbedienung zweimal drücken.
8) Um die CD zu entnehmen, entweder im Stopp-modus die Taste STOP/EJ (44) drücken oder

im Wiederga be-, Pausen- oder Stoppmodus die Taste ▲ (49) drücken: Das Display zeigt OPEN, die CD wird herausgefahren und kann entnommen werden. Sie kann aber auch durch Drü cken der Tas te PLAY/ PAUSE bzw.▶ oder der Tas te ▲ wieder eingefahren werden.

Zum Entnehmen des USB-Sticks, diesen aus dem USB-Anschluss ziehen.

Zum Entnehmen der SD-Karte diese erst durch Hineindrücken in den Schlitz entriegeln. Dann kann sie herausgenommen werden.

Hinweise zur Bedienung

1. Sollte der CD-Player nicht bzw. nicht wie gewünscht auf die Bedienung ansprechen, empfiehlt es sich, ihn über die Taste POWER (35) aus- und wieder einzuschalten.
2. Der Einzug/Auswurf einer CD ist nur möglich, wenn als Abspielmedium das CD-Laufwerk angewählt ist (Be dienschritt 3).
3. Der automatische Einzug/Auswurf der CD darf nicht behindert werden. Manuelles Einschieben bzw. Heraus ziehen der CD während des automatischen Einzugs/Auswurfs kann das CD-Laufwerk beschädigen.

7.2.3 Titel anwählen

Titel vor- oder zurückspringen

Mit den Tasten F.WD und REV (42) am CD-Player bzw. den Tasten ▶▶1 und 1◀◀ (42) auf der Fernbedienung kann auf Titel vor- oder zurückgesprungen werden:

F.WD/▶▶I: Sprung auf den nächsten Titel (nicht über den letzten Titel hinaus)

REV/1: Sprung auf den vorherigen Titel (nicht über den ersten Titel hinaus)

Direktwahl der Titelnummer

Mit den Zifferntasten (47) lässt sich ein Titel durch Eingabe seiner Nummer direkt anwählen; bei mehrstelligen Titelnummern die jeweiligen Ziffern hintereinander drücken. Bei Da tenträgern mit komprimierten Audiodateien wird mit den Zifferntasten der

7.2 CD player

ge wünschte Titel im aktuellen Ordner angewählt (Ordneranwahl Kapitel 7.2.4).

Der CD-Player reagiert mit einer leichten Verzögerung auf die Titelanwahl, da er auf die Eingabe

der nächsten Ziffer „wartet“. Um die Titelanwahl zu be schleunigen, kann nach Eingabe der Titelnummer die Taste ENTER (55) gedrückt werden.

7.2.4 Ordner anwählen

Bei Datenträgern mit komprimierten Audiodateien und mehreren Ordnern kann mit der Taste FOLDER (40) auf den jeweils nächsten Ordner vorgesprungen werden.

Hinweis: Sind auf dem Datenträger keine Ordner angelegt, werden alle Titel vom Player in Ordner Nr. 1 zu sammen gefasst. Sind mehrere Ordner angelegt, werden die Titel in folgender Reihenfolge ab gespielt:

1. alle Titel ohne Ordner auf dem Hauptverzeichnis (angezeigt als Ordner Nr. 1)
2. alle Titel in Ordnern auf dem Hauptverzeichnis
3. alle Titel in Unterordnern usw.

7.2.5 Schneller Vor-/Rücklauf

Mit den Tasten F.F und FB (41) am CD-Player bzw. den Tasten und (41) auf der Fernbedienung kann der schnelle Vor- und Rücklauf gestartet werden. Die jeweilige Taste kurz drücken:

F.F / Schneller Vorlauf

FB / schneller Rücklauf

Ist die gewünschte Stelle erreicht, zur Wiedergabe die Tas te PLAY/PAUSE (43) am CD-Player bzw. die Taste 143 auf der Fernbedienung drücken. Bei Datenträgern mit komprimierten Audiodateien ist ein Vor-/ Rücklauf nur innerhalb eines Titels möglich.

7.2.6 Zufällige Titelfolge

Zum Abspielen der Titel in zufälliger Reihenfolge die Taste RAN (51) drücken, im Display wird SHUFFLE (B) eingeblendet. Mit der Vorwärtstaste F.WD (42) am CD-Player bzw. (42) auf der Fernbedie-

nung kann der jeweils nächste Titel der zu fälligen Titelfolge angewählt werden. Bei Datenträgern mit

komprimierten Audiodateien werden erst alle Titel des aktuellen Ordners in zufälliger Reihenfolge abgespielt, dann die des folgenden Ordners usw.

Um die Shuffle-Funktion auszuschalten, die Taste RAN erneut drücken.

7.2.7 Wiederholfunktionen

Durch mehrmaliges Drücken der Taste REP (52) lassen sich verschiedene Wiederholfunktionen an wählen. Die ge wählte Funktion wird im Display durch die entsprechende Einblen dung (A) angezeigt:

1. Tastendruck (REPEAT ALL):

Wiederholung aller Titel des Datenträgers oder, beim Abspielen einer programmierten Titelfolge (Kapitel 7.2.11), Wiederholung der Titelfolge

nächster Tastendruck (REPEAT FOLDER):

Wiederholung aller Titel des aktuellen Ordners (Funktion nur bei Datenträgern mit komprimierten Audio dateien verfügbar)

nächster Tastendruck (REPEAT 1):

Wiederholung des aktuellen Titels

nächster Tastendruck:

keine Wiederholfunktion eingeschaltet

7.2.8 Schleife abspielen

Ein Abschnitt innerhalb eines Titels lässt sich fortlaufend wiederholen.

1) Ist im laufenden Titel der Anfangspunkt des Abschnitts erreicht, die Taste A – B (48) drücken. Das Display zeigt A →.
2) Ist der Endpunkt des zu wiederholenden Abschnitts erreicht, die Taste erneut drücken. Das Dis play zeigt A→B (J). Der Ab schnitt wird ständig wiederholt.
3) Zum Beenden der Schleife die Taste ein drit tes Mal drücken. Die Einblendung A → B erlischt.

7.2.9 Abspieltempo/Tonhöhe ändern

Mit den PITCH-Tasten (45) lässt sich das Abspieltempo und damit die Tonhöhe verändern.

Taste HI/HIGH: zum Erhöhen das Abspieltempos in 10 Schritten

Taste LO/LOW: zum Absenken das Abspieltempos in 10 Schritten

Die Taste HI/HIGH oder LO/LOW so oft drücken, bis das gewünschte Tempo erreicht ist. Bei jedem Tastendruck zeigt das Display kurz die gewählte Einstellung an, z. B.

PH 05

wenn das Normaltempo um 5 Schritte erhöht wurde

PH-02

wenn das Normaltempo um 2 Schritte reduziert wurde

Um zum normalen Abspieltempo zurückzukehren, einmal die Taste NOR drücken.

7.2.10 Ton stumm schalten

Um den Ton stumm zu schalten, die Taste ☒ (54) drücken. Zum Aufheben der Stummschaltung die Tas te erneut drücken.

7.2.11 Eigene Titelfolge programmieren

Sollen von einem Datenträger nur ausgewählte Titel abgespielt werden, kann eine eigene Titelfolge programmiert werden.

1) Zum Schalten in den Programmiermodus die Taste PROG (50) drücken. Im Display erscheint die Einblendung PRO GRAM (C).
2) Den ersten Titel für die Titelfolge programmieren: — bei Standard-Audio-CDs:
Mit den Zifferntasten (47) den gewünschten Titel wählen und die Wahl mit der Taste ENTER (55) bestätigen. Das Display zeigt die Titelnummer und die zugehörige Speicherplatznummer, z. B. wenn als erster Titel für die Titelfolge der Titel Nr. 8 gewählt wurde:

08:01

— Bei Datenträgern mit komprimierten Audio-dateien:

Mit den Zifferntasten (47) den Ordner anwählen, in dem sich der gewünschte Titel befindet und die Wahl mit der Taste ENTER (55) be - stätigen. Dann mit den Zifferntasten den Titel wählen und die Wahl mit der Taste ENTER bestätigen. Das Display zeigt die Ordnernummer, die Titelnummer und die zugehörige Speicherplatznummer, z. B. wenn als erster Titel für die Titelfolge der Titel Nr. 8 im Ordner Nr. 2 gewählt wurde:

3) Für alle weiteren Titel genauso verfahren, bis die gesamte Titelfolge programmiert ist. Es können max. 20 Titel programmiert werden (die Speicherplatznummer 20 wird nicht mehr angezeigt).
4) Zum Starten der Titelfolge die Taste PLAY/PAUSE (43) am CD-Player bzw. die Taste ▶(43) auf der Fernbedienung drücken. Die Einblendung PROGRAM erlischt. Beim Abspielen der Titelfolge wird MEMORY (D) eingeblendet.
5) Mit den Tasten F.WD/REV (42) am CD-Player bzw. ▶▶▶1/1◀◀ (42) auf der Fernbedienung sen sich die Titel der Titelfolge anwählen.

Mit den Tasten FB/F.F (41) am CD-Player bzw. ▶▶/◀◀ (41) auf der Fernbedienung k innerhalb eines Titels der schnell le Vor-/ Rücklauf aktiviert werden.

6) Mit der Taste REP (52) lassen sich folgen de Wiederholfunktionen einschalten (Kapitel 7.2.7): 1. Tastendruck: „REPEAT ALL“

1. Tastendruck: „REPEAT 1“
2. Tastendruck: Wiederholung ausgeschaltet

7) Nach dem Abspielen der Titelfolge oder bei zweima ligem Drücken der Taste STOP/EJ (44) am CD-Player bzw. der Taste ■(53) auf der Fernbedienung schaltet das Gerät in den Stopp modus.

8) Sollen die Titel wieder in normaler Reihenfolge wiedergegeben werden, die Taste PLAY/PAU SE bzw. 🚫ücken. Die programmierte Titelfolge bleibt gespeichert, angezeigt durch die Einblendung MEMORY (bei Da tenträgern mit komprimierten Audiodateien wird MEMORY je doch nur beim Abspielen der Titelfolge angezeigt).
Soll die Titelfolge erneut abgespielt werden, erst die Taste PROG drücken, dann die Titelfolge mit der Taste PLAY/PAUSE bzw. starten.
9) Zum Löschen der Titelfolge die Taste PROG zweimal drücken.
Die Titelfolge wird auch beim Wechseln auf einen anderen Datenträger, beim Entnehmen des Daten trägers und beim Ausschalten des CD-Players ge löscht.

7.3 Sendemodul

nur bei Modell TXA-1002CD

Werden für die Beschallung mehrere Aktivboxen be nötigt, ist ein kabelloser Audio-Link-Betrieb möglich: Über das Sendemodul einer Aktivbox TXA-1002CD (Hauptgerät) lässt sich das vom Regler MASTER (11) und von den Klangreglern (6) unbeeinflusste Misch signal auf die Empfangsmodule anderer Aktiv -aboxen (Nebengeräte) der TXA-1000-Serie oder der TXA-800-Se rie übertragen.

1) Zum Einschalten des Sendemoduls den Ein-/nn Ausschalter und Lautstärkeregler (32) von der Position OFF („Aus“) aufdrehen.

Die Anzeige TX (28) leuchtet und signa lisiert mit, dass ein Funksignal gesendet wird.

2) An den Empfangsmodulen der Nebengeräte den Übertragungskanal für den Audio-Link-Betrieb ein stellen und das Sendemodul des Hauptgeräts auf den gleichen Kanal ein stellen:

1. Die Taste SET (30) drücken. Die Kanalanzeige im Display (27) blinkt.
2. Solange die Kanalanzeige blinkt (ca. 10 Sek. lang), kann mit den Tasten △ und ▽ (31) der

Kanal gewählt werden: Taste △ zur Kanalwahl „aufwärts“, Taste ∇zur Kanalwahl „abwärts“.

1. Die Kanalwahl mit der Taste SET bestätigen. (Wird die Wahl nicht innerhalb von 10 Sek. mit der Taste SET bestätigt, schaltet das Gerät zurück auf den vorher eingestellten Kanal.)

Wichtig! Bei der Kanalwahl darauf achten, dass das Sendemodul und die Empfangsmodule des Hauptgeräts auf unterschiedliche Kanäle eingestellt sind. Anderenfalls treten Rückkopplungen auf.

3) Es ist möglich, sich für den eingestellten Ka nal kurz die Funkfrequenz anzeigen zu lassen: so lange die Taste △ oder ▽ gedrückt gehalten wird, zeigt das Display statt des Kanals die Frequenz an. (Eine Übersicht, welcher Kanal welcher Frequenz zugeordnet ist, finden Sie in Kapitel 8.1.1.)
4) Die Anzeigen AF LEVEL (29) geben den Pe gel des Audiosignals an, das auf das Sendemodul gegeben wird:

Die gelbe LED leuchtet, wenn das Eingangssignal des Sendemoduls einen bestimmten Mindestpegel erreicht hat.

Die rote LED leuchtet, wenn das Eingangssignal des Sendemoduls den Maximalpegel er reicht hat, bei dem es noch nicht übersteuert wird. Die LED sollte nicht oder nur bei Signalspitzen kurz aufleuchten; leuchtet sie permanent, ist das Signal übersteuert. Die Lautstärke der jeweiligen Signalquelle/n dann entsprechend reduzieren.

5) Mit dem Regler (32) die gewünschte Laut stärke für das gesendete Audiosignal einstellen.

A Verstärkerleistung: ... 170 WMAX/120 WRMS

CH Frequenzbereich: .... 20 – 20 000 Hz

Eingangsempfindlichkeit

MIC IN 1 und 2: ..... 6 mV

LINE IN, AUX IN: ... 150 mV/300 mV (stereo/mono)

Ausgangspegel

MIC IN 1: ..... Kombibuchse XLR/6,3-mm-Klinke, symmetrisch

MIC IN 2: ..... 6,3-mm-Klinkenbuchse, symmetrisch

LINE IN/ OUT: ..... Cinch-Buchsen

AUX IN/ OUT: ..... 3,5-mm-Klinkenbuchsen

Einsatztemperatur: ... 0 - 40 °C

Stromversorgung: .... über die Netzspannung (230 V\~/50 Hz/170 VA) oder die internen Blei-Gel-Akkus (2 x 12 V/4,5 Ah)

Abmessungen : ..... 360 × 580 × 320 mm (B × H × T)

Gewicht

TXA-1000: ..... 17,8 kg

TXA-1000CD: ..... 18 kg

TXA-1002CD: ..... 18,5 kg

8.1 Funkübertragung

Empfangsmodul/e*: .. PLL-Multifrequenz-Empfän ger in Diversity-Technik

Sendemodul**: ..... PLL-Multifrequenz-Sender mit einer Sendeleistung von 10 mW (EIRP)

Reichweite: ..... ca. 30 m

Funkfrequenzbereich: . Tabelle rechts

Audiofrequenzbereich: 70 – 16 000 Hz

* 1 Empfangsmodul: TXA-1000 und TXA-1000CD

2 Empfangsmodule: TXA-1002CD

** nur bei TXA-1002CD

8.1.1 Frequenzen der Kanäle CH 1 – CH 16

CH	Frequenz	CH	Frequenz
1	863,1 MHz	9	863,2 MHz
2	864,1 MHz	10	864,2 MHz
3	863,6 MHz	11	863,7 MHz
4	864,6 MHz	12	864,7 MHz
5	863,3 MHz	13	863,4 MHz
6	864,3 MHz	14	864,4 MHz
7	863,8 MHz	15	863,9 MHz
8	864,8 MHz	16	864,9 MHz

Hinweis für den Betrieb mehrerer Funksysteme der Serie TXA-1000 oder TXA-800

Es lassen sich 5 bis max. 8 Übertragungssysteme, die unterschiedliche Kanäle in diesem Frequenzbereich belegen, gleichzeitig einsetzen. Die Anzahl der Kanäle, die sich parallel nutzen lassen, hängt dabei von dem Abstand zwischen den einzelnen Über tragungs systemen, von möglichen HF-Störquellen und anderen örtlichen Gegebenheiten ab. Bei Einsatz mehrerer Systeme sollten die Kanäle in aufsteigender Reihenfolge belegt (z. B. für 8 Systeme die Kanäle CH1–CH8) und der räumliche Abstand zwischen den Systemen möglichst groß gehalten werden.

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.

8 Technische gegevens 30

8 Technische gegevens

Versterkervermogen: . 170 WMAX/120 WRMS

Frequentiebereik: .... 20 – 20 000 Hz

Ingangsgevoeligheid

MIC IN 1 en 2: ..... 6 mV

Radiofrequentiebereik: 📋 tabel rechts

Audiofrequentiebereik: 70 – 16 000 Hz

* 1 ontvangstmodule: TXA-1000 en TXA-1000CD 2 ontvangstmodules: TXA-1002CD
