| Produkttyp | PA-Mischverstärker (Empfänger) |
| Marke | Monacor |
| Modell | PA704 |
| Gesamtausgangsleistung | 70 W |
| Nennleistung | 35 W |
| Lautsprecher-Ausgangsimpedanz | 4/8 Ω, 70/100 V |
| Anzahl Mikrofoneingänge | 2 (Klinke 6,35 mm) |
| Phono-Eingang | 1 (RCA, für Magnettonabnehmer) |
| AUX-Eingang | 1 (RCA, Line-Pegel) |
| Klangregelung | Bässe (BASS) und Höhen (TREBLE) |
| Mikrofon-Prioritätsfunktion | Ja (an MIC 1 mit Schließerkontakt) |
| Netzstromversorgung | 230 V / 50 Hz |
| Notstromversorgung | 12-24 V DC (Schraubklemmen) |
| Maximale Leistungsaufnahme | 100 VA |
| Sicherung | Sicherungshalter, durch Sicherung gleichen Typs ersetzen |
| Frequenzgang | 100 - 18 000 Hz |
| Signal-Rausch-Abstand | > 55 dB |
| Abmessungen (B × H × T) | 320 × 85 × 230 mm |
| Gewicht | 4,3 kg |
| Betriebstemperatur | 0 - 40 °C |
| Verwendungszweck | Innenräume, kleine PA-Beschallungsanlagen |
| Reinigung | Weiches, trockenes Tuch, ohne Chemikalien |
| Schutz | Schutzabdeckung an Lautsprecherklemmen, nicht ohne betreiben |
Häufig gestellte Fragen - PA704 Monacor
Benutzerfragen zu PA704 Monacor
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Empfänger kostenlos im PDF-Format! Finden Sie Ihr Handbuch PA704 - Monacor und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PA704 von der Marke Monacor.
BEDIENUNGSANLEITUNG PA704 Monacor
ELA-Mischverstärker PA Mixing Amplifier


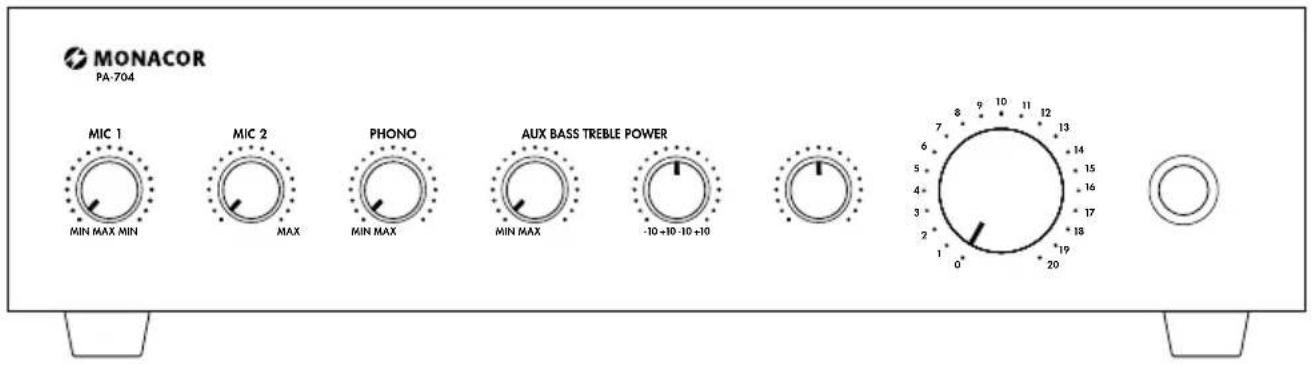

MONACOR PA-704 MIC 1 MIN MAX MIN MIC 2 MAX PHONO MIN MAX AUX BASS TREBLE POWER -10+10 -10+10 7 8 9 10 11 12 13 14 15 16 17 18 19 20PA-704
Bestell-Nr. • Order No. 0179480
CE
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
Deutsch ..... Seite 4

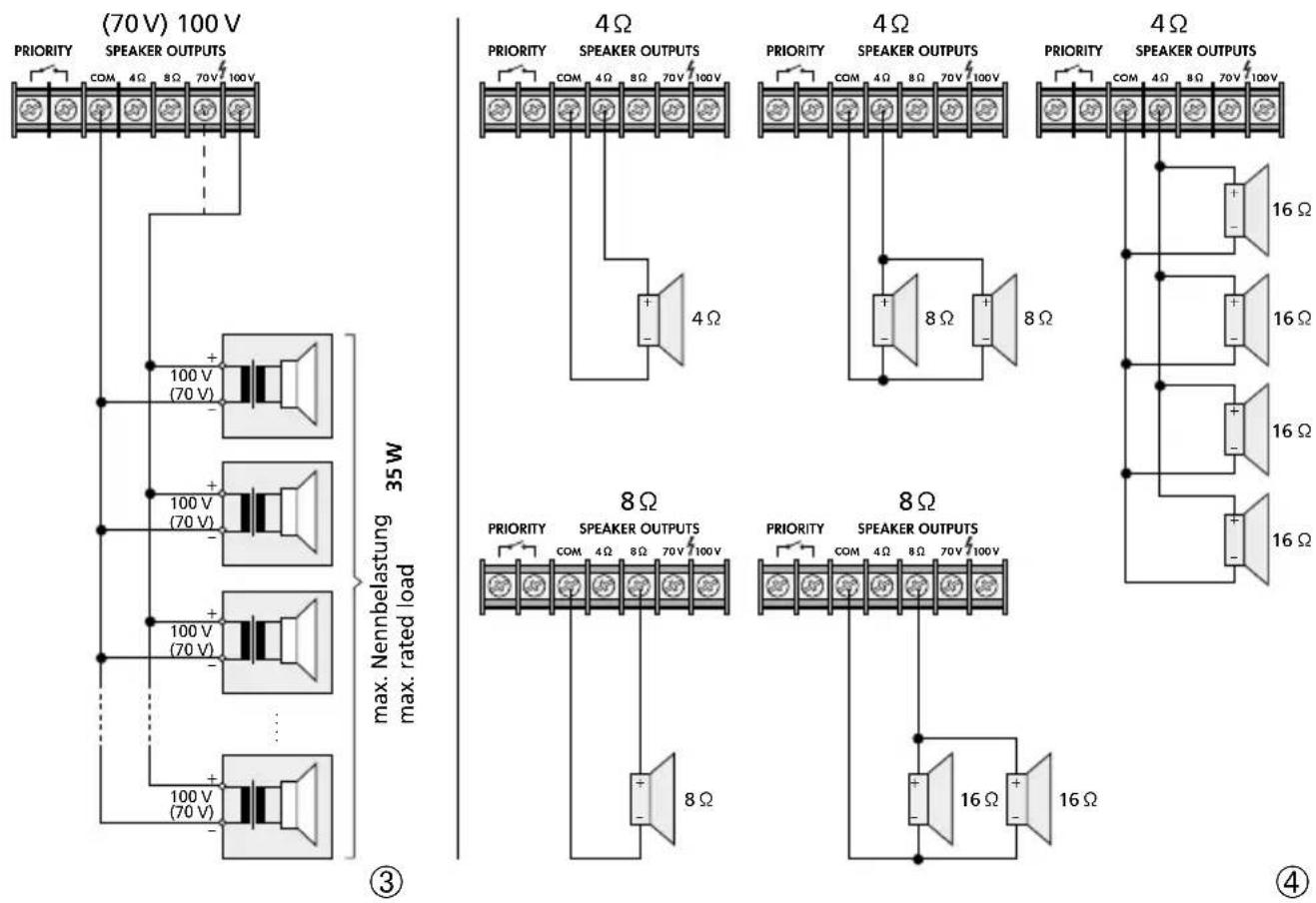

Beispiele für den Anschluss von Lautsprechern • Examples for connecting speakers
Exemples de branchement de haut-parleurs


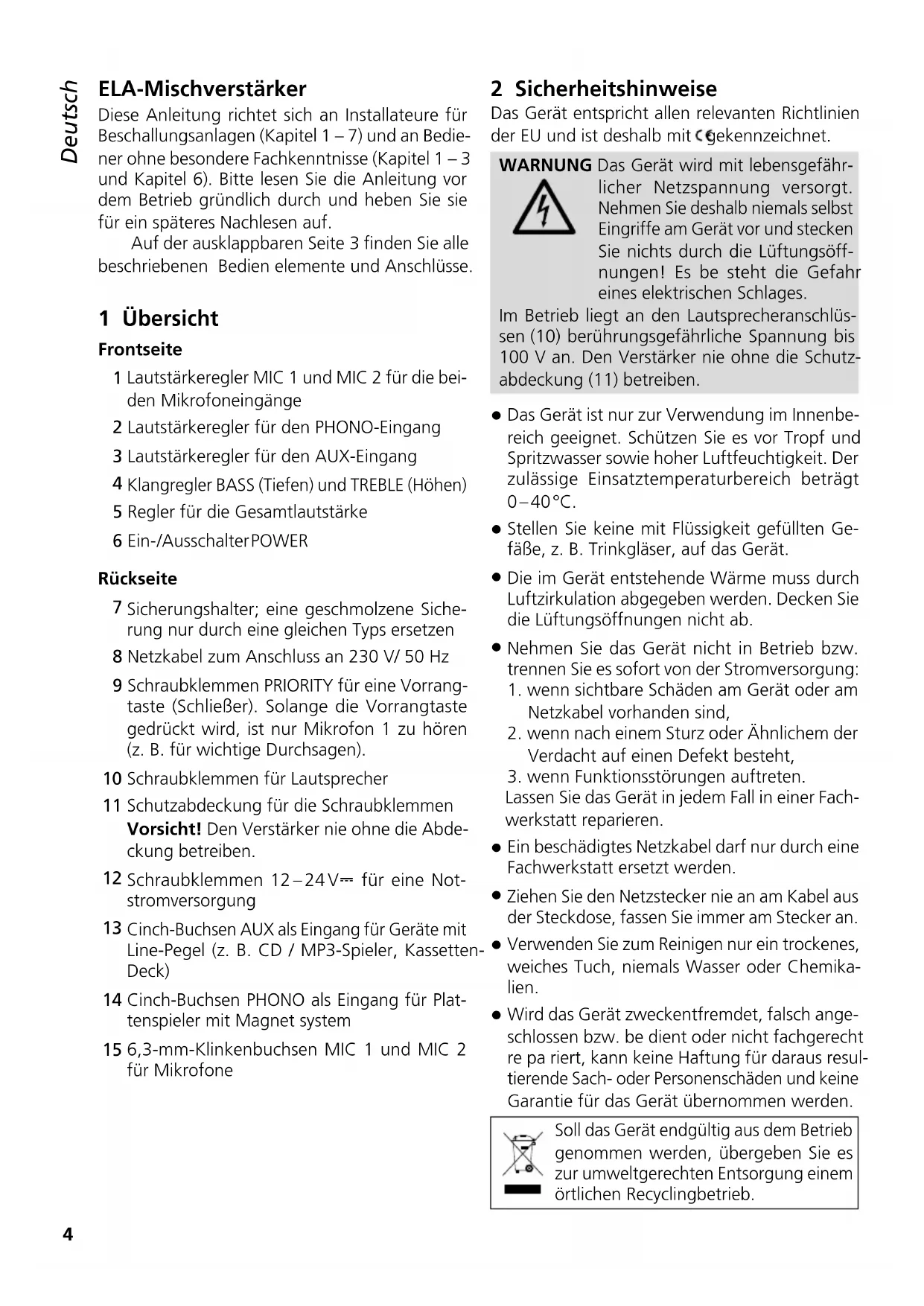

Diese Anleitung richtet sich an Installateure für Beschallungsanlagen (Kapitel 1 – 7) und an Bediener ohne besondere Fachkenntnisse (Kapitel 1 – 3 und Kapitel 6). Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.
Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedien elemente und Anschlüsse.
1 Übersicht
Frontseite
1 Lautstärkeregler MIC 1 und MIC 2 für die beiden Mikrofoneingänge
2 Lautstärkeregler für den PHONO-Eingang
3 Lautstärkeregler für den AUX-Eingang
4 Klangregler BASS (Tiefen) und TREBLE (Höhen)
5 Regler für die Gesamtlautstärke
6 Ein-/AusschalterPOWER
Rückseite
7 Sicherungshalter; eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen
8 Netzkabel zum Anschluss an 230 V/ 50 Hz
9 Schraubklemmen PRIORITY für eine Vorrangtaste (Schließer). Solange die Vorrangtaste gedrückt wird, ist nur Mikrofon 1 zu hören (z. B. für wichtige Durchsagen).
10 Schraubklemmen für Lautsprecher
11 Schutzabdeckung für die Schraubklemmen Vorsicht! Den Verstärker nie ohne die Abdeckung betreiben.
12 Schraubklemmen 12–24V= für eine Notstromversorgung
13 Cinch-Buchsen AUX als Eingang für Geräte mit Line-Pegel (z. B. CD / MP3-Spieler, Kassetten-Deck)
14 Cinch-Buchsen PHONO als Eingang für Plattenspieler mit Magnet system
15 6,3-mm-Klinkenbuchsen MIC 1 und MIC 2 für Mikrofone
2 Sicherheitshinweise
Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit c gekennzeichnet.
WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Lüftungsöffnungen! Es be steht die Gefahr eines elektrischen Schlages.
Im Betrieb liegt an den Lautsprecheranschlüssen (10) berührungsgefährliche Spannung bis 100 V an. Den Verstärker nie ohne die Schutzabdeckung (11) betreiben.
- Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf und Spritzwasser sowie hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
- Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Lüftungsöffnungen nicht ab.
- Nehmen Sie das Gerät nicht in Betrieb bzw. trennen Sie es sofort von der Stromversorgung:
- wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,
- wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
- wenn Funktionsstörungen auftreten. Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
- Ein beschädigtes Netzkabel darf nur durch eine Fachwerkstatt ersetzt werden.
- Ziehen Sie den Netzstecker nie an am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
- Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
- Wird das Gerät zweckentfremdet, falsch angeschlossen bzw. be dient oder nicht fachgerecht re pa riert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Der Verstärker PA-704 mit einer maximalen Ausgangsleistung von 70 W ist für den Einsatz in kleinen ELA-Anlagen konzipiert. Es können entweder 100-V-, 70-V- oder Niederohm-Lautsprecher verwendet werden (siehe Beispiele Seite 3). Zum Anschließen von Audioquellen sind 4 Eingänge vorhanden:
2 Mikrofoneingänge
1 Eingang für Audiogeräte, wie z. B. CD / MP3-Spieler, Radio oder Tapedeck
1 Eingang für Plattenspieler mit Magnetsystem
4 Aufstellmöglichkeiten
Beim Aufstellen ist darauf zu achten, dass die Lüftungsschlitze nicht verdeckt werden und Luft durch das Gerät zur Kühlung zirkulieren kann.
5 Verstärker anschließen
Die Eingänge und die Lautsprecher nur bei ausgeschaltetem Gerät anschließen!
5.1 Eingänge
AUX (13) Anschluss für ein Gerät mit Line-Ausgang, z.B. CD/MP3-Spieler, Kassettendeck oder Plattenspieler mit Keramiksystem
PHONO (14) Anschluss für einen Plattenspieler mit Magnetsystem
MIC 1 und 2 (15) Anschlüsse für niederohmige Mikrofone
5.2 Lautsprecher
Zahlreiche Anschlüsse, z. B. die für die Lautsprecher, befinden sich unter der Schutzabdeckung (11). Zum Anschließen die Abdeckung abschrauben.
WARNUNG

Der Verstärker darf nicht ohne die Schutzabdeckung (11) betrieben werden. Im Betrieb liegen an den Lautsprecheranschlüssen (10) gefährliche Spannungen bis 100 V an. Nach dem Anschließen die Abdeckung wieder festschrauben, damit die Anschlüsse vor Berührung geschützt sind.
Die Anschlussmöglichkeiten für die Lautsprecher sind in Abb. 3 und 4 dargestellt. Je nach Gegebenheit sind sie an die Schraubklemmen (10) anzuschließen. Dabei ist auf die richtige Einzelbzw. Gesamtimpedanz der Lautsprecher und auf die richtige Polung der Lautsprecher zu achten (Plus- und Minusanschlüsse, wie in Abb. 3 und 4 gezeigt). Der Plusanschluss der Lautsprecherkabel ist immer besonders gekennzeichnet.
Achtung! Bei ELA-Lautsprechern mit 70-V- oder 100-V-Audiotransformatoren (Abb. 3) darf die Gesamtbelastung durch die Lautsprecher nicht mehr als 35 W Sinus betragen, sonst wird der Verstärker überlastet. Er kann dann beschädigt werden.
5.3 Vorrangtaste
An die Schraubklemmen PRIORITY (9) kann eine Vorrangtaste (Schließer) angeschlossen werden. Beim Gedrückhalten dieser Vorrangtaste werden die Kanäle MIC 2, PHONO und AUX ausgeblendet und es sind nur Durchsagen über MIC 1 zu hören. Nach dem Loslassen der Vorrangtaste werden die Kanäle MIC 2, PHONO und AUX wieder einge- blendet.
5.4 Stromversorgung
1) Zum Schluss den Verstärker mit dem Netzkabel (8) an eine Steckdose (230 V/50 Hz) anschließen.
2) Soll der Verstärker bei einem eventuellen Netzausfall weiterarbeiten, an die Klemmen 12–24V= (12) eine Notstromeinheit (z.B. PA-24ESP von MONACOR) anschließen.
Hinweis: Liegt die Spannung von der Notstromeinheit an den Anschlüssen 12 – 24 V== an, lässt sich der Verstärker mit dem Schalter POWER (6) nicht ausschalten. Er schaltet bei einem Netzausfall oder im ausgeschalteten Zustand automatisch auf die Notstromversorgung um.
6 Bedienung
1) Vor dem Einschalten den Regler für die Gesamtlautstärke (5) auf Null drehen. Mit dem Schalter POWER (6) den Verstärker einschalten.
2) Den Regler für die Gesamtlautstärke (5) etwas aufdrehen. Mit den Reglern MIC 1, MIC 2 (1), PHONO (2) und AUX (3) die gewünschte Lautstärke untereinander einstellen. Die Regler, an deren Kanäle kein Gerät angeschlossen ist, auf Null drehen.
3) Mit den Reglern (4) BASS (Tiefen) und TREBLE (Höhen) den Klang einstellen sowie mit dem Regler für die Gesamtlautstärke (5) die Lautstärke.
4) Bei Bedarf die Mikrofone mit den Reglern MIC 1 und MIC 2 (1) sowie die Musikquellen mit den Reglern PHONO (2) und AUX (3) ein- und ausblenden.
5) Ist eine Vorrangtaste für Mikrofon MIC 1 angeschlossen, diese für Durchsagen gedrückt halten. Es werden dadurch die Kanäle MIC 2, PHONO und AUX ausgeblendet und es sind nur die Durchsagen zu hören. Nach dem Loslassen der Vorrang taste werden die Kanäle MIC 2, PHONO und AUX wieder eingeblendet.
7 Technische Daten
Ausgangsleistung, gesamt: . 70 W
Nennleistung: 35 W
Klirrfaktor: ....< 1 %
Ausgänge
Lautsprecher: 4/8Ω,70/100V
Eingänge
2 × MIC: ..... 5 mV
1 × PHONO: ..... 5 mV (RIAA)
1 × AUX: ..... 210mV
Frequenzbereich: ..... 100–18000 Hz
Störabstand: .... > 55 dB
Stromversorgung
Netzspannung: ..... 230V/50Hz
Leistungsaufnahme: .... max. 100VA
Notstromversorgung: ... = 12-24V/2,5A
Einsatztemperatur: ..... 0–40°C
Abmessungen (B × H × T): . 320 × 85 × 230 mm
Gewicht: 4,3 kg
Anschlüsse
MIC 1 und 2:....6,3-mm-Klinke
AUX und Phono: ..... CinchL/R
Lautsprecher: .... Schraubklemmen
Änderungen vorbehalten.
