BEDIENUNGSANLEITUNG P09RKNSBARTCOOL LG

température.www.lg.com

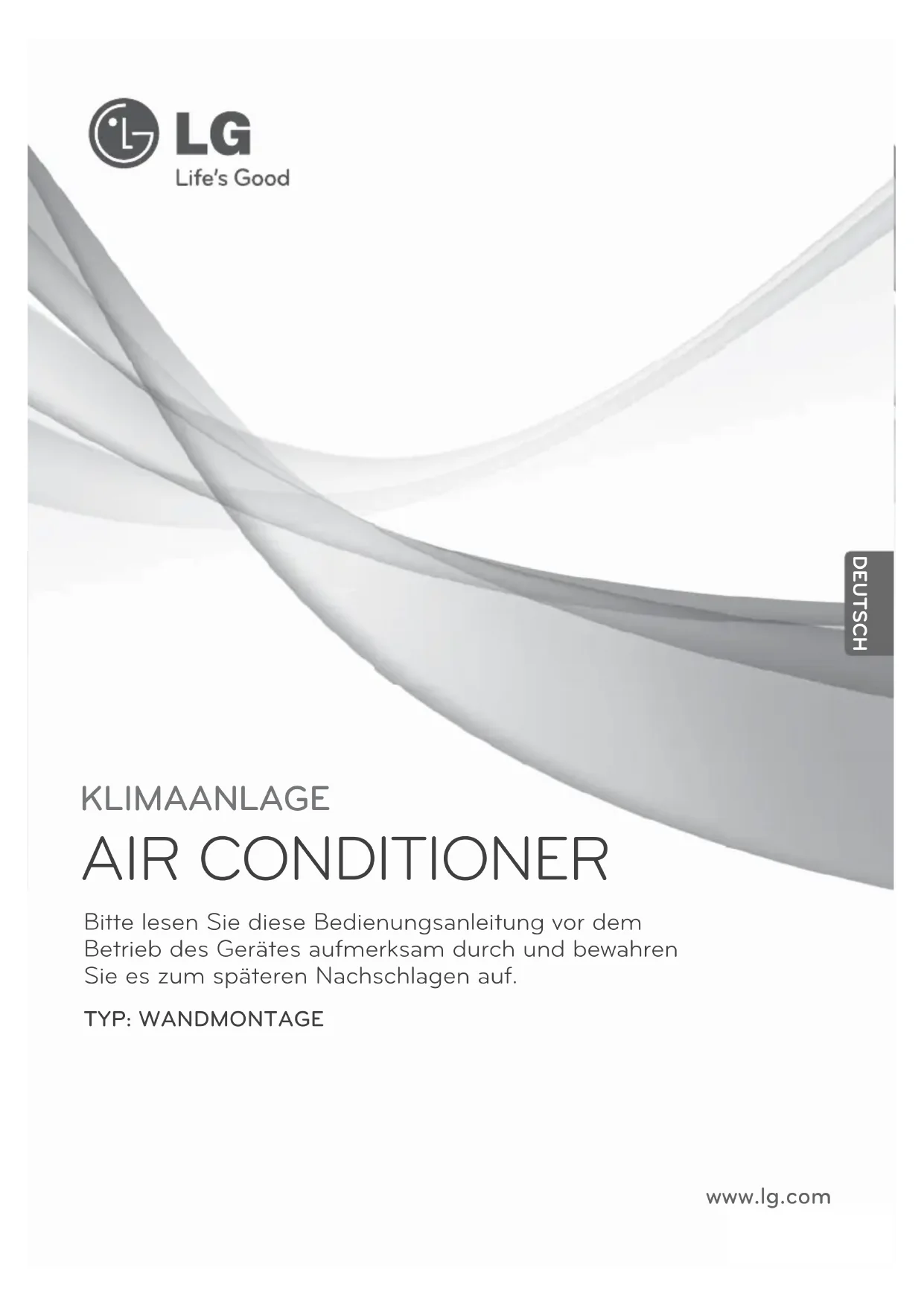

KLIMAANLAGE AIR CONDITIONER Bitte lesen Sie diese Bedienungsanleitung vor dem

Betrieb des Gerätes aufmerksam durch und bewahren

Sie es zum späteren Nachschlagen auf.

TYP: WANDMONTAGE DEUTSCH2

ENERGIESPARTIPPS DEUTSCH ENERGIESPARTIPPS Die folgenden Hinweise helfen Ihnen, den Stromverbrauch des Klimagerätes zu verringern.

Beachten Sie für einen effizienteren Einsatz des Klimagerätes die folgenden Hinweise:

• Innenräume nicht zu stark herunterkühlen. Eine zu kalte Raumluft ist gesundheitsschädlich

und verursacht hohe Stromkosten.

• Direkte Sonneneinstrahlung bei laufendem Klimagerät mithilfe von Rollos oder Gardinen ver-

• Türen und Fenster bei laufendem Klimagerät fest geschlossen halten.

• Die Richtung des vertikalen und horizontalen Luftstroms zur optimalen Zirkulation der Raum-

• Den Lüfter zum schnellen Herunterkühlen oder Aufheizen der Raumluft vorübergehend auf

eine höhere Geschwindigkeit einstellen.

• Zum Durchlüften regelmäßig die Fenster öffnen, da die Qualität der Raumluft bei längerem

Betrieb des Klimagerätes abnimmt.

• Der Luftfilter sollte alle zwei Wochen gereinigt werden. Im Luftfilter angesammelter Staub

und Verunreinigungen können den Luftstrom während der Kühlung/Entfeuchtung blockieren

Heften Sie Ihren Beleg als Nachweis über das Kaufdatum bzw. zur Vorlage im Garantiefall an diese

Seite. Notieren Sie hier die Modell- und Seriennummer des Gerätes:

Diese Nummern finden Sie auf einem Etikett auf der Seite jedes Gerätes.

Kaufdatum:WICHTIGE SICHERHEITSHINWEISE WICHTIGE SICHERHEITSHINWEISE BITTE LESEN SIE VOR INBETRIEBNAHME DES GERÄTES SÄMTLICHE ANLEITUNGEN. Bitte beachten Sie stets die folgenden Vorsichtshinweise, um gefährliche Situationen zu vermei-den und die optimale Leistung des Gerätes zu gewährleisten. ACHTUNG Bei Missachtung der Anweisungen besteht die Gefahr von schweren Verletzungen oder Lebens-gefahr. VORSICHT Bei Missachtung der Anweisungen besteht die Gefahr von leichten Verletzungen oder Schädenam Gerät. ACHTUNG • Bei Montage- oder Reparaturarbeiten, die von nicht ausgebildeten Personen vorgenommen werden, be-steht die Möglichkeit von Gefahren für Sie und andere.• Appliance wird in Übereinstimmung mit den örtlichen Vorschriften installiert werden.• Sollte das Netzkabel beschädigt sein, muss es vom Hersteller, vom Servicebetrieb oder von ausgebilde-tem Fachpersonal durch ein spezielles Kabel ausgetauscht werden.• Die Informationen in dieser Bedienungsanleitung sind ausschließlich für ausgebildete Servicetechnikervorgesehen, die mit den Sicherheitsvorkehrungen vertraut sind und über geeignete Werkzeuge undTestgeräte verfügen.• Bei Nichtbeachtung und Missachtung der Anleitungen in dieser Bedienungsanleitung besteht die Gefahrvon Geräteausfällen, Sachschäden, Verletzungen und/oder Lebensgefahr.• Wenn das Netzkabel ersetzt werden soll, besteht im Austausch der Arbeit nur durch autorisiertes Perso-nal mit nur Original-Ersatzteile durchgeführt werden. Montage • Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klimagerä-tes. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.• Wenden Sie sich Montage und zum Umsetzen des Klimagerätes an einen zugelassenen Servicebetrieb.Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.• Der Netzstecker und die Steckdose müssen immer ordnungsgemäß geerdet sein. Ansonsten bestehtdie Gefahr von Stromschlägen oder Geräteausfällen.• Die Frontblende sowie die Abdeckung des Schaltkastens müssen gut befestigt werden. Ansonsten be-steht Explosions- oder Brandgefahr.• Montieren Sie vor dem Einsatz des Klimagerätes eine separate elektrische Steckdose mit Trennschalter.Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.• Verwenden Sie normale Trennschalter und Sicherungen entsprechend der Nennleistung des Klimagerä-tes. Ansonsten besteht die Gefahr von Stromschlägen oder Geräteausfällen.• Das Netzkabel niemals verändern oder verlängern. Bei Beschädigungen des Netzkabels oder der Isolie-rung muss das Kabel ausgetauscht werden. Ansonsten besteht Brand- oder Stromschlaggefahr.• Das Klimagerät vorsichtig aus der Verpackung entnehmen und montieren. Ansonsten besteht die Gefahrvon schweren Verletzungen oder Geräteausfällen.• Das Klimagerät muss auf einem festen Untergrund montiert werden, so dass es nicht herunterfallenkann. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteausfällen.• Zur Überprüfung auf Leckstellen und zur Entlüftung muss ein nicht brennbares Gas (Stickstoff) zusam-men mit Druckluft verwendet werden. Ansonsten besteht Brand- und Explosionsgefahr. !

WICHTIGE SICHERHEITSHINWEISE DEUTSCH Operation

• Das Klimagerät bei sehr hoher Luftfeuchtigkeit oder bei geöffneten Türen und Fenstern nicht über einen länge-

ren Zeitraum betreiben. Ansonsten besteht die Gefahr von Geräteausfällen.

• Bei laufendem Klimagerät dürfen keine Zugkräfte auf das Netzkabel wirken und das Kabel darf nicht beschädigt

sein. Ansonsten besteht die Gefahr von Bränden, Stromschlägen oder Geräteausfällen.

• Keine Gegenstände auf das Netzkabel stellen. Ansonsten besteht die Gefahr von Stromschlägen oder Gerä-

• Das Gerät niemals durch Einstecken oder Ziehen des Netzsteckers ein- bzw. ausschalten. Ansonsten besteht

Brand- oder Stromschlaggefahr.

• Das Klimagerät niemals mit nassen Händen berühren, bedienen oder reparieren. Ansonsten besteht die Gefahr

von Stromschlägen oder Geräteausfällen.

• Das Netzkabel nicht in der Nähe von Heizgeräten oder sonstigen Wärmequellen verlegen. Ansonsten besteht

die Gefahr von Bränden, Stromschlägen oder Geräteausfällen.

• Es darf kein Wasser in das Klimagerät eindringen. Es besteht Explosions- oder Brandgefahr.

• Keine brennbaren Stoffe wie Benzin, Benzol oder Verdünner in der Nähe des Klimagerätes lagern. Es besteht

Explosions- oder Brandgefahr.

• Das Klimagerät nicht ohne ausreichende Belüftung über einen längeren Zeitraum in kleineren Räumen verwen-

den. Der Raum sollte regelmäßig belüftet werden. Ansonsten besteht Explosions- oder Brandgefahr.

• Ein Raum sollte bei ausgetretenem Gas gut gelüftet werden, bevor das Klimagerät weiter genutzt wird. Anson-

sten besteht Explosions- oder Brandgefahr.

• Bei ungewöhnlichen Geräuschen, Gerüchen oder Rauchentwicklung sofort den Netzstecker abziehen. Anson-

sten besteht Explosions- oder Brandgefahr.

• Halten Sie das Gerät an und schließen Sie bei Gewitter oder Unwettern die Fenster. Falls möglich, nehmen Sie

das Gerät vom Fenster, bevor ein Unwetter beginnt.

• Falls das Gerät mit Wasser in Berührung gekommen ist, verständigen einem zugelassenen Servicebetrieb.

Ansonsten besteht Explosions- oder Brandgefahr.

• Es darf kein Wasser in das Gerät eindringen.

• Sorgen Sie bei gleichzeitigem Einsatz des Klimagerätes mit einem Heizgerät für eine ausreichende Belüftung

des Raumes. Ansonsten besteht die Gefahr von Bränden, schweren Verletzungen oder Geräteausfällen.

• Vor der Reinigung oder Reparatur des Klimagerätes stets die Hauptstromversorgung trennen und den Netz-

stecker ziehen. Ansonsten besteht Lebensgefahr, die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Falls das Klimagerät über einen längeren Zeitraum nicht genutzt wird, ziehen Sie den Netzstecker. Ansonsten

besteht die Gefahr von Geräteausfällen.

• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfällen.

• Bitte wenden Sie sich zur Reinigung des Innenbereichs an einen zugelassenen Servicebetrieb oder

an den Händler. Verwenden Sie keine starken Reiniger, die zu Korrosion oder Schäden am Gerät

führen könnten. Bei Verwendung starker Reiniger besteht zudem die Gefahr von Geräteausfällen,

Bränden oder Stromschlägen.

• Dieses Gerät sollte nicht durch Personen (einschließlich Kindern) mit verminderten physikalischen,

sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und Sachkenntnis bedient

werden, es sei unter Aufsicht oder Anleitung zur sachgerechten Bedienung durch eine für die Si-

cherheit verantwortliche Person.

• Kinder sollten beaufsichtigt werden, um zu gewährleisten, dass das Gerät nicht zum Spielen ver-

wendet wird.WICHTIGE SICHERHEITSHINWEISE VORSICHT Montage

• Überprüfen Sie das Klimagerät nach Montage- oder Reparaturarbeiten auf Kältemittellecks. Ansonsten besteht

die Gefahr von Geräteausfällen.

• Der Ablassschlauch muss für einen störungsfreien Abfluss des Kondenswassers ordnungsgemäßen installiert

werden. Ansonsten besteht die Gefahr von Geräteausfällen.

• Das Gerät muss immer waagerecht montiert werden.

• Das Gerät so montieren, dass umliegende Nachbarn nicht durch Betriebsgeräusche oder Abluft des Außengerä-

tes belästigt werden. So vermeiden Sie Streitfälle mit der Nachbarschaft.

• Zum Transport des Gerätes sind mindestens zwei Personen bzw. ein Gabelstapler erforderlich. Ansonsten be-

steht die Gefahr von schweren Verletzungen.

• Das Klimagerät nicht an einem Ort mit direktem Seewind montieren (salzhaltige Luft). Ansonsten besteht die

Gefahr von Geräteausfällen.

• Personen, Tiere oder Pflanzen sollten sich nicht direkt im Kalt- oder Warmluftstrom des Klimagerätes aufhalten.

Ansonsten besteht die Gefahr von schweren Verletzungen.

• Das Gerät nicht für besondere Zwecke verwenden, z. B. zur Kühlung von Lebensmitteln oder Kunstgegenstän-

den. Bei diesem Gerät handelt es sich um ein Haushalts-Klimagerät und nicht um ein Präzisions-Kühlsystem.

Ansonsten besteht Lebens-, Brand- oder Stromschlaggefahr.

• Lufteinlass und -auslass dürfen nicht verdeckt werden. Ansonsten besteht Explosionsgefahr oder die Gefahr

von Geräteausfällen.

• Keine starken Reinigungsmittel, Lösungen oder Spritzwasser zur Reinigung des Klimagerätes verwenden.Ver-

wenden Sie ein weiches Tuch. Ansonsten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Beim Herausnehmen des Luftfilters keine Metallteile am Gerät berühren. Ansonsten besteht die Gefahr von

schweren Verletzungen oder Geräteausfällen.

• Keine Gegenstände auf das Klimagerät stellen. Ansonsten besteht die Gefahr von Geräteausfällen.

• Den Filter nach der Reinigung immer fest einsetzen. Er sollte bei Bedarf alle zwei Wochen oder häufiger gerei-

• Bei angeschlossenem Klimagerät niemals die Hand oder andere Gegenstände in den Lufteinlass oder -auslass

einführen. Ansonsten besteht die Gefahr von Stromschlägen.

• Das Abwasser des Klimagerätes niemals trinken. Ansonsten besteht die Gefahr von schweren Gesundheits-

• Benutzen Sie zur Reinigung, Wartung oder Reparatur des Klimagerätes ggf. einen Tritt oder eine Leiter. Anson-

sten besteht die Gefahr von schweren Verletzungen oder Geräteausfällen.

• Keine unterschiedlichen Typen oder gebrauchte und neue Batterien zusammen in die Fernbedienung einlegen.

Ansonsten besteht die Gefahr von Geräteausfällen.

• Batterien nicht wieder aufladen oder auseinandernehmen. Ansonsten besteht Explosions- oder Brandgefahr

oder die Gefahr von schweren Verletzungen.

• Die Fernbedienung bei einer ausgelaufenen Batterie nicht weiter verwenden. Auf die Haut oder Kleidung ge-

langte Batterieflüssigkeit gründlich mit Wasser abspülen. Ansonsten besteht die Gefahr von schweren Verlet-

• Bei Verschlucken der Batterieflüssigkeit den Mund gründlich mit Wasser ausspülen und unverzüglich einen Arzt

aufsuchen. Ansonsten besteht die Gefahr von schweren Gesundheitsschäden.

Die folgende Tabelle zeigt die zulässigen Temperaturbereiche für den Betrieb des Klimagerätes.

Modus Innentemperatur Außentemperatur

Kühlung 18°C~32°C -10°C~48°C Heizung 16°C~30°C -10°C~24°CINHALTSVERZEICHNIS

3 WICHTIGE SICHERHEITS-

8 Umgang mit der Fernbedienung

9 - Einlegen der Batterien

9 - Montage der Fernbedienungshalterung

11 Raumluft umwälzen

11 Lüftergeschwindigkeit einstellen

11 Luftstromrichtung einstellen

11 - Uhrzeit einstellen

12 - Klimagerät zu einer programmierten

Uhrzeit automatisch einschalten

12 - Klimagerät zu einer programmierten

Uhrzeit automatisch ausschalten

12 - Timer-Einstellung löschen

12 - Ruhemodus einstellen

13 ERWEITERTE FUNKTIO-

13 Raumtemperatur schnell ändern

13 Reinigung der Raumluft

13 - Automatischer Reinigungsbetrieb

14 Automatischer Wechselbetrieb

15 Helligkeit der Anzeige

15 Bedienung des Klimagerätes ohne Fern-

16 Automatischer Neustart des Klimagerä-

18 Reinigung des Luftfilters

18 Reinigen der 3M Mikro-Schutzfilter

19 Selbstdiagnosefunktion

19 Bevor Sie den Kundendienst verständi-

BetriebsanzeigeSignalempfängerEin/Aus-TasteLufteinlassLuftfilterVordergitterVertikale LuftklappeLuftauslassHorizontaleFlügel3M Mikro-Schutzfilter Lufteinlaßöffnungen

Kühlflüssigkeitsleitung

! Anzahl und Position der Betriebsanzeigen können je nach Modell des Klimagerätes variieren. DEUTSCH

VOR DEM BETRIEB VOR DEM BETRIEB Komponenten

Komponenten * Die Funktion kann nach einer Art Modus verändert werden.* Die Funktion kann nach einer Art Modus verändert werden.Umgang mit der FernbedienungSie haben die Möglichkeit, das Klimagerät bequem über die Fernbedienung zu bedienen. Unter der Klappe der Fernbedienung befinden sich weitere Tasten für die Zusatzfunktionen.Kabellose Fernbedienung AnzeigefensterTastenfeld * Bestimmte Funktionen sind nicht für alle Modelle möglich.VOR DEM BETRIEB 8 DEUTSCHTasten- feld Anzeige-fensterBeschreibung /

4 Lüftertaste: Belüftung der Raumluft ohneÄnderung der Lufttemperatur. l Taste für automatischen Ruhemodus*: Auto-matischen Betrieb im Ruhemodus aktivieren. _ Tasten zur Temperatureinstellung: Einstel-len der Raumtemperatur im Kühlungs- bzw.Heizbetrieb. |

- Netzschalter: Gerät ein- und ausschalten. g

L Taste für Lüftergeschwindigkeit Innengerät:Einstellen der Lüftergeschwindigkeit. f

AC DB Betriebswahltaste*: Auswahl des Betriebs-modus.Kühlungsbetrieb ( A ) / Automatikbetrieboder Automatischer Wechselbetrieb ( C

) / Entfeuchtungsbetrieb ( D ) / Heizbetrieb ( B

M Taste Schnellkühlen/Schnellheizen*: Raum-temperatur vorübergehend erwärmen bzw.herunterkühlen. i

: Taste für Luftstromrichtung: Einstellen dervertikalen und horizontalen Luftstromrich-tung. k

S Taste für Temperaturanzeige: Anzeige derRaumtemperatur. Halten Sie diese Taste 5Sekunden lang gedrückt, um zwischen °Cund °F umzuschalten. mn Taste Timer: Einstellen der aktuellen Uhrzeitund der Start- und Endzeit.

C B H I J J Navigations- und Funktionstaste*: Einstellen derUhrzeit und Aufrufen von Sonderfunktionen. I LEISER Betrieb/ J Stromsparbetrieb/ J

: Automatische Reinigung Der Leise Betrieb undder Stromsparbetrieb können nicht zur gleichenZeit aktiviert werden p

- Taste Set/Clear: Funktionen aktivieren unddeaktivieren. r

- Reset-Taste: Einstellungen des Klimagerä-tes zurücksetzen. \ Taste LIGHT: Einstellen der Helligkeit derAnzeige des Innengerätes.Einlegen der Batterien

Legen Sie vor der Nutzung der Fernbedienung

die Batterien ein. Es kann nur der Batterietyp

AAA (1,5 V) verwendet werden.

1 Nehmen Sie die Batterieklappe ab.

2 Legen Sie die neuen Batterien ein + und -

beachten Sie die richtige Polung der Batte-

3 Bringen Sie die Batterieklappe wieder an.

Montage der Fernbedienungshalte-

Zum Schutz der Fernbedienung sollte die Hal-

terung an einem Ort ohne direkte Sonnenein-

strahlung montiert werden.

1 Wählen Sie einen sicheren und leicht zu-

2 Ziehen Sie die Schutzfolie auf der Rück-

seite der Halterung ab und kleben Sie die

Halterung an die Wand.

3 Befestigen Sie dann die Halterung mit den

4 Schieben Sie die Fernbedienung in die Hal-

Richten Sie die Fernbedienung auf den Signal-

empfänger an der Unterseite des Klimagerä-

Falls die Anzeige der Fernbedienung

schwächer wird, tauschen Sie die Batte-

rien gegen neue aus.

• Mit dieser Fernbedienung werden u. U.

auch andere elektronische Geräte ange-

sprochen. Richten Sie die Fernbedie-

nung immer auf den Signalempfänger

• Für eine störungsfreie Übertragung soll-

ten Signalsender und -empfänger regel-

mäßig mit einem weichen Tuch

VOR DEM BETRIEBRaum kühlen

1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Kühlungsbe- triebs mehrmals die Taste f .- Daraufhin erscheint das Symbol A im An-zeigefenster. 3 Stellen Sie mit den Tasten

die gewünschte Temperatur ein.- Die Temperatur kann von 18°C bis 30°Ceingestellt werden. Raum Heizung

1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Heizungsbe- triebs mehrmals die Taste f .- Daraufhin erscheint das Symbol B im An-zeigefenster. 3 Stellen Sie mit den Tasten

die gewünschte Temperatur ein.- Die Temperatur kann von 16°C bis -30°Ceingestellt werden. Entfeuchtung

(Entfeuchtungsbetrieb) In dieser Betriebsart wird bei hoher Luftfeuch-tigkeit oder bei regnerischem Wetter über-schüssige Feuchtigkeit in der Raumluftentfernt, um Schimmelbildung vorzubeugen.In dieser Betriebsart werden die Raumtempe-ratur und die Lüftergeschwindigkeit automa-tisch eingestellt, um eine optimaleLuftfeuchtigkeit zu erreichen. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie zur Auswahl des Entfeuch- tungsbetriebs mehrmals die Taste f.- Daraufhin erscheint das Symbol D im An- zeigefenster. HINWEIS

! Für Geräte, die nur zur Kühlung dienen, istdiese Funktion nicht möglich. HINWEIS

! • Die Raumtemperatur wird in dieser Be-triebsart automatisch geregelt und kannnicht manuell eingestellt werden.Zudem wird die aktuelle Raumtempera-tur im Anzeigefenster nicht angezeigt.GRUNDFUNKTIONEN 10

DEUTSCH GRUNDFUNKTIONENRaumluft umwälzen

(Luftzirkulationsbetrieb)

In dieser Betriebsart wird die Raumluft ohne

eine Änderung der Raumtemperatur umge-

wälzt.Im Luftumwälzbetrieb leuchtet die An-

zeige für die Kühlung.

1 Drücken Sie auf die Taste |, um das

Gerät einzuschalten.

2 Drücken Sie zur Auswahl des Luftzirkulati-

onsbetriebs mehrmals die Taste /.

- Daraufhin erscheint das Symbol E im An-

3 Drücken Sie auf die Taste g, um die Lüf-

tergeschwindigkeit einzustellen.

Lüftergeschwindigkeit einstel-

1 Drücken Sie zur Einstellung der Lüfterge-

schwindigkeit mehrmals die Taste g.

- Wählen Sie R für einen natürlichen Luft-

Die Lüftergeschwindigkeit wird sodann

automatisch eingestellt.

Luftstromrichtung einstellen

1 Um die Richtung des horizontalen Luft-

stroms zu ändern, drücken Sie mehrmals

die Taste i und wählen Sie die ge-

wünschte Luftstromrichtung.

, um die Richtung des Luft-

stroms automatisch einstellen zu lassen.

Die Timer-Funktion hilft beim Energie sparen

und sorgt für einen effizienteren Betrieb des

1 Halten Sie die Taste p mindestens drei

Sekunden lang gedrückt.

- Daraufhin blinkt das AM/PM Symbol im

unteren Bereich der Anzeige.

• Die vertikale Luftstromrichtung kann bei

bestimmten Modellen u. U. nicht geän-

• Bei wahllosem Verstellen des Luftumlei-

ters besteht die Gefahr von Geräteaus-

• Bei einem Neustart des Klimagerätes

wird die zuvor eingestellte Luftstrom-

richtung wiederhergestellt, so dass die

Position des Luftumleiters u. U. nicht

mit dem auf der Fernbedienung ange-

zeigten Symbol übereinstimmt. Stellen

Sie in diesem Fall mit den Tasten i die

Luftstromrichtung erneut ein.

GRUNDFUNKTIONEN2 Stellen Sie mit den Tasten

die gewünschten Minuten ein.

3 Drücken Sie zum Beenden der Einstellun-

Klimagerät zu einer programmierten

Uhrzeit automatisch einschalten

1 Drücken Sie die Taste m.

- Daraufhin blinkt das folgende Symbol im

unteren Bereich der Anzeige.

2 Stellen Sie mit den Tasten

die gewünschten Minuten ein.

3 Drücken Sie zum Beenden der Einstellun-

Klimagerät zu einer programmierten

Uhrzeit automatisch ausschalten

1 Drücken Sie die Taste n.

- Daraufhin blinkt das folgende Symbol im

unteren Bereich der Anzeige.

2 Stellen Sie mit den Tasten

die gewünschten Minuten ein.

3 Drücken Sie zum Beenden der Einstellun-

Timer-Einstellung löschen

1 Wählen Sie mit den Tasten m und n die

zu löschende Timer-Einstellung.

2 Drücken Sie auf die Taste p.

- Um alle Timer-Einstellungen zu löschen,

drücken Sie die Taste

Ruhemodus einstellen

Der Ruhemodus dient zum automatischen

Ausschalten des Klimagerätes während der

1 Drücken Sie auf die Taste |, um das

Gerät einzuschalten.

4 Stellen Sie mit den Tasten

die gewünschten Stunden ein (bis zu 7

5 Drücken Sie zum Beenden der Einstellun-

- Im Ruhemodus erscheint das Symbol

In den Betriebsarten Kühlung und Ent-

feuchtung wird die Temperatur nach 30

Minuten um 1°C, und nach weiteren 30

Minuten erneut um 1°C erhöht, um eine

angenehme Nachtruhe zu gewährleisten.

Die aktuell eingestellte Temperatur wird

dabei um bis zu 2°C erhöht.

DEUTSCHDas Klimagerät besitzt zahlreiche zusätzlicheerweiterte Funktionen. Raumtemperatur schnell än-

(Schnellkühl-/Schnellheizbetrieb) Diese Betriebsart ermöglicht das schnelle Her-unterkühlen der Raumluft im Sommer bzw.das schnelle Aufheizen im Winter. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie auf die Taste h. - Im Schnellkühlungsbetrieb erfolgt 30 Mi-nuten lang eine starke Belüftung bei einerTemperatur von 18°C.- Im Schnellheizbetrieb erfolgt 30 Minutenlang eine starke Belüftung bei einer Tem-peratur von 30°C. Reinigung der Raumluft

Automatischer Reinigungsbetrieb In den Betriebsarten Kühlung und Entfeuch-tung sammelt sich Feuchtigkeit im Innengerätan. Diese Feuchtigkeit wird mithilfe der auto-matischen Reinigungsfunktion beseitigt. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie auf die Taste

. - Daraufhin erscheint das Symbol J im Anzeigefenster.- Beim Ausschalten des Gerätes wird derLüfter 30 Minuten lang betrieben, wobeidas Innengerät gereinigt wird. HINWEIS

! • In den Betriebsarten Luftzirkulation, Au-tomatik oder Automatischer Wechselbe-trieb ist diese Funktion nicht möglich.• Diese Funktion ist bei bestimmten Mo-dellen nicht möglich. DEUTSCH

13 ERWEITERTE FUNKTIONEN HINWEIS

! Bestimmte Tasten können während derautomatischen Reinigungsfunktion nichtgenutzt werden. ERWEITERTE FUNKTIONENGeräten, die nur zur Kühlung dienen

(Künstliche Intelligenz) In dieser Betriebsart werden Temperatur und Lüf-tergeschwindigkeit von der elektronischen Steue-rung je nach herrschender Raumtemperaturautomatisch eingestellt. 1 Drücken Sie auf die Taste

| , um das Gerät ein-zuschalten. 2 Drücken Sie zur Auswahl des Automatikbetriebs mehrmals die Taste f .repeatedly 3 Falls die Temperatur höher bzw. geringer als die gewünschte Temperatur ist, drücken Sie dieTaste E

F , um die gewünschte Be-triebskennung auszuwählen. Automatischer Wechselbetrieb In dieser Betriebsart wird der Betriebsmodus auto-matisch gewechselt, um die eingestellte Tempera-tur bei ±2°C zu halten. 1 Drücken Sie auf die Taste

| , um das Gerät ein-zuschalten. 2 Drücken Sie zur Auswahl des Automatischer Wechselbetriebmehrmals die Taste f

. - Daraufhin erscheint das Symbol C im Anzei-gefenster. 3 Drücken Sie auf die Taste

die gewünschte Temperatur ein.- Die Temperatur kann von 18°C bis 30°C einge-stellt werden. 4 Drücken Sie zur Einstellung der Lüftergeschwin- digkeit mehrmals die Taste g

. ERWEITERTE FUNKTIONEN 14

! Diese Funktion ist bei bestimmten Model-len nicht möglich. HINWEIS

! • In dieser Betriebsart kann die Lüfterge-schwindigkeit nicht geändert werden, derLuftumleiter wird jedoch automatisch ge-dreht.• Diese Funktion ist bei bestimmten Modellennicht möglich. KennungBeschreibung 2

-2 KühlenEtwas kühlenRaumtemperatur haltenEtwas heizenHeizen

Leiser Betrieb In dieser Betriebsart wird die Geräuschentwicklungder Außengeräte verringert, sodass mögliche Strei-tigkeiten mit Nachbarn vermieden werden können. Der Schalldruck des Außengerätes im Kühlungs-und Heizbetrieb liegt 3dB unterhalb des Nenn-Geräuschpegels. 1 Drücken Sie auf die Taste

| , um das Gerät ein-zuschalten. 2 Drücken Sie auf die Taste

. - Daraufhin erscheint das Symbol I im Anzei- gefenster. HINWEIS

! • Setting available only under operation-ON Si-lent Mode and E/Control are not available atthe same time. If E/Control is pressed underSilent Mode, Silent Mode is released andE/Control works.• Im leisen Betrieb des Außengerätes kann dieGesamtleistung geringer sein. • In Air Circulation, Luftfeuchtigkeit-Moduskann diese Funktion nicht verwendet werden.Der leise Betrieb ist nur bei folgenden Temperatu-reinstellungen möglich - Temperaturbereich zur Kühlung: Innen 18°C (64°F)~ 30°C (86°F), Außen 18°C (64°F) ~ 43°C (109°F).- Temperaturbereich zur Heizung: Innen 16°C (60°F)~ 30°C (86°F), Außen 6°C (43°F) ~ 24°C (75°F).Helligkeit der Anzeige Sie haben die Möglichkeit, die Helligkeit derAnzeige des Innengerätes zu ändern. 1 Drücken Sie mehrmals die Taste

um die Helligkeit auf den gewünschten Werteinzustellen. Bedienung des Klimagerätes

ohne Fernbedienung Über den Netzschalter des Innengerätes kanndas Klimagerät auch ohne Fernbedienung be-dient werden. Die Lüftergeschwindigkeit istjedoch zu hoch eingestellt. 1 Öffnen Sie die Frontblende. - Heben Sie die Blende an beiden Seitenetwas an.* Die Funktion kann nach einer Art Modusverändert werden. 2 Drücken Sie die On / Off-Taste. * Die Funktion kann nach einer Art Modusverändert werden. DEUTSCH

15 ERWEITERTE FUNKTIONEN HINWEIS

! Diese Funktion ist bei bestimmten Model-len nicht möglich.

ON/OFF Stromsparbetrieb Dient zum energiesparenden Betrieb des Gerätes.(Einstellung nur möglich im Luftkühlungsbetrieb)Stufe1 : Der Stromverbrauch im Kühlungsbe-trieb wurde um 25% im Vergleich zur Nennlei-stung gesenkt.Stufe2 : Der Stromverbrauch im Kühlungsbe-trieb wurde um 50% im Vergleich zur Nennlei-stung gesenkt. 1 Drücken Sie auf die Taste |, um das Gerät einzuschalten. 2 Drücken Sie auf die Taste

. - Daraufhin erscheint das Symbol J im Anzeigefenster.Der Stromsparbetrieb ist nur bei folgenden Tempe-ratureinstellungen moglich- Temperaturbereich zur Kuhlung: Innen 18°C (64°F)~ 30°C (86°F), Außen 21°C (69.8°F) ~ 32°C(89.6°F)- Temperaturbereich zur Heizung: Innen 16°C (60°F)~ 30°C (86°F), Außen 6°C (43°F) ~ 24°C (75°F). HINWEIS

! • Im Kühlbetrieb kann diese Funktion ver-wendet werden.• Bei jedem Drücken der Taste E/Controlauf der kabellosen Fernbedienung än-dert sich die Betriebsart nacheinandernach Stufe 1, Stufe 2 und Deaktiviert.Die gewünschte Temperatur wird fünfSekunden lang angezeigt.• Im leisen Betrieb des Außengeräteskann die Gesamtleistung geringer sein.Stufe 1Stufe 22 Halten Sie den Netzschalter sechs Sekun-

- Das Gerät gibt zwei Signaltöne aus und

die Anzeige blinkt sechs Mal.

* Die Funktion kann nach einer Art Modus

- Um diese Funktion wieder zu aktivieren,

halten Sie den Netzschalter erneut sechs

Sekunden lang gedrückt. Das Gerät gibt

zwei Signaltöne aus und die blaue An-

zeige blinkt vier Mal.

Falls der Netzschalter lediglich drei bis

fünf anstelle von sechs Sekunden lang ge-

drückt gehalten wird, wechselt das Gerät

in den Testbetrieb. Während des Testbe-

triebs wird das Gerät mit hoher Lüfterge-

schwindigkeit im Kühlungsbetrieb

betrieben und wird nach 18 Minuten

Automatischer Neustart des

Wenn das Klimagerät nach einem Stromaus-

fall eingeschaltet wird, werden die vorherigen

Einstellungen mithilfe dieser Funktion wieder-

1 Öffnen Sie die Frontblende.

- Heben Sie die Blende an beiden Seiten

* Die Funktion kann nach einer Art Modus

- Bei Kühl- und Heizgeräten ändert sich der

Betriebsmodus abhängig von der Raum-

- Bei Geräten, die nur zur Kühlung dienen,

wird die Temperatur auf 22°C eingestellt.

Automatische Neustartfunktion

ERWEITERTE FUNKTIONEN

DEUTSCH Raumtemperatur

Unter 21°C 24°C Heizbetrieb

triebWARTUNG DEUTSCH

WARTUNG Falls das Klimagerät über einen längeren Zeitraum nicht betrieben wird, sollte das Gerät getrock-net werden, um die optimale Leistung zu erhalten. 1 Um das Klimagerät gründlich zu trocknen, indem es drei bis vier Stunden lang im Lüfterbetrieb betrieben und anschließend der Netzstecker gezogen werden. Feuchtigkeit auf den Bauteilenkann zu Schäden im Innern führen. 2 Vor dem erneuten Einschalten des Klimagerätes sollten die inne- ren Bauteile des Klimagerätes ebenfalls im Lüfterbetrieb drei bisvier Stunden lang getrocknet werden. Auf diese Weise wird dieBildung unangenehmer Gerüche durch Feuchtigkeit verhindert.Das Gerät sollte regelmäßig gereinigt werden, um eine optimale Lei-stung zu gewährleisten und mögliche Geräteausfälle zu vermeiden.* Diese Funktion ist bei bestimmten Modellen nicht möglich.* Die Funktion kann nach einerArt Modus verändert werden.Typ Beschreibung IntervallLuftfilterSiehe Kapitel “Luftfilter reinigen”.2 Wochen3M Mikro-SchutzfilterSIEHE Kapitel “3M Mikro-Schutzfilter reinigen”1 MonatInnengerätOberflächen des Innengerätes mit einem weichen, trockenen Tuch ab-wischen.RegelmäßigRohr des Kondenswasserabflusses reinigen.Alle vier MonateWanne des Kondenswasserabflusses reinigen.Einmal im JahrWärmetauscher gründlich reinigen.Einmal im JahrBatterien der Fernbedienung wechseln.Einmal im JahrAußengerätDie Windungen des Wärmetauschers und die Belüftungsöffnungen miteinem Dampfreiniger säubern. (Bitte wenden Sie sich an einen Techniker)RegelmäßigLüfter reinigenEinmal im JahrWanne des Kondenswasserabflusses reinigen.Einmal im JahrLüfteranordnung auf festen Sitz prüfen.Einmal im JahrElektrische Bauteile mit Druckluft auf festen Sitz prüfen.Einmal im JahrElektrische Bauteile mit Druckluft reinigen.Einmal im Jahr VORSICHT • Schalten Sie das Gerät vor Wartungsarbeiten aus und ziehen Sie das Netzkabel ab. Ansonstenbesteht die Gefahr von Stromschlägen.• Verwenden Sie zur Reinigung der Filter kein Wasser wärmer als 40°C. Es besteht die Gefahrvon Verformungen und Verfärbungen.• Verwenden Sie zur Reinigung der Filter keine flüchtigen Stoffe. Diese können die Oberflächendes Gerätes beschädigen.• Den 3M Filter niemals mit Wasser abspülen, ansonsten könnte der Filter beschädigt werden. !

! • Lage und Form der Filter können je nach Modell variieren. • Die Windungen des Wärmetauschers des Außengerätes sollten regelmäßig gereinigt werden. An den Windungenangesammelte Verschmutzungen können die Leistung des Gerätes verringern und den Stromverbrauch erhöhen.18

DEUTSCH WARTUNG Reinigung des Luftfilters

Der Luftfilter sollte alle zwei Wochen oder je

nach Bedarf häufiger gereinigt werden.

1 Schalten Sie das Gerät aus und ziehen Sie

2 Öffnen Sie die Frontblende.

- Heben Sie die Blende an beiden Seiten

* Die Funktion kann nach einer Art Modus

3 Halten Sie die Verriegelung des Luftfilters

gedrückt, heben Sie den Filter etwas an

und nehmen Sie ihn aus dem Gerät her-

* Die Funktion kann nach einer Art Modus

4 Reinigen Sie den Filter mit einem Staub-

sauger oder mit warmem Wasser.

- Starke Verschmutzungen können mit

einer lauwarmen Reinigungslösung gerei-

5 Lassen Sie den Filter an der Luft trocknen.

Reinigen der 3M Mikro-Schutzfil-

1 Schalten Sie das Gerät aus und ziehen Sie

2 Öffnen Sie die Frontblende und nehmen

Sie den Luftfilter heraus (siehe Kapitel

“Luftfilter reinigen”).

3 Nehmen Sie den 3M Mikro-Schutzfilter.

* Die Funktion kann nach einer Art Modus

4 Entfernen Sie Verunreinigungen mit einem

Staubsauger. Den 3M Mikro-Schutzfilter

niemals mit Wasser abspülen, ansonsten

könnte der Filter beschädigt werden.

• Es wird empfohlen, den 3M Mikro-

Schutzfilter alle 6 Monate zu wechseln.

• Die Lage der Filter kann je nach Modell

• Sollten Sie weitere Filter benötigen,

wenden Sie sich bitte an den LG Kun-

dendienst. (Siehe Garantiekarte)STÖRUNGSBEHEBUNG DEUTSCH

Selbstdiagnosefunktion

Dieses Gerät besitzt eine integrierte Funktion zur Fehlerdiagnose. Bei einer Störung blinkt die An-

zeige des Innengerätes alle zwei Sekunden. Verständigen Sie in diesem Fall Ihren Händler oder

Bevor Sie den Kundendienst verständigen

Bitte überprüfen Sie die folgenden Punkte, bevor Sie den Kundendienst verständigen.

Sollte eine Störung weiterhin bestehen, verständigen Sie den Kundendienst.

Störung Mögliche Ursachen Behebung

Das Gerät verströmt einen Ver-

brennungsgeruch oder gibt un-

gewöhnliche Geräusche ab.

Schalten Sie das Klimagerät aus, ziehen Sie das

Netzkabel ab und verständigen Sie den Kunden-

Aus dem Innengerät tropft

Wasser, selbst bei geringer

Das Netzkabel ist beschädigt

Ein Schalter, Überlastungs-

schalter (Sicherheit, Erdung)

oder eine Sicherung ist defekt

Das Klimagerät kann nicht be-

Das Klimagerät ist nicht

Überprüfen Sie, ob das Netzkabel an eine Steck-

dose angeschlossen ist.

durchgebrannt bzw. das

Netzteil ist blockiert.

Tauschen Sie die Sicherung aus bzw. überprü-

fen Sie, ob der Trennschalter ausgelöst wurde.

Es ist ein Stromausfall

Schalten Sie das Klimagerät bei einem Strom-

ausfall aus. Nachdem die Stromversorgung wie-

derhergestellt wurde, warten Sie drei Minuten

und schalten Sie das Klimagerät wieder ein.

hoch bzw. zu niedrig.

Überprüfen Sie, ob der Trennschalter ausgelöst

Das Klimagerät schaltet

einer bestimmten Uhr-

Drücken Sie nochmals den Netzschalter.

STÖRUNGSBEHEBUNG DEUTSCH Störung Mögliche Ursachen Behebung

Das Klimagerät erzeugt keine

Die Raumluft wird nicht

ausreichend umgewälzt.

Stellen Sie sicher, dass die Vorderseite des Kli-

magerätes nicht durch Gardinen, Jalousien

oder Möbel verdeckt wird.

Der Luftfilter ist ver-

Der Luftfilter sollte alle zwei Wochen gereinigt

werden. Weitere Hinweise finden Sie in Kapitel

“Luftfilter reinigen”.

Die Raumtemperatur ist

Im Sommer dauert das Herunterkühlen der Ra-

umluft etwas länger. Wählen Sie in diesem Fall

den Schnellkühlungsbetrieb, um die Raumluft

schnell herunterzukühlen.

Kaltluft entweicht aus

Stellen Sie sicher, dass keine Kaltluft durch

Belüftungsöffnungen im Raum entweichen

Die gewünschte Tempe-

ratur ist höher als die

eingestellte Temperatur.

Stellen Sie die gewünschte Temperatur gerin-

ger als die aktuelle Temperatur ein.

In der Nähe befindet

sich eine Heizquelle.

Bei laufendem Klimagerät sollten keine Heiz-

geräte wie elektrische Öfen oder Gasbrenner

Es wurde der Luftzirku-

lationsbetrieb gewählt.

Im Luftzirkulationsbetrieb wird Luft vom Klima-

gerät ohne Kühlung oder Heizung in die Raum-

luft abgegeben. Wählen Sie den

Die Lüftergeschwindigkeit lässt

sich nicht einstellen.

Es wurde der Automa-

tik-, Schnell- oder Ent-

In bestimmten Betriebsarten wie im Schnell-

oder Entfeuchtungsbetrieb kann die Lüfterge-

schwindigkeit nicht geändert werden. Wählen

Sie eine Betriebsart, in der die Lüftergeschwin-

digkeit eingestellt werden kann.

Die Temperatur lässt sich nicht

Es wurde der Luftzirku-

lations- oder der Schnell-

In bestimmten Betriebsarten wie im Luftzirku-

lations- oder Schnellbetrieb kann die Tempera-

tur nicht geändert werden.Wählen Sie eine

Betriebsart, in der die Temperatur eingestellt

werden kann.www.lg.com

14 Automatische instelling

matisch in te stellen.
