BEDIENUNGSANLEITUNG 55LA6678 LG

Schließen Sie das TV-Gerät mit einem RF-Kabel

(75 Ω) an eine Wandantennenbuchse an.

Bei Verwendung von mehr als 2 TV-Geräten

verwenden Sie einen Signalsplitter.

Ist das Bild schlecht, installieren Sie einen

Signalverstärker, um die Bildqualität zu

Wenn die Bildqualität bei angeschlossener

Antenne schlecht ist, richten Sie die Antenne

Antennenkabel und Wandler sind nicht im

Lieferumfang enthalten.

Unterstützter DTV-Ton: MPEG, Dolby

Schließen Sie das TV-Gerät mit einem Satelliten-

HF-Kabel (75 Ω) an eine Satellitenschüssel und an

eine Satellitenbuchse an.

S kablom RF za satelit povežite televizor s satelit-

skim krožnikom prek vtičnice za satelit (75 Ω).A-10 MAKING CONNECTIONSDeutschÜberträgt digitale Video- und Audiosignale von einem externen Gerät an das TV-Gerät. Verbinden Sie das externe Gerät, wie in der folgenden Abbildung gezeigt, mithilfe des HDMI-Kabels mit dem TV-Gerät.Wählen Sie zum Anschließen einen beliebigen HDMI-Eingang. Es ist egal, welchen Port Sie wählen. HINWEIS

y Für optimale Bildqualität wird empfohlen, den HDMI-Anschluss des TV-Gerätes zu verwenden.

y Verwenden Sie das neueste Hochgeschwindigkeits-HDMI™-Kabel mit CEC-Funktion (Customer Electronics Control).

y High-Speed-HDMI™-Kabel sind für die Übertragung von HD-Signalen bis zu 1080p und höher getestet.

y Unterstütztes HDMI-Audioformat: Dolby Digital, DTS, PCM (bis zu 192 KHz, 32 KHz/44,1 KHz/ /48 KHz/88 KHz/96 KHz/176 KHz/192 KHz)FrançaisPermet de transmettre les signaux vidéo et audio numériques d’un périphérique externe vers la TV. Connectez le périphérique externe et la TV avec le câble HDMI comme indiqué sur l’illustration suivante.Choisissez un port d’entrée HDMI pour établir la connexion. Peu importe le port que vous utilisez. REMARQUE

Ein externes Audiogerät, das SIMPLINK und

ARC unterstützt, muss über den HDMI/DVI IN 1 (ARC) angeschlossen werden.

Wenn der Anschluss mit einem High-Speed-

HDMI-Kabel erfolgt, gibt das externe Audi-

ogerät, das ARC unterstützt, SPDIF ohne

zusätzliches optisches Audiokabel aus und

unterstützt die SIMPLINK-Funktion.

MAKING CONNECTIONS Deutsch

Überträgt digitale Videosignale von einem externen

Gerät an das TV-Gerät. Verbinden Sie das externe

Gerät, wie in der folgenden Abbildung gezeigt,

mithilfe des DVI-HDMI-Kabels mit dem TV-Gerät.

Schließen Sie ein Audiokabel an, um ein Audiosignal

Wählen Sie zum Anschließen einen beliebigen HDMI-

Eingang. Es ist egal, welchen Port Sie wählen.

Abhängig von der Grafikkarte funktioniert

der DOS-Modus bei Einsatz eines HDMI-zu-

DVI-Kabels möglicherweise nicht.

Bei Verwendung des HDMI/DVI-Kabels wird

nur eine einfache Verbindung unterstützt.

MAKING CONNECTIONS Deutsch

Überträgt analoge Video- und Audiosignale von

einem externen Gerät an das TV-Gerät. Verbinden

Sie das externe Gerät, wie in der folgenden

Abbildung gezeigt, mithilfe eines Komponenten-

Kabels mit dem TV-Gerät.

Wenn Kabel falsch angeschlossen werden,

kann dies dazu führen, dass ein Bild in

Schwarz-Weiß oder in verzerrten Farben

Überträgt analoge Video- und Audiosignale von

einem externen Gerät an das TV-Gerät. Verbinden

Sie das externe Gerät, wie in der folgenden

Abbildung gezeigt, mithilfe des Composite-Kabels

Mobile High-denition Link (MHL) ist eine digitale

Schnittstelle, welche audiovisuelle Signale vom

Mobiltelefon an ein TV-Gerät überträgt.

Verbinden Sie das Mobiltelefon mit dem

HDMI/DVI IN 3 (MHL)-Anschluss, um

den Bildschirm des Telefons auf dem

Fernsehgerät anzuzeigen.

Das passive MHL-Kabel dient dazu, das TV-

Gerät mit einem Mobiltelefon zu verbinden.

Dies ist nur bei MHL-fähigen Telefonen

Einige Anwendungen können über die

Fernbedienung gesteuert werden.

Einige MHL-fähige Mobiltelefone können mit

der Magic-Fernbedienung bedient werden.

Entfernen Sie das passive MHL-Kabel vom TV-

- die MHL-Funktion deaktiviert ist

- Ihr Mobilfunkgerät im Standby-Modus

vollständig geladen ist

MAKING CONNECTIONS Deutsch

Sie können anstelle der integrierten Lautsprecher

ein optionales externes Audiosystem verwenden.

Anschluss über ein digitales

optisches Audiokabel

Überträgt ein digitales Audiosignal vom TV-Gerät

an ein externes Gerät. Verbinden Sie das externe

Gerät, wie in der folgenden Abbildung gezeigt,

mithilfe des optischen Audiokabels mit dem TV-

Blicken Sie nicht in den optischen

Ausgangsanschluss. Der Laserstrahl könnte

Ihren Augen schaden.

Die Funktion Audio mit ACP (Audio-

Kopierschutz) blockiert möglicherweise den

digitalen Audioausgang.

Verbinden Sie ein USB-Speichergerät, z. B.

USB-Flash-Speicher, eine externe Festplatte oder

einen USB-Kartenleser für Speicherkarten mit dem

TV-Gerät, und greifen Sie auf das Menü „Smart

Share“ zu, um verschiedene Multimediadateien zu

Einige USB-Hubs funktionieren vielleicht

nicht. Falls ein über einen USB-Hub

verbundenes USB-Gerät nicht gefunden

wird, verbinden Sie es direkt mit dem USB-

Anschluss am TV-Gerät.

Schließen Sie eine externe Stromquelle an,

wenn eine USB-Verbindung erforderlich ist.

MAKING CONNECTIONS Deutsch

Zeigen Sie verschlüsselte Dienste (Bezahldienste)

im digitalen TV-Modus an. Diese Funktion ist in

einigen Ländern nicht verfügbar.

Überprüfen Sie, ob das CI-Modul richtig

herum in den PCMCIA-Kartensteckplatz

gesteckt wurde. Falls das Modul nicht korrekt

eingesetzt wurde, können TV-Gerät und

PCMCIA-Kartensteckplatz beschädigt werden.

Wenn das Fernsehgerät keine Videos oder

Audio-Dateien abspielt, während es mit der CI+

CAM verbunden ist, wenden Sie sich an den

Serviceanbieter für Terrestrisch / Kabel / Satellit.

MAKING CONNECTIONS Deutsch

Überträgt das Kopfhörersignal vom TV-Gerät an

ein externes Gerät. Verbinden Sie die Kopfhörer,

wie in der folgenden Abbildung gezeigt, mit dem

Bei angeschlossenem Kopfhörer sind die

AUDIO-Menüpunkte deaktiviert.

Wenn Sie bei angeschlossenem Kopfhörer

den AV-MODUS ändern, wird die Änderung

für das Videosignal übernommen, nicht

jedoch für das Audiosignal.(Abhängig vom

Der optische digitale Audioausgang ist nicht

verfügbar, solange Kopfhörer angeschlossen

Kopfhörerimpedanz: 16 Ω

Max. Ausgangsleistung am Kopfhöreran-

schluss: 9 mW bis 15 mW

Kopfhörerbuchsen: 0,35 cm

Überträgt Video- und Audiosignale von einem

externen Gerät an das TV-Gerät. Verbinden Sie

das externe Gerät, wie in der folgenden Abbildung

gezeigt, mithilfe des Euro-Scart-Kabels mit dem

1 TV-Ausgang: Ausgang für analoge und digitale

Das Euro-Scart-Kabel muss signaltechnisch

Bei digitalem Fernsehen im 3D-Modus

können nur 2D-Ausgangssignale über ein

SCART-Kabel ausgegeben werden. (Nur

MAKING CONNECTIONS Deutsch

Verbinden Sie mehrere externe Geräte mit dem

TV-Gerät, und wechseln Sie die Eingangsmodi,

um ein externes Gerät auszuwählen. Weitere

Informationen zum Anschluss von externen

Geräten entnehmen Sie bitte dem Handbuch des

Verfügbare externe Geräte sind: HD-Receiver,

DVD-Player, Videorekorder, Audiosysteme, USB-

Speichergeräte, PCs, Spielkonsolen und weitere

Der Anschluss für externe Geräte kann von

Modell zu Modell unterschiedlich sein.

Verbinden Sie externe Geräte unabhängig

von der Reihenfolge der Anschlüsse mit

Wenn Sie eine Fernsehsendung über DVD-

Player oder Videorekorder aufnehmen,

vergewissern Sie sich, dass das TV-Gerät

über das Eingangskabel für das TV-Signal

mit dem DVD-Player oder Videorekorder

verbunden ist. Weitere Informationen zu

Aufnahmen entnehmen Sie bitte dem

Handbuch des verbundenen Gerätes.

Anweisungen zum Betrieb finden Sie im

Handbuch des externen Gerätes.

Wenn Sie eine Spielekonsole mit dem TV-

Gerät verbinden, verwenden Sie das mit der

Konsole mitgelieferte Kabel.

Im PC-Modus kann es hinsichtlich

Auflösung, vertikalem Muster, Kontrast oder

Helligkeit zu Rauschen kommen. Wenn

Rauschen auftritt, stellen Sie den PC auf

eine andere Auflösung ein, ändern Sie die

Bildwiederholrate, oder passen Sie Helligkeit

und Kontrast im Menü „BILD“ an, bis das

Abhängig von der Grafikkarte

funktionieren im PC-Modus einige

Auflösungseinstellungen möglicherweise

nicht ordnungsgemäß.

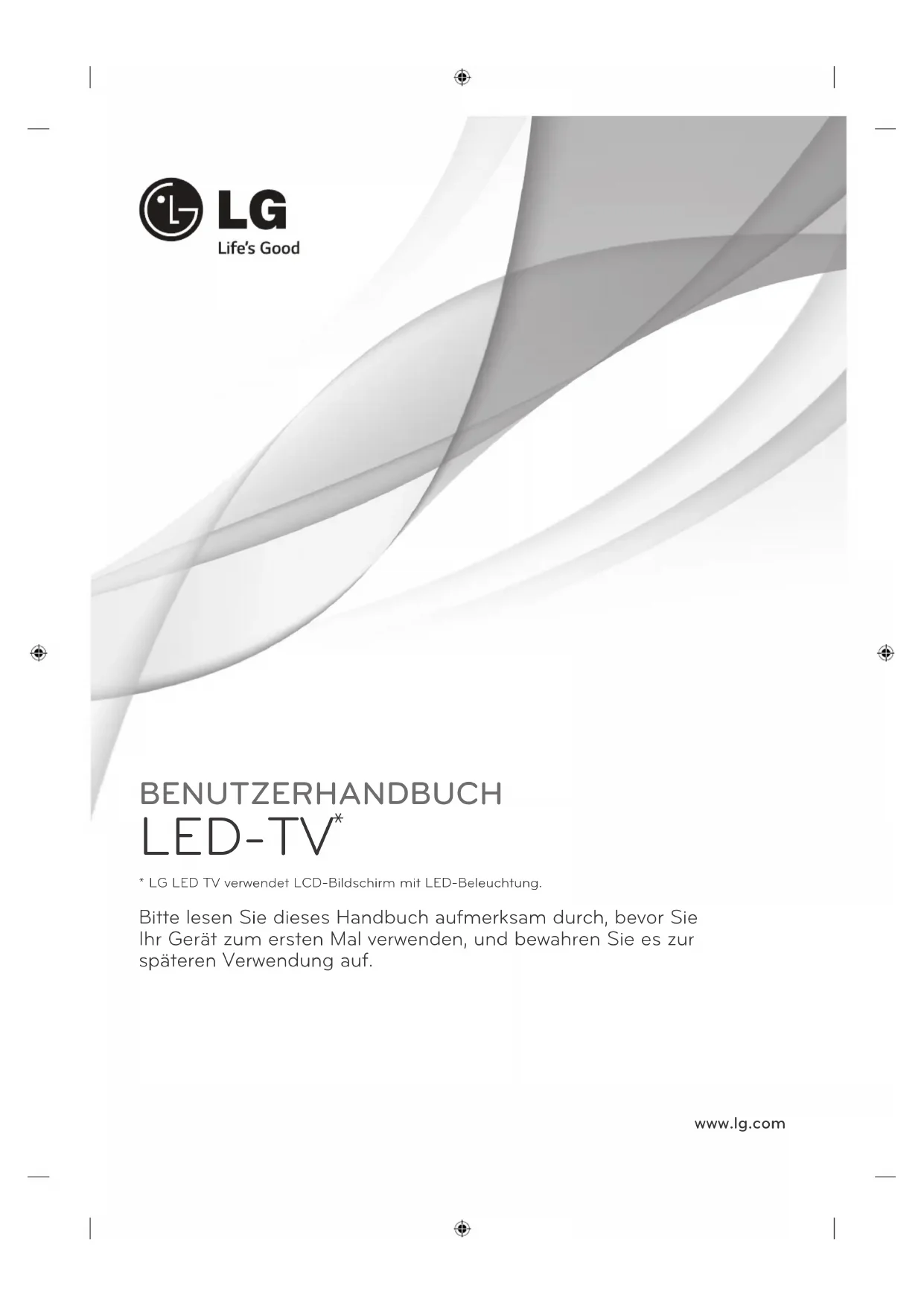

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie

Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur

späteren Verwendung auf.

www.lg.com * LG LED TV verwendet LCD-Bildschirm mit LED-Beleuchtung.2

DEU DEUTSCH INHALTSVERZEICHNIS INHALTSVERZEICHNIS

3 ANMERKUNG ZU OPEN SOURCE-

4 SICHERHEITSHINWEISE

10 - Wiedergabe von 3D-Material (Nur

12 INSTALLATIONSVERFAHREN

12 MONTAGE UND VORBEREITUNG

15 Separat erhältlich

16 Gehäuse und Bedienelemente

17 Anheben und Bewegen des TV-Gerätes

18 Montage auf einem Tisch

25 Registrieren der Magic-Fernbedienung

25 So wird die Magic-Fernbedienung

25 Vorsichtsmaßnahmen bei der Verwendung

der Magic-Fernbedienung

26 DAS BENUTZERHANDBUCH VERWENDEN

27 Reinigung des TV-Gerätes

27 - Bildschirm, Rahmen, Gehäuse und

28 EINRICHTUNG DER EXTERNEN STEUERUNG

28 TECHNISCHE DATEN WARNUNG

Bei Nichtbeachtung drohen schwere

Verletzungen, Unfälle und Tod.

Bei Nichtbeachtung drohen leichte

Verletzungen oder eine Beschädigung des

Der Hinweis hilft Ihnen dabei, das Produkt

zu verstehen und sicher zu benutzen. Bevor

Sie das Produkt zum ersten Mal verwenden,

lesen Sie den Hinweis bitte aufmerksam

DEUDEUTSCH LIZENZEN / ANMERKUNG ZU OPEN-SOURCE-SOFTWARE LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zu den Lizenzen

erhalten Sie unter www.lg.com.

In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind

Warenzeichen von Dolby Laboratories.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-

Logo sind Marken oder eingetragene Marken von HDMI Licensing, LLC in den

Vereinigten Staaten und anderen Ländern.

Über DIVX-VIDEO: DivX® ist ein digitales Videoformat der Firma DivX, LLC, einem

Tochterunternehmen der Rovi Corporation. Dieses Gerät ist ofziell DivX Certied®

zur Wiedergabe von DivX-Videos. Weitere Informationen und Software-Tools zum

Konvertieren von Dateien in das DivX-Format nden Sie unter divx.com.

Über DIVX VIDEO-ON-DEMAND: Dieses DivX Certied® Gerät muss registriert

werden, damit Sie gekaufte DivX Video-on-Demand-Inhalte (VOD) wiedergeben

können. Um einen Registrierungscode zu erhalten, rufen Sie im Einstellungsmenü

des Gerätes den Bereich „DivX VOD“ auf. Weitere Informationen darüber, wie Sie

Ihre Registrierung abschließen, nden Sie unter vod.divx.com.

„DivX Certied® zur Wiedergabe von DivX®-Videos bis zu HD 1080p, einschließlich

„DivX®, DivX Certied® sowie die entsprechenden Logos sind Marken der Rovi

Corporation oder ihrer Tochterunternehmen und werden unter Lizenz verwendet.“

„Geschützt durch eines oder mehrere der folgenden US-Patente:

7,295,673; 7,460,668; 7,515,710; 7,519,274”

Hergestellt unter Lizenz unter den US-Patentnummern: 5,956,674; 5,974,380;

6,487,535 und andere US- und weltweite Patente erteilt und angemeldet. DTS, das

Symbol und DTS sowie das Symbol sind eingetragene Marken und DTS 2.0+Digital

Out ist eine Marke von DTS, Inc. Das Produkt umfasst Software. © DTS, Inc. Alle

ANMERKUNG ZU OPEN SOURCE-SOFTWARE Den Quellcode unter GPL, LGPL, MPL sowie weitere Open-Source-Lizenzen, der in diesem Produkt

enthalten ist, können Sie unter http://opensource.lge.com herunterladen.

Neben dem Quellcode stehen dort noch alle Lizenzbedingungen, auf die verwiesen wird,

Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit.

LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch

den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com.

Dieses Angebot ist drei (3) Jahre ab Kaufdatum des Produkts gültig.4

DEU DEUTSCH SICHERHEITSHINWEISE SICHERHEITSHINWEISE Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte

Stellen Sie das TV-Gerät mit Fernsteuerung nicht in folgenden Umgebungen auf:

- Unter direkter Sonneneinstrahlung

- In Bereichen mit hoher Luftfeuchtigkeit, wie z. B. einem Badezimmer

- In der Nähe von Hitzequellen, wie z. B. Öfen und anderen hitzeerzeugenden Ge-

- In der Nähe von Küchenzeilen oder Befeuchtern, wo das Gerät leicht Dampf

oder Öl ausgesetzt sein kann

- In Bereichen, die Regen oder Wind ausgesetzt sind

- In der Nähe von Behältern mit Wasser, wie z. B. Vasen

Andernfalls kann es zu Bränden, Stromschlägen, Fehlfunktionen oder Produktver-

Schützen Sie das Gerät vor Staub.

Es besteht Brandgefahr.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den Netzste-

cker aus der Steckdose ziehen. Dieser Stecker muss jederzeit gut zugänglich sein.

Berühren Sie den Netzstecker nicht mit nassen Händen. Wenn die Kontaktstifte

nass oder verstaubt sind, trocknen Sie den Netzstecker vollständig ab, bzw. befrei-

en Sie ihn von Staub.

Feuchtigkeit erhöht die Gefahr eines tödlichen Stromschlags.

Stellen Sie sicher, dass das Stromkabel geerdet ist. (Außer bei Geräten, die nicht

Bei Nichtbeachtung besteht die Gefahr von Verletzungen oder eines tödlichen

Das Stromkabel muss vollständig in die Steckdose eingesteckt werden.

Ist das Stromkabel nicht fest in die Steckdose eingesteckt, besteht Brandgefahr.

Das Stromkabel darf nicht mit heißen Gegenständen wie einem Heizkörper in Be-

Andernfalls bestehen Brandgefahr und die Gefahr von Stromschlägen.

Stellen Sie keinen schweren Gegenstand oder das Gerät selbst auf das Stromka-

Andernfalls kann es zu Bränden und Stromschlägen kommen.

Platzieren Sie das Antennenkabel zwischen dem Innen- und Außenbereich des

Gebäudes so, dass kein Regen hereinfließen kann.

Etwaiger Wassereintritt kann zu Schäden am Gerät und Stromschlag führen.

Falls das TV-Gerät an der Wand montiert wird, darf es nicht an den Strom- und

Signalkabeln auf der Rückseite des TV-Gerätes aufgehängt werden.

Anderenfalls besteht die Gefahr von Bränden oder Stromschlägen.5

DEUDEUTSCH SICHERHEITSHINWEISE

Schließen Sie nicht zu viele Elektrogeräte an einer einzelnen Steckdose an.

Andernfalls kann es aufgrund von Überhitzung zu Bränden kommen.

Lassen Sie das Gerät beim Anschluss eines externen Gerätes nicht fallen.

Andernfalls können Verletzungen verursacht oder das Gerät beschädigt werden.

Bewahren Sie das Trockengranulat und die Vinyl-Verpackung außerhalb der

Reichweite von Kindern auf.

Trockengranulat ist bei Verschlucken gesundheitsschädlich. Falls es verschluckt

wurde, Erbrechen herbeiführen und die Person ins nächste Krankenhaus bringen.

Außerdem besteht Erstickungsgefahr durch die Vinyl-Verpackung. Bewahren Sie

sie außerhalb der Reichweite von Kindern auf.

Achten Sie darauf, dass sich Kinder nicht an das TV-Gerät hängen oder daran

Andernfalls kann das Gerät umfallen, wodurch schwere Verletzungen hervorgeru-

Leere Batterien müssen sicher entsorgt werden, um zu verhindern, dass Kinder sie

Wenn ein Kind eine Batterie verschluckt hat, sofort den Arzt aufsuchen.

Berühren Sie das Ende des Netzkabels nicht mit einem leitenden Gegenstand (wie

einer Gabel), während das Netzkabel mit der Steckdose verbunden ist. Berühren

Sie das Netzkabel nicht, kurz nachdem Sie es mit der Steckdose verbunden ha-

Es besteht die Gefahr eines tödlichen Stromschlags.

(Abhängig vom Modell)

Bringen Sie keine entflammbaren Stoffe in die Nähe des Gerätes.

Bei unsachgemäßem Umgang mit entflammbaren Stoffen besteht Explosionsge-

Es dürfen keine Metallgegenstände wie Münzen, Haarnadeln, Besteck oder Draht

bzw. entzündliche Gegenstände wie Papier oder Streichhölzer in das Gerät gelan-

gen. Achten Sie insbesondere auf Kinder.

Es besteht die Gefahr von Stromschlag, Brand oder Verletzung. Wenn ein Gegen-

stand in das Gerät gelangt, ziehen Sie das Stromkabel, und wenden Sie sich an

Sprühen Sie kein Wasser auf das Produkt, und bringen Sie es nicht mit entzünd-

lichen Stoffen (Verdünnungsmittel oder Benzol) in Verbindung. Es besteht Strom-

schlag- und Brandgefahr.

Setzen Sie das Produkt keinen Schlägen und Stößen aus. Sorgen Sie dafür, dass

keine Gegenstände auf das Gerät oder den Bildschirm fallen.

Es besteht Verletzungsgefahr. Außerdem kann das Produkt beschädigt werden.

Berühren Sie das Produkt oder die Antenne nicht während eines Gewitters.

Es besteht die Gefahr eines tödlichen Stromschlags.

Im Falle eines Gasaustritts berühren Sie keinesfalls die Steckdose. Öffnen Sie

zum Lüften die Fenster.

Durch Funken können ein Brand oder Verbrennungen hervorgerufen werden.6

DEU DEUTSCH SICHERHEITSHINWEISE

Sie dürfen das Gerät nicht eigenmächtig auseinanderbauen, reparieren oder ver-

Es besteht Stromschlag- und Brandgefahr.

Wenden Sie sich zur Überprüfung, Kalibrierung oder Reparatur an den Kunden-

Ziehen Sie in jedem der folgenden Fälle sofort den Netzstecker, und setzen Sie

sich mit Ihrem Kundendienst vor Ort in Verbindung.

- Das Gerät wurde einer Erschütterung ausgesetzt

- Das Gerät wurde beschädigt

- Fremdkörper sind in das Gerät gelangt

- Vom Gerät sind Rauch oder ungewöhnliche Gerüche ausgegangen

Dies kann Brand oder Stromschlag verursachen.

Ziehen Sie das Stromkabel aus der Steckdose, wenn das Gerät für längere Zeit

nicht verwendet wird.

Wenn das Gerät eingestaubt ist, besteht Brandgefahr. Ein Verschleiß der Isolation

kann zu Kriechverlust, Stromschlag oder Brand führen.

Achten Sie darauf, dass keine Flüssigkeit auf das Gerät spritzt oder tropft. Stellen

Sie keine Gegenstände, die Flüssigkeiten enthalten (z. B. Vasen), auf dem Gerät

Installieren Sie dieses Produkt nicht an Wänden, falls es dadurch Öl oder Ölnebel ausgesetzt wer-

Dies kann zu Schäden am Produkt führen oder das Produkt könnte sich lösen.7

DEUDEUTSCH SICHERHEITSHINWEISE VORSICHT

Stellen Sie das Gerät nicht in der Nähe von Funkwellen auf.

Der Abstand zwischen einer Außenantenne und Stromleitungen muss groß genug

sein, um eine Berührung der beiden zu verhindern, selbst wenn die Antenne herun-

Andernfalls besteht die Gefahr von Stromschlägen.

Stellen Sie das Produkt nicht auf unstabilen Regalen oder geneigten Oberflächen

auf. Vermeiden Sie außerdem Stellplätze, die vibrieren oder auf denen das Produkt

keinen sicheren Halt hat.

Andernfalls kann das Gerät herunter- oder umfallen, wodurch Verletzungen oder

Beschädigungen am Gerät verursacht werden können.

Wenn Sie das TV-Gerät auf einem Standfuß aufstellen, müssen Sie durch vor-

beugende Maßnahmen ein Umkippen verhindern. Andernfalls kann das TV-Gerät

umfallen, wodurch Verletzungen hervorgerufen werden können.

Wenn Sie das TV-Gerät an der Wand montieren, befestigen Sie eine VESA-Standardwandhalterung

(optional) an der Rückseite des Gerätes. Wenn Sie das TV-Gerät mit der optionalen Wandhalterung

montieren möchten, befestigen Sie diese sorgfältig, um ein Herunterfallen zu vermeiden.

Verwenden Sie nur vom Hersteller empfohlenes Zubehör.

Konsultieren Sie bei der Installation der Antenne eine qualifizierte Fachkraft.

Andernfalls besteht Brandgefahr bzw. die Gefahr von Stromschlägen.

Wir empfehlen einen Abstand vom Gerät, der mindestens dem 2- bis 7-Fachen der

Bildschirmdiagonale entspricht.

Das Fernsehen über einen langen Zeitraum hinweg kann zu Seheintrübung führen.

Verwenden Sie nur den angegebenen Batterietyp.

Andernfalls könnte die Fernbedienung beschädigt werden.

Alte und neue Batterien dürfen nicht zusammen verwendet werden.

Andernfalls könnten die Batterien überhitzen und auslaufen.

Batterien dürfen keiner extremen Hitze, etwa durch Sonneneinstrahlung, offenes Feuer oder

Heizstrahler, ausgesetzt werden.

Laden Sie nicht wiederaufladbare Batterien NICHT mit einem Ladegerät auf.

Es dürfen sich keine Gegenstände zwischen der Fernbedienung und dem Sensor

Das Signal von der Fernbedienung kann durch Sonnenlicht oder andere starke

Lichteinstrahlung gestört werden. Verdunkeln Sie in diesem Fall den Raum.

Achten Sie beim Anschluss von externen Geräten, wie z. B. Videospielkonsolen,

darauf, dass die Anschlusskabel lang genug sind.

Ansonsten kann das Gerät umfallen, wodurch Verletzungen oder Beschädigungen

am Gerät verursacht werden können.8

DEU DEUTSCH SICHERHEITSHINWEISE

Schalten Sie das Gerät niemals ein oder aus, indem Sie den Stecker aus der

Steckdose ziehen. (Verwenden Sie das Stromkabel nicht als Ein- und Aus-Schal-

Ein mechanischer Defekt oder Stromschlag können die Folge sein.

Folgen Sie den unten stehenden Installationsanweisungen, um ein Überhitzen des

Gerätes zu verhindern.

- Der Abstand des Gerätes zur Wand sollte mindestens 10 cm betragen.

- Montieren Sie das Gerät nur an Orten mit ausreichender Belüftung (d. h. weder

in einem Regal oder Schrank).

- Stellen Sie es nicht auf Kissen oder Teppichen ab.

- Achten Sie darauf, dass die Belüftungsschlitze nicht durch eine Tischdecke oder

einen Vorhang verdeckt werden.

Andernfalls kann es zu einem Brand kommen.

Berühren Sie nicht die Lüftungsöffnungen, wenn das TV-Gerät über längere Zeit

läuft, da die Lüftungsöffnungen heiß werden können. Dies hat keinen Einfluss auf

den Betrieb oder die Leistung des Produkts.

Überprüfen Sie das Kabel an Ihrem Gerät regelmäßig. Weist es Anzeichen von Beschädigung oder

Abnutzung auf, trennen Sie das Stromkabel vom Netz, und verwenden Sie das Gerät nicht weiter.

Lassen Sie das Kabel durch einen autorisierten Servicepartner ersetzen.

Sorgen Sie dafür, dass die Kontaktstifte und die Steckdose frei von Staub sind.

Es besteht Brandgefahr.

Schützen Sie das Netzkabel vor mechanischen Beschädigungen, wie z. B. Verdre-

hen, Knicken, Eindrücken, Einklemmen in einer Tür oder Drauftreten. Achten Sie

besonders auf die Stecker, Steckdosen und den Bereich, an dem das Kabel aus

Üben Sie keinen starken Druck mit der Hand oder einem spitzen Gegenstand wie

einem Nagel, Bleistift oder Kugelschreiber auf das Gerät aus. Verkratzen Sie das

Vermeiden Sie es, den Bildschirm zu berühren oder mit den Fingern längere Zeit

auf den Bildschirm zu drücken. Dadurch kann es zu vorübergehenden Verzer-

rungseffekten auf dem Bildschirm kommen.

Ziehen Sie vor der Reinigung des Gerätes den Netzstecker, und reinigen Sie das

Gerät mit einem weichen Tuch. Übermäßiger Druck kann Kratzer oder Verfärbun-

gen verursachen. Benutzen Sie weder Sprühflaschen noch nasse Tücher. Verwen-

den Sie vor allem keine Glasreiniger oder für Autos oder in der Industrie verwen-

dete Reinigungsmittel, aggressive Mittel oder Wachs, Benzol, Alkohol usw. Diese

Mittel können das Gerät und seinen Bildschirm beschädigen.

Andernfalls kann es zu Bränden, Stromschlägen, Beschädigungen am Gerät (Ver-

formung, Korrosion und Schäden) kommen.

Solange das Gerät an eine Wechselstrom-Steckdose angeschlossen ist, bleibt es auch dann mit der

Wechselstromquelle verbunden, wenn Sie es mit dem Schalter ausschalten.

Ziehen Sie das Netzkabel immer am Stecker aus der Steckdose.

Wenn die Kabel im Inneren des Netzkabels vom Stecker getrennt werden, kann

dies einen Brand verursachen.

Schalten Sie das Gerät aus, bevor Sie es bewegen. Ziehen Sie dann das Stromka-

bel, Antennenkabel und alle anderen Anschlusskabel.

Andernfalls kann das TV-Gerät oder das Stromkabel beschädigt werden, wodurch

es zu einem Brand oder Stromschlag kommen kann.9

DEUDEUTSCH SICHERHEITSHINWEISE

Das Gerät ist schwer und sollte stets mit zwei Personen bewegt oder ausgepackt

Andernfalls kann es zu Verletzungen kommen.

Wenden Sie sich einmal im Jahr an den Kundendienst, damit die innenliegenden

Bauteile des Produkts fachgerecht gereinigt werden.

Angesammelter Staub kann mechanische Fehler verursachen.

Wenden Sie sich bei Problemen an einen qualifizierten Kundendienstmitarbeiter.

Bitte setzen Sie sich mit dem Kundendienst in Verbindung, wenn das Gerät in

irgendeiner Weise beschädigt wurde, z. B. wenn das Stromkabel oder der Stecker

defekt sind, wenn Flüssigkeit über das Gerät gegossen wurde oder Gegenstände

in das Gerät gelangt sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt

wurde, wenn das Gerät nicht ordnungsgemäß funktioniert oder wenn das Gerät

fallen gelassen wurde.

Wenn sich das Gerät kalt anfühlt, kann es beim Einschalten zu einem kurzen Flim-

mern kommen. Das ist normal und kein Fehler des Gerätes.

Der Bildschirm ist ein hochentwickeltes Gerät mit einer Auflösung von zwei bis

sechs Millionen Pixel. Unter Umständen sind winzige schwarze Punkte und/oder

bunte Punkte (rot, blau oder grün) von 1 ppm Größe auf dem Bildschirm zu sehen.

Dies deutet nicht auf eine Fehlfunktion hin und beeinträchtigt nicht die Leistung

und Zuverlässigkeit des Gerätes.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht

als Grund für Umtausch oder Rückerstattung anerkannt.

Je nach Ihrer Betrachtungsposition (von rechts, links, oben, unten) sind Helligkeit

und Farben auf dem Bildschirm möglicherweise unterschiedlich.

Diese Erscheinung ist auf die besonderen Eigenschaften des Bildschirms zurück-

zuführen. Es steht in keinem Zusammenhang mit der Leistung des Gerätes, und

es handelt sich hierbei nicht um eine Fehlfunktion.

Durch das Anzeigen eines Standbilds (z. B. ein Programmlogo, Bildschirmmenü, Szene eines Vi-

deospiels) über einen längeren Zeitraum kann der Bildschirm beschädigt werden, und das Bild wird

eingebrannt. Das Einbrennen von Bildern wird bei diesem Gerät nicht von der Garantie gedeckt.

Vermeiden Sie die Anzeige von Standbildern auf dem Fernsehbildschirm über einen längeren Zeit-

raum (2 Stunden oder mehr bei LCD-Fernsehgeräten, 1 Stunde oder mehr bei Plasma-Fernsehge-

Wird das Format über einen längeren Zeitraum auf 4:3 eingestellt, kann es an den Rändern des

Bildschirms zum Einbrennen kommen.

Diese Erscheinung tritt auch bei Geräten von Fremdanbietern auf und wird nicht als Grund für Um-

tausch oder Rückerstattung anerkannt.

„Knacken“: Das beim Fernsehen oder Ausschalten des Gerätes zu hörende Knacken wird durch

Wärmeschrumpfung von Kunststoffen aufgrund von Temperatur und Feuchtigkeit verursacht. Dieses

Geräusch ist normal bei Geräten, bei denen die thermische Verformung erforderlich ist. Stromkreis-

brummen/Bildschirmsummen: Der Hochgeschwindigkeitsschaltkreis, der eine große Menge Strom

für den Betrieb des Gerätes bereitstellt, gibt ein leises Geräusch ab. Dieses Geräusch ist je nach

Es hat keinen Einfluss auf die Leistung und Zuverlässigkeit des Gerätes.10

DEU DEUTSCH SICHERHEITSHINWEISE Wiedergabe von 3D-Material (Nur 3D-Modelle)

WARNUNG Betrachtungsumgebung

- Unterbrechen Sie die Betrachtung von 3D-Inhalten jede Stunde für 5 bis 15 Minuten. Das Betrach-

ten von 3D-Inhalten über einen längeren Zeitraum kann Kopfschmerzen, Schwindelgefühle, Müdig-

keit oder Augenbelastungen verursachen.

Personen mit dem Risiko eines photosensiblen Anfalls oder einer chronischen Erkrankung

Einige Benutzer erleben Anfälle oder andere unnormale Symptome, wenn sie Blitzlicht oder bestimmten

Mustern von 3D-Inhalten ausgesetzt werden.

Betrachten Sie keine 3D-Videos, wenn Sie Übelkeit verspüren, schwanger sind oder an einer

chronischen Krankheit, wie Epilepsie, Herzstörungen, blutdruckbedingten Krankheiten usw., leiden.

Außerdem sollten 3D-Inhalte von Personen mit Stereoblindheit oder Störungen des räumlichen Sehens

gemieden werden. Diese Personen sehen 3D-Bilder häug als Doppelbilder oder fühlen ein Unbehagen

Wenn Sie an Strabismus (Schielen), Amblyopie (Schwachsichtigkeit) oder Astigmatismus

(Hornhautverkrümmung) leiden, haben Sie unter Umständen Probleme bei der Tiefenerkennung und

fühlen aufgrund der Doppelbilder eine schnellere Ermüdung. In diesen Fällen wird empfohlen, häugere

Pausen als durchschnittliche Erwachsene einzulegen.

Wenn Ihre Sehstärke auf beiden Augen unterschiedlich ist, korrigieren Sie diese vor dem Betrachten

Symptome, bei denen Sie das Betrachten von 3D-Inhalten abbrechen bzw. von ihrer Betrachtung

Betrachten Sie keine 3D-Inhalte, wenn Sie aufgrund von Schlafmangel, Überlastung oder

Alkoholkonsum müde sind.

Wenn die folgenden Symptome auftreten, stellen Sie die Betrachtung von 3D-Inhalten ein, und erholen

Sie sich so lange, bis die Symptome verklungen sind.

- Sprechen Sie mit Ihrem Hausarzt, falls die Symptome nicht nachlassen. Zu den Symptomen ge-

hören Kopfschmerzen, schmerzende Augen, Schwindel, Übelkeit, Herzklopfen, verschwommene

Wahrnehmung, Benommenheit, Unbehagen, Sehen von Doppelbildern, Sehmüdigkeit.11

DEUDEUTSCH SICHERHEITSHINWEISE VORSICHT Betrachtungsumgebung

- Wenn Sie die 3D-Funktion nutzen, halten Sie stets einen Betrachtungsabstand ein, der mindestens

dem 2-Fachen der Bildschirmdiagonalen entspricht. Wenn das Betrachten von 3D-Inhalten Unwohl-

sein verursacht, vergrößern Sie Ihren Abstand zum TV-Gerät.

- Die Verwendung bzw. das Betrachten von 3D-Inhalten ist für Kinder unter 6 Jahren verboten.

- Kinder unter 10 Jahren können überreagieren und übermäßig angeregt werden, da sich ihre Seh-

kraft noch in der Entwicklung befindet (sie versuchen z. B. den Bildschirm zu berühren oder in den

Bildschirm hineinzuspringen). Kinder sollten 3D-Inhalte daher nur unter Aufsicht und unter Anwen-

dung besonderer Vorsicht betrachten.

- Kinder haben im Zusammenhang mit 3D-Darstellungen eine größere binokulare Disparität als Er-

wachsene, da der Abstand zwischen ihren Augen kleiner ist. Daher ist ihre Fähigkeit zur stereosko-

pischen Tiefenerkennung bei der Betrachtung eines 3D-Bildes ausgeprägter als bei Erwachsenen.

- Jugendliche unter 19 Jahren reagieren möglicherweise sensibel gegenüber der Lichtstimulation bei

3D-Inhalten. Raten Sie ihnen, bei Müdigkeit nicht über längere Zeiträume 3D-Inhalte zu betrachten.

- Ältere Personen erkennen möglicherweise einen geringeren 3D-Effekt als jüngere Personen. Sie

halten zudem in der Regel den empfohlenen Mindestabstand zum TV-Gerät ein.

Vorsicht bei der Verwendung der 3D-Brille

Verwenden Sie auf jeden Fall eine geeignete LG 3D-Brille. Andernfalls können Sie die 3D-Videos

möglicherweise nicht richtig sehen.

Verwenden Sie die 3D-Brille nicht anstelle Ihrer normalen Brille, Sonnenbrille oder Schutzbrille.

Die Verwendung abgeänderter 3D-Brillen kann die Augen überlasten oder eine Bildverzerrung zur Folge

Bewahren Sie die 3D-Brille nicht bei extrem hohen oder niedrigen Temperaturen auf. Dadurch kann es

zu Verformungen kommen.

Die 3D-Brille ist zerbrechlich und kann leicht zerkratzen. Verwenden Sie immer ein weiches, sauberes

Tuch, wenn Sie die Gläser säubern. Zerkratzen Sie die Oberäche der 3D-Brille nicht mit scharfen

Objekten, und verwenden Sie zum Reinigen keine Chemikalien.12 DEUDEUTSCHINSTALLATIONSVERFAHREN / MONTAGE UND VORBEREITUNG HINWEIS

y Ihr TV-Gerät kann von der Abbildung möglicherweise leicht abweichen.

y Das OSD-Menü (am Bildschirm angezeigtes Menü) Ihres TV-Gerätes kann sich leicht von dem in diesem Handbuch unterscheiden.

y Die verfügbaren Menüs und Optionen können sich je nach verwendeter Eingangsquelle bzw. je nach Modell unterscheiden.

y Künftig können diesem TV-Gerät neue Funktionen hinzugefügt werden.

y Das TV-Gerät kann in den Standby-Modus gesetzt werden, um den Stromverbrauch zu verringern. Wenn längere Zeit nicht ferngesehen wird, sollte das Gerät ausgeschaltet werden, um Strom zu sparen.

y Der Stromverbrauch des eingeschalteten TV-Gerätes kann erheblich verringert werden, wenn die Helligkeit des Bildes vermindert wird. INSTALLATIONSVERFAHREN 1 Öffnen Sie die Packung, und stellen Sie sicher, dass alle Zubehörteile im Lieferumfang enthalten sind.2 Befestigen Sie den Standfuß am TV-Gerät.3 Verbinden Sie gegebenenfalls externe Zuspielgeräte mit dem TV-Gerät.4 Stellen Sie sicher, dass eine Netzwerkverbindung vorhanden ist. Sie können die Netzwerkfunktionen des Fernsehgeräts nur dann nutzen, wenn eine Netzwerkverbindung hergestellt wurde.

MONTAGE UND VORBEREITUNG Auspacken Prüfen Sie, ob folgende Artikel in der Verpackung enthalten sind. Falls Zubehör fehlt, wenden Sie sich bitte an den Händler, bei dem Sie das Gerät erworben haben. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät. VORSICHT

y Um die Sicherheit und Lebensdauer des Produkts sicherzustellen, verwenden Sie keine Fälschungen.

y Durch Fälschungen verursachte Beschädigungen sind nicht von der Garantie abgedeckt.

y Bei einigen Modellen befindet sich ein dünner Film auf dem Bildschirm, der nicht entfernt werden darf. HINWEIS

y Die im Lieferumfang enthaltenen Artikel sind modellabhängig.

y Änderungen an den Produktspezifikationen oder am Inhalt dieses Handbuchs sind im Zuge von Aktualisierungen der Produktfunktionen vorbehalten.

y Für eine optimale Verbindung sollte die Einfassung von HDMI-Kabeln und USB-Geräten höchstens 10 mm dick und 18 mm breit sein. Verwenden Sie ein Verlängerungskabel, das USB 2.0 unterstützt, wenn das USB-Kabel oder der USB-Speicherstick nicht in den USB-Anschluss Ihres TV-Gerätes passt.

(Abhängig vom Modell)

Je nach Modell oder Land

kann die Anzahl der 3D-

(Abhängig vom Modell)

(Abhängig vom Modell)

(Abhängig vom Modell)

(Abhängig vom Modell)

Schrauben für Standfuß

Schrauben für Standfuß

Schrauben für Standfuß

Schraube für Tischmon-

Kabel für Tischmontage

DEU DEUTSCH MONTAGE UND VORBEREITUNG Halterungsschraube

(Abhängig vom Modell)

Standkörper / Ständer-

Standkörper / Ständer-

(Abhängig vom Modell)15

DEUDEUTSCH MONTAGE UND VORBEREITUNG Separat erhältlich

(Abhängig vom Modell)

Separat zu erwerbende Artikel können zur Qualitätsverbesserung geändert werden, ohne dass dies explizit

Diese Artikel können Sie über Ihren Fachhändler beziehen.

Diese Geräte sind nur mit bestimmten Modellen kompatibel.

Kamera für Videogespräche

(Abhängig vom Modell)

(Abhängig vom Modell)

(Abhängig vom Modell)

(Abhängig vom Modell)

Produktbezeichnungen, Funktionalität und/oder Designs können im Zuge einer Qualitätsverbesserung

durch den Hersteller geändert werden, ohne dass dies explizit mitgeteilt wird.16

DEU DEUTSCH MONTAGE UND VORBEREITUNG Gehäuse und Bedienelemente

H Navigiert durch die gespeicherten Programme.

H Regelt die Lautstärke.

H Wählt die markierte Menüoption aus oder bestätigt eine Eingabe.

S Öffnet und schließt das Hauptmenü und speichert Ihre Eingaben.

Ändert die Eingangsquelle.

Schaltet den Strom ein und aus.

Sie können das LG Leuchtlogo über OPTION in den Hauptmenüs ein- und ausschalten.(Abhängig vom

SETTINGS INPUT OK Bildschirm

Fernbedienungssensor

Beleuchtetes LG Logo (Nur LALA64**, LA66**, LA71**,

Betriebsanzeige (Nur LA62**, LN57**-ZE/ZK, LN61**)

Fernbedienungssensor

Beleuchtetes LG Logo

SETTINGS INPUT OK Bildschirm

Fernbedienungssensor

SETTINGS INPUT OK Bildschirm

Fernbedienungssensor

Beleuchtetes LG Logo

Option A : LA62**, LA64**, LA66** , LA71**,

DEUDEUTSCH MONTAGE UND VORBEREITUNG Anheben und Bewegen des

Lesen Sie folgende Hinweise, bevor Sie das TV-

Gerät bewegen oder anheben, um Kratzer oder

Beschädigungen am TV-Gerät zu verhindern und

um einen reibungslosen Transport unabhängig von

Typ und Größe zu gewährleisten.

Berühren Sie nach Möglichkeit nicht den

Bildschirm, da er dadurch beschädigt

Es wird empfohlen, das TV-Gerät im

Originalkarton oder in der Originalverpackung

zu bewegen bzw. zu transportieren.

Trennen Sie das Netzkabel und alle weiteren

Kabel, bevor Sie das TV-Gerät bewegen oder

Halten Sie das TV-Gerät so, dass sein

Bildschirm von Ihnen abgewendet ist, um

Beschädigungen zu vermeiden.

Halten Sie das TV-Gerät oben und unten am

Rahmen gut fest. Halten Sie ihn nicht am

transparenten Teil, am Lautsprecher oder am

Lautsprechergrill fest.

Große TV-Geräte sollten stets von mindestens

2 Personen transportiert werden.

Wenn das TV-Gerät von Hand transportiert

wird, halten Sie es wie in der folgenden

Setzen Sie das TV-Gerät während des

Transports keinen ruckartigen Bewegungen

oder starken Erschütterungen aus.

Halten Sie das TV-Gerät beim Transport

aufrecht, drehen Sie es niemals auf die Seite,

und kippen Sie es nicht nach links oder rechts.

Üben Sie keinen übermäßigen Druck auf

den Gehäuserahmen aus, da dies zur

Beschädigung des Bildschirms führen kann.

Fernbedienungssensor

Beleuchtetes LG Logo

Fernbedienungssensor

Betriebsanzeige18 DEUDEUTSCHMONTAGE UND VORBEREITUNG Montage auf einem Tisch 1 Heben Sie das TV-Gerät an, und kippen Sie es auf einem Tisch in die aufrechte Position. - Lassen Sie (mindestens) 10 cm Platz zur Wand, um eine gute Belüftung zu gewähr-leisten.2 Schließen Sie das Stromkabel an eine Steckdose an. VORSICHT

y Stellen Sie das TV-Gerät nicht in die Nähe von Wärmequellen, da dies einen Brand oder Beschädigungen verursachen könnte. 10

cm Befestigen des TV-Gerätes an einem TischBefestigen Sie das TV-Gerät an einem Tisch, um ein Kippen nach vorne, Beschädigungen und Verletzungsgefahr zu verhindern.Um das TV-Gerät an einem Tisch zu montieren, führen Sie die mitgelieferte Schraube an der Rückseite des Standfußes ein, und ziehen Sie sie fest.(Nur 32/39/42/47/50/60LN57**-ZA)(Nur 32/39/42/47/50LN57**-ZE/ZK, 32/39/42/47/50LA62**, 32/42/47/50LA64**, 32/42/47/50LA66**, 47LA71**, 32/42/47LN61**, 32/42LN65**)  2 Stk., P4 x 8(Nur 47/50LN57**-ZE/ZK, 47/50LA62**, 47/50LA64**,47/50LA66**, 47LA71**, 47LN61**)2 Stk., M4 x 8(Nur 32/39/42LN57**-ZE/ZK, 32/39/42LA62**, 32/42LA64**, 32/42LA66**, 32/42LN61**, 32/42LN65**)Verwenden des Kensington-Sicherheitssystems (Diese Funktion steht nicht bei allen Modellen zur Verfügung.) yIhr TV-Gerät kann von der Abbildung abweichen.Der Anschluss des Kensington-Sicherheitssystems befindet sich an der Rückseite des TV-Geräts. Weitere Informationen zur Installation und Verwen-dung finden Sie im Handbuch, das im Lieferum-fang des Kensington-Sicherheitssystems enthalten ist, oder auf der Website unter http://www.kensing-

Schließen Sie das Kabel des Kensington-Sicher-

heitssystems am TV-Gerät und an einem Tisch an.19

DEUDEUTSCH MONTAGE UND VORBEREITUNG Einstellen des Fernsehgerätes für einen opti-

(Diese Funktion steht nicht bei allen Modellen zur

Einstellen des TV-Gerätes für einen optimalen

Blickwinkel Drehen Sie das TV-Gerät um 15 Grad

nach links oder rechts, und stellen Sie den

Blickwinkel optimal ein.

(Nur LA62**, LA64**, LA66**, LA71**, LN57**-ZE/

Drehen Sie das TV-Gerät um 10 Grad nach links

oder rechts, und stellen Sie den Blickwinkel

(Nur 42/47LA69**, 42/47LA74**)

Drehen Sie das TV-Gerät um 8 Grad nach links

oder rechts, und stellen Sie den Blickwinkel

So wird das Fernsehgerät mit einem Kabel

1. Bringen Sie die Kabel für die Tischmontage

mithilfe der Halterungsschrauben an der

2. Befestigen Sie die Kabel für die Tischmontage

mithilfe der Schrauben für die Tischmontage auf

3. Sobald das Fernsehgerät befestigt wurde,

schieben Sie den Tisch möglichst nahe

zur Wand. Kinder können zwischen das

Fernsehgerät und die Wand geraten, was ggf. zu

Verletzungen führen kann.

Um ein Umkippen des TV-Gerätes zu verhindern,

sollte es den Installationsanweisungen

entsprechend sicher am Boden bzw. an der

Wand befestigt werden. Beim Umkippen,

Rütteln oder Schaukeln des TV-Gerätes besteht

Verletzungsgefahr.20 DEUDEUTSCHMONTAGE UND VORBEREITUNG Wandmontage Befestigen Sie an der Rückseite des TV-Gerätes sorgfältig eine optionale Wandhalterung, und montieren Sie die Wandhalterung an einer stabilen Wand, die senkrecht zum Fußboden steht. Wenn Sie das TV-Gerät an anderen Baustoffen befestigen möchten, fragen Sie zunächst bei einer qualizierten Fachkraft nach.LG empehlt, dass die Wandmontage von einem qualizierten Techniker durchgeführt wird. 10 cm 10 cm10 cm 10 cm

y Achten Sie darauf, dass Kinder nicht auf das TV-Gerät klettern oder sich daran hängen. HINWEIS

y Verwenden Sie eine Haltevorrichtung oder einen Schrank, der stabil und groß genug ist, um das TV-Gerät sicher abzustützen.

y Halterungen, Seile und anderes Befestigungsmaterial gehören nicht zum Lieferumfang des Gerätes. Bitte wenden Sie sich zum Erwerb von geeignetem Zubehör an Ihren Fachhändler.Befestigen des TV-Gerätes an einer Wand (Diese Funktion der Kippsicherung steht nicht bei allen Modellen zur Verfügung.)1 Setzen Sie die Ringschrauben oder TV-Halterungen und Schrauben an der Rückseite des TV-Gerätes ein, und befestigen Sie sie. - Wenn an den Ringschraubenpositionen Schrauben eingesetzt sind, entfernen Sie zunächst die Schrauben.2 Montieren Sie die Wandhalterungen mit den Schrauben an der Wand. Stimmen Sie die Position der Wandhalterung auf die Ringschrauben an der Rückseite des TV-Gerätes ab.3 Verbinden Sie die Ringschrauben und Wandhalterungen fest mit einem stabilen Seil. Achten Sie darauf, dass das Seil horizontal verläuft. VORSICHT

y Wenn Sie das Produkt auf den optimalen Winkel einstellen, sollten Sie darauf achten, dass Sie Ihre Finger nicht einklemmen.

» Das Einklemmen von Händen oder Fingern kann Verletzungen verursachen. Wenn das Gerät zu stark geneigt ist, kann es herunterfal-len und beschädigt werden bzw. Verletzungen verursachen.<Rückseite> <Vorderseite>21

DEUDEUTSCH MONTAGE UND VORBEREITUNG VORSICHT

Trennen Sie erst das Netzkabel, bevor Sie das

TV-Gerät bewegen oder installieren. Ansonsten

besteht Stromschlaggefahr.

Wenn Sie das TV-Gerät an einer Decke oder

Wandschräge montieren, kann es herunterfallen

und zu schweren Verletzungen führen.

Verwenden Sie eine zugelassene Wandhalterung

von LG, und wenden Sie sich an Ihren Händler

vor Ort oder an qualifiziertes Fachpersonal.

Ziehen Sie die Schrauben nicht zu fest an, da

dies Beschädigungen am TV-Gerät hervorrufen

und zum Erlöschen Ihrer Garantie führen könnte.

Verwenden Sie die Schrauben und

Wandhalterungen, die der VESA-Norm

entsprechen. Schäden oder Verletzungen,

die durch unsachgemäße Nutzung oder die

Verwendung von ungeeignetem Zubehör

verursacht werden, fallen nicht unter die

Verwenden Sie die Schrauben, die unter den

Spezifikationen der VESA-Norm aufgeführt sind.

Der Wandmontagesatz beinhaltet eine

Installationsanleitung und die notwendigen Teile.

Die Wandhalterung ist optional. Zusätzliches

Zubehör erhalten Sie bei Ihrem Elektrohändler.

Die Schraubenlänge hängt von der

Wandbefestigung ab. Verwenden Sie unbedingt

Schrauben der richtigen Länge.

Weitere Informationen können Sie dem im

Lieferumfang der Wandhalterung enthaltenen

Wenn Sie eine Wandhalterung eines

Fremdanbieters am TV-Gerät anbringen, setzen

Sie die inneren Distanzstücke in die

Wandhalterungsbohrungen am TV-Gerät ein, um

den vertikalen Betrachtungswinkel des Gerätes

anpassen zu können. Achten Sie darauf, dass

Sie nicht die Distanzstücke für die LG-

Wandhalterung verwenden. (Nur

Distanzstücke für Wandhalterung

Verwenden Sie unbedingt Schrauben und

Wandhalterungen, die der VESA-Norm entsprechen.

Die Standardmaße der Wandmontagesätze können der

folgenden Tabelle entnommen werden.

Separat zu beziehen (Wandmontagehalterung)

Modell 47/50/55LA62**

LSW430B Wandmontagehalterung

LSW130B LSW230B LSW430B MSW240

DEU DEUTSCH FERNBEDIENUNG FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung.

Lesen Sie dieses Handbuch bitte aufmerksam durch, und verwenden Sie das TV-Gerät

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien (1,5 V,

AAA), legen Sie die - und -Enden entsprechend der Kennzeichnung im Fach ein, und

schließen Sie das Batteriefach.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

Stellen Sie sicher, dass die Fernbedienung auf den Sensor am TV-Gerät gerichtet ist.

(Nur LN570*, LN575*, LN577*, LN61**)

TV/RAD Wählt Radio-, TV- und DTV-Programme.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Q. MENU (Schnellmenü) Öffnet die Schnellmenüs.

GUIDE (PROGRAMMFÜHRER) Öffnet den Programmführer.

RATIO (Verhältnis) Ändert die Bildgröße.

INPUT Ändert die Eingangsquelle.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

Q.VIEW Kehrt zurück zum vorherigen Programm.

FAV Zugriff auf die Liste der Lieblingskanäle.

Wählen Sie die Menüquelle für MHP TV. (Nur Italien) (abhängig vom Modell)

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

TELETEXT-Tasten Diese Tasten werden für Teletext verwendet.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

SMART Öffnet die Smart-Startmenüs.

MY APPS Zeigt die Liste der Apps an.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch

Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

BACK Zurück zur vorherigen Ebene.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

SETTINGS (Einstellungen) Öffnen der Hauptmenüs.

Beginnen Sie mit dem Aufnehmen, und lassen Sie das

Aufnahmemenü anzeigen.

LIVE TV (LIVE-TV) Rückkehr zum LIVE-TV.

) Steuerung von Premium-Inhalten,

- oder Smart Share-Menüs oder der SIMPLINK-kompatiblen Geräte (USB

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

DEUDEUTSCH FERNBEDIENUNG

(Benutzerhandbuch) Ruft das Benutzerhandbuch auf.

RATIO (Verhältnis) Ändert die Bildgröße.

INPUT Ändert die Eingangsquelle.

TV/RAD Wählt Radio-, TV- und DTV-Programme.

LIST Zum Zugriff auf die Liste der gespeicherten Programme.

(Leerzeichen) Gibt ein Leerzeichen auf der Bildschirmtastatur wieder.

Q.VIEW Kehrt zurück zum vorherigen Programm.

FAV Zugriff auf die Liste der Lieblingskanäle.

3D Wird zur Ansicht von 3D-Videos verwendet.

PAGE Wechselt zum vorherigen oder nächsten Bildschirm.

INFO Anzeige von Informationen zum aktuellen Programm und Bildschirm.

SMART Öffnet die Smart-Startmenüs.

MY APPS Zeigt die Liste der Apps an.

Navigationstasten (nach oben/nach unten/nach links/nach rechts) Navigiert durch

Menüs und Einstellungen.

OK Wählt Menüs oder Einstellungen und speichert Ihre Eingabe.

GUIDE (PROGRAMMFÜHRER) Öffnet den Programmführer.

EXIT Ausblenden der Bildschirmmenüs und Zurückkehren zum TV-Bild.

Farbtasten Öffnen Sonderfunktionen in manchen Menüs.

( : Rot, : Grün, : Gelb, : Blau)

TELETEXT-Tasten Diese Tasten werden für Teletext verwendet.

SUBTITLE Ruft den bevorzugten Untertitel im digitalen Modus auf.

Q. MENU (Schnellmenü) Öffnet die Schnellmenüs.

LIVE TV (LIVE-TV) Rückkehr zum LIVE-TV.

) Steuerung von Premium-Inhalten,

- oder Smart Share-Menüs oder der SIMPLINK-kompatiblen Geräte (USB

Beginnen Sie mit dem Aufnehmen, und lassen Sie das

Aufnahmemenü anzeigen.

SETTINGS (Einstellungen) Öffnen der Hauptmenüs.

AD Schaltet die Audiobeschreibung ein oder aus.

Wählen Sie die Menüquelle für MHP TV. (Nur Italien) (abhängig vom Modell)

DEU DEUTSCH TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG TASTENFUNKTIONEN DER MAGIC-

FERNBEDIENUNG Dieses Teil ist bei keinem der Modelle im Lieferumfang enthalten.

Wenn die Meldung „Die Batterie der Magic-Fernbedienung ist schwach. Bitte Batterie

wechseln.“ angezeigt wird, wechseln Sie die Batterie.

Um die Batterien zu wechseln, öffnen Sie das Batteriefach, wechseln Sie die Batterien

(1,5 V, AA), legen Sie die - und -Enden entsprechend der Kennzeichnung im

Fach ein, und schließen Sie das Batteriefach. Richten Sie die Fernbedienung auf den

Fernbedienungssensor am TV-Gerät aus.

Gehen Sie zum Herausnehmen der Batterien in umgekehrter Reihenfolge vor.

Verwenden Sie niemals alte zusammen mit neuen Batterien, da dies Schäden an der Fernbedienung hervorrufen kann.

(Nur LA66**, LA69** , LA71**, LA74**, LN578* , LN65**)

P BACK SMART/Q.MENU Spracherkennung

(Abhängig vom Modell)

Öffnet die Schnellmenüs.

Öffnet die Universalsteuerung.

(Diese Funktion ist in einigen Ländern

Öffnet die Smart-Startmenüs.

Wählt Menüs oder Einstel-

lungen und speichert Ihre

Navigiert durch die gespei-

Wenn Sie die Navigationstaste

drücken, während Sie den Zei-

ger über den Bildschirm bewe-

gen, verschwindet der Zeiger,

und die Magic-Fernbedienung

funktioniert wie eine normale

Wenn Sie den Zeiger wieder

einblenden möchten, schütteln

Sie die Magic-Fernbedienung

Ein- oder Ausschalten des TV-

3D Ansicht von 3D-Video.

(Abhängig vom Modell)

BACK Zurück zur vorherigen Ebene.

Regelt die Lautstärke.

Navigiert durch die gespeicherten

Programme oder Kanäle

nach unten/nach links/nach

Navigiert durch Menüs und Ein-

Spracherkennung (Abhängig vom Modell)

Um die Spracherkennungs-Funktion zu nutzen, ist eine Netzwerkverbindung erforderlich.

Die Erkennungsrate kann je nach den Merkmalen des Benutzers (Stimme, Aussprache, Betonung,

Sprechgeschwindigkeit) und der Umgebung (Geräusche und Lautstärke des Fernsehers) variieren.

1. Drücken Sie die Taste „Spracherkennung“.

2. Beginnen Sie zu sprechen, wenn das Fenster zur Spracherkennung auf der linken Seite des

Fernsehbildschirms erscheint.

• Wenn Sie zu schnell oder zu langsam sprechen, kann die Spracherkennung fehlschlagen.

• Halten Sie die Magic-Fernbedienung maximal 10 cm von Ihrem Gesicht entfernt.25

DEUDEUTSCH TASTENFUNKTIONEN DER MAGIC-FERNBEDIENUNG

Wenn Sie auf der Magic-Fernbedienung auf

Rad (OK) drücken, wird der folgende Bild-

Zeigt Informationen zum aktuellen Programm

Sie können das Menü Mehr wählen.

Registrieren der Magic-

Damit die Magic-Fernbedienung funktioniert, muss

sie zuvor mit Ihrem TV-Gerät gekoppelt werden.

So wird die Magic-Fernbedienung registriert

1 Um die Registrierung

automatisch durchzuführen,

schalten Sie das TV-Gerät

ein, und drücken Sie 20

Sekunden lang auf die Taste

Rad (OK). Nach Abschluss

der Registrierung wird eine

entsprechende Meldung auf

dem Bildschirm angezeigt.

2 Wenn die Registrierung

nicht erfolgreich verläuft,

schalten Sie das TV-Gerät

aus und wieder ein. Drücken

Sie dann 20 Sekunden lang

die Taste Rad (OK), um die

Registrierung abzuschließen.

So wird die Magic-Fernbedienung erneut

1 Drücken und halten Sie 5

Sekunden lang die Tasten

Registrierung zurückzusetzen.

Führen Sie die Registrierung

dann durch, indem Sie

Anweisungen unter ``So wird

die Magic-Fernbedienung

registriert´´ folgen.

2 Um die Magic-Fernbedienung

erneut zu registrieren, drücken

und halten Sie 5 Sekunden lang

die Taste BACK bei auf das

TV gerichteter Fernbedienung.

Wenn der Rückstellvorgang

abgeschlossen ist, erscheint

eine Information auf dem

Vorsichtsmaßnahmen bei

der Verwendung der Magic-

Verwenden Sie die Fernbedienung innerhalb

der maximalen Kommunikationsreichweite

(10 m). Wird die Fernbedienung außerhalb

dieser Entfernung verwendet oder befindet

sich ein Hindernis vor der Fernbedienung,

kann es zu einem Kommunikationsfehler

Auch andere Geräte in der Nähe können

Kommunikationsfehler verursachen. Elekt-

rogeräte, wie beispielsweise ein Mikrowel-

lenherd oder ein kabelloses LAN-Produkt,

können zu Störungen führen, weil sie im

gleichen Frequenzbereich (2,4 GHz) arbeiten

wie die Magic-Fernbedienung.

Die Magic-Fernbedienung kann beschädigt

werden oder nicht mehr ordnungsgemäß

funktionieren, wenn sie herunterfällt oder

einen starken Stoß erhält.

Achten Sie beim Gebrauch der Magic-Fern-

bedienung darauf, nicht gegen in der Nähe

stehende Möbel oder Personen zu stoßen.

Hersteller und Installateur können keinen

Service bezüglich der Sicherheit von Per-

sonen bieten. Das Drahtlosgerät verursacht

eventuell Interferenzen aufgrund von elektro-

magnetischen Wellen.

Ein W-LAN Router (Sender) sollte sich min-

destens 1 m vom TV-Gerät entfernt befin-

den. Wenn er näher als 1 m vom TV-Gerät

entfernt ist, funktioniert die Magic-Fernbe-

dienung aufgrund von Frequenzstörungen

möglicherweise nicht einwandfrei.

Fernbedienung verwendet

1 Wenn der Zeiger nicht zu

sehen ist, bewegen Sie die

Fernbedienung etwas nach links

oder rechts. Daraufhin wird der

Zeiger automatisch wieder auf

dem Bildschirm angezeigt.

Wurde der Zeiger über einen

längeren Zeitraum nicht ver-

wendet, wird er ausgeblendet.

2 Sie können den Zeiger bewegen,

indem Sie den Zeigersender

an der Fernbedienung auf Ihr

TV-Gerät richten und dann

die Fernbedienung nach

links, rechts, oben oder unten

Wenn der Zeiger nicht ord-

nungsgemäß funktioniert, war-

ten Sie 10 Sekunden, bevor

Sie die Fernbedienung erneut

DEU DEUTSCH DAS BENUTZERHANDBUCH VERWENDEN

1 Drücken Sie die Taste SMART

Smart-Startmenü zuzugreifen.

2 Wählen Sie Benutzerhandbuch, und drücken

 Benutzerhandbuch Benutzerhandbuch

Sie können auch auf das Benutzerhandbuch

zugreifen, indem Sie auf der Fernbedienung

(Benutzerhandbuch) drücken.(Nur

LA62**, LA64**) Verwendung eines EingabegerätsOptionen für TV-Sperre auswählenSo stellen Sie das Land einHilfe für Benutzer mit BehinderungenEinrichten der Magic-FernbedienungFestlegen der SpracheFestlegen von Zeitoptionen Benutzerhandb

1 OPTIONEinstellung SENDEREinstellung BILD, TONLG SMART-FunktionErweiterte FunktionInformationen 2

4 5 IndexOnline-Benutzerhandbuch 1

Zeigt das aktuelle Programm oder den Ein-

gangsquellenbildschirm an.

Hier können Sie Ihre gewünschte Kategorie

Hier können Sie das gewünschte Element

zwischen den Seiten.

Ermöglicht das Blättern durch die Beschreibung

Ihrer gewünschten Funktion aus dem Index.

Offeriert detaillierte Informationen über die Funk-

tionen des LG Smart TVs bei angeschlossenem

(Verfügbarkeit ist abhängig vom Land bzw.

OPTION > Festlegen der Sprache SMART  Einstellungen  OPTION  SpracheWählt die am Bildschirm angezeigte Menü Sprache (Language) und Audiosprache.Menü Sprache (Language)AudiospracheWählt eine Sprache für die Anzeige von Text aus.[Nur im digitalen Modus]Wenn digital übertragene Sendungen mehrere Audiosprachen enthalten, können Sie die gewünschte Sprache wählen.Untertitel-sprache[Nur im digitalen Modus]Verwenden Sie die Funktion «Untertitel», wenn zwei oder mehr Untertitel-sprachen gesendet werden.✎ Wenn in einer ausgewählten Sprache keine Untertiteldaten ausgestrahlt werden, wird die Standard-Untertitelsprache angezeigt. Los SchließenIndex Online-Benutzerhandbuch

Zeigt die Beschreibung des ausgewählten

Wechselt vom Benutzerhandbuch direkt zum

DAS BENUTZERHANDBUCH VERWENDEN Im Benutzerhandbuch erhalten Sie auf einfache Weise detaillierte Informationen zum TV-Gerät.

DEUDEUTSCHWARTUNG / FEHLERBEHEBUNG WARTUNG Reinigung des TV-Gerätes Reinigen Sie Ihr TV-Gerät regelmäßig für eine optimale Leistung und eine verlängerte Produktlebensdauer. VORSICHT

y Achten Sie darauf, zuvor das Gerät auszuschalten und trennen Sie das Netzkabel sowie alle anderen Kabel vom Gerät bzw. der Steckdose.

y Wenn das TV-Gerät über einen längeren Zeitraum unbeaufsichtigt oder ungenutzt ist, ziehen Sie das Netzkabel aus der Steckdose und trennen Sie alle Signalzuführungen, um mögliche Schäden durch Blitzschlag oder Spannungsspitzen zu vermeiden. Bildschirm, Rahmen, Gehäuse und Standfuß

y Entfernen Sie Staub oder leichte Verschmutzungen mit einem trockenen, sauberen und weichen Tuch.

y Entfernen Sie größere Verschmutzungen mit einem weichen Tuch. Feuchten Sie das Tuch mit sauberem Wasser oder einem milden Reinigungsmittel an. Wischen Sie das Gerät anschließend umgehend mit einem trockenen Tuch trocken. VORSICHT

y Berühren Sie nach Möglichkeit nicht den Bildschirm, da er dadurch beschädigt werden könnte.

y Die Oberfläche darf weder gedrückt, gerieben, noch mit dem Fingernagel oder einem spitzen Gegenstand gestoßen werden, da dies Kratzer und Bildverzerrungen verursachen kann.

y Verwenden Sie keine Chemikalien, da diese das Gerät beschädigen können.

y Sprühen Sie keine Flüssigkeit auf die Oberfläche. Wenn Wasser in das TV-Gerät eindringt, kann dies zu Feuer, elektrischem Schlag oder Fehlfunktionen führen. Netzkabel Entfernen Sie angesammelten Staub oder Schmutz regelmäßig vom Netzkabel. FEHLERBEHEBUNG Problem Mögliche LösungDas TV-Gerät reagiert nicht auf die Fernbedienung.

y Prüfen Sie den Sensor der Fernbedienung, und versuchen Sie es erneut.

y Prüfen Sie, ob sich zwischen dem Produkt und der Fernbedienung ein Hindernis befindet.

y Prüfen Sie, ob die Batterien noch geladen sind und ordnungsgemäß eingesetzt wurden ( auf , auf ).Weder Bild noch Ton wird ausgegeben.

y Prüfen Sie, ob das Gerät eingeschaltet ist.

y Prüfen Sie, ob das Netzkabel in der Steckdose steckt.

y Prüfen Sie, ob die Steckdose ordnungsgemäß funktioniert, indem Sie andere Geräte einstecken.Das TV-Gerät schaltet sich plötzlich ab.

y Überprüfen Sie die Steuerungseinstellungen der Stromversorgung. Die Stromversorgung ist möglicherweise unterbrochen.

y Prüfen Sie, ob in den Zeiteinstellungen automatisches Abschalten aktiviert ist.

y Wenn kein Signal besteht, obwohl das TV-Gerät eingeschaltet ist, schaltet sich das Gerät nach 15 Minuten automatisch ab.Beim Anschließen an den PC (HDMI DVI) wird entweder „Kein Signal“ oder „Ungültiges Format“ angezeigt.

y Schalten Sie das Fernsehgerät mit der Fernbedienung aus und dann erneut ein.

y Schließen Sie das HDMI-Kabel erneut an.

y Starten Sie den PC bei eingeschaltetem Fernsehgerät erneut.

DEU DEUTSCH EINRICHTUNG DER EXTERNEN STEUERUNG / TECHNISCHE DATEN TECHNISCHE DATEN

(Nur LA66**, LA69** , LA71**, LA74**, LN578* , LN65**)

Spezifikation für Bluetooth-Modul (BM-LDS401)

Standard Bluetooth-Version 3.0

Frequenzbereich 2400 ~ 2483,5 MHz

Ausgangsleistung (Max.) 10 dBm oder niedriger

Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benut-

zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle

EINRICHTUNG DER EXTERNEN STEUERUNG Informationen zur Einrichtung der externen Steuerung erhalten Sie unter www.lg.com.29

DEUDEUTSCH TECHNISCHE DATEN

(Nur LA62**, LA64**, LA66**, LA69**, LA71**, LA74**, LN575*, LN577*, LN578*, LN61**, LN65**)

Spezifikation für WLAN-Modus (TWFM-B006D)

5725 bis 5850 MHz (Für Nicht-EU-Länder)

Ausgangsleistung (Max.)

Da der Frequenzkanal je nach Land variieren kann, kann die Betriebsfrequenz nicht durch die Benut-

zer geändert oder angepasst werden. Dieses Gerät ist entsprechend der regionalen Frequenztabelle

fel licht. Verduister de kamer als dit gebeurt.
