BEDIENUNGSANLEITUNG NXB55 YAMAHA

Gibt verschiedenste Inhalte in Ton von hoher Qualität

Durch die drahtlose Wiedergabe über Bluetooth und die Verbindung mit

dem AUDIO INPUT-Anschluss über das Audiokabel können Sie eine breite

Palette an externen Geräten anschließen, wie Mobiltelefone, Computer,

tragbare Player etc.

AUTO STANDBY Wenn über einen bestimmten Zeitraum kein Toneingang erfolgt, begeben

sich die Lautsprecher automatisch in den Standby.

So sparen Sie Energie, da Sie das Gerät nicht jedes Mal ein- und ausschalten

Mit der Lautstärkeregelungsfunktion der Lautsprecher können Sie auch bei

geringer Lautstärke satte Basstöne erzeugen.

Lecture de divers types de contenu avec une grande

d’équipements électriques et électroniques Le symbole sur les produits, l’emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.Pour un traitement, une récupération et un recyclage appropriés des déchets d’équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.En vous débarrassant correctement des déchets d’équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d’un traitement inapproprié des déchets.Pour plus d’informations à propos de la collecte et du recyclage des déchets d’équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.[Information sur le traitement dans d’autres pays en dehors de l’Union Européenne] Ce symbole est seulement valables dans l’Union Européenne. Si vous souhaitez vous débarrasser de déchets d’équipements électriques etélectroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.i De

Um bestmögliche Leistung zu gewährleisten, lesen Sie bitte diese Anleitung gründlich

durch. Bewahren Sie sie an sicherer Stelle zum Nachschlagen auf.

1 Stellen Sie dieses Klangsystem an einem gut belüfteten, kühlen, trockenen und

sauberen Ort auf - schützen Sie es vor direktem Sonnenlicht, Wärmequellen,

Vibrationen, Staub, Feuchtigkeit und/oder Kälte. Lassen Sie für die Belüftung um

das Gerät mindestens so viel Platz frei, wie im Folgenden angegeben.

2 Platzieren Sie dieses Gerät entfernt von anderen elektrischen Geräten, Motoren

oder Transformatoren auf, um Brummgeräusche zu vermeiden.

3 Setzen Sie dieses Gerät nicht plötzlichen Temperaturschwankungen von kalt zu

heiß aus, und stellen Sie es nicht an einem Ort mit hoher Luftfeuchtigkeit auf (z.B.

in einem Raum mit einem Luftbefeuchter), um Kondensationsbildung im Gerät zu

verhindern, welche zu elektrischen Schlägen, Bränden, Schäden am Gerät und/

oder Unfällen mit Verletzungen führen kann.

4 Stellen Sie das Gerät nicht an Orten auf, wo Fremdkörper hineinfallen oder

Flüssigkeitsspritzer auf oder in das Gerät geraten können. Stellen Sie folgendes

NICHT auf das Gerät:

– Andere Komponenten, da sie Schäden und/oder Verfärbungen auf der

Oberfläche des Geräts verursachen können.

– Brennende Objekte (z.B. Kerzen), da sie Brände, Schäden am Gerät und/oder

Verletzungen verursachen können.

– Behälter mit Flüssigkeiten, da sie umkippen und Flüssigkeiten in das Gerät

schütten können, was zu elektrischen Schlägen und/oder Schäden am Gerät

5 Decken Sie das Gerät nicht mit einer Zeitung, Tischdecke, Vorhang usw. ab, um

Hitzestau zu vermeiden. Wenn die Temperatur im Gerät stark ansteigt, können

Brände, Geräteschäden und/oder Verletzungen verursacht werden.

6 Betreiben Sie dieses Gerät nicht in umgekippter Stellung. Das kann zu

Überhitzung und Schäden am Gerät führen.

7 Beim Abziehen des Netzkabels von der Netzsteckdose ziehen Sie immer direkt am

Netzkabelstecker und nicht am Kabel.

8 Beim Abziehen des Netzteils von der Wandsteckdose ziehen Sie immer direkt am

Netzteil und nicht am Kabel.

9 Versuchen Sie nicht, dieses Gerät mit chemischen Lösungsmittel zu reinigen;

dadurch kann das Gehäuse beschädigt werden. Verwenden Sie einen sauberen,

10 Das Gerät darf nur mit der vorgeschriebenen Spannung betrieben werden. Betrieb

des Geräts mit einer höheren Spannung als vorgeschrieben ist gefährlich und kann

zu Bränden, Schäden am Gerät und/oder Verletzungen führen. Yamaha

übernimmt keine Verantwortung für jegliche Schäden, die aus dem Betrieb des

Geräts mit einer anderen als der vorgeschriebenen Spannung resultieren.

11 Versuchen Sie nicht dieses Gerät zu modifizieren oder selber zu reparieren.

Wenden Sie sich an qualifiziertes Yamaha-Kundendienstpersonal, wenn Service

erforderlich ist. Das Gehäuse darf unter keinen Umständen geöffnet werden.

12 Wenn Sie das Gerät längere Zeit über nicht verwenden wollen (z.B. wenn Sie in

Urlaub fahren), ziehen Sie das Netzkabel von der Netzsteckdose ab.

13 Lesen Sie immer zuerst das Kapitel „STÖRUNGSBEHEBUNG“ in dieser

Anleitung durch, um zu erfahren, wie Sie zunächst im Hinblick auf häufige

Bedienfehler prüfen, bevor Sie entscheiden, dass das Gerät defekt ist.

14 Vor dem Transport dieses Geräts die Netzstecker aus der Wandsteckdose ziehen.

15 Verwenden Sie immer den diesem Gerät mitgelieferte Netzteil. Bei Verwendung eines anderen

Netzteils als des mitgelieferten können Brände oder Geräteschäden verursacht werden.

16 Stellen Sie dieses Gerät in der Nähe der Netzsteckdose und so auf, dass das

Netzkabel gut zugänglich ist.

17 Für zusätzlichen Schutz dieses Produkts während eines Gewitters oder wenn es

längere Zeit unbenutzt stehengelassen wird, ziehen Sie den Netzstecker von der

Steckdose ab. Dadurch werden Schäden am Gerät durch Blitzschlag und

Stromspitzen vermieden.

18 Sichere Anordnung oder Installation gehört zur Verantwortung des Anwenders.

Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung

oder Installation der Lautsprecher zurückzuführen sind.

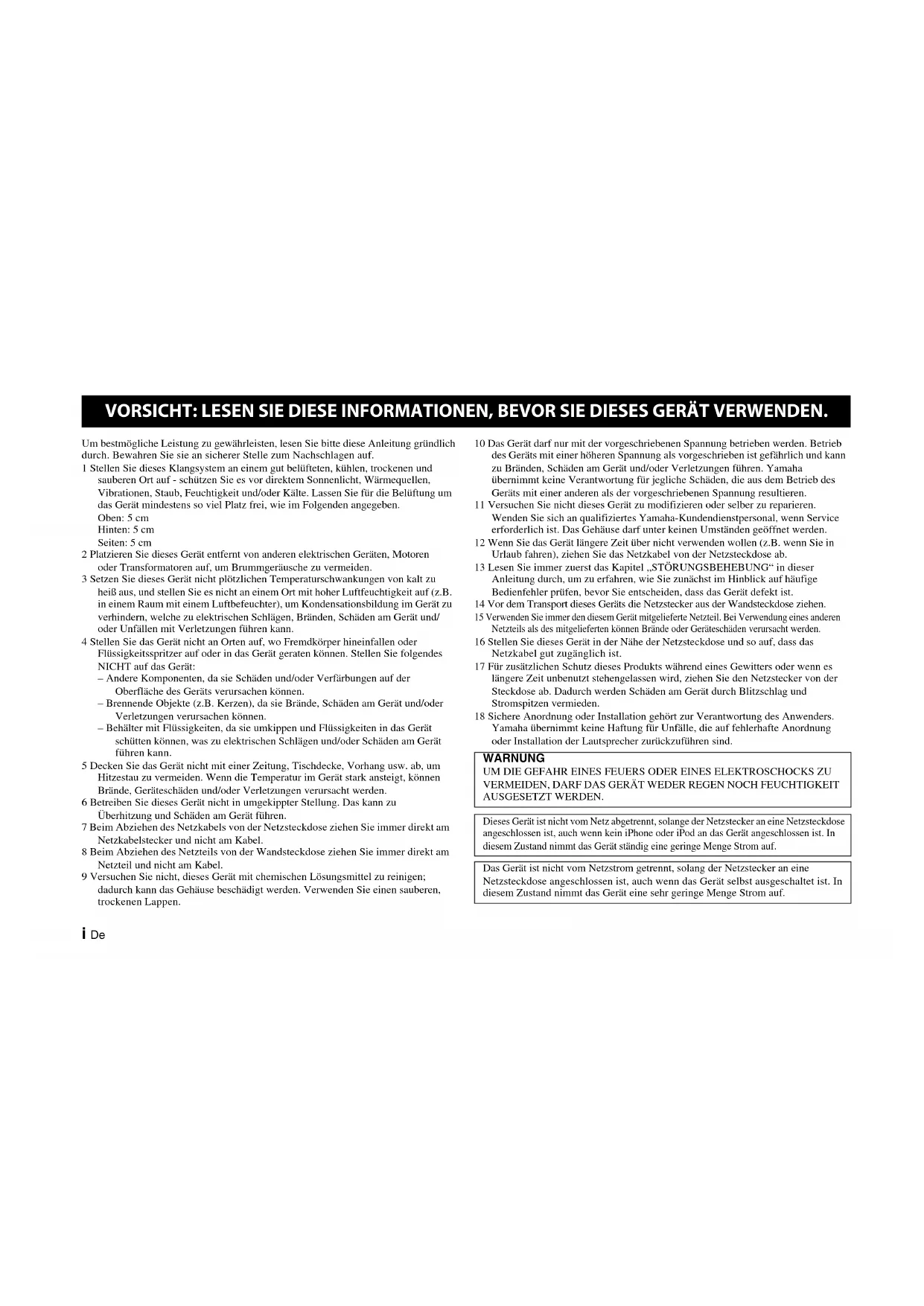

VORSICHT: LESEN SIE DIESE INFORMATIONEN, BEVOR SIE DIESES GERÄT VERWENDEN.

WARNUNG UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

Dieses Gerät ist nicht vom Netz abgetrennt, solange der Netzstecker an eine Netzsteckdose

angeschlossen ist, auch wenn kein iPhone oder iPod an das Gerät angeschlossen ist. In

diesem Zustand nimmt das Gerät ständig eine geringe Menge Strom auf.

Das Gerät ist nicht vom Netzstrom getrennt, solang der Netzstecker an eine

Netzsteckdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet ist. In

diesem Zustand nimmt das Gerät eine sehr geringe Menge Strom auf.ii De

Steuerelemente und Funktionen 1

Bluetooth-Verbindung zur Musikwiedergabe5

Statusanzeige (LED) 11

Technische Daten 11 Prüfen Sie vor dem Zusammenbau und Anschluss, ob Sie sämtliche folgende Artikel erhalten haben.•Netzteil × 1• 3,5-mm-Stereo-Ministeckerkabel (2,0 m) × 1Verwenden Sie dieses Gerät nicht in einem Abstand von weniger als 22 cm zu Personen, die ein Herzschrittmacher-oder Defibrillator-Implantat tragen.Funkwellen können elektronische medizinische Geräte stören.Benutzen Sie dieses Gerät nicht in der Nähe von medizinischen Geräten oder Einrichtungen. Vorsichtshinweise Bitte lesen Sie vor dem Gebrauch die folgenden Vorsichtshinweise für den Betrieb:• Verwenden Sie ausschließlich das für dieses Gerät vorgesehene Netzteil. Yamaha übernimmt keine Verantwortung für Schäden, die durch die Verwendung anderer Netzteile verursacht wurden.• Üben Sie keinen Druck oder keine übermäßige Kraft auf die Regler des Geräts aus und stellen Sie keine schweren Gegenstände auf das Gehäuse.• Vermeiden Sie die Ausgabe von Testdisks, elektrischen Musikinstrumenten oder extrem lauter oder verzerrter Eingabe. Dies könnte eine Störung der Lautsprecher verursachen.• Dieses Gerät kann Bildverzerrungen hervorrufen, wenn es in der Nähe eines Computerbildschirms oder Fernsehers aufgestellt wird. Stellen Sie es in diesem Fall weiter entfernt auf.• Halten Sie dieses Gerät von Magnetmedien wie Disketten und Bändern fern. Anderenfalls könnten die Daten auf dem Medium zerstört werden.• Trennen Sie das Netzteil sofort von der Steckdose, wenn ein Problem auftreten sollte. Inhalt

Mitgeliefertes Zubehör1 De

1 Kopfhöreranschluss (3,5-mm-Stereo-Minibuchse)

Dient zum Anschließen von Kopfhörern. Wenn Kopfhörer angeschlossen sind, erfolgt keine Tonausgabe über die Lautsprecher.Achten Sie vor dem Gebrauch von Kopfhörern darauf, dass die Lautstärke niedrig genug ist, um Ihr Gehör zu schützen.• Verwenden Sie Kopfhörer nicht über längere Zeit bei hoher Lautstärke. Dies könnte Ihr Gehör schädigen.• Achten Sie darauf, dass die Lautstärke der Audiogeräte auf den Mindestpegel eingestellt ist, bevor Sie Kopfhörer anschließen. Ein plötzliches lautes Geräusch kann Ihr Gehör schädigen. 2 Regler VOL (Lautstärke)

Regelt die Lautstärke von Lautsprechern und Kopfhörern.

Die Lautstärke nimmt zu, wenn der Regler VOL (Lautstärke) nach rechts

gedreht wird, und nimmt ab, wenn er nach links gedreht wird.

Mit der Lautstärkeregelungsfunktion der Lautsprecher können Sie auch

bei geringer Lautstärke satte Basstöne erzeugen.

Je nach Lautstärkepegel des Geräts korrigiert die Funktion die Lautstärke

automatisch für ein optimales Klangerlebnis. Regulieren Sie den Ausgabepegel wie folgt;a Wenn Sie ein externes Gerät an dieses Gerät angeschlossen haben, schalten Sie dieses ein und drehen Sie den Regler VOL (Lautstärke) in die 2-Uhr-Stellung (siehe nachfolgende Abbildung).b Stellen Sie die Lautstärke des externen Geräts auf den höchsten Pegel ein, der nicht verzerrt klingt.Einzelheiten zu externen Geräten finden Sie in deren Anleitung. c Drehen Sie den Regler VOL (Lautstärke) dieses Geräts, um die Lautstärke auf den gewünschten Pegel einzustellen. Steuerelemente und Funktionen

Lautstärkeregelung Hinweise a

(Rechts) (Von vorne auf die Lautsprecher blickend rechts.) Lautsprecher L (Links) (Von vorne auf die Lautsprecher blickend links.) Vorderseite2 De

3 p (Betrieb)/Anzeige (LED)

p (Betrieb) drücken, schaltet sich das Gerät ein und die

Anzeige leuchtet auf. Auch wenn das Gerät ausgeschaltet ist oder sich im Standby befindet, verbraucht es eine geringe Menge an Strom. 4

AUTO STANDBY-Schalter

• ON: Aktiviert den automatischen Standby-Modus (ON ist die

Standardeinstellung, ☞ Seite 3).

• OFF: Deaktiviert den automatischen Standby-Modus (☞ Seite 3).

• INIT.: Initialisiert die Koppelungsdaten für Bluetooth (☞ Seite 7).

5 AUDIO INPUT (Eingangsanschluss)

Dient zur Verbindung mit externen Geräten, wie z. B. einem tragbaren

Player, Computer, Fernseher etc. mithilfe des mitgelieferten 3,5-mm-

Stereo-Ministeckerkabels.

6 TO LEFT SPEAKER Dient zum Anschließen eines Kabels vom Lautsprecher L (links) über

Sie sollten unbedingt das mitgelieferte Netzteil verwenden.

Steuerelemente und Funktionen Aus Ein Seitenansicht der Taste

Lautsprecher R (rechts) Lautsprecher L (links)

Hinweis Mischung mehrerer Signalquellen Während der Wiedergabe über eine Bluetooth-Verbindung wird der Ton gemischt und über den Lautsprecher oder den Kopfhörer ausgegeben, wenn die Musik über AUDIO INPUT abgespielt wird. Sie können beispielsweise Nachrichten von einem Fernsehgerät hören, während Musik von einem tragbaren Player wiedergegeben wird, indem die Audioausgabe gemischt wird.3 De

Dieses Gerät verfügt über eine Funktion, die automatisch den Standby-

Modus aktiviert (Energiesparmodus), wenn kein Audiosignal von einem

angeschlossenen Gerät empfangen wird oder wenn das angeschlossene

Gerät eine bestimmte Zeit lang (ungefähr 30 Minuten) Ton mit niedriger

Lautstärke wiedergibt. Im Standby-Modus erlischt die Anzeigeleuchte.

Aktiviert den automatischen Standby-Modus

a Drücken Sie p (Betrieb), um dieses Gerät auszuschalten (aus).

b Setzen Sie den AUTO STANDBY-Schalter auf ON. c Drücken Sie p (Betrieb), um dieses Gerät einzuschalten.• Der automatische Standby-Modus ist aktiviert, wenn das Gerät eingeschaltet ist.• Die Zeit bis zum Eintreten des Standby-Modus ist lediglich ein Richtwert und hängt von der jeweiligen Situation ab. Wenn das Gerät in den Standby-Modus eintritt, während Sie es

verwenden, führen Sie einen der nachfolgenden Schritte aus, oder . Passen Sie die Lautstärke an.a Erhöhen Sie leicht den Ausgabepegel des angeschlossenen Geräts. b Drehen Sie den Regler VOL (Lautstärke) am Gerät und passen Sie den Tonpegel nach Bedarf an. Setzen Sie den AUTO STANDBY-Schalter auf OFF.a Drücken Sie p (Betrieb), um dieses Gerät auszuschalten. b Setzen Sie den AUTO STANDBY-Schalter auf der Rückseite auf OFF

(Betrieb), um dieses Gerät einzuschalten. • Die Standardeinstellung für den AUTO STANDBY-Schalter ist ON. • Wenn das Gerät für längere Zeit nicht benutzt wird, drücken Sie p (Betrieb), um es auszuschalten.• Um den automatischen Standby-Modus erneut einzuschalten, setzen Sie den AUTO STANDBY-Schalter auf der Rückseite auf ON.

AUTO STANDBY Automatisches Einschalten • Wenn der Lautstärkepegel von einem angeschlossenen Gerät zu gering ist, startet das Gerät möglicherweise nicht. Regeln Sie in diesem Fall die Lautstärke des angeschlossenen Geräts nach oben. • Wenn sich ein Gerät, das elektromagnetische Wellen aussendet, wie z. B. ein Mobiltelefon, in der Nähe dieses Geräts befindet, kann das Eingangssignal während des Tätigen oder Empfangen eines Anrufs verursachen, dass das Gerät von selbst startet oder nicht in den Standby-Modus versetzt wird. 2 Lautsprecher R (rechts)Rückseite Aus

Ein HinweiseWiedergabeHinweise Deaktivieren des automatischen Standby-Modus

Ein HinweiseWiedergabe des angeschlossenen Geräts im Standby-Modus...Wenn im Standby-Modus ein Signaleingang erfolgt, wird das Gerät eingeschaltet und Ton wird aus den Lautsprechern ausgegeben (Automatisches Einschalten).4 De

Verbindungen Lautsprecher R (rechts)RückseiteLautsprecher L (links) a Schließen Sie das Kabel vom

Lautsprecher L (links) auf der

Rückseite an TO LEFT SPEAKER auf der Rückseite des

Lautsprechers R (rechts) an. Lautsprecher R (rechts)Rückseite b

mitgelieferte Netzteil an

verbinden Sie es mit einer

Verbinden Sie das mitgelieferte 3,5-mm-Stereo-Ministeckerkabel mit

und dem externen Gerät (Fernseher, Computer etc.) wie

in der Abbildung dargestellt. Einzelheiten dazu finden Sie in der

Betriebsanleitung des externen Geräts.

Seite 5). Lautsprecher R (rechts)Rückseite3,5-mm-Stereo-Ministeckerkabel (mitgeliefert)An den Ausgangsanschluss des angeschlossenen Geräts anschließen. Verbindung über

Anschluss eines externen Geräts über das mitgelieferte Kabel.5 De

Mit diesem Gerät können Sie drahtlos Musik wiedergeben, indem Sie ein Bluetooth-Gerät (wie Mobiltelefone, Computer, tragbare Player etc.) mit dem Gerät

koppeln (registrieren) und eine Bluetooth-Verbindung zu diesem Gerät herstellen. • Stellen Sie es auf einen stabilen Untergrund.• Platzieren Sie es nicht auf Stahl oder anderem Metall.• Bedecken Sie es nicht mit einem Tuch etc.• Stellen Sie es in demselben Raum auf, in dem sich das Gerät befindet, mit dem Signale ausgetauscht werden sollen (Bluetooth-Profil A2DP-kompatiblen Musikplayer, Mobiltelefon etc.) mit einem direkten, maximalen Sichtabstand von 10 m.• Stellen Sie sicher, dass sich keine Hindernisse zwischen diesem Gerät und dem Bluetooth-Gerät befinden. Wenn die Bluetooth-Verbindung erstmalig verwendet wird oder Koppelungsdaten gelöscht wurden, muss eine Koppelung vorgenommen werden. Die

Koppelung kann innerhalb von etwa 5 Minuten nach dem Einschalten erfolgen. • Überprüfen Sie, ob der Koppelungsprozess des anderen Geräts abgeschlossen ist. Wenn der Koppelungsprozess fehlschlägt, starten Sie erneut ab Schritt b. Einzelheiten dazu finden Sie in der Betriebsanleitung des anderen Geräts.• Wenn die Stromzufuhr zu diesem Gerät während der Koppelung unterbrochen wird, können die Koppelungsdaten beschädigt werden. Führen Sie in diesem Fall die Schritte unter „Löschen aller Koppelungsdaten“ aus und führen Sie die Koppelung erneut durch (☞ Seite 7). • Dieses Gerät kann mit bis zu 8 anderen Geräte gekoppelt werden. Bei einer erfolgreichen Koppelung mit dem 9. Gerät und der Registrierung der Koppelungsdaten, werden die Koppelungsdaten des anderen Geräts, das die längste Zeit nicht mit diesem Gerät verbunden war, gelöscht. Bluetooth-Verbindung zur Musikwiedergabe Innerhalb von 10 m Hinweise

Koppelung (Registrierung) NX-B55 YamahaEinschalten Ein Innerhalb von etwa 5 Minutena Schalten Sie das andere Gerät ein, mit dem eine Koppelung erfolgen soll.b Drücken Sie p (Betrieb), um dieses Gerät einzuschalten. c Suchen Sie innerhalb von etwa 5 Minuten nach dem Einschalten dieses Geräts mit dem anderen Gerät nach Bluetooth-Geräten. d Wählen Sie „ NX-B55 Yamaha“ aus den Suchergebnissen des anderen Geräts aus. Wenn Sie aufgefordert werden, einen Passkey einzugeben, geben Sie „0000“ ein.e Überprüfen Sie, ob die Koppelung vom anderen Gerät abgeschlossen ist.Worum handelt es sich bei der Koppelung?Koppelung bezeichnet den Vorgang zur Registrierung eines Geräts (im Folgenden als „anderes Gerät“ bezeichnet), um eine Bluetooth-Kommunikation herzustellen. Folgen Sie den Schritten auf der linken Seite, um die Koppelung vorzunehmen. Hinweise6 De

Bluetooth-Verbindung zur Musikwiedergabe

Wiedergabe über eine Bluetooth-Verbindung

Automatische Verbindung

Dieses Gerät und das andere Gerät werden automatisch miteinander verbunden, wenn es sich dabei um das

zuletzt verbundene Gerät handelt und es bereit für die Verbindung ist.

• Je nach dem anderen Gerät kann die automatische Verbindung eventuell nicht verfügbar sein.

• Führen Sie das andere Gerät aus, um eine Bluetooth-Verbindung herzustellen, wenn keine automatische

Verbindung verfügbar ist.

a Drücken Sie p (Betrieb), um dieses Gerät

b Führen Sie das gekoppelte andere Gerät aus, um

die Bluetooth-Verbindung herzustellen.

Die Statusanzeige leuchtet blau, wenn die

Bluetooth-Verbindung hergestellt wurde.

c Starten Sie die Wiedergabe des anderen Geräts.

d Passen Sie den Lautstärkepegel über den Regler

VOL (Lautstärke) dieses Geräts an.

Einige Geräte können während der Koppelung

automatisch verbunden werden. Überspringen Sie in

diesen Fällen Schritt a und b.

Die Bluetooth-Verbindung wird über einen der

folgenden Schritte getrennt, oder .

p (Betrieb), um dieses Gerät

Schalten Sie die Bluetooth-Funktion des anderen

Trennen der Bluetooth-

Bluetooth-Verbindung zur Musikwiedergabe

a Drücken Sie p (Betrieb), um dieses Gerät auszuschalten.

b Setzen Sie den AUTO STANDBY-Schalter auf der Rückseite auf INIT..

p (Betrieb), um dieses Gerät einzuschalten, und warten Sie etwa 3

Alle Koppelungsdaten in diesem Gerät werden gelöscht.

p (Betrieb), um dieses Gerät auszuschalten.

e Setzen Sie den AUTO STANDBY-Schalter auf der Rückseite zurück auf die

vorherige Position. (ON ist die Standardeinstellung).

Löschen aller Koppelungsdaten

Es kann immer nur ein anderes Gerät mit diesem Gerät verbunden

sein. Wenn Sie vom derzeit verbundenen Gerät zu einem anderen

wechseln möchten, führen Sie folgende Schritte aus.

a Führen Sie einen der nachfolgenden Schritte aus, oder .

p (Betrieb), um dieses Gerät auszuschalten. Drücken

Sie dann innerhalb von 5 Sekunden

p (Betrieb), um dieses Gerät

Führen Sie das andere Gerät bei eingeschalteter Bluetooth-Verbindung aus,

um die Bluetooth-Verbindung herzustellen.

b Führen Sie das andere Gerät aus, zu dessen Bluetooth-Verbindung

gewechselt werden soll.

Wenn das andere Gerät erstmalig mit diesem Gerät gekoppelt wird,

schließen Sie die Koppelung in etwa 5 Minuten ab.

Wenn seit dem erneuten Einschalten dieses Geräts mehr als etwa 5 Minuten

vergangen sind, hat dieses Gerät eventuell automatisch eine Verbindung zum

zuletzt verbundenen Gerät anhand der automatischen Verbindung

hergestellt. Beginnen Sie in diesem Fall erneut mit Schritt a.

Wechseln zu einem anderen Bluetooth-Gerät

Beachten Sie die folgende Tabelle, falls das Gerät nicht ordnungsgemäß funktioniert. Falls das aufgetretene Problem nachfolgend nicht aufgeführt ist oder

die Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker ab und wenden Sie sich an den nächsten autorisierten Yamaha-

Fachhändler oder-Kundendienst.

Symptome Ursachen Abhilfemaßnahmen

Dieses Gerät ist nicht

Das Netzteil ist von der Wandsteckdose oder 12V (DC

Verbinden Sie das Netzteil ordnungsgemäß mit der

Wandsteckdose oder 12V (DC 12V).

Die Stromversorgung wurde nicht mit

(Betrieb) eingeschaltet.

(Betrieb) ein. (Die Anzeige leuchtet.)

Keiner der Lautsprecher

gibt Ton aus oder der Ton

Dieses Gerät und das andere Gerät sind nicht korrekt

miteinander verbunden.

Stellen Sie sicher, dass dieses Gerät und das andere Gerät

korrekt miteinander verbunden sind.

Die Verbindungen sind fehlerhaft (oder die Verbindungen

sind unvollständig).

Prüfen Sie, ob alle Verbindungen richtig hergestellt wurden. Oder

verbinden Sie dieses Gerät erneut mit dem

Der Lautstärkepegel dieses Geräts ist zu niedrig. Drehen Sie den Regler VOL (Lautstärke) nach rechts, um die

Lautstärke zu erhöhen.

Der Ton des angeschlossenen Geräts ist zu leise. Erhöhen Sie die Lautstärke des angeschlossenen Geräts.

Es sind Kopfhörer angeschlossen. (Die Lautsprecher geben

keinen Ton aus, wenn Kopfhörer angeschlossen sind.)

Trennen Sie die Kopfhörer von diesem Gerät.

Der AUTO STANDBY-Schalter auf der Rückseite ist auf

Setzen Sie den AUTO STANDBY-Schalter auf der Rückseite

wieder auf ON oder OFF. (ON ist die Standardeinstellung.

Der Ton ist verzerrt. Der Ton ist zu laut. Senken Sie die Lautstärke des angeschlossenen Geräts.

Es sind Störgeräusche zu

Die Verbindungen sind fehlerhaft (oder die Verbindungen

sind unvollständig).

Prüfen Sie, ob alle Verbindungen richtig hergestellt wurden.

Die Verbindung am Ausgangsanschluss ist schlecht.

Prüfen Sie, ob die Stereo-Minibuchse und das Stereo-

Ministeckerkabel verunreinigt sind. Wenn ja, reinigen Sie sie.

Externes Rauschen wird wahrgenommen.

Achten Sie darauf, dass sich keine Geräte, die

elektromagnetische Wellen abgeben, etwa Mobiltelefone,

drahtlose Geräte, Mikrowellen oder Lampen mit

Stromrichter, in der Nähe dieses Geräts befinden.

Rauschen von der Stromversorgung wird wahrgenommen. Ändern Sie die Stromversorgungsquelle, indem Sie das

Netzteil direkt mit der Wandsteckdose verbinden usw.9 De

Symptome Ursachen Abhilfemaßnahmen

Der Ton wird automatisch

Das automatische Standby ist aktiviert. Erhöhen Sie den Lautstärkepegel des angeschlossenen

Geräts oder drücken Sie zwei Mal

p (Betrieb), um dieses

Gerät einzuschalten. Siehe „Deaktivieren des automatischen

Standby-Modus“ (☞ Seite 3).

Standby funktioniert

Der AUTO STANDBY-Schalter ist auf OFF gesetzt. Setzen Sie den AUTO STANDBY-Schalter auf ON.

Externes Rauschen wird empfangen. Wenn sich dieses Gerät zu nahe an Mobiltelefonen,

Radiogeräten, Mikrowellen, Lampen mit Stromrichtern etc.

befindet, platzieren Sie das Gerät weiter entfernt.

Die Lautstärke des anderen Geräts ist zu niedrig. Erhöhen Sie die Lautstärke des anderen Geräts.

Der ausgegebene Ton ist zu kurz. Dieses Gerät wird bei einem kurzen Ton, wie einem Klick,

nicht eingeschaltet.

Es ist Ton aus dem Fernseher

zu hören, obwohl dieses

Gerät und der Fernseher

durch ein Audiokabel

Der Fernseher ist nicht richtig eingestellt. Ändern Sie die Einstellungen des Fernsehers.

Symptome Ursachen Abhilfemaßnahmen

Dieses Gerät kann nicht

mit dem anderen Gerät

Sie können dieses Gerät innerhalb von etwa 5 Minuten nach

dem Einschalten dieses Geräts oder dem Anhalten der

Bluetooth-Verbindung mit dem anderen Gerät verbinden.

Siehe „Koppelung (Registrierung)“ (☞ Seite 5).

Das andere Gerät unterstützt nicht A2DP. Führen Sie die Koppelung mit einem Gerät aus, das A2DP

Ein Bluetooth-Adapter etc., mit dem dieses Gerät gekoppelt

werden soll, hat einen anderen Passkey als „0000“.

Verwenden Sie einen Bluetooth-Adapter etc., dessen Passkey

Die Entfernung zwischen diesem Gerät und dem Bluetooth-

Platzieren Sie dieses Gerät innerhalb von 10 m vom anderen

Es ist ein Gerät (Mikrowelle, Wireless LAN etc.) in der

Nähe, das Signale im 2,4-GHZ-Frequenzband ausgibt.

Platzieren Sie dieses Gerät weiter entfernt von solchen

Es ist bereits eine Bluetooth-Verbindung zu einem anderen

Unterbrechen Sie die Bluetooth-Verbindung zum anderen

* Wenn VOL (Lautstärke) nach dem Ausschalten mit p (Betrieb) auf dem maximalen Einstellpegel bleibt, kann von den Kopfhörern ein leises Geräusch zu hören sein.

* iPad, iPhone und iPod touch sind Marken der Apple Inc., die in den USA und anderen Ländern registriert sind.

Symptome Ursachen Abhilfemaßnahmen

Das iPhone/iPad/iPod touch speichert alle kürzlich

gekoppelten Geräte im Speicher, um später eine Verbindung

mit demselben Gerät zu ermöglichen. Wenn NX-B55

initialisiert ist, erkennt das iPhone/iPad/iPod touch dieses

als ein weiteres neues Gerät.

Löschen Sie den gesamten Koppelungsverlauf des NX-B55

auf dem iPhone/iPad/iPod touch und nehmen Sie die

Koppelung mit dem NX-B55 erneut vor („Koppelung

(Registrierung)“ ☞ Seite 5).

ausgegeben oder der Ton

Das andere Gerät ist nicht mit diesem Gerät über Bluetooth

Führen Sie die Bluetooth-Verbindung aus. Siehe

„Wiedergabe über eine Bluetooth-Verbindung“ (☞ Seite 6).

Die Entfernung zwischen diesem Gerät und dem Bluetooth-

Platzieren Sie dieses Gerät innerhalb von 10 m vom anderen

Es ist ein Gerät (Mikrowelle, Wireless LAN etc.) in der

Nähe, das Signale im 2,4-GHZ-Frequenzband ausgibt.

Platzieren Sie dieses Gerät weiter entfernt von solchen

Im anderen Gerät ist die Bluetooth-Funktion nicht aktiviert. Überprüfen Sie, ob die Bluetooth-Funktion des anderen

Geräts korrekt eingestellt ist.

Dieses Gerät ist nicht im anderen Gerät in der Bluetooth-

Geräteliste registriert.

Führen Sie die Koppelung erneut aus.

Das andere Gerät ist nicht für das Senden von Bluetooth-

Audiosignalen an dieses Gerät eingestellt.

Überprüfen Sie, ob die Bluetooth-Funktion des anderen

Geräts korrekt eingestellt ist.

Die Koppelungseinstellungen des anderen Geräts sind nicht

für dieses Gerät eingestellt.

Stellen Sie das andere Gerät für die Koppelung mit diesem

Der Lautstärkepegel des anderen Geräts ist zu niedrig. Erhöhen Sie die Lautstärke des anderen Geräts.11 De

*1: Wenn Sie die Schritte unter „Wechseln zu einem anderen Bluetooth-Gerät“ (☞ Seite 7) ausführen, blinkt die Anzeige mehrere Sekunden lang grün und die automatische Verbindung wird für etwa 5 Minuten deaktiviert. *2: Beim Löschen aller Koppelungsdaten anhand der Schritte unter „Löschen aller Koppelungsdaten“ (☞ Seite 7). Anzeige (LED) Betrieb Bluetooth

(blinkt mehrere Sekunden und

Bluetooth-VersionVer. 2.1+EDR Unterstütztes Profil A2DP Unterstützter Audiocodec SBC, AAC RF-AusgangsleistungBluetooth Klasse 2 Maximale Übertragungsreichweite 10 m ohne StörbeeinflussungEingangsanschluss ø 3,5 mm Stereo-Minibuchse × 1Kopfhörerausgangsanschlussø 3,5 mm Stereo-Minibuchse × 1Spannung/FrequenzModelle für die USA und Kanada 120 V AC, 60 HzAndere Modelle 100 bis 240 V AC, 50/60 HzLeistungsaufnahme 13 W (Lautsprecher)Leistungsaufnahme im ausgeschalteten Zustand 0,5 W oder weniger Netzteil MU18-D120150-C5 (12 V DC, 1,5 A) GewichtRechter Lautsprecher 1,1 kg Linker Lautsprecher 1,0 kg* * Mit Lautsprecherkabel (2,0 m)Die technischen Daten unterliegen unangekündigten Änderungen. Technische Daten

• Bluetooth ist eine Technologie für drahtlose Kommunikation zwischen Geräten innerhalb eines Abstands von ca. 10 Metern im 2,4-GHz-Frequenzbereich, einem Bereich der ohne eine Lizenz verwendet werden kann. • Bluetooth ist ein eingetragenes Warenzeichen von Bluetooth SIG und wird von Yamaha im Rahmen einer Lizenzvereinbarung verwendet. Umgang mit Bluetooth-Kommunikation

• Der 2,4-GHz-Frequenzbereich, der von Bluetooth-Geräten verwendet wird, ist ein Funkwellenbereich, der von vielen Typen von Geräten gemeinsam verwendet wird. Während Bluetooth-Geräte eine Technologie einsetzen, die den Einfluss anderer Komponenten im gleichen Frequenzbereich minimiert, können solche Einflüsse doch die Geschwindigkeit oder Reichweite der Kommunikation beeinträchtigen und in manchen Fällen die Kommunikation unterbrechen.• Die Geschwindigkeit der Signalübertragung und der mögliche Kommunikationsabstand unterscheiden sich je nach Abstand zwischen den Kommunikationsgeräten, dem Vorhandensein von Hindernissen, den Funkwellenbedingungen und den Gerätetypen.• Yamaha garantiert nicht für alle drahtlosen Verbindungen zwischen diesem Gerät und mit der Bluetooth-Funktion kompatiblen Geräten. Technische Daten Hiermit erklärt die Yamaha Music Europe GmbH, dass dieses Gerät den wesentlichen Anforderungen und anderen relevanten Vorschriften der Richtlinie 1999/5/EC entspricht. Yamaha Music Europe GmbH Siemensstr. 22-34 25462 Rellingen, DeutschlandTel: +49-4101-303-0 Verbraucherinformation zur Sammlung und Entsorgung alter

Elektrogeräte Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.[Entsorgungsinformation für Länder außerhalb der Europäischen Union]Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.i Sv

Läs noga denna bruksanvisning för att tillförsäkra bästa möjliga prestanda. Förvara

: hiermee kunt u de automatische stand-bystand activeren (

AFSPELEN Automatische verbinding

automatisch gedempt.

De automatische stand-

Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene Internetadresse (eine druckfähige

Version befindet sich auch auf unserer Webseite), oder wenden Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum

Pour des informations plus détaillées sur la garantie de ce produit Yamaha et sur le service de garantie applicable dans l’ensemble de l’EEE ainsi qu’en Suisse, consultez notre site Web à l’adresse ci-dessous (le
