Anleitung für Teile und Bedienelemente

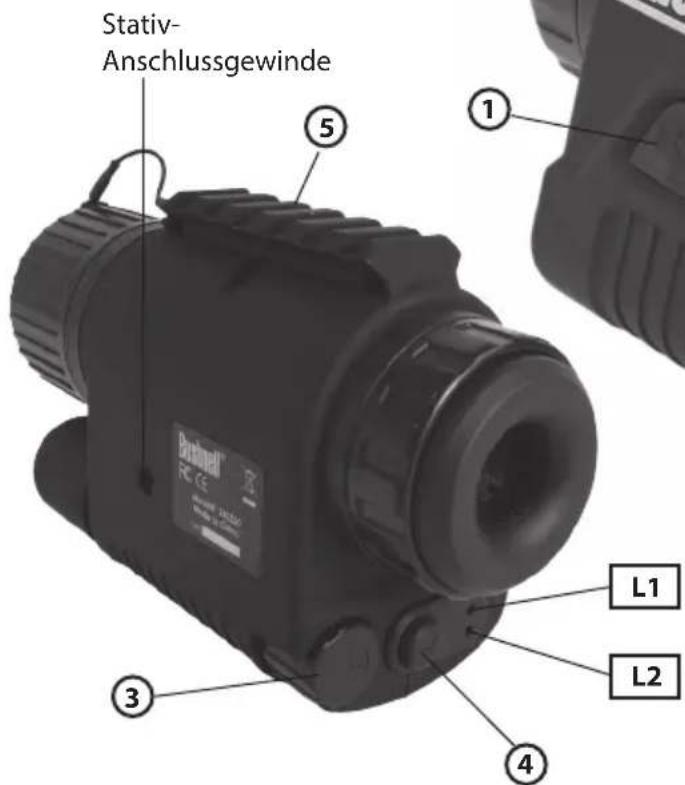

Stativ- Anschlussgewinde ① ⑤ ③ ④ L1 L2

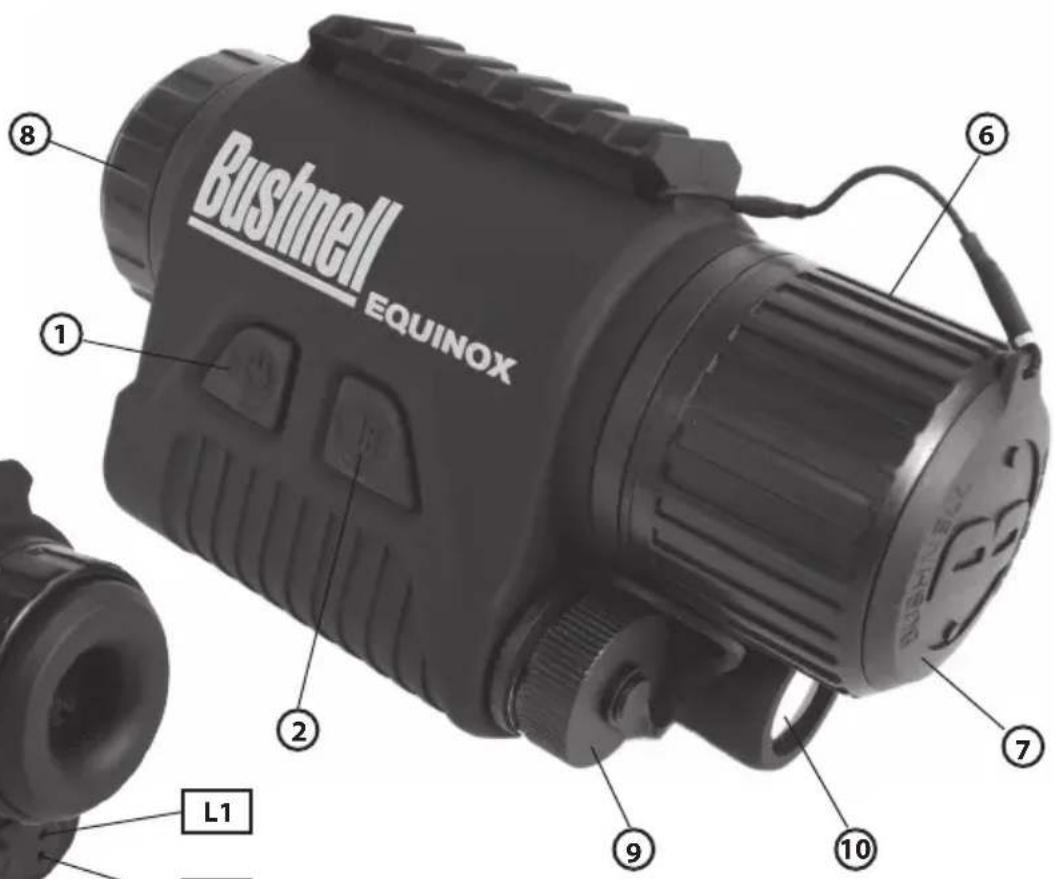

Bushnell EQUINOX ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ L1

DEutScH

ANGABEN ZUm DIGITALEN NACHTSICHTGERÄT ^® EQUINOX ^TM VON BUSHNELL

Wir gratulieren Ihnen zum Kauf Ihres digitalen Nachtsichtgerätes Equinox™ von Bushnell®. Bei dem aus hochwertigen Elektronik- und optischen Komponenten bestehenden Equinox von Bushnell handelt es sich um ein tragbares digitales Nachtsichtsystem, das mit einem schwach beleuchteten und hochempfindlichen CCD-Sensor ausgerüstet ist, der für eine hohe Auflösung sorgt und den analogen Geräten der Generation 2+ entspricht und teilweise bei allen Reichweiten noch überlegen ist. Die mehrfache Beschichtung auf allen Linsenoberflächen erhöht die Lichtdurchlässigkeit und vermindert Reflexionen. Das LCD-Micro-Display verfügt über einen einstellbaren monochromen oder traditionell grünen Sichtmodus. Die Equinox-Modelle weisen eine um 20 % höhere Energieeffizienz als andere digitale Nachtsichtgeräte auf, was eine über 6 Stunden längere Batterielebensdauer ergibt (ohne IR). Das digitale Nachtsichtgerät Equinox 3x30 deckt einen breiten Einsatzbereich ab und eignet sich für Jagd, Camping, Angel- und Bootausflüge, Höhlenklettern, Paintball, Sternebeobachtungen, Rettungs- und Bergungseinsätze, Sicherheitsüberwachungen, Strafverfolgung sowie Videoaufnahmen unter sich ständig verändernden Lichtverhältnissen, von der Dämmerung bis zur völligen Dunkelheit. Das Modell Equinox 3x30 weist bei einer Beobachtungsdistanz von ca. 91 m ein 14 m breites Sichtfeld auf und ist somit ideal zur Beobachtung von sich bewegenden Objekten geeignet. Eine eingebaute Zubehör-Montageschiene (5) ermöglicht es dem Nutzer, das Bushnell I-Beam IR Flashlight (Nr. 267100) oder andere kompatible Zubehörteile anzuschließen.

FUNKTIONSWEISE DES DIGITALEN NACHTSICHTGERÄTS

Die digitalen Nachtsichtgeräte von Bushnell erfassen vorhandenes Licht durch die Objektivlinse. Danach wird das Bild durch einen empfindlichen 1/3" Nah-Infrarot CCD-Sensor verarbeitet und in das Micro-LCD-Display übertragen. Die auf dem LCD betrachteten Bilder sind 3-fach vergrößert. Eingebaut in die digitalen Nachtsichtgeräte der Modellreihe Equinox ist ein leistungsstarker IR-Illuminator (10), der auch bei schwachen Lichtverhältnissen oder völliger Dunkelheit klare Sicht garantiert.

BATTERIEN EINLEGEN

1. Das Batteriefach (9) durch Abschrauben (gegen den Uhrzeigersinn) und Abnehmen des Batteriedeckels öffnen.
2. Zwei CR123-Lithium-Batterien mit den negativen (flachen) Enden zur Feder hin einlegen.
3. Den Batteriefachdeckel austauschen und im Uhrzeigersinn fest zudrehen.

Hinweis: Alte und neue Batterien nicht zusammen in das Gerät einlegen. Stets beide Batterien gleichzeitig austauschen. Nur Batterien einer Sorte verwenden

EINSCHALTEN

Entfernen der Schutzabdeckung (7) über der Linse (6).

Die ON-Taste solange gedrückt halten (1), bis sich die grüne LED-Leuchte (L1) einschaltet. Die LCD-Anzeige im Okular (8) schaltet sich ein.

FOKUSSIEREN

Das Equinox Nachtsichtgerät auf ein Objekt richten, das Sie beobachten möchten. Halten Sie es dabei waagerecht mit der ON-Taste und dem Bushnell-Logo nach oben. Fokussieren: Den Ring für den Dioptrienausgleich am Okular solange drehen(8), bis die Ränder der LCD-Anzeige die für Ihre Augen optimale Schärfe erreicht haben. Dann an der Schärfeeinstellung der Linse drehen (6), bis das fokussierte Objekt scharf erscheint. Zum Fokussieren eines weiteren Objekts in einer anderen Entfernung muss lediglich die Fokussierung an der Linse eingestellt werden (6), da der Dioptrienausgleich bereits auf Ihr Sehvermögen optimiert wurde. Möglicherweise muss der Dioptrienausgleich bei der nächsten Nutzung Ihres Equinox-Gerätes oder einer versehentlichen Bewegung des Okulars neu eingestellt werden.

AUSSCHALTEN

Zum Ausschalten des Geräts erneut die ON-Taste (1) drücken. Die grüne LED-Leuchte (L1) erlischt. Vor Lagerung oder Transport des Gerätes (7) die Verschlusskappe wieder aufsetzen.

VERWENDUNG DES IR-ILLUMINATORS

Wird das Gerät bei völliger Dunkelheit eingesetzt, durch Drücken der IR-Taste (10) den IR-Illuminator einschalten (2). Bei aktiviertem IR-Illuminator leuchtet die LED-Anzeige (L2) rot.

Hinweis: Für das bloße Auge ist die IR-Lichtquelle unsichtbar, wird aber von anderen, ebenfalls mit einem Nachtsichtgerät ausgestatteten Personen erkannt (darauf ist besonders dann zu achten, wenn das Gerät zur Überwachung oder Strafverfolgung eingesetzt wird).

Zum Einschalten des IR-Beleuchters die IR-Taste (2) drücken. Die rote LED-Leuchte (L2) erlischt. (Beachten Sie bitte, dass sich der IR-Illuminator nicht sofort ausschaltet, sondern langsam ausgeblendet wird). Der IR-Illuminator schaltet sich auch bei Unterbrechung der Stromzufuhr durch Drücken und Halten der ON-Taste (1) aus.

EINSTELLEN DER HELLIGKEIT DER LCD-ANZEIGE

Um die Helligkeit des LCD-Bildschirms zu erhöhen oder zu verringern, den LCD-Helligkeits-Knopf drehen (3), bis die gewünschte Helligkeitsstufe erreicht ist (durch eine Drehung im Uhrzeigersinn wird der Bildschirm heller).

Hinweis: Die Einstellung der Helligkeit der LCD-Anzeige wird gespeichert und bleibt bis nach dem erneuten Einschalten des Gerätes bestehen.

ÄNDERN DER FARBE IN DER LCD-ANZEIGE

Durch einen schnellen Druck auf die Taste für die Hintergrundbeleuchtung der LCD-Anzeige lässt sich die Farbe der LCD-Anzeige von grün zu weiß oder von weiß zu grün ändern (4).

ANZEIGE FÜR NIEDRIGE BATTERIELEISTUNG

Niedrige Batterieleistung wird durch Blinken der grünen LED (L1)-Leuchte angezeigt. Es besteht noch eine Restkapazität von ca. 15%. Beide Batterien gemäß den Anweisungen im Abschnitt "Batterien einlegen" austauschen.

FEHLERBEHEBUNG

Gerät schaltet sich nicht ein

1. Batterien neu einlegen und auf die richtige Polarität achten (+/-Anschluss).
2. Beide Batterien austauschen.
3. Das Batteriefach reinigen, besonders die Kontaktstellen.

Das beobachtete Objekt ist zu hell

Die Umgebung ist zu hell (z.B. Beobachtungen in der prallen Sonne).

1. Das Gerät ausschalten oder die Linsenabdeckung (7) über die Linse halten. Bei Lichtverhältnissen unter 25.000 Lux (Tageslicht) weist das Gerät eine normale Funktionsweise auf.
2. Die Helligkeit der LCD-Anzeige einstellen (s. "Einstellen der Helligkeit der LcD-anzeige" in dieser Anleitung).

Das Bild wird gar nicht oder nur unscharf angezeigt

1. Erneute Einstellung der Schärfe durch Anpassen der Objektivlinse (6). Falls erforderlich den Dioptrienausgleich durch Drehen des Okulars einstellen(8), bis die Ränder der LDC-Anzeige scharf angezeigt werden (s."Fokussieren" in dieser Anleitung).
2. Die Oberfläche der Objektivlinse (6) und des Okulars prüfen (8) und gegebenenfalls reinigen.
3. Batterien austauschen.
4. Aktivieren Sie bei extrem schlechten Lichtverhältnissen den eingebauten IR-Illuminator (10).

Das Bild verschwindet, bzw. die Qualität verschlechtert sich

Helle Lichtquellen (z. B bei Nacht eingeschaltete Straßenlaternen) können zu einer Einschränkung von Sichtbarkeit oder Kontrast führen.

1. Bewegen Sie das Handfernrohr von der Lichtquelle weg, wodurch die Sichtbarkeit umgehend wieder hergestellt wird.
2. Einstellen der Helligkeit für die LCD-Anzeige.

Auf der Anzeige erscheinen kleine schwarze Punkte

Kleine Punkte sind normal und geringfügige Oberflächenfehler infolge des LCD-Herstellungsprozesses, und stellen weder einen Mangel, noch ein Versäumnis der Qualitätskontrolle dar. Auf die Zuverlässigkeit und Leistung des Geräts haben diese Pünktchen keinen Einfluss.

PFLEGE UND INSTANDHALTUNG

Ihr digitales Nachtsichgerät von Bushnell wurde für langjährigen Einsatz entwickelt und gebaut. Damit Sie lange Freude an Ihrem digitalen Nachtsichtgerät haben, beachten Sie stets die folgenden Warnungen und Vorsichtsmaßnahmen.

• Halten Sie das Gerät von jeglichen Heizungen und Ventilatoren oder anderen Wärmequellen, direktem Sonnenlicht und Feuchtigkeit fern.
• Das Gerät ist stets in seinem Etui an einem trockenen und gut belüfteten Ort bei Temperaturen über 15° C (60° F) aufzubewahren. Nicht in der Nähe von Wärmequellen aufbewahren. Nicht in der direkten Sonne oder bei hoher Luftfeuchtigkeit aufbewahren (über 70 %).
  • Die optische Linse mit Reinigungsmitteln für Kameralinsen reinigen.
• Reinigen Sie das Äußere des Geräts mit einem weichen, sauberen Tuch.
• Entfernen Sie die Batterien, wenn das Gerät für mehrere Wochen nicht verwendet wird.

WARNUNGEN UND VORSICHTSmASSNAHmEN

• Vermeiden Sie ein Herunterfallen oder anderweitige Stöße des Geräts. Obwohl das Gerät für raue Outdoor-Anwendungen gebaut wurde, enthält es hochentwickelte digitale Schaltungen, die in extremen Fällen von Fehlgebrauch beschädigt werden können.
• Öffnen Sie niemals das Gehäuse des Geräts und versuchen Sie nicht, das Gerät instandzusetzen.
• Zu keiner Zeit Alkohol oder sonstige Flüssigkeiten auf die Linsenoberfläche gießen.
  • Die Linsen und Geräteoberflächen nicht mit Produkten auf Papierbasis reinigen (Zeitungs- oder Buchpapier, etc.), da dies zu einer Beschädigung der Beschichtung führen kann.
• Nehmen Sie das Okular nicht ab, da ansonsten das LCD-Display beschädigt werden könnte.
• Setzen Sie das Gerät niemals direktem Sonnenlicht oder Regen aus. Auch wenn das Gerät wasserabweisend ist, sollte es nicht über einen längeren Zeitraum Feuchtigkeit ausgesetzt und in Wasser eingetaucht werden.
• Nach dem Gebrauch des Geräts bei Temperaturen unter Null mindestens 3 Stunden bei Zimmertemperatur warten, um Kondensatbildung auf den Linseninnenflächen und Beschlagen infolge hoher Temperaturunterschiede zu vermeiden.

TECHNISCHE DATEN 260330
Vergrößerung 3x
Objektivgröße 30mm
Battertyp (2) CR-123 Lithium
Sichtbereich 200 m / 656 ft
Sichtfeld @ 100 Yard/m 14m / 46 ft
Betriebstemperaturen -10 ~ +45 C / +14 ~+113 F
Abmessungen (H x B x T) 53 x 82 x 140 mm
Gewicht 210 g / 7.4 oz
Montagemöglichkeit Stativ Ja
Wasserdichtheitsnorm IPX4

Hinweis: Nichtbefolgender in dieser Anleitung genannten Warnungen und Vorsichtsmaßnahmen kann zu Schäden am Gerät und dem Erlöschen der Herstellergarantie führen.

Entsorgung von elektrischen und elektronischen Ausrüstungen

(Gültig in der EU und anderen europäischen Ländern mit getrennten Sammelsystemen)

Diese Ausrüstung enthält elektrische und/oder elektronische Bauteile und darf deshalb nicht im normalen Haushaltmüll entsorgt werden. Stattdessen sollte sie an den entsprechenden Sammelstellen für Recycling der jeweiligen Gemeinden abgegeben werden. Ihnen entstehen hierdurch keine Kosten.

Wenn die Ausrüstung austauschbare (wiederaufladbare) Batterien enthält, müssen diese zuvor auch herausgenommen werden und, falls nötig, entsprechend der geltenden Vorschriften entsorgt werden (siehe auch die jeweiligen Anmerkungen in der Anleitung dieses Instruments).

Weitere Informationen zu diesem Thema sind in Ihrer Gemeinde-/Stadtverwaltung, Ihrem regionalen Abfallentsorgungsunternehmen oder in dem Geschäft, in dem Sie Ihr Equipment gekauft haben, erhältlich.

GEWÄHRLEISTUNGSFRIST EIN JAHRE

Auf das von Ihnen erworbene Produkt der Firma Bushnell ^® gewähren wir 1 Jahre Garantie auf Materialmängel und Verarbeitung, gültig ab dem Kaufdatum. Falls während dieser Garantiezeit ein Mangel auftreten sollte, behalten wir uns die Entscheidung darüber vor, das Produkt zu reparieren oder zu ersetzen, unter der Voraussetzung, dass der Kunde das Produkt porto- und versandkostenfrei an uns zurückschickt. Diese Gewährleistung schließt keinerlei Schäden ein, die durch Missbrauch, unsachgemäßen Umgang, Einbau oder durch fehlerhafte Wartung verursacht wurden, und gilt ebenfalls nicht, wenn diese Tätigkeiten von anderen Personen als den durch die Kundendienstabteilung der Firma Bushnell hierfür autorisierten Personen durchgeführt wurden.

Jegliche Rücksendung, die in bezug auf diese Gewährleistung erfolgt, muss folgende Begleitpapiere enthalten:

1) Einen Scheck/Bargeld in Höhe von \$10.00 für die Porto- und Handlingkosten
2) Name und Adresse für Rücksendung des Produkts
3) Eine genaue Erläuterung des Mangels
4) Beleg des Kaufdatums
5) Das Produkt ist in einem stabilen Versandkarton gut zu verpacken, um Beschädigungen beim Transport zu vermeiden, die Portospesen für den Versand an nachstehend aufgeführte Adresse sind im Voraus zu entrichten:

Versandadresse für die U.S.A: Versandadresse für Kanad:

Was Produkte anbelangt, die nicht in den U.S.A. oder in Kanada gekauft wurden, erfragen Sie bitte die gültigen Garantiebedingungen bei Ihrem örtlichen Händler. Innerhalb Europas kann die Firma Bushnell unter folgender Adresse kontaktiert werden:

Bushnell	Germany		GmbH
European	Service		Centre
Mathias-Brüggen-Str.		80
D-50827	Köln
GERMANY
Tél:		+49	221
Fax:	+49	221	9

Diese Gewährleistung räumt Ihnen besondere juristische Rechte ein. Für die jeweiligen Länder gelten möglicherweise länderspezifische Rechte.
