BEDIENUNGSANLEITUNG BSGL5850 BOSCH

Die Gebrauchsanweisungitte aufbewahren. Bei Weitergabe des Staubsaugers an Dritteitte Gebrauchsanweisung mitgeben.

Bestimmungsgemäß Verwendung

Dieser Staubsauger ist für den Gebrauch im Haushalt und nicht für gewerbliche Zwecke bestimmt. Den Staubsauger ausschließlich gemäß den Angaben in dieser Gebrauchsanweisung verwenden. Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Deshalb beachten Sieitte unbedingt die nachfolgenden Hinweise!

Der Staubsaugerarf nur bedient werden mit:

■ Original-Ersatzteilen, -Zubehor oder -Sonderzubehör

Um Verletzungen und Schäden zu vermeiden, darf der Staubsauger nicht benutzt werden für:

das Absaugen von Menschen oder Tieren.
das Aufsaugen von:

-Kleinlebewesen (z.B.Fliegen,Spinnen,...).
- gesundheitsschädlichen, scharfkantigen, freiend oder gluhenden Substanzen.
- feuchten oder flüssigen Substanzen.
- leicht entflammbaren oder explosiven Stoffen und Gasen.
- Asche, Ruß aus Kachelöfen und Zentral-Heizungsanlagen.
Tonerstaub aus Druckern und Kopierern.

Sicherheitshinweise

Dieser Staubsauger entspricht den anerkannten Regeln der Technik und den einschlagigen Sicherheitsbestimmungen.

Das Gerät kann von Kindern ab 8 Jahren und darüber und von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerätspielern.
■ Reinigung und Benutzer-Wartung)durrenf nicht durch Kinder ohne Beaufsichtigung durchgefuhrt werden.

• Plastiktüten und Folien sind außer Reichweite von Kleinkindern aufzubewahren und zu entsorgen.
  Es besteht Erstickungsgefahr!

Sachgemäßer Gebrauch

Staubsauger nur gemäß Typenschild anschließen und in Betriebnehmen.
- Niemals ohne Filterbeutel bzw. Staubbehälter, Motorschutz - und Ausblasfilter saugen.

Gerat kann beschädigt werden!
- Vermeiden Sie das Saugen mit Düse und Rohr in Kopfnähe.
Es besteht Verletzungsgefahr!
- Beim Saugen auf Treppen muss das Gerät immer unterhalb des Benutzers stehen.
Das Netzanschlusskabel und den Schlauch nicht zum Tragen / Transportieren des Staubsaugers benutzen.
- Wenn die Netzanschlussleitung these Gerätes beschädigt ist, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Bei mehrstündigem Dauerbetrieb Netzanschlusskabel vollständig ausziehen.
- Nicht am Anschlusskabel, sondern am Stecker ziehen, um das Gerät vom Netz zu trennen.
Das Netzanschlusskabel nicht über scharfe Kantenziehen und nicht einquetschen.
Vor allen Arbeiten am Staubsauger Netzsteckerziehen.
■ Beschädigten Staubsauger nicht in Betriebnehmen.
Beim Vorliegen einer Störung Netzsteckerziehen.
Um Gebährdungen zu vermeiden, dürfen Reparaturen und Ersatzteileaustausch am Staubsauger nur vom autorisierten Kundendienst durchgefuhrt werden.
Staubsauger vor Witterungseinflüssen, Feuchtigkeit und Hitzequellen schützen.
Keine brennbaren oder alkoholhaltigen Stoffe auf die Filter (Filterbeutel, Motorschutzfilter, Ausblasfilter etc.) geben.
Staubsauger ist für den Baustellenbetrieb nicht geeignet.

=> Einsaugen von Bauschutt kann zur Beschädigung des Gerätes führen.

Gerat ausschalten, wenn nicht gesaugt wird.
Ausgediente Gerätesofar unbrauchbar machen, danach das Gerät einer ordnungsgemäBen Entsorgung zuführen.

!Bitte beachten

Die Netzsteckdose muss über eine Sicherung von mindestens 16A abgesichert sein. Sollte die Sicherung beim Einschalten des Gerätesomal ausgelöst werden, so kann dies daran liegen, dass gleichzeitig andere Elektrogeräte mit hohem Anschlusswert am gleichen Stromkreis angeschlossen sind.

Das Auslösen der Sicherung ist vermeidbar, indem Sie vor dem Einsatz des Gerätes die niedrigste Leistungsstufe einstellen und erst danach eine höhere Leistungsstufe wahren.

Hinweise zur Entsorgung

Verpackung

Die Verpackung schützt den Staubsauger vor Beschädigung auf dem Transport. Sie Besteht aus umweltfreundlichen Materialien und ist deshalb recy-celbar. Entsorgen Sie nicht mehr benöttige Verpackungsmaterialien an den Sammelstellen für das Verwertungssystem «Grüner Punkt«.

Altgerat

Altgeräte enthalten vielfach noch wertvolle Materialien. Geben Sie deshalb Ihr ausgedientes Gerät bei ihrem Handler bzw. einem Recyclingcenter zur Wiederverwertung ab. Aktuelle Entsorgungswege erfragen Sieitte bei ihrem Handler oder ihrer Gemeindeverwaltung.

Entsorgung Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt. Sofern sie keine Substanzen enthalten, die für den Hausmull verboten sind, konnen sie über den normalen Hausmull entsorgt werden.

en

Originalreservdelar, -tillbehör erller -specialtilbehör

Es freut uns, dass Sie sich für einen Bosch Staubsauger der Baureihe GL50 entschieden haben.

In dieser Gebrauchsanweisung werden verschiedene GL50 - Modelle dargestellt. Es ist deshalb möglich, dass nicht alle beschriebenen Ausstattungsmerkmale und Funktionen auf Ihr Modell zutreffen. Sie sollenn nur das Original Zubehör von Bosch verwenden, das speziell für ihren Staubsauger entwickelt wurde, um das bestögliche Saugergebnis zu erzielen.

Bitte Bildseiten ausklappen!

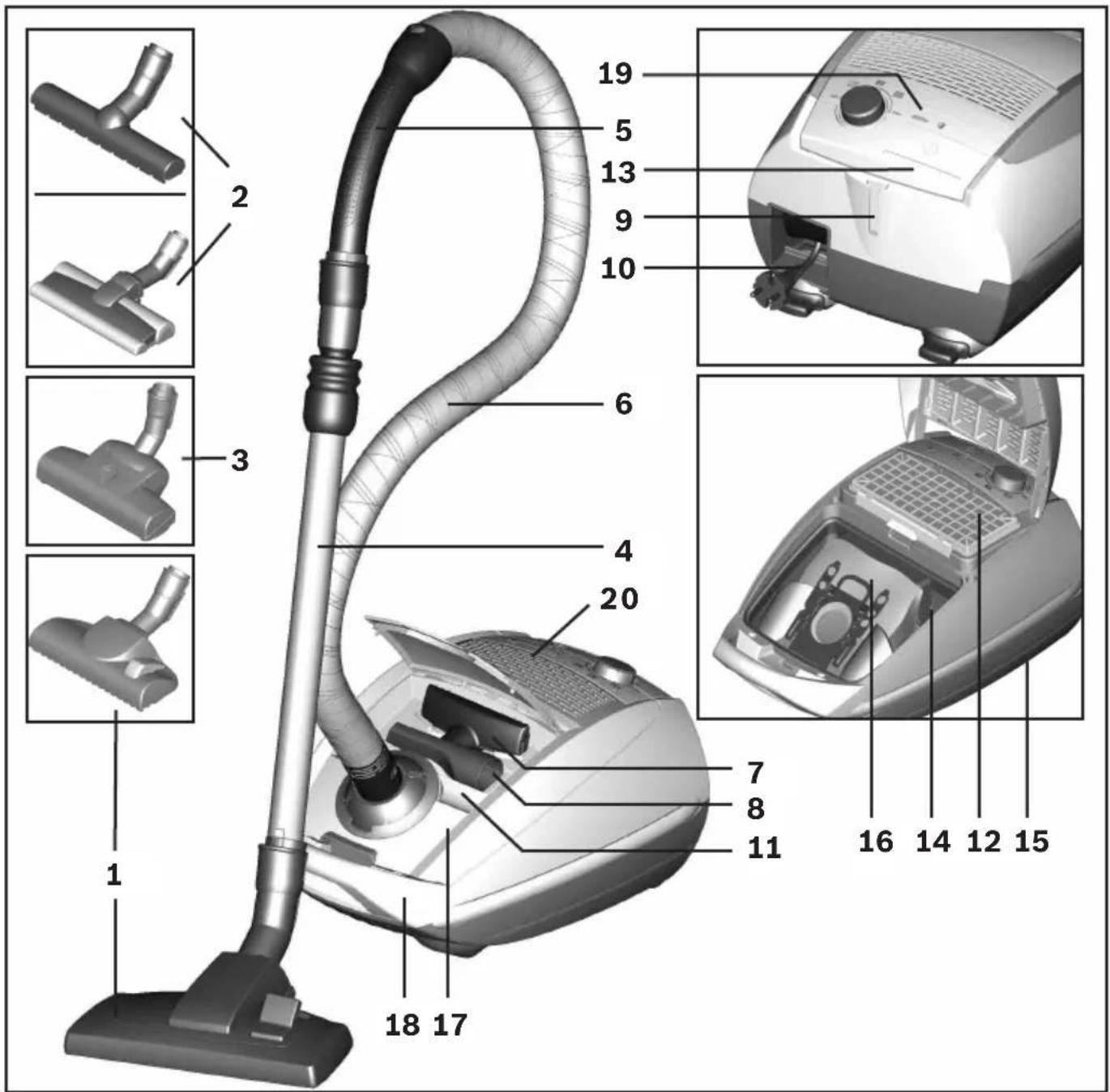

Gerätebeschreibung

1 Umschaltbare Bodendüse mit Entriegelungshülse
2 Hartbodendüse mit Entriegelungshülse
3 TURBO-UNIVERSAL®-Bürste für Böden
4 Teleskoprohr mit Schiebemanschette (und Entriegelungshülse)

5 Schlauchhandgriff
6 Saugschlauch
7 Polsterduse
8 Fugendüse*
9 Parkhilfe

10 Netzanschlusskabel
11 Zubehörfach
12 Ausblasfilter
13 Ein/Austaste
14 Motorschutzfilter, waschbar
15 Abstellhilfe (an der Geräteunterseite)
16 Filterbeutel
17 Staubraumdeckel
18 Tragegriff
19 Filterwechselanzeige
20 Ausblasgitter

Ersatzteile und Sonderzubehör

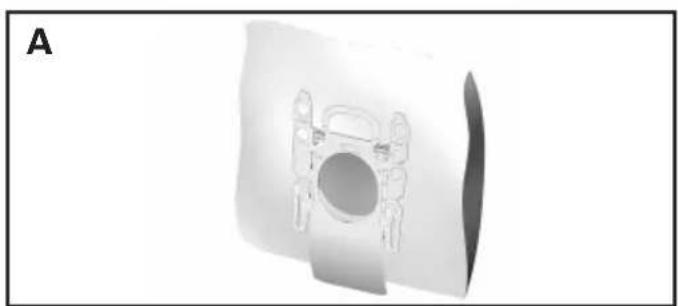

A Austauschfilterpackung

Filter TYP GXXL (BBZ41FGXXL)

Für beste Performance GXXLplus (BBZ41GXXLP)

Inhalt: 4 Filterbeutel mit Verschluss

1 Micro-Hygienefilter

http://www.dust-bag-bosch.com

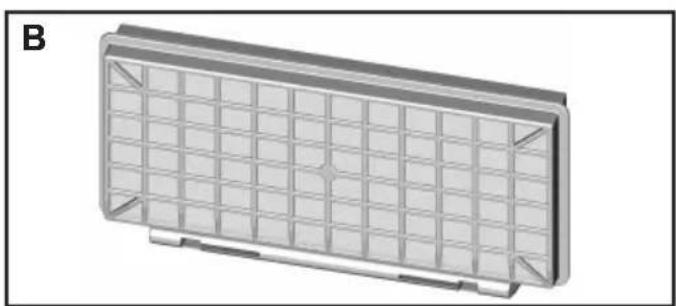

B Hepa-Filter BBZ154HF

Zusätzlicher Filter für reinere Ausblasluft.

Empfohlen fur Allergiker. Jährlich auswechseln.

C TURBO-UNIVERSAL®-Bürste für Polster BBZ42TB

Bürsten und Saugen von Polstermöbeln, Matratzen, Autositzen, usw. in einem Arbeitsgang. Besonderss geeigne zum Aufsagen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über Saugstrom des Staubsaugers.

Kein Elektroanschluss erforderlich.

D TURBO-UNIVERSAL®-Bürste für Böden BBZ102TBB Bürsten und Saugen von kurzflorigen Teppichen und Teppichböden bzw. für alle Beläge in einem Arbeitsgang. Besonderss geeignet zum Aufsagen von Tierhaaren. Antrieb der Bürstenwalze erfolgt über denSaugstrom des Staubsaugers.

Kein Elektroanschluss erforderlich.

E Hartboden-Düse BBZ123HD

Zum Saugen glatter Boden

(Parkett, Fliesen, Terracotta,...)

Vor dem ersten Gebrauch

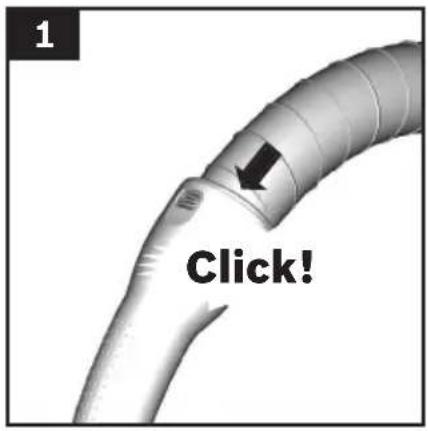

Bild 1\*

• Handgriff auf Saugschlauch stecken und verrasten.

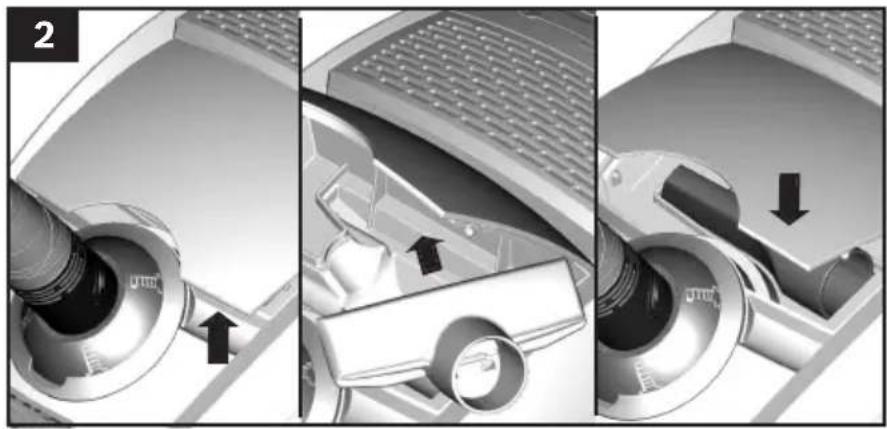

Bild 2

Zubehörfach öffnen.
- Fugendüse und Polsterdüse in das Zubehörfach im Gerätedeckel einsetzen.
Zubehörfach schlieben.

Inbetriebnahme

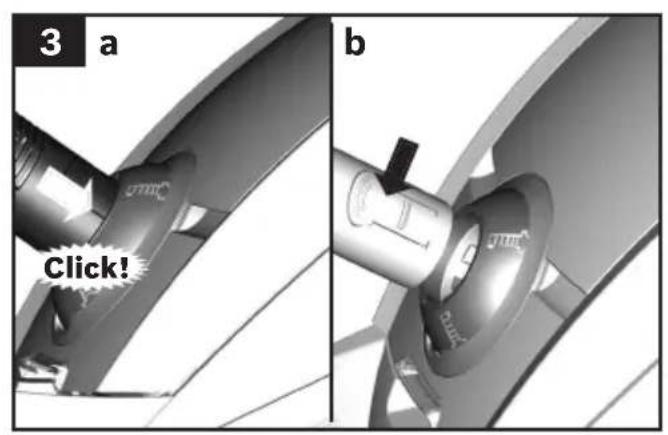

Bild 3

a)Saugschlauchstutzen in die Saugöffnung im Deckel einrasten.
b)Beim Entfernen des Saugschlauches beiden Rastnasen zusammen und Schlauch Herausziehen.

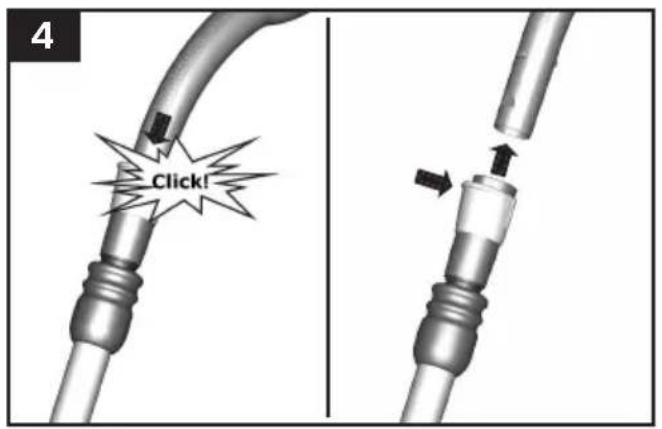

Bild 4

• Handgriff bis zum Einrasten in das Teleskoprohr schieben.
  Zum Losen der Verbindung Entriegelungshülse drucken und Teleskoprohr Herausziehen.

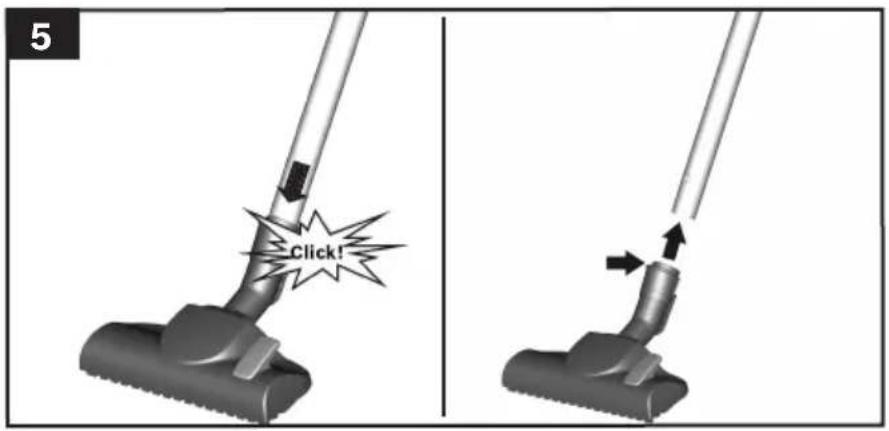

Bild 5*

• Teleskoprohr bis zum Einrasten in den Stutzen der Bodendüse schieben.
  Zum Losen der Verbindung Entriegelungshülse drucken und Teleskoprohr Herausziehen.

Bild 6\*

• Durch Verstellen der Schiebemansschette in Pfeilrichtung Teleskoprohr entriegeln und gewünschte Länge einstellen.

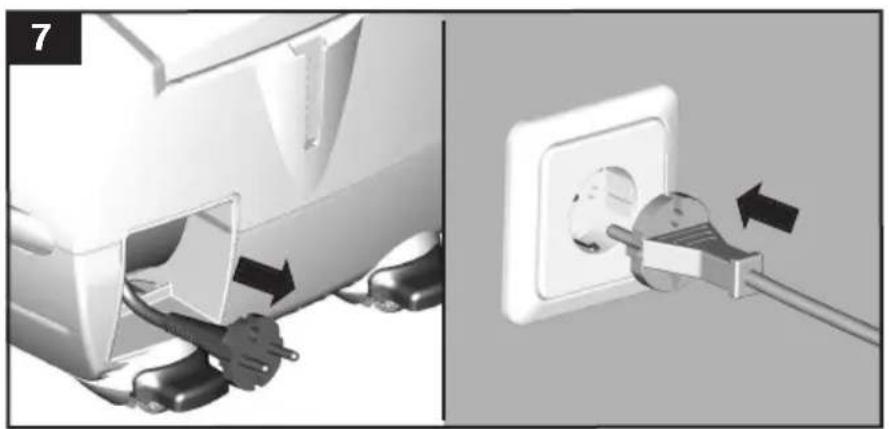

Bild 7

• Netzanschlusskabel am Stecker greifen, auf die gewünschte Länge Herausziehen und Netzstecker einstecken.

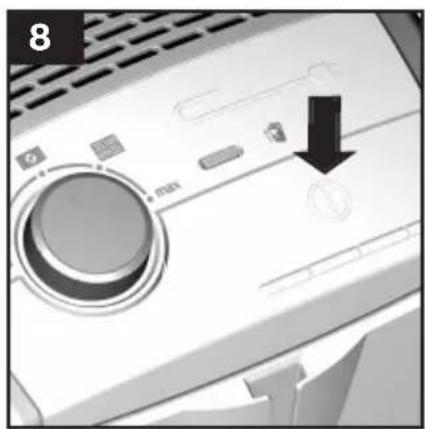

Bild 8 / Ausschalten

Staubsauger durch Betätigten der Ein-/Austaste ein- und ausschalten.

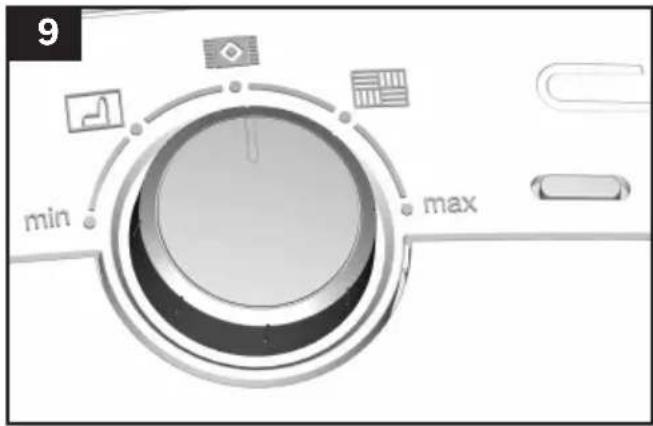

Bild 9 ujkraft regeln

Durch Drehen des Regelknopfes in Pfeilrichtung kann die gewünschte Saugkraft stufenlos eingestellt werden.

Niedriger Leistungsbereich => Für das Absaugen entsprechender Stoffe, z. B. Gardinen.

Mittlerer Leistungsbereich Fur die tägliche Reinigung bei geringer Verschmutzung.

Hoher Leistungsbereich => Zur Reinigung robuster Bodenbeläge, Hartböden und bei starker Verschmutzung.

Saugen

Achtung:

• Bodendüsen unterliegen, abhängig von der Beschaffenheit ihres Hartbodens (z.B. raue, rustikale Fliesen) einem gewissen Verschleiß. Deshalb sollenn Sie in regelmäßigen Abständen die Laufsohle der Düse überprüfen. Verschlissene, scharfkantige Düsen-sohlen konnen Schäden auf empfindlichen Hartböden wie Parkett oder Linoleum verursachen. Der Hersteller haftet nicht für eventuelle Schäden, die durch eine verschlissene Bodendüse verursacht werden.

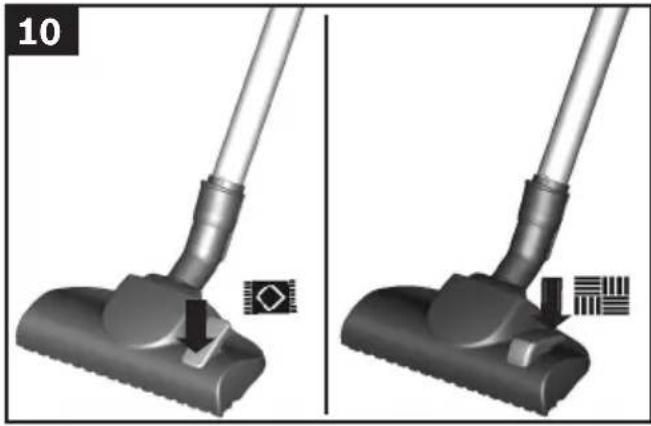

Bild 10

Bodendüse einstellen:

Teppiche und Teppichboden

glatte Böden =>

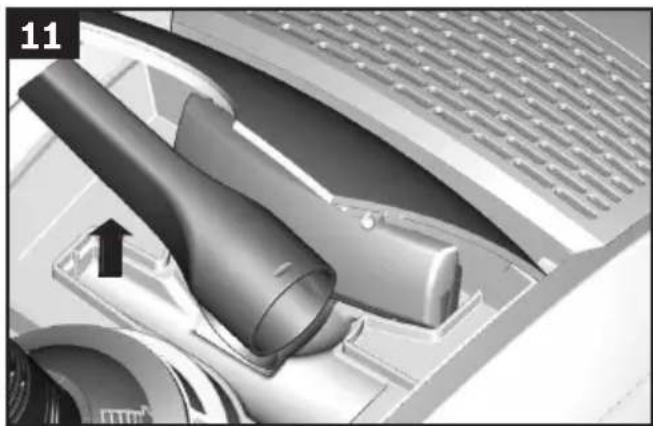

Bild 11

• Fugedüse bzw. Polsterdüse aus dem Zubehörfach im Gerätedeckel entnahmen.

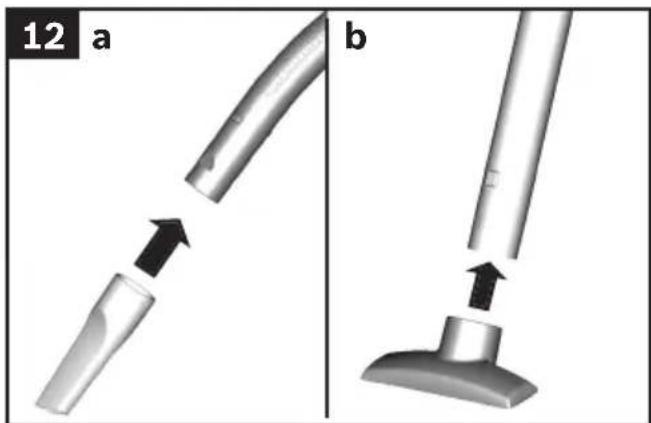

Bild 12\* gen mit Zusammenbezahör

Dusen je nach Bedarf auf Saugrohr oder Handgriff stecken:

a)Fugendüse zum Absaugen von Fugen und Ecken, etc.
b)Polsterduse zum Absaugen von Polstermobeln, Vorhängen, etc.

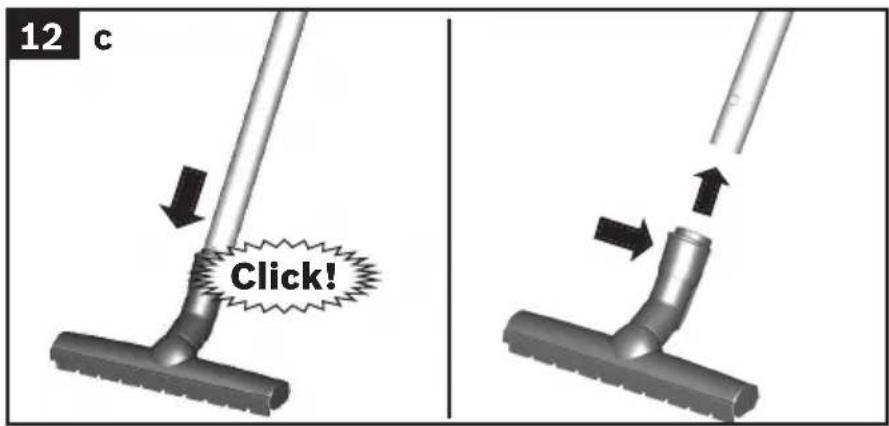

c)Hartbodendüse
Zum Saugen von harten Bodenbelägen (Fliesen, Parkett usw.)
- Teleskoprohr bis zum Einrasten in den Stutzen der Hartbodendüse schiben.
Zum Losen der Verbindung Entriegelungshülse drucken und Teleskoprohr Herausziehen.

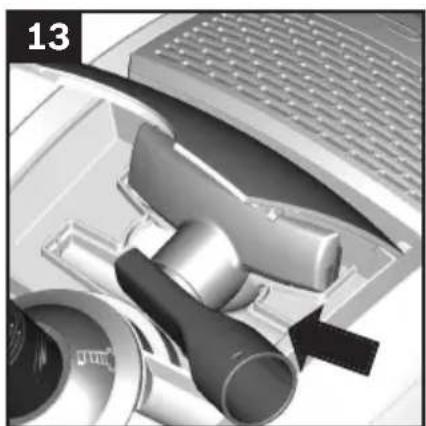

Bild 13

• Nach Gebrauch Fugen-bzw. Polsterduse, wieder in das Zubehörfach im Gerätedeckel eingetzen.

Turbo-Bürste

Ist Ihr Gerät mit einer Turbo-Bürste ausgestattet, ent- nehmer Sieitte die Hinweise über Anwendung und Wartung der beiliegenden Gebrauchsanweisung.

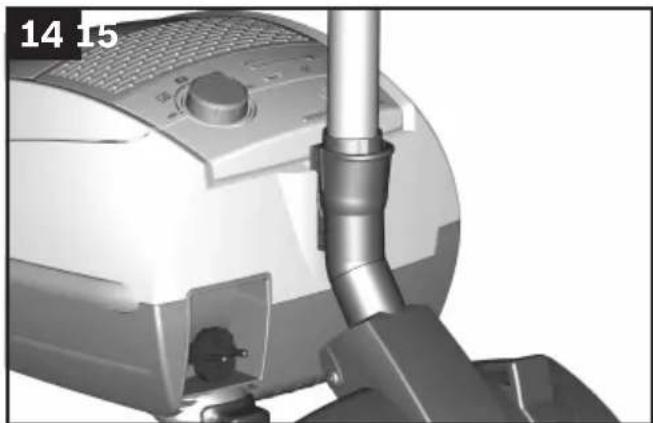

Bild 14

• Bei kurzen Saugpausen können Sie die Parkhilfe an der Geräterückseite benutzen.
• Nach Abschalten des Gerätes Haken an der Bodendüse in die Aussparung an der Geräterückseite schieren.

Bild 15

Zum Überwinden von Hindernissen, z.B. von Treppen, kann das Gerät auch am Handgriff transportiert werden.

Nach der Arbeit

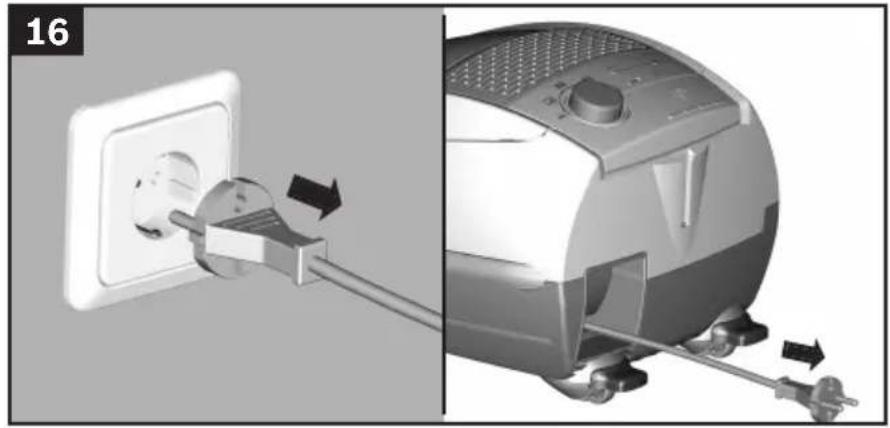

Bild 16

• Netzsteckerziehen.
• Kurz am Netzanschlusskabelziehen und loslassen (Kabel rollt sich automatisch auf).

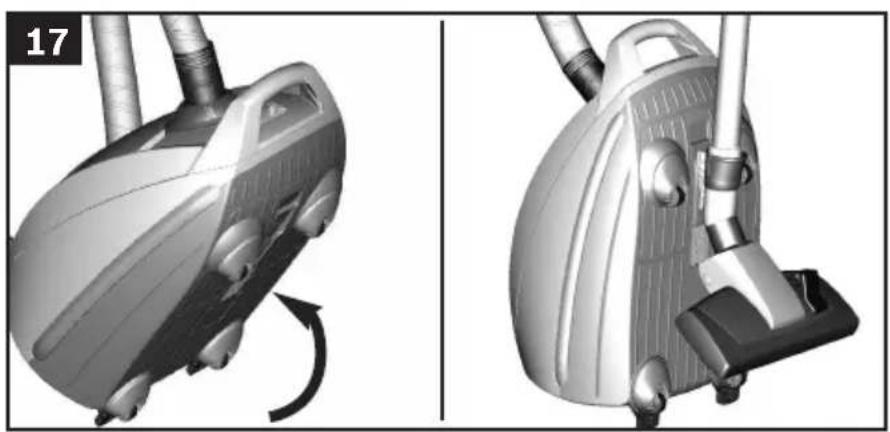

Bild 17

• Zum Abstellen /Transportieren des Gerätes können Sie die Abstellhilfe an der Geräteunterseite benutzen.
• Gerät aufrecht hinstellen. Haken an der Bodendüse in die Aussparung an der Geräteunterseite schieben.

Filterwechsel

ung: Vor jedem Filterwechsel Gerät aus-keiten!

Filterbeutel austauschen

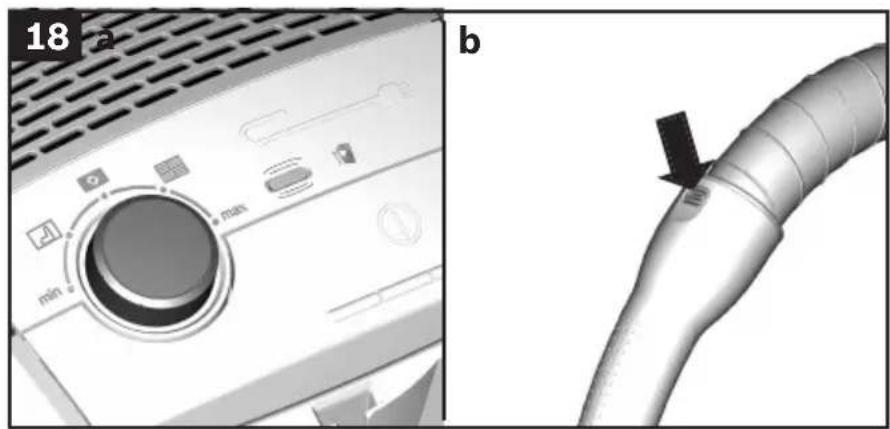

Bild 18*

a)Leuchtet bei vom Boden abgehobener Duse und hochster Leistungsstellung die Filterwechselanzeige dauerhaft rot, muss der Filterbeutel gewechselt werden, auch wenn er noch nicht voll sein sollte. In this sem Fall macht die Art des Füllgutes den Wechsel erforderlich. Duse, Saugrohr und Saugschlauch dürfen damit nicht verstopft sein, da dies auch zum Auslösen der Filterwechselanzeige führt.
b)Zum Entfernen von Verstopfungen kann der Handgriff leicht vom Schlauch gelost werden.

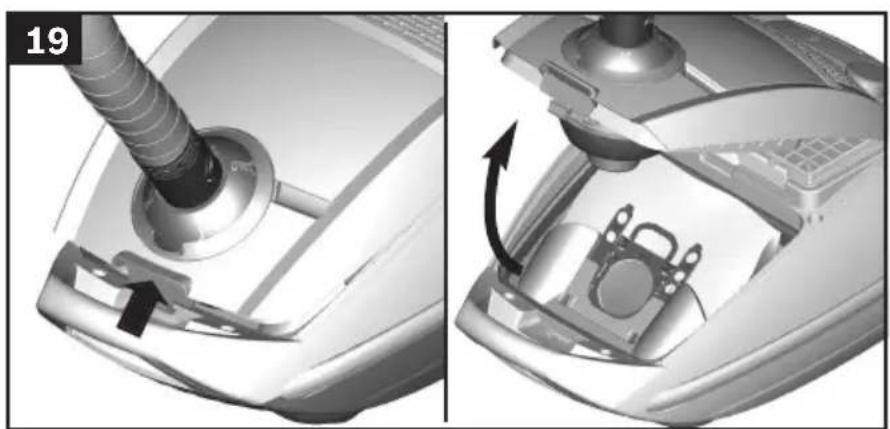

Bild 19ckel offen

• Deckel durch Betätigung des Verschlusshebels in Pfeilrichtung offen.

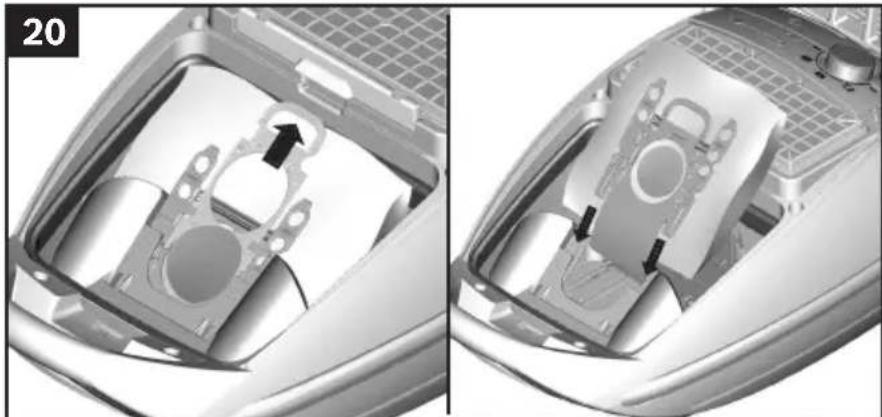

Bild 20

a) Filterbeutel durch Ziehen an der Verschlusslasche verschlieben und hersausnahmen.
b)Neuen Filterbeutel bis zum Anschlag in die Halterung einschieben.
Achtung: Deckel schliebt nur mit eingelegtem
- Filterbeutel.

Motorschutzfilter reinigen

Der Motorschutzfilter sollte in regelmäßigen Abständen durch Ausklopfen bzw. Auswaschen gereinigt werden!

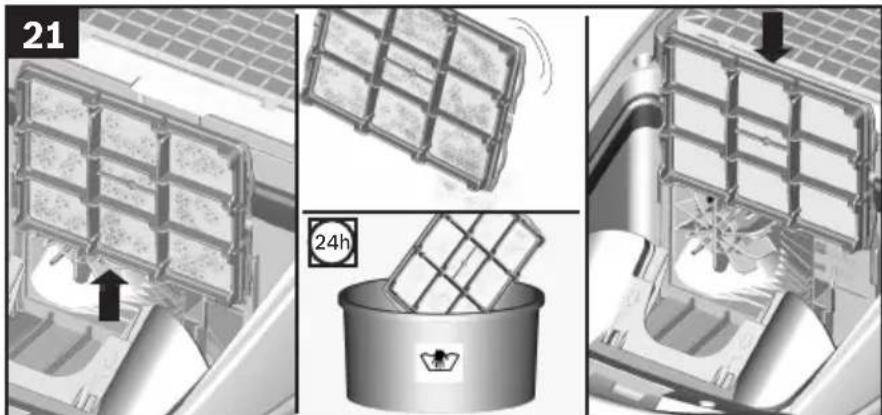

Bild 21

Staubraumdeckel offen. Bild 19
- Motorschutzfilter in Pfeilrichtung herausziehen.
- Motorschutzfilter durch Ausklopfen reinigen.
- Bei starker Verschmutzung solte der Motorschutzfilter ausgewaschen werden.
- Den Filter anschließend mindestens 24 Stunden trocknen halten.
- Nach der Reinigung, Motorschutzfilter in das Geräte einschieben und Staubraumdeckel schreiben.

Ausblasfilter austauschencro-Hygienefilter

austauschen

Wann tausche ich aus: Bei jeder neuen Austauschfilterpackung

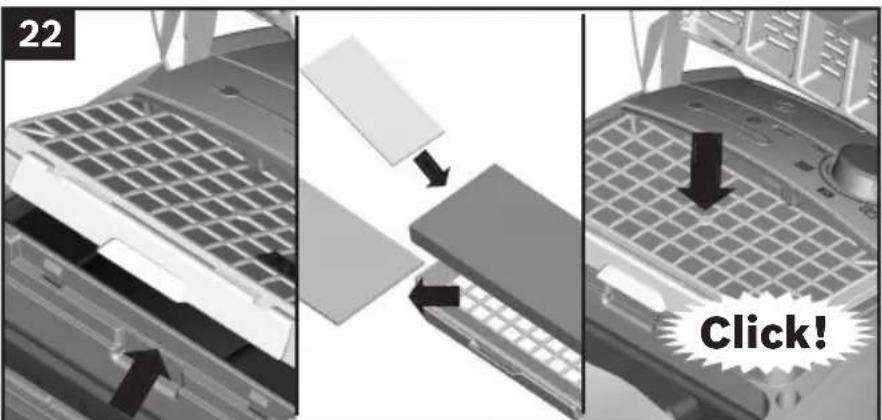

Bild 22

Staubraumdeckel offen. Bild 19
- Durch Betätigkeiten des Verschlusshebels in Pfeilrichtung Filterhalter entriegeln.
- Micro-Hygienefilter entnahmen. Neuen Micro-Hygiene-filter in Gerät einlagen.
- Filterhalter in Gerät einsetzen und verrasten.

Hepa-Filter austauschen

Ist Ihr Gerät mit einem Hepa-Filter ausgestattet, muss dieser jährlich ausgewechselt werden.

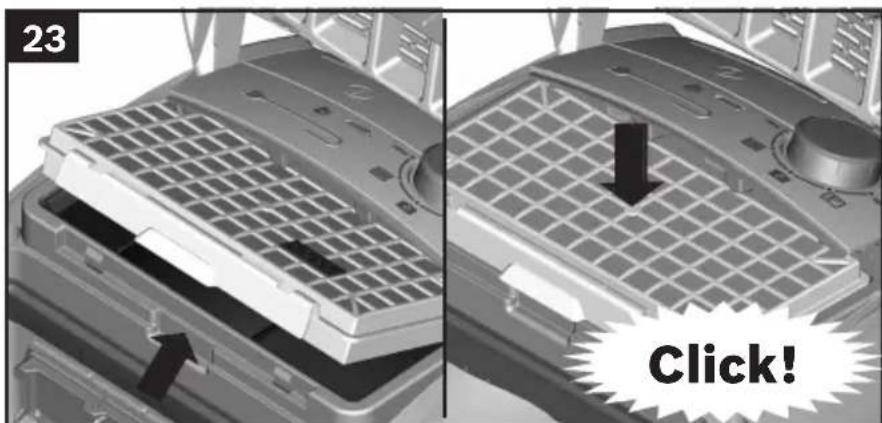

Bild 23

Staubraumdeckel offen. Bild 19
- Durch Betätigen des Verschlusschebels in Pfeilrichtung Hepa-Filter entriegeln und aus dem Gerätnehmen.
- Neuen Hepa-Filter einsetzen und verrasten.

Nach dem Aufsagen feiner Staubpartikel,

Motorschutzfilter reinigen, evtl. Micro-Hygienefilter oder Hepa-Filter austauschen.

Pflege

Vor jeder Reinigung des Staubsaugers, muss dieser aus-geschaltet und der Netzstecker gezogen werden. Staub-sauger und Zubehörteile aus Kunststoff konnen mit einem handelsüblichen Kunststoffreiniger gepflegt werden.

Keine Scheuermittel, Glas- oder Allzweckreiniger

- verwenden. Staubsauger niemals in Wasser tauchen.

Der Staubraum kann bei Bedarf mit einem zweiten Staubsauger ausgesaugt, oder einfach mit einem trockenen Staubtuch / Staubpinsel gereinigt werden.

Technische Änderungen vorbehalten.

en

Lage stand

■ Mellem sugeffekt =>

Bild 9 dra sugeffekt

Vrid effektvredet i pilens riktning, sa staller du steglost in den suereffekt du vill ha.

Lageffektintervallet

Dammsuger ömtäliga

material, t.ex. gardiner.

■Mellaneffektintervallet

HaenebtepykHaunahr 3aueKnHTe e.

Pmc. 2

• OTKpoTe OTceK dIa npHaIeXHoCTe.
  BctabbTe 电eEByu HacaKy HacaKy dny MrgKo Me6en BOTcEK dny npHaJnxKHOCTe B KpbIwKe np6opa.
  3aKpoTe oTceK.

Poirotobka Ka pa6oTe

Pnc.3

a)NoocoeHHnTe natpy6ok wlaHra K BCacbBaHOeMy OTBepCTnO, pacnoJooKeHHOMy B KpbIuKe.
b)YTo6blOTcoeHnHTb WnHaH，HaXMMte Ha 06aΦHKcaTopa N BbHbTe WnHaH H3 OTBepCTHA.

Pnc.4\*

3aBnHbTe pyky B TeNeCKoNueeCKyTO Tpy6ky Do HaeKHO KCaunu.
-ДягOTCOeINHeHnHaXMMTe Ha pa36NoKInpOBOuHyO MyfTy n H3BneKeHTe TeneckOnnuecckyU Tpy6Ky.

Pnc.5

Dieses Gerat ist entsprechend der europäischen Richtlinie 2012/19/EU

über Elektro- und Elektronikaltgeräte (waste electrical and electronic equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

en

Bundesrepublik Deutschland siehe letzte Seite.

Ausland: Für diesen Gerät gelten die von der Vertretung unseres Hauses in dem Kaufland herausgegebenen Garantiebedingungen.

Einzelheiten hierüber teilt Ihnen der Handler, bei dem Sie das Gerät gekauft haben, auf Anfrage jederzeit mit.

Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall aber die Vorlage des Kaufbeleges erforderlich.

Uretici Firma: BSH Bosch und Siemens Hausgeräte GmbH

Carl-Wery-Str. 34

D-81739Munchen

Phone: [phone]

Fax:[phone]

Garantiebedingungen DEUTSCHLAND (DE)

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung beschreiben,{lssen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Für these Geserat leisten wir Garantie gemäß nachstehenden Bedingungen:

Für Produktinformationen sowie Anwendungs- und Bedienungsfragen aus Deutschland:

Bosch-Infoteam

(Mo-Fr: 8.00-18.00 Uhr erreichenbar)

Tel.: [phone]* oder unter

*) 0,14 €/Min. aus dem Festnetz,

Mobilfunk max. 0,42 €/Min.

Nur für Deutschland gültig!

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Gluhlampen.

Eine Garantiepflicht wird nicht ausgelöst durch gingefügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, eine nicht haushaltsübliche Nutzung, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind.

Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermachtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursicht wird.

1. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfrei Teile ersetzt werden.

Geräte, die zumutbar (z.B. im PKW) transportiert werden konnen, und für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind unserer nachstgelegen den Kundendienststelle oder unserem Vertragskundendienst zu übergeben oder zuzusenden. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden.

Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.

1. Sofern die Nachbesserung von uns abgeleht wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz gefeliefert.
2. Garantieleistungen bewirken weder eine Veränderung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist - ausgeschlossen.

These Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, sowie wir in dem entsprechenden Land ein Kundendienstnetz haben. Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ohnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.

Robert Bosch Hausgeräte GmbH

Carl-Wery-Str. 34 / 81739 München // Germany

A
