MEK54100P - Synthesizer Tastatur MADISON - Kostenlose Bedienungsanleitung

Produkttyp	Synthesizer-Keyboard
Marke	MADISON
Modell	MEK54100P
Stromversorgung	6 LR20-Batterien 1,5 V (nicht im Lieferumfang) oder Netzadapter 9 V DC
Anzahl der Tasten	61 Tasten (Melodietastatur + Akkorde)
Integrierter Lautsprecher	Ja
MP3-Player	Ja, über USB-Stick (Wiedergabe, Pause, vor/zurück, Lautstärke, Equalizer)
Anzahl der Klangfarben	99 (00 bis 99)
Begleitrhythmen	Ja, mit einstellbarem Tempo (10 bis 70 bpm)
Automatische Begleitung	Ja, Modi Single, Fingered, Chord Off, Akkorde 1-4
Aufnahme	Ja, bis zu 52 Noten
Effekte	Sustain, Vibrato, Transponierung (-6 bis +6)
Perkussion	5 Perkussionstasten + Umwandlung in Tiergeräusche
Rückseitige Anschlüsse	9V-Stromversorgung, MIC (Mikrofon), PHONES (Kopfhörer/Audioausgang), USB
Notenständer	Einschub für Notenständer inklusive
Display	Digitalanzeige
Pflege und Reinigung	Trockenes, weiches Tuch; keinen Alkohol oder Haushaltsreiniger verwenden
Sicherheit	Nicht zerlegen; vor dem Anschließen ausschalten; Hitze, Staub, Flüssigkeiten vermeiden; vor der Reinigung Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Netzadapter separat erhältlich; Reparatur durch qualifizierten Techniker

Häufig gestellte Fragen - MEK54100P MADISON

Wie schließe ich den Netzadapter an?

Schließen Sie den Adapter an den 9VDC-Anschluss auf der Rückseite des Instruments und dann an eine Steckdose an. Stellen Sie sicher, dass alle anderen Verbindungen hergestellt sind, bevor Sie den Adapter einstecken.

Wie verwende ich den MP3-Player des Keyboards?

Schließen Sie einen USB-Stick an der Rückseite an. Drücken Sie PLAY/PAUSE, um die Wiedergabe zu starten. Verwenden Sie NEXT/VOL+ und PREV/VOL-, um den Titel zu wechseln oder die Lautstärke einzustellen. Drücken Sie EQ, um einen Klangstil auszuwählen (Normal, Rock, Pop, Classic, Jazz, Bass).

Wie nehme ich eine Melodie auf?

Drücken Sie REC (das Display zeigt 'E'), spielen Sie bis zu 52 Noten, drücken Sie dann erneut REC, um zu stoppen. Zum Abspielen drücken Sie PLAY ('PE' wird angezeigt). Jede neue Aufnahme löscht die vorherige.

Wie stelle ich das Tempo des Rhythmus ein?

Verwenden Sie die TEMPO-Tasten (27): Drücken Sie + oder -, um von 10 bis 70 Schlägen pro Minute einzustellen. Drücken Sie gleichzeitig beide Tasten, um auf 30 bpm zurückzukehren.

Wie verwende ich die automatische Begleitung?

Drücken Sie START/STOP, um den Rhythmus zu starten. Verwenden Sie SYNC, um die Begleitung mit dem Spiel zu synchronisieren. Drücken Sie im SYNC-Modus eine der ersten 19 Tasten, um die Begleitung zu spielen. Die Modi SINGLE und FINGERED ermöglichen verschiedene Akkordtypen.

Wie reinige ich das Synthesizer-Keyboard?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Alkohol, Lösungsmittel oder Haushaltsreiniger. Ziehen Sie vor der Reinigung den Netzstecker.

Kann ich einen Kopfhörer oder einen externen Verstärker anschließen?

Ja, schließen Sie einen Kopfhörer (3,5-mm-Stereoklinke) an den PHONES-Anschluss an. Für einen Verstärker verwenden Sie ein Kabel mit 3,5-mm-Klinkenstecker auf der einen und zwei RCA-Steckern auf der anderen Seite. Die internen Lautsprecher werden dann stummgeschaltet.

Wie ändere ich die Tonart (Transponierung)?

Drücken Sie die TRANSPOSE-Tasten (26), um die Tonart halbtonweise zu erhöhen oder zu senken, von -6 bis +6. Drücken Sie gleichzeitig beide Tasten, um auf 00 zurückzukehren.

Wie füge ich ein Fill-in während des Rhythmus ein?

Drücken Sie während des Rhythmus die FILL-IN-Taste (7). Es wird ein kurzes musikalisches Intermezzo eingefügt, bevor die Begleitung fortgesetzt wird.

Was tun, wenn das Instrument nicht mit Batterien funktioniert?

Überprüfen Sie, ob die Batterien richtig eingelegt sind (Polarität +/- beachten) und ob sie neu sind. Wenn ein Netzadapter angeschlossen ist, funktioniert das Instrument nicht mit Batterien. Ersetzen Sie die Batterien, wenn die Spannung niedrig ist.

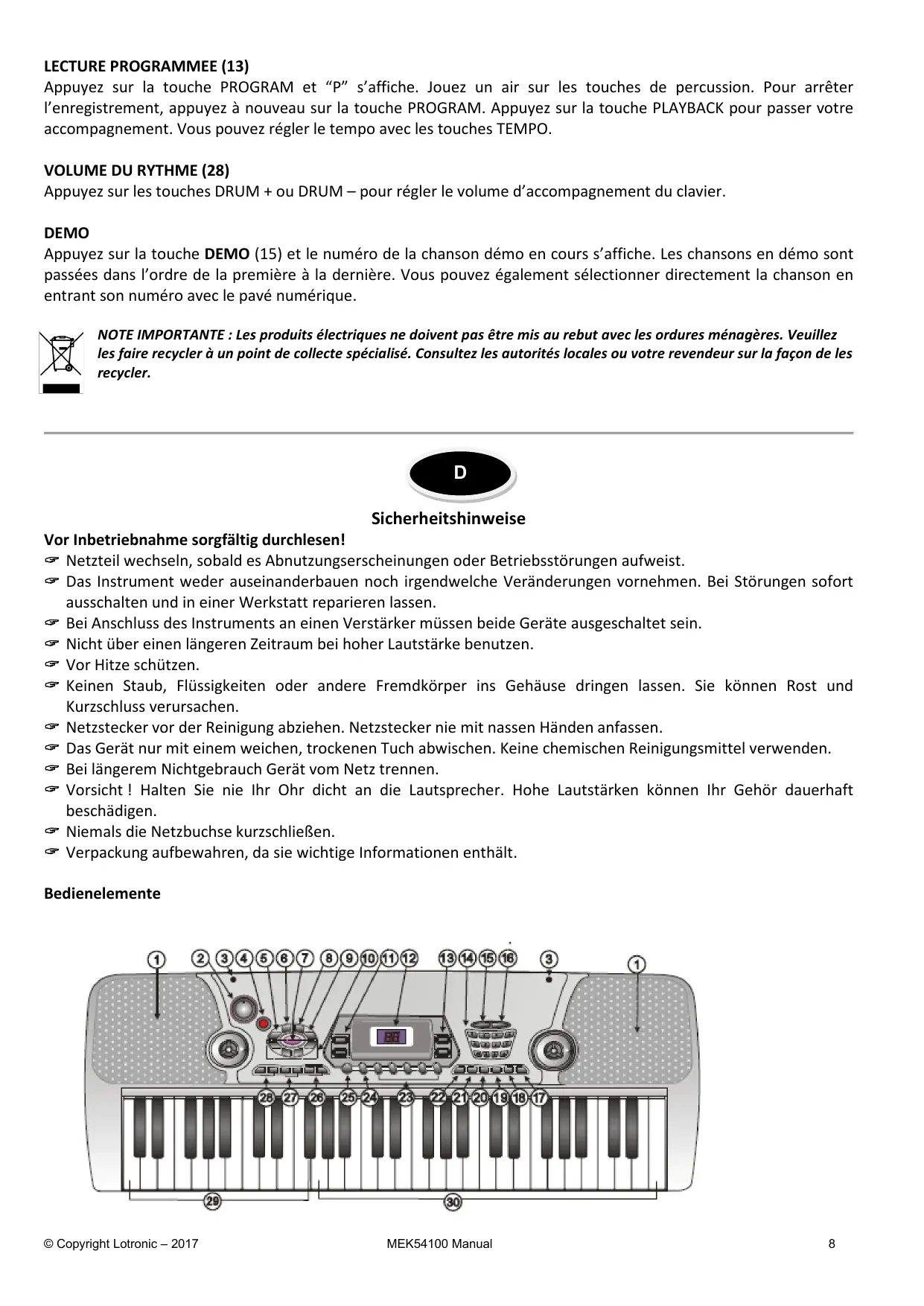

BEDIENUNGSANLEITUNG MEK54100P MADISON

Vor Inbetriebnahme sorgfältig durchlesen!

Netzeil wechseln, sobald es Abnutzungsserscheinungen oder Betriebsstörungen aufweist.
Das Instrument weder auseinanderbauen noch irgendwelche Veränderungen vornehmen. Bei Störungen sofort ausschalten und in einer Werkstatt reparieren setzen.
Bei Anschluss des Instruments an einen Verstärker müssen beide Geräte ausgescheltet sein.
Nicht über einen längeren Zeitraum bei hoher Lautstärke benutzen.
Vor Hitze schützen.
Keinen Staub, Flüssigkeiten oder andere Fremdkörper ins Gehäuse dringen setzen. Sie können Rost und Kurzschluss verursichen.
Netzstecker vor der Reinigung abziehen. Netzstecker nie mit nassen Händen anfassen.
Das Gerät nur mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Bei längerem Nichtgebrauch Gerät vom Netz trennen.
Vorsicht! Halten Sie nie Ihr Ohr dicht an die Lautsprecher. Hohe Lautstärken können Ihr Gehör dauerhaft beschädigen.
Niemals die Netzbuchse kurzschlieben.
Verpackung aufbewahren, da sie wichtige Informationen enthalt.

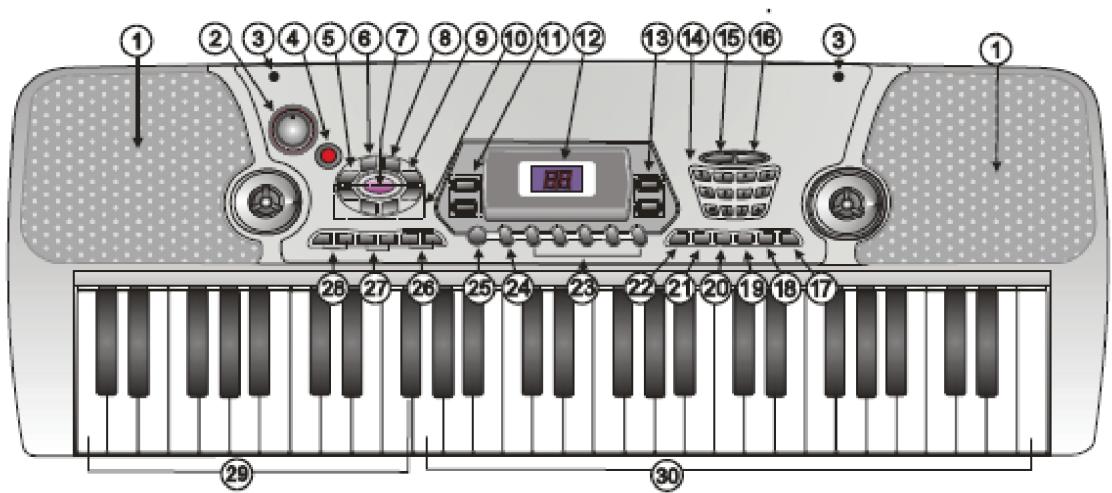

Bedienelemente

1. Lautsprecher
2. Master Lautstärke
3. Einsatz für den Notenhalter
4. Ein/Aus Schalter
5. Sync
6. Keyboardakkkorde
7. Fill-in

8. Mehrfinger-Begleitung

9. Begleitung ausschalten

10. Begleitung 1-4
11. LED Display
12. Aufnahme / Abspielen
    13.PROG/PLAYBACK
13. Nummerntasten
14. Timbre / Rhythmus

15. Demo

16. NEXT/VOL+

17. PREV/VOL-
18. Play/Pause
19. EQ
20. Sustain
21. Vibrato
22. Schlaginstrument
23. Wechseltaste

25.Start/Stopp
26. Tonlage
27. Tempo
28. Lautstärke der Begleitung
29. Begleitmusiktasten
30.Spieltasten

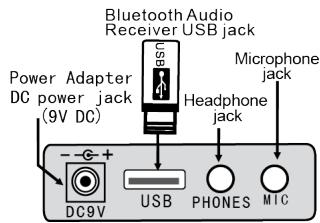

Verbinder auf der Rückseite

- Netzadapter

Der verwendete Adapter muss den technischen Daten des Instruments entsprechen. Den DC Stecker in die 9V DC Buchse auf der Rückseite des Keyboards und den Netzstecker in eine Wandsteckdose stecken.

Mikrofon

Das mitgelieferte Mikrofon in die MIC Buchse stecken, um zur Musik zu singen.

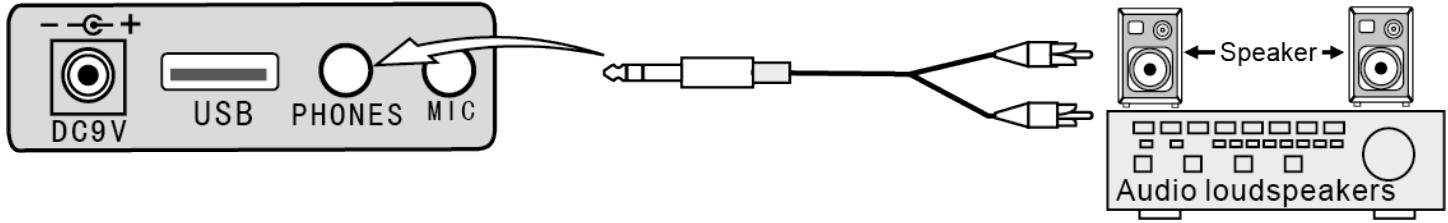

- Anschluss eines Kopfhörers oder eines externen Verständerkers

Zum Üben oder um andere nicht zu stären, kann ein Stereo-Kopfhörer an die 3,5mm Stereo-Klinkenbuchse „PHONES" angeschlossen werden. Der eingebaute Laatsprecher ist dann automatisch abgeschaltet.

An these Buchse kann auch eine externe Audioanlage angeschlossen werden. Schlieben Sie die PHONES Buchse des Keyboards an die LINE IN oder AUX IN Buchse der Audioanlage an. Dazu benötigen Sie ein Kabel mit 3,5mm Stereo-Klinkenstecker auf der einen und 2 Cinch Stecker auf der anderen Seite (nicht im Lieferumfang enthalten).

Hinweise:

A. Wenn ein Kopfhörer oder Veränder er angeschlossen ist, sind die eingebauten Laufsprecher automatisch abgeschaltet.
B. Die Lautstärke des Instruments ganz herunterfahren, bevor Sie es einschalten.
C. Die Lautstärke allmählich zum gewünschten Pegel hochfahren.
D. An die LINE OUT Buchse kann ein Kopfhörer, ein Verträger oder eine Stereoanlage angeschlossen werden. Sobald ein Gerät an diese Buchse angeschlossen wird, sind die eingebauten Laatsprecher ausgeschaltet und der Ton kommt durch das angeschossene Gerät.
E. Für alle weiteren Anschlusses s. die Anleitung des Verständkers.
- Den Notenständener auf dem Keyboard befestigen.

Batterieversorgung

Wenn ein Netzteil angeschlossen ist, verbraucht das Instrument keine Batterieleistung.

Die Abdeckung vom Batteriefach auf der Unterseite des Geräts entfernen und sechs 1.5V, D' Batterien polungsrichtig einlagen (nicht enthalten). Batteriefach wieder schreiben.

Hinweis: Wenn die Batteriespannung fällt und das Instrument nicht mehr normal arbeitet, müssen die Batterien ausgewechselt werden. Bei längerem Nichtgebrauch bereits die Batterien entfernen, um Schäden durch Auslaufen zu vermeiden. Niemals alte und neue oder Batterien unterschiedlicher Typen vermischen. Batterien von Kindern unzugänglich aufbewahren.itte beachten Sie die geltenden Vorschriften fur das Entsorgen von Batterien.

BEDIENUNG DES MP3 PLAYERS

Den POWER Schalter (4) eindrücken und die Lautstärke (2) auf den gewünschten Pegel einstellen.

Einen USB Stick in die USB Buchse auf der Rückseite stecken. Um den Speicher des Sticks zu schützen, erst das Keyboard abschalten, bevor Sie den Stick abziehen.

Die PLAY/PAUSE Taste (19) auf dem Bedienfeld des MP3 Spieler drücken. Erneut drücken, um das Abspielen zu unterbrechen.

NEXT/VOL+: Kurz drücken -> zum nachsten Titel springen. Lang drücken: Lautstärke erhöhen.

PREV/VOL-: Kurz drücken -> zum vorgen Titel springen. Lang drücken: Lautstärke senken

Hinweis: These Lautstärkeregler haben keinen Einfluss auf die Lautstärke des Keyboards.

EQ: Wahlen Sie einen Stil, der zu Ihr dem Musiktück passt: Normal / Rock / Pop / Classic / Jazz / Bass.

BEDIENUNG DES KEYBOARDS

Beim Einschalten des Keyboards erscheidt der Wert 0.0. Einmal die TONE/RHYTHM Taste drücken, um 00 anzuzeigen. Sie können nun eine Klangfarbe von 00-99 einstellen. Einfach die Nummer der gewünschten Klangfarbe mit den Nummertasten eingeben oder mit den + und - Tasten auf dem Tastenfeld die Klangfarben durchlaufen.

SUSTAIN Funktion (21)

Die SUSTAIN Taste drücken, um den Klang der Noten zu verlängern. Erneut drücken, um den Effekt abzuschalten.

SCHLAGZEUG / TIERGERÄUSCHE (23)

Das Keyboard besitzt 5 Tasten für Schlagzeuginstrumente, die jederzeit in Ihr Musikstück eingefügt werden können. Drücken Sie die CHANGE Taste (24), um die Schlagzeugtasten in Tiergeräuschtasten zu verwandeln.

AUFNAHME/ABSPIELEN (11)

REC Taste drücken und auf dem Display erscheint "E". Sie können nun bis zu 52 Noten aufnehmen. Erneut REC drücken, um die Aufnahme zu beenden. PLAY Taste drücken. "PE" erscheint und die Aufnahme wird abgespielt. Um die Aufnahme erneut abzuspielen oder zu stoppen, auf PLAY drücken.Eine neue Aufnahme ersetzt die vorige.

TRANSPOSE (26)

These Tasten verändern die Tonlage jeweils um eine halbe Note innerhalb eines Bereichs von -6 bis 06. Der eingestellte Wert erscheint auf dem Display. Beide Tasten gleichzeitig drücken, um zum Normalwert darüber zu schalten.

AUTOMATISCHER RHYTHMUS & AKKORDE

START/STOP Taste (25)

Die START/STOP Taste drücken, um(sofort die Rhythmusbegleitung auszulösen. Ein kleiner Punkt blinkt unregelmäßig auf dem Display.

TONE/RHYTHM (14)

Beim Einschalten des Keyboards erscheidt der Wert 0.0. Einmal die TONE/RHYTHM Taste drücken, um 00 anzuzeigen. Sie können nun eine Klangfarbe von 00-99 einstellen. Einfach die Nummer der gewünschten Klangfarbe mit den Nummertasten eingeben oder mit den + und - Tasten auf dem Tastenfeld die Klangfarben durchlaufen.

BEGLEITUNG

SYNC Taste (5) drücken und zwei Punkte blinken auf dem Display. Drücken Sie eine der 19 linken Tasten und Rhythmus und Begleitung werden zusammen gespielt.

FINGERAKKORDE (6)

Im SYNC Betrieb oder bei eingeschalteten Rhythmus auf die SINGLE Taste drücken und die Begleitakkorde können mit einem Finger gespielt werden.

FINGERED Taste drücken, um weiter Fingerakkorde zuzuschalten.

CHORD OFF drücken, um die Fingerbegleitung zu stoppen.

CHORD1 - 4 drücken, um die Tonlage der Begleitakkorde zu ändern.

FILL-IN (7)

Bei Eingeschaltetem Rhythmus die FILL-IN Taste drücken, um ein Intermezzo einzufügen, bevor der Rhythmus fortgesetzt wird.

TEMPO EINSTELLUNG (27)

Das Tempo ist ab Werk auf 30 Schläge/Minute eingestellt. Es kann bis auf 10 gesenkt bzw. bis auf 70 erhöht werden. Beide Tasten gleichzeitig drücken, um wieder die Werkseinstellung einzustellen.

AUFNAHME DER SCHLAGZEUGTASTEN PROGRAM & PLAY BACK (13)

PROGRAM Taste drücken und "P" entscheid. Drücken Sie die Schlagzeugtasten ihrer Wahl. Bis zu 32 Schläge konnen gespeichert werden. Aufnahme durch Druppen der PROGRAM Taste beenden. PLAY BACK Taste drucken, um die Aufnahme abzuspielen. Das Tempo kann mit den TEMPO Tasten eingestellt werden.

RHYTHMUSLAUTSTARKE (28)

Die DRUM + oder DRUM - Taste drücken, um die Lautstärke der Begleitmusik einzustellen.

DEMO Lieder

DEMO Taste (15) drücken und die Nummer des abgeschieten Demosongs erscheint auf dem Display. Die Lieder werden hintereinander abgeschiert, bis erneut die DEMO Taste gedrückt wird. Sie können auch die Nummer des gewünschten Demosongs mit den Nummernasten eingeben oder mit den +/- Tasten auf dem Tastenfeld durchlaufen.

WICHTIGER HINWEIS: Elektrogeräte gehören nicht in den Hausmüll. Sie müssen in speziellen Betrieben recyceilt werden. Bringen Sie sie zu einer speziellen Entsorgungsstelle für Elektrogleingeräte (Wertstoffhof)!
