BEDIENUNGSANLEITUNG HORIZON S MAX XGIMI

Für den HDMI 2.1-Anschluss sollte ein HDMI 2.1-Kabel verwendet werden.

USB-Ausgang: DC 5V 500mA

ES Nota:

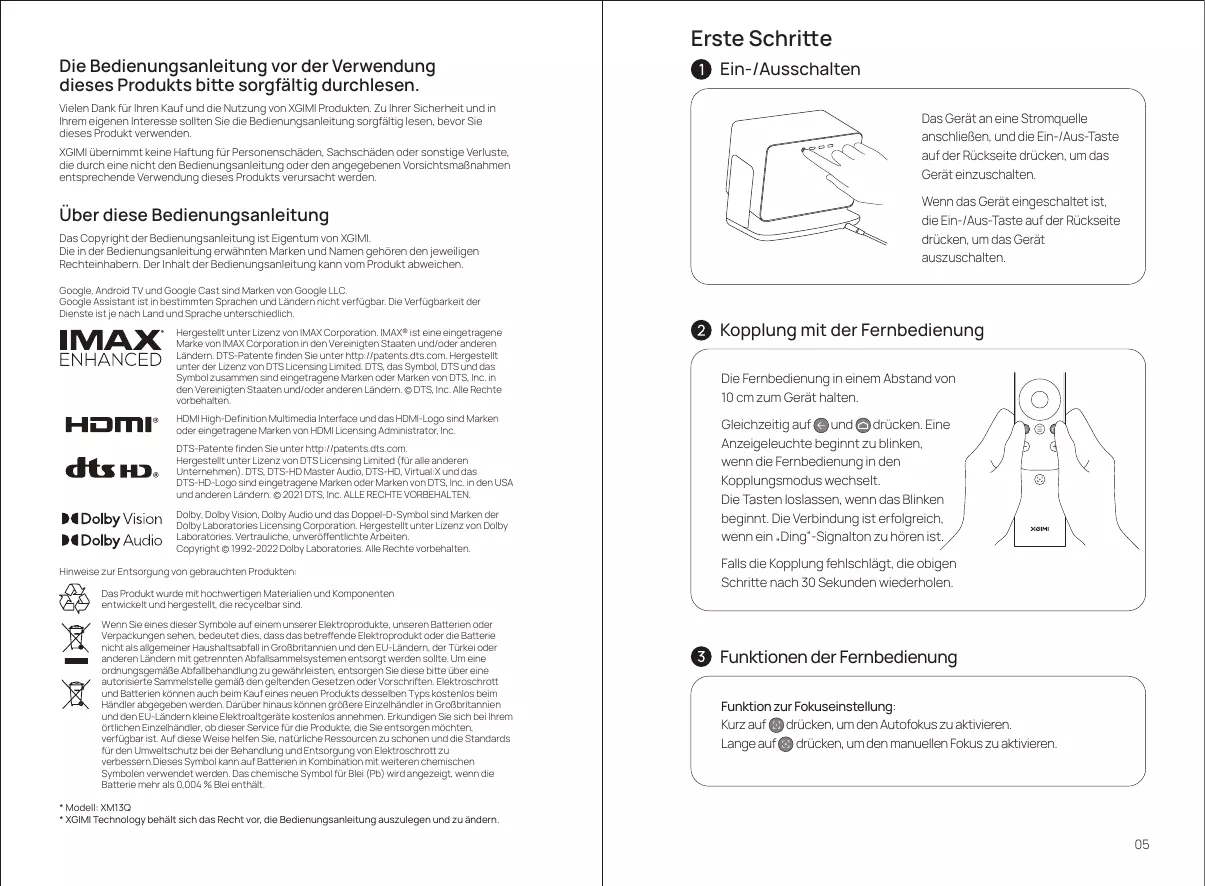

Die Bedienungsanleitung vor der Verwendung deses Produtositte sorgfaltig durchlen.

Vielen Dank für ihren Kauf und die Nutzung von XGIMI Produkten. Zu ihrer Sicherheit und in Ihrigen Interesse sollen den Sie die Bedienungsanleitung sorgfältig lessen, bevor Sie diesen Produkt verwenden.

XGIMI übernimmt keine Haftung für Personenenschäden, Sachschaden oder sonstige Verluste, die durch eine nicht den Bedierungsanleitung oder den angegebenen Vorsichtsmaßnahmen entsprachende Verwendung these Products verursacht werden.

Ubereises Bedienungsanleitung

Das Copyright der Bedienungsanleitung ist Eigentum von XGIMI.

Die in der Bedienungsanleitung erwähnten Marken und Namen gehören den jeweiligen Rechteinnahern. Der Inhalt der Bedienungsanleitung kann vom Produkt abweichen.

Google, Android TV und Google Cast sind Marken von Google LLC.

Google Assistant ist in bestimmten Sprachen und Ländern nicht verfügbar. Die Verfügbarkeit der Dienste ist je nach Land und Sprache unterscheidlich.

IMAX

ENHANCED

Hergestellt unter Lizenz von IMAX Corporation. IMAX^® ist eine eingetragene Merke von IMAX Corporation in den Vereinigten Staaten und/oder anderen Ländern, DTS-Patente finden Sie unter http://patents.dts.com. Hergestellt unter der Lizenz von DTS Licensing Limited. DTS, das Symbol, DTS und das Symbol zusammen sind eingetragene Marken oder Marken von DTS, Inc. in den Vereinigten Staaten und/oder anderen Ländern. © DTS, Inc. alle Rechte vorhaben.

HOMI

HDMI High-Definition Multimedia Interface und das HDMI-Sogo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.

dtshD

DTS-Patentefindesieunterhttp://patents.dts.com.

Hergestellt unter Lizenz von DTS Licensing Limited (für alle anderen

Unternehmen). DTS, DTS-HD Master Audio, DTS-HD, Virtual:X und das

DTS-HT-Logo sind eingetragene Marken oder Marken von DTS. Inc. in den USA und anderen Ländern. © 2021 DTS, Inc. ALLE RECHTE VORBEHALTEN.

Dolby Vision

Dolby, Dolby Vision, Dolby Audio und das Doppel-D-Symbol sind Marken der

Dolby Audio

Dolby Laboratories Licensing Corporation. Hergestellt unter Lizenz von Dolby

Laboratories. Vertrauliche, unveroffentliche Arbeitsen.

Copyright © 1992-2022 Dolby Laboratories. Alle Rechte vorbehalten.

Hinweise zur Entsorgung von gebrauchten Produkten:

Das Produkt wurde mit hochwertigen Materialien und Komponenten

entwickelt und hergestellt, die recyclelbar sind.

Wenn Sie eines dieser Symbore auf einem unserer Elektroprodukte, unsere Batterien oder Verpackungen sehen, beteute dits, dass das betrefrende Elektroprodukt oder die Batterie nicht als allgemeiner Haushaltsabfall in Großbritannien und den EU-Ländern, der Tükerel oder anderen Ländern mit getrennen Abfallsammelsystemen entsorgt werden sollen. Um eine ordnungsgemäß Abfallbehandlung zu gewährleisten, entsorgen Sie dieseibeitte über eine autorisierte Sammeltelste gemäß den geflettenden Gesetzen oder Vorschriften, Elektroschrot und Batterien können auch beim Kauf eines neuen Produktes desselen Typostenlos beim Handlier abgegeben werden. Beherr hinaupon..., gröderige Einzeltränder in Großbritannie und den EU-Ländern kline Elektraalgerate Kostenen anhemmen. Erkunden sich sie bei Inortlichen Einzeltränder, ob dieser Service fur die Produkte, die Sie entsorgen möchten, verflugbar ist. Auf diese Weise halten Sie, natürliche Ressourcen zu schonen und die Standa für den Umweltschutz bei der Behandlung und Entsorgung von Elektroschrott zuss被捕ern.Dieses Symbol kann auf Batterien in Combination with weiteren chemischen Symbolen verwendent werden. Das chemische Symbol fur Blei (Pb) wird angezeitet, wenn die Batterie mehr als 0,004 % Blei enthalt.

• ModelII: XM13Q
• XGIMI Technology behält sich das Recht vor, die Bedienungsanleitung auszulegen und zu ändern.

Erste Schritte

Ein-/Ausschalten

Das Gerät an eine Stromquelle anschlieben, und die Ein-/Aus-Taste auf der Rückseite drücken, um das Gerät einzuschalten.

Wenn das Gerät eingeschaltet ist, die Ein-/Aus-Taste auf der Rückseite drücken, um das Gerät auszuschalten.

2 Kopplung mit der Fernbedienung

Die Fernbedienung in einem Abstand von 10 cm zum Gerät halten.

Gleichzeitig auf und drücken. Eine

Anzeigeleuchte beginnt zu blinken,
wenn die Fernbedienung in den
Kopplungsmodus wechselt.

Die Tasten loslassen, wenn das Blinken beginnnt. Die Verbindung ist erfolgreich, wenn ein „Ding“-Signalton zu horen ist.

Falls die Kopplung fehlschlätg, die obigen Schritte nach 30 Sekunden wiederholen.

Funktionender Fernbedienung

Funktion zur Fokuseinstellung

Kurz auf drücken, um den Autofokus zu aktivieren.

Lange auf drücken, um den manuellen Fokus zu aktivieren.

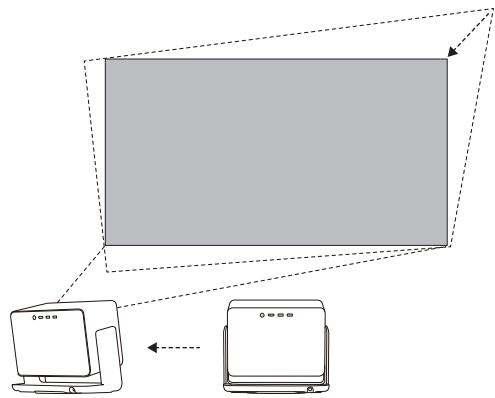

4 Unterbrechungsfreiie automatische Trapezkorrektur

Wenn die unterbrechungsfreie automatische Trapezkorrektur aktiviert ist, wird die Anzeige automatisch auf ein quadratisches Bild angepasst, wenn das Gerät an einem anderen Ort aufgestellt wird. Darüber hinaus beeinträchtigt die unterbrechungsfreie automatische Trapezkorrektur den projzierten Inhalt während des Prozesses nicht, und das Gerät Funktioniert weiterhin gut auf freißen, ebenen Wänden.

5 Google Assistant

Drücken Sie die Google Assistant-Taste auf Ihr Fernbedienung und nutzen Sie Ihr Stämme, um nach Filmen und Serien zuuchen, Antwerten auf Fragen zu betrinnen, Empfehlungen zu erhalten, die zu ihrer Stimmung passen, Ihr Smart-Home-Geräte zu steuern und vieles mehr.

Einstellungen

Die Geräte- und Bildeinstellungen auf jeder Schnittstelle anpassen, indem Sie auf auf der Fernbedienung drücken. Die spezifischen Funktionen für verschiedene Einstellungen sind wie folgt:

Trapezkorrektur	Trapezkorrektur für das projzierte Bild anpassen
Bildeinstellungen	Bildparameter unter dem Video oder der Signalquelle anpassen
Sound-Einstellungen	Sprachausgabekanal für das Gerät anpassen
3D-Video-Einrichtung	3D-Einstellungen für Video- und Signalquellen
Ruhezustand-Timer	Gerät nach einer voreingestelltten Zeit automatisch herunterfahren
Alle Einstellungen	Einstellungen für andere verwandte Funktionen

• Die Einstellungen für den 3D-Modus und den Bildmodus können nur über den Videowiedergabe- oder Signalquellenkan angepasst werden.
• Die Einstellungen für das Seitenverhältnis und die HDMI-Version können nur über den HDMI-Kanal angepasst werden.

Google Cast

Google Cast

Mit Google Cast konnen Sie ihre Lieblingsfilm, Music und vindes mehr ganz einfach auf ihren Fernseher übertragen.

Einfach auf die Cast-Taste in Apps tippen, die Sie bereits kenn und lieben, um Unterhaltung von Ihrem Smartphone, Tablet oder Laptop auf den Fennseher zu streamen. Während Sie streamen, können Sie Ihr Telefon für andere Dinge verwenden, z. B. um durch soziale Medien zu scrollen, Textnachrichten zu senden und)sagar Anrufe anzunehmen.

Online-Upgrade

Das Online-Upgrade kann über die Systemeinstellung durchgeführt werden.

WARNING:

Bitte beachten Sie die Informationen zur Elektrik und Sicherheit auf der außeren Untersalte des Gehauses, bevor Sie das Gerät installieren oder in Betriebnehmen.

• Die aktuellen Systemfunktionen sind maßgebend, da sie kontinuierlichactualisiert werden.

Warning für Fernbedienung

Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterietyp ersetzt wird
- Entsorgen einer Batterie im Feuer oder mechanismes Zerdrücken oder Zerschneiden einer Batterie kann zu einer Explosion führen.
- Batterien nicht in einer Umgebung mit extrem hohen Temperaturen liegen lassen, da dies zu einer Explosion oder zum Austreten von brennbaren Flüssigkeiten oder Gasen führen kann.
- Batterien nicht in einer Umgebung mit extrem niedrigen Druck liegen 参数，dai dies zu einer Explosion oder zum Austretten von brennbaren flüssigkeiten oder Gassen führen kann.

WLAN (5-GHz-Band)-Warning

Richtantennen mit hoher Verstarkung werden nur für feste Peer-to-Peer-Netzwerke verwendet. Das Gerät nicht in der Höhe von Radarsystemen aufstellen.

Frequenzbereich: 5.150-5.250 MHz

Verwendung in Innerauern: Nur innerhalb von Gebäuden. Die Installation und Verwendung in Straβenfahrzeugen und Eisenbahnwagons ist nicht gestattet. Begrenzte Verwendung im Freien: Bei Verwendung im Freien darif die Ausrüstung nicht an einer fester Installation oder am Gehäuse von Straβenfahrzeugen, einer festen Infrastruktur oder einer fertigen Außenantenne installiert werden. Die Nutzung durch unbemannete Luftfahrzeuge (UAS) ist auf das

Frequenzband 5.170-5.250 MHz beschränkt.

Frequenzbereich: 5.250-5.350 MHz

Verwendung in Innernräumen: Nur innerhalb von Gebäuden. Die Installation und Verwendung in Straßenfahrzeugen, Zügen und Flugzeugen ist nicht gestattet. Die Verwendung im Freien ist nicht gestattet.

Frequenzbereich: 5.470-5.725 MHz

Die Installation und Verwendung in StraBenfahrzeugen, Zugen und Flugzeugen sowie die Verwendung in unbemanneten Luftfahrzeugen (UAS) sind nicht zulässig.

Korrekte Verwendung:

• Das Objektiv nicht auf die Augen richten, da das starke Projektorlicht zu Augenverletzungen führen kann.
• Nicht den Luftleinluss-/auslss am Gerät blockieren, um Schäden an den internen elektronischen Geräten zu vermeiden, die durch eine Störung der normalen Wärmeableitung des Geräts entstehen können.
• Das Objektiv nicht direkt mit Reinigungsmitteln wie Papier oder Tüchern abwischen, um eine Beschäftigung des Objektivs zu vermeiden. Den Staub auf der Objektivoberfläche nur mit einem Luftgebäufe entfern.
• Das Gerat nicht mit Chemikalien, Reinigungsmitteln oder anderen Flüssigkeiten waschen, um zu verhindern, dass die Platine korrordiert. Regenwasser, Feuchtigkeit und mineralhaltige Flüssigkeiten können die Platine ebenflscht abziehen.
  Das Gerat, seine Komponenten und sein Zubehor außerhalb der Reichweite von Kindern aufbewahren.
• Sicherstellen, dass das Gerät nur in einer trockenen und belufteten Umgebung verwendet wird.
• Das Gerät nicht an extrem hoßen oder kalten Orten lagern, da extreme Temperatoren die Lebensdauer elektronischer Geräte verkurzen. Eine sichere Lager- und Nutzungstemperatur liegt zwischen 0^ und 40^ .
  Das Gerat zum Trocknen nicht in ein Heizgerat legen (z. B. einen Trockner oder Mikrowellenherd).
  Keine übermäßig Kraft auf das Geräut ausübend, und keine Hindermesse hinter das Geräut stellen, um es vor Beschäftigungen zu schätzen.
• Das Gerät nicht werden, und unbedingt Stöbe oder starke Vibrationen vermeiden, um Schäden an der internen Platine zu vermeiden.
• Nicht versuchen, das Gerat selbst ausinanderzunehmen und zusammenzubauen. Bei Fragen wenden Sie sich abide an den XGMI-Kundeniest.
• Kein Produkt selbst reparieren. Solute ein Produkt oder eine Komponente nicht Funktionieren, wenden Sie sich umgehend an den XGIMI-Kundendienst oder senden Sie das Produkt zur Reparatur an das Werk zurrack.
• Der Betrieb im 5,15-5,35-GHz-Band ist auf die Verwendung in Innenräumen beschrankt.
• Bei der Installation und dem Betrieb des Gerats muss der Abstand zwischen einem Wärmestrahler und dem Gerät mindestens 20 cm betragen.
  Wie bei allen hellen Lichtquellen duren Si nicht direkt in den Lichtstrahl bicken. Das Gerat entspricht der Richtlinie RO2 8EC 62471-5:2015 sowie den Bestimmungen 21 CFR 1040.10 und 1040.11, mit Ausnahme der Konformität als LIP der Risikogruppe 2 gemäß IEC 62471-5:Ed. 1.0. Weitere Informationen finden Si der „ Laser Notice" Nr. 57 vom 8 Mai 2019.
• Seiten Sie vorsichtung, wenn Sie Ohrhröner mit dem Gerat verwendten, dass Ohrhröner und Kopfhröner einen übermäßigen Schaldruck erzugehen können, die zu Herköverlust führen kann.
• Beim Drehen des Gerats selbststellten, dass sich keine Hinderingin in der neue befinden, um Kollisionen zu vermeiden. Stecken Sie ihre Hand auch nicht in die Zwischenräume, um Quetschungen zu vermeiden.

Projektor-Laser

Maximale Leistung: 0,39 W

Emittierte Wellenlange: 643 nm, 465 nm, 525 nm

VCSEL Laser

Maximale Leistung: 0,39 W

Emittierte Wellenlänge: 940 nm

Name und Veröffentlichungsdatum der Norm: IEC 60825-1:2014

RG2

LASERPRODUKT FÜR VERBRAUCHER EN 5068921
IEC 60825-1:2014

FCC-Warning

Das Gerat erfuftt Bestimmungen von Teil 15 der FCC-Vorschriften. Der Betrieb erfuftt die folgenden 2 Bedingungen: (1) Das Gerat darf keine schädlichen Störungen verursachen und (2) das Gerat muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unbeabsichtigten Vorgängen führen können. Die Betriebserlaubnis für Benutzer, die Strahler absichtlich oder unsabichnlich ohne ausdrückliche Genehmig der zuständigen Compliance-Stelle modifizieren und austauschen, kann erloschen. Falls das Handbuch in einer anderen Form als auf Papier bereitgestellt wird, z. B. auf einer CD oder über das Internet, konnen die im Abschnitt geforderten Informationen in der alternativen Form in das Handbuch aufgenommen werden, vorausgesetzt, die Benutzer haben Zugriff auf die Informationen.

Bei digitalen Geräten oder Peripheriegeräten der Klasse B müssen die von den Benutzern bereitgestellten Anleitungen an gut sightbarer Stelle im Text der Anleitung folgende oder ähnliche Angaben enthalten:

Hinweise:

Dieges Gerat wurde getestet und erfüllt die Beschrankungen von Teil 15 der FCC-Vorschriften für digitale Geräte der Klasse B. Mit diesen Einschränkungen sollen schädliche Störungen bei der Installation in Wohngebieten wirksam verhindert werden. Bei nicht vorschriftsmäßiger Installation und Verwendung erzeugt das Gerat Hochfrequenzenergie und strahlt diese ab, was zu schädlichen Störungen des Funkverkehrns führen kann. Es gibt noch keine Garantie dazu, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn das Gerat schädliche Störungen des Radio-oder Fernsehemempfangs verursacht (ermittelt durch An- und Ausschalten des Gerats), müssen die Benutzer versuchen, die Störungen durch eine oder mehr der folgenden Maßnahmen zu beheben:

Empfangsantenne anders ausrichten.
Den Abstand zwischen Gerät und Empfänger vergroßern.
Das Gört an eine Steckdose anschließen, die an einem anderen Stromkreis angeschlossen ist als der Empfänger.
Wenden Sie sich an Handlör oder erfahrne Radio-/Fernsehtechniker, um Hilfe zu erhalten.

FCC-ID:2AR82-SKIWB663U11

Konformitätserklarung

XGIMI Technology Co. Ltd. erklart hiermit, dass这点 Produkt den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 2014/53/EU, Vorschreiben für Funkanlagen 2017, Richtlinie 2011/65/EU entspricht.

Diepses Produkt darf in einigen EU-Mitgliedsstaaten verwendet werden, wie in der rechten Tabelle dargestellt.

These Frequenz gilt für die folgenden Mitgliedstaaten oder das geografische Gebiet innerhalb eines Mitgliedstaates, in dem Beschrankungen für die Inbetriebnahme oder Anforderungen für die Genehmigung der Nutzung bestehen.

Die Konformitätserklärungfinde Sie unter https://global.xgimi.com/pages/product-support

BE	EL	LT	PT
BG	ES	LU	RO
CZ	FR	HU	SI
DK	HR	MT	SK
DE	IT	NL	FI
EE	CY	AT	SE
IE	LV	PL	UK(N)

ISED-Warning

Dieses Gerät entspricht den lizenzfreien RSS-Standards für Innovation, Wissenschaft und wirtschaftliche Entwicklung. Der Betrieb unterliegen den folgenden zwei Bedingungen:

(1) Dieses Gerätarfkeine Störungen verursachen,und
(2) Dieses Gerät muss alle Interferenzen akzeptieren, einschließlich Interferenzen, die zu einem unerweltschen Betrieb des Geräts führen können.

IC:24728-SKIWB663U11

Strahlenexposition-Erklärung

Das Geräw wurde unter Einhaltung der von der FCC und der ISED (Innovation, Science and Economic Evolution) festgelegten Strahlungsgrenzweite für nicht überwachte Umgebauten hergestellt.

Der SenderarfendortinVerbindungmiteineranderenAntennedeormeindenerSender aufgestelltoderrienwerden.

For den Laborprojorktor euffts Das Gerat die von der FCC und der ISED festgelegten Grenzwerte für die Strahlenbelastung in unkontrollierten Umgebungen.

• Nur vom Hersteller angegebenes oder mitgeliefertes Zubehör verwenden (z. B. den exklusiven Versorgungsadapter uw.).
• Beachen, dass these Produkt möglicherweise schädliche Lichtstrahlung aussendet.

WLAN-Spezifikation

• Bluetooth-Version: 5.1
• Frequenzbereich für Bluetooth-Sender: 2402 MHz-2480 MHz
• Bluetooth-Sendeleistung: ≤ 10 dBm (EIRP)
• WLAN-Netzwerk: IEEE 802.11a/b/g/n/ac (2,4 GHz/5 GHz)
  Frequenzbereich fur 2.4G-WLAN-Sender: 2.412-2.472 MHz (2.4-GHz-ISM-Band, USA 11 Kanäle, Europa und andere 13 Kanäle)
  2,4G-WLAN-Sendeleitung: ≤ 20 dBm (EIRP)
• Freqerbreeze® for 5G-WLAN-Sender: 5.15-5.35 GHz, 5.470-5.725 GHz, 5.725-5.850 GHz
  5G-WLAN-Sendeleistung: 5,15-5,25 GHz < 23 dBm (EIRP), 5,25-5,35 GHz und 5,470-5,725 GHz < 23 dBm (EIRP), 5,725-5,850 GHz < 14 dBm (EIRP)

Hinweis: These Leistung gilt nur für die EU

Parameter

Stromversorgung:19 V = 15,79 A

EAC RoHS C

• Weitere Informationen finden Sie im elektronischen Handbuch unter: xgimi.com/us/support/index
