Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	KFVD19K
Bedienfeld	Touch
Anzahl Geschwindigkeiten	4 (1., 2., 3., Maximum)
Zeitbegrenzte Höchstgeschwindigkeit	8 Minuten
Beleuchtung	LED
Funktion Hob²hood	Ja (automatische Verbindung mit Kochfeld)
Filteranzeige	Ja (30 Sekunden für Fett, blinkend für Kohle)
Anzeige zurücksetzen	3 Sekunden drücken
Fettfilter	Spülmaschinenfest oder Handwäsche
Kohlefilter	Ersetzbar, nicht waschbar
Austauschintervall Kohlefilter	Alle 4 bis 6 Monate ca.
Leuchte	LED, Austausch durch autorisierten Techniker
Oberflächenreinigung	Weiches Tuch, lauwarmes Wasser und mildes Reinigungsmittel
Material	Edelstahl

Häufig gestellte Fragen - KFVD19K ELECTROLUX

Wie schalte ich die Dunstabzugshaube ein?

Drücken Sie das Symbol Ein/Aus (Taste 1) für 1 Sekunde.

Wie aktiviere ich die Höchstgeschwindigkeit?

Drücken Sie das Symbol Höchstgeschwindigkeit (Taste 5). Sie aktiviert sich für 8 Minuten und kehrt dann zur vorherigen Geschwindigkeit zurück.

Wie reinige ich den Fettfilter?

Entfernen Sie den Filter, indem Sie auf den Hebel der Befestigungsklemme drücken. Waschen Sie ihn von Hand mit einem nicht scheuernden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm.

Wann muss der Kohlefilter ersetzt werden?

Der Kohlefilter sollte alle 4 bis 6 Monate ersetzt werden, bei intensiver Nutzung häufiger, oder wenn die Anzeige blinkt.

Wie setze ich die Filteranzeige zurück?

Drücken Sie die Taste Filterbenachrichtigung (Taste 6) für 3 Sekunden, um zurückzusetzen.

Die Dunstabzugshaube schaltet sich nicht ein, was tun?

Überprüfen Sie die Stromversorgung. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Techniker.

Die Beleuchtung funktioniert nicht?

Die LED-Lampe muss durch einen autorisierten Techniker ersetzt werden. Versuchen Sie nicht, sie selbst zu ersetzen.

Die Funktion Hob²hood funktioniert nicht?

Überprüfen Sie, ob Ihr Kochfeld kompatibel ist und die Infrarotkommunikation nicht blockiert wird. Konsultieren Sie die Anleitung des Kochfelds.

Wie deaktiviere ich die Filteranzeige?

Drücken Sie die Taste Filterbenachrichtigung für 3 Sekunden. Die Leuchte leuchtet 4 Sekunden lang auf, um die Deaktivierung zu bestätigen.

Wo finde ich das Typenschild?

Das Typenschild befindet sich am Gerät. Es enthält das Modell, die PNC und die Seriennummer, die für den Service benötigt werden.

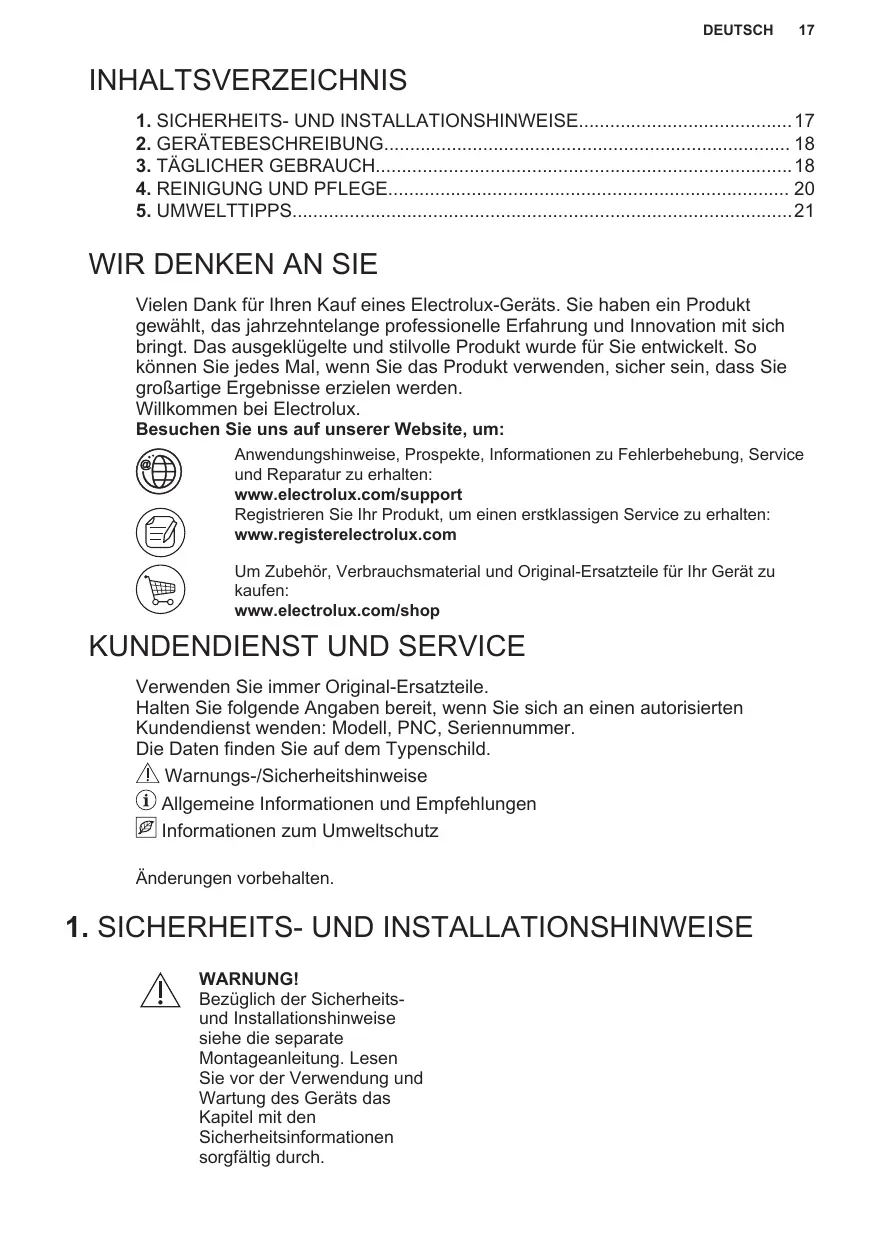

BEDIENUNGSANLEITUNG KFVD19K ELECTROLUX

1. SICHERHEITS- UND INSTALLATIONSHINWEISE 17
   2.GERATEBESCHREIBUNG. 18
2. TÄGLICHER GEBRAUCH 18
3. REINIGUNG UND PFLEGE 20
   5.UMWELTTIPPS 21

WIR DENKEN AN SIE

Vielen Dank für ihren Kauf eines Electrolux-Geräts. Sie haben ein Produkt gewählt, das jahrzehntelange professionelle Erfahrung und Innovation mit sich bringt. Das ausgeklugelte und stilvolle Produkt wurde für Sie entwickelt. So können Sie jeder Mal, wenn Sie das Produkt verwenden, sicher sein, dass Sie großartige Ergebnisse erzielen werden.

Willkommen bei Electrolux.

Besuchen Sie uns auf unserer Website, um:

Anwendungshinweise, Prospekte, Informationen zu Fehlerbehebung, Service und Reparatur zu erhalten:

www.electrolux.com/support

Registrieren Sie Ihr Produkt, um einen erstklassigen Service zu erhalten: www.registerelectrolux.com

Um Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:

www.electrolux.com/shop

KUNDENDIENST UND SERVICE

Verwenden Sie immer Original-Ersatzteile.

Halten Sie folgende Angaben bereit, wenn Sie sich an einen autorisierten Kundendienst wenden: Modell, PNC, Seriennummer.

Die Daten finden Sie auf dem Typenschild.

Warning-/Sicherheitshinweise
① Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz

Änderungen vorbehalten.

1. SICHERHEITS- UND INSTALLATIONSHINWEISE

WARNING!

Bezüglich der Sicherheits- und Installationshinweise siehe die separate

Montageanleitung. Lesen

Sie vor der Verwendung und

Wartung des Geräts das

Kapitel mit den

Sicherheitsinformationen

sorgfältig durch.

2. GERÄTEBESCHREIBUNG

2.1 Überblick - Bedienfeld

	Funktion	Beschreibung
1	Ein / Aus	Ein- und Ausschalten der Abzugshaube.
2	Erste Geschwindigkeit	Der Motor schaltet auf die ersten Geschwindigkeits-stufe.
3	Zweite Geschwindigkeit	Der Motor schaltet auf die zweite Geschwindigkeits-stufe.
4	Dritte Geschwindigkeit	Der Motor schaltet auf die dritte Geschwindigkeits-stufe.
5	Maximale Geschwindig-keit	Der Motor schaltet auf die höchste Geschwindig-keits.
6	Filterbenachrichtigung	Erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen.
7	Lampe	Ein- und Ausschalten der Beleuchtung.

3. TÄGLICHER GEBRAUCH

3.1 Verwenden der Abzugshaube

Entnehmen Sie die empfohlene Geschwindigkeit aus der Tabelle unten.

1	Aufwärmen von Speisen, Kochen in Töpfen mit Deckeln.
2	Kochen in Töpfen mit Deckeln auf mehreren Kochzonen oder Brennern, sanfes Braten.
3	Kochen und Braten von großten Speisemengen ohne Deckel, Kochen auf mehreren Kochzonen oder Brennern.
	Kochen und Braten von großten Speisemengen ohne Deckel, hohe Luft-feuchtigkeit.

Es wird empfohlen, die Dunstabzugshaube nach dem Kochen etwa 15 Minuten lang laufen zu halten.
i Das Bedienfeld ist ein Sensorfeld. Zum Einschalten der Funktionen berühren Sie die Symbole 1 Sekunde lang.

Bedienen der Abzugshaube:

1. Zum Einsatz des Geräts drücken Sie auf das Symbol ①. Zeitotronn Sie die Funktionen einschalten.
2. Zum Einschalten der Funktion berühren Sie das Symbol.

i Das Abzugshaubenlicht arbeitet unabhängig von anderen Abzugshaubenfunktionen. Um die Kochfläche zu beleuchten, berühren Sie

Zum Ausschalten des Geräts drücken Sie erneut auf das Symbol ①.

3.2 Hob²Hood Funktion

These automatisches Funktion verbindet das Kochfeld mit einer Dunstabzugshaube. Das Kochfeld und die Dunstabzugshaube kommunizieren mit Hilfe von Infrarotsignalen. Die Drehzahl des Lufters wird automatisch eingestellt. Sierichtet sich nach dem eingestellen Modus und der Temperatur des heilbesten Kochgeschirrs auf dem Kochfeld. Sie konnen das Geblase auch manuell auf dem Bedienfeld des Kochfelds einstehen. Die Funktion kann vom Bedienfeld des Kochfelds aktiviert werden.

i

Weitere Informationen zurutzung der Funktion findesie in derGebrauchsanleitung desKochfelds.

3.3 Einschalten der maximalen Motorgeschwindigkeit

Wenn Sie berühren schaltet sich die maximale Motorgeschwindigkeit für 8 Minuten ein. Nach dieser Zeit kehrt das Gerät zur vorgen Geschwindigkeitseinstellung zurück.

Wenn die Funktion eingeschaltet ist, hat die erneute Berührung von keine Auswirkungen.

3.4 Filterbenachrichtigung

Der Filteralarm erinnert Sie daran, den Kohlefilter auszutauschen bzw. zu reinigen und den Fettfilter zu reinigen. Die Filteranzeige 念 leuchtet 30 Sekunden, wenn der Fettfilter gereinigt werden muss. Die Filteranzeige 念 blinkt 30 Sekunden, wenn der Kohlefilter ausgetauscht oder gereinigt werden muss.

Siehe „Reinigen des Fettfilters“ im Kapitel „Reinigung und Pflege“.
i Siehe „Reinigen des Kohlefilters" oder "Austauschen des Kohlefilters" im Kapitel "Reinigung und Pflege".

Berühren Sie zum Zurücksetzen der Funktion 3 Sekunden lang.

Ein- oder Ausschalten der Funktion:

1. Schalten Sie das Bedienfeld ein. Vergewissern Sie sich, dass das Bedienfeld eingeschaltet ist.

2. Berühren Sie zum Einsatzen der Funktion 3 Sekunden lang. Wenn die Funktion eingeschaltet ist, blinkt das Filtersymbol fünfmal.

3. Berühren Sie zum Ausschalten der Funktion 3 Sekunden lang.

Wenn die Funktion ausgeschaltet ist, wird das Filtersymbol 4 Sekunden lang angezeigt.

4. REINIGUNG UND PFLEGE

4.1 Hinweise zur Reinigung

Reinigungsmittel	Keine Scheuermittel und Bürsten verwenden. Feuchten Sie ein weiches Tuch mit warmem Wasser und etwas mildem Reinigungsmittel an, und reinigen Sie damit die Geräte-oberfläche.
	Nach dem Kochvorgang können eine Teile des Geräts heißt sein. Um Flecken zu vermeiden, muss das Gerät, nachdem es abgekühlt ist, mit einem sauberen Tuch oder Papiertüchern abgetrocknet werden.
	Reinigen Sie Flecken mit einem milden Reinigungsmittel.
Halten Sie die Dunstabzugs-haube sauber.	Reinigen Sie das Gerät und die Fettfilteromal im Monat. Reini-gen Sie den Innenaum und die Fettfilter sorgfältig von Fett. Fettansammlungen oder andere Speisereste konnten einen Brand verur-sachen. Befolgen Sie die Anweisungen zur Reinigung des Zubehörns, wenn die Filterbenachrichtigung eingeschaltet ist. Siehe Filterbenachrich-tigung im Kapitel Täglicher Gebrauch.
	Fettfilter konnen im Geschirrspüler gespütter werden. Dazu muss die Spülmaschine auf einen kurzen Spülgang mit nied-riger Temperatur eingestellt werden. Am Fettfilter konnen Verfür-bungen auftreten; diese beeinträchtigen die Leistung des Geräts je-doch nicht.
Kohlefilter	Der Zeitpunkt der Sättigung des Kohlefilters variiert je nach Art des Kochens und der regelmäßigen Reinigung des Fettfilters. Der akti-vierte Kohlefilter ist nicht waschbar und kann nicht regeneriert wer-den. Er muss nach einer Betriebsdauer von etwa 4/6 Monaten oder öfter bei einer intensiven Verwendung ausgetauscht werden.

4.2 Reinigen des Fettfilters

Die Filter sind mit Klammern und Stiften auf der gegenüberliegenden Seite befestigt.

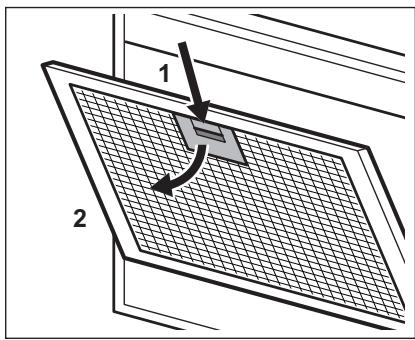

Reinigen des Filters:

1. Drücken Sie den Griff der Befestigungsklammer an der Filterblende unterhalb der Dunstabzugshaube (1).

1. Neigen Sie die Vorderseite des Filters möglich nach unter (2) undziehen Sieihn Heraus.
   Wiederholen Sie die beiden ersten Schritte für alle Filter.
2. Reinigen Sie die Filter mit einem Schwamm und nicht-scheuerndem Reiniger oder in der Spülmaschine.

Dazu muss die Spülmaschine auf einen kurzen Spülgang mit niedriger Temperatur eingestellt werden. Am Fettfilter konnen Verfärbungen auftreten; diese beeinträchtigen die Leistung des Geräts jeder nicht.

1. Zum erneuten Einbau des Filters befolgen Sie die ersten beiden Schritte in umgekehrter Reihenfolge. Wiederholen Sie ggf. die Schritte für alle Filter.

4.3 Austauschen des Kohlefilters

Der Kohlefilter muss ausgetauscht werden, wenn der Filteralarm leuchtet.

Siehe Filterbenachrichtigung im Kapitel Täglicher Gebrauch bezüglich weiterer Informationen zu dieser Funktion.

WARNING! Der Kohlefilter kann NICHT gewaschen werden! Der Filter kann nicht regeneriert werden!

5. UMWELTTIPPS

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern. Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte.

Austauschen des Kohlefilters:

1. Bauen Sie die Fettfilter aus dem Gerät aus.
   Siehe „Reinigen des Fettfilters" in this Kapitel.
2. Drehen Sie den Filter gegen den Uhrzeigersinn (1) undziehen Sie ihn Heraus (2).

Zum Einbau der Filter folgen Sie den Schritten in umgekehrter Reihenfolge.

Auf jeder Fall mussen die Filter mindestens alle vier Monate ausgetauscht werden.

4.4 Austauschen der Lampe

Dieses Gerät wird mit einer LED-Lampe und separatem Steuergerät (LED-Treiber) gefeliefert. Diese Teile können nur von einem Techniker ausgetauscht werden. Im Falle einer Störung siehe unter „Service" im Kapitel „Sicherheitsanweisungen".

Entsorgen Sie Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrerörtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.
