Produkttyp	Köksfläkt
Märke	Electrolux
Modell	KFVD19K
Kontrollpanel	Touch
Antal hastigheter	4 (1:a, 2:a, 3:e, max)
Tidsinställd maxhastighet	8 minuter
Belysning	LED
Hob²hood-funktion	Ja (automatisk länkning med häll)
Filterindikator	Ja (30 sekunder för fett, blinkande för kol)
Återställning av indikator	Tryck i 3 sekunder
Fettfilter	Diskmaskinsäkert eller handtvätt
Kolfilter	Utbytbart, ej tvättbart
Bytesintervall kolfilter	Var 4:e till 6:e månad ungefär
Lampa	LED, byte av auktoriserad tekniker
Rengöring av ytan	Mjuk trasa, ljummet vatten och milt rengöringsmedel
Material	Rostfritt stål

Vanliga frågor - KFVD19K ELECTROLUX

Hur tänder jag fläkten?

Tryck på symbolen På/Av (knapp 1) i 1 sekund.

Hur aktiverar jag maxhastigheten?

Tryck på symbolen maxhastighet (knapp 5). Den aktiveras i 8 minuter och återgår sedan till föregående hastighet.

Hur rengör jag fettfiltret?

Ta bort filtret genom att trycka på fästklämmans spak. Tvätta det för hand med ett icke-slipande rengöringsmedel eller i diskmaskin på låg temperatur och kort program.

När ska kolfiltret bytas?

Kolfiltret bör bytas var 4:e till 6:e månad ungefär, eller oftare vid intensiv användning, eller när indikatorn blinkar.

Hur återställer jag filterindikatorn?

Tryck på filtervarningsknappen (knapp 6) i 3 sekunder för att återställa.

Fläkten tänder inte, vad gör jag?

Kontrollera strömförsörjningen. Om problemet kvarstår, kontakta en auktoriserad tekniker.

Belysningen fungerar inte?

LED-lampan måste bytas av en auktoriserad tekniker. Försök inte byta den själv.

Hob²hood-funktionen fungerar inte?

Kontrollera att din häll är kompatibel och att infraröd kommunikation inte blockeras. Se hällens bruksanvisning.

Hur inaktiverar jag filterindikatorn?

Tryck på filtervarningsknappen i 3 sekunder. Indikatorn lyser i 4 sekunder för att bekräfta inaktiveringen.

Var hittar jag typskylten?

Typskylten finns på apparaten. Den innehåller modell, PNC och serienummer som behövs för service.

BRUKSANVISNING KFVD19K ELECTROLUX

När fläkten är avstängd, har ytterligare beröring av

ingen effekt.

3.4 Filtervarning

4.3 Byt ut kolfiltret

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. SÄKERHETSINFORMATION OCH INSTALLATION

VARNING!

Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen innan du använder eller utför underhåll på produkten.

2. PRODUKTBESKRIVNING

	Funktion	Beskrivning
1	På/Av	Sätta på och stänga av fläkten.
2	Första hastighet	Motorn växlar till första hastighetsnivân.
3	Andra hastighet	Motorn växlar till andra hastighetsnivân.
4	Tredje hastighet	Motorn växlar till tredje hastighetsnivân.
5	Maximal hastighet	Motorn växlar till maximal hastighetsnivân.
6	Filtermeddelande	Påminner om att det är dags att byta eller rengörakolfiltret och rengörafettfiltret.
7	Lampa	Tända och/slättka lamporna.

3. DAGLIG ANVÄNDNING

3.1 Använda fläkten

Se den rekommenderade hastigheten enligt tabellen nedan.

1	Under uppvärnning av mat, vid tillagning under lock.
2	Vid tillagning under lock på flera kokzoner eller brännare, mild stekning.
3	Under kokning och stekning av stora mängder matutan lock, tillagning på flera kokzoner eller brännare.
	Under kokning, stekning av stora mängder matutan lock, mycket fukt.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

1. Sätt på produkten genom att trycka på ①-symbolen. Du kan nu aktivera funktionerna.
2. För att aktivera funktionen, tryck på symbolen.

Spisfläktens belysning fungerar oberoende av andra funktioner. Peka för att tända belysningen av spishällen.

För att stänga av produkten, tryck på ①-symbolen en gång till.

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hällens kontrollpanel.

För mer information om hur man använder funktionen, se hällens användarmanual.

När du trycker på , startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

När funktionen är påslagen och om du trycker ytterligare på, har det ingen effekt.

4. SKÖTSEL OCH RENGÖRING

4.1 Rengöring

Rengörings- medel	Använd inte rengöringsmedel eller borstar med slipeffekt. Torka av Produkten yta med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	After tillagning kan vissa delar avprodukten vara varma. För att undvika fläckar måsteprodukten svalna och sedan torkas av med ren trasa eller pappershandduk.
	Rengör fläckar med ett milt diskmedel.

3.4 Filtermeddelande

Filtervarningen påminner om att det är dags att byta eller rengöra kolfiltret och rengöra fettfiltret. Filterindikatorn lyser i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se rengöring av fettfiltret i kapitlet underhåll och rengöring.

Se rengöring av kolfiltret eller byte av kolfiltret i kapitlet underhåll och rengöring.

Återställ larmet genom att peka på i 3 sekunder.

Så här aktiverar eller avaktiverar du funktionen:

1. Slå på kontrollpanelen. Kontrollera att panelen är aktiverad.
2. Aktivera funktionen genom att peka på i 3 sekunder.

Om funktionen är avaktiverad blinkar filtersymbolen fem gånger.

1. Avaktivera funktionen genom att peka på i 3 sekunder.

Om Funktionen är inaktiverad lyser filterikonen i 4 sekunder.

Håll fläkten ren

Rengör produkten och fettfiltren en gång i månaden. Rengör insidan och fettfiltren noga från fett. Fettansamling eller andra matrester kan leda till brand.

Följ instruktionerna för rengöring av tillbehören när filtermeddelandet tänds. Se Filtermeddelandet i kapitlet Daglig användning.

Fettfilter kan diskas i diskmaskinen.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

Kolfilter

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret. Det aktiva kolfiltret är inte tvättbart, kan inte regenereras och måste bytas ungefär efter 4-6 månaders drift, eller oftare vid intensiv användning.

Filtret monteras med hjälp av klämmorna och stiften på motsatta sidor.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under huven (1).

1. Luta filtret framkant något nedåt (2) och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp och rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens funktion.

1. Sätt tillbaka filtren genom att upprepa de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om tillämpligt.

4.3 Byta kolfiltret

Kolfiltret måste bytas om filterlarmet är på.

Se filtermeddelandet i kapitlet för daglig användning för mer information om funktionen.

VARNING! Kolfiltret kan INTE tvättas! Filtret kan inte återanvändas!

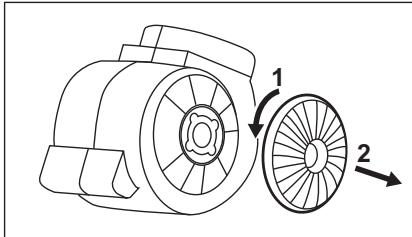

Byte av kolfiltret:

1. Ta bort fettfiltren från maskinen. Se "Rengöring av fettfiltret" i det här kapitlet.
2. Vrid filtret moturs (1) och dra (2).

För att sätta tillbaka filtret, gör stegen i omvänd ordning.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

4.4 Byte av LED-lampa

Denna maskin levereras med en LED-lampa och separat kontrollenhet (LED-

5. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda miljön och var hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

drivenhet). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

Produkter märkta med symbolen får inte kastas med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunen.
