Installationsanleitung

• These Installationsanleitung gilt nur für die Installation des Außergerätes. Zur Installation des Innengeräts siehe die Installationsanleitung für Innengeräte.

Erforderliche Werkzeuge für die Installation

Kreuzschlitzschraubenzieher Stufe
Maßstab
Messer oder Schere
Drehmomentschlüssel
Schraubenschlüssel (oder
Sechskantschluss)

4 mm Sechskantschlüssel
Kelchwerkzeug für R410A

Verteiler des Messgerätes

fur R410A

Nachfüllschlauch für R410A

Rohrschneider mit Reibahle

1. VOR DER INSTALLATION

1-1. VORSICHTSMASSNAHMEN

• Lesen Sie unbedingt die "VORSICHTSMASSNAHMEN" vor dem Installieren des Klimagerats.
• Beachten Sie die hier aufgeführten Warnungen und Vorsichtsmaßnahmen zur Sicherheit
  Bewahren Sie theseus Handbuch nach dem Lesen zusammen mit der BEDIENUNGSCANLEITUNG zum späteren Nachschlagen auf.
  Die Anlage entspricht der Norm IEC/EN 61000-3-12.

WARNING

(Kann zum Tode, schweren Verletzungen usw. führen.)

■ Installieren Sie (als Benutzer) die Anlage nicht selbst. Eine falsche Installation kann zu Feuer, Stromschlagen, Verletzungen durch Herunterfallen der Einheit oder zu Wasseraustritt führen. Wenden Sie sich für die Installation an ihren Fachhandler, bei dem Sie das Gört gekauft haben, oder an autorisiertes Kundendienstpersonal.
■ Führen Sie die Installation unter genauer Einhaltung der Anweisungen der Installationsanleitung aus. Eine falsche Installation kann zu Feuer, Stromschlagen, Verletzungen durch Herunterfallen der Einheit oder zu Wasseraustritt führen.
- Verwendten Sie beim Installieren der Anlage zu ihrer Sicherheit geeignete Schutzausrüstung und Werkzeuge.

Wird dies nicht getan, besteht Verletzungsgefahr.
Installieren Sie das Gerät an einem Ort, der das Gewicht des Geräts tragen kann. Wenn der Installationsort nicht ausreichend tragfähig ist, kann das Gerät herunterfallen und Verleitungen verursachen.
■ Elektrische Arbeiten müssen unter Beschichtung der Installationsanleitung von einem qualifizierten, erfahrenen Elektriker durchgeführt werden. Das Gerät muss an einen eigenen, separat abgeschicherten Kreis angeschlossen werden. Schließen Sie keine weiteren Elektrogeräte an diesen Kreis an. Falls die Kapazität des Sicherungskreises nicht ausreichend ist, oder die elektrische Verkabelung fehlerhaft ausgeführrt wird, kann dies zu Feuer oder Stromschlagen führen.
Achten Sie darauf, die Kabel nicht zu beschädigen, indem Sie mit anderen Teilen oder Schrauben übermögen Druck ausüben. Schadhafte Kabel konnen zu Bränden oder Stromschägen führen.
■ Sorgen Sie davon, dass beim Einbau der elektronischen P.C.-Steuerafel für das Innengerat oder bei der Verkabelung der Netzstrom abgeklemmt ist. Wird dies nicht getan, besteht die Gefahr eines Stromschlags.
- Verwendten Sie zur Verbindung von Innen- und Außererät die angegebenen Leitungen, und schlieben Sie die Drähte richtig an den Klemmleisten an, so dass die Klemmleisten nicht durch Zug an den Drähen beansprucht werden. Keine Veränderungskabel und keine Zwischenanschlüsse verwenden.
Falscher Anschluss und falsche Befestigung konnen Brände auslösen.
■ Installieren Sie die Geräte niemals an Orten, an denen brennbare Gase austreten können.
Falls brennbare Gase austreten und sich in der Höhe des Gerätes ansammeln, kann es zu einer Explosionkommen.
■ Schlieben Sie das Stromkabel nicht über Zwischenanschlüsse oder Verlängerungskabel an, und schreiben Sie nicht mehrere Geräte an einer Steckdose an.
Dies kann zu Feuer oder Stromschlagen aufgrund defekter Kontakte, defekter Isolierung oder dem Überschreiben den zurlösigen Stromstärke usw. führen.
- Verwendten Sie für die Installation die mitgelieferten bzw. angegebenen Teile. Die Verwendung falscher Teile kann einen Wasseraustritt verursachen oder durch Feuer, Stromschlag, Herunterfallen der Einheit usw. Verletzungen verursachen.
Vor dem Einstecken des Stromkabels in die Steckdose, stellen Sie sicher, dass weder in Steckdose noch am Stecker Staub, Verschmuztungen oder lose Teile zu finden sind. Stecken Sie den Stecker des Stromkabels vollkommen in die Steckdose ein.
Wenn sich doch Staub, Verschmutzungen oder lose Teile am Stecker des Stromkabels oder in der Steckdose befinden, kann dies zu Feuer oder Stromschlagen führen. Wenn Sie lose Teile am Stecker des Stromkabels finden, ersetzen Sie thisien.

VORSIGHT

(Kann unter bestimmten Umständen bei Nichtbeachtung zu schweren Verletzungen führen.)

Befolgen Sie bei den Ablassrohr-/Verrohrungsarbeiten einzel die Installationsanleitung.
Falls die Ablassrohr-/Verhroarungsbardeen fehlherstatt ausgeführten werden, kann Wasser vom Gerät tropfen und Haushaltsgegenstände beschädigten.
■ Berühren Sie nicht den Luftneinlass oder die Aluminiumrippen des Außerageres. Das können zu Verletzungen führen.

■ Bringen Sie den Deckel des Schaltkastens am Innengerät und den Wartungsdeckel am Außererat fest an. Falls der Deckel des Schaltkastens des Innengerätes und/oder der Wartungsdeckel des Außererätes nicht richtig angebracht ist/sind, kann es aufgrund von Staub, Wasser usw. zu Feuer oder Stromschlagenkommen.
Achten Sie beim Installieren, Umsetzen oder Warten der Anlage darauf, dass keine andere Substanz als das vorgeschriebene Kätemittel (R410A) in den Kätemittelkreislauf gelangt.

Das Vorhandensein irigeindeiner anderen Substanz wie z. B. Luft kann einen abnormalen Druckanstieg verursachen und zu einer Explosion oder zu Verletzungen führen. Die Verwendung eines anderen als des vorgeschreibenbenen Kaltermittels für das System kann mechanische Schäden, Fehlfunctionen des Systems oder einen Ausfall der Anlage verursachen. Im schlimmsten Fall kann dies zu einer schwerwiegenden Beeneträchtigung der Produktssicherheit führen.
Lassen Sie das Kältemittel nicht in die Atmospheric entweichen. Wenn das Kältemittel während der Installation austritt, lüssen Sie den Raum.
Wenn Kältemittel mit Feuer in Berührung kommt, konnen schädliche Gase entstehen. Der Austritt von Kältemittel kann zu Erstickung führen. Sorgen Sie für Belülfung gemäß EN378-1.
Nach Fertigstellung der Installation ist darauf zu achten, dass kein Kätemittelgas austritt.
Wenn in Innernäufen Kältemittelgas austritt und mit der Flammene eines Heizluften, einer Raumheizung, eines Ofens, etc. in Kontakt kommt, entstehen schädliche Substanzen.
- Verwendten Sie geeignete Werkzeuge und geeignetes Rohrleitungsmaterial für die Installation.
Der Druck von R410A ist 1,6 Mal großer als R22. Die Benutzung von nicht geeigneten Werkzeugen und nicht geeigneten Material und eine unvollständige Installation konnen zum Platzen der Rohrleitungen oder Verletzungen führen.
■ Beim Auspumpen des Kältemittels, schalten Sie den Kompressor ab, bevör die Kältemittelleitungen getrennt werden.
Wenn die Kältemittelleitungen getrennt werden, während der Kompressor lauf und das Absperventil offen ist, konnte Luft eingesaugt werden und ein abnormaler Druckanstieg im Kühlkerislauf könnte die Folge sein. Das konnte die Rohrleitungen zum Platz bringen oder Verletzungen verursachen.
Schlieben Sie die Kättemittelteilungen beim Installieren des Geräts fest an, bevor Sie den Kompressor einschalten.
Wenn der Kompressor eingescheltet wird, bevor die Kältemittelleitungen angeschlossen sind und das Absperventil offen ist, konnte Luft eingesaugt werden und ein abnormaler Druckanstieg im Kühlkeislauf konnte die Folge sein. Das konnte die Rohrleitungsum Platzten bringen oder Verletzungen verursachen.
■ Befestigen Si Konusmuttern mit einem Drehmometenschluss gemäß den Anlagen in dieser Anleitung.
Wenn eine Konsummutter zu fest angezogen wird, kann sie nach längerer Zeit bersten und das Austreten von Käfremittel verursachten.
Das Gerat muss gemäß den nationalen Bestimmungen für Elektroanschlüsse installiert werden.
■ Erden Sie das Klimagerät korrekt.
Schlieben Sie das Erdungskabel niemals an einem Gasrohr, einem Wasserrohr, einem Blitzableiter oder dem Erdungsleiter einer Kommunikationsanlage (Telefon usw.) an. Fehlerhafte Erdung kann zu Stromschägen führen.
Achten Sie darauf, einen Erdschlussschalter zu installieren.
Wenn kein Erdschlusschalter installiert wird, besteht die Gefahr eines Stromschlags oder Brandes.

Installieren Sie das Außererat nicht an Orten, wo keine Tiere leben können.

Falls petite Tiere in das Gerät gelangen und elektrische Bauteile berühren, kõnnte dies zu einer Fehlfunktion, Rauchentwicklung oder Feuer führen. Weisen Sie außer dem die Benutzer an, die Umgebung des Geräts sauber zu halten.

1-2. TECHNISCHE DATEN

Model	Stromversorgung *1			Kabeldaten *2		Rohränge und Höhendifferenz *3, *4, *5, *6, *7, *8			Geräuschpegel des Außergeräts
	Netz-spannung	Fre-quenz	Stärke des Trenn-schalters	Strom-versor-gung	Innen-/Außen-gerät-Verbin-dungskabel	Max. Rohränge je Innengerät / für Multisystem	Max. Hohen-un-terschied *9	Max. Anzahl der Bie-gungen je Innenge-rät / für Multisystem	Kältemittel-ausgleich A *10	Kühlen	Heizen
MXZ-4E83VA	230 V	50 Hz	25 A	3-adrig 2,5 mm²	4-adrig 1,0 / 1,5 mm²	25 m / 70 m	15 m	25 / 70	20 g/m	49 dB (A)	51 dB (A)
MXZ-5E102VA						25 m / 80 m		25 / 80		52 dB (A)	56 dB (A)
MXZ-2E53VAHZ			16 A / 25A			20 m / 30 m		20 / 30		45 dB (A)	47 dB (A)

1 Nehmen Sie den Anschluss an einem Trennschalter vor, der im geöffnen Zustand zur Unterbrechung der Netzstromphase einen Zwischenraum von 3 mm oder mehr aufweist. (Wenn der Trennschalter ausgeschaltet ist, muss er alle Pole trennen.)
2 Verwenden Sie Kabel, die dem Standard 60245 IEC 57 entsprechen. Verwenden Sie ein Innen-/Außingerat-Verbindungskabel mit Kabel-daten gemäß Installationsanleitung für Innengerate.
3 Unter keinigen Umstanden)durfen Rohrleitungen mit einer geringeren Wandstarke als angegeben verwendet werden. Deren Druckfestigkeit reicht nicht aus.
4 Verwenden Sie eine Kupferleitung oder eine nahtlose Leitung aus Kupferlegierung.
5 Achten Sie darauf, das Rohr an der Rohrbegung nicht zu quetschen oder zu verlieben.
6 Der Biegeradius der Kältemittelleitungen muss mindestens 100 mm betragen.
*7 Isolationsmaterial: Hitzebestandiger Schaumstoff mit einer spezifischen Dichte von 0,045

*8 Achten Sie darauf, dass die Isolierung die angegebene Stärke aufweist. Zu starke Isolierung kann zu unsachgemäßer Installation des Innengerates und zu geringe Stärke der Isolierung zu Herabtropfen von Kondenswasser führen.

*9 Wenn das Außergeräthigher als das Innergerät angebracht wurde, ist der max. Höhenunterschied auf 10 m verringer.

*10 Falls die Rohränge 25 m übersteigt, muss zusätzliches Kätemittel (R410A) nachoefeil wird. (fir 4E83VA).

(1) Lücke: Kältemittel = A × (Rohränge (m) - 25)

Falls die Rohränge 0 m übersteigt, muss zusätzliches Kätemittel (R410A) nachgefüllt werden. (für 5E102VA)

Zusätzliches Kältemittel = A × Rohränge (m)

Falls die Rohränge 20 m überjeigt, muss zusätzliches Kätemittel (R410A) nachegeführten werden. (fur 2E53VAHZ)

Zusätzliches Kältemittel = A × (Rohränge (m) - 20)

1-3. AUSWÄHLEN OPTIONALER VERBINDUNGEN MIT VERSCHIEDENEN DURCHMESSERN

Wenn der Durchmesser des Anschlussrohs nicht mit der Anschlussgrobe am Außererat übereinstimmt, verwenden Sie die optionalen Verbindungen für verschiedene Durchmesser entsprechend der folgenden Tabelle.

(Einheit: mm (Zoll))

Anschlussgroße am Außererat				Optionale Verbindungen für verschiedene Durchmesser (Anschlussgroße am Außererat → Durchmesser des Anschlussrohrs)
MXZ-2E53VAHZ	MXZ-4E83VA	MXZ-5E102VA	Flüssig / Gas	6,35 (1/4) → 9,52 (3/8) : PAC-493PI9,52 (3/8) → 12,7 (1/2) : MAC-A454JP9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ12,7 (1/2) → 9,52 (3/8) : MAC-A455JP12,7 (1/2) → 15,88 (5/8) : MAC-A456JP
-	GERÄT A		6,35 (1/4) / 12,7 (1/2)
GERÄT A - B	GERÄT B - D	GERÄT B - E	6,35 (1/4) / 9,52 (3/8)	Lesen Sie die Installationsanleitung des Innengerätes für den Durchmesser des Anschlussrohrs am Innengerät.

1-4. WAHL DES INSTALLATIONSORTES

• Wahlen Sie einen Ort, an dem das Gerät keinem starken Wind ausgesetzt ist.
• Wahlen Sie einen Ort, an dem einGreater Luftstrom sichergestellt ist, der frei von Staub ist.
• An Orten, an denen Regen oder direktes Sonnenlicht bestmöglich vermieden werden können.
• Wahlen Sie einen Ort, an dem Nachbarn nicht durch Betriebsgeräusche oder heiße Luft gestört werden.
• Wahlen Sie einen Ort, an dem eine feste Wand oder eine feste Abstätzung vorhanden ist, um eine Verständigung von Betriebsgeräuschen und Vibrationen zu vermeiden.
• Wahlen Sie einen Ort, an dem nicht die Gefahr des Austritts brennbarer Gase besteht.
• Wenn Sie das Gerät anbringen, befestigen Sie die Fuße des Gerätes.
• Wahlen Sie einen Ort, an dem mindestens 3 m Abstand zu einer Fernseh- oder Radioantenne vorhanden sind. In Regionen mit schwachem Empfangssignal kann der Betrieb der Klimaanlage den Rundfunk- oder Fernsehempfang stören. In thisem Fall ist möglicherweise ein Veränder für das betroffene Gerät erforderlich.
  Installieren Sie die Anlage waagerecht.
• Installieren Sie die Anlage an einem Ort, wo keine Beeinträchtigung durch Schneefall oder verwehten Schnee gegeben ist. Bringen Sie in Gegen den starkem Schneefallitte ein Vordach, einen Sockel und/oder eine Abschirmungen an.

Hinweis:

Es ist ratsam, in der Nähde des Außengerätes eine Rohrleitungsschleife einzurichten, um die von Dort übertragenen Vibrationen zu verringn.

Hinweis:

Beachten Sie die nachstehend beschriebenen Anweisungen beim Betrieb der Klimaanlage bei niedriger Außentemperatur.

• Installieren Sie das Außererat niemals an einem Ort, an dem die Luftinlass-/Auslassseite unmittelbar dem Wind ausgesetzt ist.
• Installieren Sie das Außererat so, dass die Luft einlassende zur Wand hin zeigt, um es vor Wind zu schätzen.
• Es wird empfohlen, auf der Luftauslassende des Außergenerates eine Abschirmung anzubringen, um es vor Wind zu schätzen.

Vermeiden Sie die folgenden Orte zur Installation, da es sonst zu Störungen der Klimaanlage kommt kann.

• Orte, anden brennbare Gase ausströmen können.
• Orte, an denen viel Maschinenöl verwendet wird.
• Orte, an denen Ölspritzer auftreten oder Oldunst vorhanden ist (z.B. Kuchenbereiche und Fabrikaden in den Kunststoffe ihre Eigenschaften verändern und beschädigt werden können).
• Orte mit salzhaltiger Luft (Meeresnähe).
• Orte, an welchen schwefelhaltige Gase auftreten, wie z.B. heiße Quellen, Schmutzwasser, Abwasser.
• Orte, an denen Hochfrequenz- oder kabellose Geräte betriebenen werden.
• Orte, an denen große Mengen von flüchtigen organischen Verbindungen auftreten, einschließlich Phthalat-Verbindungen, Formaldehyd usw., die zu chemischer Spaltung führen können.

FREIRAUM UM DAS AUSSINGERÄT ERFORDERLICH

1. Hindernisse oben

Wenn sich keine Hindernisse vor oder auf beiden Seiten des Gerätes befinden, daß für das Gerät ein Installationsort gewählt werden, an dem sich über dem Gerät ein Hindernis befindet, solange die in der Abbildung darge-stellen Abstände eingehalten werden.

3. Hindernisse nur vorne (Ausblasseite)

Wenn sich ein Hindernis vor dem Gerät befindet wie in der Abbildung darge-stellt, muss über, hinter und auf beiden Seiten des Gerätes Freiraum sein.

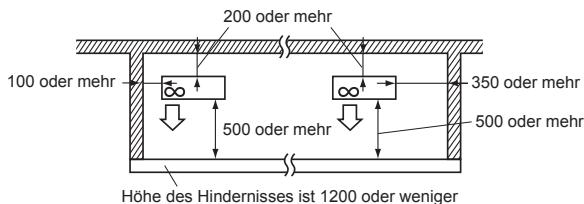

5. Hinderisse vorne, hinten und auf den Seiten

• Wenn Sie das Gerät an einem Ort installieren möchten, der von Wänden eingeschieden ist, wie z. B. bei einer Veranda, achten Sie darauf, wie abgebildet einen Abstand zu halten. Ansonsten kann die Klimaanlagenleistung nachlassen und sich der Stromverbrauch erhöhen.
• Installieren Sie bei unzureichendem Luftstrom oder Gefahr eines kurzgeschlossenen Kreislaufs eine Auslassführung und stellen Sie safer, dass ein ausreichender Abstand hinter dem Gerät vorhenden ist.
• Achten Sie bei der Installation von zwei oder mehr Geräten darauf, dass Sie die Geräte nicht hintereinander aufstellen.

2. Öffnung vorne (Ausblasseite)

Solange die in der Abbildung darestelltten Abstandene eingehalten werden, darfas Gerat an Orten installiert werden, an denen sich Hindernisse hinter und auf beiden Seiten des Gerates befinden. (Kein Hindernis uber dem Gerat) 100

4. Hindernisse vorne und halten

Das Gerät kann verwendet werden, wenn eine optionale Ausblasfuhrung für Außenge-rate (PAC-SH96SG-E) angebracht wird (aber auf beiden Seiten und oben muss eine Öffnung vorhanden sein).

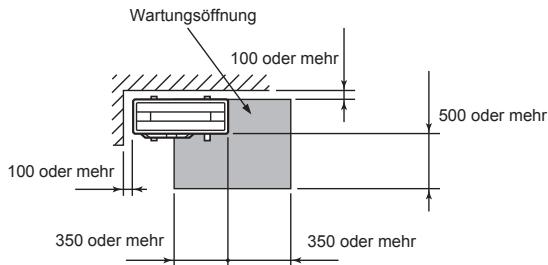

6. Wartungsöffnung

Lassen Sie einen Freiraum zu Service- und Wartungszwecken wie in der Abbildung dargestellt.

(Einheit: mm)

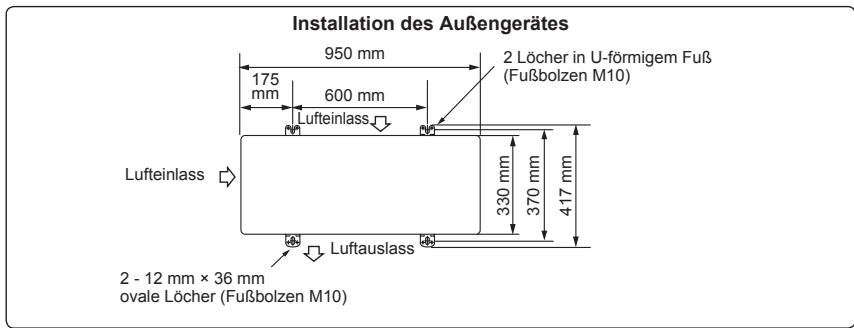

1-5. INSTALLATIONSZEICHNUNG

*2 Herstellungsjahr und -monat sind auf dem Typenschild angegeben.

Die Geräte müssen von autorisiertem Kundendienstpersonal gemäß örtlichen Vorschriften installiert werden.

ZUBEHÖR (Nur MXZ-4E83/5E102VA)

Vor der Installation überprüfen, dass die folgenden Teile vorhanden sind.

(1)	Ablaufstutzen	1
(2)	Ablaufkappe	5

VOR ORT BEREITZUHALTENDE TEILE

(A)	Netz{kabel*1}	1
(B)	Innen-/Außenerät-Verbindungskabel*1	1
(C)	Anschlussrohr	1
(D)	Abdeckung der Wandüffnung	1
(E)	Rohrklebeband	1
(F)	Verläufigerung des Ablaufschauchs (oder Schlauch aus Weich-PVC, 15 mm Innendurchmesser oder Hart-PVC-Rohr VP16)	1
(G)	Kältemittelöl	Geringe Menge
(H)	Kitt	1
(I)	Rohrbefestigungsband	2 bis 7
(J)	Befestigungsschraube für (I)	2 bis 7
(K)	Wand durchbruchhülse	1
(L)	Schlauch aus Weich-PVC, 15 mm Innendurchmesser oder Hart-PVC-Rohr VP16 für Ablaufstutzten (1)	1

Hinweis:

*1 Verlegen Sie das Innen/Außergerät-Verbindungskabel (B) und das Netzkabel (A) in mind. 1 m Entfernung zum Fernsehantennenkabel.

Die "Anzahl" bei den Punkten (B) bis (K) in der obigen Tabelle bezieht sich auf das Innengerät.

1-6. ABLAUFROHRE FÜR AUSSENGERÄT (Nur MXZ-4E83/5E102VA)

1) Arbeitsen an der Ablaufverhrung nur vornehmen, wenn der Ablauf von einer Stelle aus erfolgt.
2) Die Ablaufrohre anbringen, bevor die Rohranschlüsse für die Innen- und Außergeräte erfolgen.
3) Den Ablaufstutzen an einem der verschiedene Ablauflöcher anbringen. Den Ablaufstutzen im Ablaufloch des Fußes mit den Haken sicher befestigen.
4) Den Schlauch aus Weich-PVC I.D. 15 mm wie abgebildet anschließen.
5) Darauf achten, dass die Ablaufrohre für leichten Abfluss mit einem Gefälde angebracht werden.
6) Die Ablaufkappen mit Kleber zum Verschließen in all die anderen nicht benöttigten Löscher einkleben (vor OrtVBoreiten).

Hinweis:

Den Kleber sicher aufbringen, da der Kleber (vor OrtVBoreiten) als Dichtung gegen Wasseraustritt wirkt.

Kleber fur Kunststoff und Metall verwenden.

Achtung

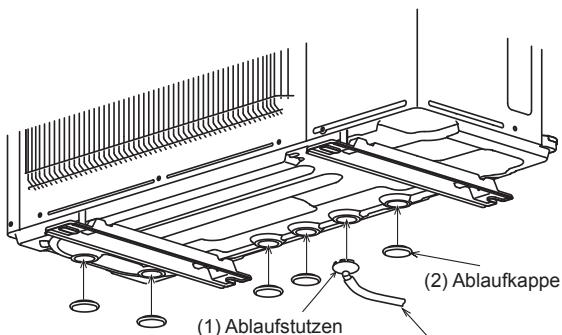

Das Außergerät ist auf der Unterseite mit mehreren Ablauflöchem versehen, um das Ablaufen zu vereinfachen.

Der Ablaufstutzen wird verwendet, um die nicht bereits gewährt zu schreiben und das Ablaufen bei Verwendung des Ablaufschlauchs am Installationsort zu zentralisieren.

Den Ablaufstutzen nicht in kalten Bereichen verwenden. Der Ablaufschlauch kann einfrieren.

(L) Schlauch aus Weich-PVC

2. INSTALLATION DES AUSSENGERÄTES

2-1. AUFSTELLEN DES GERÄTES

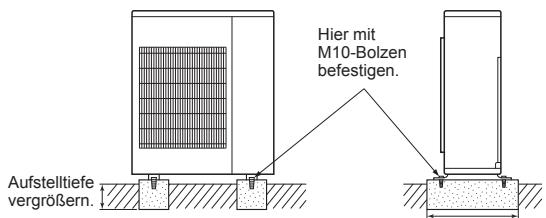

• Bei Aufstellung des Gerätes darauf auf achten, dass die Beine des Gerätes verschraubt werden.
• Darauf achten, dass das Gerät fest und sichere aufgestellt wird und gewährleistet ist, dass es bei einem Erdbeben oder einem starken Windstoß nicht umfallen kann.

• Beziehen Sie sich für das Betonfundament auf die Abbildung rechts.

• Verwenden Sie den Ablaufstutzen und die Ablaufkappen nicht in einem kalten Bereich. Das Ablaufwasser konnte einfrieren und bewirken, dass das Geblase stoppt.
  Das Band an der Blende beim Offnen der Verpackung entfemen. (Nicht die ETIKETTEN auf der Blende entfemen.)

Breitevergroßern.

Ankerbolzen Lange

Ankerbolzen Abstand
(Einheit: mm)

2-2. ANSCHLUSSKABEL FÜR AUSSENGERÄT

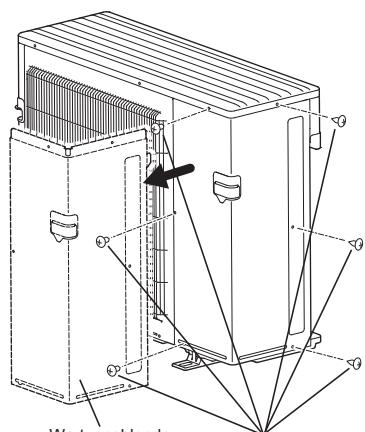

1) Entfernen Sie die Serviceblende und die Kabelabdeckung.
2) Führn Sie das Verbindungskabel zwischen Innen- und Außererat (B) sowie das Stromversorgungskabel (A) durch die Vielfachtüle. Schraube an der Klemmleiste losen und das vom InnergeratCOMMende Innen-/Außererat-Verbindungskabel (B) richtig an die Klemmleiste anschließen. Dabei auf die richtige Verkabelung achen. Den Draht safer in der Klemmleiste befestigen, so dass der Draht nirgendwo blank liegt und keine außeren Kräfte auf den Verbindungsbereich der Klemmleiste wirken können.
3) Die Klemmenschauben fest anziehen, um ein Lösen zu vermeiden. Nach dem Festziehen liegt an den einzelnen Drahten ziehen, um sicherzustellen, dass sie sich nicht bewegenen halten.
4) Die Schritte 2) und 3) bei allen Innengerät ausführten.
5) Das Netzkabel (A) anschließen.
6) Das Innen-/Außengerät-Verbindungskabel (B) und das Netzkabel (A) mit den Kabelklemmen befestigten. Führren Sie die Kabel oder Drahte so, dass die Serviceblende im geschlossenen Zustand nicht verfortt wird. Anderenfalls kann Regenwasser in das Außergerät gelangen.
7) Schließen Sie die Serviceblende und die Kabelabdeckung sorgfältig. Darauf achten, dass 3-2. ROHRVERBINDUNG ausgeführrt wurde.

• Nach Anschluss des Netzkabels (A) und des Innen-/Außenerat-Verbindungskabels (B) darauf aufachten, beide Kabel mit Kabelklemen zu befestigen.

Wartungsblende
Schrauben

Klemmleiste
für Stromversorgung

5E102VA

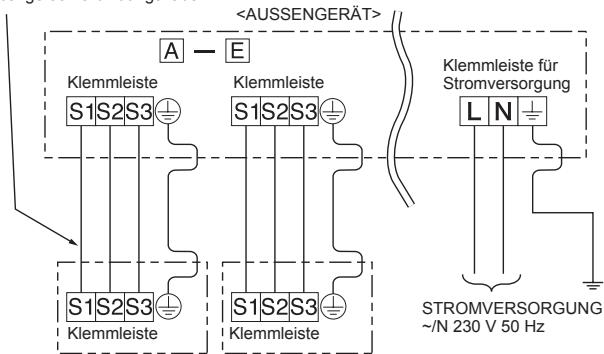

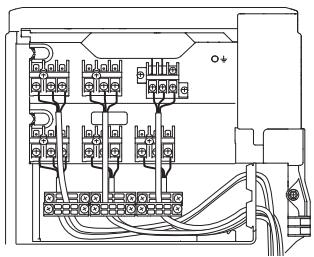

Anschlussreihenfolge

Die Anschlüsse der Klemmleiste in der folgenden Reihenfolge ausführten.

MXZ-5E102VA	A→B→C→D→E→P
MXZ-4E83VA	A→B→C→D→P
MXZ-2E53VAHZ	A→B→P

(B)

(B)

Innen-/Außererat-Verbindungskabel
A E

Modell	INNEN-/AUßENGE-RÄT
MXZ-5E102VA	A1-E
MXZ-4E83VA	A1-D
MXZ-2E53VAHZ	A1-B

• Beim Befestigen der Kabel und/oder Drähte am Anschlussblock darauf auf achten, dass jeder Schraube in ihre entsprechende Klemme eingeschraubt ist.
• Führn Sie die Erdungsleitung etwas länger aus als die übrigen. (Mehr als 35 mm)
• Lassen Sie die Anschlusskabel für zukünftige Wartungszwecke etwas länger als erforderlich.

3. LÖTARBEITEN UND ROHRANSCHLÜSSE

3-1. KELCHEN

1) Schneiden Sie das Kupferrohr sachgemäß mit einem Rohrschneider ab. (Abbildung 1, 2)
2) Entfernen Sie sorgfältig alle Grate vom abgeschnittenen Rohrquerschnitt. (Abbildung 3) Halten Sie während der Entfernung der Grate das Kupferrohr nach unten, damit keine Späne in das Rohr fallen.
3) Entfern den Sie die an Innen- und Außererat angebrachten Konusmuttern und bringen Sie sie nach dem vollständigen Entgraten am Rohr an. (Nach dem Kelchen können die Überwurfmuttern nicht mehr an den Rohren angebracht werden.)
4) Kelchen (Abbildung 4, 5). Achten Sie darauf, dass das Kupferrohr die in der Tabelle angegebenen Abmessungen einght. Wahlen Sie A mm aus der Tabelle entsprechend dem ausgewählten Werkzeug.
5) Prüfen

• Vergleichen Sie die Kelcharbeit mit Abbildung 6.
• Schneiden Sie den aufgeweiteten Bereich ab und führen Sie die Kelcharbeit nochmals aus, wenn Sie einen Fehler in der Kelchung finden.

Rohrdurch-messer (mm)	Mutter(mm)	A (mm)			Anzugsmoment
		Klemm-werkzeug für R410A	Klemmwer-kzeug für R22	Flügelmut-ternwerk-zeug für R22	N·m	kgf·cm
Ø6,35 (1/4")	17	0 - 0,5	1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
Ø9,52 (3/8")	22				34,3 - 41,2	350 - 420
Ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
Ø15,88 (5/8")	29				73,5 - 78,4	750 - 800

Kupferrohr Abbildung 1	Gut 90° gekippt ohneiben gratig Nicht gut gekippt und abbildung 2
Grate Kupferrohr Reibahle Rohr- schneider Abbildung 3	Kelchwerkzeng Klauentyp Flügelmuttertyp Abbildung 4
A Pressring Überwurfmutter Kupferrohr Abbildung 5	Glatt am gesamt- en Umfang Innenseite glänzt ohne Kratzer. Gleiche Länge am gesamten Umfang Abbildung 6

3-2. ROHRVERBINDUNG

1) Tragen Sie eine dūnne Schicht Kältemittelöl (G) auf die Konusenden der Rohre und die Rohranschlüsse des Außengerätes auf. Tragen Sie kein Kältemaschinenöl auf die Schraubengewinde auf. Zu starkes Anziehen der Schrauben kann diese beschädigen.
2) Richten Sie die Rohrmitte auf die Rohranschlüsse des Außengerätes aus, undziehen Sie die Konusmutter 3 bis 4 Umdrehungen von Hand an.
3) Ziehen Sie die Konsummutter mit einem Drehmometenschlüssel gemäß den Angaben in der Tabelle fest.

• Durch ein zu festen Anziehen kann die Konusmutter beschadigt werden und als Folge Kätemittel austreten.
• Umwickeln Sie die Rohre mit Isolierung. Bei direktem Kontakt mit den bloßen Rohren besteht die Gefahr von Verbrennungen oder Erfrierungen.

3-3.ISOLATION UND BANDUMWICKLUNG

1) Decken Sie die Rohrverbindungen mit Rohrisolation ab.

2) Isolieren Sie an der Außenseite gründlich alle Rohrteile und auch die Ventile.
3) Umwickeln Sie ab dem Einlass des Außergerätes mit Verrohrungsband (E).

• Sichern Sie das Ende des Verrohrungsbandes (E) mit Band (mit hinzugefugtem Klebstoff).
• Falls die Verrohrung durch die Decke, einen Schrank oder einen Raum mit hoher Temperatur und Luftfeuchtigkeit gefuhr werden muss, verwenden Sie zusätzliche Isolation (im Fachhandel erhältlich), um Kondensation zu vermeiden.

WARNING

Schlieben Sie die Kaltemittelleitungen beim Installieren des Gerats fest an, bevor Sie den Kompressor einschalten.

A VORSICHT

Darauf achten, dass die Mutter nicht verwendeter Anschlüsse fest angezogen sind.

4. SPULPROZEDUREN, LECKTEST UND TESTLAUF

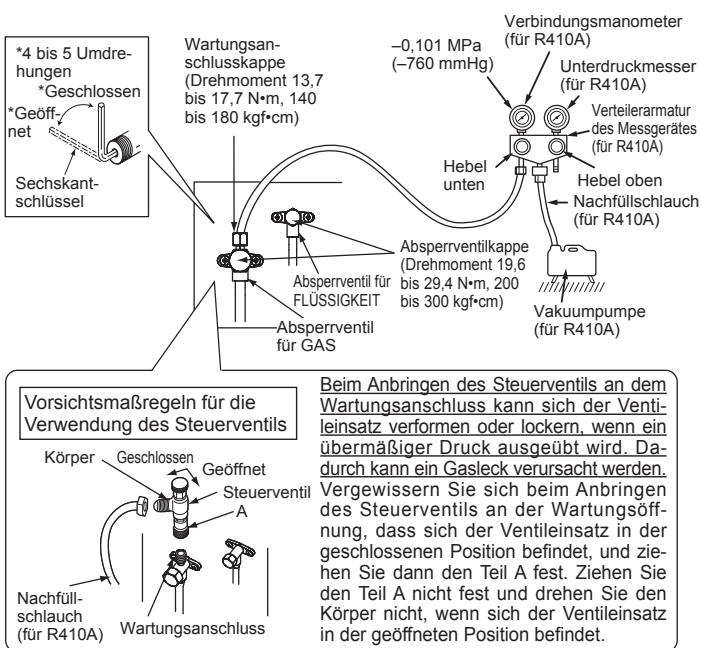

4-1. SPÜLPROZEDUREN UND LECKTEST

1) Nehmen Sie die Wartungsanschlusskappe des Absperventils an der Seite des Gasrohres des Außergerätes ab. (Die Absperventile sind ab Werk vollständig geschlossen und ihre Kappen sind angebracht.)
2) Verbinden Sie das Unterdruckmesser-Rohrverzweigungsventil und die Vakuumpumpe mit dem Wartungsanschluss des Absperrventils an der Gasrohr-Seite des Außergerätes.
3) Schalten Sie die Vakuumpumpe ein. (Für länger als 15 Minuten laufen halten.)
4) Überprüfen Sie den Unterdruck mit dem Unterdruckmesser-Rohrverzweigungsventil und schlieben Sie danach das Unterdruckmesser-Rohrverzweigungsventil; Schalten Sie anschließend die Vakuumpumppe aus.
5) Belassen Sie sie für ein bis zwei Minuten in dieser Zustand. Achten Sie darauf, dass der Zeiger des Unterdruckmesser-Rohrverzweigungsventils in der gleichen Position verbleibt. Vergewissem Sie sich, dass der Unterdruckmesser einen Druck von -0,101MPa [Messer] (-760mmHg) anziegt.
6) Nehmen Sie das Unterdruckmesser-Rohrverzweigungsventil schnell vom Wartungsanschluss des Absperventils ab.
7) Öffnen Sie alle Abspperrventile der Gas- und Flüssigkeitsrohrleitungen vollständig. Der Betrieb mit nicht vollständig geöffneten Ventilen sentkdt die Leistungsfähigkeit herab und führt zu Störungen.
8) Lesen Sie die Punkte 1-2. und fullen Sie die erforderliche Menge an Kätemittel nach. Achten Sie darauf, flüssiges Kätemittel langsam nachzufullen. Ansonsten kann die Zusammensetzung des Kätemittels in dem System verändert werden, wodurch die Leistung des Klimagerats beeinträchtigt wird.
9) Ziehen Sie die Kappe am Wartungsanschluss fest, um den Ursprungs-zustand wieder herzustellen.

10) Lecktes

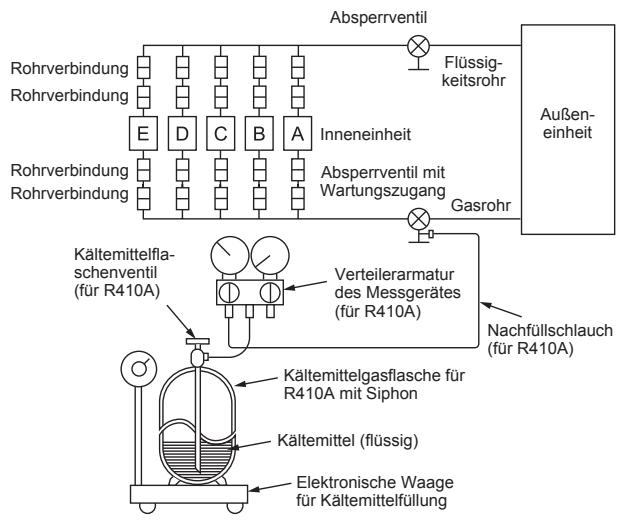

4-2. KÄLTEMITTELEINFÜLLUNG

Gasfüllung in Gerät vornehmen.

1) Die Gasflasche an den Wartunganschluss des Absperrventils anschließen.
2) Die Luft aus dem Rohr (bzw. Schlauch) von der Kältemittelflasche her ausblasen.
3) Die vorgeschriebene Kältemittelmenge nachfüllen, während die Klimaanlage im Kühlbetrieb arbeitet.

Hinweis:

Beim Nachfüllen von Kältemittel die für den Kältemittelkreislauf angegebene Menge einhalten.

VORSICHT:

Beim Nachfüllen von Kältemittel in das Kühlsystem darauf auf acht den sich das Kältemittel in flüssigem Zustand befindet. Falls sich das Kältemittel während des Nachfüllens im gasförmigen Zustand befindet, kann sich die Zusammensetzung des Kältemittels im System verändern und den normalen Betrieb der Klimaanlage beeinträchtigen. Um zudem ein Blockieren des Kompressors zu verhindern, muss das flüssige Kältemittel langsam nachgeführt werden.

Be kaltem Wetter den Gaszylinder mit warmem Wasser (unter 40^ ) anwärmen, um den hohen Druck des Gaszillerns bezubehalten. Auf keinen Fall jeder eine offene Flamme oder Dampf verwenden.

Modell	Inneneinheit
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

4-3. VERRIEGELUNG DER BETRIEBSART DES KLIMAGERÄTES (Kühlen, TROCKNEN, HEIZEN)

Funktionsbeschreibung:
Mit dieser Funktion, sobald die Betriebsart auf COOL/DRY (Kühlen/Trocknen) oder HEAT (Heizen) verriegelt ist, arbeitet das Klimagerät nur noch in thisem Modus.
* Es ist eine Einstellungsänderung erforderlich, um diese Funktion zu aktivieren.itte erklaren Sie Ihr Kunden diese Funktion und Fragen Sie him, ob er sie nutzen maye.

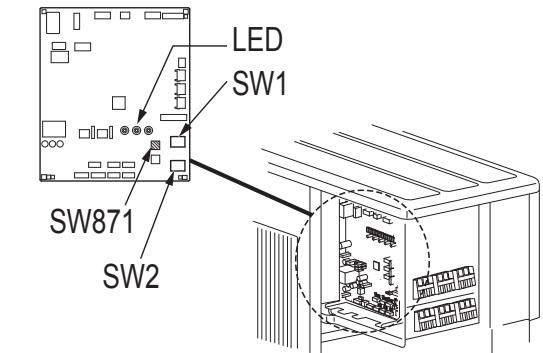

[Einstellung zur Verriegelung der Betriebsart]

1) Achten Sie darauf, dass das Klimagerät ausgeschaltet ist, bevor Sie diese Einstellung vornehmen.
2) Stellen Sie "3" am SW1 auf der Steuerplatine des Außergerätes auf ON, um diese Funktion einzuschalten.
3) Um die Betriebsart im Modus COOL/DRY zu verriegeln, stellen Sie "4" am SW1 auf der Steuerplatine des Außengerätes auf OFF. Um den Betrieb im HEAT-Modus zu verriegeln, stellen Sie den gleichen Schalter auf ON.
4) Schalten Sie die Stromversorgung des Klimagerätes ein.

4-4. BETRIEBSGERÄUSCH DES AUSSENGERÄTES SENKEN

• Funktionsbeschreibung:
  Mit dieser Funktion konnen Sie das Betriebsgeräusch des Außererätes verringn, indem Sie die Betriebslast verringn, zum Beispiel nachts im COOL-Modus. Beachten Sie jedoch, dass die Kuhl- und Heizleistung ebenfalls geringer sein kann, wenn diese Funktion aktiviert ist.
• Es ist eine Einstellungsdifferung erforderlich, um diese Funktion zu aktivieren.itte erklaren Sie Ihr Kunden diese Funktion und Fragen Sieihn, ob er sie nutzen maybe.

[Absenk des Betriebsgeräuschs]

1) Achten Sie darauf, dass das Klimagerät ausgeschaltet ist, bevor Sie diese Einstellung vornehmen.
2) Stellen Sie "5" am SW1 auf der Steuerplatine des Außergerätes auf ON, um diese Funktion einzuschalten.
3) Schalten Sie die Stromversorgung des Klimagerates ein.

4-5.ÄNDERN DER STROMBEGRENZUNG

Funktionsbeschreibung:
Mit dieser Funktion konnen Sie den Strom ändern, der im Außergerät fließt.

Hinweis:

Verwenden Sie diese Funktion nur dann, wenn die Stromstärke den zulässigen Wert übersteigt.

[Ändern der Strombegrenzung]

1) Achten Sie darauf, dass Sie vor Durchführung der Einstellung die Netzversorgung des Klimagerätes ausschalten.
2) Die Einstellungen gemäß nachfolgender Tabelle vornehmen.
3) Die Netzversorgung des Klimagerates wieder einschalten.

SW2	MXZ-2E53VAHZ
ON 1 2 3 4 5 6	13,6 A
ON 1 2 3 4 5 6	18,4 A

4-6. TESTLAUF

Die Testlaufe fur die Innengerate sollen eineln durchgefuhrt werden. Siehe Installationsanleitung im Lieferumfang des Innengerates, und achen Sie darauf, dass alle Geräte ordnungsgemäß arbeiten.
- Wenn der Testlauf für alle Innengeräte gleichzeitig erfolgt, lasst sich ein möglicherweise vorliegender fehlerhafter Anschluss der Kätemittelrohrre und der Innen-/Außsengerät-Verbindungskabel nicht feststellen. Führten Sie daher die Testläufe einzeln nacheinander durch.

Uber die Startwiederholungsschutzvorrichtung

Sobald der Kompressor sich ausscheltet, arbeitet die Vorrichtung zur Verhinderung einer Startwiederholung. Daher arbeitet der Kompressor 3 Minuten lang nicht, um die Klimaanlage zu schützen.

Verkabelung/Verrohrung-Korrekturfunktion

Dieges Gerat verfugt über eine Verkabelung/Verhrufung-Korrekturfunktion zur Korrektur der Kombination von Verkabelung und Verhruhrung. Wenn möglich-herweise eine falsche Kombination von Verkabelung und Verhruhrung besteht und die Bestätigung der Kombination schwierig ist, folgen Sie den nachstehenden Schritten, um die Kombination mit dieser Funktion zu erkennen und zu korrigeiren.

Stellen Sie sicher, dass folgenden erfüllt ist.

Das Gerät wird mit Strom versorgt.
Die Absperventile sind geöffnet.

Hinweis:

Während der Erkennung wird der Betrieb des Innengerates vom Außererat gesteuert. Während der Erkennung stilt das Innengerät den Betrieb automatisch ein. Dies ist keine Fehlfunktion.

Vorgehen

Drucken Sie 1 Minute nach dem Einsatz der Stromversorgung oder noch später die Korrekturtaste für die Rohr- und Kabelführung (SW871).

• Die Korrektur dauer 10 bis 20 Minuten. Nach Abschluss der Korrektur wird das Ergebnis durch die LEDs angezeigt. Genauere Informationen sind in der nachfolgenden Tabelle aufgeführrt.
• Um die Funktion abzubrechen, erneut den Verrohrung/Verkabelung-Korrekturschalter (SW871) drucken.
• Wenn die Korrektur ohne Fehler abgeschlossen wurde, den Verrohrung/Verkabelung-Korrekturschalter (SW871) nicht mehr drücken.

Wenn das Ergebnis "Nicht abgeschlossen" lautet, drücken Sie den Leitungs-/Verdrachtungskorrekturschalter (SW871) erneut, um diese Funktion aufzuheiten. Dann die Kombination von Verkabelung und Verrohrung auf herkommliche Art und Weise durch Einzelbetrieb der Innengeräte überprüfen.

• Der Vorgang erfolgt, während das Gerät mit Strom versorgt wird. Achten Sie darauf, keine anderen Teile als den Schalter zu berühren, einschließlich Leiterplatte. Dies kann zu Stromschlagen oder Verbrennungen führen durch heihe oder stromfuhrende Bereiche in Höhe des Schalters. Durch Berührung stromfuhrrender Teile kann die Leiterplatte beschädigt werden.
• Um eine Beschäftigung der Leiterplatte für die elektronische Steuerung zu verhindern, darauf achtenden, das Gerät vor Verwendung der Funktion statisch zu entladen.

Die Funktion arbeitet nicht bei Außentemperaturen von 0^ oder weniger.

LED-Anzeigen bei der Erkennung:

LED1 (Rot)	LED2 (Gelb)	LED3 (Grün)
Leuchtet	Leuchtet	Einmal

Ergebnis der Verrohrung/Verkabelung-Korrekturfunktion

LED1 (Rot)	LED2 (Gelb)	LED3 (Grün)	Ergebnis
Leuchtet	Leuchtet nicht	Leuchtet	Abgeschlossen (Problem gelöst oder nor- mal)
Einmal	Einmal	Einmal	Nicht abgeschlossen (Erkennung fehlgeschla-gen)
Andere anzeigen			Lesen Sie "SICHER-HEITSMASSNAHMEN BEI BLINKENDER LED" hinter dem Service-Panel.

4-7. ERLÄUTERUNGEN FÜR DEN BENUTZER

• Erklaren Sie dem Benutzer unter Verwendung der BEDIENUNGsanleitung, wie das Klimagerät verwendet wird (wie die Fernbedienung verwendet wird, wie die Luftfilter entwickelten werden, wie die Fernbedienung aus dem Fernbedienungshalter entnommen und wieder eingesetzt wird, wie das Gerät gereinigt wird, welche Vorsichtsmaßregeln zu beachten sind, usw.).
• Empfehlen Sie dem Benutzer, die BEDIENUNGsanleitungung sorgfältig zulesen.

5. LEERPUMPEN

Wenn Sie das Klimagerät für eine Neuaufstellung oder Entsorgung abmontieren, pumpen Sie das System mit folgenden Bedienungsschritten leer, so dass kein Kätemittel in die Atmosphäre gelamt.

1) Schalten Sie die Sicherung aus.
2) Verbinden Sie das Unterdruckmesser-Rohrverzweigungsventil mit dem Wartungsanschluss des Absperrentils an der Gasrohr-Seite des Außererätes.
3) Schlieben Sie das Abspperrventil auf der Flüssigkeitsrohr-Sections des Außererates vollständig.
4) Schalten Sie die Sicherung ein.
5) Starten Sie den Notkuhlbetrieb (COOL-Modus) an allen Innengeräten.
6) Wenn der Unterdruckmesser 0 bis 0,05 MPa [Messer] aneigt (etwa 0 bis 0,5 kgf/cm²), schlieben Sie das Absperventil auf der Gasrohr-Seite des Au-Beigerates vollständig und stoppen Sie den Betrieb. (Informationen zum Stoppen des Betriebs finden Sie in der Installationsanleitung des Innengerates.) * Wenn der Klimaanlage zu viel Kältemittel hinzugefegt wurde, kann es sein, dass der Druck nicht unter 0 bis 0,05 MPa [Messer] fällt (etwa 0 bis 0,5 kgf/cm²), oder dass aufgrund des erhöften Drucks im Hochdruck-Kältemittelkreislauf die Schutzfunktion aktiv wird. Falls dies passiert, verwenden Sie einen Sammelbehälter für das Kältemittel, in welchem Sie das gesamte Kältemittel des Systems sammeln, und befüllen Sie dann das System mit der richtigen Kältemittelmenge, nachdem die Innen-/Außergeberate fertig installiert wurden.
7) Schalten Sie die Sicherung aus. Entfernen Sie den Unterdruckmesser und die Kaltemittelleitungen.

WARNING

Schalten Sie beim Abpumpen des Kältemittels den Kompressor ab, bevor die Kältemittelleitungen getrennt werden. Der Kompressor kann bersten und Verletzungen verursachen, wenn irgende andere Substanz, wie z. B. Luft, in die Leitungen gelamt.

FRANÇAIS

TABLE DES MATIERES

1. AVANT L'INSTALLATION
2. INSTALLATION DE L'APPAREIL EXTERIEUR 4
3. TRAVAUX D'EVASEMENT ET RACCORDEMENT DES TUYAUX
4. PROCEDURES DE PURGE, TEST DE CONTROLE DES FUITES ET ESSAI DE FONCTIONNEMENT ...5
5. PURGE

1-2. FICHE TECHNIQUE

3. AFDICHTINGEN INSTALLEREN EN LEIDINGEN AANSLUITEN

3-1.AFDICHTING

3-2. DE LEIDINGEN AANSLUITEN

4-7. UITLEG AAN DE GEBRUIKER

4-2. PAFYLDNING AF GAS

Fvld gas pa enhed.

3-1. UPPFLÄNSNINGSARBETE
