BRUGSANVISNING MXZ-5E102VA MITSUBISHI

• Denne håndbog beskriver kun, hvordan udendørsenheden installeres. Vedrørende installation af indendørsenheden henvises til installationshåndbogen for indendørsenheden.

TØMNING....................................................................................................7 Nødvendigt værktøj til installation Stjerneskruetrækker Opkravningsværktøj til Vaterpas R410A Målestok Målemanifold til R410A Kniv eller saks Vakuumpumpe til R410A Momentnøgle Påfyldningsslange til R410A Nøgle (eller skruenøgle) Rørskærer med rival 4 mm sekskantnøgle

Læs “FØLGENDE SIKKERHEDSFORSKRIFTER SKAL ALTID IAGTTAGES”, før klimaanlægget installeres. Iagttag altid de herunder nævnte advarsler og forsigtighedsregler, da de indeholder vigtige sikkerhedsforskrifter. Efter læsning af denne manuel, sørg da for at opbevare den sammen med BETJENINGSVEJLEDNINGEN med henblik på senere brug. Udstyr i overensstemmelse med IEC/EN 61000-3-12. ADVARSEL (Kan medføre livsfare, alvorlig personskade, etc.) n Installer ikke klimaanlægget selv (bruger). Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage. Henvend Dem til den forhandler, hvor De har købt anlægget eller til en fagkyndig installatør. n Udfør installationen på forsvarlig vis i henhold til installationsmanualen. Ufuldstændig installation kan føre til brand, elektriske stød, personskade pga. nedfald af enheden eller vandlækage. n Ved installation af enheden skal der af sikkerhedsårsager benyttes passende beskyttelsesudstyr og værktøjer. Hvis der ikke gøres det, kan det forårsage personskader. n Installer enheden forsvarligt på et sted, der kan bære vægten af den. Hvis monteringsstedet ikke kan bære vægten af enheden, kan den falde ned med personskade til følge. n Elektrisk arbejde skal udføres af en autoriseret, erfaren elektriker i overensstemmelse med installationsvejledningen. Brug altid et specielt kredsløb. Slut ikke andre elektriske apparater til kredsløbet. Hvis det elektriske kredsløbs kapacitet er utilstrækkeligt, eller det elektriske arbejde er ufuldstændigt, vil der være risiko for brand eller elektrisk stød. n Undgå at beskadige ledningerne ved at udøve et for stort tryk på disse med dele eller skruer. Beskadigede ledninger kan forårsage brand eller elektrisk stød. n Afbryd strømtilførslen, hvis der skal monteres PC-styrekort eller udføres ledningsarbejde på indendørsenheden. Ellers kan det medføre elektrisk stød. n Brug de foreskrevne ledninger til at forbinde indendørsenheden og udendørsenheden, og sæt ledningerne godt fast på klempladens tilslutningssektioner, uden at de udøver tryk på sektionerne. Forlæng ikke ledningerne, og brug ikke forlængerledninger. Ufuldstændig tilslutning og fastgørelse kan forårsage brand. n Installer ikke enheden på et sted, hvor der er siver brændbar gas ud. Hvis gas siver ud i nærheden af enheden, kan der være risiko for eksplosion. n Brug ikke indirekte tilslutning af netledningen eller en forlængerledning, og undlad at tilslutte mange anordninger til samme vægkontakt. Dette kan medføre risiko for brand eller elektrisk stød på grund af defekt kontakt, defekt isolation, overskridning af den tilladte spænding etc. n Brug de medfølgende dele eller specificerede dele til installationsarbejdet. Anvendelse af defekte dele kan føre til personskade og/eller vandlækage forårsaget af brand, elektrisk stød eller at enheden falder ned etc. n Sørg for, at der ikke er støv, tilstopning eller løse dele i hverken stikkontakten eller på netstikket, når netstikket sættes i stikkontakten. Kontrollér, at strømforsyningsstikket er skubbet helt ind i stikkontakten. Støv, tilstopning eller løse dele på strømforsyningsstikket eller i stikkontakten kan forårsage elektrisk stød eller brand. Udskift strømforsyningsstikket, hvis det har løse dele. FORSIGTIG n Monter dækslerne over de elektriske dele på indendørsenheden og servicepanelet på udendørsenheden forsvarligt. Hvis disse dæksler ikke monteres forsvarligt, vil der være risiko for brand eller elektrisk stød pga. støv, vand o. lign. n Sørg for, at der ikke kommer nogen masse udover det angivne kølemiddel (R410A) ind i kølemediets kredsløb, når enheden installeres, omplaceres eller serviceres. Tilstedeværelsen af fremmede substanser, f.eks. luft, kan forårsage unormal trykstigning og forårsage eksplosion eller tilskadekomst. Brug af andre kølemidler end det, der er specificeret for systemet, vil forårsage mekanisk fejl, systemfejl eller ødelæggelse af enheden. I værste fald kan det medføre en alvorlig reduktion af produktsikkerheden. n Kølevæsken må ikke udledes i atmosfæren. Hvis der siver kølevæske ud under installation, skal rummet udluftes. Hvis kølegassen kommer i kontakt med ild, kan der opstå skadelige dampe. Lækage af kølemiddel kan forårsage kvælning. Sørg for ventilation i overensstemmelse med EN378-1. n Kontroller, at der ikke siver kølegas ud, når installationen er færdig. Hvis kølegassen siver ud indendørs og kommer i kontakt med varmen fra varmeblæser, varmeapparat, brændeovn el. lign., kan der opstå skadelige dampe. n Brug egnet værktøj og rørmateriale til installationen. Trykket i R410A er 1,6 gange højere end i R22. Hvis der ikke bruges egnet værktøj eller materialer, kan en ufuldstændig installation medføre, at rørene springer eller tilskadekomst. n Ved tømning af kølemiddel skal kompressoren stoppes, før kølerørene afmonteres. Hvis kølerørene afmonteres, mens kompressoren kører, og stopventilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unormalt højt. Dette kan få rørene til at springe eller medføre tilskadekomst. n Tilslut omhyggeligt rørene, før kompressoren startes, når enheden installeres. Hvis kompressoren startes, før kølerørene er tilsluttet, og stopventilen er åben, kan der trækkes luft ind, og trykket i kølesystemet blive unormalt højt. Dette kan få rørene til at springe eller medføre tilskadekomst. n Monter en brystmøtrik med en momentnøgle som specificeret i denne manual. Hvis en brystmøtrik spændes for stramt, kan den blive ødelagt efter en lang periode og forårsage lækage af kølemiddel. n Enheden skal installeres i overensstemmelse med internationale lovbestemmelser for elektrisk installation. n Jordforbind enheden korrekt. Forbind aldrig jordenheden til et gasrør, et vandrør, et en lynafleder eller en telefons jordledning. Forkert jordtilslutning kan give årsag til elektrisk stød. n Husk at installere en fejlstrømsafbryder Hvis der ikke er installeret en fejlstrømsafbryder, er der risiko for elektrisk stød eller brand. (Kan medføre alvorlig personskade under særlige omstændigheder og ved forkert anvendelse.) n Udfør afløbs/rørføringsarbejde på korrekt vis i henhold til installationsmanualen. Hvis dette arbejde ikke udføres korrekt, kan der dryppe vand fra enheden og beskadige evt. artikler under enheden. n Rør ikke ved luftindtaget eller aluminiumlamellerne på udendørsenheden. Det kan forårsage tilskadekomst. n Installer ikke udendørsenheden, hvor der kan leve små dyr. Hvis små dyr trænger ind i og rører ved de elektriske dele inde i enheden, kan det forårsage fejlfunktion, røgemission eller brand. Instruér også brugerne om at holde området omkring enheden rent. 1-2. SPECIFIKATIONER Strømforsyning *1 Ledningsspecifikationer *2 Rørlængde og højdeforske *3, *4, *5, *6, *7, *8 ForbindelsesMaks. antal MærkeMaks. rørlængde pr. Maks. Justering af Model buk pr. indenFre- Afbryder- Strømfor- ledning til inkølevæske spænindendørsenhed / højdefordørsenhed / til kvens kapacitet syning dendørs-/udenA *10 ding til multisystem skel *9 dørsenhed multisystem

25 m / 70 m 25 / 70 25 A 4-trådet 3-trådet MXZ-5E102VA 230 V 50 Hz 25 m / 80 m 15 m 25 / 80 20 g/m 2,5 mm2 1,0 / 1,5 mm2

16 A / 25A 20 m / 30 m 20 / 30 *1 Slut den til en stikkontakt, som har et mellemrum på 3 mm eller mere i åben tilstand, for at afbryde strømmen. (Når der er slukket for kontakten, skal alle poler være afbrudt.) *2 Brug ledninger i overensstemmelse med design 60245 IEC 57. Brug indendørs-/udendørs forbindelseskablet i overensstemmelse med kabelspecifikationerne i installationshåndbogen til indendørsenheden. *3 Brug aldrig rør med en tykkelse, der er mindre end den angivne. Trykstyrken er ikke tilstrækkelig. *4 Brug et kobberrør eller et sømløst rør af kobberlegering. *5 Pas på ikke at klemme røret sammen eller bukke det i rørbøjningen. *6 Bøjningsradius for røret til kølevæske skal være 100 mm eller større. *7 Isolationsmateriale: Varmeresistent skumplast, vægtfylde 0,045 *8 Husk at anvende isolering af den foreskrevne tykkelse. For tykt isoleringsmateriale forhindrer korrekt installation af indendørsenheden, og for tyndt isoleringsmateriale skaber kondens. Udendørs Støjniveau Afkøling Opvarmning 49 dB (A) 51 dB (A) 52 dB (A) 56 dB (A) 45 dB (A) 47 dB (A) *9 Hvis udendørsenheden installeres højere end indendørsenheden, reduceres den maksimale højdeforskel til 10 m. *10 Hvis rørlængden overstiger 25 m, er yderligere kølevæske (R410A) påkrævet. (Til 4E83VA) Ekstra kølemiddel = A × (rørlængde (m) – 25) Hvis rørlængden overstiger 0 m, er yderligere kølevæske (R410A) påkrævet. (Til 5E102VA) Ekstra kølemiddel = A × rørlængde (m) Hvis rørlængden overstiger 20 m, er yderligere kølevæske (R410A) påkrævet. (Til 2E53VAHZ) Ekstra kølemiddel = A × (rørlængde (m) – 20) Da-1 WG79A667H02_da.indd

2016/04/25 9:34:51 1-3. VALG AF EKSTRA SAMLINGER MED FORSKELLIG DIAMETER Hvis forbindelsesrørets diameter ikke passer til åbningsstørrelsen på udendørsenheden, bruges rørsamlinger med forskellige diametre i overensstemmelse med nedenstående tabel. (Enhed: mm (tommer)) Åbningsstørrelse på udendørsenheden

6,35 (1/4) / 9,52 (3/8) Ekstra samlinger med forskellig diameter (åbningsstørrelse på udendørsenheden → diameter af forbindelsesrør) 6,35 (1/4) → 9,52 (3/8) : PAC-493PI 9,52 (3/8) → 12,7 (1/2) : MAC-A454JP 9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ 12,7 (1/2) → 9,52 (3/8) : MAC-A455JP 12,7 (1/2) → 15,88 (5/8) : MAC-A456JP Se installationsvejledningen for indendørsenheden vedrørende diameter af forbindelsesrøret til indendørsenheden.

Hvor den ikke er udsat for kraftig blæst. Hvor luftstrømmen er god og støvfri. Hvor den så vidt muligt ikke udsættes for regn eller direkte sol. Hvor eventuelle naboer ikke generes af lyd eller varm luft fra anlægget.

• Hvor der forefindes en solid væg, der forebygger støj og vibrationer.
• Hvor der ikke er risiko for brandfarlig gasudsivning.
• Husk at fastgøre enhedens ben, når den installeres.
• Hvor der er mindst 3 m til TV- eller radioantenne. Betjeningen af klimaanlægget kan påvirke radio- og TV-modtagelsen i områder, hvor modtagelsen er svag. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.
• Installer enheden i vandret stilling.
• Monter enheden på et sted, der ikke påvirkes af snefald eller snefygning. I områder med kraftigt snefald skal der monteres et tag over, en sokkel og/eller nogle skærmplader. Bemærk: Det er tilrådeligt at udføre en rørsløjfe i nærheden af den udendørs enhed for at reducere den vibration, der transmitteres fra denne. Bemærk: Følg nedenstående instruktioner, når airconditionanlægget bruges ved lave udetemperaturer.
• Udendørsenheden må aldrig monteres på et sted, hvor luftindtags-/ udgangssiden er direkte udsat for blæst.
• For at forhindre at udendørsenheden udsættes for blæst, skal den monteres med luftindtagssiden mod væggen.
• For at forhindre at udendørsenheden udsættes for blæst, anbefales det at montere en skærmplade på luftudgangssiden. Undgå installering på følgende steder, hvor der nemt kan opstå problemer med klima-anlægget.
• Hvor der er risiko for udsivning af brændbar gas.
• Hvor der er meget maskinolie.
• Hvor olie spildes, eller hvor området er fyldt med olieholdig os eller røg (f.eks. madlavningsområder og fabrikker, hvor plastikegenskaberne kunne blive ændret og dermed beskadiget).
• Hvor salt forekommer, f.eks. i kystområder.
• Hvor der frembringes sulfidgas som f.eks. i områder med varme kilder, kloakvand, spildevand.
• Hvor der er højfrekvensapparater eller trådløse apparater.
• Hvor der er en emission af høje niveauer af VOC, inklusive phthalatblandinger, formaldehyd, etc., som kan forårsage kemisk spaltning. PÅKRÆVET FRI PLADS OMKRING UDENDØRSENHEDEN

2. Forside (blæserside) fri

1. Forhindringer over

Hvis der ikke er nogen forhindring foran og på siderne af enheden, er det kun tilladt at installere enheden, hvor der er en forhindring over enheden, hvis der minimum er den plads, der er vist på illustrationen. 100 eller mere 500 eller mere

3. Kun forhindringer foran (blæsning)

Hvis der minimum er den plads, som er angivet på illustrationen, er det tilladt at installere enheden, hvor der er forhindringer bagved og på siden af den. (ingen forhindringer over enheden) 200 eller mere 100 eller mere 350 eller mere

4. Forhindringer på for- og bagside

Hvis der er en forhindring foran enheden som vist på illustrationen, kræves der åben plads over, bagved og på siderne af enheden. 500 eller mere Enheden kan bruges ved at montere en ekstra blæserføring (PAC-SH96SG-E) (men begge sider og top er frie). 100 eller mere 500 eller mere Blæserføring guide (PAC-SH96SG-E)

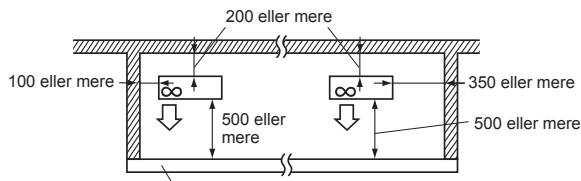

5. Forhindringer foran, bagved og på siden(erne)

• Ved installation af enheden i et område, der er lukket med vægge, f.eks. en veranda, skal der være tilstrækkelig fri plads omkring enheden som vist. I dette tilfælde vil klimaanlæggets kapacitet og effektforbrug måske blive forringet.
• Hvis der ikke er luftstrøm, eller der er risiko for en kort cyklus, skal der installeres en udgangsstyring, og det skal sikres, at der er tilstrækkelig plads bag enheden.
• Installér ikke enhederne foran eller bagved hinanden, når der installeres to eller flere enheder. 350 eller mere 500 eller mere Højden af forhindringen er 1200 eller mindre Sørg for plads til service og vedligeholdelse som vist på illustrationen. Serviceområde 100 eller mere 500 eller mere 100 eller mere 200 eller mere 100 eller mere

350 eller mere 350 eller mere 500 eller mere (Enhed: mm) Da-2 WG79A667H02_da.indd

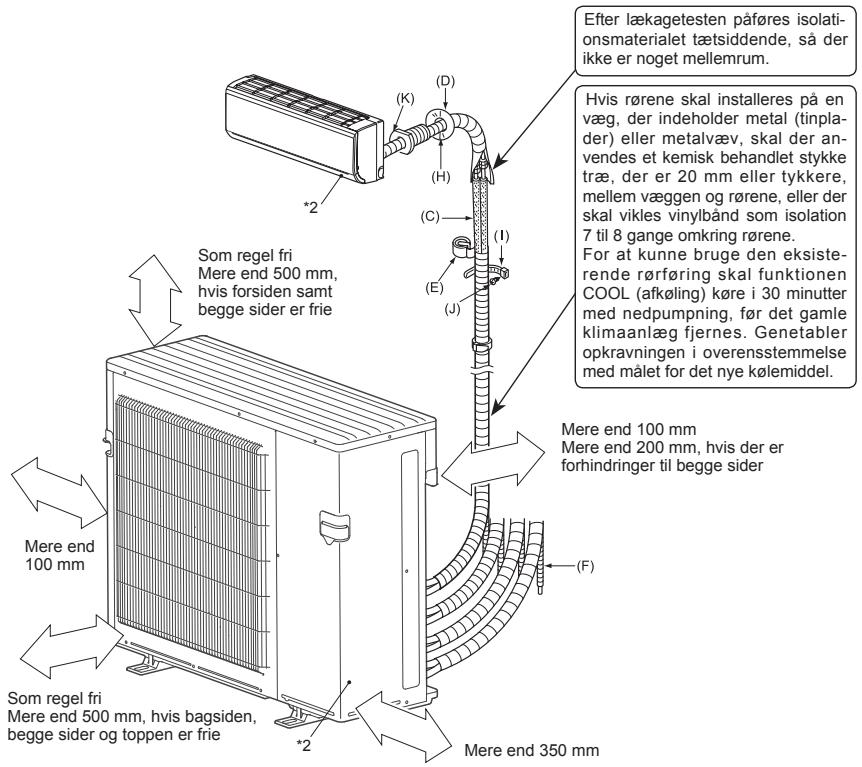

2016/04/25 9:34:52 1-5. INSTALLATIONSDIAGRAM Efter lækagetesten påføres isolationsmaterialet tætsiddende, så der ikke er noget mellemrum. Hvis rørene skal installeres på en væg, der indeholder metal (tinplader) eller metalvæv, skal der anvendes et kemisk behandlet stykke træ, der er 20 mm eller tykkere, mellem væggen og rørene, eller der skal vikles vinylbånd som isolation 7 til 8 gange omkring rørene. For at kunne bruge den eksisterende rørføring skal funktionen COOL (afkøling) køre i 30 minutter med nedpumpning, før det gamle klimaanlæg fjernes. Genetabler opkravningen i overensstemmelse med målet for det nye kølemiddel.

(A) Strømforsyningskabel*1 Forbindelsesledning til indendørs/ (B) udendørsenhed*1 (C) Forlængerrør (D) Dæksel til væghul (E) Rørtape Forlængerafløbsslange (eller blød PVC-slange, 15 mm (F) indvendig diameter eller hårdt PVCrør VP16) Kit Fastgørelsesbånd til rør Fastgørelsesskrue til (I) Manchet til væghul

Mere end 350 mm *2 Produktionsår og -måned er angivet på navnepladen med specifikationer.

Lille mængde (G) Køleolie (H) (I) (J) (K) Mere end 100 mm

Bemærk: *1 Placer forbindelsesledningen til indendørs-/udendørsenheden (B) og strømforsyningskablet (A) med mindst 1 m afstand til TV-antennens kabel. “Antal” for (B) til (K) i ovenstående tabel er det antal, der skal bruges pr. indendørsenhed. Klimaanlægget skal monteres af en autoriseret fagmand i henhold til de lokale bestemmelser. Installation af udendørsenhed 950 mm 2 U-formede slidsede huller (Basisbolt M10) Luftindtag

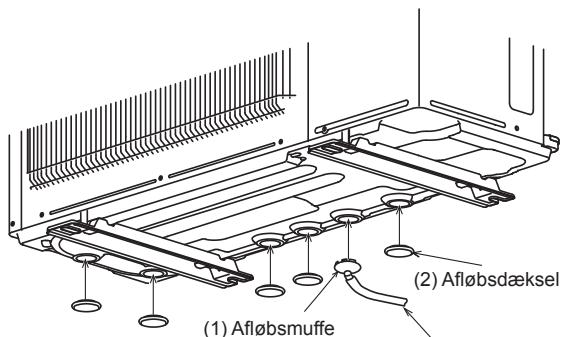

1) Udfør kun afløbsslangearbejdet ved dræning fra ét sted.

2) Montér afløbsslangerne, før indendørs- og udendørsenhedernes rør forbindes.

3) Sæt afløbsmuffen fast på et af afløbshullerne.

Fastgør afløbsmuffen i afløbshullet i bunden, og brug krogene til at sætte den på plads.

4) Tilslut den bløde PVC-slange, indvendig diameter 15 mm, som vist på illustrationen.

5) Montér afløbsslangerne med et fald for at opnå et hurtigt afløb.

6) Lim afløbsdækslerne for at lukke alle de andre unødvendige huller med lim (udføres på arbejdsstedet).

Bemærk: Påfør limen omhyggeligt, idet limen (udføres på arbejdsstedet) fungerer som tætning, der forhindrer, at vand lækker. Brug klæbemiddel til gummi og metal. (2) Afløbsdæksel (1) Afløbsmuffe (L) Blød PVC-slange Obs Udendørsenheden har flere huller til dræning i bunden for at gøre dræningen nemmere. Afløbsmuffen bruges til at lukke de unødvendige huller og centralisere dræningen, når afløbsrøret anvendes på installationsstedet. Brug ikke afløbsmuffen i kolde områder. Afløbsrøret kan fryse til. Da-3 WG79A667H02_da.indd

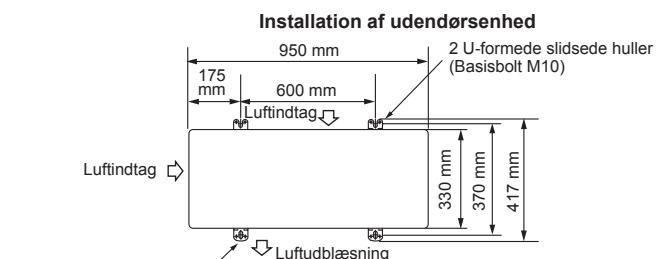

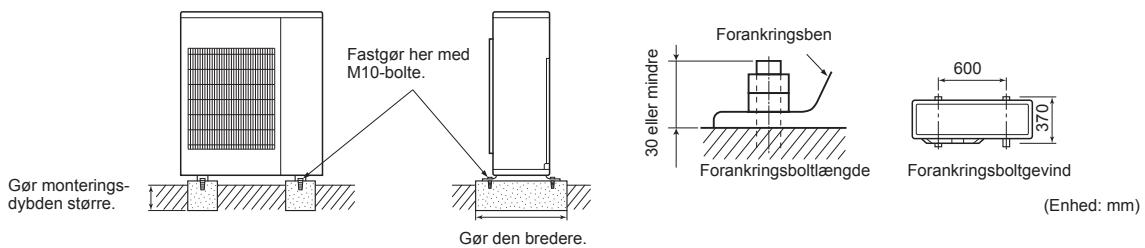

Sørg for at fastgøre enhedens ben med bolte, når du installerer den. Sørg for at fastgøre enheden grundigt, så den ikke falder ned under et jordskælv eller ved et vindstød. Se illustrationen til højre vedrørende fastgørelse i beton. Brug ikke afløbsmuffen og drændækslerne i det kolde område. Afløbet kan fryse til og få ventilatoren til at stoppe.

Forankringsboltlængde Gør monteringsdybden større. Forankringsboltgevind (Enhed: mm) Gør den bredere. 2-2. TILSLUTNING AF LEDNINGER TIL UDENDØRSENHEDEN

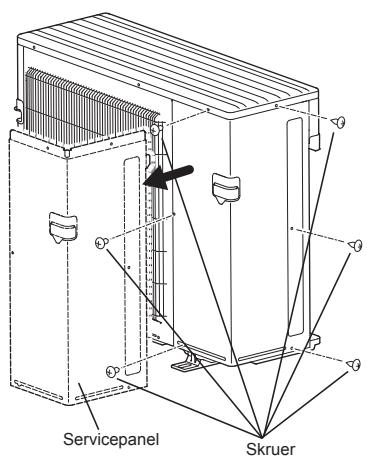

1) Afmonter servicepanelet og kabeldækslet.

2) Før forbindelsesledningen til indendørs-/udendørsenheden (B) samt

strømforsyningskablet (A) gennem ringøjet. Løsn klemskruen, og tilslut forbindelsesledningen til indendørs/udendørsenheden (B) fra indendørsenheden til klempladen på korrekt vis. Vær omhyggelig, så ledningsføringen ikke udføres forkert. Fastgør ledningen på klempladen, så intet af kabelkernen er synligt, og der ikke tilføres nogen ekstern kraft til klempladens forbindelsesdel.

3) Stram klemskruerne godt til for at forhindre at de løsnes. Træk til sidst

forsigtigt i ledningerne for at bekræfte, at de ikke går løs.

4) Udfør 2) og 3) for hver indendørsenhed.

5) Forbind strømforsyningskablet (A).

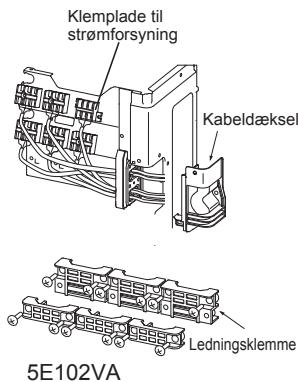

6) Montér forbindelsesledningen til indendørs/udendørsenheden (B) og

strømforsyningskablet (A) med ledningsklemmerne. Sørg for, at kablerne eller ledningerne ikke gør skade på servicepanelet. Hvis dette sker, kan der sive regnvand ind i udendørsenheden.

7) Luk servicepanelet og kabeldækslet omhyggeligt. Kontroller, at 3-2.

RØRFORBINDELSE er udført.

• Når der er foretaget forbindelser mellem både strømforsyningskablet (A) og forbindelsesledningen til indendørs/udendørsenheden (B), skal både kabel og ledning fastgøres med ledningsklemmer. Tilslutningsrækkefølge

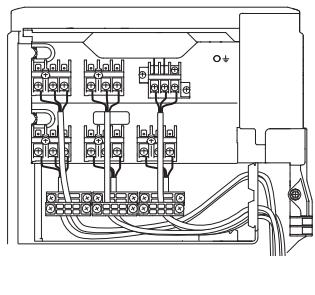

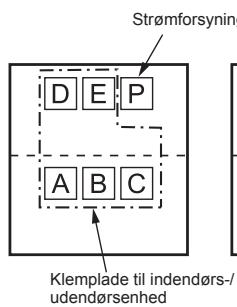

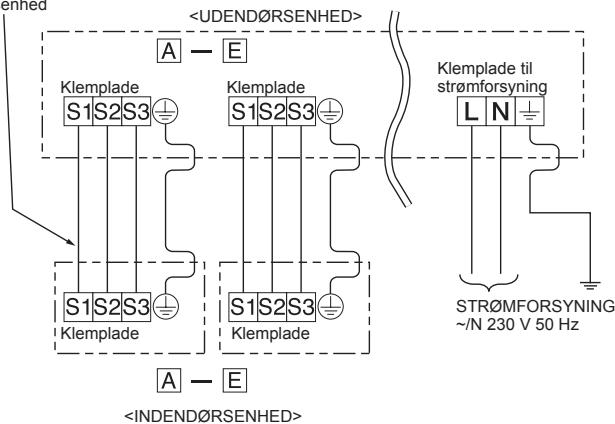

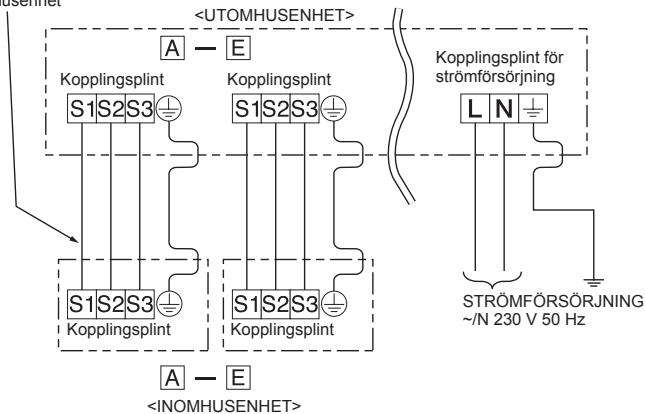

• Tilslut klempladen i den følgende rækkefølge.

Strømforsyning Klemplade til indendørs-/ udendørsenhed Forbindelsesledning til indendørs/ udendørsenhed Klemplade <UDENDØRSENHED> Klemplade Klemplade til strømforsyning 35 mm 15 mm Model

• Sørg for at montere hver skrue på dens tilsvarende klemme, når ledningen og/eller kablet fastgøres til klemkassen.
• Gør jordledningen lidt længere end de andre. (Længere end 35 mm)
• Lad ikke forbindelsesledningerne være for korte. Det gør vedligeholdelsen nemmere. Da-4 WG79A667H02_da.indd

3-1. OPKRAVNINGSARBEJDE

1) Skær kobberrøret på korrekt vis med en rørskærer. (Fig. 1, 2)

2) Fjern alle grater helt fra tværsnittet af røret. (Fig. 3)

• Vend kobberrøret nedad mens alle grater fjernes, for at forhindre at grater falder ned i røret.

3) Fjern brystmøtrikkerne, der sidder på indendørs- og udendørsenheden, og

sæt dem på røret, når graterne er fjernet. (De kan ikke sættes på efter udført opkravningsarbejde.)

4) Opkravningsarbejde (Fig. 4, 5). Hold kobberrøret i den størrelse, der er vist i

skemaet. Vælg A (mm) fra skemaet i henhold til det valgte værktøj.

• Sammenlign opkravningsarbejdet med Fig. 6.
• Hvis opkravningsarbejdet ser ud til at være forkert, skal den opkravede sektion skæres af, og arbejdet skal udføres forfra. Rørdiameter (mm) ø6,35 (1/4”) ø9,52 (3/8”) ø12,7 (1/2”) ø15,88 (5/8”) A (mm) Værktøj Værktøj af Værktøj af Møtrik fløjmø(mm) koblings- koblingstypen til typen til trikstypen R410A R22 til R22 1,5 - 2,0

Rigtigt Skæv Ujævn Grater Fig. 1 13,7 - 17,7 34,3 - 41,2 49,0 - 56,4 73,5 - 78,4 Fig. 2 Opkravningsværktøj Grat Kobberrør Ekstra rival Rørskærer Spændingsmoment N•m Forkert Kobberrør Koblingstype Fig. 3 kgf•cm Fig. 4 Glat hele vejen rundt

Gevindskærer Brystmøtrik Vingemøtriktype Kobberrør Skinnende inderside uden ridser. Ensartet længde hele vejen rundt Fig. 5 Fig. 6

1) Påfør et tyndt lag køleolie (G) på rørenes opkravede ender og rørtilslutningerne på udendørs enheden. Påfør ikke køleolie på skruegevind. Et for stort tilspændingsmoment vil medføre beskadigelse af skruen.

2) Ret rørets midte ind efter midten på rørtilslutningen på udendørs enheden, og

stram brystmøtrikken 3 til 4 omdrejninger med hånden.

3) Tilspænd brystmøtrikken med en momentnøgle som specificeret i skemaet.

• Overstramning kan forårsage beskadigelse fa brystmøtrikken og dermed lækage af kølemiddel.
• Sørg for at vikle isolering omkring rørene. Direkte kontakt med rørene kan medføre forbrændinger eller forfrysninger. ADVARSEL Tilslut omhyggeligt rørene, før kompressoren startes, når enheden installeres.

3-3. ISOLATION OG TAPEOMVIKLING

1) Dæk rørsamlingerne med rørbelægning.

2) Udendørsenhed: Isoler alle rør, inkl. ventiler, godt.

3) Sæt rørtape (E) på, og begynd fra udendørsenhedens indgang.

• Fastgør enden af rørtapen (E) med tape (selvklæbende).
• Hvis rørene skal føres over lofter, gennem skabe eller andre steder med høj temperatur og fugtighed, bør man omvikle rørene med ekstra isolationsmateriale for at forhindre kondensation. FORSIGTIG Sørg for, når der er åbninger der ikke bruges, at deres møtrikker strammes forsvarligt.

4. UDLUFTNINGSPROCEDURER, LÆKAGETEST OG TESTKØRSEL

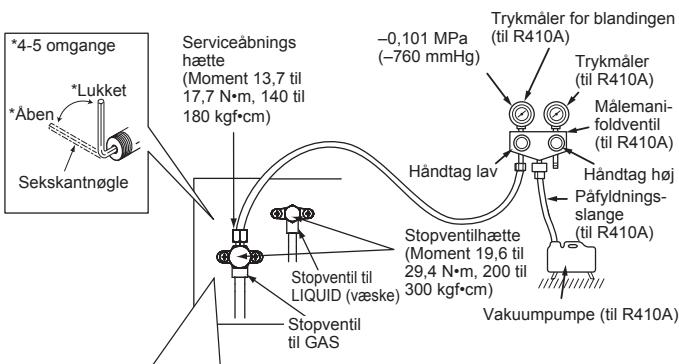

4-1. UDLUFTNINGSPROCEDURER OG LÆKAGETEST

1) Fjern serviceåbningens hætte på stopventilen på siden af gasrøret på

udendørsenheden. (Stopventilerne er helt lukkede og dækket med hætter fra starten.)

2) Forbind manometermanifoldventilen og vakuumpumpen til stopventilens serviceåbning på gasrørssiden på udendørsenheden.

3) Sæt vakuumpumpen i gang. (Udtøm i mere end 15 minutter.)

4) Kontroller vakuum med manometermanifoldventilen, luk derefter

denne, og stop vakuumpumpen. 5) Gør ingenting i et par minutter. Sørg for, at manometermanifoldventilens viser forbliver i den samme stilling. Kontroller, at trykmåleren viser –0,101 MPa [Manometer] (–760 mmHg).

6) Fjern hurtigt manometermanifoldventilen fra stopventilens serviceåbning.

7) Åben alle stopventilerne på gasrøret og væskerøret helt. Uden fuld

åbning vil effektiviteten mindskes, og der kan opstå problemer. 8) Se 1-2, og påfyld den anførte mængde kølemiddel, hvis det er nødvendigt. Sørg for at påfylde det flydende kølemiddel langsomt. Ellers kan kølemidlets sammensætning i systemet ændre sig og påvirke klimaanlæggets præstation.

9) Stram hætten på serviceåbningen for at opnå den oprindelige status.

*4-5 omgange *Lukket *Åben Serviceåbnings hætte (Moment 13,7 til 17,7 N•m, 140 til 180 kgf•cm) Sekskantnøgle Trykmåler for blandingen –0,101 MPa (til R410A) (–760 mmHg) Trykmåler (til R410A) Målemanifoldventil (til R410A) Håndtag lav Håndtag høj Påfyldningsslange (til R410A) Stopventilhætte (Moment 19,6 til 29,4 N•m, 200 til Stopventil til LIQUID (væske) 300 kgf•cm) Vakuumpumpe (til R410A) Stopventil til GAS Forholdsregler ved brug af reguleringsventilen Ved montering af reguleringsventilen på serviceåbningen, kan ventilindsatsen blive deformeret eller løsne sig, hvis der Hus Lukket Åben bruges for højt tryk. Dette kan forårsage Reguleringsventil en gaslækage. Ved montering af reguleringsventilen på serviceåbningen skal det kontrolleres, at ventilindsatsen er lukket, hvorefter del A kan spændes. Spænd Påfyldningsslange ikke del A, og drej ikke huset, når (til R410A) Serviceåbning ventilindsatsen er åben. Da-5 WG79A667H02_da.indd

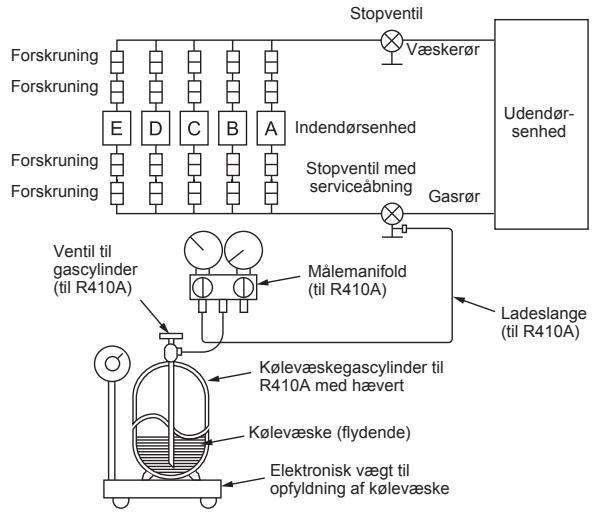

1) Tilslut gaspatronen til stopventilens serviceåbning.

2) Tøm luften ud af røret (eller slangen) fra kølevæskecylinderen.

3) Påfyld den foreskrevne mængde kølevæske, mens klima-anlægget kører med

afkøling. Bemærk: Hvis der tilføjes kølemiddel, skal den mængde, der er specificeret for kølekredsløbet, overholdes. Stopventil Forskruning Forskruning Stopventil med serviceåbning Forskruning Ventil til gascylinder (til R410A)

A–B Gasrør Målemanifold (til R410A) Ladeslange (til R410A) Kølevæskegascylinder til R410A med hævert Kølevæske (flydende) Indendørsenhed A–E A–D

Udendørsenhed Indendørsenhed Forsigtig: Der må kun anvendes flydende kølemiddel til påfyldning af ekstra kølemiddel på kølemiddelsystemet. Ved påfyldning af kølemiddel som gas kan sammensætningen af kølemidlet i systemet blive ændret og påvirke den normale funktion af klimaanlægget. Desuden skal det flydende kølemiddel påfyldes langsomt, ellers bliver kompressoren låst. For at cylindern til stadighed kan holde et højt tryk, skal den varmes i varmt vand (under 40°C) om vinteren. Der må aldrig anvendes åben ild eller damp. Model Væskerør Forskruning Elektronisk vægt til opfyldning af kølevæske 4-3. LÅSNING AF KLIMAANLÆGGETS DRIFTSMODUS (KØLE, TØR, VARME)

• Beskrivelse af funktionen: Ved denne funktion, når driftsfunktionen er låst på enten COOL/DRY-funktion (KØLE/TØR-funktion) eller HEAT-funktion (VARME funktion), fungerer klimaanlægget kun i den funktion.
• Det er nødvendigt at ændre indstillingen for at aktivere denne funktion. Forklar kunderne denne funktion og spørg, om de ønsker at bruge den. LED SW1 [Sådan låses driftsmodus]

1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen

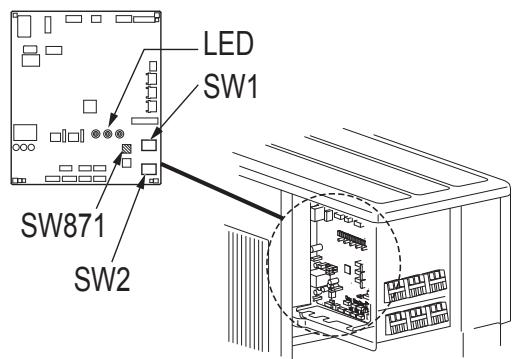

3) For at låse driftstilstanden fast i COOL/DRY-funktion (KØLE/TØR-funktion)

indstilles nr. “4” på SW1 på udendørsenhedens styrekort til OFF. For at låse driftstilstanden fast i HEAT-funktion (VARME-funktion) indstilles samme dipswitch til ON.

4) Tænd for strømforsyningen til klimaanlægget.

• Beskrivelse af funktionen: Med denne funktion kan støjen ved driften af den udendørsenhed mindskes, ved at reducere driftsbelastningen, for eksempel om natten på funktionen COOL (KØLING). Bemærk dog at køle- og varmekapaciteten kan blive mindre, hvis denne funktion aktiveres.
• Det er nødvendigt at ændre indstillingen for at aktivere denne funktion. Forklar kunderne denne funktion og spørg, om de ønsker at bruge den. [Sådan reduceres driftsstøjen]

1) Sørg for at afbryde strømforsyningen til klimaanlægget, inden indstillingen

2) Indstil nr. “5” på SW1 på udendørsenhedens styrekort til ON for at aktivere

3) Tænd for strømforsyningen til klimaanlægget.

Reducer driftsstøjen

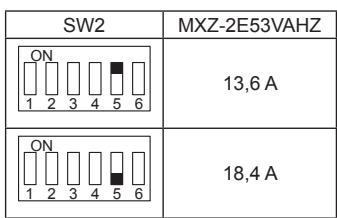

4-5. ÆNDRING AF AMPEREGRÆNSEN

• Beskrivelse af funktionen: Med denne funktion kan mængden dres. af strøm, der løber i udendørsenheden, æn- Bemærk: Brug kun denne funktion, hvis strømmængden overstiger den tilladte værdi. SW2

[Sådan ændres amperegrænsen]

1) Husk at slukke for hoved strømforsyningen til luftkonditioneringsanlægget,

før du foretager indstillingen.

2) Foretag indstillingen i overensstemmelse med nedenstående tabel.

3) Tænd for hovedstrømforsyningen til luftkonditioneringsanlægget.

• Testkørsler af indendørsenheden skal udføres individuelt. Se installationshåndbogen, der leveres med indendørsenheden, for at kontrollere at enheden fungerer korrekt.
• Hvis testkørslen bliver udført med alle enheder samtidig, kan mulige fejlagtige forbindelser i kølerørene og indendørs-/udendørsenhedens forbindelseskabler ikke registreres. Udfør derfor altid testkørslerne en for en. Om genstartsbeskyttelsen Beskyttelsesenheden aktiveres, når kompressoren stopper - kompressoren kører ikke i tre minutter, og dette beskytter airconditionenheden. Funktion til korrektion af ledningsrøring/rørføring Denne enhed har en funktion til korrektion af ledningsføring/rørføring, som korrigerer ledningsførings- og rørføringskombinationen. Hvis der er risiko for forkert ledningsførings- og rørføringskombination, og det er vanskeligt at kontrollere kombinationen, kan denne funktion bruges til registrering af korrektion af kombinationen ved at følge nedenstående procedurer. Kontroller, at følgende er udført.
• Enheden forsynes med strøm.
• Stopventilerne er åbne. Bemærk: Under registrering styres driften af indendørsenheden af udendørsenheden. Under registrering stoppes indendørsenheden automatisk. Dette er ikke en fejlfunktion. Fremgangsmåde Tryk på kontakten til korrektion af rørføring/ledningsføring (SW871) i 1 minut eller mere, efter at der er tændt for strømforsyningen.
• Korrektionen tager 10 til 20 minutter. Når korrektionen er udført, vises resultatet i form af LED-indikation. Detaljerne er beskrevet i nedenstående tabel.
• For at annullere denne funktion, mens den er i gang, skal du trykke på kontakten til korrektion af rørføring/ledningsføring (SW871) igen.
• Hvis korrektionen er udført uden fejl, må du ikke trykke på kontakten til korrektion af rørføring/ledningsføring (SW871) igen. LED-indikation under registrering: Hvis resultatet er ”Ikke fuldført”, skal du trykke på kontakten til korrektion af rørføring/ledningsføring (SW871) igen for at annullere funktionen. Kontroller derefter ledningsførings- og rørføringskombinationen som normalt ved at betjene indendørsenhederne én efter én. Resultat af funktionen korrektion af rørføring/ledningsføring

• Funktionen udføres, mens systemet strømforsynes. Pas på ikke at røre ved andre dele end kontakten, heller ikke pc-elektronikkortet. Du kan få elektrisk stød eller brænde dig på varme og strømførende dele omkring kontakten. Hvis du rører ved strømførende dele, kan det også beskadige pc-elektronikkortet.
• For at forhindre at pc-elektronikkortet beskadiges, skal du huske at aflade dig for statisk elektricitet, før du bruger denne funktion.
• Denne funktion kan ikke bruges, hvis udetemperaturen er 0°C eller lavere. LED1 (Rød) LED2 (Gul) LED3 (Grøn) Lyser Lyser En gang LED1 (Rød) LED2 (Gul) LED3 (Grøn) Resultat Udført Lyser Lyser ikke Lyser (Problem er udbedret eller normalt) Ikke udført En gang En gang En gang (Registrering mislykkedes) Se “SIKKERHEDSFORSKRIFTER, NÅR LED Andre indikationer BLINKER”, som sidder bag servicepanelet.

4-7. FORKLARING TIL BRUGER

• Benyt BETJENINGSVEJLEDNINGEN, og forklar brugeren, hvordan klimaanlægget skal benyttes (hvordan fjernbetjeningen benyttes, hvordan luftfiltrene fjernes, hvordan fjernbetjeningen tages ud eller sættes i fjernbetjeningsholderen, hvordan rengøring udføres, forholdsregler ved drift osv.).
• Anbefal brugeren at læse BETJENINGSVEJLEDNINGEN grundigt.

Ved flytning eller bortskaffelse af klimaanlægget skal systemet tømmes ved hjælp af følgende procedure, så der ikke udledes kølemiddel til atmosfæren.

1) Sluk for afbryderen.

2) Forbind målermanifoldventilen til stopventilens serviceåbning på gasrørssiden af udendørsenheden.

3) Luk stopventilen helt på udendørsenhedens væskerør.

4) Tænd for afbryderen.

5) Start nøddrift i funktionen COOL (køling) på alle indendørsenheder.

6) Når trykmåleren viser 0-0,05 MPa [Manometer] (ca. 0-0,5 kgf/cm2), skal du lukke stopventilen på gasrørssiden af udendørsenheden helt og stoppe driften. (Du kan læse, hvordan man stopper driften, i manualen til installation af indendørsenheden).

• Hvis der er fyldt for meget kølemiddel på klimaanlægget, falder trykket muligvis ikke til 0-0,05 MPa [Manometer] (ca. 0-0,5 kgf/cm 2 ), og beskyttelsesfunktionen kan blive aktiveret pga. trykstigningen i højtrykskølemiddelkredsløbet. Hvis dette sker, skal du bruge en enhed til opsamling af kølemiddel for at tømme alt kølemiddel af systemet og derefter fylde det igen med den korrekte mængde kølemiddel efter flytning af indendørs- og udendørsenhederne.

7) Sluk for afbryderen. Fjern trykmåleren og rørene til kølemidlet.

ADVARSEL Ved nedpumpning af kølemiddel skal kompressoren stoppes, før kølerørene afmonteres. Kompressoren kan revne og forårsage personskade, hvis der kommer fremmede substanser som f.eks. luft ind i rørene. Da-7 WG79A667H02_da.indd
