GEBRUIKSAANWIJZING MXZ-5E102VA MITSUBISHI

Vertaling van het origineel

Installatiehandleiding

• Deze handledeigdeschrijftalleen de installation van de buitenunit. Raadpleeg de installationhandleiding van de binnenunit wonneur u deze instal-. leert.

Gereedschap nodig voor installmentie

Kruiskopschroevendraaier Flensgereedschap voor

Universeel mes of schaar

Waterpas
Rolmaat
Momentsleutel
Steek- of ringsleutel
Inbussleutel 4 mm

R410A
Meterverdeelstuk voor
R410A
Vacuumpomp voor R410A
Vulslang voor R410A
Pijpsnijder met ruimer

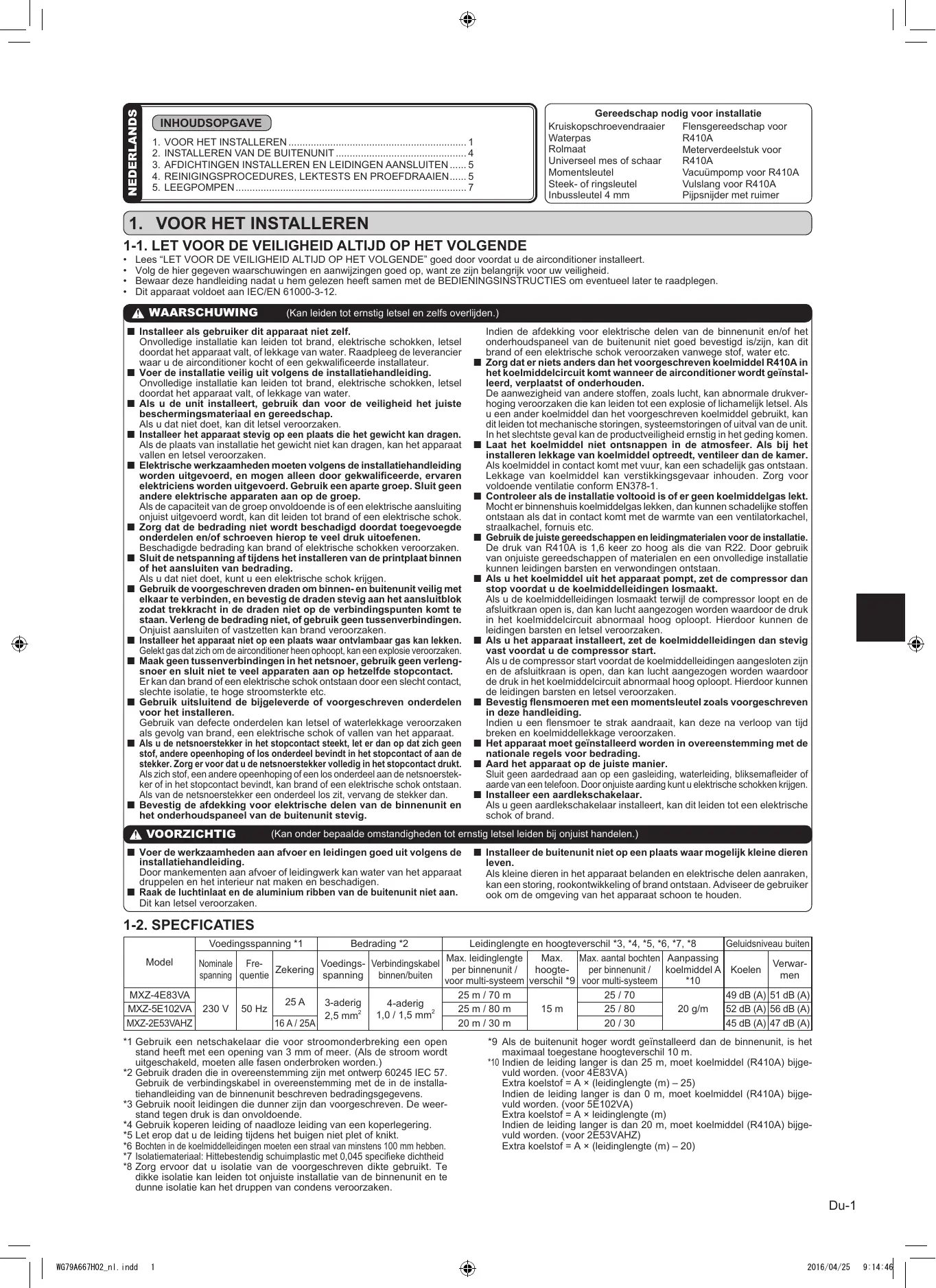

1. VOOR HET INSTALLEREN

1-1. LET VOOR DE VEILIGHEID ALTIJD OP HET VOLGENDE

Lees "LET VOOR DE VEILIGHEID ALTIJD OP HET VOLGENDE" goed door voordat u de airconditioner installeert.
- Volg de hier gegeven waarschuwingen en aanwijzingen goed op, want ze zijn belangrijk voor uw veiligheid
- Bewaar deze handleiding nadat u hem gelezen heeft samen met de BEDIENINGSINSTRUCTIES om eventuele later te raadplegen.
- Dit apparaat voldoet aan IEC/EN 61000-3-12.

WAARSCHUWING

(Kan leiden tot ernstig letsel en,zelfs overlijden.)

Installer als gebruiker dit apparaat nicht zelf.
Onvolledige installment kan leiden tot brand, elektrische schokken, letsel doordat het apparaat valt, of lekkage van water. Raadpleeg de leverancier waar u de airconditioner kocht of een gekwalliceerde installmente.
Voer de installmentie veiliguit volgens de installmentehandleiding.
Onvolledige installment kan leiden tot brand, elektrische schokken, letsei doordat het apparaat valt, of lekkeg van water.
■ Als u de unit installeert, gebruik dan voor de veiligheid het juiste
beschermingsmaterial en gereedschap.
Als u dat nicht doet, kan dit letselveroorzaken.
■ Installeer het apparaat stevig op een plaats die het gewicht kan dragen. Als de plaats van installmentie het gewicht Niet kan dragen, kan het apparaat vallen en letsel veroorzaken.
■ Elektrische werkzaamheden moeten volgens de installmenthandleiding worden uitgevoerd, en@mogen alleen door gekwalificierde, ervaren elektriciens worden uitgevoerd. Gebruik een aparte groep. Sluit geen andere elektrische apparaten aan op de groep.
Als de capacité van de trioep onvoldoende is of een elektrische aansluiting
onjuist uitgevoerd worden, kan dit leiden tot brand of een elektrische schok.
Zorgd a de bedrading nicht wordt beschadig doordat toegevoegde onderdelen en/of schroeven hierop te veel druk uiotoifenen.
Beschadigde bedrading kan brand of elektrische schokken veroorzaken.
Sluit de netspanning afijdens het installereren van de printplaat bennen of het aansluiten van bedrading.
Als u dat nicht doet, kurz u een elektrische schok krijgen.
- Gebruik de Voorgeschreven draden om binnen- en buitenunit veilig met elkaar te verbinden, en bevestig de draden stevig aan het aansluitblok zodat trekkracht in de draden Niet op de verbindingspunten komt te staan. Verlung de bedrading Niet, of gebruik geen tussenverbindingen. Onjuist aansluiten of vastzetten kan brand verooorzaken.
■ Installeer het apparaat neopt een plaats waar ontvlambara gas kan leken. Gelekt gaz dat zich om de airc conditioner en ophoopt, kan een explosie verooorzaken.
Maak geen tussenverbindingen in het netsnoor, gebruik geen verlengsnoer en sluit Niet te veel apparaten aan op hetzelfde stopcontact. Er kan dan brand of een elektrische schok ontstaan door een slecht contact, slechte isolatie, te hoge stroomsterkte etc.
- Gebruik uitsluiend de bijgeleverde of voorgeschreveen onderdelen voor het installereren.
Gebruik van defecte onderden kan letsel of waterlekkage veroorzaken als gevolg van brand, een elektrische schok of vallen van het apparaat.
■ Als u de netsoerstekker in het stopcontact steekt, let er dan op dit zich geen stof, andere openhoping of los onderdeel bevindt in het stopcontact of aan de stekker. Zorg er voor dat u de netsoerstekker volledig in het stopcontact drukt. Als zich stof, een andere openhoping of een los onderdeel aan de netsoerstekker of in het stopcontact bevindt, kan brand of een elektrische schok ontstaan. Als van de netsoerstekker een onderdeel lost zit, verravg de stekker dan.
■ Bevestig de afdekking voor elektrische delen van de binnenunit en het onderhoudspaneel van de buitenunit stevig.

VOORZICTIG

(Kan onder bepaalde omstandigheden tot ernstig letsel leiden bij onjuist handelen.)

Voer de werkzaamheden aan afvoer en leidingen goed uit volgens de installmentehandelieing.

Door mankementen aan afoer of leidingwerk kan water van het apparaat druppenen en het interieur nat makeen en schadigden.

■ Raak de luchtinlaat en de aluminium ribbon van de buitenunit Niet aan.

Dit kan letsel veroorzaken.

Installer de buitenunit nicht op eenplaats waar möglichkkleine dieren leven.

Als kleine dieren in het apparaat belanden en elektrische delen aanraken, kan een storing, rookontwikkeling of brand ontstaan. Adviseer de gebruiker ook om de omgeving van het apparaat schoon te houden.

1-2. SPECFICATIES

Model	Voedingsspanning *1			Bedrading *2		Leidinglengte en hoogteverschil *3, *4, *5, *6, *7, *8				Geluidsniveau buiten
	Nominate spanning	Frequentie	Zekerig	Voedings-spanning	Verbindingskabel binnen/buiten	Max. leidinglengte per binnenunit / voor multi-systeme	Max. hoogte-verschil *9	Max. aantal bochten per binnenunit / voor multi-systeme	Aanpassing koelmiddel A *10	Koelen	Verwar-men
MXZ-4E83VA	230 V	50 Hz	25 A	3-aderig 2,5 mm²	4-aderig 1,0 / 1,5 mm²	25 m / 70 m	15 m	25 / 70	20 g/m	49 dB (A)	51 dB (A)
MXZ-5E102VA						25 m / 80 m		25 / 80		52 dB (A)	56 dB (A)
MXZ-2E53VAHZ			16 A / 25A			20 m / 30 m		20 / 30		45 dB (A)	47 dB (A)

1 Gebruik een netschakelaar die voor stroomonderbreking een open stand hebigt met een opening van 3mm ofeer. (Als de stroom wordenuitgeschakeld,要去en allefasen onderbroken worden.)
2 Gebruik draden die in overeenstemming zich met ontwerp 60245 IEC 57. Gebruik de verbindingskabel in overeenstemming met de in de installationhandleiding van de binnenunit beschreiben bedrangsgevevens.
3 Gebruik nooit ledingen die dunner zijn dan voorgeschreve. De wee-stand gegen druk is dan onvoldoende.
4 Gebruik koperen leiding of naadloze leiding van een koperlegering.
5 Let erop dat u de leidingijdens het buigen nicht plet of knikt.
6 Bochten in de koelmiddelleleidingen要去en een straal van minstens 100 mm hebben.
7 Isolatematerialiaal: Hittebestendig schuimplastic met 0,045 specifieke dichtheid
8 Zorg ervoor dat u isolatie van de voorgeschreven ditke gebruikt. Te ditke isolatie kan leiden tot onjuiste installment van die binnenunit en te dunne isolatie kan het druppen van condens verroorzaken.

*9 Als de buitenunit hoger worden geinstalleerd dan de binnenunit, is het maximaal toegestane hoogteverschil 10 m.

*10 Indien de leiding langer is dan 25 m,要去 koelmiddel (R410A) bijgewuld worden. (voir 4E83VA)

Extra koelstof = A × (leidinglengte (m) - 25)

Indien de leiding langer is dan 0 m,要去 koelmiddel (R410A) bijgewuld worden. (voor 5E102VA)

Extra koelstof = A× leidinglengte (m)

Indien de leiding langer is dan 20m moet koelmiddel (R410A) bijgevuld worden. (voor 2E53VAHZ)

Extra koelstof = A × (leidinglengte (m) - 20)

1-3. KEUZE VAN EVENTUELE VERLOOPSTUKKEN

Als de diameter van een verbindingsleiding Niet overeenkomt met de openingsgroote van de buitenunit, gebruik dan een verloopstuk (niet bijgeleverd) volgens de volgende tabel.

• Waar geen harde wind op het apparaat staat.
• Waar de luchtstroom goed en stofvrij is.
• Waar regen of direct zonlicht zoveel möglichk kan worden voorkomen.
• Waar de buren geen last hebben van het geluid of de hete lucht.
• Waar een stevige muur of ondersteuning beschikbaar is om lawaaitoename en trillingen te voorkomen.
• Waar geen kans bestaat dat er brandhaar gas lekt.
• Zet de poten van de unit goed vast bij het installereren van de unit.
• Op tenminste 3 m afstand van de antennne van een tv of radio. Opplaaten met een slechte ontvangst kan de radio- of tv-onvangst gestoord worden door de airconditioner. Voor het betreffende apparaat kan een antennenversterker nodig�n.
• Installer de unit horizontal.
• Installeer de unit op eenplaats waar geen sneeuw valt of sneeuw naartoe geblazen worden. Breng in gebieden met zware sneeuuwval een afdak, verhoging en/of enkele schotten aan.

Opmerking:

Het is aan te raden om bij de buitenunit een lus in de leiding te leggen om het doorgeven van trillingen te verminderen.

Opmerking:

Wanneer u de airconditioner bij een lage buitentemperatuur gebruikt, volg dan de onderstaande richtlijnen.

• Installer de buitenunit nooit op een planta waar zijn luchtinlaat of -uitlaat zich direct in de wind befindt.
• Installer de buitenunit met de luchtinlaat maar de muur toe om blootstelling aan wind te voorkomen.
• Het is aan te raden om aan de luchtuitlaatzijde van de buitenunit een schot te plaatsen om de uitlaat UIT de wind te honden.

Vermijd installment op de volgende plaatsen, aangezien problemen met de airconditioner dan voor de hand liggen.
- Waar ontvlambaar gas kanlekken.
Opplaatsen met veel machineolie.
- Waar olie spat of in ruimtes die gewuld zichn met olieachtige rook (zoals keukens en fabrieken waar de eigenschappen van kunststof hunnen worden gewijzigd en beschadigd).
In zoute gebieden, bijvoorbeeld aan de kust.
- In de buurt van sulfidegas, bijvoorbeeld bij hete bronnen, rioleringen en afvalwater.
- Waar hoogfrequente of draadloze apparatuur aanwezig is.
- Waar er vluchtige organische stoffen vrijkomen, zoals ftalaten en formaldehyde, die tot scheuren door chemische inwerking kunnen leiden.

BENODIGDE VRIJE RUIMTE RONDOM BUITENUNIT

1. Obstakels aan bovenzijde

Als er zich aan de voorzijde en beidenrijkanten van de unit geen obstakels bevinden, dan mag de unit ook worden geinstalleerd met een obstakel aan de bovenzijde zolang de ruimte is zoals in de afbeeling worden aangegeven.

3. Alleen obstakels aan voorzijde (met uitblazing)

Als er zich aan de voorzijde van de unit een obstakel bevindt (zie afbeelding), dan is open ruimte boven,可以更好 en aan beiden zijkanten van de unit verplicht.

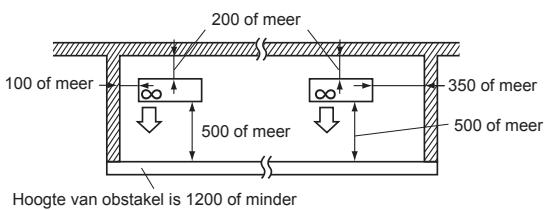

5. Obstakels voor, achefter en naast de unit

• Als u de unit installeert op een planta die rondon omsloten is, zoals een veranda, laut dan voldoende ruimte vrij (zie afbeelding). In dit geval kan de capaciteit van de airconditioner afnemen en kan het energieverbruik toenemen.
• Indien er weinig luchtstroming is of de kans op thermische "kortsluiting" bestaat,plaats dan een uitaatgeber en let erop dat er voldoende ruimte is anschter de unit.
• Wanner u twee of meer units installeert, mag u de units nicht voor of darüber elkaar installeren.

2. Voorzijde (met uitblazing) vrij

Zolang er voldoende ruimte is zoals aangegeven in de afbeeling, mag de unit worden geinstalleerd opplaatsen met een obstakel achefter of naast de unit. (Geen obstakel boven de unit.)

4. Obstakels aan de voor- en achterkant

De unit kan worden gebruikt met de apart verkrijgbareuitblaasgeleider voor buiten (PAC- SH96SG-E) (waar bij de boven- en zijkanten vrij়).

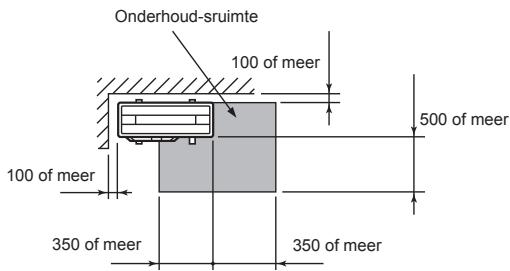

6. Onderhoudsruiimte

Laat ruimte vrij voor onderhoud zoals in de afbeelding is aangegeven.

(Eenheid: mm)

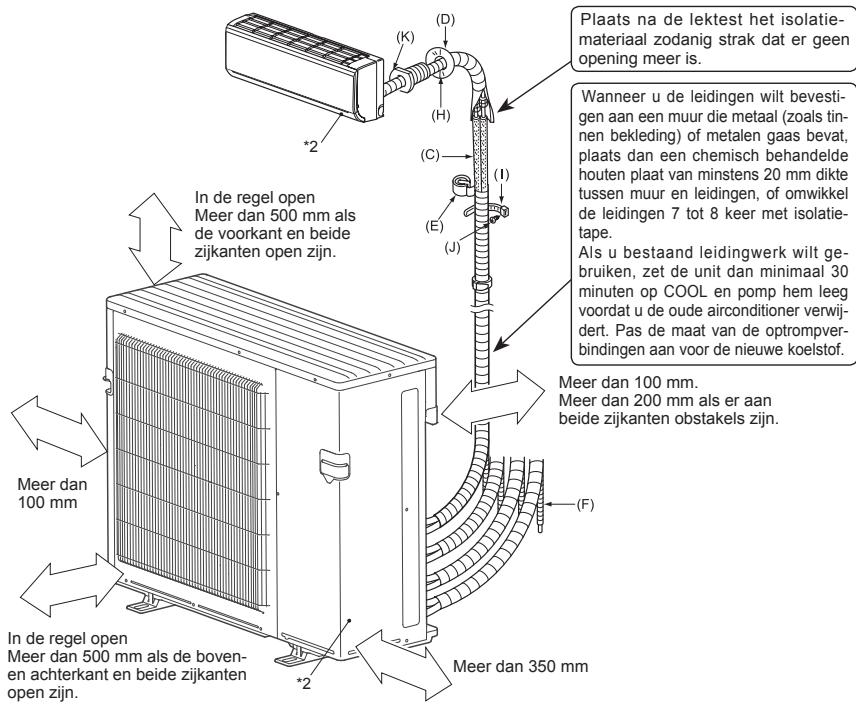

1-5. INSTALLATIESCHEMA

*2 Het় en de maand van vervaardiging is aangegeven op het naamplaatje met technische gegevens.

De units要去en worden geinstalleerd door een erkend specialist volgens de plaatselijke vereisten.

TOEBEHOREN (alleen MXZ-4E83/5E102VA)

Controleer voor het installereren of de volgende onderdelen aanwezig zijn.

(1)	Afvoerbus	1
(2)	Afvoerdop	5

DOOR U ZELF AAN TE SCHAFFEN ONDERDELEN

(A)	Netsnoer*1	1
(B)	Verbindskabel binnen- en buiten-unit*1	1
(C)	Verlengleiding	1
(D)	Afdekring voor muurgat	1
(E)	Leidingtape	1
(F)	Verlenging afvoerslang(of zachte PVC-slang met 15 mmbinnendiameter of harde PVC-pijpVP16)	1
(G)	Koelolie	Kleinehoeveel-heid
(H)	Kit	1
(I)	Bevestigingsbandje voor leding	2 tot 7
(J)	Bevestigingssschroef voor (I)	2 tot 7
(K)	Huls voor muurgat	1
(L)	Zachtte PVC-slang met 15 mm bin-nendiameter of harde PVC-pijp metVP16 voor afvoerbus (1)	1

Opmerking:

*1 Plaats verbindingskabel (B) en netsnoer (A) op ten minste 1 meter afstand van de tv-antennekabel.

Het "Aantal" bij (B) t/m (K) in de tabel hierboven is het benodigde aantal per binnenunit.

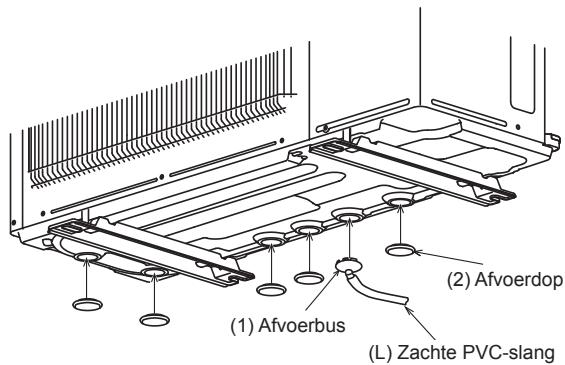

1-6. AFVOERVOORZIENINGEN VOOR BUITENUNIT (alleen MXZ-4E83/5E102VA)

2) Breng de afvooorzieningen aan voordat u de verbindingsleiding:tussen bnen-en buitenunit aansluit.
3) Bevestig de afvoerbus aan een van de afvoeropeningen.

Zet de afvoerbus met behulp van de sluitingen vast in de afvoeropening van de voet.

4) Sluit de zachte PVC-slang met een binnendiameter van 15mm aan zoals worden afgebeeld.
5) Zorg dat de afvoer omlaag loopt, zodat het afvoeren gemakkelijk gaat.
6) Dicht alle andere onnodige openings door de afvoerdopen erop vast te lijmen (lijm ter plekke bereiden).

Opmerking:

Breng de lijm zorgvuldig aan. De lijm (ter plekke bereiden) fungeert namelijk als affdichting om waterlekkage te voorkomen.

Gebruik de lijm voor het rubber en metaal.

Let op

De buitenunit heeft aan de onderkant verschillende afvoeroppeningen, zodat water gemakkelijk kan worden afgevoerd.

De afvoerbus worden gebruikt om de onnodige openings te dichten en de afvoer te centraliseren bij gebruik van de afvoerslang op deplaats van installmentie.

Gebruik de afvoerbus nicht in een koude omgeving. Hierdoor kan de afvoerslang bevriezen.

2. INSTALLEREN VAN DE BUITENUNIT

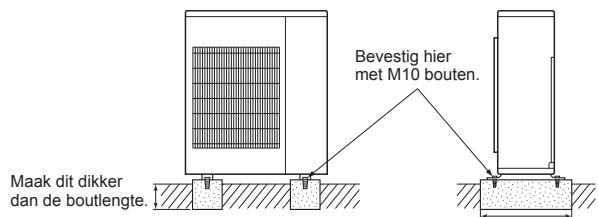

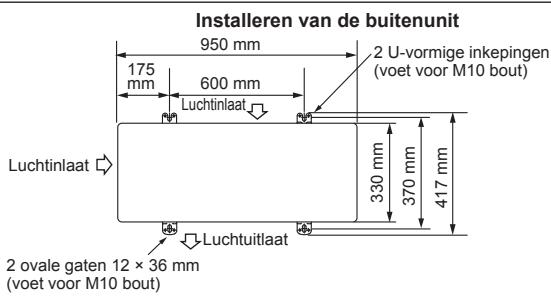

2-1. DE UNIT PLAATSEN

Zet de voeten van de unit vast met bouteen wonneer u de unit plaatst.
- Bevestig de unit stevig zodate hij niet kan omvallen bij een aardbeving of een windvlaag.
Zie de afbeelding rechts voor de juiste wijze van funderen.
- Gebruik de afvoerbus en de afvoerdoppen Niet in het koude gebied.
De afvoer kan dan bevriezen waardoor de ventilator stopt.
- Verwijder de tape van het paneel wonneer u het pakket opent. (Verwijder de ETIKETTEN NIET van het paneel.)

Maak dit breder dan de unitvoeten.

Lengte van ankerbout

Afstand tessen ankerbauten
(Eenheid: mm)

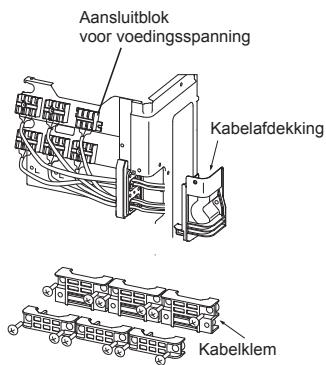

2-2. DRADEN VOOR BUITENUNIT AANSLUITEN

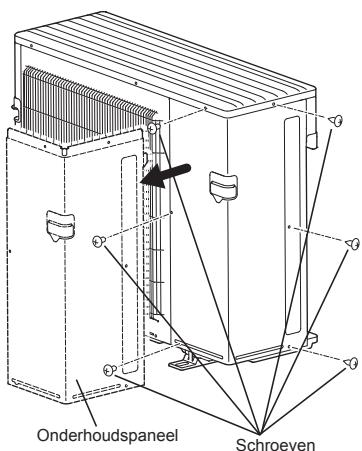

1) Verwijder het onderhoudspaneel en de kabelafdekking.
2) Trek netsnoer (A) en verbindingskabel (B)ussen binnen- en buitenunit door de doorvoerhuls. Draai de aansluitschroef los en sluit verbindingskabel (B)ussen binnen- en buitenunit vanaf de binnenunit correct aan op het aansluitblok. Let op dat u de draden nicht verkeerd aansluit. Maak de draad stevig vast op het aansluitblok zodat de draadkern nicht zichtaar is en er geen exter krachten op de aansluitingen van het blok kome te staan.
3) Draai de aansluitschroeven goed vast zodat ze Niet losraken. Trek na het vastdraaien evenlicht aan de draden om te controleren of ze goed vast zitten.
4) Voer 2) en 3)uiten voor iedere binnenunit.
5) Sluit het netsnoer (A) aan.
6) Zet verbindskabel (B):tussen binnen- en buitenunit en netsnoer (A) vast met de kabelklemmen. Plaats de kabels of draden zodanig dat ze geen verrorming van het onderhoudspaneel veroorzaken. Dit dient om te voorkomen dat er regen in de buitenunit binnendringt.
7) Sluit het onderhoudspaneel en de kabelafdekking zorgvuldig. Let erop dat 3-2. DE LEIDINGEN AANSLUITEN volledig worden dit uitgevoerd.

• Zorg ervoor, nadat u netsnoer (A) en verbindingskabel (B):tussen binnen- en buitenunit op ekaar hebt aangesloten, dat beke kabels goed vastzitten met de babelklemmen.

5E102VA

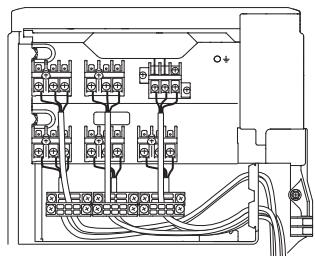

Aansluitvolgorde

• Sluit het aansluitblok in deze volgorde aan.

MXZ-5E102VA	A→B→C→D→E→P
MXZ-4E83VA	A→B→C→D→P
MXZ-2E53VAHZ	A→B→P

(B)

(B)

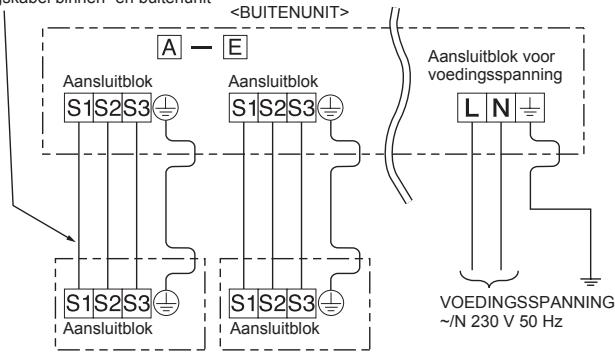

Verbindingskabel binnen- en buitenunit

A—E BINNNENUNIT>

Model	BINNEN- EN BUI-TENUNIT
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

Zorg ervor dat u elke schroef op de overeenkomende aansluiting vastdraait wannr u de kabel en/of de draad op het aansluitblok vastmaakt.
Maak de aardedraad iets langer dan de andere draden. (langer dan 35mm
- Geef de verbindingskabels wat extra lengte voor later onderhoud.

1) Snijd de koperen leiding op de juiste wijze af met een pijpsnijder. (Afb. 1, 2)
2) Verwijder alle bramen van het gedeelte waar de leiding is afgesneden. (Afb. 3) - Houd de koperen leiding omlaag en verwijder de bramen. De bramen mo-gen Niet in de leding vallen.
3) Verwijder de flensmoeren die op de binnen- en buitenunit zijn bevestigd, en schuif ze op de ontbraamde leiding. (Ze zich Niet更是plaatsen nadat de afdichting gemaakt is.)
4) Afdichting (Afb. 4, 5). Draai de koperen leiding volgens de in de tabel ge-toonde waarden stevig vast. Selecteer A mm uit de tabel volgens het gekozen gereedschap.
5) Controller
Vergelijk de gemaakte afldichtflens met Afb. 6.
- Als de afldichtflens Niet jeust lijkt teijken, snijd dan het flenssgedeelte van de leiding af en kaak de afldichting opnieuw.

Diameter leiding (mm)	Moer (mm)	A (mm)			Aanhaalkoppel
		Koppelings-gereedschap voor R410A	Koppelings-gereedschap voor R22	Vleugelmoer-gereedschap voor R22	N·m	kgf·cm
Ø6,35 (1/4")	17	0 - 0,5	1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
Ø9,52 (3/8")	22				34,3 - 41,2	350 - 420
Ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
Ø15,88 (5/8")	29				73,5 - 78,4	750 - 800

1) Breng een dun laagje koelolie (G) aan op de flensuiteinden van de leidingen en de leidingverbindingen van de buitenunit. Breng geen koelolie aan op de schroefdraden. Een te groot aanhaalkoppel za de schroef beschadigen.
2) Lijn het midden van de leiding uit met het midden van de leidingverbindingen van de buitenunit en draai de flensmoer 3 à 4 slagen aan met de hand.
3) Draai de flensmoer met een momentsleutel vast zoals voorgeschrevein in de tabel.

• Te strak aandraaien kan schade aan de flensmoer veroorzaken met lekke van koelmiddel tot gevolg.
• Wikkel isolatie om de leidingen. Direct contact met ontblote ledingen kan brandwonden of bevriezing veroorzaken.

3-3.ISOLATIE EN TAPE

1) Bedek de leidingverbindingen met afdekkingen voor leidingen.
2) Isoleer beslist alle leidingen die buiten lopen, inclusief de kranen.
3) Omwikkel de verbindingsleiding met leidingtape (E), te beginnen bij de ingang van de buitenunit.

• Zet het einde van de leidingtape (E) vast met tape (voorzien van plankmiddel).
• Wannerle leidingen boven het plafond, door een kast of via andere warmer en vochtige koopsen te lopen, wikkel er dan extra in de handel verkrijgbare isolatie omheen om condensatie te voorkommen.

Koperen leiding Afb. 1	Correct 90° Krom Oneffen Bramen Onjuist Krom Oneffen Bramen Afb. 2
Braam Koperen leiding Extra ruimer Pijpsnijder Afb. 3	Flensgereedschap Bank- schroeftype Vleugel- moertype Afb. 4
A Matrijs Flensmoer Koperen leiding Afb. 5	Rondom glad Binnenkant glanst en heeft geen krassen. Rondom de- zelfde lenghte Afb. 6

WAARSCHUWING

Als u het aparaat installeert, zet de koelmiddelseidingen dan stevig vast voordat u de compressor start.

VAORZICHTIG

Zet de moeren van ongebruekte openings goed vast.

4. REINIGINGPROCEDURES, LEKTESTS EN PROEFDRAAIEN

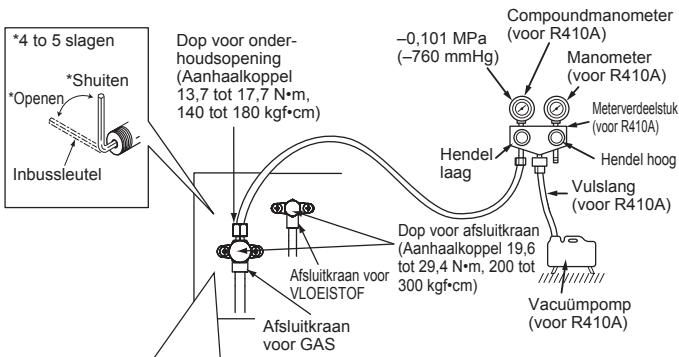

4-1. REINIGINGSPROCEDURES EN LEKTEST

1) Verwijder de dop van de onderhoudsopening in de afsluitkraan van de gasleiding aan de buitenunit. (De afsluitkranen zijn in eerste instantie geheel gesloten en met de dop erop.)
2) Sluit het meterverdeelstuk en de vacuumpomp aan op de onderhoudsopening van de afsluitkraan in de gasleiding aan de buitenunit.
3) Start de vacuuppomp. (Trek vacuum gedurende meer dan 15 minu- ten.)
4) Controller het vacuum met het meterverdeelstuk. Sluitervoigens het meterverdeelstuk en stop de vacuumpomp.
5) Wachtën tot twee minutes. Controller de wijzer van het meterverdeelstuk in bezelfde stand blijft staan. Controller de manometer indiderdaad -0,101 MPa [Meter] (-760 mmHg) aangeeft.
6) Verwijder het meterverdeelstuk snel van de onderhoudsopening van de afsluitkraan.
7) Open alle aflsuitkranen van de gas- en vloeistofleiding volledig. Als de airconditioner werkt met deels gesloten kransen, functioneert hij slechter en ontstaan er problemen.
8) Zie 1-2. en vul indien nodig de voorgeschreveven hoeveelheid koelmiddel bij. Vul het vloeibare koelmiddel langzaam bij. Als u dit Niet doe, kan de samenstelling van het koelmiddel in het system veranderen waardoor de airconditioner slechter kan gaan werkken.
9) Plaats de dop waar op de onderhoudsopening om de oorspronkelijke situatie te herstellen.
10)Lektest

Voorzorgsmaatregelen tijdens gebruik regelkraan

Wanner u de regelkraan op de onderhoudsopening bevestigt, kan de schuifaf-sluiter van de regelkraan verrormen of los komen te zitten als er te veel druk op wordenuitgeofend. Hierdoor kan er gas.gaan lek-ken.

Wanner u de regelkraan op de onderhoudsopening bevestigt, controleer dan erst of de schuifafsluier van de regelkraan is gesloten voordat u onderdeel A vastdraait. Draai onderdeel A Niet vast of draai de behuizing nicht om als de schuifafsluier geopend is.

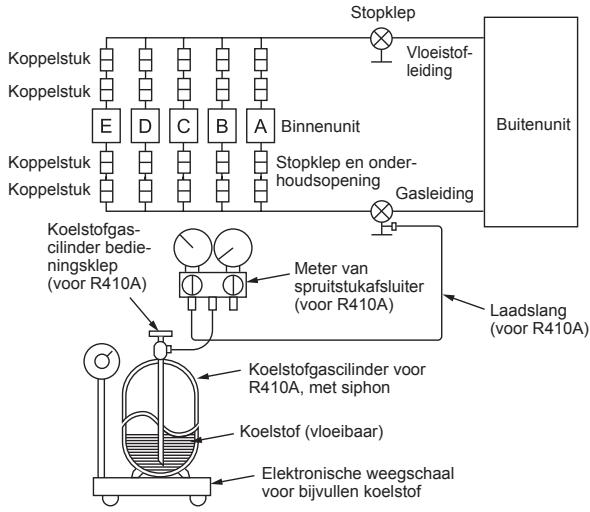

4-2. LADEN VAN GAS

Vul gaas bij in eenheid.

1) Siuit de gascilinder op de onderhoudsopening van de stopklep aan.
2) Ontlucht de leiding (of slang) die van de koelstofcilinder komt.
3) Vul vereiste hoeveelheid koelstof bij terwijl de airconditioner koelt.

Opmerking:

Wanner u koelvloeistof bijvult, dient u zich te houden aan de hoeveelheid die voor het specifieke koelcircuit is opgegeven.

VOORZICHITIG:

Maak altijd gebruik van vloeibare koelstof, indien het koelsystem met extra koelstof worden bijgevuld. Het toevoegen van koelstof als gas kan de samensteling van de koelstof in het system veranderen en de normale werkking van de airconditioner beinhloeden. Vul langzaam koelmiddel bij, odomat anders de compressor kan blokkeren.

Voor het behonden van een hoge druk van de cilinders, dient u deze bij koude omstandigheden met warm water (onder 40^ ) te verwarmen. Gebruik echter nooit vuur of stoom.

Model	Binnenunit
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

4-3. DE BEDRIJFSSTAND VAN DE AIRCONDITIONER VASTZETTEN (KOELEN, DROGEN, VERWARMEN)

• Functiebeschrijving:
  Zodra de bedrijsstand op COOL/DRY (koelen of drogen) of HEAT (verwarmen) is vastgezet met deze functie, blijft de airconditioner alleen in die bedrijfsstand werken.
• Om deze functie te activeren moet u de instelling wijzigen. Maak deze functie aan uw klanten duidelijk en vraag of ze er gebruik van wollen make.

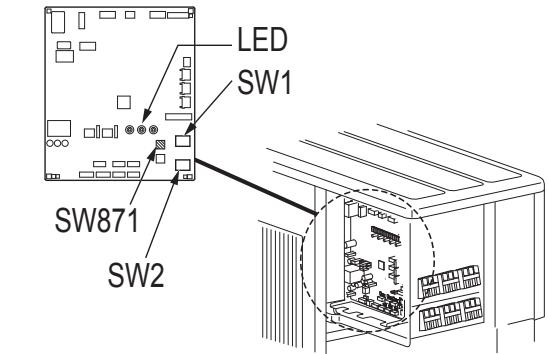

[De bedrijfsstand vastzetten]

1) Schakel de netspanning van de airconditioner uit voordat u met de instelling begint.
2) Zet de "3" van SW1 op de besturing van de buitenunit op ON (aan) om deze functie möglich te make.
3) Om de bedrijsstand vast te zetten in COOL/DRY (koelen en drogen) zet u de "4" van SW1 op de besturing van de buitenunit op OFF (uit). Om de bedrijsstand vast te zetten in HEAT (verwarmen) zet u deze schakelaar op ON (aan).
4) Schakel de netspanning van de airconditioner waar in.

KOELEN/DROGEN

VERWARMEN

4-4. REDUCEREN VAN HET BEDRIJFSGELUID VAN DE BUITENUNIT

• Functiebeschrijving:
  Met deze functie kunt u het bedrijsgeluid van de buitenunit verminderen door de bedrijsbelasting te verminderen, bijoorbeeld 's nachts in de KOEL
  STAND (COOL). Let er城县 wel op dat de koel- en verwarmingscapaciteiten in dit geval geringer konnen zijn
• Om deze functie te activeren moet u de instelling wijzigigen. Maak deze functie aan uw klanten duidelijk en vraag of ze er gebruik van wilen make.

[Reduceren van het bedrijfsgeluid]

1) Schakel de netspanning van de airconditioner uit voordat u met de instelling begint.
2) Zet de "5" van SW1 op de besturing van de buitenunit op ON (aan) om deze functie möglich te make.
3) Schakel de netspanning van de airconditioner wee in.

Verminder het bedrijfsgeluid

4-5. DE AMPERAGEGRENS VERANDEREN

• Omschrijving van de functie:

Met deze functie=kunt u de stroomsterkte veranderen die door de buitenunit gaat.

Opmerking:

Gebruik deze functie alleen als de hoeveelheid stroom de toegestane waarde overschrijdt.

[Verander de ampereagegrens als volgt]

1) Schakel de netspanning waarop de airconditioner is aangesloten uit voordat u gaat instellen.
2) Verander de instelling volgens de tabel hieronder.
3) Schakel de netspanning voor de airconditioner wee in.

SW2	MXZ-2E53VAHZ
ON 1 2 3 4 5 6	13,6 A
ON 1 2 3 4 5 6	18,4 A

4-6.PROEFDRAAIEN

• U moet de binnenunits allemaal apart latent proefdraien. Zie de installmentehandleiding van de binnenunit en controllerer of alle units goed functioneren.
• Als u alle units tegelijkkortijd laut proefdraaien, kannen slechte of verkeerde verbindingen van de koelleidingen en de binnen-/buitenunitverbindingen nicht worden opgespoord. Laat de units waar eén voor eén proefdraaien.

Over de beveiliging van het herstartmechanisme

Als de compressor stoot zal de beveiliging van het herstartmechanisme ervoor zorgen dat de compressor drie minuten lang nicht ingeschakeld kan worden, ter bescherming van de airconditioning.

Correctiefunctie voor bedrading en leidingwerk

Deze unit hert en cectieufctie vor bedrading en leidingwer die een combinatie van bedrading en ledingen kan corigeren. Indien er wellicht ergens sprake is van onjuiste combinatie van bedrading en leidingwerk en dit lastig na te gaan is, gebruik dan deze functie om de combinatie te detecteren et te corigeren volgens de onderstaande procedure.

Zorg ervoor dat eerst aan de volgende voorwaarden is voldaan:

• De unit worden voorzien van stroom.
• De stopkleppen�n open.

Opmerking:

Tijdens het detecteren worden de werkung van de binnenunit gestuurd door de buitenunit. Tijdens het detecteren stopt de werkung van de binnenunit automatisch. Dit is geen storing.

Procedure

Houd de correctieschakelaar voor bedrading en leidingwerk (SW871) na het inschaken van de voeding 1 minuut of longer ingedrukt.

• De correctie is na 10 tot 20 minuten voltood. Wanneer de correctie voltood is, worden het resultaat aangegeven door LED's. Zie voor nadere bijzonderheden de tabel hiernaast.
• Wilt u deze functie tussentijds stoppen, druk dan nogmaals op de correctieschakelaar voor bedrading en leidingwerk (SW871).
• Als de correctie voltood worden zonder fouten, druk dan nicht nogmaals op de correctieschakelaar voor bedrading en leidingwerk (SW871).

Als het resultaat "Niet voltood" is, druk dan nogmaals op de correctieschakelaar voor bedrading en leidingwerk (SW871) om deze functie te.beeindigen. Ga verrolgens de combinations van bedrading en leidingen op de conventionele manier na door de binnenunits een voor een te gebruiken.

• Het geheel worden uitgevoerd met ingeschakelde stroom. Raak niets anders aan dan de schakelaar, ook de printplaat Niet. Dit kan een elektrische schok of verbranding veoorzaken door spanningvoerende of hete onderdelen bij de schakelaar. Door het aanraken van werkende onderdelen kan de printplaat beschadigen.

• Voorkom schade aan de printplaat van de elektronische besturing door staatische elektricitieit weg te nemen voordat u deze functie inschakelt.

• Deze functie werkkt nicht wanneer de buitentemparatuur 0^ of lager is.

LED-indications tijdens detectie:

LED1 (Rood)	LED2 (Geel)	LED3 (Groen)
Brandt	Brandt	Eén keer

Resultaten van correctiefunctie voor bedrading en leiding-werk

LED1 (Rood)	LED2 (Geel)	LED3 (Groen)	Resultaat
Brandt	Uit	Brandt	Voltooid (probleem gecorrigeerd of normaal)
Eén keer	Eén keer	Eén keer	Niet voltooid (Detectie mistrukt)
Overige indications			Zie “VEILIGHEIDSMAAT- REGELEN WANNEER LED KNIPPERT” aller het onderhoudspaneel.

Leg de gebruiker met de BEDIERINGSINSTRUCTIES uit hoe de airconditioner werk (gebruik van de afstandsbediening, verwijderen van de luchtfilters, verwijderen ofplaaten van de afstandsbediening in de houder, reinigen, voorzorgsmaatregelen tijdens bediening, enz.).
- Raad de gebruiker aan om de BEDIERINGSINSTRUCTIES zorgvuldig door te lezen.

5. LEEGPOMPEN

Bij verplaaten of verwijderen van de airconditioner dient het system volgens de onderstaande procedure te worden leeggepompt, zdat geen koelmiddel in de atmosefer terecht kan komen.

1) Schakel de stroomonderbreker UIT.
2) Sluit het meterverdeelstuk aan op de onderhoudsopening van de afsluitkraan in de gasleiding aan de buitenunit.
3) Draai de aflsuitkraan in de vloeistofleiding aan de buitenunit volledig dicht.
4) Schakel de stroomonderbreker in.
5) Schakel de noodwerking voor KOELEN op alle binnenunits in.
6) Als op de manometer een druk van 0 - 0.05 MPa [Meter] (ongeveer 0 - 0.5kgf / cm^2 ) worden weergegeven, sluit dan de afsluitkaan in de gasleiding aan de buitenunit volledig en schakel deoodwerking uit. (Raadpleeg de installmenthandleiding van de binnenunit voor informatie over het uitschakenen van de moodwerking.)

As er te veel koelmiddel aan het systeem toegevoegd is, kan de druk mogetijk niet tot 0 - 0,05 MPa calen [Meter] (ongeveer 0 - 0,5 kgf/cm²) of treedt de beveiligingsfunctie in werkig vanwege de toegenomen druk in het hagedruk-koelmiddelcircuit. Als dit gebeurt, gebruik dan een koelmiddelopvangbak om al het koelmiddel uit het systeem op te vangen. Vul verwolgens na het verplaatsen van de binnen- en buitenunits de correcte hoeveelheid koelmiddel in het systeem bij.

7) Schakel de stroomonderbrekeruit. Verwijder de manometer en de koelleidingen.

WAARSCHUWING

Als u het koelmiddel uit het apparaat pompit, schakel de compressor dan uit voordat u de koelmiddelleidingen loskoppelt.

De compressor kan barsten en letsel veroorzaken als andere stoffen, zoals lucht, de leidingen binnendringen.
