BRUKSANVISNING MXZ-5E102VA MITSUBISHI

Översättning frän originalet

Installationsanvisning

• Denna installationsanvisning beskriver endast installation av utomhusenheten. Se den separata installationsanvisningen for inomhusenheten.

Orijinalin cevirisi

Kurulum Kilavuzu

Det kan forarsage tilskadekomst.

Phillips skruvmejsel Flansverktyg for R410A
Vattenpass Manometer med forgrenings
Mätsticka rör für R410A
Kniv ell sax Vakuumpump for R410A
Momentnyckel
Skiftnyckel (eller blocknyckel)
4 mm sexkantnyckel

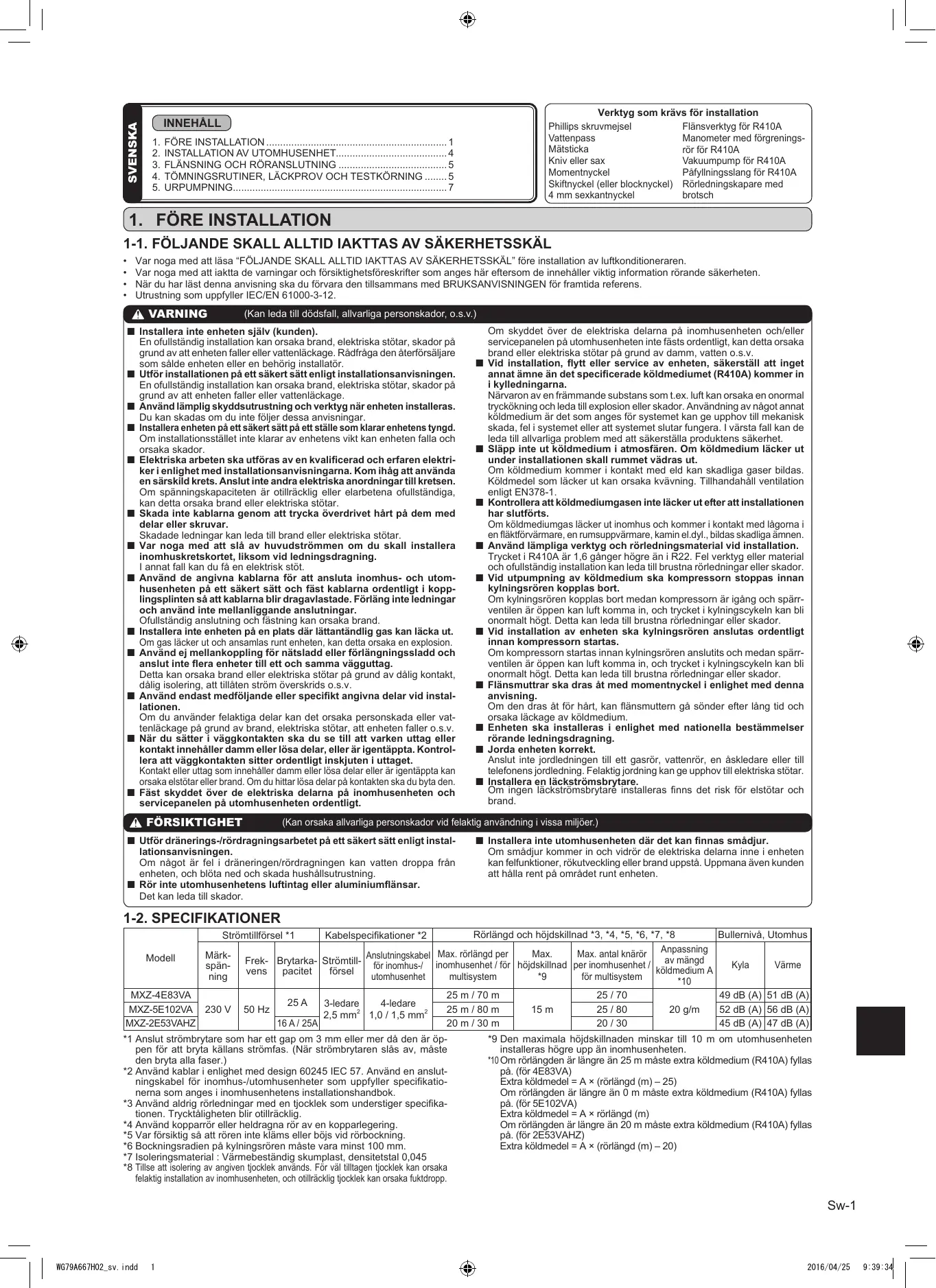

FORE INSTALLATION

1-1. FÖLJANDE SKALL ALLTID IAKTTAS AV SÄKERHETSSKÄL

Var noga med att lasa "FOLJANDE SKALL ALLTID IAKTTAS AV SAKERHETSSKÄL" fore installation av luftkconditioneraren.
Var noga med att iakta de varningar och forsiktighetsfreskrifter som anges har eftersom de innehaller viktig information rorande sakerheten.
När du har LASTenna anvisning skadu forvara den tillsammans med BRUKSANVISNINGEN for framtida referens.
- Utrustning som uppyller IEC/EN 61000-3-12.

WARNING (Kan leda till dödsfall, allvarliga personskador, o.s.v.)

Installera inte enchieten själv (kunden).
En ofullständig installation kan orsaka brand, elektriska stötar, skador på grund av att encheten faller eller vattenlackge. Rädfraga den äterförsäljare som salde encheten eller en behörig installerator.
- Utfor installationen på att säkertätt enligt installationsanvisningen. En ofullständig installation kan ansora brand, elektriska stötar, skador på grund av att entenheden falter eller vattenlåckage.
Använd lamplig skyddsutrustning och verktyg nar encheten installereras. Du kan skadas om du inte foljer dessa anvisningar.
■ Installera enheten päät säkert sätt päät ställe som klarar enhetens tyngd. Om installationsstället inte klarar av enhetens vikt kan enheten falla och orsaka skador.
■ Elektriska arbeten ska utforas av en kvalificerad och erfaren elektriker i enlighet med installationsanvisingarna. Kom ihag att anvandaen särskild krets. Anslut inte andere elektriska anordningar till kretsen. Om spanningskapaciteten ar otillracklig erlarbetena ofullstandiga, kan detta orsaka brand erle elektriska stotar.
Skada inte kablarna genom att trycka overdrivet hart på dem med delar eller skruvar.

Skadade ledninger kan leda till brand eller elektriska stötar.

■ Var noga med att slä av huvudströmmen om du skall installerera inomhuskretskortet, liksom vid ledningsdragning. I annat fall kan du fä en elektrisk stöt.
■ Använd de angivna kablarna for att ansluta inomhus- och utomhusenheten på att säkert sätt och fasp kablarna ordentligt i koppingsplinten sa att kablarna blir dragavlastade. Förlang inte ledninger och använd inte mellanliggende anslutnaring.

Ofullstandig anslutning och faspning kan ortsaka brand.

■ Installera ine enchoten a en plats dar lattantandlg gas kan lcka ut. Om gas lacker ut och ansamlas runt enchoten, kan detta orsaka en explosion.
Använd ej mellankoppling für natsladd eller forlängningssladd och anslut inte flera enheter till att och sama vagguttag.

Detta kan orsaka brand eller elektriska stötar på grund av dalg kontakt, dalg isolering, att tillåten ström överskrids o.s.v.

Anvand endast medfoljande aller specifikt angivna delar vid installationen.
Om du anvander felaktiga delar kan det ortsaka personkada aller vattenlackage på grund av brand, elektriska stotar, att enthenen falter o.s.v.
När du sätter i vaggkontakten sku da se till att varken uttag erll kontakt innehälter damm ellösla delar, ell er ügentäppta. Kontrollera att vaggkontakten sitter ordentlich inskjuten i uttaget.
Kontelt oder uttag som innehaller damm erlor sloa delar er arigentapka tan orsaka elstotar erlor brand. Om du hittar sloa delar相关政策k da du byta den.
Fäst skyddet over de elektriska delarna på inomhusenheten och servicepanelen på utomhusenheten ordentlich.

(Kan orsaka allvarlga persorskador vid felaktig anvandning i vissa miljoer.)

Utför dränerings-/rördragningsarbetet på att säkert satt enligt installationsanvisingen.

Om nagot ár fel i dräneringen/rördragningen kan vatten droppa fran enheten, och blöta ned och skada hushállsutrusting.

Ror inte utomhusenhetens luftintag aller aluminiumflansar.

Det kan leda till skador.

■ Installera inte utomhusenheten där det kan finnas smadjur.

Om smadjur kommt in och vidrōr de elektriska delarna innate i eheten kan felfunktioner, rokutveckling eller brand uppstä. Uppmana även kunden att hälla rent på omrädet runden eheten.

1-2. SPECIFICATIONER

Model	Ström tillförsel *1			Kabelspecifikationer *2		Rörlängd och hõjdskillnad *3, *4, *5, *6, *7, *8			Bullernivå, Utomhus
	Märkspänning	Frek-vens	Brytarka-pacitet	Ström tillförsel	Anslutningskabel für inomhus/-utomhusenhet	Max. rörlängd per inomhusenhet / För multisystem	Max. hõjdskillnad *9	Max. antal knäörper inomhusenhet / För multisystem	Anpassning av mängd kõldmedium A *10	Kyla	Värme
MXZ-4E83VA	230 V	50 Hz	25 A	3-ledare 2,5 mm²	4-ledare 1,0 / 1,5 mm²	25 m / 70 m	15 m	25 / 70	20 g/m	49 dB (A)	51 dB (A)
MXZ-5E102VA						25 m / 80 m		25 / 80		52 dB (A)	56 dB (A)
MXZ-2E53VAHZ			16 A / 25A			20 m / 30 m		20 / 30		45 dB (A)	47 dB (A)

1 Anslut strombrytare som har att gap om 3 mm aller mer dā den ār öppen for att bryta källans stromfas. (När strombrytaren sls av, maste den bryta alla faser.)
2 Använd kablar i enighet med design 60245 IEC 57. Använd en anslutningskabel for inomhus-/utomhusenheter som uppyller spekifikationema som anges i inomhusenhets installationshandbok.
3 Använd aldrig rörledningar med en tjocklek som understiger speziifikationen. Trycktåligheten blir otilracklig.
4 Använd kopparrör eller heldragna rör av en kopparlegering
5 Var försiktig sä att rören inte kläms eller böjs vid rörbockning.
6 Bockningsradien på kylningsrören@måstevara minst 100 mm.
7 Isoleringsmaterial : Värmebeständig skumplast, densitetstal 0,045
8 Tillse att isolering av angiven tjocklek används. För väl tilltagen tjocklek kan orsaka felaktig installation av inomhusenheten, och ötillräcklig tjocklek kan orsaka fuktdropp.

9 Den maximala hójdskillnaden minskar till 10 m om utomhusenheten installeras högre upp an inomhusenheten.

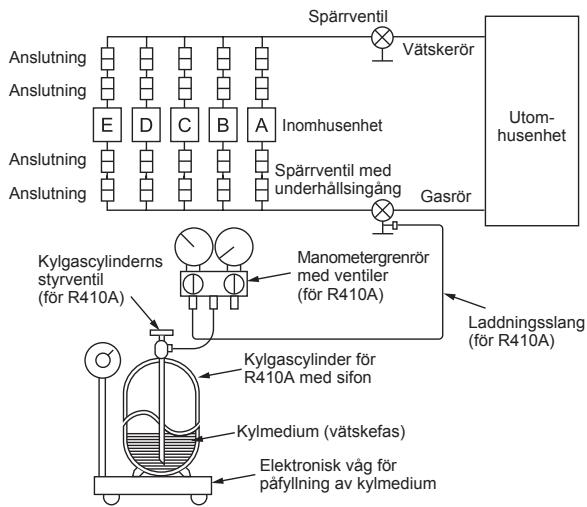

10 Om rörlängden ar体系建设 25 mmatico extra koldmedium (R410A) fyllas pa. (for 4E83VA)
Extra koldmedel = A × (rrolangd (m)-25
Om rølångden ar langre an 0 m mestre extra koldmedium (R410A) fyllas pa. (for 5E102VA)
Extra koldmedel = A × rorlangd (m)
Om rörlängden ar langre an 20 m Majesty extra koldmedium (R410A) fyllas pa. (for 2E53VAHZ)
Extra koldmedel = A × (rrolangd (m)-20)

1-3. VÄLJA KOPPLINGAR MED EN ANNAN DIAMETER

Om anslutningsrorets diameter inte motsvarar portstorleken pa utomhusenheten ske du valja kopplingar med en annan diameter genom att folja tabellen nedan.

(Enhet: mm (tum))

Utomhusenhetens portstorlek				Kopplingar med annan diameter(utomhusenhetens portstorlek → anslutningsrörets diameter)
MXZ-2E53VAHZ	MXZ-4E83VA	MXZ-5E102VA	Vätska / Gas	6,35 (1/4) → 9,52 (3/8) : PAC-493PI9,52 (3/8) → 12,7 (1/2) : MAC-A454JP9,52 (3/8) → 15,88 (5/8) : PAC-SG76RJ12,7 (1/2) → 9,52 (3/8) : MAC-A455JP12,7 (1/2) → 15,88 (5/8) : MAC-A456JP
-	A ENHET		6,35 (1/4) / 12,7 (1/2)
A - B ENHET	B - D ENHET	B - E ENHET	6,35 (1/4) / 9,52 (3/8)	Information om diametem på inomhusenhetens anslutningsör finns i inom-husenhetens bruksanvising.

1-4. VAL AV PLATS FÖR INSTALLATIONEN

• Där den inte utsätts for kraftig vind.
• Där luftflödet ar tillräckligt och fritt frän damm.
• Där regn och direkt solljus kan undvikas sä mycket som möjligt.
• Där grannarna inte stör av driftslud eller varm luft.
• Där det finns en stabil vagg eller att stabilt stöd som forhindrar Förstärkning av driftslud och vibrationer.
• Där det inte finns nägon risk För att brännbara gaser lacker ut.
• Kom ihåg att fästa enhetens ben när encheten installereras.
• Minst 3m fran TV- och radioantenner. Luftkonditioneraren kan vid drift stora radio-eller TV-mottagningen i omraden med dalgima mottagningsforhallanden. En signalforstarkare kan komma att behovas for den utrustning som stors.
• Installera encheten horisontellt.
• Installera den på en plats som ej utsats for sno. I områden dar det forekommert snöfall, satt upp en markis, en sockel och/eller nagra baffelbrador.

Obs:

Det rekommenderas att man gör en röledningsogla nara utomhusenheten for att minimera vibrationerna franenna.

Obs:

När luftkonditioneraren används vid lög utomhustemperatur, se till att följa anvisingarna nedan.

• Installera aldrig utomhusenheten på en plats)darr dess luftintags-/luftutslappssida kan utsattas direkt for vind.
• För att forhindra att den utsätts for vind, installerera utomhusenheten med luftintagssidan mot väggen.
• För att forhindra att den utsäts for vind rekommenderas att en bafelbräda installereras på utomhusenhetens luftutsläppssida.

Undvik att installera Luftkonditioneraren på följande platser,)där det finns risk att det uppstår problem.

• Där brandfarliga gaser kan läcka ut.
• Pâ platser med mycket maskinolja
• Där olja kan stänka eller oligj rök finns i luften (t.ex. i kök eller fabri- ker, där plastens egenskaper kan forändras eller skadas).
  Saltbemängda omgivningar som t.ex. havsstrander.
• Där sulfidgas bildas, som t.ex. vid heta källor, avlopp, spillvatten.
• Där det finns högfrekvensutrustning eller trådlös utrustning.
• Där det finns höga emissionsnivær av VOC:er, inklusive ftalatsammansättingar, formaldehyde osv., som kan orsaka kemisk sprick-bildning.

FRITT UTRYMME SOM KRÄVS RUNT UTOMHUSENHETEN

1. Hinder ovanfor

Om det inte finns nagra hinder framfor och pa sidorna om enheten kan den installereras om utrymmet som aanges pa bilden finns ovenforn ehenten.

3. Hinder framfor encheten enbart (utblasning)

Om det finns hinder framfor encheten s om visas pa bilden maste utrymmena ovenfar, bakom och pa sidorna om encheten finnas.

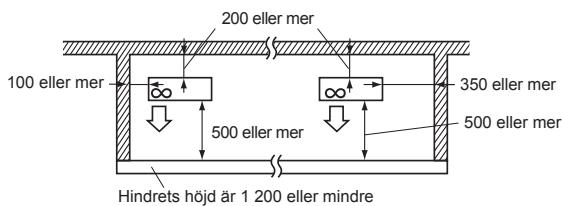

5. Hinder framfor, bakom och på sidorna

• Se till att det finns tillräckligt med utrémme sā som visas nedan nār enheten installereras pā en plats som omges av väggar, t.ex. en veranda.

Annars kan luftkonditioneringens kapacitet och stromforbrukning forsamras.

• Montera en utloppsledare och kontrollera att det finns tillrackligt med utrymme på baksidan av encheten om luftflodet ar otillrackligt eller det finns risk for korta cykler.
• När två eller flera enheter installereras skä de inte monteras framfor eller bakom varandra.

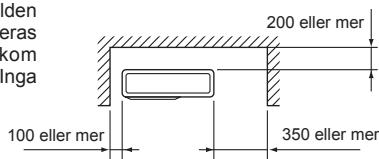

2. Framsidan (blåsaren) öppen

Så长远e utrymmet på bilden finns kan enheten installereras om det finns hinder bakom och på sidorna om den. (Inga hinter ovanfor enheten)

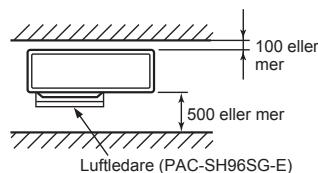

4. Hinder framfor och bakom

Enheten kan anvandas med en utomhusulfledare (tillval, PAC-SH96SG-E) monterad (om bādā sidorna och ovensidan ār fria frän hinder).

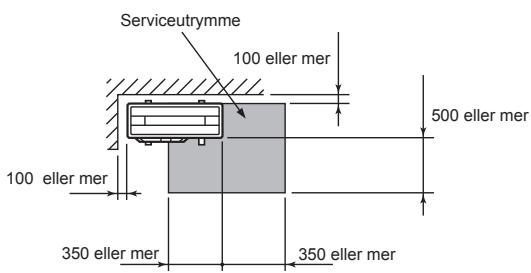

6. Serviceutrhythmme

Tillhandahäll det utrémme som visas på bilden für service och underhäll.

(Enhet: mm)

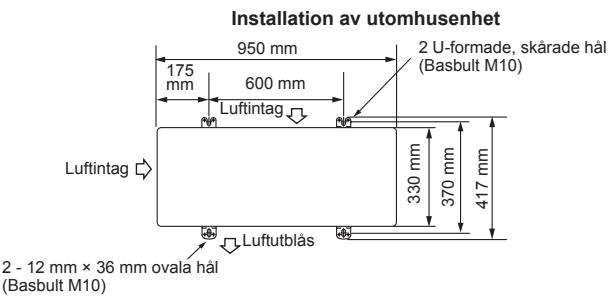

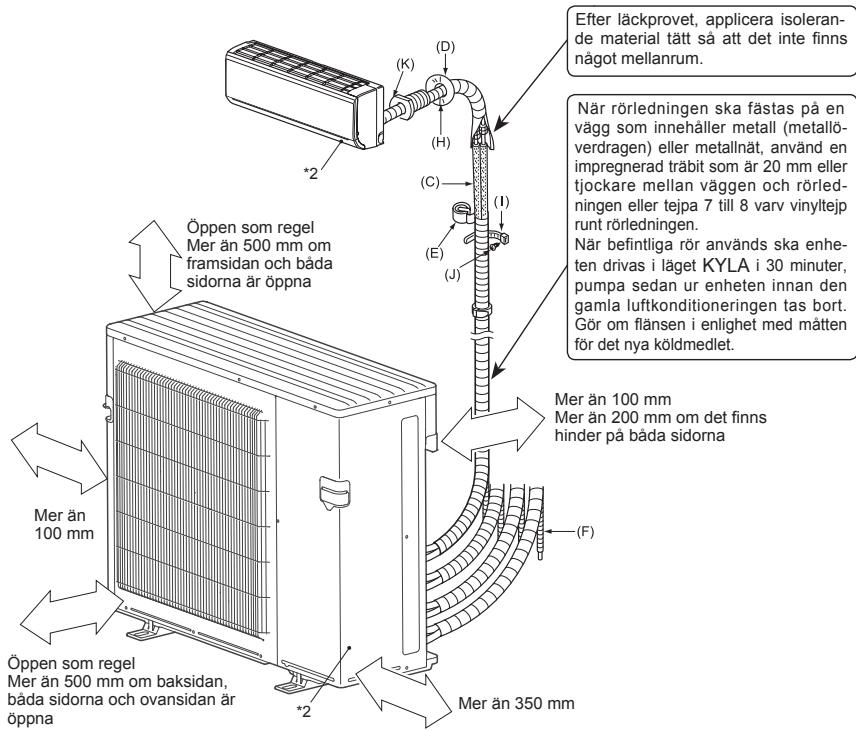

1-5. INSTALLATIONSDIAGRAM

*2 År och manad für tillverkningen anges på namnpläten med specificationer.

Enheterma ske installeras av en behörig installerör i entigkeit med lokala föreskrifter.

TILLBEHOR (Endast MXZ-4E83/5E102VA)

Kontrollera foljande delar innan de installeras:

(1)	Dräneringsanslutning	1
(2)	Dräneringsplugg	5

*1 Fäst inom- och utomushenetens anslutningskabel (B) fästnattlen (A) minst 1 m bort frän kablar für tv-antenner.

"Ant." for (B) till (K) i tabellen oven ar det antal som anvands per inomhusenhet.

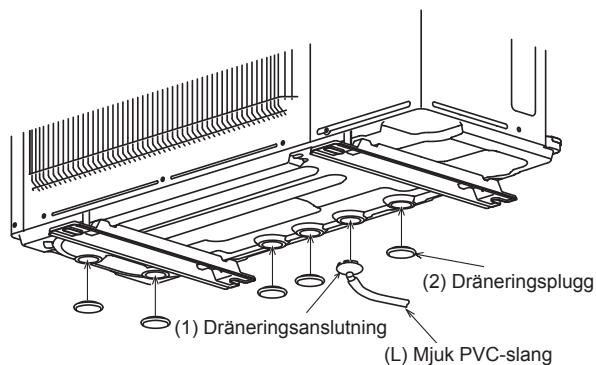

1-6. DRÄNERINGSRÖR FÜR UTOMHUSENHET (Endast MXZ-4E83/5E102VA)

1) Dra enbart draineringsr ornar draineringen sker fran en plats.
2) Montera dräneringsörinnan röransluttingar gös für inomhus- och utomhusenheter.
3) Koppla draineringsanslutningen till ett av draineringshalen.

Fäst draineringsanslutningen på fondamentet draineringshal med hjälp av hakarna.

4) Anslut den mjuka PVC-slangen I.D.15 mm sä som visas på bilden.
5) Se till att draineringsroret lutar nedat sa att vattnet kan rimna ut obehindrat.
6) Limma draineringspluggarna i syfte att forsluta alla hal som inte behövs (forbered på faltet).

Obs:

Var noga med limmet (forbered på faltet) aftersom det fungerar som tätning och forhindrar vattenlackage.

Använd fästmedlet für gummit och metallen.

Obs:

Utomhusenheten har flera hal langst ned som underlattar draneringen.

Draineringsanslutningen används für stängning av überflödiga hal och centralisierung av dränering;när draineringsröret används på installationsplatsen.

Använd inte draineringsanslutningen i kalla områden. Draineringsröret kan frysa till.

2. INSTALLATION AV UTOMHUSENHET

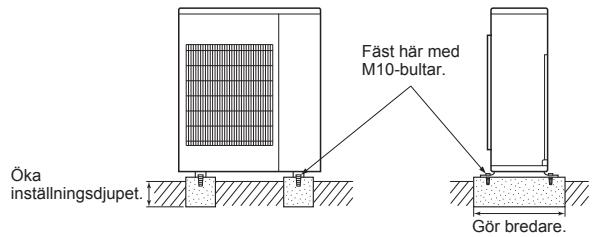

2-1. MONTERA ENHETEN

• Kom ihåg att fästa entehens ben med bultarna nar den monteras.
• Se till att encheten monteras ordentigt sa att den inte trillar ned i handelse av en jordbavning eller kraftiga vindstotar.
  Se bildentillhogerangäendebetongfundament.
• Använd inte draineringsanslutningen och draineringskaporna i kalla områden.
  Dräneringen kan frysa och góra sa att fläkten stannar.
• Ta bort tejpen på panelen när du öppnar Förpackningen. (Ta INTE bort ETIKETTERNA på panelen.)

(Enhet: mm)

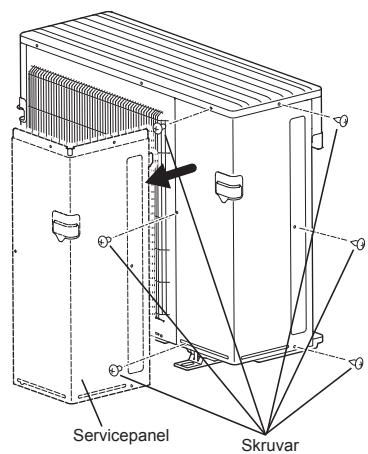

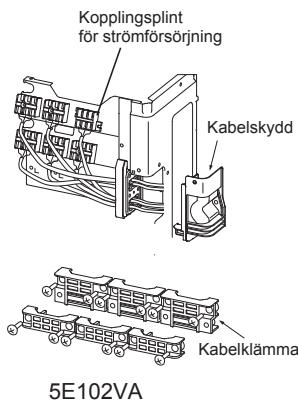

2-2. ANSLUTA UTOMHUSENHETENS LEDNINGAR

1) Ta bort servicepanelen och kabelskyddet.
2) För inom- och utomhusenhetens anslutningskabel (B) och natsladden (A) genom kabelklämmorna. Lossa kopplingsskruven och anslut anslutningskabeln (B) for inom- och utomhusenheden frän inomhusenheten på kopingsplinten på rätt satt. Se till att sladdarna inte ansluts på felaktigt satt. Fåst kabel i kopingsplinten ordentlich sa att ingen del av kärnan visas och ingen yttre kraft overförs till den anslutande delen på kopingsplinten.
3) Dra at kopplingssskruvarna ordentlich sa att de inte lossnar. Efter atdragningen, dra latt i kablarna fort kontrollera att de inte ror sig.
4) Utför 2) och 3) für varje inomhusenhet.
5) Anslut natsladden (A).
6) Fäst inom- och utomhusenhetens anslutningskabel (B) och natsladden (A) med kabelklammorna. Se till att dra kablar erer sladdar på ett satt som inte deformarer servicepanelen. Annars kan regnvatten tränga in i utomhusenheten.
7) Stäng servicepanelen och kabelskyddet ordentlich. Kontrolera att 3-2. RÖRANSLUTNING har slUTFörts.

• Se till att kabeln och sladden fästs med kabelklammorna nr anslut-ningarna mellan natsladden (A) och inom- och utomhusenhetens ansluttningskabel (B) ar klara.

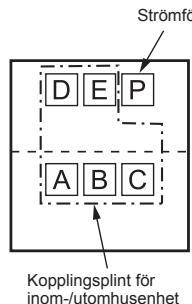

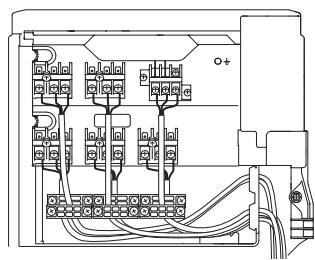

Anslutningsfoljd

• Anslut kopplingsplinten i följande ordning.

MXZ-5E102VA	A→B→C→D→E→P
MXZ-4E83VA	A→B→C→D→P
MXZ-2E53VAHZ	A→B→P

(B)

• Kom ihag att fasta skruvarna i motsvarande uttag nár sladdar och/eller kablar ansluts till kopplingsplinten.
  Gör jordledningen lite langre an de övriga. (Merän 35 mm)
  Gör anslutningskapablarna extra länge für framtida unterhalb.

3. FLÄNSNING OCH RÖRANSLUTNING

1) Skär av kopparledningen med en rörledningskapare. (Bild 1, 2)
2) Ta bort allt skagg frän de avskurna delarna. (Bild 3)
- Rikta kopparröret nedat narr skagg avlågsnas for att Förhindra att skagg trilar ned i röret.
3) Avlagsna flansmuttrarna fran inomhus- och utomhusenheterma och satt dem pa ledninger naru dar har tagit bort skagget. (Det gär inte att satta pa dem after upplfnsningsarbeitet.)
4) Uppflänsningsarbete (Bild 4, 5). Håll fast kopparröret i den dimension som visas i tabellen. Välj A mm frän tabellen enligt verktyget du använder.
5) Kontroll
Jämfor upplänsningen med Bild 6.
- Om uppflansingen tycks vara felaktig, skär av den flansade delen och utfor uppflansingen ingen.

Rördiameter (mm)	Mutter (mm)	A (mm)			Ätdragningsmoment
		Kopplingsverktyg ffor R410A	Kopplingsverktyg ffor R22	Vingmutterverktyg R22	N·m	kgf·cm
Ø6,35 (1/4")	17	0 - 0,5	1,0 - 1,5	1,5 - 2,0	13,7 - 17,7	140 - 180
Ø9,52 (3/8")	22				34,3 - 41,2	350 - 420
Ø12,7 (1/2")	26			2,0 - 2,5	49,0 - 56,4	500 - 575
Ø15,88 (5/8")	29				73,5 - 78,4	750 - 800

3-2. RÖRANSLUTNING

1) Sryk på att sunt lager kylmedelsolja (G) på de flansadealandarna av roren och rotranslutnaminga på utomhusenheten. Sryk inte på kylolja på skruvgangorna. För högt atdragningsmoment gört at skruven skadas.
2) Rikta in mitten på röret med röransluttingama på utomhusenheten och dra at flansmuttern for hand 3 till 4 varv.
3) Dra át flänsmattern med en momentnyckel,enligt vad som anges i tabellen.

• Flansmuttern kan skadas vilket gör att kylmedel lacker om muttern dras at För mycket.
• Kom ihag att linda isolering runt röledningarma. Direktkontakt med bara rör kan leda till brann- eller koldskador.

3-3.ISOLERING OCH TEJPNING

1) Tack over anslutningar med rorskydd.
2) Pá utomhussidan skall alla rör isoleras inklusive ventiler.
3) Använd rortep (E) och lagg på tejp fran ingången på utomhusenheten.

• Sluta tejpa vidänden på röntejp (E) (med limdel kvar).
• Om rōre maste dras ovanfor innertaket, i garderob ell erandra platser darr temperaturen och fuktigheten āhög, sku du linda extra isolering som finns tillganglig i handeln runt rōre for att forhindra kondensation.

Kopparrö Bild 1	Bra 90° Sned Ojämn Skagg Bild 2
Skägg Kopparrö Reservbrotsch Rörl- ningskapare Bild 3	Flänsverktyg Kopplingstyp Vingmuttertype Bild 4
Matris Fläsmutter Kopparrö Bild 5	Jämn hela vögden runt Insidan ar blank utan repor. Samma langd runt om Bild 6

VARNING

Vid installation avenheten skakyningsroren anslutas ordentigtinnocompressornstartas.

A FÖRSIKTIGHET

Om det finns portar som inte anvandska du kontrollera att deras mutrar ar ordentligt atdragna.

4. TÖMNINGSRUTINER, LÄCKPROV OCH TESTKÖRNING

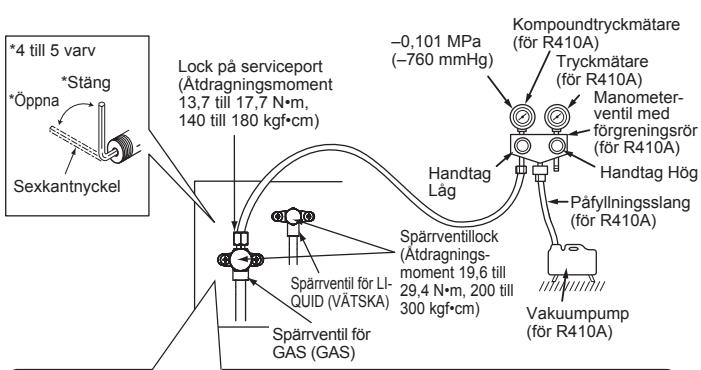

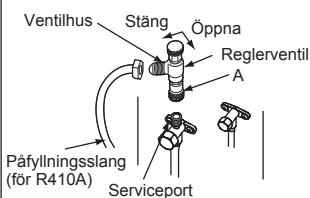

4-1. TÖMNINGSRUTINER OCH LÄCKPROV

1) Ta bort locket på serviceporten på spärrventilisidan av utomhusenhetens gasrör. (Spärrventilerna ar是用来防止气缸的渗油，而这种气缸的渗油是用于防止气缸的渗油。
2) Anslut ingasmanometerventilen och vakuumpumpen till spärrventilens serviceport på utomhusenhetens gasrössida.
3) Kör vakuumpumpen. (Vakuumisera i mer ön 15 minut.)
4) Kontrollera vakuum med ingasmanometerventilen, stang sedan ingasmanometerventilen och stoppa vakuumpumpen.
5) Lämna det som det ar under en erler två minuter. Se till att pilen på förgrensgröres manometerventil stär kvar i sama läge. Kontrolera att tryckmätaren visar -0,101 MPa [Mätare] (-760 mmHg).
6) Avlagsna snabbt ingasmanometerventilen frän serviceporten på spärventilen.
7) Oppna alla sparrventiler pa gasrret och vatskerret helt. Om du kor apparaten utan att oppna dem helt sanker det prestandan och orsakar problem.
8) Se 1-2. ochyll på foreskriven koldmediemangd vid behov. Fyll på flytande koldmedium langsamt. Annars kan koldmedieblandningen i systemet forandras och paverka luftkonditionerarens prestanta.
9) Dra àt locket på serviceporten fãr att äterställa grundstatus. 10)Lackprov

Forsiktighetsatgärder vid
använding av reglerventilen

Vid anslutning av reglerventilen till serviceporten kan ventilinsatsen deformeras erller lossna om for hegt tryck ansatts.Detta kan orsaka gaslackage.

Vid anslutning av reglerventilen till serviceporten, se till att ventilinsatsen ar i stangt lage och dra sedan at del A. Dra inte at del A aller vrid inte ventilhuset när ventilinsatsen ar i oppet lage.

4-2. GASLADDNING

Ladda enhet.

1) Anslut gascylindern till underhällsingangen på spärrventilen.
2) Avlufta roret (eller slangen) fran kylgascylindern.
3) Fyll på speficerad mängd kylmedel medan luftkonditioneringsapparaten kör s i kylfunktion.

Observera:

När kylmedel tillsätts skaspecificerade mängd tillsättas for varje kylnigscykel.

FÖRSIKTIGHET:

Anvand flytande kylmedel nar kylmedel fylls pa i kylsystemet. Om kylmedel i gasform fylls pa kan sammansättningen for kylmedlet i systemet andras vilket kan paverka luftkonditioneringens normala Funktion. Se aven till att fylla pa kold-medium langsamt, i annat fall kan kompressorn lasas.

Värm cylindern i varmt vatten (under 40^ ) när det ar kallt for att bibehalla ett högt tryck i cylindern. Värm den dock aldrig under öppen laga erer med ánga.

Modell	Inomhusenhet
MXZ-5E102VA	A - E
MXZ-4E83VA	A - D
MXZ-2E53VAHZ	A - B

4-3. LÄSNING AV LUFTKONDITIONERARENS DRIFTLÄGE (COOL, DRY, HEAT)

• Beskrivning av Funktionen:
  Med den har Funktionen kan driflaget sparras i laget COOL (KYLA)/DRY (TORKA) eller HEAT (VÄRME) sa att luftkonditioneringen bara fungerar i det laget.
• Installlingen mäste änderas für att aktivera Funktionen. Förklara denna function für kunden och fräga dem om de önskar att begagna sig av den.

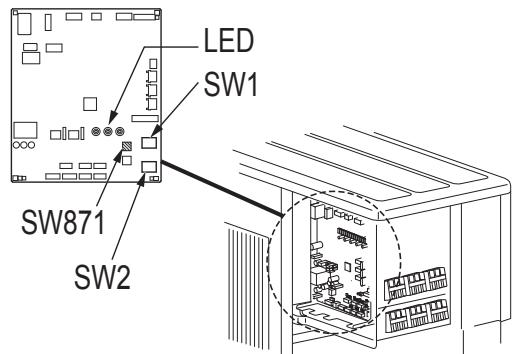

[Hur lásning av driflåge sca utforas]

1) Sakerställ att luftkonditionerarens huvudström ar franslagen innaninstallen gös.
2) Aktivera Funktionen genom att ställa in "3" på SW1 på utomhusenhetens styr-kort på ON (PA).
3) Ställ in "d" pa SW1 pa utomhusenhetens styrkort pa OFF (AV) om du vill spàrra driften i laget COOL/DRY (KYLA/TORKA). Ställ in bygeln pa ON (PA) om du vill spàrra driften i laget HEAT (VARME).
4) Satt pa huvudstrommen till luftkonditioneraren.

COOL (kyla)/ DRY (torka)

HEAT (värme)

4-4. SÄNKNING AV UTOMHUSENHETENS LJUD VID DRIFT

• Beskrivning av Funktionen:
  Med den här Funktionen kan driftljudet frän utomhusenheten sankas genom att belastningen minskas, tex. pa natten i laget COOL (KYLA). Observera dock att nedkylnings- och uppvärnningskapaciteten kan sankas när funktionen ar aktiverad.
• Installingen mästeändras für att aktivera Funktionen. Förklara denna Funktion für kunden och fraga dem om de önskar att begagna sig av den.

[Att sänka utomhusenhetens driftljud]

1) Sakerställ att luftkonditionerarens huvudström ar franslagen innaninstallen gös.
2) Aktivera Funktionen genom att ställa in "5" på SW1 på utomhusenhetens styr-kort på ON (PA).
3) Sattpahuvudstrommen till luftkonditioneraren.

Sanker driftsludet

4-5.ÄNDRA AMPEREGRÄNS

• Beskrivning av Funktionen:

Med den hare Funktionen kan mangden ström som matas till utomhusenheten andras.

Obs:

Använd bara Funktionen om mängden strom överstiger det tillåtna vardet.

[Ändra amperegränsen]

1) Kontrollera att huvudströmmen till luftkonditioneringen stängts av innan du gör installingen.
2) Gör inställingen genom att hänvisa till tabellen nedan.
3) Sla pa huvudstrommen till luftkonditioneringen.

SW2	MXZ-2E53VAHZ
ON 1 2 3 4 5 6	13,6 A
ON 1 2 3 4 5 6	18,4 A

4-6. TESTKÖRNING

Testkor inomhusenheterma individuell. Se installationsanvisingen som medfoljer inomhusenheten och kontrolera att alla encheter fungerar som de ske.
- Om alla enheter testkörrs samtidigt gär det inte att upptäcka eventuella felaktiga anslutninger i köldmedelsrör och anslutningskaplarna for inom- och utomhusenheterna. Därfor ar det båst att testkörna en ench t taget.

Omomstartskyddet

Skyddsenheten aktiveras när kompressorn stannar - kompressorn körs inte under tre minuter, och detta skyddar luftkonditioneringsenheten.

Enheten har en Funktion som korrigerar eheten for den kombination av ledninger och ror som anvands. Detektera och korrigera lednings- och rorkombinationen genom att folja procedurema nedan om fel kombination av ledninger och ror eventuelt har anvants och det ar svart athkontrollera kombinationen.

Kontrollera följande.

• Ström matas till encheten.
• Sparrventilerna ar öppna.

Obs:

Under detektering, stys inomhusenhtens drift av utomhusenheter. Under detektering stopas inomhusenhetns drift automatiskt. Det ar inte et fe.

Procedure

Tryck på brytaren for rör-/ledningskorrigering (SW871) under 1 minut aller merinnan strommen slas på.

• Korrigeringen tar ca. 10 till 20 minuter. När korrigeringen är klar visas resultatet med LED-indikatorerna. Detaljer finns i tabellen som följ.
• Tryck på brytaren För rör-/ledningskorrigering (SW871)igen om du vill avbryta Funktionen.
• Tryck inte på brytaren for rör-/ledningskorrigrering (SW871) igen om korrigeringen slufförs utan fel.

Tryck på brytaren for rör-ledningskörrigering (SW871) igen och avbryt Funktionen om resultatet ar "Ej slUTF". Kontrollera sedan lednings- och rörkombinationen på vanligt sät genom at driva inomhusenhetera en i taget.

• Funktionen utförs nar strom matas. Ta inte på nagra andra delar an brytaren, det gäller även kretskortet. Det finns heta och stromforande delar runt brytaren som kan ge elektriska stötar eller brännskador. Kretskortet kan skadas om dukommen i kontakt med stromforande delar.

• Eliminera statisk elektricitet innan Funktionen anvands for att firthra skador på det elektroniska kretskortet.

• Funktionen kan inte användas nar utomhustemperaturen År 0^ eller lagre.

LED-indikatorer vid detektering:

LED1 (Röd)	LED2 (Gul)	LED3 (Grün)
Tänd	Tänd	En,gång

LED1 (Röd)	LED2 (Gul)	LED3 (Grön)	Resultat
Tänd	Släckt	Tänd	SlUTFORD (Problem korrigerat aller normalt)
En,gäng	En,gäng	En,gäng	Ej slUTFORD (Detektering misslyckades)
Övriga indicatorer			Se “SÄKERHETSÄTGÄR-DER NÄR LED-LAMPOR-NA BLINKAR” som finns bakom servicepanelen.

4-7. FÖRKLARING TILL KUNDEN

• Använd BRUKSANVISNINGEN och förklara für kunden hur man använder luftkonditioneraren (hur man använder fjärkrontrolten, hur man tar bort luftflitren, hur man tar bort eller sätter dit fjärkrontrollen i fjärkrontrollhällaren, hur man rengör, försiktighetsatgärder vid drift o.s.v.).
• Rekommendera kunden att noggrant lasaigenom BRUKSANVISNINGEN.

5. URPUMPNING

Vid omplacering ell avytrande av luftkonditioneraren sku du folja nedanstaeende anvisninger for att pumpa ur systemet sa att inte koldmedium slaps ut i atmosfaren.

1) Stang av brytaren.
2) Anslut manometerventilen med forgreningsror til sparrventilens serviceport på utomhusenhetens gasrorssida.
3) Stäng sparrventilen helt på utomhusenhetens vatskerörssida.
4) Satt pa brytaren.
5) Starta nödfallsdrift i laget COOL (KYLA) på alla inomhusenheter.
6) Stäng sparrventilen welt på utomushenhetens gasrøssida och avbryt driften;nar tryckmataren visar 0-0,05 MPa [Mäture] (ca 0-0,5 kgf/cm²). (Se installationsanvisningen som medfoljer inomushenheten for instruktioner om att avbryta driften.)

• Om for mycket koldmedium har fylls pa i luftkondereraren kan det hända att trycket inte kan sjunka till 0-0.05 MPa [Mäture] (ca 0-0.5 kgf/cm²), aller att skyddsfunktionen aktiveras pa grund av tryckhöninger i kylkretsen‘s högtrycksdel. Om detta inträffar anvander du en upsamlingsnet for att tappa ur allt kold-medium frän systemet. Fyll sed pa med ratt mangd koldmedium after att inom- och utomhusenheterna har placerats om.

7) Stäng av brytaren. Avlagsna tryckmataren och kylningsroren.

A WARNING

Vid utpumping n av koldmedium ska kompressorn stoppas innan kylningsroren koplas bort. Kompressorn kan spricka och orsaka personskador om en frammande substs, t.ex. luft, trangler in i roren.

TÜRKÇE

ICINDEKILER

1. TESIS ETME ISLEMINDEN ONCE 1
2. DIS UNITENIN TESISATI 4
3. DIS ACMA ISI VE BORU BAGLAMA 5
4. TÉMIŽLEME PROSEDÜRLERİ, SIZINTI TESTI VE TEST ÇALISTIRMASİ.... 5
5. DISARI POMPALAMA 7

Tesis Etme ilemi icin Gerekli Aletler

Yildiz tornavida 4 mm alto koseri anahtar
Sevive R410A icin gecmeli alet
Ölçek
Bicak ya da makas foldu
Tork anahtari
Anahtar (ya da somun anah
(tar) Raybabi borukesici

1. TESIS ETME ISLEMINDEN ONCE

1-1. VERILEN BILGILER GÜVENLIK İçın DİKKATLE GOZDEN GEÇIRILMELİDÜR
