BEDIENUNGSANLEITUNG XDOM PAIR OF SPEAKERS EDOBE
Bedienungsanleitung 20

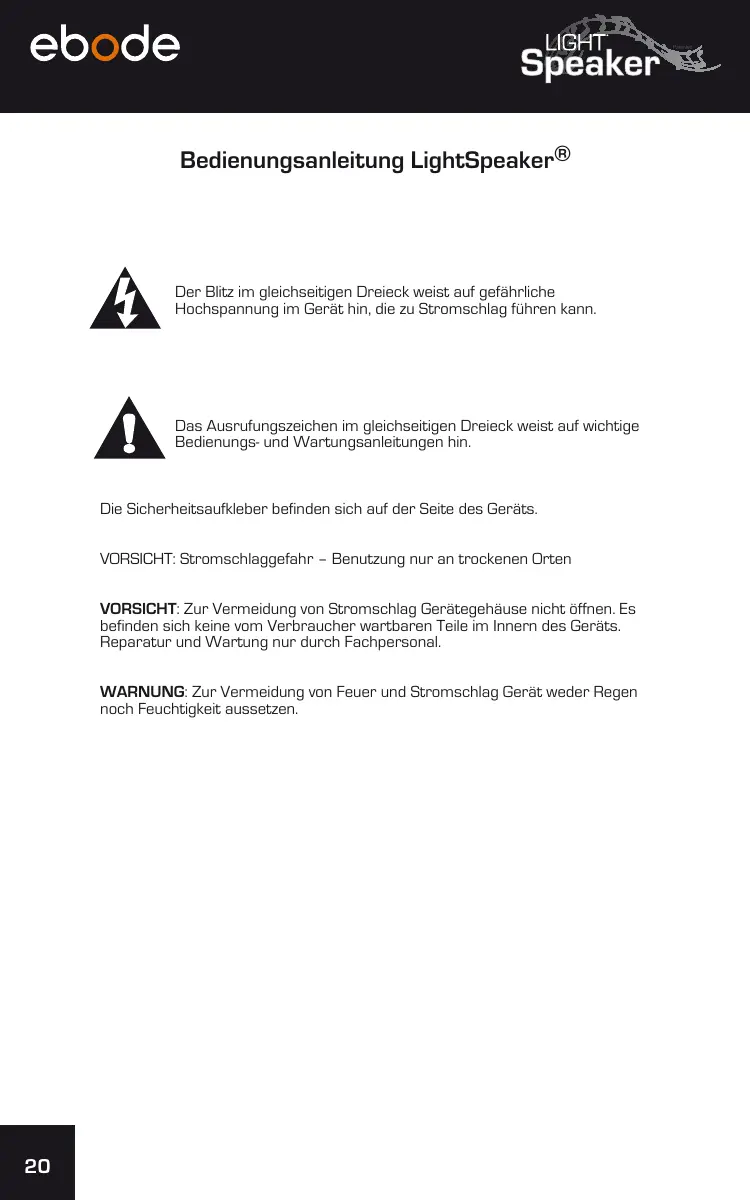

Bedienungsanleitung LightSpeaker®
Der Blitz im gemeinschaftigen Dreieck weist auf gefährliche Hochspannung im Gerät hin, die zu Stromschlag führen kann.
Das Ausrufungszeichen im gemeinsitigen Dreieck weist auf wichtige Bedienungs- und Wartungsanleitungen hin.
Die Sicherheitsaufkleber befinden sich auf der Seite des Geräts.
VORSICHT: Stromschlaggefahr - Benutzung nur an trockenen Orten
VORSICHT: Zur Vermeidung von Stromschlag Gerätegehause nicht öffnen. Es befinden sich keine vom Verbraucher wartbaren Teile im Innern des Geräts. Reparatur und Wartung nur durch Fachpersonal.
WARNING: Zur Vermeidung von Feuer und Stromschlag Gerät weder Regen noch Feuchtigkeit aussetzen.
WICHTIGESICHERHEITSHINWEISE
- Lesen Sie alle Anleitungen. Bewahren Sie die Anleitungen auf. Beachten Sie alle Warnhinweise. Befolgen Sie alle Anleitungen.
- Benutzen Sie das Gerät nicht in der Höhe von Wasser. Setzen Sie das Gerät nicht Spritzwasser oder Tropfwasser aus und stellen Sie keine mit Wasser gefällten Gegenstände [wie Vasen] auf dem Gerät ab.
- Reinigen Sie das Gerät nur mit einem trockenen Tuch.
- Blockieren Sie keine Luftrungsöffnungen. Installieren Sie das Gerät entsprechend den Herstellerangaben.
- Stellen Sie das Gerät nicht in unmittelbarer Höhe von Wärmequellen wie Heizkörpern, Herden oder sonstigen Wärme erzeugenden Geräten [einschließlich Verständern] auf.
- Die Lampenfassung dient dem Trennen des Geräts vom Netz. Die Fassung darf nicht verbaut sein ODER muss während des Betriebs möglich zugänglich sein. Zur vollständigen Trennung der Fassung vom Stromnetz muss das Gerät abgetrennt werden.
- Benutzen Sie nur vom Hersteller spezifizierte Zubehörteile.
- Wenden Sie sich mit Wartungs- und Reparaturarbeiten nur an einen autorisierten Kundendienst. Ziehen Sie stets den Netzstecker und wenden sich an einen autorisierten Kundendienst, wenn das Netzkabel oder der Stecker beschädigt ist, Flüssigkeit oder Fremdkörper in das Gerät eingedrungen sind, das Gerät Regen oder Feuchtigkeit ausgesetzt war, das Gerät nicht wie gewöhnlich Funktioniert, das Gerät fallen gelassen oder beschädigt wurde oder das Gerät Leistungskraft verloren hat.
- Das zusätzliche Gewicht des Geräts kann zur Instabilität einer Leuchte führen.
- Das Gerät ist nicht zur Benutzung mit Notausgangswegweisern oder -beleuchtungen bestimmt.
- NUR ZUR BENUTZUNG IM WETTERGESCHÜTZTEN BEREICH.
- NICTZ ZUR BENUTZUNG IN VOLLSTÄNDIG GEKAPSELTEN EINBAULEUCHTEN.
Herzlichen Glückwunsch
Vielen Dank, dass Sie sich für einen LightSpeaker® von ebode electronics entschieden haben. Sie haben sich für ein weltweit einzigartiges, patentiertes Audiosystem entschieden. Bei sachgemäßer Installation und Bedienung werden Sie weitere Jahre problemlose Freude daran haben. ebode electronics verkauf eine ganze Reihe von Produkten zum Gebrauch im oder um das Haus. Für das vollständige ebode electronics Sortiment besuchen Sie uns im Internet bei: www.ebodeelectronics.eu.
Inhalt
Systemüberblick. 24
Lieferumfang. 26
Schritt 1 - Installationsort. 27
Schritt 2 - Fassung überprüfen. 27
Schritt 3 - LightSpeaker® installmenten. 28
Schritt 4 - Zonen- und Stereoschalter einstellen.29
Schritt 5 - Pairing. 29
Schritt 6 - Viel Spaß mit Ihrlem LightSpeaker® System...29
Nutzliche Tipps. 30
Spezifikationen 32
Mögliche Störungsursachen 34
Garantie 35
Fragen? 36
CE-Erklärung 146
Technischer Support Umschlagseite

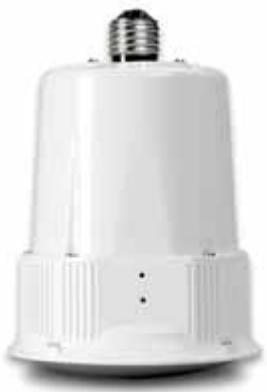

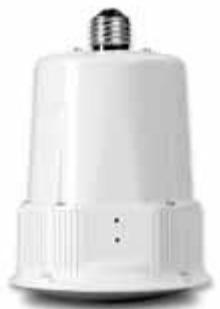

Systemüberblick

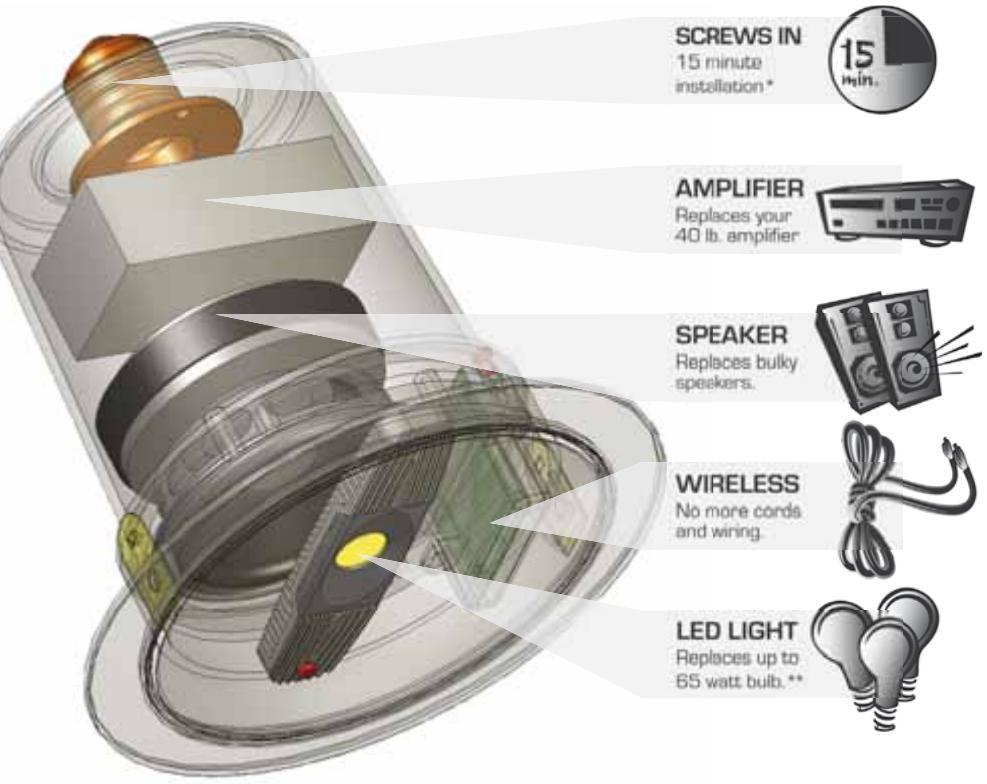

Dieses drahtlose LightSpeaker® System kann in jedem Heim einfach und ohne teure und komplizierte Verkabelung installiert werden. Ein typisches System lassst sich in Ihr Heim innerhalb weniger Minuten installmenten und Sie müssen sich nicht um Reparaturen von Wänden oder Deckenverkleidungen sorgen. Sie müssen auch nicht auf den
Dachboden klettern oder sich durch den Kriechkellerzwängen! LightSpeaker® bieten hervorragenden Sound für jeder Raum Ihr's Heims. Das System wird wie eine Lampe in die meisten Einbauleuchten, Tischleuchten oder Hängelampen mit einem Standard E27-Gewinde eingeschraubt.
Dieser einzigartige patentierte LightSpeaker® verfügbar über die volle Audio-Bandbreite und „grüne“ Beleuchting, alles in einem kleinen Paket. Dies wird teilweise durch die Benutzung einer 10-W-LED-Lampe erhöglich, welche die entsprechende Ausleuchting einer 60-W-Glühbirne liefert, darauf jeder 80% weniger Strom verbraucht. Sie müssen diesen Leuchtkörper wahrseinlich auch niemals austauschen, eine Lebensdauer von 25.000 bis 40.000 Betriebsstunden bedeutet, dass diese Lampe gut
Der Sender und die Fernbedienung werden getrennt verkauft.
und offense zwischen 15 und 25 Jahren hält.
Ihr System kann bis zu 4 Paare LightSpeaker® für Audio und Beleuchtung in Ihr Heim ansteuern. Sie können Ihr Heim auch in zwei individuelle Bereiche mit entsprechlichen Musikquellen, Sound und Beleuchtungssteuerung unterteilen und Sie konnen Musik und „grüne“ Beleuchtung in Bereiche bringen, von denen Sie zuvor nur geträumt haben.
Es gibt keine Verkabelung und keine größten [oder kleinen] Laatsprecherboxen. Der drahtlose Sender kannzentral aufgestellt werden und liefert den Sound, mit derFernbedienung konnen Sie ihre LightSpeaker® von überallim Haus steuern.
Um Ihr System zu erweiteren sind zusätzliche LightSpeakers®, drahtlose AudioRocks® und/ oder Subwoofoers verfügbar. Für mehr Informationen schauen Sie auf: www.ebodeelectronics.eu.
Dieses unglaubliche patentierte System betet Ihnen auch große Flexibilität beim Umzug: Sie können das System einfach mitnehmen und es hinterlässt keine Spuren [wie Bohrlicher].
Bittenehmen Sie sich einen Moment Zeit,um Seriennummer und Modellnummer, die Sie auf der Seite der Verpackung oder auf dem Gerät finden, auf der Seite ,Fragen' am Ende dieser Bedienungsanleitung zu notieren.
Nehmen Sie sich einen Moment, um sich zu vergewissern, dass Sie alle Komponenten zur Installation Ihrres ersten drahtlosen Audiosystems von ebode electronics haben.
Große und keine Verkleidungsringe
Streuscheib
LightSpeaker®
Bitte beachten Sie: LightSpeaker® ist ein Zusammenarbeit für ein bestehendes LightSpeaker® System. Sie bereits einen LightSpeaker® Sender zur Versorgung des Audio und Steuerung der Beleuchtung these Geräts. Sender und Fernbedienung, auf welche sich in der Bedienungsanleitung bezogen wird, werden separat verkauft.
Bedienungsanleitung
Schnitt 1: Entscheiden Sie, welche Leuchten durch LightSpeaker® ersetzt werden.
Ohre ebode electronics LightSpeaker® wurden speziell zur Abdeckung großer Bereiche konzipiert, Sie sollen den noch darüber nachdenken, sofern es die Standorte ihrer Leuchten zulassen, wie Sie den Raum benutzen und wo Sie sich wahrscheinlich am meisten aufhalten. Wahlen Sie dann die Leuchten, welche am gleichmäßigsten für ihre bevorzugte Hörposition verteilt sind.
WARNING!
Schalten Sie die Sicherungsautomaten und alle Beleuchtungskörper aus, an denen Sie arbeiten!
A) Schalten Sie Sicherungsautomat und Lichtschalter der Beleuchtungskörper aus, welche Sie gegen LightSpeaker® austauschen möchten.
B) Nehmen Sie die Gluhbirnen Heraus.
Schnitt 2: Überprüfen Sie die Fassung. Ihr ebode electronics LightSpeaker® ist für Standard E27-Fassungen konzipiert. Die Geräte können nicht für andere Fassungen benutzt werdenconnector.
STOPP!
Überprüfen Sie die Fassung!
Schnitt 3: LightSpeaker® anschließen.
Ihr LightSpeaker® passt direkt in die meisten Einbaufassungen, Tischleuchten und Hängelampen; drehen Sie einfach die alte Glühbirne hereaus und installieren Sie stattdessen ihren LightSpeaker®.
Aufgrund all der Technologie, welche in Ihrung LightSpeaker® steckt, ist er deutlich größter als eine gewöhnliche Glühbirne, sowohl in der Länge wie auch in der Breite. Der Beste Einbau der LightSpeaker® ist in einer Fassung, in welcher die Seiten des Produkts selbst nicht gesehen werden, solange das Frontgitter nicht behindert wird. Um Musik zu horen und das Licht sehen zu können, wollen Sie noch nicht wirklich sehen, woher Sound und Licht kommt. Im Allgemeinen beteutet dies, dass ein langer, Schlanker Lampenschirm ideal ist, better als ein kurzer und breiter.
Bitte beachten Sie diesen Denkanstöß, wenn Sie sich nach einem Standort für ihren LightSpeaker® umsehen.
Bitte beachten Sie - Zwischen der Vorderkante der E27-Fassung in Ihrer Lampe und dem Frontgitter des LightSpeaker® benötigen Sie einen Schirm von wichtstens 15 cm Höhe und 14 cm Breite.
Bei www.ebodeelectronics.eu finden Sie eine Auswahl an Lampenmodellen, die gut für LightSpeaker® geeignet sind.
Schritt 4: Zonen- und L/R Stereoschalter einstellen.
A) Stellen Sie den Zonenschalter auf der Rückseite der LightSpeaker® auf Zone 1 ein, es sei dann, Sie stellen ein Zwei-Zonen-System ein. Mehr zum Thema Zonen siehe „Komplettsystem Bedienungsanleitung" oder besuchen Sie www.ebodeelectronics.eu.
B) Stellen Sie den Links/ Rechts Stereoschalter ein. ^ fur den linken Laufsprecher und ^ fur den rechten Laufsprecher.
C) Ihr LightSpeaker® System erhögt die Installation von bis zu 4 Lautsprecherpaaren [oder 8 Einzellaufsprecher]. Installieren Sie mehr als ein Paar LightSpeaker®, so bevorzugen Sie möglicherweise die Aufteilung Ihres Heims in Zonen.
Siehe „Komplettsystem Bedienungsanleitung“ oder besuchen Sie www.ebodeelectronics.eu.
Schnitt 5: Pairing (Verbindung) des Senders mit den Laufsprechern.
Siehe „Komplettsystem Bedienungsanleitung“ oder besuchen Sie www.ebodeelectronics.eu.
Schritt 6: Viel Spaß mit Ihrrem LightSpeaker® System!
Nutzliche Tipps
Streuscheibe installieren und ausbauen:
A) Ausbau, BEVOR Ihr LightSpeaker® installment ist.
1) Halten Sie den LightSpeaker® auf der Handfläche und drehen Sieihn, bis eine der Befestigungsnasen nach oben zeigt.
2) Mit dem Fingernagel, einem Schraubendreher oder einem flachen Gegenstand drücken Sie die Nase vorsichtig nach unten und dann nach außen, womit Sie sie durch die Öffnung im LightSpeaker® Gehäuse führen.
VORSICHT: Berühren Sie nicht LED- oder Laufsprecher-Reflektor mit der Streuschibe, wenn das Gerät heißt ist, setzen Sie es vorher abkühlen.
3) Wenn die Streuscheibe hochsprungt, ziehen Sie sie vorsichtig vom Gehäuse ab. Achten Sie daraufuf, die Nasen nicht zu beschädigen.
B) Ausbau der Streuscheweibe, NACHDEM Ihr LightSpeaker® installment wurde.
1] Um die Streuscheibe sind drei keine Einbuchtungen. Mit dem Fingernagel, einem Schraubendreher oder einem flachen Gegenstand drücken Sie vorsichtig in die Einbuchtung und drücken Sie die Streuscheibe nach außen, bis sie sich von den Nasen lost.
2) Zum erneuten Einsetzen der Streuscheiben richten Sie die Nasen und die Öffnung für die Pairing-LED aus, dann drücken Sie vorsichtig an, bis die Nasen einrasten.
Spezifikationen
LED-Licht
- 10 W superhelle LED für scharfes, frisches Licht, das angenehm für die Augen ist
- LED-Beleuchungsstärke entspricht einer 65-W-Glühbirne
- Lebensdauer der LED 25.000 bis 40.000 Betriebsstunden [15 bis 20 Jahre gewöhnliche Benutzung]
- LED-Licht ist dimmbar und wird entweder mit der Fernbedienung oder der Lichttaste auf dem Sender gesteuert
Drahtloser Sender
Sendet eines 2,4 GHz-Stereosignals vom Sender und abhängig von der zugeordneten Zone und linkem oder rechtem Audiokanal wird das Signal für jeder der integrierten LightSpeaker® Digitalveränderer empfangen.
Digitalveränder und umschaltbares Netzteil
Die Standard E27-Schraubfassung erhögt den Anschluss an jeder standardgemäßen Lichtfassung
- Das leistungsfähige umschaltbare Netzteil versorgt LED und Digitalveränderer ohne große Wärmeentwicklung
- 20 W Hochleistungs-Digitalveränderer liefertenergieeaffizienten Sound
Die integrierte Digitalsignalverarbeitung liefert spezifisches Audio an jeder LightSpeaker® und erhögt in einem kleinen Lautsprecher den Sound eines großen Lautsprechers
Laufsprecher
- 2,5" kundenspezifisch entwickelter
Hochleistungsloutsprecher mit Mikrozellulose-Polymerbehandeltem Konusmaterial bietet gleichmäßige Abdeckung und sanften natürlichen Klang der Audiowiedergabe - Integrierter Hochfrequenz-Dispersorator
Zubehör
- Mattierte Streuscheibe ist akustisch transparent
5" LightSpeaker® Spezifikationen
Lautsprecher 2,5" Mikrozellulose
Helle 10-W-LED
Drahtloser Empfang 2,4 GHz geschütztes Signal
Frequenzgang (+ / - 3dB) 90 Hz - 20 kHz
Veränderleistung 20 W
Max. SPL 93 dB SPL
Abmessungen
LightSpeaker® Tiefe [ohne Fassung] 135,3 mm [5,3"]
LightSpeaker® Durchmesser [ohne Flansch] 130,0 mm [5,1"]
LightSpeaker® Durchmesser [mit Flansch] 182,8 mm [7,2"]
Tiefe ohne Fassung - keine Streuschende 140,0 mm [5,5"]
Tiefemet Fassung -keine Streuscheibe 167,2 mm [6,6"]
Tiefe ohne Fassung mit Streuschibe 153,8 mm [6,1"]
Tiefemet Fassung mit Streuscheibe 181,0 mm [7,1"]
Außendurchmesser 6" Flansch 192,0 mm [7,6"]
Außendurchmesser 5" Flansch 171,2 mm [6,7"]
Gewicht 1,14 kg [2,51 lbs]
Mögliche Störungen Ihres LightSpeaker® Systems
A) Metallbolzen sowie jegliches Metall in der Wand können zu einer Verschlechterung oder zum Verlust des Signals führen. Dies gilt auch für Tapeten aus Folienmaterial oder mit Metallfasern.
B) Mikrowellen konnen während des Betriebs zu einer Verschlechterung oder zum Verlust des Signals führen. Gewöhnlich ist dies nur ein Problem für die Laufsprecher in unmittelbarer Umgebung des Mikrowellengeräts. Für Beste Ergebnisse stellen Sie den Sender nicht in der Nähe eines Mikrowellengeräts auf.
C) Mobile Telephone im 2,4-GHz-Band, drahtlose Computerrouter und sonstige Unterhaltungselektronik und Spielzeuge auf 2,4 GHz konnen zu Störungen führen, wenn sie sich während des Betriebs zu dicht am Sender oder den Laufsprechern befinden.
Garantie - Heim und gewerbliches Audio
Eingeschränkte Haftung
ebode electronics garantiert seine Beleuchtungs- und Lautsprecherprodukte für den Ersterwerber für Fertigungs- und Materialfehler für zwei Jahre ab Kaufdatum. Diese Garantie unterliegt den nachstehenden Bedingungen und Beschränkungen.
Die Garantie ist ungültig und verfüllt, wenn ebode electronics davon ausgehend muss, dass das Produkt nicht entsprechend den Herstelleranleitungen benutzt oder behandelt wurde, einschließlich, jedoch nicht darauf beschränkt, Schäden durch Unfall, falsche Handhabung, unsachgemäß Installation, Missbrauch, Fahrlösigkeit oder normalen Verschleiß oder Schäden durch Eingriffe Dritter [außer ebode electronics].
Zur Inanspruchnahme der Garantieitte wenden Sie sich an Ihren Fachhändler. Ihnen wird eine Rückgabenummer übersandt. Geben Sie kein Gerät zurück, ohne zuvor schriftliche Bestätigung und Versandanleitungen von Ihren Fachhändler erhalten zu haben.
Andere Garantiezusagen werden nicht gemacht, einschließlich und ohne Beschränkung, ausrücklich oder impliziert, Marktgängigkeit oder Eignung des Geräts für einen bestimmten Zweck.
Reparatur oder Austausch gemäß dieser Garantie ist der einzige Anspruch des Kunden/Käufers. ebode electronics übernimmt keine Verantwortung für beiläufige oder Folgeschäden, außer wie gesetzlich geregelt (oder ausgeschlossen).
Einige LÄNDER leisten den Ausschluss oder die Beschränkung beiläufiger oder Folgeschäden nicht zu, davon trifft die obige Beschränkung für Sie möglicherweise nicht zu.
These Garantie gibt Ichnen bestimmte Rechte neben gesetzlichen Ansprüchen, die von LAND ZU LAND unterschiedlich sind.
Fragen?itte wenden Sie sich an ihren Fachhändler!
Haben Sie Fragen zu Ihrn LightSpeaker® Lautsprechern?
Wenden Sie sich an die Menschen, die davon am meisten verstehen!
NOTIEREN SIE HIER MODELLNUMMER UND SERIENNUMMER
Modellnummer:
Seriennummer:
Gewicht 1,14 kg [2,51 lbs]
Deutsch [German]: Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EU.
