Produkttyp	Elektrisches Steuermodul (Unterputz-Wandschalter)
Marke	EDOBE
Modell	XDOM RMV
Stromversorgung	230 V - 50 Hz
Abmessungen der Unterputzdose	65 mm Durchmesser, 40 mm Tiefe
Hauptfunktionen	Steuerung von Rollläden (Auf/Ab), Funkempfänger und -repeater, Befehlsumsetzer, Speicherung von bis zu 32 Kanälen
Kommunikationsart	Funkfrequenz (X10 oder sicheres ebode-Protokoll)
Maximale Kanalzahl (X10-Modus)	32
Maximale Kanalzahl (sicherer ebode-Modus)	16
LED-Anzeige	Grün (Funkbefehlsempfang), Rot (Befehlsempfang/-sendung)
PROG-Taste	Kanalinitialisierung, Moduswechsel, Reset
Sicherer ebode-Modus	Verfügbar für sensible Gebäude, sicheres Kommunikationsprotokoll
Reset	Löscht alle Kanäle und kehrt automatisch in den X10-Modus zurück
Leistungsaufnahme	Nicht angegeben
Sicherheit	Nicht öffnen, Stromschlaggefahr. Keine vom Benutzer austauschbaren Teile. Eingriff durch professionellen Techniker.
Ersatzteile	Keine Ersatzteile verfügbar
Allgemeine Informationen	Entspricht der Richtlinie 1999/5/EG. Hersteller: BMB Electronics BV, Kortakker 10, 4264 AE Veen, Niederlande.

Häufig gestellte Fragen - XDOM RMV EDOBE

Wie installiere ich den Unterputz-Wandschalter?

Befestigen Sie den Wandschalter in einer Unterputzdose mit 65 mm Durchmesser und 40 mm Tiefe. Entfernen Sie die Abdeckblende, setzen Sie den Schalter in die Dose und schrauben Sie ihn fest. Setzen Sie die Abdeckblende wieder auf, wobei das ebode-Logo unten rechts sein sollte.

Wie verkabele ich den Wandschalter?

Schließen Sie die Kabel an die Klemmenleiste an: L (Phase 230 V - 50 Hz), N (Neutralleiter). Für den gesteuerten Stromkreis schließen Sie den Neutralleiter (N), die Aufwärtsphase (AUF) und die Abwärtsphase (1) an. Schließen Sie nicht die Klemme C an.

Wie initialisiere ich einen Kanal?

Entfernen Sie die Abdeckung, drücken Sie kurz die PROG-Taste (die LED blinkt grün). Drücken Sie dann die EIN-Taste Ihres Steuergeräts (Fernbedienung, kabelloser Wandschalter, Timer). Die LED erlischt: Der Kanal ist initialisiert. Wiederholen Sie dies für weitere Kanäle.

Wie wechsle ich in den sicheren ebode-Modus?

Entfernen Sie die Abdeckung, halten Sie die PROG-Taste gedrückt, bis die LED grün wird (3 Sekunden), und lassen Sie sie los. Führen Sie 12 kurze, aufeinanderfolgende Tastendrücke auf PROG aus (12 grüne Blinkzeichen). Die LED blinkt 5 Mal grün und erlischt dann: Der sichere ebode-Modus ist aktiviert.

Wie lösche ich alle Kanäle (Reset)?

Entfernen Sie die Abdeckung, halten Sie die PROG-Taste gedrückt, bis die LED grün wird (3 Sekunden), und lassen Sie sie los. Die grüne und rote LED blinken schnell und erlöschen dann. Alle Kanäle werden gelöscht und der Schalter kehrt automatisch in den X10-Modus zurück.

Was tun, wenn der Wandschalter nicht mehr auf Funkbefehle reagiert?

Überprüfen und wechseln Sie die Batterie der Steuerung. Wenn das Problem weiterhin besteht, führen Sie einen Reset des Wandschalters durch (siehe Vorgehen) und initialisieren Sie den Kanal erneut.

Was tun, wenn der Rollladen nach mehreren Versuchen nicht mehr funktioniert?

Die meisten Rollläden verfügen über einen Überhitzungsschutz, um Überhitzung zu vermeiden. Warten Sie mehrere Minuten, bis der Schutz sich deaktiviert, und testen Sie dann erneut das Auf-/Ab.

Wie viele Kanäle können maximal gespeichert werden?

Im X10-Modus können bis zu 32 Kanäle gespeichert werden. Im sicheren ebode-Modus beträgt die Kapazität 16 Kanäle.

Wie überprüfe ich die ordnungsgemäße Funktion?

Drücken Sie kurz die Taste AUF: Der Rollladen sollte hochfahren. Drücken Sie kurz die Taste AB: Der Rollladen sollte herunterfahren.

Welche Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gerät nicht: Stromschlaggefahr. Keine vom Benutzer austauschbaren Teile. Überlassen Sie Eingriffe einem Fachreparaturdienst. Vermeiden Sie Stöße, extreme Temperaturen, Vibrationen und Feuchtigkeit.

BEDIENUNGSANLEITUNG XDOM RMV EDOBE

Allgemeine Sicherheitshinweise

Bitte setzen Sie diese Bedienungsanleitung und Sicherheitshinweise für eine problemlose und sichere Benutzung these Produkte und befolgen Sie die Anleitung. Technische Manipulationen und Veränderungen these Produkte sind aus Sicherheitsgründen und Zulassungen verboten.

Bitte verwenden Sie das Gerät korrekt - beachten Sie die Bedienungsanleitung.

WARNING: Nicht öffnen! Verletzungsgefahr durch elektrischen Schlag. In dieser Gerät gibt es lebensgefährliche Stromspannung. Enthält keine durch den Benutzer zu wartenden Teile. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführten.

Wichtig: Das Produkt muss gemäß dieser Bedienungsanleitung benutzt werden, für andere Einsatzzwecke ist das Produkt nicht geeignet.

Bitte vermeiden Sie folgenden: große Belastung und Zug, hohe Temperatur, starke Erschütterung, und hohe Luftfeuchtigkeit.

Bitte beachten Sie auch die zusätzlichen Sicherheitsanmerkungen in den verschiedenen Kapiteln dieser Bedienungsanleitung. Für eine korrekte Funktion lesen Sieitte diese Bedienungsanleitung und Sicherheitshinweise bereits durch.

Bitte schalten Sie vor Beginn der Installation die Hauptsicherung aus.

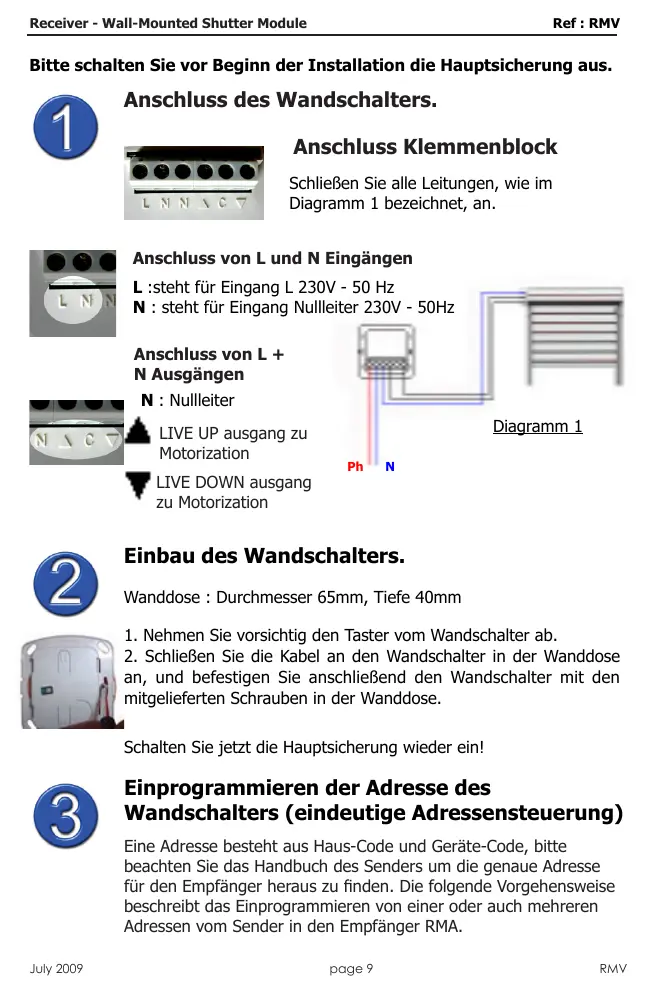

Anschluss des Wandschalters.

Anschluss Klemmenblock

Schlieben Sie alle Leitungen, wie im Diagramm 1 bezeichnet, an.

Anschluss von L und N Eingängen

L :steht für Eingang L 230V - 50 Hz
N: steht für Eingang Nullleiter 230V - 50Hz

Anschluss von L + N Ausgängen

N: Nulleiter

LIVE UP ausgang zu Motorization

LIVE DOWN ausgang zu Motorization

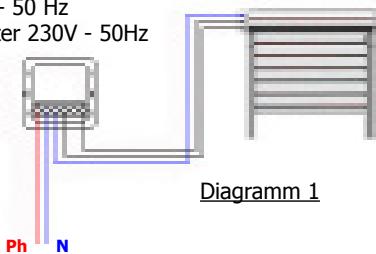

Diagramm 1

Einbau des Wandschalters.

Wanddose : Durchmesser 65mm, Tiefe 40mm

1. Nehmen Sie vorsichtig den Taster vom Wandschalter ab.
2. Schließen Sie die Kabel an den Wandschalter in der Wanddose an, und befestigen Sie anschließend den Wandschalter mit den mitgelieferten Schrauben in der Wanddose.

Schalten Sie jetzt die Hauptsicherung wieder ein!

Einprogrammieren der Adresse des Wandschalters (eindeutige Adressensteuerung)

Eine Adresse besteht aus Haus-Code und Geräte-Code,itte beachten Sie das Handbuch des Senders um die genaue Adresse für den Empfänger hereaus zu finden. Die folgende Vorgehensweise beschreiben das Einprogrammieren von einer oder auch mehreren Adressen vom Sender in den Empfänger RMA.

Zu Ihrer Information:

• Einmal eingeschaltet, ist der Empfänger RMA bereit, um X10 Standard-Befehle zu empfangen. (Für die sichere Kommunikation zwischen Sender und Empfänger beachten Sieitte Abschnitt 4).

• Der Empfänger RMV empfängt jeder Funk-Befehl vom Sender, wandelt diesen um und leitetihn über die Stromleitungen des Hauses weiter.

1. Nehmen Sie den Taster-Deckel vom Empfänger ab.
2. Drücken Sie kurz die Taste PROG, die LED blinkt kurz grün um anzuzeigen, dass der Empfänger auf einen Befehl von einem Sender (Funk oder PLC) wartet.
3. Drücken Sie die gewünschte Taste auf der Fernbedienung oder Sender (Funk-Fernbedienung, PLC-Befehl/ PLC-Programmierer) um automatisch die Adresse einzuprogrammieren. Die grüne LED blinkt kurz um den Befehl zu bestätigen.
4. Die Adresse ist jetzt einprogrammiert.
5. Sollen Sie mehr als eine Adresse einprogrammieren (Funk-Fernbedienung, PLC-Befehl / PLC-Programmierer), so wiederholen Sie die Schritte 2 bis 4.
6. Sobald die Programmierung beendet ist, setzen Sie den Taster-Deckel wieder auf den Empfänger. Hinweis: Für einen korrekten Einbau achten Sie auf die richtige Position des ebode-Symbols auf der unteren rechten Seite des Deckels.

Der sichere ebode-Modus kann für eine höhere Sicherheit eingeschaltet werden.

In thisem konnen nur die Sender TPC, EM und IMRF die Module RMA für Geräte und Licht, RMV für Rolladen und das Einsteckmodul RPT steuern.

Das ebode-Kommunikationsprotokoll kann als professionelle Sicherheits-Kommunikation bezeichnet werden, meistens in Verwendung bei Alarm-Systemen.

1. Nehmen Sie den Taster-Deckel vom Empfänger ab.
2. Halten Sie die Taste PROG gedrückt, bis die grüne LED aufleuchtet (nach 3 Sekunden).
3. Lassen Sie die Taste PROG los.
4. Drücken Sie mindestens 10-mal die Taste PROG. Die LED blinkt 5-mal. Zeitt sind Sie im Sicherheits-Modus.
5. Setzen Sie den Taster-Deckel wieder auf den Empfänger und achten Sie auf das ebode-Symbol auf der unteren rechten Seite des Deckels.

Löschen aller gespeicherten Adressen (Gesamt-Reset).

Dieses Vorgehen löscht alle im Laufe der Zeit eingegebenen Adressen und die möglicherweise für die Steuerung ihrer Heim-Automation nicht mehr gültig sind.

1. Nehmen Sie den Taster-Deckel vom Empfänger ab.
2. Drücken Sie die Taste PROG bis die grüne LED aufleuchtet (nach
   3 Sekunden).
3. Lassen Sie die Taste PROG los. Die beiden grünen und roten LEDs leuchten für ein paar Sekunden auf. Die Zeit für den Löschvorgang ist abhängig von der Anzahl der zuvor eingebeken Adressen.
4. Alle Adressen sind jetzt gelöscht, der Empfänger befindet sich außer dem wieder im Standard-X10-Kommunikationsprotokoll.
5. Setzen Sie den Taster-Deckel wieder auf den Empfänger und beachten Sie das ebode-Symbol auf der unteren rechten Seite des Deckels.

Prüfen der Funktionen des RMV Empfängers.

Drücken Sie kurz den oberen Knopf (ON) um den Rolladen nach oben zu bewegen.

Drücken Sie kurz den unteren Knopf (OFF) um den Rolladen nach unten zu bewegen.

Verwenden Sie die Funk-Fernbedienung, Funk-Wandschalter oder Programmierer für die Überprüfung der Fernsteuerung des Rolladens bzw. der Sonnenblende/ Leinwand.

Troubleshooting: Bei Problemen: Prufen Sie die FAQs und die Technische Unterstützung auf www.ebodeelectronics.eu).

RMV kann weder von einer Funk- oder PLC-Fernbedienung, noch vom PLC-Programmierer gesteuert werden?

• Prüfen Sie und/oder wechseln Sie die Batterie ihrer Fenbedienung.
• Führer Sie einen Gesamt-Reset aus, da der RMV die Adresse verloren haben kann (siehe Absatz 5) und reinitialisieren Sie den Sender und den Empfänger (siehe Absatz 3).
• Rote und grüne LED blinken, obwohl keine Fernbedienung erfolgt: Funk- oder PLC-Störungen können auftreten (zum Beispiel durch Neon-Lampen, Motor, PC-Bildschirm).itte fugen Sie entweder einen Filter FD10 in den Sicherungskosten ein oder verwenden Sie einen Einsteckfilter FM10 um die Signale des störenden Gerätes zu filtern.

Anslut aldrig C : endast für lagspenning

DE - Wir, BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, erklaren hiermit die Übereinstimmung des Gerätes RMV mit den grundlegenden Anforderungen und anderen relevanten Festlegungen der Richtlinie 1999/5/EC.
