Producttype	Elektrische bedieningsmodule (inbouwmuurschakelaar)
Merk	EDOBE
Model	XDOM RMV
Voeding	230 V - 50 Hz
Afmetingen inbouwdoos	65 mm diameter, 40 mm diepte
Belangrijkste functies	Bediening van rolluik (omhoog/omlaag), radio-ontvanger en repeater, commandomzetter, geheugen voor maximaal 32 kanalen
Communicatietype	Radiofrequentie (X10 of beveiligd ebode-protocol)
Max. aantal kanalen (X10-modus)	32
Max. aantal kanalen (beveiligde ebode-modus)	16
LED-indicator	Groen (ontvangst van radio-commando), Rood (ontvangst/verzending van commando)
PROG-toets	Initialisatie van kanalen, moduswijziging, reset
Beveiligde ebode-modus	Beschikbaar voor gevoelige gebouwen, beveiligd communicatieprotocol
Reset	Wist alle kanalen en keert automatisch terug naar X10-modus
Verbruik	Niet gespecificeerd
Veiligheid	Niet openen, risico op elektrocutie. Geen door de gebruiker vervangbare onderdelen. Laat reparaties uitvoeren door een professionele monteur.
Reserveonderdelen	Geen reserveonderdelen beschikbaar
Algemene informatie	Voldoet aan richtlijn 1999/5/EG. Fabrikant: BMB Electronics BV, Kortakker 10, 4264 AE Veen, Nederland.

Veelgestelde vragen - XDOM RMV EDOBE

Hoe installeer ik de inbouwmuurschakelaar?

Bevestig de muurschakelaar in een inbouwdoos van 65 mm diameter en 40 mm diepte. Verwijder de decoratieve kap, plaats de schakelaar in de doos en schroef hem vast. Plaats de decoratieve kap terug met het ebode-logo rechtsonder.

Hoe bedraad ik de muurschakelaar?

Sluit de draden aan op de klemmenstrook: L (Fase 230 V - 50 Hz), N (Nul). Voor het gestuurde circuit sluit u de nul (N), de omhoog-fase (OMHOOG) en de omlaag-fase (1) aan. Sluit klem C niet aan.

Hoe initialiseer ik een kanaal?

Verwijder de kap, druk kort op de PROG-toets (de LED knippert groen). Druk vervolgens op de ON/AAN-toets van uw bediening (afstandsbediening, draadloze muurschakelaar, timer). De LED gaat uit: het kanaal is geïnitialiseerd. Herhaal voor andere kanalen.

Hoe schakel ik naar de beveiligde ebode-modus?

Verwijder de kap, houd de PROG-toets ingedrukt tot de LED groen wordt (3 seconden) en laat los. Druk 12 keer kort en snel op PROG (12 groene knipperingen). De LED knippert 5 keer groen en gaat uit: de beveiligde ebode-modus is geactiveerd.

Hoe wist ik alle kanalen (reset)?

Verwijder de kap, houd de PROG-toets ingedrukt tot de LED groen wordt (3 seconden) en laat los. De groene en rode LED knipperen snel en gaan uit. Alle kanalen zijn gewist en de muurschakelaar keert automatisch terug naar de X10-modus.

Wat te doen als de muurschakelaar niet meer reageert op draadloze commando's?

Controleer en vervang de batterij van de bediening. Als het probleem aanhoudt, voer dan een reset van de muurschakelaar uit (zie procedure) en initialiseer het kanaal opnieuw.

Wat te doen als het rolluik na meerdere pogingen niet meer werkt?

De meeste rolluiken hebben een thermische beveiliging om oververhitting te voorkomen. Wacht enkele minuten tot de beveiliging is opgeheven en test de omhoog/omlaag opnieuw.

Wat is het maximale aantal te onthouden kanalen?

In X10-modus kunnen maximaal 32 kanalen worden opgeslagen. In de beveiligde ebode-modus is de capaciteit 16 kanalen.

Hoe controleer ik de juiste werking?

Druk kort op de OMHOOG-toets: het rolluik moet omhoog gaan. Druk kort op de OMLAAG-toets: het rolluik moet omlaag gaan.

Wat zijn de veiligheidsmaatregelen?

Open het apparaat niet: risico op elektrocutie. Geen door de gebruiker vervangbare onderdelen. Laat alle ingrepen over aan een professionele reparateur. Vermijd schokken, extreme temperaturen, trillingen en vocht.

GEBRUIKSAANWIJZING XDOM RMV EDOBE

Veiligheidsvoerschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aanpassing-en van het product�niet toegestaan om redenen van veiligheid en keuringen.

Lees de gelebruiksaanwijzing zorgvuldig voor het correct installereren van dit product.

WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhoven onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs ultvoeren.

Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding en is Niet geschikt voor andere doeleinden.

Voorkom de volgende situations: Overmatige mechanische slijtage en schade, hoge tempera-turen, sterke vibraties en hoge luchtvochtigheid.

Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

Zorg er.altijd voor dat de hoofdschakelaar in de meter-kast isuitgeschakeld voor uw met de installmentie begint!

Aansluiten van de module.

Connecting block

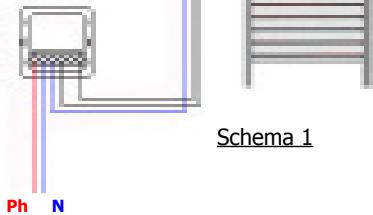

Verbind alle draden zoals hieronder aangegeben. (Zie schema 1)

Verbinden van de Fase en Nul draad

L : staat voor fase input 230V - 50 Hz

N : staat voor nul input 230V - 50Hz

Verbinden van fase en nul output

N:Nul

C : (Niet aansluiten is alleen bedoeld voor lage voltages

L:Uitgang voor het aansturen van het aangesloten apparaat of lamp.

Installeren van de schakelaar

1.Neem voorzichtig de toetsen van de schakelaar.
2. Monteer de module in de inbouwboos met behulp van de meegeleverde schroeven. Druk de toetsen voorzichtig weer op hun plaats.

Schakel de hoofdschakelaar in de meterkast in voordat u begint met programmeren.

Het leren van de adressen.

Een adres bestaat uit een Huis code en een Unit code, zie de handleiding van de zender hoe u deze programmeert om het juiste adres te zenden.

De onderstaande procedure verteld hoe u een of meerdere adressen van de zender in de ontvanger (RMA) kut den.

FYI:

• Standaard zal de ontvanger (RMA) via het normale X10 RF protocol communicatoren.

(Zie stap 4, om het dit om tezettenaar het beveiligde X10 protocol).

• De ontvanger RMA, za elk ontvangen X10 RF protocol ongeacht de zender vertalen maar een X10 commando op hetlichtnet.

1. Neem de toetsen van de schakelaar.
2. Druk kort op de PROG toets, de LED za nu snel groen gaan knipperen als teken dat de ontvanger wacht op X10 commando. (dit kan zowel via RF als hetlichtnet zich)
3. Zend de gewenste adres code om het adres the leren, wanner het adres correct ontvangen is zal de groen LED stoppen met knipperen. (dit kan met elke willekeurige X10 zender zoals o.a. RF remote of een PLC commando met een programmer).
4. Het adres is nu vast gelegd.
5. Wanner er u meer dan 1 adres wilt leren dient u stap 2 to 4 te herhalen.
6. Wanner het leerproces is afgerond druk de u de toetsen terug op de schakelaar.

Inschakelen van het 'beveiligd RF protocol'

Wanneer het 'beveiligd RF protocol' van de ebode module is ingeschakeld kan deze alleen nog communicatoren met andere ebode modules en zullen deze Niet meer reageren op het standard X10 RF protocol. (d.w.z. zenders als de TPC, EM en IMRF können alleen communicatoren met de ontvangers RMA, shutter RMV end plug in module RPT).

Het beveiligde ebode protocol kan vergeleken worden met de protocollen welke gebruikt wording in professionele beveiligsystemen.

1.Neem de toetsen van de schakelaar.
2.Houdt de PROG toets ingedrukt totdat de groene LED gaat branden. (na 3 seconden).
3.Laat de PROG toets los.
4.Druk verwolgens 10 maal de PROG toets in, de LED za 5 keer knipperen en daarna uitgaan om te bevestigen dat de module in de beveiligde modus staat.
5.Plaats de toetsen terug op de schakelaar.

Verwijden van de opgeslagen adressen. (RESET).

Volg de onderstaande procedure om alle eerder opgeslagen adressen te verwijden.

1.Neem de toetsen van de schakelaar.
2. Houdt de PROG toets ingedrukt totdat de groene LED gaat branden. (na 3 seconde).
3. Laat de PROG toets los, Zowel de groene als de rode LED zal snel gaan knipperen, om na een aantal seconden uit te gaan, als bevestigting dat het geheugen gewist is. Hoe lang het duurt voordat het geheugen het gewist is hangt van het aantal opgeslagen adressen af.
4. Alle adressen zijn nu gewist daarnaast za de ontvanger terug� gezet maar het standard X10 communicates protocol.
5. Plaats de toetsen terug op de schakelaar

Testen van de RMV ontvanger

Druk de bovenste toets (ON) in om het Licht of apparaat in te schakelen.
Druk de onderste toets (OFF) in om het Licht of apparaatuit te schakelen.

Gebruik een afstandbediening, RF schakelaar of X10 programmer om te controlleden of hetlicht/apparaat ook vanaf afstand te bedieren is.

Troubleshooting: Bij problemen of vragen check FAQ of www.ebodeelectronics.eu.

RMA reageert nicht more op commando's van een afstandbediening of ander X10 module?

• Check en/of verrang de batterijen van uw afstandbediening.
• Reset de ontvanger en her configurer deze.

Rode of groene LED knipperen, ook als er geen commando ontvangen worden.

• Dit duid op RF of PLC interferentie, b.v. door TL lampen of TV/PC monitoren. U=knt dit onderdukken door een FD10 filter (of de plug-in FM10 filter) in uw installment teplaatsen.

NL - Hierbij verkaart BMB Electronics BV, Kortakker 10 - 4264 AE Veen - Nederland, dat de RMV in overeenstemming is met de essentièle eisen en de andere relevante bepalingen van richtlijn 1999/5/EG
