XDOM RMV - Module de commande électrique EDOBE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de commande électrique (inter mural encastrable)
Marque	EDOBE
Modèle	XDOM RMV
Alimentation	230 V - 50 Hz
Dimensions de la boîte d'encastrement	65 mm de diamètre, 40 mm de profondeur
Fonctions principales	Commande de volet roulant (montée/descente), récepteur et répéteur radio, convertisseur d'ordre, mémorisation jusqu'à 32 voies
Type de communication	Radiofréquence (X10 ou protocole sécurisé ebode)
Nombre de voies max (mode X10)	32
Nombre de voies max (mode sécurisé ebode)	16
Indicateur LED	Vert (réception d'ordre radio), Rouge (réception/transmission d'ordre)
Touche PROG	Initialisation des voies, changement de mode, reset
Mode sécurisé ebode	Disponible pour bâtiments sensibles, protocole de communication sécurisé
Reset	Efface toutes les voies et retour automatique en mode X10
Consommation	Non spécifiée
Sécurité	Ne pas ouvrir, risque d'électrocution. Aucune pièce remplaçable par l'utilisateur. Intervention par dépanneur professionnel.
Pièces détachées	Aucune pièce détachée disponible
Informations générales	Conforme à la directive 1999/5/CE. Fabricant : BMB Electronics BV, Kortakker 10, 4264 AE Veen, Pays-Bas.

FOIRE AUX QUESTIONS - XDOM RMV EDOBE

Comment installer l'inter mural encastrable ?

Fixez l'inter mural dans une boîte d'encastrement de 65 mm de diamètre et 40 mm de profondeur. Retirez le cache-décor, placez l'inter dans la boîte et vissez-le. Replacez le cache-décor avec le logo ebode en bas à droite.

Comment câbler l'inter mural ?

Connectez les câbles au bornier : L (Phase 230 V - 50 Hz), N (Neutre). Pour le circuit piloté, branchez le neutre (N), la phase de montée (MONTEE) et la phase de descente (1). Ne connectez pas la borne C.

Comment initialiser une voie ?

Retirez le cache, appuyez brièvement sur la touche PROG (la LED clignote vert). Ensuite, appuyez sur la touche ON/MARCHE de votre commande (télécommande, inter mural sans fil, programmateur). La LED s'éteint : la voie est initialisée. Répétez pour d'autres voies.

Comment passer en mode sécurisé ebode ?

Retirez le cache, maintenez la touche PROG enfoncée jusqu'à ce que la LED devienne verte (3 secondes), puis relâchez. Effectuez 12 appuis brefs et successifs sur PROG (12 clignotements verts). La LED clignote 5 fois vert puis s'éteint : le mode sécurisé ebode est activé.

Comment effacer toutes les voies (reset) ?

Retirez le cache, maintenez la touche PROG enfoncée jusqu'à ce que la LED devienne verte (3 secondes), puis relâchez. Les LED verte et rouge clignotent rapidement puis s'éteignent. Toutes les voies sont effacées et l'inter revient automatiquement en mode X10.

Que faire si l'inter mural ne répond plus aux commandes sans fil ?

Vérifiez et changez la pile de la commande. Si le problème persiste, effectuez un reset de l'inter mural (voir procédure) puis réinitialisez la voie.

Que faire si le volet ne fonctionne plus après plusieurs essais ?

La plupart des volets roulants intègrent une sécurité thermique pour éviter la surchauffe. Attendez plusieurs minutes pour que la sécurité se débloque, puis testez de nouveau la montée/descente.

Quel est le nombre maximum de voies mémorisables ?

En mode X10, jusqu'à 32 voies peuvent être mémorisées. En mode sécurisé ebode, la capacité est de 16 voies.

Comment vérifier le bon fonctionnement ?

Appuyez brièvement sur la touche MONTEE : le volet doit monter. Appuyez brièvement sur la touche DESCENTE : le volet doit descendre.

Quelles sont les précautions de sécurité ?

Ne pas ouvrir l'appareil : risque d'électrocution. Aucune pièce remplaçable par l'utilisateur. Confiez toute intervention à un réparateur professionnel. Évitez chocs, températures extrêmes, vibrations et humidité.

MODE D'EMPLOI XDOM RMV EDOBE

Conseils de sécurité

Lisez attentivement ce guide utilisateur afin de garantir une utilisation sûre et sans problèmes de ce produit et suivez minutieusement les conseils de sécurité. Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer le produit correctement.

AVERTISSEMENT: Ne pas ouvrir! Risque d'électrocution. Les tensions présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas de pièces pouvant être remplacées par l'utilisateur. Tout travail de dépannage doit être confié à un réparateur professionnel compétent.

Important : le produit doit être utilisé conformément aux indications de ce guide utilisateur et ne doit pas être utilisé à d'autres fins.

Veuillez éviter : Les chocs et les tensions mécaniques, les températures extrêmes, les vibrations, et l'humidité

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

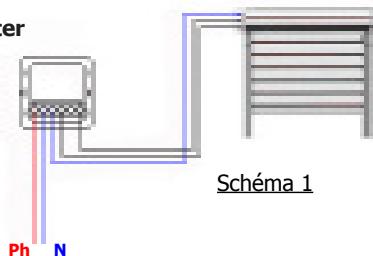

Cabler l'inter mural encastrable.

Connectez les câbles au bornier comme indiqué (voir schéma 1)

Câblage pour l'alimentation générale

L: correspond à Phase d'alimentation 230V - 50Hz

N: correspond au Neutre de l'alimentation 230V - 50Hz

Câblage du circuit à piloter

N : correspond au neutre du circuit

: Phase de MONTEE

C: (ne pas connecter)

1: Phase de descente

Scheme 1

Fixer l'inter mural encastrable.

Boîte d'encastrement : 65mm de diamètre et 40mm de profondeur

1. Enlever le cache/décor de l'Inter Mural. 2. Fixer l'Inter Mural dans la boîte d'encastrement à l'aide de vis.

Initialiser une voie sur l'inter mural encastrable.

La procédure d'initialisation consiste à faire reconnaître une ou plusieurs voies sur l'Inter Mural en provenance d'une commande.

• Il peut mémoriser jusqu'à 32 voies en mode X10 ou 16 voies en mode Sécurisé ebode.
• Lors de la première mise sous tension, l'inter mural est en mode X10.
• Il est répétueur et convertisseur d'ordre en provenance d'une commande sans fil vers tous les récepteurs hors de portée radio fréquence.
• Levoyant LED:

Temporairement allumé en vert : réception d'un ordre radio.

Temporairement allumé en rouge : reçoit/transmet un ordre d'une commande

1. Enlever le cache/décor de l'Inter Mural.

2. Effectuer un appui bref sur la touche PROG, le voyant LED se met à clignoter rapidement en vert dans l'attente d'un ordre en provenance d'une commande.

3. Appuyer sur la touche «ON/MARCHE» de votre choix (télécommande, inter mural sans fil, programmateur) pour initialiser la voie.

4. La LED cesse de clignoter et s'éteint.

5. La voie choisie est désormais initialisée dans l'InterMural.

6. Si vous désirez initialiser plusieurs commandes à distance (télécommande, inter mural sans fil, etc...), procédez à l'identique à partir de l'étape 2.

7. Replacer le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

Changer le mode X10 en mode sécurisé ebode.

Le mode Sécurisé ebode est pratiqué dans le cas de bâtiments sensibles. Dans ce

cas, les seuils des commandes TPC, EM et IMRF seront opérantes dans le but de sécuriser la communication avec les autres commandes et récepteurs. Le protocole de communication ebode est assimilable aux systèmes de sécurité professionnelle.

1. Enlever le cache/décor de l'Inter Mural.

2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes.

3. Relacher la pression sur la touche PROG.

4. Effectuer 12 appuis brefs et successifs en appuyant sur la touche PROG (12 clignotements verts), au bout de quelques secondes la LED verte clignote 5 fois puis s'arrête. Vous êtes désormais en mode Sécurisé ebode.

5. Replacer le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

Effacer les voies initialisées sur l'Inter Mural Encastrable (retour en mode X10 automatiquement), communément appelé RESET.

1. Enlever le cache/décor de l'Inter Mural. 2. Appuyer et maintenir la touche PROG, la LED s'allume vert au bout de 3 secondes. 3. Relacher la touche PROG. Les LEDs vert et rouge clignotent très rapidement puis s'éteignent (le temps de clignotement peut varier et être plus ou moins long suivant le nombre de voies initiaises) 4. Toutes les voies sont effacées de l'Inter Mural, il repasse automatiquement en mode X10. 5. Replacer le cache/décor de façon à ce que le LOGO ebode soit positionné en bas à droite.

Vérifier le bon fonctionnement de RMV

Appuyer brièvement sur la touche MONTEE, le volet monte.

Appuyer brievement sur la touche DESCENTE, le volet descend.

CONSEILS (base de connaissance disponible et mise à jour sur www.ebodeelectronics.eu)

L'inter mural encastrable ne répond plus aux commandes sans fil ?

• Vérifier et/ou changer la pile de la commande.
• Effectuer un RESET de l'Inter Mural Encastrable (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voie sur l'Inter Mural Encastrable.

Le récepteur prise ne répond plus aux commandes fixes?

• Effectuer un RESET du récepteur prise (Voir paragraphe 5), puis procéder de nouveau à l'initialisation de la voie sur le récepteur prise.

Le volet ne fonctionne plus après plusieurs essais ?

La plupart des volets roulants intègre une sécurité thermique (pour éviter la surchauffe), dans

ce cas attendre plusieurs minutes afin que la sécurité se débloque et procéder à un test Montée/Descente.

FR - Nous, BMB Electronics BV, Kortakker 10 - 4264 AE Veen - The Netherlands, déclarons que les produits suivants : RMV est dans la conformité avec les exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE.
