Produkttyp	Subwoofer
Marke	Polk Audio
Modell	SR104
Nenndurchmesser	10 Zoll (25,4 cm)
Außendurchmesser	26,06 cm
Montagelochdurchmesser	23,11 cm
Einbautiefe	17,78 cm
Frequenzgang	25 bis 200 Hz
Dauerleistung (RMS)	700 W
Spitzenleistung	1400 W
Nennimpedanz	4 Ohm (Einfachschwingspule)
Empfindlichkeit (2,83 V)	87 dB
Gewicht	11,1 kg
Empfohlenes Gehäusevolumen für geschlossene Bauweise	18,7 L netto (0,66 ft³) + Treibervolumen 3,34 L
Material des Korbes	Aluminiumguss
Material der Membran	ABS-Kettenliniengeometrie
Material der Sicke	NBR (Nitrilkautschuk)
Schwingspulentyp	2,5 Zoll, Glas/Epoxid, 4 Lagen Aluminium
Anschlüsse	Sechskant, akzeptieren Kabel bis 8 AWG
Empfohlene Einspielzeit	40 bis 60 Stunden bei moderater Lautstärke
Garantie	3 Jahre eingeschränkt
Pflege	Reinigung mit einem trockenen Tuch
Sicherheitshinweise	Nicht Wasser oder Feuchtigkeit aussetzen; Risiko von Gehörschäden bei hoher Lautstärke

Häufig gestellte Fragen - SR104 POLK AUDIO

Wie hoch ist die maximale Leistung des Subwoofers SR104?

Der SR104 kann 700 Watt Dauerleistung (RMS) und 1400 Watt Spitzenleistung verarbeiten.

Wie lange ist die empfohlene Einspielzeit?

Es wird empfohlen, den Subwoofer 40 bis 60 Stunden bei moderater Lautstärke laufen zu lassen, bevor Sie die Lautstärke erhöhen.

Welcher Gehäusetyp wird für den SR104 empfohlen?

Das empfohlene Nettovolumen für eine geschlossene Box beträgt 0,66 ft³ (18,7 L), zuzüglich des Treibervolumens von 0,12 ft³ (3,34 L).

Kann ich den SR104 an einen Verstärker mit geringer Leistung anschließen?

Ja, aber Vorsicht: Ein übersteuerter Verstärker mit geringer Leistung kann den Lautsprecher leichter beschädigen als ein leistungsstarker Verstärker, der korrekt verwendet wird.

Welche Impedanz hat der SR104?

Der Standard-SR104 hat eine Nennimpedanz von 4 Ohm (Einfachschwingspule). Die DVC-Version bietet Verdrahtungsoptionen.

Wie pflege ich meinen Subwoofer SR104?

Reinigen Sie ihn mit einem trockenen Tuch. Setzen Sie ihn weder Wasser noch Feuchtigkeit aus, und stellen Sie keine Flüssigkeitsbehälter darauf ab.

Welche Kabel sollten für die Anschlüsse verwendet werden?

Die Anschlüsse akzeptieren Lautsprecherkabel bis 8 AWG für sichere Verbindungen.

Kann der SR104 in einem Auto verwendet werden?

Ja, er ist für den Einsatz im Auto ausgelegt. Stellen Sie sicher, dass er sicher befestigt ist und das empfohlene Gehäusevolumen eingehalten wird.

Welche Garantie hat der SR104?

Polk Audio gewährt eine eingeschränkte 3-Jahres-Garantie auf Material- und Verarbeitungsfehler für den Erstkäufer.

Was tun, wenn mein Subwoofer beschädigt erscheint?

Überprüfen Sie ihn bei Erhalt. Wenn Teile fehlen oder beschädigt sind, wenden Sie sich an Ihren Polk Audio-Händler oder den Kundendienst unter 800-377-7655 (USA und Kanada) oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG SR104 POLK AUDIO

TECHNISCHE EIGENSCHAFTEN

	SR104	SR104DVC	SR124	SR124DVC
Diametro nominale	10in. (25,4cm)	10in. (25,4cm)	12in. (30,48cm)	12in. (30,48cm)
Diametro totale	10,26in. (26,06cm)	10,26in. (26,06cm)	12,45in. (31,62cm)	12,45in. (31,62cm)
Diametro foro di montaggio	9,1in. (23,11cm)	9,1in. (23,11cm)	11in. (27,94cm)	11in. (27,94cm)
Diametro cerchio dei fori di bullonatura	9,64in. (24,49cm)	9,64in. (24,49cm)	11,68in. (29,67cm)	11,68in. (29,67cm)
Diametro magnete	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)
Profondità di montaggio	7in. (17,78cm)	7in. (17,78cm)	7,6in. (19,3cm)	7,6in. (19,3cm)
Dislocamento driver	0,12 cu. ft. (3,34L)	0,12 cu. ft. (3,34L)	0,14 cu. ft. (3,96L)	0,14 cu. ft. (3,6L)
Risposta in frequenza	25-200Hz	25-200Hz	20-200Hz	20-200Hz
Capacità termica	700W	700W	700W	700W
Potenza di picco	1400W	1400W	1400W	1400W
Impedenza nominale	4 Ohms	Dual 4 Ohms	4 Ohms	Dual 4 Ohms
Sensibilità (2,83 V)	87dB	90dB@2 Ohms, 84dB@8 Ohms	88dB	91dB@2 Ohms, 85dB@8 Ohms
Peso netto	24,5 lb. (11,1kg)	24,5 lb. (11,1kg)	26,5 lb. (12,0kg)	26,5 lb. (12,0kg)

THIELE/SMALL-PARAMETER

	SR104	SR104DVC	SR124	SR124DVC
Fs	35Hz	36Hz	29Hz	30Hz
Qts	0,47	0,55	0,53	0,55
Qes	0,5	0,6	0,58	0,6
Qms	6,8	8,0	6,9	8,0
Vas	22L	22L	53L	53L
Xmax Lineare (una direzione)	0,64in.	0,64in.	0,64in.	0,64in.
	16,25mm	16,25mm	16,25mm	16,25mm
Re	3,5 Ohms	7,0 Ohms (series)	3,5 Ohms	7,0 Ohms (series)
		1,75 Ohms (parallel)		1,75 Ohms (parallel)
Mms	164g	155g	200g	183g
Cms	125um/N	125um/N	155um/N	150um/N
BI	15,5T-m	19T-m (series)	15,5T-m	19T-m (series)
		9,3T-m (parallel)		9,3T-m (parallel)
Sd	346,36 sq.cm.	346,36 sq. cm.	499 sq. cm.	499 sq. cm.
	53,69 sq. in	53,69 sq. in.	77,35 sq. in.	77,35 sq. in.

EMPFOHLENE ABMESSUNGEN FÜR DIE GESCHLOSSENE BOX

WICHTIGE SICHERHEITSHINWEISE VOR BEDIENUNG DER GERÄTE DURCHLESEN

1. Lesen Sie diese Anweisungen durch.
2. Behalten Sie diese Anweisungen.
3. Beachten Sie alle Warnhinweise.
4. Folgen Sie allen Anleitungen.
5. Verwenden Sie diese Geräte nicht in der Nähe von Wasser.
6. Reinigen Sie sie nur mit einem trockenen Tuch.
7. Blockieren Sie keine Lüftungsöffnungen. Installieren Sie die Geräte entsprechend den Herstelleranweisungen.
8. Installieren Sie sie nicht in der Nähe von Wärmequellen wie Heizkörpern, Wärmeeinlassöffnungen, Öfen oder anderen wärmeerzeugenden Geräten (einschließlich Verstärkern).
9. Verwenden Sie ausschließlich vom Hersteller empfohlene Zusatzgeräte/Zubehör. 10. Lassen Sie alle Wartungen von geschulten Kundendiensttechnikern durchführen. Eine Wartung ist nötig, wenn das Gerät auf irgendeine Weise beschädigt wurde, z.B. durch Schäden am Netzkabel oder -stecker, durch Verschüttungen von Flüssigkeiten, durch das Hineinfallen von Objekten, durch Regen oder Feuchtigkeit, wenn es nicht richtig funktioniert oder wenn es fallengelassen wurde.
10. WARNUNG: Um die Gefahr eines Feuers oder Stromschlags zu verringern, ist dieses Gerät vor Regen oder Feuchtigkeit zu schützen, und mit Flüssigkeit gefüllte Gefäße, wie Vasen, sollen nicht auf diesem Gerät platziert werden.

Entsorgung - Die Entsorgung dieses Produkts kann bestimmten internationalen, nationalen und/oder örtlichen Gesetzen und/oder Vorschriften unterliegen. Detaillierte Informationen hierzu erhalten Sie von dem Fachhändler, bei dem Sie dieses Produkt gekauft haben.

gekauft haben, oder vom Polk Audio-Importeur/Vertrieb in Ihrem Land. Eine Liste von Importeuren/Vertriebsfirmen für Polk Audio erhalten Sie auf der Polk Audio-Website www.polkaudio.com oder von Polk Audio, 5601 Metro Drive, Baltimore, Maryland 21215, USA - Telefon: [phone].

WARNUNG

Leiser stellen und zuhören!

Wenn Sie Ihre Ohren den hohen Dezibelwerten aussetzen, die diese Produkte erzeugen können, kann dies zu dauerhaften Hörschäden führen. Wenn Sie diese Produkte mit voller Lautstärke einsetzen, tun Sie dies auf eigenes Risiko.

SICHERE BETRIEBSGRENZEN

Wenn ein Verstärker, ungeachtet seiner Leistung in Watt, lautere Musik abspielt, als er bei niedriger Verzerrung produzieren kann, kann dies die Lautsprecher beschädigen. Dies ist stärker als die 12- oder 1-Uhr-Position des Lautstärkereglers. Bei einem Betrieb mit dieser Lautstärke kann der Verstärker sehr hohe, hörbare Verzerrungen erzeugen, welche die Musik rau und grob klingen lassen können. Entgegen der verbreiteten Ansicht ist es wahrscheinlicher, dass ein Lautsprecher dadurch beschädigt wird, dass man zu viel Lautstärke aus einem schwachen Verstärker oder Receiver herausholen will, als dass man einen zu starken verwendet.

ERFORDERLICHE EINARBEITUNGSPERIODE

SR-Subwoofer benötigen eine Einarbeitungsperiode, da die Aufhängung (Zentriermembranen und Sicke) bei brandneuen Geräten noch steif ist. Wir empfehlen, den SR-Subwoofer für etwa 40-60 Stunden mit mäßiger Lautstärke zu spielen, bevor Sie den Sound voll aufdrehen. Und zweitens wird durch die Einarbeitungsperiode die Aufhängung gelockert, was besseres Einschwingverhalten und niedrigere Bassfrequenzen garantiert.

ÜBERPRÜFUNG DES INHALTS

Im Karton Ihres Subwoofers sollten Sie Folgendes finden:

1 SR-Subwoofer & Dichtung 1 SR-Subwoofer-Handbuch 1 Online-Registrationskarte 1 Sie für die vordere Schallwand 1,9 bis 2,5 cm

Inspizieren Sie Ihren Subwoofer sorgfältig. Verständigen Sie Ihren Polk Audio-Fachhändler, falls Sie Schäden oder fehlende Teile bemerken. Die Kundendienstabteilung von Polk Audio ist Mo-Fr, 9-18 Uhr (US-Ostküstenzeit) unter der Nummer 800-377-7655 (nur USA und Kanada, außerhalb der USA bitte [phone] anrufen) oder per E-Mail unter [e-mail] erreichbar. Behalten Sie den Karton und das

Verpackungsmaterial, da diese Ihren Subwoofer bei einem etwaigen Transport am besten schützen.

ALLGEMEINE BESCHREIBUNG

Die technische Perfektion und extreme Leistung, die bereits im System SR6500 vorhanden war, wurde jetzt in zwei neuen Subwoofern verwirklicht, dem SR124 und SR104. Beide Modelle bieten Hochleistungsbass aus kleinen, geschlossenen Gehäusen (24,9 l beim SR124 und 18,7 l beim SR104).

LEISTUNGS-MERKMALE

• Sowohl mit Einzel- als auch mit Doppel-Schwingspule (4 Ohm) erhältlich.
• Ein Schwingspulenträger (6,35 cm) aus Glas/Epoxyharz, der mit vier Schichten von dickem, hochtemperaturfestem Aluminiumdraht umwickelt ist, bietet die höchste Leistung (700 Watt Dauerleistung) und Zuverlässigkeit in der Geschichte von Polk Audio. Die Schwingspule wird mittels eines umfangreichen Netzwerkes von Öffnungen im Polschuh und Korb mit Kühlung angeblasen.
• Speziell entworfene gebogene Leitbleche glätten den Luftstrom, um Turbulenzen zu vermeiden, die zu Störgeräuschen und Aussetzern führen können.
• Doppel-Zentriermembranen kontrollieren den Langhub der Membran und garantieren einen festen, detaillierten und musikalischen Bass. Polks Klippel Distortion Analyzer, der mit Lasertechnologie das Verhalten von Treibern misst und optimiert, verbessert die Linearität, verringert Verzerrungen und glättet und erweitert den Frequenzgang.
• Die Zentriermembranmanschette zwischen den beiden Zentriermembranen sorgt für eine präzise Ausrichtung der Schwingspule.
• Die Manschette verringert auch die Belastung der Aufhängung und verlängert dadurch die Lebensdauer des Systems. Die ABS-Membran mit Kettenkurvenform hat eine natürlich starke und stabile Geometrie für extrem verzerrungsarmen Bass. Massiver Druckgussaluminium-Korb. Die Nitrilkautschuk-Sicke dämpft verzerrende Resonanzen und hält selbst schwierigste Auto-Umgebungen aus.
• Terminals mit Innensechskantschlüssel für saubere, professionelle Anschlüsse können Lautsprecherdraht bis zu Gauge 8 verwenden.

DATEN

	SR104	SR104DVC	SR124	SR124DVC
Nenndurchmesser	10in. (25,4cm)	10in. (25,4cm)	12in. (30,48cm)	12in. (30,48cm)
Gesamtdurchmesser	10,26in. (26,06cm)	10,26in. (26,06cm)	12,45in. (31,62cm)	12,45in. (31,62cm)
Durchmesser des Befestigungslöchs	9,1in. (23,11cm)	9,1in. (23,11cm)	11in. (27,94cm)	11in. (27,94cm)
Schraubenlochkreis	9,64in. (24,49cm)	9,64in. (24,49cm)	11,68in. (29,67cm)	11,68in. (29,67cm)
Magnetdurchmesser	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)
Befestigungstiefe	7in. (17,78cm)	7in. (17,78cm)	7,6in. (19,3cm)	7,6in. (19,3cm)
Treiberhub	0,12 cu. ft. (3,34L)	0,12 cu. ft. (3,34L)	0,14 cu. ft. (3,96L)	0,14 cu. ft. (3,96L)
Frequenzgang	25-200Hz	25-200Hz	20-200Hz	20-200Hz
Thermale Belastbarkeit	700W	700W	700W	700W
Nennimpedanz	1400W	1400W	1400W	1400W
Nominal Impedance	4 Ohms	Dual 4 Ohms	4 Ohms	Dual 4 Ohms
Empfindlichkeit (2,83 V)	87dB	90dB@2 Ohms,84dB@8 Ohms	88dB	91dB@2 Ohms,85dB@8 Ohms
Nettogewicht	24,5 lb. (11,1kg)	24,5 lb. (11,1kg)	26,5 lb. (12,0kg)	26,5 lb. (12,0kg)

THIELE-SMALL PARAMETERS

	SR104	SR104DVC	SR124	SR124DVC
Fs	35Hz	36Hz	29Hz	30Hz
Qts	0,47	0,55	0,53	0,55
Qes	0,5	0,6	0,58	0,6
Qms	6,8	8,0	6,9	8,0
Vas	22L	22L	53L	53L
Xmax Linear (eine Richtung)	0,64in.	0,64in.	0,64in.	0,64in.
	16,25mm	16,25mm	16,25mm	16,25mm
Re	3,5 Ohms	7,0 Ohms (seriell)	3,5 Ohms	7,0 Ohms (seriell)
		1,75 Ohms (parallel)		1,75 Ohms (parallel)
Mms	164g	155g	200g	183g
Cms	125um/N	125um/N	155um/N	150um/N
BI	15,5T-m	19T-m (seriell)	15,5T-m	19T-m (seriell)
		9,3T-m (parallel)		9,3T-m (parallel)
Sd	346,36 sq.cm.	346,36 sq. cm.	499 sq. cm.	499 sq. cm.
	53,69 sq. in	53,69 sq. in.	77,35 sq. in.	77,35 sq. in.

EMPFOHLENE

GRÖSSE FÜR

GESCHLOSSENES GEHÄUSE

SR104/SR104DVC—0,66 cu. ft. (18,7 L) netto

Wichtig: Der Treiberhub (0,12 cu ft/3,34 L)

muss zum Gesamtvolumen hinzugezählt werden.

SR124/SR124DVC — 0,88 cu. ft. (24,9 L) netto

Wichtig: Der Treiberhub (0,14 cu ft./3,96 L)

muss zum Gesamtvolumen hinzugezählt werden.

WICHTIGE

INSTALLATIONSHINWEISE:

SR-Subwoofer sind schwer:

Der SR104 wiegt 11,1 kg.

Der SR124 wiegt 12,02 kg.

Um den Subwoofer im Gehäuse richtig zu unterstützen, sollen Sie für die vordere

Schallwand 1,9 bis 2,5 cm dicke

Faserplatten verwenden.

Wenn Sie den SR-Subwoofer mit dem Magnet nach außen gerichtet montieren wollen, müssen Sie sicherstellen, dass die Vorbohrungen klein sind und dass Sie Befestigungsschrauben mit einem sich gut einschraubenden Gewinde verwenden, so dass der Subwoofer sicher in der Schallwand sitzt.

Umfassende Details über den Bau eines Gehäuses für den SR-Subwoofer finden Sie bei: polkaudio.com/car/toilbox/subboxplans/.

2 Ohm-Verdrahtung

Zwei parallel geschaltete 4-Ohm-Subwoofer ergeben eine Belastung von 2 Ohm. Vergewissern Sie sich, dass Ihr Verstärker bei dieser Konfiguration im Brückenmodus 2-Ohm-stabil ist. Vor der Verdrahtung in dieser Konfiguration sollten Sie das Handbuch des Verstärkers ansehen.

HINWEIS: SR SVC-Subwoofer: An der Klemmleiste sind sowohl die positiven als auch die negativen Anschlüsse jeweils miteinander verdrahtet. Dadurch ist es leichter, weitere Subwoofer parallel geschaltet an Ihren Verstärker anzuschließen.

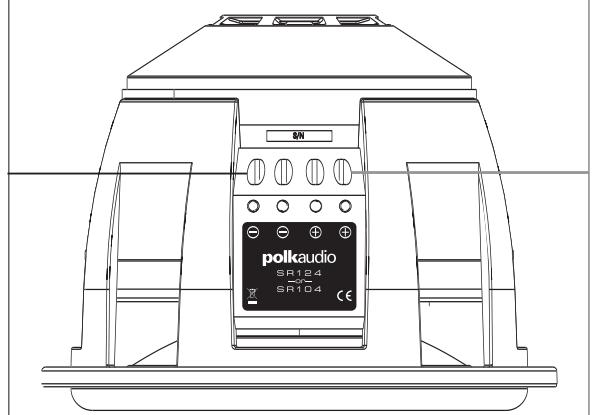

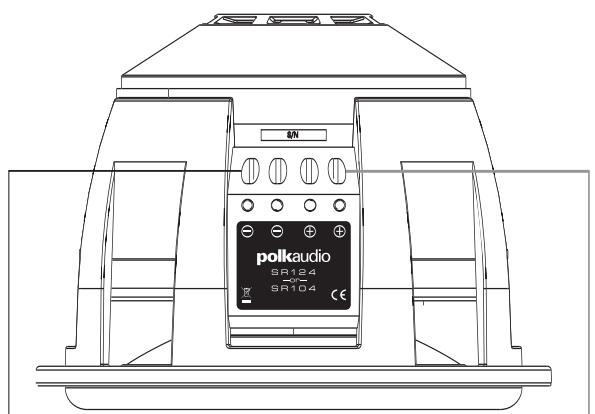

VERDRAHTUNG FÜR SR104/124-SUBWOOFER MIT EINER SCHWINGSPULE

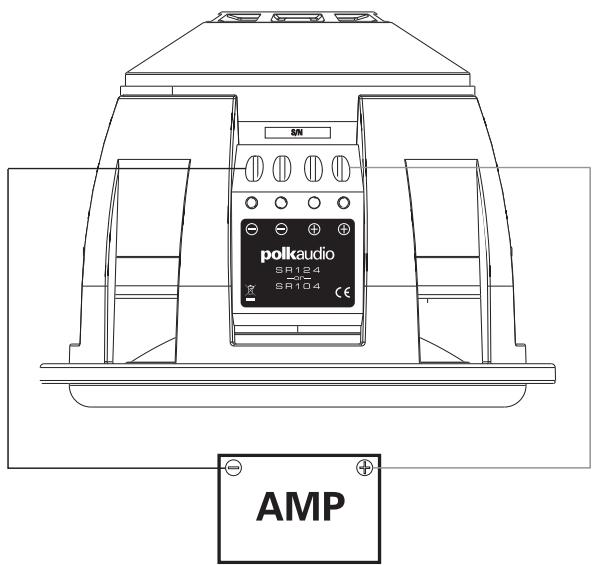

Einzelverdrahtung (4 Ohm)

AMP

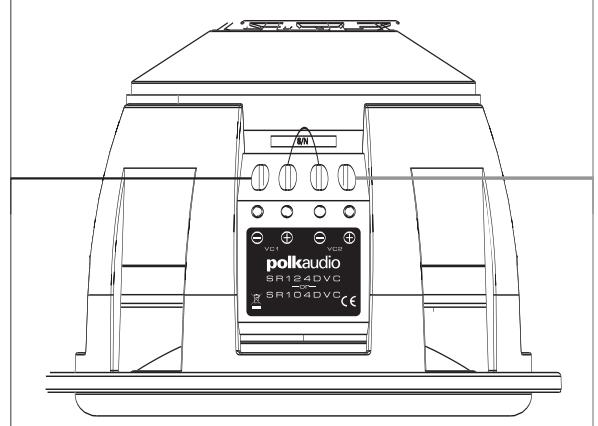

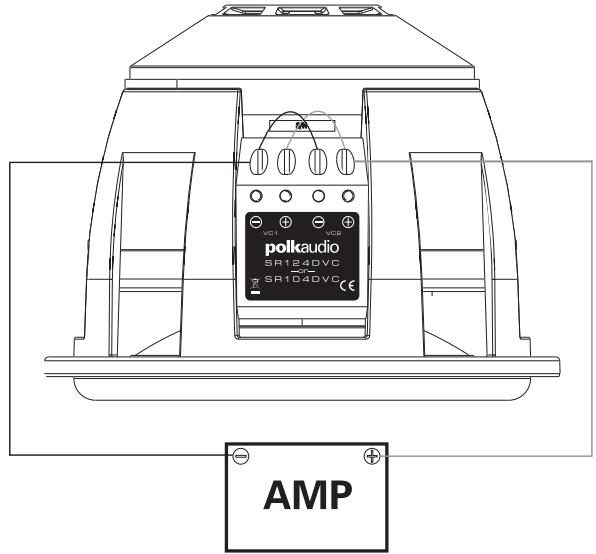

VERDRAHTUNG FÜR SR104/124DVC-SUBWOOFER MIT DOPPELTER SCHWINGSPULE 2-Ohm-Parallel-Verdrahtung Hinweis: Die Schwingspulen des SR104/124DVC sind werksseitig in einer parallelen 2-Ohm-Konfiguration verdrahtet. Es ist keine weitere Verdrahtung nötig.

AMP

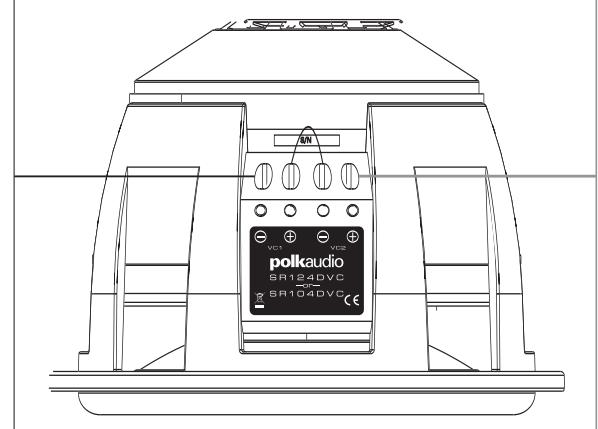

2,6-Ohm-Serien/Parallel-Verdrahtung

Hinweis: Die Modelle SR104/124DVC sind in einer seriell/parallelen 2,6-Ohm-Konfiguration verdrahtet. Merken Sie sich bitte die Position der Steckbrücken für diese Verdrahtung.

4-Ohm-Serien/Parallel-Verdrahtung

Hinweis: Die Modelle SR104/124DVC sind in einer seriell/parallelen 4-Ohm-Konfiguration verdrahtet. Merken Sie sich bitte die Position der Steckbrücken für diese Verdrahtung.
