SR104 - Subwoofer POLK AUDIO - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer
Marca	Polk Audio
Modello	SR104
Diametro nominale	10 pollici (25,4 cm)
Diametro esterno	26,06 cm
Diametro foro di montaggio	23,11 cm
Profondità di montaggio	17,78 cm
Risposta in frequenza	25 a 200 Hz
Potenza continua (RMS)	700 W
Potenza di picco	1400 W
Impedenza nominale	4 Ohm (bobina singola)
Sensibilità (2,83 V)	87 dB
Peso	11,1 kg
Volume cassa sigillata consigliato	18,7 L netti (0,66 ft³) + volume trasduttore 3,34 L
Materiale del cestello	Fusione d'alluminio
Materiale del cono	ABS a geometria catenaria
Materiale della sospensione	NBR (gomma nitrilica)
Tipo di bobina	2,5 pollici, vetro/epossidico, 4 strati di alluminio
Connettori	Esagonali, accettano cavo fino a 8 AWG
Periodo di rodaggio consigliato	40 a 60 ore a volume moderato
Garanzia	3 anni limitata
Manutenzione	Pulizia con un panno asciutto
Precauzioni di sicurezza	Non esporre all'acqua o all'umidità; rischio di sordità a volume elevato

Domande frequenti - SR104 POLK AUDIO

Qual è la potenza massima del subwoofer SR104?

L'SR104 può gestire 700 watt in continuo (RMS) e 1400 watt di picco.

Qual è il periodo di rodaggio consigliato?

Si consiglia di far funzionare il subwoofer per 40 a 60 ore a volume moderato prima di alzare il volume.

Che tipo di cassa usare per l'SR104?

Il volume netto consigliato per una cassa sigillata è di 0,66 ft³ (18,7 L), a cui va aggiunto il volume del trasduttore di 0,12 ft³ (3,34 L).

Posso collegare l'SR104 a un amplificatore di bassa potenza?

Sì, ma attenzione: un amplificatore di bassa potenza spinto in saturazione può danneggiare l'altoparlante più facilmente di un ampli potente usato correttamente.

Qual è l'impedenza dell'SR104?

L'SR104 standard ha un'impedenza nominale di 4 Ohm (bobina singola). La versione DVC offre opzioni di cablaggio.

Come mantenere il mio subwoofer SR104?

Puliscilo con un panno asciutto. Non esporlo all'acqua o all'umidità, e non posizionare sopra recipienti contenenti liquidi.

Quali cavi usare per le connessioni?

I connettori accettano cavo per altoparlanti fino al calibro 8 AWG per connessioni solide.

L'SR104 può essere usato in un'auto?

Sì, è progettato per uso automobilistico. Assicurati di fissarlo saldamente e di rispettare il volume della cassa consigliato.

Qual è la garanzia dell'SR104?

Polk Audio offre una garanzia limitata di 3 anni per difetti di materiali e manodopera all'acquirente originale.

Cosa fare se il mio subwoofer sembra danneggiato?

Ispezionalo al ricevimento. Se mancano parti o sono danneggiate, contatta il tuo rivenditore Polk Audio o il servizio clienti al 800-377-7655 (USA e Canada) o via email a [e-mail].

MANUALE UTENTE SR104 POLK AUDIO

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione alle avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare questo apparato vicino all'acqua.
6. Pulire solo con un panno asciutto.
7. Non bloccare alcuna apertura per la ventilazione. Installare secondo le istruzioni fornite dal fabbricante.
8. Non installare vicino a fonti di calore come ad esempio radiatori, camini, stufe o altre apparecchiature che generino calore, inclusi gli amplificatori.
9. Utilizzare solo gli accessori forniti dal fabbricante.
10. Contattare personale di assistenza qualificato per qualsiasi intervento di assistenza. Ottenere assistenza se l'apparato è danneggiato in alcun modo, per esempio se si hanno danni alla spina o al cavo di alimentazione, se è stato versato del liquido, se l'apparato è stato esposto a pioggia o umidità, se non funziona normalmente o se è caduto. 11. AVVERTENZA: per evitare i rischi di incendio e di scossa elettrica, non esporre l'apparato alla pioggia o all'umidità e non posizionare sull'unità alcun contenitore contenente un liquido, come ad esempio un vaso.

Smaltimento del prodotto - Seguire le norme internazionali, nazionali e locali per lo smaltimento di questo prodotto. Per ulteriori informazioni, contattare il proprio rivenditore oppure l'importatore/distributore nel proprio Paese. Per ottenere un

elenco di importatori/distributori, visitare il sito Web Polk Audio www.polkaudio.com oppure contattare Polk Audio all'indirizzo 5601 Metro Drive, Baltimore, Maryland 21215, USA - Telefono: [phone].

AVVERTENZA

Abbassare il volume per ascoltare! L'ascolto ai livelli elevati di decibel possibili con questo prodotto può causare la perdita permanente dell'udito. Se l'utente ascolta al volume massimo, lo fa a proprio rischio e pericolo.

LIMITI AL FUNZIONAMENTO SICURO

Se un amplificatore viene utilizzato a un volume di ascolto maggiore di quanto è in grado di produrre a bassi livelli di distorsione, indipendentemente dalla potenza, ciò può danneggiare i diffusori. Solitamente ciò corrisponde al livello del controllo del volume nella posizione "ore 12 o ore 1." L'utilizzo a questo livello può causare notevoli distorsioni udibili nell'amplificatore, producendo un suono sgradevole. Molte persone non sanno che un volume elevato da un amplificatore o un ricevitore a bassa potenza può causare più danni di quello proveniente da una unità ad alta potenza.

PERIODO DI RODAGGIO OBBLIGATORIO

Per i subwoofer SR è necessario un periodo di rodaggio, poiché la sospensione (centratore e surround) è rigida quando è nuova. Si consiglia di utilizzare il subwoofer SR a livelli di volume limitati per un periodo compreso tra 40 e 60 ore prima di aumentare notevolmente il volume. Inoltre, un periodo di rodaggio permette di ammorbidire la sospensione e di ottenere una frequenza dei bassi minore.

COMPLETARE L'INVENTARIO

All'interno del contenitore dei subwoofer, troverete:

1 Subwoofer SR e relativa guarnizione, 1 Manuale del subwoofer SR, 1 Scheda per la registrazione in linea, 1 Una chiave a brugola da 2,5 mm

Ispezionare i subwoofer con attenzione. Nel caso in cui si notino danni o parti mancanti, notificare il proprio rivenditore Polk Audio. Il servizio assistenza clienti Polk Audio è disponibile dalle 9.00 alle 18.00, fuso orario orientale, dal lunedì al venerdì, al numero 800-377-7655 (solo negli USA e nel Canada; da altri paesi chiamare il numero [phone]) o tramite e-mail all'indirizzo [e-mail]. Conservare la scatola e i materiali d'imballaggio per proteggere i subwoofer nel caso in cui fosse necessario trasportarli.

DESCRIZIONE GENERALE

La stessa attenzione alla qualità e alle prestazioni che ha contraddistinto il sistema SR6500 è stata applicata a due nuovi subwoofer, il SR124 e il SR104. Entrambi i modelli sono stati concepiti in modo da generare bassi di qualità da primato quando installati in casse sigillate di piccole dimensioni (25 litri per il SR124 e 18,7 litri per il modello SR104).

CARATTERISTICHE

• Disponibile in configurazioni con voice coil singolo o doppio da 4 Ohm.
• Un supporto per voice coil in vetro/resina da 6,4 cm avvolto con quattro strati di cavi in alluminio spesso per alte temperature che permettono di ottenere una capacità termica (700 Watt di potenza continua!) ed affidabilità maggiore di qualsiasi prodotto Polk Audio precedente.
• Il voice coil è immerso nell'aria di raffreddamento grazie a un'ampia rete di aperture nel polo e nel cesto.
• Le palette curve addolciscono il flusso dell'aria per evitare eventuali turbolenze che potrebbero causare rumori e "sbuffi."
• I doppi concentratori controllano con precisione l'escursione notevole del cono, ottenendo bassi "compatti" e ricchi di dettagli e di musica.
• L'analizzatore della distorsione Klippel di Polk utilizza la tecnologia laser per misurare e ottimizzare la linearità, minimizzare

la distorsione e appiattire ed estendere la risposta in frequenza.

• Il colletto centratore, inserito tra i due centratori, garantisce un allineamento preciso del voice coil. Il colletto riduce inoltre la tensione sulla sospensione, aumentando la durata dell'unità.
• Cono ABS con geometria catenaria, una forma solida e stabile per bassi con distorsione minima.
• Cesto in alluminio pressofuso massiccio.
• Surround in gomma nitrilica (NBR) che smorza le frequenze di risonanza che generano distorsione nei veicoli.
• Terminali a chiave esagonale per collegamenti puliti e professionali che permettono di utilizzare cavi di spessore massimo di 8 AWG.

SR104/SR104DVC—0.66 cu. ft. (18.7L) netti— Importante: Aggiungere il volume di dislocamento del driver (0.12 cu ft/3.34L) al volume totale.

SR124/SR124DVC—0.88 cu. ft. (24.9L) netti— Importante: Aggiungere il volume di dislocamento del driver (0.14 cu ft./3.96L) al volume totale.

NOTE IMPORTANTI PER L'INSTALLAZIONE:

I subwoofer SR sono pesanti: Il SR104/SR104DVC pesa 24,5 lb. (11,1kg). Il SR124/SR124DVC pesa 26,5 lb. (12,0kg).

Per sostenere adeguatamente il subwoofer nella cassa, utilizzare MDF da 19-25 mm per il baffle anteriore.

Se si desidera montare il subwoofer SR con il magnete rivolto verso l'esterno, verificare che i fori pilota siano di piccole dimensioni e utilizzare viti di montaggio con una filettatura incisiva che permetta di fissare bene il subwoofer nella parete.

Per informazioni dettagliate su come costruire una cassa sigillata per il subwoofer SR, visitare: polkaudio.com/car/tooblox/subboxplans/.

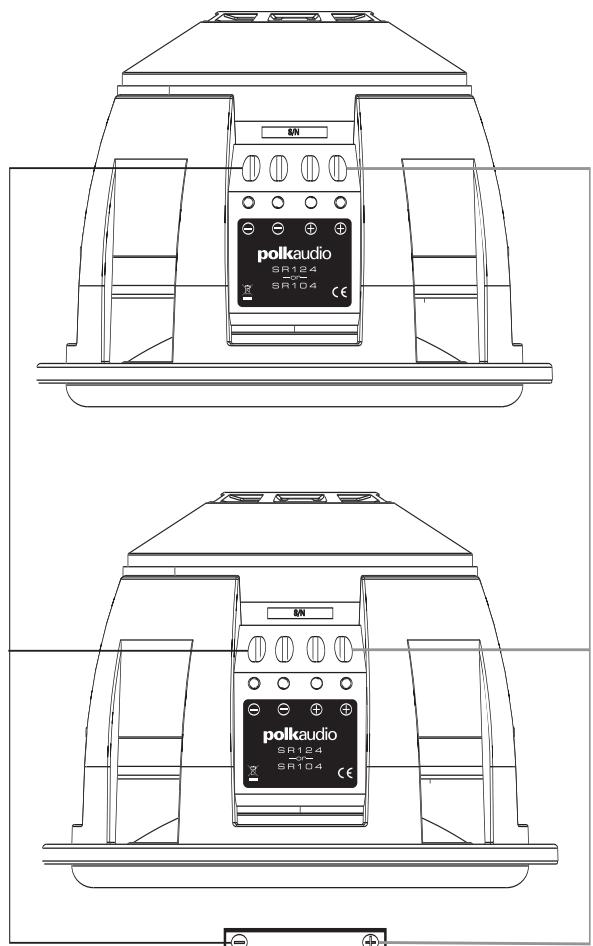

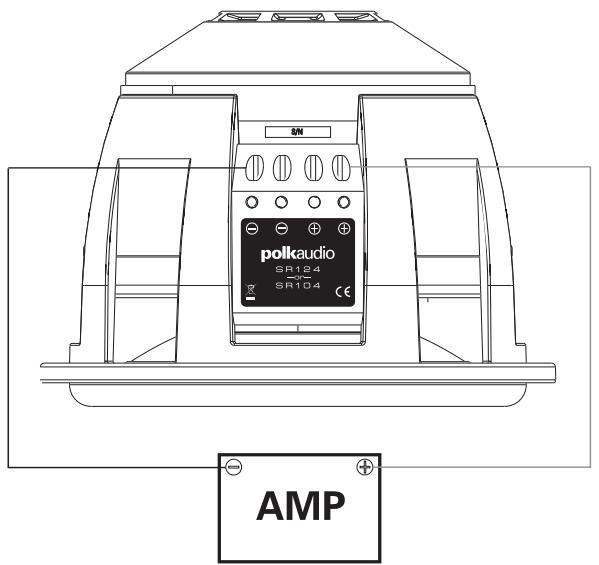

Cablatura a 2 Ohm

Due subwoofer da 4 Ohm cablati in parallelo presentano un carico di 2 Ohm. Verificare che l'amplificatore sia stabile con un carico di impedenza di 2 Ohm quando è in configurazione a ponte. Prima di eseguire la cablatura utilizzando questa configurazione, consultare il manuale dell'utente dell'amplificatore.

NOTA: Nei subwoofer SR SVC, i due terminali positivi sono collegati tra loro e i due terminali negativi sono collegati tra loro. Questo permette di cablare ulteriori subwoofer all'amplificatore in parallelo.

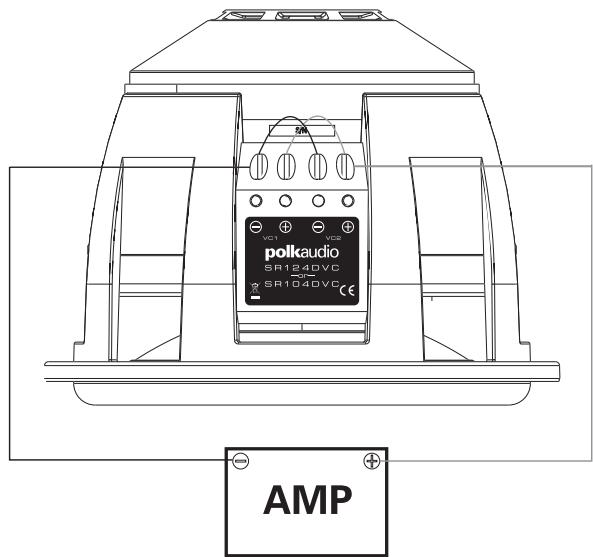

Cablatura singola a 4 Ohm

AMP

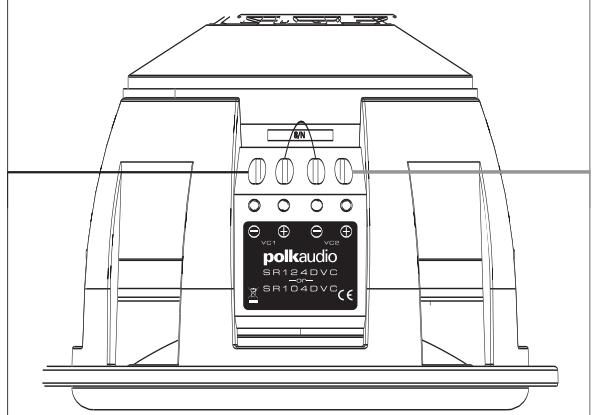

CABLATURA PER I SUBWOOFER

Cablatura a 2 Ohm in parallelo Nota: I voice coil SR104/124DVC sono cablati in una configurazione in parallelo da 2 Ohm in fabbrica. Non è necessaria un'ulteriore cablatura.

AMP

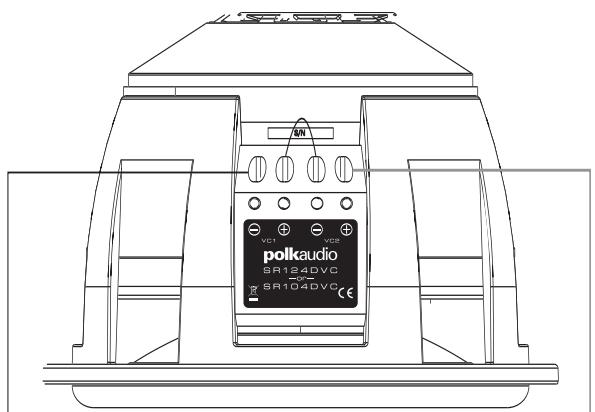

AMP Cablatura a 2,6 Ohm in parallelo Nota: I SR104/124DVC sono cablati in una configurazione in serie/parallelo da 2,6 Ohm. Notare la posizione dei ponticelli per questa cablatura.

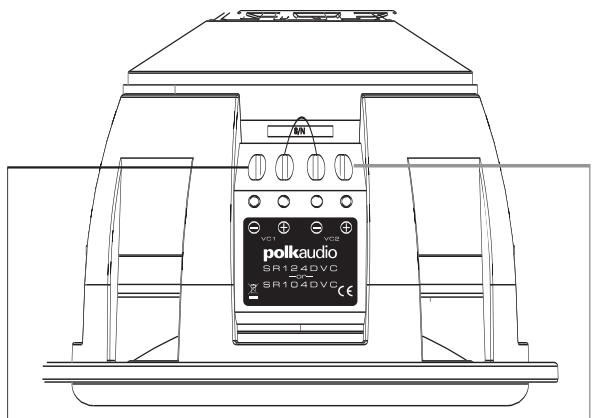

Cablatura a 4 Ohm in serie/parallelo

Nota: I SR104/124DVC sono cablati in una configurazione in serie/parallelo da 4 Ohm. Notare la posizione dei ponticelli per questa cablatura.
