Tipo de produto	Subwoofer
Marca	Polk Audio
Modelo	SR104
Diâmetro nominal	10 polegadas (25,4 cm)
Diâmetro externo	26,06 cm
Diâmetro do furo de montagem	23,11 cm
Profundidade de montagem	17,78 cm
Resposta em frequência	25 a 200 Hz
Potência contínua (RMS)	700 W
Potência de pico	1400 W
Impedância nominal	4 Ohms (bobina simples)
Sensibilidade (2,83 V)	87 dB
Peso	11,1 kg
Volume de caixa selada recomendado	18,7 L líquido (0,66 pé³) + volume do transdutor 3,34 L
Material do cesto	Alumínio fundido
Material do cone	ABS com geometria catenária
Material da suspensão	NBR (borracha nitrílica)
Tipo de bobina	2,5 polegadas, vidro/epóxi, 4 camadas de alumínio
Conectores	Hexagonais, aceitando cabo até 8 AWG
Período de amaciamento recomendado	40 a 60 horas em volume moderado
Garantia	3 anos limitada
Manutenção	Limpeza com pano seco
Precauções de segurança	Não expor à água ou umidade; risco de surdez em volume alto

Perguntas frequentes - SR104 POLK AUDIO

Qual é a potência máxima do subwoofer SR104?

O SR104 pode lidar com 700 watts contínuos (RMS) e 1400 watts de pico.

Qual é o período de amaciamento recomendado?

Recomenda-se operar o subwoofer por 40 a 60 horas em volume moderado antes de aumentar o volume.

Que tipo de caixa usar para o SR104?

O volume líquido recomendado para uma caixa selada é de 0,66 pé³ (18,7 L), ao qual deve ser adicionado o volume do transdutor de 0,12 pé³ (3,34 L).

Posso conectar o SR104 a um amplificador de baixa potência?

Sim, mas cuidado: um amplificador de baixa potência forçado à saturação pode danificar o alto-falante mais facilmente do que um amplificador potente usado corretamente.

Qual é a impedância do SR104?

O SR104 padrão tem uma impedância nominal de 4 Ohms (bobina simples). A versão DVC oferece opções de fiação.

Como manter meu subwoofer SR104?

Limpe-o com um pano seco. Não o exponha à água ou umidade, e não coloque recipientes com líquido sobre ele.

Quais cabos usar para as conexões?

Os conectores aceitam cabo de alto-falante até o calibre 8 AWG para conexões firmes.

O SR104 pode ser usado em um carro?

Sim, é projetado para uso automotivo. Certifique-se de fixá-lo firmemente e respeitar o volume de caixa recomendado.

Qual é a garantia do SR104?

A Polk Audio oferece uma garantia limitada de 3 anos para defeitos de materiais e mão de obra ao comprador original.

O que fazer se meu subwoofer parecer danificado?

Inspecione-o no recebimento. Se faltarem peças ou estiverem danificadas, entre em contato com seu revendedor Polk Audio ou com o atendimento ao cliente pelo 800-377-7655 (EUA e Canadá) ou por e-mail em [e-mail].

MANUAL DE UTILIZADOR SR104 POLK AUDIO

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto de água.
6. Limpe apenas com um pano seco.
7. Não bloqueie as aberturas de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de nenhuma fonte de calor.
9. Utilize apenas os acessórios especificados pelo fabricante.
10. Toda a manutenção deve ser realizada por pessoal de manutenção especializado. É necessário prestar assistência técnica ao aparelho quando tiver sofrido danos de qualquer tipo, tais como danos ao cabo de alimentação ou ao plugue, derramamento de líquido ou queda de objetos sobre o aparelho, exposição do aparelho à chuva ou umidade, mau funcionamento ou queda do aparelho.
11. AVISO: Para reduzir o risco de incêndio ou choque elétrico, este aparelho não deve ser exposto à chuva ou à umidade. Objetos que contenham líquidos, como vasos, não devem ser colocados sobre este aparelho.

Descarte do produto - Algumas leis ou regulamentos internacionais, nacionais e/ou locais podem reger os procedimentos para descarte deste produto. Para obter informações mais detalhadas, entre em contato com a loja onde adquiriu o produto ou

com o importador ou distribuidor da Polk Audio em seu país. Para obter uma lista dos importadores/distribuidores da Polk Audio, visite o website em www.polkaudio.com ou entre em contato com a Polk Audio no endereço 5601 Metro Drive, Baltimore, Maryland 21215, USA—Telefone: [phone].

ATENÇÃO

Abaixe o volume e ouça!

A exposição do ouvinte a níveis elevados de decibéis que estes produtos podem produzir pode resultar em perda permanente de audição. Ao ouvir os sons produzidos por este produto com o maior volume, você está assumindo todos os riscos.

As caixas acústicas podem ser danificadas quando um amplificador, independente de sua potência, for operado em níveis de reprodução mais elevados do que consegue produzir em níveis baixos de distorção. Esta posição é geralmente acima da posição correspondente ao "meio-dia ou 1 hora" no controle de volume. A operação nesse volume pode resultar em níveis muito elevados de distorção audível a partir do amplificador, o que pode acrescentar um som desarmonioso e estridente no som reproduzido. Ao contrário do que se pensa, é mais fácil DANIFICAR uma caixa acústica ao tentar maximizar o volume a partir de um amplificador ou receiver de baixa potência do que de um de alta potência.

PERÍODO DE "AMACIAMENTO"

Os subwoofers SR requerem um período de "amaciamento" porque a suspensão (aranhas e surround) não é maleável quando nova. Antes de o volume ser realmente aumentado, recomendamos que o subwoofer SR seja utilizado para reproduzir sons em níveis moderados de volume durante um período de aproximadamente 40 a 60 horas. Isto garantirá duas coisas. Em segundo lugar, um período de "amaciamento" ajuda a aumentar a flexibilidade da suspensão para produzir melhor resposta a transientes e amplitude de frequências de graves mais baixas.

VERIFIQUE O CONTEÚDO

Cada embalagem de subwoofer contém:

1 subwoofer SR e gaxeta, 1 manual do subwoofer SR, 1 cartão de registro online, 1 chave Allen de 2,5 mm

Inspecione com atenção seu(s) subwoofer(s). Notifique o revendedor da Polk Audio caso note algo como dano ou ausência de componente. O Departamento de Atendimento ao Cliente da Polk Audio está disponível de segunda a sexta-feira das 9:00 às 18:00hs (horário de Nova York), pelo número [phone] (apenas EUA e Canadá; ligações de outros países devem ser feitas para [phone]) ou por e-mail em [e-mail]. Guarde a caixa e

o material de embalagem, pois são mais adequados para proteger o(s) subwoofer(s) caso precisem ser transportados.

DESCRIÇÃO GERAL

A mesma excelência em engenharia e obsessão pelo desempenho que caracterizam o Sistema SR6500 foram aplicadas aos novos subwoofers: o SR124 e o SR104. Os dois modelos foram projetados para reproduzir graves de qualidade competitiva quando instalados em caixas seladas com volumes [24,9 L (0,88 ft³) para o SR124 e 18,7 L (0,66 ft³) para o SR104].

CARACTERÍSTICAS

• Disponíveis em configurações com bobina móvel simples e dupla de 4 Ohm.
• Um suporte de bobina móvel de vidro/epóxi de 2,5 polegadas, enrolado com quatro camadas de fio de alumínio de bitola larga classificado para altas temperaturas, proporciona a mais elevada capacidade de processamento de potência (700 Watts contínuos!) e confiabilidade na história da Polk Audio.
• A bobina móvel é envolvida por ar de arrefecimento através de uma vasta rede de aberturas de ventilação localizadas no chassi e no cone.
• Aletas curvas especialmente projetadas estabilizam o fluxo de ar para evitar qualquer tipo de turbulência que possa causar ruído e oscilações (chuffing).
• Aranhas duplas controlam restritamente o longo deslocamento do cone para proporcionar a reprodução maior em termos de graves detalhados e musicais extremamente bem definidos.
• O Analisador de Distorções Kippel da Polk, que usa Tecnologia laser para medir e otimizar o comportamento do alto-falante ao reproduzir em alto volume, ajuda a maximizar a linearidade, minimizar a distorção, harmonizar e ampliar a resposta de frequência.
• O anel de aranha, situado entre as aranhas duplas, assegura o alinhamento preciso da bobina móvel. O anel também reduz a pressão sobre a suspensão, aumentando a durabilidade.
• Cone ABS com geometria catenária, uma geometria naturalmente forte e estável para graves com distorção ultra-baixa.
• Estrutura de alumínio fundido maciço.
• Surround com borracha nitrílica (NBR), amortece a ressonância causadora de distorções em ambientes automotivos inóspitos.
• Terminais hexagonais permitem conexões profissionais simples e aceitam cabos para caixas acústicas de até 8 AWG.

ESPECIFICAÇÕES

	SR104	SR104DVC	SR124	SR124DVC
Diâmetro nominal	10in. (25,4cm)	10in. (25,4cm)	12in. (30,48cm)	12in. (30,48cm)
Diâmetro geral	10,26in. (26,06cm)	10,26in. (26,06cm)	12,45in. (31,62cm)	12,45in. (31,62cm)
Diã. do orício de montagem	9,1in. (23,11cm)	9,1in. (23,11cm)	11in. (27,94cm)	11in. (27,94cm)
Diã. do tíc. dos oríféric. dos parafusos	9,64in. (24,49cm)	9,64in. (24,49cm)	11.68in. (29,67cm)	11.68in. (29.67cm)
Diâmetro do imã	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)	7in. (17,78cm)
Profundidade de montagem	7in. (17,78cm)	7in. (17,78cm)	7,6in. (19,3cm)	7,6in. (19,3cm)
Deslocamento do alto-falante	0,12 cu. ft. (3,34L)	0,12 cu. ft. (3,34L)	0,14 cu. ft. (3,96L)	0,14 cu. ft. (3,96L)
Resposta de frequência	25-200Hz	25-200Hz	20-200Hz	20-200Hz
Capac. de process. de potên. tírmica 700W		700W	700W	700W
Capac. de process. de pico de potência 1400W		1400W	1400W	1400W
Impedância nominal	4 Ohms	4 Ohms dupla	4 Ohms	4 Ohms dupla
Sensibilidade (2,83 V)	87dB	90dB@2 Ohms,84dB@8 Ohms	88dB	91dB@2 Ohms,85dB@8 Ohms
Peso líquido	24,5 lb. (11,1kg)	24,5 lb. (11,1kg)	26,5 lb. (12,0kg)	26,5 lb. (12,0kg)

PARÂMETROS THIELE-SMALL

	SR104	SR104DVC	SR124	SR124DVC
Fs	35Hz	36Hz	29Hz	30Hz
Qts	0,47	0,55	0,53	0,55
Qes	0,5	0,6	0,58	0,6
Qms	6,8	8,0	6,9	8,0
Vas	22L	22L	53L	53L
Xmax Linear (unidirectional)	0,64in.	0,64in.	0,64in.	0,64in.
	16,25mm	16,25mm	16,25mm	16,25mm
Re	3,5 Ohms	7,0 Ohms (série)	3,5 Ohms	7,0 Ohms (série)
		1,75 Ohms (paralela)		1,75 Ohms (paralela)
Mms	164g	155g	200g	183g
Cms	125um/N	125um/N	155um/N	150um/N
BI	15,5T-m	19T-m (série)	15,5T-m	19T-m (série)
		9,3T-m (paralela)		9,3T-m (paralela)
Sd	346,36 sq.cm.	346,36 sq. cm.	499 sq. cm.	499 sq. cm.
	53,69 sq. in	53,69 sq. in.	77,35 sq. in.	77,35 sq. in.

TAMANHOS RECOMENDADOS PARA CAIXAS SELADAS

SR104/SR104DVC—0,66 cu. ft. (18,7 L) líquido— Importante: Adicionar deslocamento do alto-falante (0,12 cu ft/3,34 L) ao volume total.

SR124/SR124DVC—0,88 cu. ft. (24,9 L) líquido— Importante: Adicionar deslocamento do alto-falante (0,14 cu ft/3,96 L) ao volume total.

OBSERVAÇÕES IMPORTANTES SOBRE A INSTALAÇÃO:

Os subwoofers SR são pesados: O SR104/SR104DVC pesa 24,5 lb. (11,1 kg). O SR124/SR124DVC pesa 26,5 lb. (12,0 kg).

Para proporcionar apoio adequado ao subwoofer na caixa, use MDF de 1,9 cm (3/4") a 2,5 cm (1") para o painel frontal.

Se planejar montar o subwoofer SR com o ímã voltado para fora, certifique-se de que os orifícios piloto sejam pequenos e use parafusos de fixação com roscas pronunciadas que prenderão o subwoofer com firmeza no painel.

Para obter detalhes completos sobre como construir uma caixa para o subwoofer SR, visite: polkaudio.com/car/toolbox/subboxplans/.

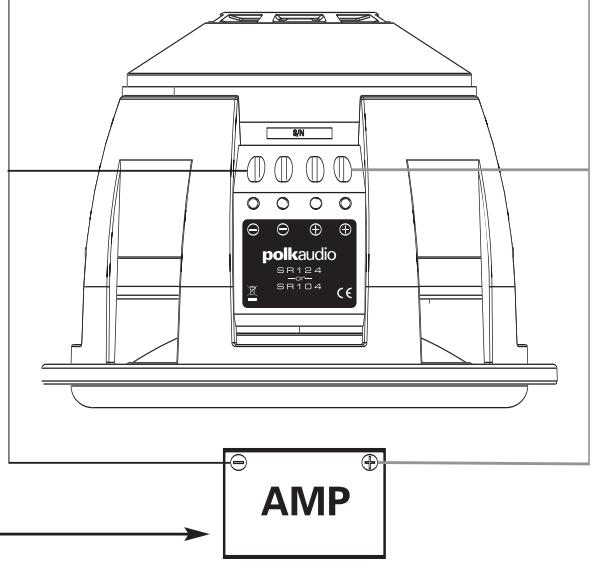

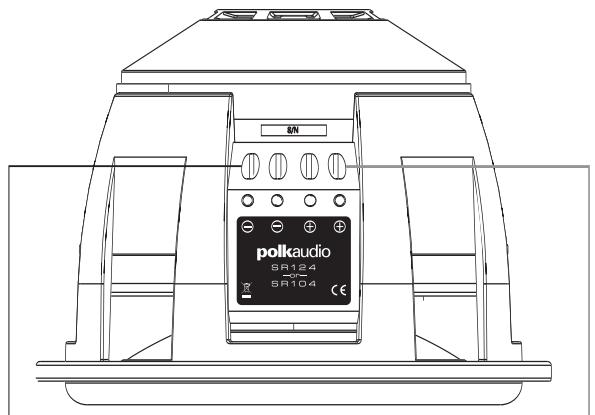

Conexão de 2 Ohm

Dois subwoofers de 4 Ohm conectados em paralelo terão uma carga de 2 Ohm. O amplificador deve ser estável para 2 Ohm quando configurado no modo ponte. Consulte o manual do amplificador antes de fazer a conexão usando esta configuração.

OBS.: Os terminais positivos dos subwoofers SR SVC são conectados juntos, assim como os terminais negativos no bloco de terminais. Isto facilita a conexão em paralelo de outros subwoofers ao amplificador.

CABEAMENTO DE SUBWOOFERS SR104/124 COM BOBINA MÓVEL SIMPLES

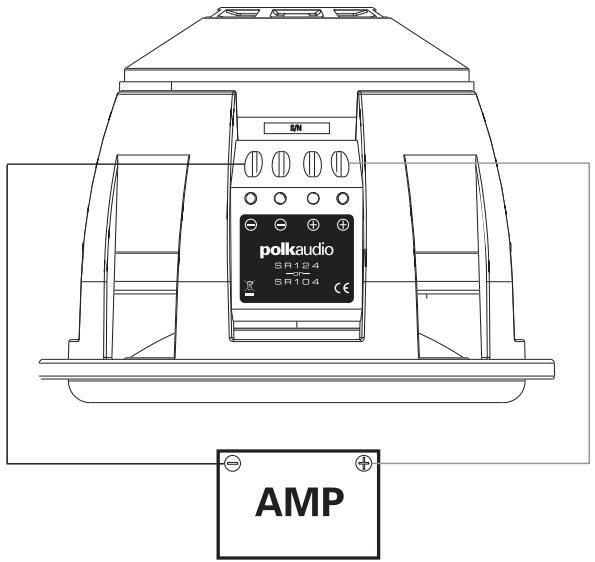

Conexão simples de 4 Ohm

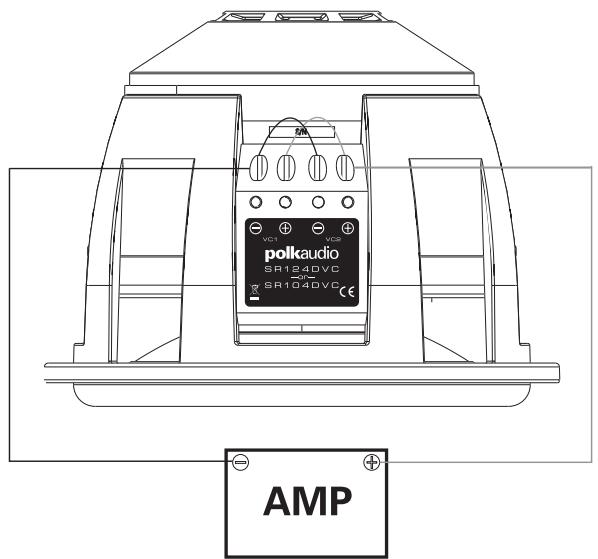

Conexão paralela de 2 Ohm Obs.: As bobinas móveis dos modelos SR104/124DVC são conectadas na fábrica em uma configuração paralela de 2 Ohm. Nenhuma conexão adicional é necessária.

AMP

AMP

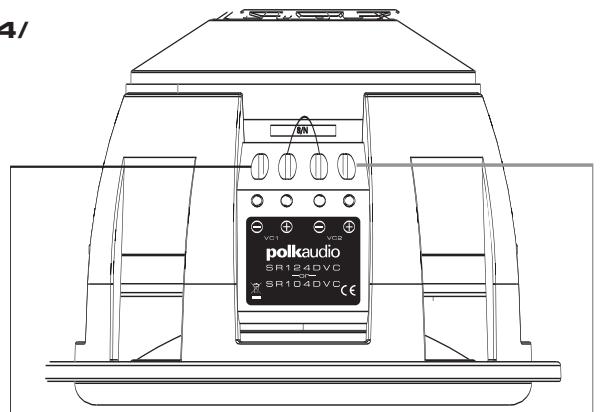

Conexão em série/paralela de 2,6 Ohm

Obs.: Os modelos SR104/124DVC são conectados em uma configuração em série/paralela de 2,6 Ohm. Observe a localização dos jumpers para esta conexão.

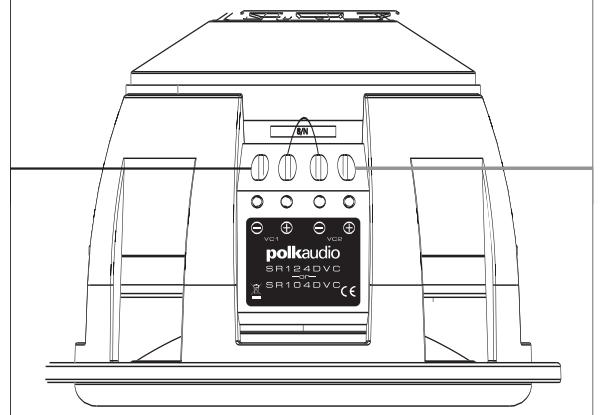

Conexão em série/paralela de 4 Ohm

Obs.: Os modelos SR104/124DVC são conectados em uma configuração em série/paralela de 4 Ohm. Observe a localização dos jumpers para esta conexão.
