BEDIENUNGSANLEITUNG SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 ELICA

Die Anweisungen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dūnste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung.

Die Bedienungsanleitungen, die Wartung und die Installation sind aber gleich.

! Die Bedienungsanleitung muss aufbewährt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
Es durren keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden.
! Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit ihrem Handler in Verbindung.

! Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn samtlicher Reinigung- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätig des Hauptschalters der Wohnung vom Stromnetz getrennt werden. Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe/TRagen. Kinder nicht mit dem Gerätspieltenlassen. Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät benutzen,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn他们在 Wissen und Erfahrung fehlen, das Görtigkeit und Sicher zu bedienden.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen! Die Dunstabzugshaube sind NiEMALS als Abstellfläche verwendet werden, sofern dies nicht ausrücklich angegeben wird. Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht länger als 4 Pa (4 x 10^-6 bar) sein.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offender Flamme zu kochen. verursachen und muss deshalb strukt vermieden werden. Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt. Zugängliche Teile konnen beim Gebrauch mit Kochgeräten heiwer werden. In Bezug auf technische Maßnahmen und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen ortlichen Behörden strengstens einzuhalten. Die Haube muss

regelmäßigen innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT, diesbezüglich sind in jeder Fall die ausrücklichen Angaben in der Wartungsanleitung theseis Handbuchs zu beachten). Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zum Auswechseln und Reinigen der Filter führt zu Brandgefahr. Um das Risiko eines Stromschlages zu vermeiden, daß die Dunstabzugshaube ohne rechtig eingesetzte Lampen nicht betriebenen werden. Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in dieser Handbuch aufgeführten Anweisungen verschuldet wurden. In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie thises Gerä einer gesonderten Abfallsammlung zuführen. Im unsortingen Siedlungsmüll können ein solches Gerä durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden

einer

Produktdokumentation ist folgenden Symbol einer durchgebrachten Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den ortlichen Bestimmungen zur Abfallbeseitigung erfolgen.itte wenden Sie an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof fur Haushaltsmüll oder an den Handler, bei dem Sie这点es Gerät erworbten haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung these Products zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

-EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verrinnern: Schalten Sie Haube beim Kochbeginn bei kleinster Geschwindigkeit Ein und halten Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großenen Mengen von Kochdunst und Dampf und benutzten Sie die Intesivstufe(n) nur bei externen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwendten Sie den in der Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

WARNING! Erfolgtdie Installation der Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, fuhrt das zu Gefahr durch Stromschlag.

Betriebsart

These Dunstabzugshaube wurde entwickelt, um im Umluftbetrieb betrieben zu werden.

Die Kochdünste und -Gerüche werden in das Innere der Dunstabzugshaube gesaugt, gefiltert und gereinigt, indem sie durch den/die Fettfilter und den/die Kohlefilter, mit denen die Dunstabzugshaube ausgestellt sein MUSS, geitet werden.

Befestigung

Die Installierung und der Stromanschluss)dürfen nur von Fachpersonal ausgeführrt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube damit 60cm im Fall von elektrischen Kochfeldern und 70cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen größeren Abstand vorgegeben, ist dieser zu berücksichtigten.

Elektrischer Anschluss

Die Netzpannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

ACHTUNG! Vor allem das Bauteil B (Befestigungsblech an die Decke - Bild 1) ist mit einer (grün - gelben ) Leitung ausgestattet welche an die Erdung des Hausanschlusses verbunden werden muss. Bild 4

ACHTUNG! Das ersetzen der Netzleitungarf nur von einen genehmigten Kundendienst ausgefuhrt werden.

Montage

These Abzugshaube muss an der Decke montiert werden.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken geeignet sind. Trotzem solle ein qualifizierter Techniker hinzugezogen werden, der entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außer dem muß die Wand/Decke das Gewicht der Abzugshaube tragemuss.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

Wichtig: sollte die Haube nicht Funktionieren, sicheren, dass der EIN/AUS-Schalter der Haube auf EIN gestellt worden ist.

Aufnahme der Fernbedienung:

In der ersten Versorgungsminute der Dunstabzugshaube T2 + T5 lang drücken. Die erfolgte Aufnahme der Fernbedienung ist an der Dunstabzugshaube sightbar.

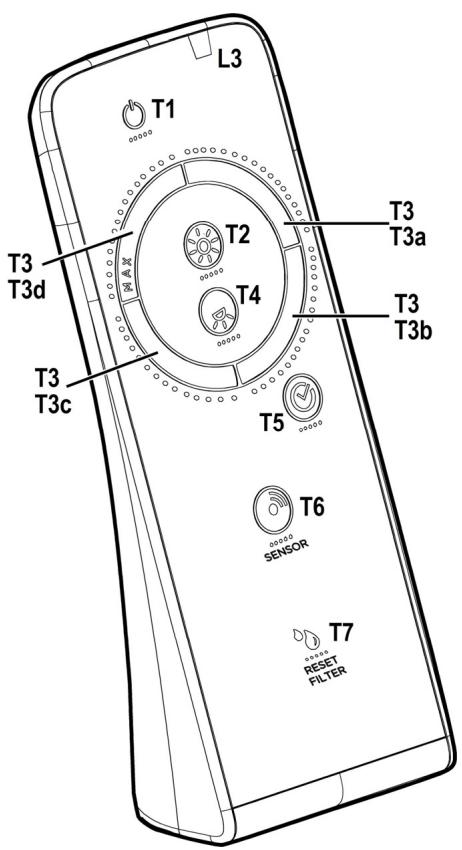

Beschreibung der Funktionen des Fernbedienung

T1. Taste OFF
T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts
T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):
T4. Taste ON/OFF Licht des Kochfelds
T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube
T6. Taste ON/OFF Sensor
T7. Rückstellungstaste Meldung Filtersattigung
L3. LED-Kontrolleuche: Betrieb der Fernbedienung

Anmerkung: die Tasten streifen und darauf einen leichten Druck ausüb, um die erhältlichen Funktionen auszuwahlen.

T1. Taste OFF

Drucken, um die Dunstabzugshaube auszuschalten.

T2. Taste ON/OFF und Stärkeeinstellung des gedämpften Lichts Kurz drücken, um das gedämpfte Licht ein- bzw. auszuschalten.

Länger drücken, um seine Lichtstarke zu regeln.

Anmerkung: Die Beleuchtung mit gedämpftem Licht ist nur in ein paar Modellen erhältlich.

T3. Steuerungstaste der Ansauggeschwindigkeit (Leistung):

Die Taste ausgehend von jeder beliebigen Position liegt streifen und darauf eine drehende Bewegung im bzw. gegen den Uhrzeigersinn ausführren, um die Ansaugeschwindigkeit zu erhöhen oder zu senken.

Die Taste ist in mehrere Bereiche aufgeitlt, die gewünschte Geschwindigkeit kann ausgewählten werden, wenn direkt auf den gewünschten Bereich gedrückt wird:

T3a: Geschwindigkeit 1 (niedrige Ansaugung)
T3b: Geschwindigkeit 2 (mittlere Ansaugung)
T3c: Geschwindigkeit 3 (hohe Ansaugung)
T3d: Geschwindigkeit 4 (intensive Ansaugung)

T4. Taste ON/OFF Licht des Kochfelds

Drucken, um das Licht des Kochfelds an- bzw. auszuschalten.

T5. Taste ON/OFF verzögertes Ausschalten der Dunstabzugshaube.

LED L2 an der Dunstabzugshaube leuchtet in derselben Farbe wie die LED L1.

Drücken, um das verzögerte Ausschalten der Dunstabzugshaube auf der Basis der in dieser Augenblick aktiven Ansauggeschwindigkeit (Leistung) zu programmieren:

Geschwindigkeit 1 (niedrige Ansaugung): 20 Minuten

Geschwindigkeit 2 (mittlere Ansaugung): 15 Minuten

Geschwindigkeit 3 (hohe Ansaugung): 10 Minuten

T6. Taste ON/OFF Sensor

Lang drücken, um den Modus mit Sensor zu aktivieren/deaktivieren, der den automatischen Betrieb der Ansaugung beinhaltet.

Anmerkung: Der Sensor ist nur in ein paar Modellen erhältlich.

T7. Rückstellungstaste Meldung Filtersattigung

Bei ausgeschalteter Dunstabzugshaube T7 drücken, die LED L1 hört auf, die Sattigung zu melden.

Wartung der Fernbedienung

Reinigung der Fernbedienung:

Die Fermbedienung mit einem weichen Tuch und einer neutralen Reinigungslösung (nicht scheuernd) reinigen.

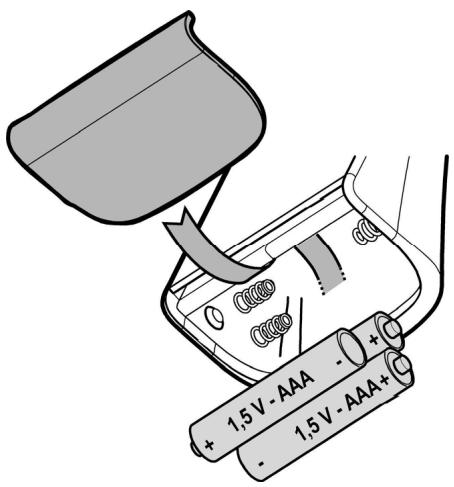

Batteriewechsel:

Das Batteriefach offen.
Die leeren Batterien durch drei neue 1,5V-AAA-Batterien austauschen.

Beim Einsetzen der neuen Batterie die im Batteriefach angegebenen Polungen einhalten!
Das Batteriefach schlieben.

Entsorgung der Batterien

Die Entsorgung der Batterien muss nach den gultigen nationalen Regel und Gesetzen erfolgen.

Benutze Batterien niemals in den Hausmull werfen.

Die Batterien müssen auf sichere Weise entsorgt werden.

Für..., Informationen, über Umweltschutz,

Wiederverwertung und Entsorgung von Batterien wenden Sie sichitte an die mit der Mulltrennung beauftragten Stellen.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen haufigereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Die Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechseln bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für Schäden gleich welcher Art am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführn sind.

Fettfilter

Bild 13

These dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfärben, was seine Filtertermkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 13

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der Aktivkohlefilter wird alle zwei Monate in warmem Wasser und geeigneten Spulmitteln oder in der Spulmaschine bei 65^ gewaschen (in thisem Fall den vollständigen Spulzyklus ohne zusätzlichen Geschirr in der Geschirrspulmaschine einschalten).

Das überschüssige Wasser entfern, ohne damit den Filter zu beschädigen; danach das Vlies bei 100^ für 10 Minuten in den Ofen legen, um es vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jeder Mal dann, wenn es beschädigt ist.

Ersetzen der Lampen

Um die Leds auszuwechseln, setzen Sie sichitte mit dem Kundendienst in Verbindung.
