Tipo di prodotto	Cappa da cucina
Marca	ELICA
Modelli	SEASHELL BLACK/F/80, SEASHELL BL/F/80, SEASHELL IX/F/80
Utilizzo	Versione filtrante con ricircolo d'aria
Montaggio	Fissaggio a soffitto
Dimensioni (larghezza)	80 cm
Peso approssimativo	25 kg
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza motore stimata	250 W
Numero di velocità	3
Telecomando	Sì (senza fili)
Illuminazione	Luce diffusa e illuminazione del piano cottura
Filtro antigrasso	Metallico, lavabile mensilmente (lavastoviglie possibile)
Filtro a carbone	Per versione ricircolo, lavabile ogni 2 mesi, sostituire ogni 3 anni
Distanza minima di sicurezza	60 cm (cottura elettrica), 70 cm (cottura a gas)
Arresto ritardato programmabile	Sì (20/15/10 min a seconda della velocità)
Sensore automatico	Su alcuni modelli
Pulizia e manutenzione	Pulire regolarmente l'interno e l'esterno; scollegare l'alimentazione prima di qualsiasi operazione
Sostituzione delle lampade	Rivolgersi al servizio di assistenza tecnica
Sicurezza	Non utilizzare senza filtro; non flambare sotto la cappa; installazione da parte di un professionista raccomandata

Domande frequenti - SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 ELICA

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 60 cm per una cottura elettrica e 70 cm per una cottura a gas o mista. Verificare le istruzioni del proprio apparecchio di cottura per eventuali requisiti superiori.

Come pulire il filtro antigrasso?

Il filtro antigrasso metallico deve essere pulito una volta al mese a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Un lavaggio in lavastoviglie può causare scolorimento, ma le prestazioni di filtraggio rimangono invariate.

Con quale frequenza devo sostituire il filtro a carbone?

Il filtro a carbone (per versione ricircolo) può essere pulito ogni 2 mesi con acqua calda o in lavastoviglie a 65°C, poi asciugato in forno 10 min a 100°C. Deve essere sostituito ogni 3 anni o in caso di danneggiamento.

Come utilizzare il telecomando?

Il telecomando permette di controllare la cappa a distanza. Sfiorare i tasti con una leggera pressione. Le funzioni includono: accensione/spegnimento (T2), regolazione della velocità (T3), illuminazione (T4), arresto ritardato (T5), sensore (T6) e ripristino dei filtri (T7). Consultare il manuale per maggiori dettagli.

Cosa fare se la cappa non si accende?

Verificare innanzitutto che la cappa sia collegata e che l'interruttore generale sia acceso. Assicurarsi che il pulsante ON/OFF della cappa sia in posizione ON. Se il problema persiste, contattare il servizio tecnico.

Come programmare l'arresto ritardato?

Premere il tasto T5 del telecomando. La durata di arresto dipende dalla velocità attiva: 20 min in velocità 1, 15 min in velocità 2, 10 min in velocità 3. Il LED lampeggia per confermare.

Come ripristinare il segnale di saturazione dei filtri?

Con la cappa spenta, premere il tasto T7 del telecomando per fermare il segnale di saturazione dei filtri antigrasso e a carbone.

Posso utilizzare la cappa senza filtro?

No, non utilizzare mai la cappa senza che la griglia sia montata correttamente e senza i filtri. L'uso senza filtro può danneggiare il motore e presenta un rischio di incendio.

Come sostituire le batterie del telecomando?

Aprire il vano batterie, sostituire le batterie usate con 3 batterie AAA 1,5 V rispettando le polarità. Richiudere il vano. Smaltire le batterie usate secondo le normative locali.

L'installazione richiede un professionista?

Sì, l'installazione elettrica e meccanica deve essere eseguita da personale qualificato. La cappa è pesante (circa 25 kg) e deve essere fissata saldamente al soffitto. Seguire rigorosamente le istruzioni del manuale.

MANUALE UTENTE SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 ELICA

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

La cappa può avere forme estetiche differenti rispetto a quelle illustrate nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

È importante conservare questo manuale per poterlo consultare in qualsiasi momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico. Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Avvertenze

Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

L'apparecchio non è destinato all'utilizzo da parte di bambini o persone con ridotte capacità fisiche, sensoriali o mentali e con mancata esperienza e conoscenza, a meno che essi non siano stati supervisionati o istruiti nell'uso dell'apparecchiatura da una persona responsabile per la loro sicurezza.

I bambini devono essere controllati affinché non giochino con l'apparecchio.

Mai utilizzare la cappa senza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.

È severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso.

La frittura deve essere effettuata sotto controllo per evitare che l'olio surriscaldato prenda fuoco.

Quando il piano di cottura è in funzione, le parti accessibili della cappa possono diventare calde.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi, attenersi strettamente a

quanto previsto dai regolamenti delle autorità locali competenti.

La cappa va pulita frequentemente sia internamente che esternamente (ALMENO UNA VOLTA AL MESE, rispettando quanto espressamente indicato nelle istruzioni di manutenzione riportate in questo manuale).

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che il prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: CEI/EN 60335-1; CEI/EN 60335-2-31, CEI/EN 62233.
• Prestazione: CEI/EN 61591; ISO 5167-1; ISO 5167-3; ISO 5168; CEI/EN 60704-1; CEI/EN 60704-2-13; ISO 3741; EN 50564; CEI 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; CEI/EN 61000-3-2; CEI/EN 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l'impatto ambientale: quando iniziate a cucinare, accendete la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo la cottura. Aumentate la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando necessario, il/i filtro/i al carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato nel manuale.

ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità a queste istruzioni può comportare rischi di natura elettrica.

Utilizzazione

La cappa è realizzata per essere utilizzata in versione filtrante a ricircolo interno.

I fumi e vapori della cottura vengono aspirati all'interno della cappa, filtrati e depurati passando attraverso il/i filtro/i grassi e il/i filtro/i al carbone di cui DEVE essere fornita la cappa.

Installazione

L'installazione, sia elettrica che meccanica, deve essere eseguita da personale specializzato.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60 cm in caso di cucine elettriche e di 70 cm in caso di cucine a gas o miste.

Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.

Collegamento Elettrico

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa.

Il prodotto è inteso per il collegamento diretto alla rete di alimentazione, applicare quindi un interruttore bipolare a norme che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

ATTENZIONE! Il particolare B (staffa di fissaggio a soffitto - Fig. 1) è dotato di conduttore (giallo-verde) che deve essere collegato alla terra dell'impianto elettrico domestico. Fig. 4

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato.

Montaggio

Questo tipo di cappa deve essere fissata al soffitto.

Prodotto dal peso eccessivo, la movimentazione e installazione della cappa deve essere fatta da almeno due o più persone.

La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull'idoneità dei materiali a seconda del tipo di parete/soffitto. La parete/soffitto deve essere sufficientemente robusta da sostenere il peso della cappa.

Funzionamento

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consiglio di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Nota: se la cappa non dovesse funzionare, verificare che il pulsante ON/OFF della cappa sia in posizione ON.

Telecomando

Attenzione! Alcune funzioni di questo telecomando sono attivabili solo con alcuni modelli di cappa.

Affiliazione telecomando:

Premere a lungo T2 + T5 entro il primo minuto di alimentazione della cappa.

L'avvenuta affiliazione sarà visibile sulla cappa.

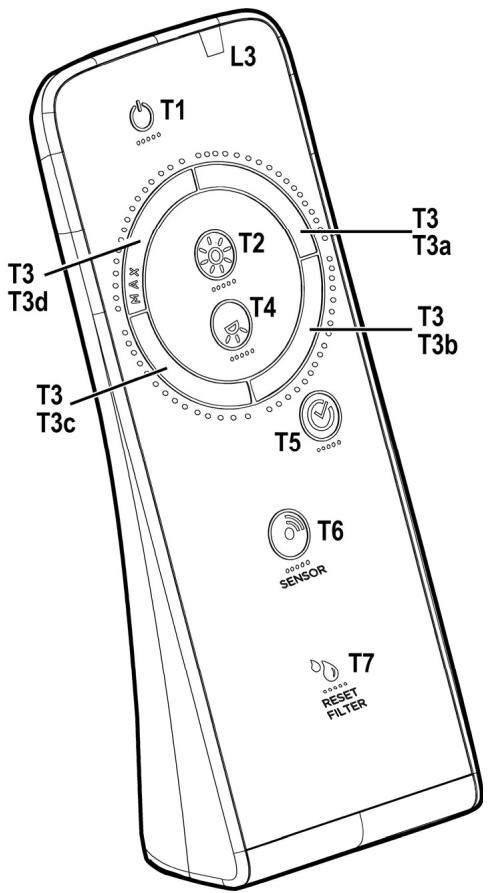

Descrizione delle funzioni del telecomando

T1. Tasto OFF T2. Tasto ON/OFF e regolazione intensità luce soffusa T3. Tasto di controllo della velocità (potenza) di aspirazione: T4. Tasto ON/OFF luce piano di cottura T5. Tasto ON/OFF spegnimento della cappa ritardato T6. Tasto ON/OFF sensore. T7. Tasto reset segnalazione saturazione filtri. L3. Led spia di funzionamento del telecomando

Nota: sfiorare i tasti esercitando una leggera pressione per selezionare le funzioni disponibili.

T1. Tasto OFF

Premere per spegnere la cappa

T2. Tasto ON/OFF e regolazione intensità luce soffusa

Premere brevemente per accendere o spegnere la luce soffusa. Premere più a lungo per regolarne l'intensità.

Nota: L'illuminazione a luce soffusa è disponibile solo in alcuni modelli.

T3. Tasto di controllo della velocità (potenza) di aspirazione

Sfiorare il tasto partendo da qualsiasi posizione esercitando un movimento rotatorio in senso orario o antiorario per aumentare o diminuire la velocità di aspirazione.

Il tasto è diviso in più settori; si può selezionare la velocità desiderata premendo direttamente nel settore corrispondente come segue:

T3a: Velocità 1 (aspirazione bassa) T3b: Velocità 2 (aspirazione media) T3c: Velocità 3 (aspirazione alta) T3d: Velocità 4 (aspirazione intensiva)

T4. Tasto ON/OFF luce piano di cottura

Premere per accendere o spegnere la luce di illuminazione del piano di cottura.

T5. Tasto ON/OFF spegnimento della cappa ritardato.

Il Led L2 sulla cappa pulsa dello stesso colore del Led L1. Premere per programmare lo spegnimento ritardato della cappa in base alla velocità (potenza) di aspirazione attiva in quel momento: Velocità 1 (aspirazione bassa): 20 minuti Velocità 2 (aspirazione media): 15 minuti Velocità 3 (aspirazione alta): 10 minuti

T6. Tasto ON/OFF sensore.

Premere a lungo per attivare/disattivare la modalità con sensore la quale prevede la gestione dell'aspirazione in modo automatico. Nota: Il sensore è disponibile solo in alcuni modelli.

T7. Tasto reset segnalazione saturazione filtri.

A cappa spenta premere T7, il led L1 smette di segnalare la saturazione.

Manutenzione del telecomando

Pulizia del telecomando:

Pulire il telecomando con un panno morbido ed una soluzione detergente neutra priva di sostanze abrasive.

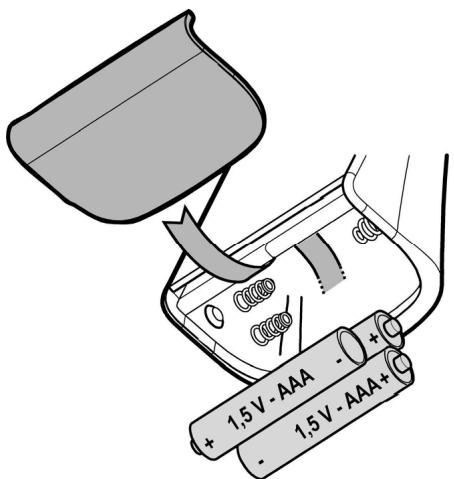

Sostituzione della batteria:

• Aprire il vano della batteria.
• Sostituire le batterie esauste con 3 pile nuove da 1,5 V tipo AAA.

Nell'inserire la nuova batteria rispettare le polarità indicate nel vano della batteria!

Richiudere il vano della batteria.

Smaltimento delle batterie

Lo smaltimento delle batterie deve essere svolto in accordo con tutte le normative e leggi nazionali. Non smaltite le batterie usate assieme ai rifiuti normali.

Le batterie devono essere smaltite in modo sicuro.

Per maggiori ragguagli circa gli aspetti di protezione dell'ambiente, il riciclaggio e lo smaltimento di batterie, contattate gli uffici incaricati della raccolta differenziata.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

Pulizia

La cappa va pulita frequentemente (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sia internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!

Attenzione: L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina ogni responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 13

Trattiene le particelle di grasso derivanti dalla cottura.

Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi (Solo per Versione Filtrante)

Fig. 13

Trattiene gli odori sgradevoli derivanti dalla cottura.

Il filtro al carbone può essere lavato ogni due mesi in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo all'interno).

Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente.

Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato.

Sostituzione Lampade

Per la sostituzione rivolgersi al servizio assistenza tecnica.

T5. Tasto ON/OFF con spia luminosa.
