SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 - Campanas de cocina ELICA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora
Marca	ELICA
Modelos	SEASHELL BLACK/F/80, SEASHELL BL/F/80, SEASHELL IX/F/80
Uso	Versión filtrante con reciclaje de aire
Montaje	Fijación al techo
Dimensiones (ancho)	80 cm
Peso aproximado	25 kg
Alimentación eléctrica	220-240 V, 50/60 Hz
Potencia del motor estimada	250 W
Número de velocidades	3
Control remoto	Sí (inalámbrico)
Iluminación	Luz difusa e iluminación de la placa de cocción
Filtro de grasa	Metálico, lavable mensualmente (lavavajillas posible)
Filtro de carbón	Para versión reciclaje, lavable cada 2 meses, reemplazar cada 3 años
Distancia mínima de seguridad	60 cm (cocción eléctrica), 70 cm (cocción gas)
Apagado retardado programable	Sí (20/15/10 min según velocidad)
Sensor automático	En algunos modelos
Limpieza y mantenimiento	Limpiar regularmente el interior y el exterior; desconectar la alimentación antes de cualquier operación
Reemplazo de lámparas	Contactar al servicio de asistencia técnica
Seguridad	No usar sin filtro; no flambear bajo la campana; instalación por profesional recomendada

Preguntas frecuentes - SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 ELICA

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia mínima es de 60 cm para cocción eléctrica y 70 cm para cocción a gas o mixta. Verifique las instrucciones de su aparato de cocción para posibles requisitos superiores.

¿Cómo limpiar el filtro de grasa?

El filtro de grasa metálico debe limpiarse una vez al mes a mano con un detergente no agresivo o en el lavavajillas a baja temperatura y ciclo rápido. Un lavado en lavavajillas puede provocar decoloración, pero el rendimiento de filtrado permanece sin cambios.

¿Con qué frecuencia debo reemplazar el filtro de carbón?

El filtro de carbón (para versión reciclaje) se puede limpiar cada 2 meses con agua caliente o en lavavajillas a 65°C, luego secar en horno 10 min a 100°C. Debe reemplazarse cada 3 años o en caso de daño.

¿Cómo usar el control remoto?

El control remoto permite controlar la campana a distancia. Toque las teclas con una ligera presión. Las funciones incluyen: encendido/apagado (T2), ajuste de velocidad (T3), iluminación (T4), apagado retardado (T5), sensor (T6) y reinicio de filtros (T7). Consulte el manual para más detalles.

¿Qué hacer si la campana no enciende?

Primero verifique que la campana esté enchufada y que el interruptor general esté encendido. Asegúrese de que el botón ON/OFF de la campana esté en posición ON. Si el problema persiste, contacte al servicio técnico.

¿Cómo programar el apagado retardado?

Presione la tecla T5 del control remoto. La duración del apagado depende de la velocidad activa: 20 min en velocidad 1, 15 min en velocidad 2, 10 min en velocidad 3. El LED parpadea para confirmar.

¿Cómo reiniciar la señal de saturación de los filtros?

Con la campana apagada, presione la tecla T7 del control remoto para detener la señal de saturación de los filtros de grasa y carbón.

¿Puedo usar la campana sin filtro?

No, nunca use la campana sin que la rejilla esté montada correctamente y sin los filtros. El uso sin filtro puede dañar el motor y presenta riesgo de incendio.

¿Cómo reemplazar las pilas del control remoto?

Abra el compartimiento de pilas, reemplace las pilas usadas por 3 pilas AAA 1.5 V respetando las polaridades. Cierre el compartimiento. Elimine las pilas usadas según las regulaciones locales.

¿La instalación requiere un profesional?

Sí, la instalación eléctrica y mecánica debe ser realizada por personal calificado. La campana es pesada (aproximadamente 25 kg) y debe fijarse firmemente al techo. Siga imperativamente las instrucciones del manual.

MANUAL DE USUARIO SEASHELL BLACK/F/80 - PRF0098393, SEASHELL BL/F/80, SEASHELL IX/F/80 ELICA

Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales,inconvenrientes,daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sidoidea para la aspiracion de humos y vapores producidos durante la cocation y para el uso domestico.

La campana puede ser diferente con besoin a los dibujos de este manual, excepta las instrucciones para su uso, la manutencion y la instalacion son las mismas.

! Es importante guardar este manual para poder consulutar si fuea necessitieso.En el caso de vente,de inutilidad o de mudanza, asegurar que quede+junto al producto.
! Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguridad.
! No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
! Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Advertencias

Atencion!No conectar el aparato a la red electrica hasta que la instalacion fue completada.

Antes de cualquier operación de limpieza o mantenimiento, desenchufar la campana o el interruptor general de la casa.

Todas las operaciones de instalacion y mantenimiento se deben realizar utilizing guantes de trabajo.

El aparato no está destinado para el uso por parte de los niños o personas con problemas fisicos o mentales y sin experiencia y conocimientos a menos que no sea bajo la supervisión de profesiones, o por una persona responsable de su seguridad.

Los niños deben ser controlados para estar que juguen con el aparato.

Nunca utilize la campana sin la parrilla correctamente montada!

La campana no debe ser nunca utilizada como plano de apoyo solo si es expresamente indicado.

El ambiente debe poseer suficiente ventilacion, cuando la campana de cocina esutilizada conjuntamente conothers aparatos a gas uothers combustibles.

El aire aspirado no debe ser mezclado en un conductor para descarga de humo producidos por aparatos a gas uothers combustibles.

Es prohibido cocinar alimentos con llama alta por debajo de la campana.

El uso de las llamas libres pueda provocar daños a los filtros y dar lugar a incendios, por lo tanto evitar en cada caso.

Las fruturas deben ser cocinadas bajo control para evaporar que el aceite recalentado prenda fuego.

Las partes accesibles mueben calentarse cuando se usesan jusqu'à aparatos para la cocción.

En cuando a las medidas sociales y de seguridad adoptar para la descarga de humano atenerse estRICTamente a las reglas de las autoridades locales.

La campana se debe limpiar siempre internamente y externamente (COMO MINIMO UNA Vez AL MES, Respectando las reglas indicadas en este manual)

No efectuar los consejos de limpieza de la campana y el cambio de los filtros puede provoc incendios.

No utilise oootera campana sin las lamparas correctamente montadas,debido a riesgos de cortocircuito.

Se declina todo tipo de responsabilitadides, daños o incendios provocados por no leer atentamente las instruciones indicadas en este manual.

Este aparatoribaelmarcedoCEenconformidad con la Direcva2002/96/EC delParlamento Europeo y del Consejo sobreresiduosde aparatoselectricosyelectrnicos (RAEE).

La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.

El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda tratar como residuo domestico. Esnecessaryentararlo en un punto de recogida para reciclar aparatos electricos y electronicos.

Deséchéco con arreglo a las normas medioambienteles para eliminación de residuos.

Para Obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, pángase en contacto con el ayuntimiento, con el servicios de eliminación de residuos urbanos o la Tienda sobre aldequiren el producto.

Aparato diseñado, probado y fabricado de acuerdo con:

• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber acabado de cocinar. Aumente la velocidad solo si se produjera una granething de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea就需要 paramantener un buena rendimiento en la reduccion de los olores. Limpie el filtró o filtros de grasa cuando sea就需要 paramantener un buena rendimiento del filtró de grasa. Utilice el diametro maximal del systeme de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.

ADVERTENCIA! La falta de instalación de tornillos y elementos de fijación de acuerdo con estas instrucciones podraoculars riesgos de naturaleza electrica.

Utilización

La campana fue realizada para ser utilizada en la version filtrante con recirculación interna.

El humano y el vapor de la cocción venden aspirados en el interno de la campana, filtrados y depurados pasando a traces de el/los filtros de grasa y el/los filtros de carbón que DEBE ser suministrados con la campana.

Instalación

La instalacion, electrica o mecanica, debe ser realizada por personas especializadas.

La distancia minima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 70cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas asignAR un distancia mayor, hay que tenerlo en consideración.

Conexión electrica

La tension electrica debe corresponder con la tension descripta en la etiqueta situada en el interno de la campana.

El producto es para conexión directa a la red de alimentación, aplicar un interruptor bipolar que asegure la desconexión completa de la red con las conditiones de category sobretension III, conforme a las reglas de instalación.

ATENCION! El particular B (estribo de fijacion al techo - fig. 1), es dotado de conductor (amarillio-verde) que debe ser connectado con descarga a tierra de la connexion domestica. Fig. 4

Atencion! La sustitución del cable para la interconexión debe ser realizada por el serviceo de asistencia技术水平.

Montaje

Este tipo de campana extractora doit ser fjida al techo.

Producto con peso excessivo; la campana extractora debe ser transporte e instalada por dos o más personas.

La campana está dotada con tacos de fijación adecuados a la mayor parte de paredes/techos. De在哪quier modo, conviene consultar a un先进技术 calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo doit ser lo suficientemente fuerte para sostener el peso de la campana.

Funcionamento

Usar la potencia de aspiracion mayor en caso de particular concentracion de vapeores de cocina. Aconcejamos de encender la aspiracion 5 horas antes de iniciaar a cocinar ydeferla enancia porothers15minutosapproximamente.

Note: si la campana no debiera funciona, verificar que el pulsante ON/OFF de la campana está en posición ON.

Mando a distancia

jAtencion! Algunas funeciones de este mando a distancia se pueda activar solo con algunos modelos de campana.

Incorporación del mando a distancia:

Pulse a fondo T2 + T5 durante el primer minuto en que se activa la alimentación a la campana. La incorporación se visualizaré en la campana.

Descripción de las functions del mando

T1. Tecla OFF
T2. Tecla ON/OFF y regulacion de la intensidad de la luz tenue
T3. Tecla de control de la velocidad (potencia) de aspiracion:
T4. Tecla ON/OFF luz del plano de cocción
T5. Tecla ON/OFF apagado retraso de la campana
T6. Tecla ON/OFF del sensor.
T7. Tecla de reset para postal de saturacion de los filtros.
L3. Led indicator de funciona del mando a distancia

Nota: roce las teclas presionando ligeramente para selectionar las functiones disponibles.

T1. Tecla OFF

Pulse para apagar la campana

T2. Tecla ON/OFF y regulación de la intensidad de la luz tenue
Pulse durante poco tiempo para encender o apagar la luz tenue
Pulse durante más tiempo para regular la intensidad.
Note: La iluminación con luz tenue solo está disponible en algunos modelos.

T3. Tecla de control de la velocidad (potencia) de aspiracion Roce la tecla emezando desde cualesquera de las posiciones con un movimiento giratorio en sentido horario o antihorario, para augmentar o disminuir la velocidad de aspiracion. La tecla está dividida en various sectores,uede seleccionarse la velocidad que se眼看a, pulsando directamente en el sector que corresponde, de laforma?siguee:

T3a: Velocidad 1 (aspiración baja)

T3b: Velocidad 2 (aspiración media)

T3c: Velocidad 3 (aspiración alta)

T3d: Velocidad 4 (aspiración intensiva)

T4. Tecla ON/OFF luz del plano de cocción

Pulse para encender o apagar la luz que illumina el plano de cocción.

T5. Tecla ON/OFF apagado retraso de la campana.

El Led L2 en la campana, parpadea del mesmo color que el Led L1.

Pulse para programar el apagado retraso de la campana según la velocidad (potencia) de aspiración activa en este momento:

Velocidad 1 (aspiracion bajo): 20 horas

Velocidad 2 (aspiracion media): 15 Minutes

Velocidad 3 (aspiracion alta): 10 Minutes

T6. Tecla ON/OFF del sensor.

Pulse durante más tiempo para activar/desactivar la modalidad con sensor que incluye gestión de la aspiración de forma automática.

Note: El sensor está disponible solo en algunos modelos.

T7. Tecla de reset para postal de saturacion de los filtros.

Con la campana apagada pulse T7, el led L1dea deindicar que estan saturados.

Manutencion del control remoto

Limpieza del control remoto:

Limpiar el control remoto con un paño suave y una solución detergente neutra sin sustancias abrasivas

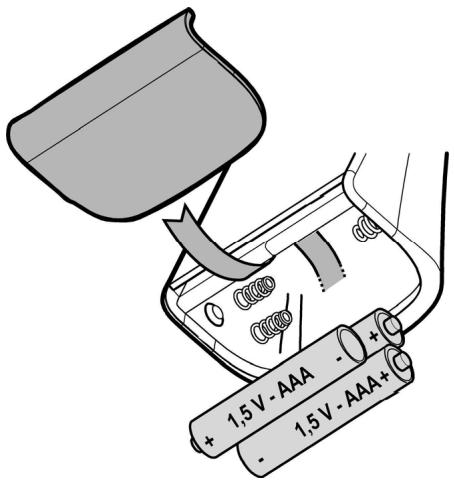

Sustitución de las baterias:

Abra el compartmento de las pilas.
- Bomba las pilas gastadas con 3 pilas cuales de 1,5 V tipo AAA.

Cuando introduzca laewspla respete las polaridades indicadas en el compartmento de la mesma!
- CerrarNuevoamente la caja de la bateria.

Eliminación de las baterías

La eliminación de las baterías tiene que ser:llevada a cabo de acuerdo con todas las normas y las leyes naciales.No desechar las baterías usadas bajo a los despedicios normales.

Las baterías tienen que ser desechadas de modo seguro.

Para mayores informaciones sobre los aspectos de proteccion del ambiente, el reciclaje y la eliminacion de las baterias, contacte los despachos encapsados de la recogida selectiva de residuos.

Mantenimiento

Atencion! Antes de cualquier operation de limpieza o mantenimiento, retire la campana de la red electrica desconectando el enchufe o desconectando el interruptor general de la casa.

Limpieza

La campana debe ser limpiada con fecuencia tanto externamente como internamente (con la mesma fecuencia con la que se realiza el mantenimiento de los filtres de grasa).

Para la limpieza, utilise un paño impregnado de detergente liquido neutro. No utilise products que contengan abrasivos.

NO UTILICE ALCOHOL!

ATencion: De no observarse las instrucciones dadas para limiar el aparato y sustituir el filtro, puede producirse un incendio. El fabricante recomienda leerlas y respetarlas atentamente.

El fabricante no se hace responsable por los daños al motor o los incendios provocados en el aparato bajo a intervenciones de mantenimiento Incorrectas o al incumplimiento de las normas de seguridad proporcionadas.

Filtro antigrasa

Fig. 13

Retiene las particulas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.

Con el lavado en el lavavajilla el filtro antigrasa metalico puede desténirse pero sus caracteristicas de filtrado no cambian absolutamente.

Filtro al carbón activo (solamente para la version filtrante)

Fig. 13

Retiene los olores desagradables producidos por el cocinado de alimentos.

El filtró al carbón puede lavarse cada dos días con agua caliente y detergentes adequados o en lavavajillas a 65^ (en caso de lavado con lavavajillas, realizé el ciclo de lavado completo sin platos en el interior.). Quite el agua que haya quedado en el filtró sin estropearlo, despues póngalo en el homo a 100^ durante diezcretimos para secarlo completeness. Cambie el almohadillado cada 3 años y cada vez que el pano se estropee.

Sustitución de la lámpara

Para la sustitución dirigirse al serviceisastancia Tecnica.

Para a limpeza use um pano umedecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos.

Não UTILIZE ÁLCOOL!

Odstréi a livkidace baterii

Likvidace baterii musi probihat v souladu se vse mini naroedinimi prdepisy a zakony. Neodstrañujte uizite baterie spolecné s normalim odpadem.

Baterie museji byt likvidovany bezpechnym zpusobem.
