BEDIENUNGSANLEITUNG D 550 AKG
Bedienungshinweise S.2
Bitte vor Inbetriebnahme des Geräteslesen!
1 Sicherheitshinweis/Beschreibung
1.1 Sicherheitshinweis
Überprüfen Sieitte,obdasGerat,an dasSie das Mikrofon anschlieben mochen,den gultigen Sicherheitsbestimmungen entspricht und mit einer Sicherheitsderung versehen ist.
1.2 Lieferumfang
1D550
2 Veränderungen für Bodenstativ StA 550
Kontrollieren Sieitte,ob die Verpackung alle.
oben angeführten Teile enthalt.Falls etwas fehl,
wenden Sie sichitte an ihren AKG-Handler.
1.3 Besondere Merkmale
- Frequenzgang speziell für die Übertragung von Bassinstrumenten ausgelegt.
- Integrierter schwenkbarer Stativanschluss zureinfachen Montage auf Mikrofonstativen.
2 Veränderungen für Bodenstative zur exakten Positionierung des Mikrofons mitgeliefert. - Integrierter Windschutz zur wirkungsvollen Unterrückung von Blas- und Windgeräuschen.
- Elastische Lagerung des Wandlersystems zur wirkungsvollen Körperschallunterrückung.
Hohe Rückkopplungssicherheit durch frequenzunabhängige nierenfornige Richtcharakteristik
1.4 Kurz-beschreibung
Das D 550 ist ein dynamisches Richtmikrofon (Druckgradientenempfänger). Es wurde speziell als Bassmikrofon für den harten Bühneneinsatz entwickelt. Der integrtige Stativanschluss besitzt einen Schwenkbereich von ca. 135^ zur einfachen, exakten und sicheren Ausrichtung des
Mikrofons. Die mitgelieferten Verlängerungsrohre StA 550 für Bodenstative ermöglich eine exakte Positionierung des Mikrofons vor der Bassdrum oder einem Bassveränder. Durch seine nierenfürmige, frequenzunabhängige Richtcharakteristik ist das D 550 entsprechenden unempfindlich gegen Rückkopplungen. Zum Schutz des Wandlersystems vor Beschändigungen besitzt das D 550 einen stabilen inneren Stützkorb. Das massive Kunststoffgehause und der Aussengrill aus Stahldrahtgitter schützen das System zusätzlich. Der Aussengrill dient zusammen mit dem darunterliegenden Spezialgewebe als Windschutz, der Blasgeräusche sowie Windgeräusche auf Open-AirBühnen zuverlässig ausschaltet.
- Mikrofonkabel MK 9/10: 10 m 2-polig geschirmtes Kabel mit XLR-Stecker und XLR-Kupplung
Bodenstative ST 305, ST 102A, ST 200
Tischstative ST 1,ST 12,ST 45 - Windschutz W 880
Wenn Sie mehr über Mikrofone und ihre Anwendung wollen, empfehlen wir Ihnen das Buch "Mikrofon-Praxis" von Norbert Pawera.
Norbert Pawera, selbst Gitarrist, wendet sich speziell an Musiker und beschreiben die verschiedene Arten von Mikrofonen, raumakustische Grundlagen, klangspezifische Eigenschaften der Musikinstrumente und welche Mikrofone für welche Instrumente am besten geeignet sind. Selfstverständlich finden Sie darin auch Tipps zur optimalen Mikrofonnaufstellung auf der Bühne und im Studio.
"Mikrofon-Praxis" ist im Franzis-Verlag erschienen und im eigenen Musikfachhandel erhältlich.
1.5 Empfohlenes Zubehör
1.6 "Mikrofon-Praxis"
2.1 Schaltung
Abb. 1: Schaltung des Mikrofons
Das Mikrofon besitz einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader
Sie können das Mikrofon sowohl an symmetrische als auch asymmetrische Mikrofoneingänge anschließen.
2.2 Anschluss an symmetrischen Eingang
- Verwenden Sie ein handelsübliches XLR-Kabel, z.B. MK 9/10 von AKG (optionales Zubehör).

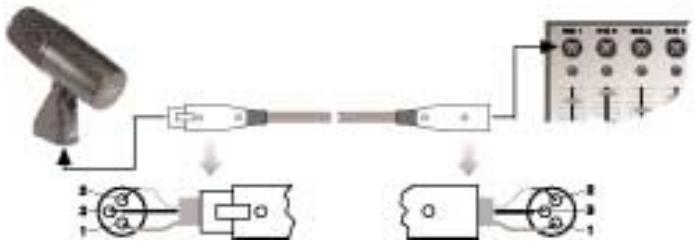

Abb.2:Anschluss über symmetrisches XLR-Kabel
Die Länge theses Kabels hat keinen Einfluss auf die Signalqualität.
-
Stecken Sie die XLR-Kupplung des Mikrofon-kabels an den XLR-Stecker des Mikrofons an.
-
Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verständers an.
- Wenn Sie das Mikrofon an einen asymmetrischen Mikrofoneingang (6,3 mm-Klinkenbuchse) anschlieben wollen, verwenden Sie ein Kabel mit XLR-Kupplung und 6,3 mm-Mono-Klinkenstecker. Solche Kabel sind im Musikfachhandel erhältlich.
2.3 Mikrofon an asymmetrischen Eingang anschließen
Beachten Sie, dass asymmetrische Kabel Einstreuungen aus Magnetfeldern (von Netz- und Lichtkabeln, Elektromotoren usw.) wie eine Antenne aufnahmen konnen. Bei Kabeln, die länger als 5 m sind, kann dies zu Brumm- und ähnlichen Störgeräussen führen.
- Stecken Sie die XLR-Kupplung des Mikrofon-kabels an den XLR-Stecker des Mikrofons an.
- Stecken Sie den anderen Stecker des Mikrofonkabels an den gewünschten Mikrofoneingang Ihres Mischpults oder Verstärkers an.

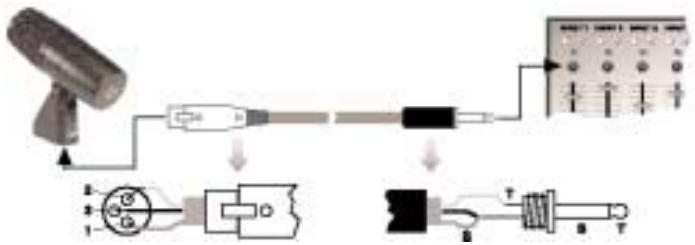

Abb. 3: Anschluss über asymmetrisches Kabel
Um den "richtigen" Sound zu finden, mussen Sie in jedem Fall mit der Mikrofonnaufstellung experimentieren. Hinweise dazu finden Sie in den folgenden Kapiteln.
Beachten Sie, dass bei geringen Abständen zwischen Instrument und Mikrofon die Basse stärker betont werden ("Naheffekt")
3.1 Posaune

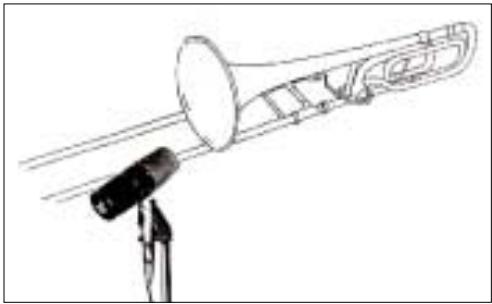

Abb. 4: Mikrofon-aufstellung für Posaune
Um das gesamte Frequenzspeaktrum der Posaune zu erfassen, richten Sie das Mikrofon auf den unteren Rand des Schallbechers aus.
Der optimale Mikrofonabstand beträgt 30 bis 50 cm.
Auf der Bühne müssen Sie eventuell naher zum Mikrofon gehen (bis 5 cm), um Rückkopplungen und Übersprechen von anderen Instrumenten zu vermeiden. Achten Sie in thisem Fall besonder das auf, nicht direkt in das Mikrofon zu blasen.
Solle das Mikrofon zuviel Luftgeräuche übertragen, verwenden Sie einen zusätzlichen Windschutz, z.B. W 880 von AKG.
3.2 Tuba
Abb. 5: Mikrofon-aufstellung für Tuba
Um alle von der Tuba abgestrahlten Frenzen optimal zu erfassen, richten Sie das Mikrofon von oben auf den Rand des Schallbechers aus.
Der optimale Mikrofonabstand beträgt 30 bis 50cm
Auf der Bühne müssen Sie das Mikrofon eventuell naher am Instrument aufstellen (bis 5 cm), um Rückkopplungen und Übersprechen von anderen Instrumenten zu vermeiden. Achten Sie in thisem Fall besonders daraufuf, nicht direkt in das Mikrofon zu blasen.
Solle das Mikrofon zuviel Luftgeräuche übertragen, verwenden Sie einen zusätzlichen Windschutz, z.B. W 880 von AKG.
3.3 Bassversteller
Abb. 6: Mikrofon-aufstellung für Bassverträker
Lautsprecher strahlen die hohen Frenzen sehr stark gebündelt aus.
Stellen Sie das Mikrofon in einer Entfernung von 5 bis 15cm vor der Lautspeichermembran auf und richten Sie es auf den Mittelpunkt der Membran aus. Auf diese Weise überträgt das Mikrofon den gesamten Frequenzumfang und damit den unverfallschemten Sound der Kombination aus Instrument und Veränderk.
Sie konnen das Mikrofon am Ausleger eines Bodenstativs montieren und wie oben beschrieben ausrichten.
Siehe Kapitel 1.5 Empfohlenes Zubehör.
Wenn Sie eine unauffälligere Alternative vorziehen, empfehlen wir Ihnen, das Mikrofon auf dem optionalen Bodenstativ ST 305 oder einem Tischstativ von AKG zu montieren:
- Schrauben Sie mindestens eine oder, falls er-forderlich, beide mitgelieferten Verlangerungen auf das Stativ.
- Schrauben Sie das Mikrofon auf die Verlängerung.
- Richten Sie das Mikrofon auf den Mittelpunkt der Laufsprechemembran aus.
Positionieren Sie das Mikrofon in der Öffnung des Resonanzfells.
- Schrauben Sie mindestens eine oder, falls er-forderlich, beibe mitgelieferten Verlangerungen StA 550 auf das Bodenstativ ST 305 oder ein Tischstativ.
- Schrauben Sie das Mikrofon auf die Verlängerung.
- Stellen Sie das Stativ mit dem Mikrofon in die Trommel und richten Sie das Mikrofon auf den Anschlagpunkt des Schlegels am Fell aus.
Der Klang wird umso trockener und harter, je naher Sie das Mikrofon beim Schlagfell positieren. Bei einem Mikrofonabstand von 2 bis 3 cm erhalten Sie den berühmten "Disco-Klick".
Wenn Sie einen weicheren Ton bevorzugen, richten Sie das Mikrofon mehr auf den Schlagfellrand aus.
3.4 Bassdrum
3.4.1 Galgenstativ

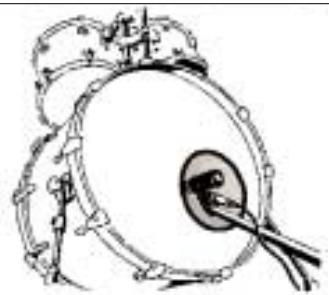

Abb. 7:Mikro-fonaufstellung für Bassdrum
3.4.2 Tischstativ
Siehe Kapitel 1.5 Empfohlenes Zubehor.
3.5 Stand-Tom

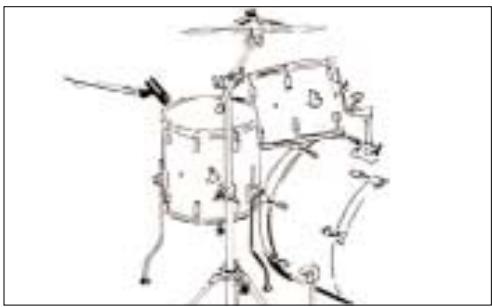

Abb. 9: Mikrofonnaufstellung für Stand-Tom
- Um zu langes Nachschwingen des Schlagfells zu verhindern, befestigen Sie einen Filzstreifen oder ein Papiertaschentuch mit Klebeband seitlich auf dem Schlagfell.
- Montieren Sie das Mikrofon auf dem Ausleger eines Bodenstativs.
- Richten Sie das Mikrofon in einem Abstand von ca. 5 bis 10 cm auf den Rand des Schlagfells aus.
4 Reinigung
Reinigen Sie das Gehäuse des Mikrofons mit einem mit Wasser befeuchteten Tuch.
| Fehler | Mögliche Ursache | Abhilfe |
| 1. Kein Ton: | 1. Mischpult und/oder Verstärker ausge-schalten. | 1. Mischpult und/oder Verstärker ein-schalten. |
| 2. Kanal-Fader oder Summenpegelreg-ler am Mischpult oder Lautstärke-regler des Verstär-kers steht auf Null. | 2. Kanal-Fader oder Summenpegelreg-ler am Mischpult oder Lautstärke-regler des Verstär-kers auf gewünsch-ten Pegel ein-stehen. | |
| 3. Mikrofon nicht an Mischpult oder Ver-stärker ange-schlossen. | 3. Mikrofon an Mischpult oder Verstärker anschließen. | |
| 4. Kabelstecker nicht richtig angesteckt. | 4. Kabelstecker nochmals an-stecken. | |
| 5. Kabel defect. | 5. Kabel überprüfen und falls nötig er-setzen. | |
| Arbeitsweise: | dynamisches Druckgradientenmikrofon | |
| Richtcharakteristik: | nierenförderng | |
| Übertragungsbereich: | 20 bis 20.000 Hz | |
| Empfindlichkeit bei 1000 Hz: | 2,5 mV/Pa (- 52dBV bez. auf 1V/Pa) | |
| Grenzschalldruck für 1% / 3% Klirr faktor: | 147 dB SPL / 156 dB SPL | |
| Äquivalentschalldruckpegel: | 18 dB(A) (DIN 45412) | |
| Elektrische Impedanz bei 1000 Hz: | ≤600 Ω | |
| Empfohlene Lastimpedanz: | ≥2000 Ω | |
| Zulässige klimatische Verhältnisse: | Temperaturbereich: -10°C bis +60°C rel. Luftfeuchigkeit bei +20°C: 95% | |
| Steckerart: | 3-poliger Standard XLR-Stecker | |
| Steckerbeschaltung: | Stift 1: Masse Stift 2: Tonader (inphase) Stift 3: Tonader | |
| Gehäusermaterial: | Kunststoff | |
| Öberfläche: | mattschwarz lackiert | |
| Abmessungen: | L: 121 mm; max. ø: 46 mm; H: 104 mm | |
| Gewicht (netto/brutto): | 203g / 563 g |
Dieses Produkt entspricht der Norm EN 50 082-1
Frequenzgang
Polardiagramm
